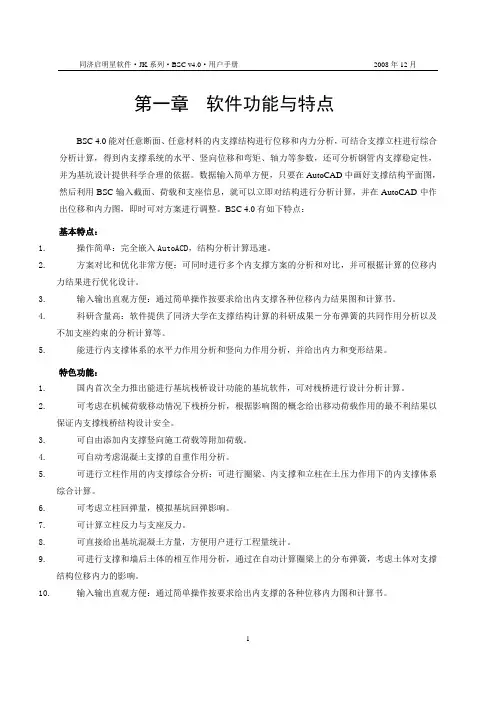

第一章软件功能与特点BSC 4.0能对任意断面、任意材料的内支撑结构进行位移和内力分析,可结合支撑立柱进行综合分析计算,得到内支撑系统的水平、竖向位移和弯矩、轴力等参数,还可分析钢管内支撑稳定性,并为基坑设计提供科学合理的依据。

数据输入简单方便,只要在AutoCAD中画好支撑结构平面图,然后利用BSC输入截面、荷载和支座信息,就可以立即对结构进行分析计算,并在AutoCAD中作出位移和内力图,即时可对方案进行调整。

BSC 4.0有如下特点:基本特点:1.操作简单:完全嵌入AutoACD,结构分析计算迅速。

2.方案对比和优化非常方便:可同时进行多个内支撑方案的分析和对比,并可根据计算的位移内力结果进行优化设计。

3.输入输出直观方便:通过简单操作按要求给出内支撑各种位移内力结果图和计算书。

4.科研含量高:软件提供了同济大学在支撑结构计算的科研成果-分布弹簧的共同作用分析以及不加支座约束的分析计算等。

5.能进行内支撑体系的水平力作用分析和竖向力作用分析,并给出内力和变形结果。

特色功能:1.国内首次全力推出能进行基坑栈桥设计功能的基坑软件,可对栈桥进行设计分析计算。

2.可考虑在机械荷载移动情况下栈桥分析,根据影响图的概念给出移动荷载作用的最不利结果以保证内支撑栈桥结构设计安全。

3.可自由添加内支撑竖向施工荷载等附加荷载。

4.可自动考虑混凝土支撑的自重作用分析。

5.可进行立柱作用的内支撑综合分析:可进行圈梁、内支撑和立柱在土压力作用下的内支撑体系综合计算。

6.可考虑立柱回弹量,模拟基坑回弹影响。

7.可计算立柱反力与支座反力。

8.可直接给出基坑混凝土方量,方便用户进行工程量统计。

9.可进行支撑和墙后土体的相互作用分析,通过在自动计算圈梁上的分布弹簧,考虑土体对支撑结构位移内力的影响。

10.输入输出直观方便:通过简单操作按要求给出内支撑的各种位移内力图和计算书。

第二章软件运行安装(一)软件运行环境操作系统:Windows 2000或XP、2003其他要求:AutoCAD for Windows(二)安装方法使用Windows文件管理器运行BSC安装盘中的SETUP.EXE,屏幕显示如下图。

图. 1在安装屏幕上点击“下一步”进行BSC 4.0的安装,点击“取消”则取消安装。

然后根据提示在输入框中输入要将BSC 4.0安装到的路径和程序组名,缺省路径是“C:\Program Files\QimStar\bsc”,安装完成后将在开始菜单中建立程序组名为“启明星”程序组和BSC菜单。

第三章BSC4.0 工作流程本章概述BSC4.0的工作流程和主要命令的功能,关于这些命令的具体用法和各种细节问题在第第四章章详细介绍。

用BSC进行支撑结构计算包括数据输入、数据检查与求解计算和结果输出三个部分。

一、数据输入:基本数据1、选择/改变杆件类型在CAD中画好支撑结构的单线图后,通过这个命令将这些CAD直线转化为BSC所能识别的构件,也可以利用这个命令改变已有内支撑杆件的类型,具体做法是按设计要求自己定义出一个类型编号。

如果杆件(腰梁)受水平荷载,通过这个命令给出荷载的方向。

2、输入截面、荷载信息通过此命令输入或修改每种类型杆件的材料类型、截面尺寸、水平荷载大小、竖向荷载大小以及杆件之间的连接方式(刚接或铰接)、杆件种类。

由此可见,定义内支撑系统中任意一个杆件(构件),需要通过以上两条功能命令来完成。

在第一条命令中除了荷载方向外,只输入一个类型编号,而杆件的具体信息是在第二条命令中输入的。

杆件的类型编号与它的具体信息一一对应。

3、加额外水平支座在BSC 4.0中,由于可以加分布弹簧,因而水平支座不是必要的,但对于没有采用分布弹簧和基坑围囹不闭合的基坑分析,需要加水平支座,以约束支撑体系的水平方向变形,否则计算不出正确结果。

竖向受力分析4、加立柱使用此命令可以加支撑立柱,在计算时考虑立柱对支撑的作用。

5、设立柱回弹量基坑开挖会产生回弹,如果需要考虑基坑底面回弹对基坑内支撑体系的影响,可用此命令进行设置基坑回弹量。

栈桥设计分析6、栈桥数据此命令用来定义施工栈桥的厚度和动荷载大小。

7、布置栈桥板此命令用来设定栈桥在平面中的位置。

二、数据检查在画图时,难免会出一些错误,而且有些错误很难查出,BSC 4.0提供了检查功能可以帮助查出一些常见错误。

1.检查邻近节点有时由于操作失误,会使本该交于一点的直线不交于一点,这时会出现几个距离非常近的节点,这条命令可以帮助查找这种错误。

对于支撑出头的情况用此命令也可检查,这样将有助于进行内支撑综合分析计算。

2.检查重叠杆件这条命令帮助查找重叠在一起的杆件。

3.检查重叠立柱这条命令帮助查找重叠在一起的立柱,方便用户删除多定义的立柱。

4.检查无效立柱这条命令帮助查找计算中无效的立柱,方便用户移除或移动立柱到正确位置。

5.标出铰接点这条命令将铰接杆件的端点标出。

6.刷新荷载这条命令将根据合适的比例重新标出作用在围护结构上的荷载分布情况。

7.刷新支座这条命令将根据调整后的比例重新标出作用在围护结构上的所有支座。

三、结果输出:1.计算在完成数据输入并确认没有错误后,就可以开始内支撑体系的结构计算。

完成结构计算即可给出基坑支撑体系的各种变形和内力结果。

2.节点编号图在AutoCAD中作出有限元计算节点编号图。

3.单元编号图在AutoCAD中作出有限元计算单元编号图。

4.位移图在AutoCAD中作出支撑水平位移图。

5.弯矩图在AutoCAD中作出支撑水平弯矩图。

6.剪力图在AutoCAD中作出支撑水平剪力图。

7.轴力图在AutoCAD中作出支撑轴力图。

8.支座反力在支座节点标出支座的合力反力大小。

9.配筋在AutoCAD中标出支撑杆件的水平配筋面积。

10.位移图(竖向)在AutoCAD中作出支撑竖向位移图。

11.弯矩图(竖向)在AutoCAD中作出支撑竖向弯矩图。

12.剪力图(竖向)在AutoCAD中作出支撑竖向剪力图。

13.立柱反力在CAD中标出立柱的支承反力大小。

14.配筋(竖向)在AutoCAD中标出支撑杆件的竖向配筋面积。

15.钢管稳定性在cad中标出钢管支撑的稳定系数。

16.栈桥板弯矩图在cad中标出栈桥板的节点最大弯矩。

17.栈桥梁弯矩(含工作荷载)在cad中标出移动工作荷载沿栈桥梁移动时的各栈桥梁承受的最大最小弯矩(影响线图)。

18.栈桥立柱反力(含工作荷载)在cad中标出移动工作荷载沿栈桥梁移动时的各栈桥梁下立柱承受的最大反力。

19.栈桥梁配筋(含工作荷载)在cad中标出移动工作荷载下的各栈桥梁单面配筋面积。

20.结果输出将计算结果输出到文件。

21.画支撑轮廓在CAD中自动画出支撑轮廓图22.材料用量自动计算混凝土结构的混凝土用量。

23.配筋工具配筋计算工具。

第四章操作详解用BSC进行支撑结构计算,首先要在AutoCAD中画出支撑结构简图。

在简图中,支撑必须用直线表示,坐标必须以毫米为单位。

第一节启动BSC 4.0方式一,先启动CAD:在启动BSC之前,启动AutoCAD for Windows。

在AutoCAD启动后,就可以从程序开始菜单中用鼠标双击BSC 4.0菜单,或在文件管理器中双击BSC.EXE,BSC启动后会在AutoCAD窗口上弹出一个窗口显示软件信息,,按任意键或鼠标键就会切换回AutoCAD中。

图. 2方式二:先启动BSC从程序开始菜单中用鼠标双击BSC 4.0菜单,或在文件管理器中双击BSC.EXE,软件将弹出如图对话框:图. 3选择相应的cad版本例如cad2007,用鼠标双击即可打开cad并启动BSC。

如果已经打开多个版本CAD,在已启动选择框选择一个版本cad然后双击鼠标也可在该版本cad中打开BSC。

在BSC窗口上用鼠标点中BSC的菜单,BSC就会看到菜单的详细内容,菜单所有内容如错误!未找到引用源。

所示。

选取相应的菜单项,就可以执行相应的命令。

图. 4第二节支撑结构信息输入与检查基本数据一、选择/改变杆件类型----ET命令ET命令可以给AutoCAD直线赋予类型编号、水平荷载方向等信息,从而将普通的AutoCAD 直线变为BSC所能识别的杆件。

也可以利用这个命令改变已有杆件的类型编号。

从BSC菜单选取相应的菜单项或直接在AutoCAD命令行上键入ET命令,就开始执行这条命令。

执行本命令时,会询问以下参数:1、类型编号。

类型编号即对杆件分组后每组的编号。

杆件类型编号仅为用户自己定义的编号,这个编号与后面的截面荷载信息输入表格里的编号一一对应。

具有相同的材料,相同的截面尺寸,相同的连接方式可设定为同一个编号的杆件。

如果是腰梁,前面的参数相同,并且受相同大小的水平荷载,作用在他们上面的分布弹簧系数也相同则可设定为同一个编号的杆件。

2、水平荷载的方向。

系统通过用户所提供的方向确定荷载作用在围檩的哪一侧。

可以在屏幕上用鼠标点取两个点,第一点到第二点连成的矢量方向就可以作为输入的方向。

若所给方向是从某直线的A侧指向B侧,则水平荷载作用在A侧。

不管输入方向与杆件成何角度,水平荷载总是垂直于杆件。

图. 5只有围檩有水平荷载,若所定义的杆件为内支撑,一般没有水平荷载,可直接按回车键或鼠标右键跳过这一步。

3、荷载的作图比例。

荷载的作图比例指表示荷载用的箭头的长度。

如果打开(或新建)当前文件(DWG)后尚未输入过荷载的作图比例,且本次ET命令输入了荷载方向,系统会提示用户给出荷载的作图比例,用户可以在屏幕点两个点以确定一个长度,这个长度将作为表示荷载的箭头的长度。

输入荷载比例后,以后执行ET命令时将不再询问荷载作图比例,而以第一次的荷载作图比例作为默认荷载作图比例。

如果需要改变荷载作图比例,可使用RDLD命令。

4、选取杆件。

选取CAD直线并赋予前面给出的类型编号和荷载方向信息;也可以选取已被赋予类型编号的杆件,把当前给出类型编号和荷载方向会取代先前的值。

执行本命令后,选杆件会被移到相应的图层上,图层名以BSC_ELE开头。

颜色也会发生相应变化。

如果前面给出了荷载方向,系统还会在杆件一侧画上荷载,以标明荷载方向。

注释:表示荷载方向的箭头只起示意作用,箭头大小对计算没有影响,可以根据视图需要改变他们。

图. 6二、输入截面、荷载信息---SC命令利用SC命令可以输入或修改每种类型杆件的材料类型、截面尺寸、荷载大小以及杆件之间的连接方式(刚接或铰接)、输入除混凝土构件自重以外的竖向线性分布力大小(软件自动考虑混凝土构件自重)等。

从BSC菜单选取相应菜单项或直接在AutoCAD命令行上键入SC命令,就开始执行这条命令。

此命令以表格的形式输入数据,在表格中每种杆件编号的数据占一行,表格第一列为支撑材料类型,其他列的含义随材料类型有所变化。

在表格下面,有一个提示信息,这个提示信息随光标所在的格子不同而变化(如当第一列填入混凝土标号,光标移至第二列时就会提示填入钢筋类型),用户可以在这个提示的指导下填数据。
