陶粒混凝土力学性能的试验研究
简析关于陶粒骨料的混凝土实验
简析关于陶粒骨料的混凝土实验本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！目前，人们的生活已经进入低碳时代，建筑行业在我国经济发展中具有不可磨灭的作用。
基于此，提高建筑行业重要材料的性能十分必要。
本文的主要研究对象为陶粒混凝土，其特点在于质轻、保温效果好、抗裂性强。
同时，陶粒骨料的混凝土的保温隔热效果较好，其使用周期较长，也就是说，开发陶粒骨料的混凝土并且优化其性能是建筑可持续发展的必然要求。
出于社会环境的现状，我们应人力开发这一产品，研究并优化其性能。
1陶粒混凝土在结构中的应用陶粒混凝土在国内外应用首先:国外方而，陶粒混凝土已经成为很多发达国家使用的对象，日本研发并推广的轻骨料混凝土是其密度为1400kg/耐，且抗压强度已经达到了30M1a，广泛应用于日本城市建筑。
美国陶粒混凝土的应用量居于全球前列，并且提高了其技术经济效益。
其主要使用的混凝土密度等级介于1400—1800kg/m3之间，抗压强度为30—70 Ml。
总之发达国家的陶粒混凝土已经达到一定的水平，而我国关于混凝土的应用则主要集中为陶粒混凝土，其他类型的轻骨料则较少。
由于技术观念上的原因，轻骨料混凝土在我国主要应用于非承重结构，并且其成本较高，因此在我国上世纪的建筑中很少出现。
而进入21世纪，随着节能成为企业发展的目标，轻骨料混凝土得到了更广泛的认可，尤其是高强轻骨料混凝土的研制使得建筑行业成本人人降低，我国高层建筑中广泛应用了这一材料，提高了建筑物的性能，珠海国际会议中心就是最好的证明。
但就密度和强度来说，我国使用的主要为密度1900kg/耐，而强度为LC50的陶粒混凝土。
2陶粒混凝土研究现状陶粒混凝土因在结构上与普通混凝土具有一定的差别。
主要体现为其强度来源与力学性能存在差距，一般来说，陶粒混凝土的强度较低。
轴心抗压强度与立方体抗压强度的关系在轴心抗压强度与立方体抗压强度的关系实验中，当其抗压能力测试时，发现该立方体会同时产生横向和纵向应变。
钢纤维陶粒混凝土力学性能及抗硫酸盐侵蚀试验研究
钢纤维陶粒混凝土力学性能及抗硫酸盐侵蚀试验研究钢纤维陶粒混凝土(SFRCC)具有较高强度、较强抗蚀性等优点,钢纤维的掺入可以有效的改善混凝土的力学性能和抗蚀性能。
本文制备了钢纤维体积率为0~3%,强度等级为C30、C40、C50的SFRCC;研究了钢纤维体积率对SFRCC力学性能的影响,选取了5%、10%浓度的硫酸钠侵蚀溶液,0%、25%、50%弯曲应力以及干湿循环等因素进行混凝土抗硫酸盐侵蚀试验研究。
并对混凝土中硫酸根离子分布进行了数值模拟,主要研究成果有:试验表明:随着钢纤维体积率的提高,陶粒混凝土的抗压强度、抗折强度和劈裂抗拉强度都有不同程度的提高,抗压强度的增幅有限,但抗折强度和劈裂抗拉强度增幅较大。
硫酸钠溶液侵蚀混凝土的过程中主要特征包括:侵蚀初期,溶液中硫酸钠侵入混凝土中发生反应,产生物使得混凝土变得更为密实,从而混凝土的抗折强度、相对重量、相对动弹模有所增加;侵蚀中期,随着侵蚀产物的累积,导致混凝土膨胀开裂,评价指标持续下降;侵蚀后期,混凝土表面脱落严重,评价指标随着时间的增长下降到最低位导致混凝土试块解体。
试验发现:钢纤维的掺入能有效的增强混凝土抗硫酸盐侵蚀性能,掺入钢纤维积率为1%的混凝土比基体混凝土的抗侵蚀性能有明显的提升,掺入钢纤维积率为2%与1%,3%与2%的混凝土试件抗侵蚀效果相差不大;混凝土强度等级越高抗硫酸盐侵蚀性能越强,强度对混凝土抗硫酸盐侵蚀性能的影响较为明显;混凝土在硫酸盐溶液干湿循环条件下相比于长期浸泡在硫酸盐溶液的环境中其破环程度较为严重,各项指标下降也较为迅速;弯曲应力能够加快硫酸盐对混凝土的侵蚀速度,在硫酸盐环境中随着弯曲应力的不断增加混凝土的破坏也越来越明显。
考虑钢纤维掺量、混凝土强度、弯曲应力对混凝土损伤演化的影响,本文建立了以强度抗蚀系数、相对重量、相对动弹模的三指标混凝土损伤基本模型,对钢纤维陶粒混凝土的寿命进行初步预测,结合工程实例验证表明:当混凝土强度等级为C40时,预测结果与工程设计使用年限较为接近。
纳米SiO2改性传统陶粒混凝土及力学性能研究
纳米SiO2改性传统陶粒混凝土及力学性能研究作者：程兴旺张超冉旭勇韩军昭来源：《粘接》2023年第10期摘要：针对传统铁尾矿陶粒混凝土力学强度较低的问题，通过纳米二氧化硅对陶粒混凝土进行改性，并对改性后混凝土力学性能进行研究。
试验结果表明，最高掺量条件下纳米二氧化硅改性铁尾矿陶粒混凝土最小坍落度和扩展度分别为177、376 mm，铁尾矿陶粒不出现上浮现象；在所有掺量范围内，混凝土表面密度均未超过 1 950 kg/m，表现出良好的工作性能。
当养护龄期为28 d时，纳米二氧化硅掺量为0.3%的改性铁尾矿陶粒混凝土抗压强度最高为52.8 MPa，较普通陶粒混凝土提升了约16.8%；劈裂强度为3.69 MPa，较普通陶粒混凝土提升了约26%，具备良好的性能。
关键词：陶粒混凝土；纳米二氧化硅；力学性能中图分类号：TQ178 文献标志码：A文章编号：1001-5922（2023）10-0090-04Research on nano-SiO2 modified traditional ceramsite concrete and its mechanical propertiesCHENG Xingwang ZHANG Chao RAN Xuyong2，Han JunZhao1Abstract：In response to the problem of low mechanical strength of traditional iron tailings ceramsite concrete，nano silica was used to modify ceramsite concrete，and the mechanical properties of the modified concrete were studied.The experimental results showed that under the highest concentration conditions，the minimum slump and expansion of nano silica modified iron tailings ceramsite concrete were 180 mm and 385 mm，respectively.The iron tailings ceramsite did not show any upward floating phenomenon; Within all dosage ranges，the surface density of concrete did not exceed 1 950 Kg/m，demonstrating a good working performance.When the curing period was 28 days，the compressive strength of the modified iron tailings ceramsite concrete with a content of 0.3% nano silica reached a maximum of 52.8 MPa，which was about 16.8% higher than that of ordinary ceramsite concrete; The splitting strength was3.69 MPa，which was about 26% higher than ordinary ceramsite concrete，showing a good performance.Key words：ceramsite concrete;nano silica;mechanical properties铁尾矿陶粒混凝土因其来源广泛，价格低廉，在各個领域得到了广泛使用。
聚氨酯泡沫陶粒混凝土材料研发及性能研究
聚氨酯泡沫陶粒混凝土材料研发及性能研究摘要：基于隧道二次衬砌开裂及倒塌问题，控制裂缝的数量可以有效的地减少工程质量隐患，因此，研发一种具有一定抗压强度且具有大变形的新型填充材料具有重要的意义。
通过正交试验法，研究聚氨酯泡沫陶粒混凝土的最佳配合比，得到了新型聚氨酯泡沫陶粒混凝土的材料体系。
结果表明：普通型陶粒的抗压强度优于粒径偏大的碎石型陶粒的抗压强度，且普通型陶粒的变形量高于碎石型陶粒的变形量，但两者的力学性能变化规律大致相同。
关键词：陶粒；聚氨酯泡沫；泡沫混凝土；配合比；抗压强度；大变形1试验1.1原材料（1）碎石型陶粒和普通型陶粒：产自四川某公司，基本化学组成为SiO2、AI2O3、Fe2O3、MgO+Na2O、K2O+Na2O。
（2）聚氨酯泡沫：本试验聚氨酯发泡液选自廊坊某公司，其乳白时间为11s，拉丝时间为248s，不粘时间为338s，主要技术指标见表1。
表 1 聚氨酯发泡液材料技术指标Table1Technical indexes of polyurethane foaming fluid materials尺寸稳定性%吸水率%密度kg/m3体积膨胀倍数抗压强度Mpa<0.1%<2.3%2256 2.141.2试验方法力学性能试验按照GB/T50081—2002《普通混凝土力学性能试验方法标准》的要求进行。
3个试件为一组，测试30组不同配比下聚氨酯泡沫陶粒混凝土的抗压强度和变形量。
用于抗压强度测试的立方体试件尺寸为100mm×100mm×100mm，试验加载速度为2KN/min，加载方式为位移控制方式。
1.3试验仪器设备SANS 50KN 型电子万能试验机、小型聚氨酯发泡机。
2试验结果分析本文参照张轩瑜的陶粒夹芯玻璃纤维增强塑料逃生管的设计与性能研究的配比设计思路，同时变化聚氨酯泡沫陶粒混凝土中聚氨酯泡沫和陶粒的掺量，确定压强为2Mpa、变形量大于50%以上的最优配合比。

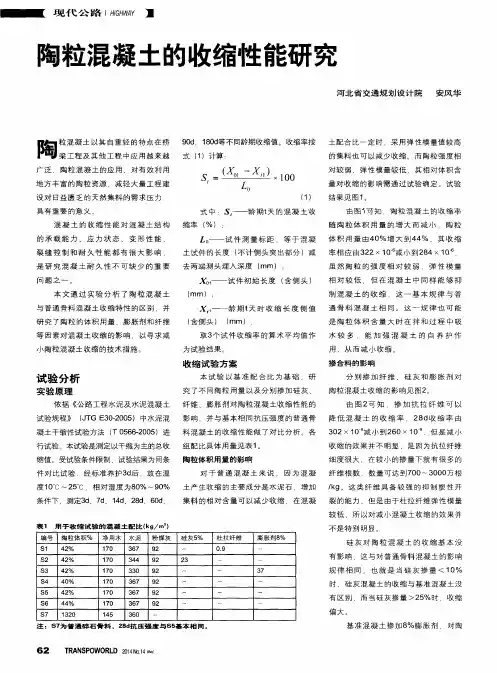

陶粒混凝土的收缩性能研究
是 研 究 混 凝 土 耐 久 性 不 可 缺 少 的 重 要 去 两 端 测 头埋 入 深 度 （ ｍｍ ） ： 问题 之～ 。
，— —
试 件初始长度 （ 含侧头 ）
相 对 较 低 但 在 混 凝 土 中 同 样 能 够 抑 制 混 凝 土 的 收 缩 ，这 一 基 本 规 律 与 普
依据 《 公 路 工 程 水泥 及水 泥 混 凝 土 纤 维 、膨 胀 剂 对 陶 粒 混 凝 土 收 缩 性 能 的
试验 规 程 》 （ Ｊ Ｔ Ｇ Ｅ ３ ０ — ２ ０ ０ ５ ）中水 泥 混 影 响 ，并 与 基 本 相 同 抗 压 强 度 的 普 通 骨
降低 混 凝 土 的收 缩率 ，２ ８ ｄ 收 缩 率 由
现 代 公 路 Ｉ Ｈ Ｉ Ｇ Ｈ Ｗ Ａ Ｙ ■
陶粒混凝土的收缩性能研究
河北 省 交 通 规 划设 计 院 安风 华
陶 主 呈 蓄
广 泛 ．陶 粒 混 凝 土 的 应 用 对 有 效 利 用
地 方 丰 富 的 陶 粒 资 源 减轻 大量 工程 建
９ ０ ｄ 、１ ８ ０ ｄ 等 不 同龄 期收 缩值 。 收缩 率按 土 配 合 比一 定 时 ．采 用 弹 性 模 量值 较 高
式 （ １ ）计 算 ：
：
的集 料 也 可 以减 少 收 缩 。 而 陶 粒 强 度 相
二
￡ ｏ
１ ０ ０
（ １ ）
对 较 弱 ，弹 性 模 量 较 低 ，其 相 对 体 积 含
量 对 收 缩 的影 响 需 通 过 试 验 确 定 。 试验
结果见图１ 。
设 对 日益 匮 乏 的 天 然 集 料 的 需 求 压 力 ，

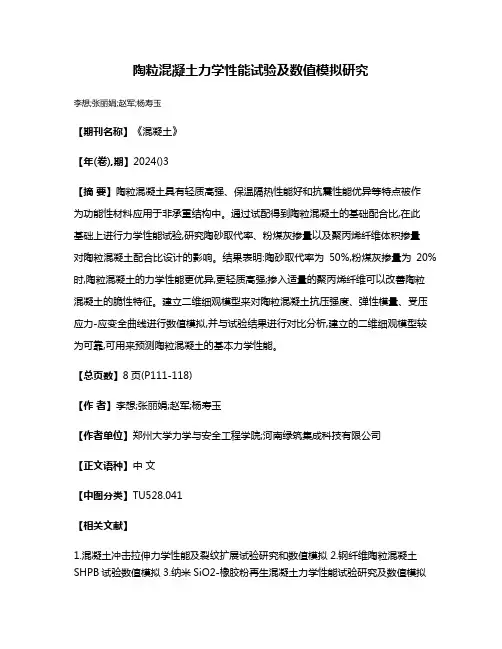

陶粒混凝土力学性能试验及数值模拟研究
陶粒混凝土力学性能试验及数值模拟研究
李想;张丽娟;赵军;杨寿玉
【期刊名称】《混凝土》
【年(卷),期】2024()3
【摘要】陶粒混凝土具有轻质高强、保温隔热性能好和抗震性能优异等特点被作
为功能性材料应用于非承重结构中。
通过试配得到陶粒混凝土的基础配合比,在此
基础上进行力学性能试验,研究陶砂取代率、粉煤灰掺量以及聚丙烯纤维体积掺量
对陶粒混凝土配合比设计的影响。
结果表明:陶砂取代率为50%,粉煤灰掺量为20%时,陶粒混凝土的力学性能更优异,更轻质高强;掺入适量的聚丙烯纤维可以改善陶粒混凝土的脆性特征。
建立二维细观模型来对陶粒混凝土抗压强度、弹性模量、受压应力-应变全曲线进行数值模拟,并与试验结果进行对比分析,建立的二维细观模型较为可靠,可用来预测陶粒混凝土的基本力学性能。
【总页数】8页(P111-118)
【作者】李想;张丽娟;赵军;杨寿玉
【作者单位】郑州大学力学与安全工程学院;河南绿筑集成科技有限公司
【正文语种】中文
【中图分类】TU528.041
【相关文献】
1.混凝土冲击拉伸力学性能及裂纹扩展试验研究和数值模拟
2.钢纤维陶粒混凝土SHPB试验数值模拟
3.纳米SiO2-橡胶粉再生混凝土力学性能试验研究及数值模拟
4.陶粒混凝土整体式外墙板热工与力学性能数值模拟
5.钢-混凝土双面组合作用梁基本力学性能试验研究与数值模拟
因版权原因，仅展示原文概要，查看原文内容请购买。
钢筋陶粒混凝土受压构件受力性能研究的开题报告
再见1月你好1月的话再见1月你好1月的话1、人的一辈子，就是一个自我犒赏、自我激励、自负盈亏的过程，所以要善待自己，为自己创造更好的!一月结束了，迎接二月吧!2、人生，总会有不期而遇的温暖，和生生不息的希望。
一月再见，二月你好!3、哪怕是最没有希望的事情，只要有一个勇敢者去坚持做，到最后就会拥有希望。
一月再见，二月你好!4、愿你，含笑入眠，笑对朝阳，一天比一天优秀。
二月，你好!5、二月，静听时光风吟，喜看岁月静美，愿所有的美好，与我们同在!一月再见，二月你好!6、生活的道路一旦选定，就要勇敢地走到底，决不回头。
一月再见，二月你好!7、再见一月，你好二月;愿所有好运不期而遇，人潮人海，能够遇见你是多么幸运，情话放在故事里，喜欢的人藏在梦里，你还在我的心里。
8、不管昨天怎样低落，今天总会升起新的太阳;无论昨天怎样困苦，今天总会拥有新的开始。
一月再见，二月你好!9、二月，愿你有前进一寸的勇气，亦有后退一尺的从容。
一月再见，二月你好!10、如果一月的离去你有遗憾，那么二月的到来，请你温柔相对这样的好时光，因为它是限量版的。
11、二月，愿每一份不被人看见的努力，希望在20_年都会有加倍回报。
一月再见，二月你好!12、未来一定会很好，即使现在有诸多的不幸。
一月再见，二月你好!13、愿真心相爱的人，永远不分离，愿牵挂的人，都能在二月相逢。
二月，你好，走在春天的路上，愿你我有梦想，有人相伴，不再孤独。
14、每一个平淡的日子都值得尊重，每一个还在身边的人都需要珍惜，认真告别，用力重逢!一月再见，二月你好!15、这个世界永远比你想的要更精彩，不要败给生活。
一月再见，二月你好!16、生活总是让我们遍体鳞伤，但到后来，那些受伤的地方一定会变成我们最强壮的地方。
一月再见，二月你好!17、再坚持一下，一切的美好正在慢慢奔向你。
一月再见，二月你好!18、爱是一种牵挂，情是一种惦记，愿在远方的你，一切无恙。
不管我在哪里，都真诚地为你祝福，希望在温暖的二月，你变得精致又充满信心。
聚丙烯纤维增强陶粒混凝土基本力学性能试验研究
聚丙烯纤维增强陶粒混凝土基本力学性能试验研究1. 内容概括本文档主要介绍了聚丙烯纤维增强陶粒混凝土基本力学性能的试验研究成果。
通过一系列的实验和数据分析，深入探讨了聚丙烯纤维的加入对陶粒混凝土力学性能的影响。
研究内容包括：聚丙烯纤维与陶粒混凝土的相容性、混凝土抗压强度、抗弯强度、抗拉强度、弹性模量等基本力学性能指标的测定与分析。
还探讨了纤维含量、纤维分布及混凝土配合比等因素对混凝土力学性能的影响。
本研究旨在为聚丙烯纤维增强陶粒混凝土在工程实际应用中提供理论支撑和参考依据。
1.1 研究背景随着现代建筑工程技术的飞速发展，对建筑材料的要求也日益提高。
传统的混凝土材料在强度、耐久性和保温性能等方面已难以满足日益增长的建筑需求。
探索新型高性能混凝土成为当前混凝土科学研究的重要方向。
聚丙烯纤维作为一种具有高强度、高弹性模量和良好抗裂性的高性能纤维材料，被广泛应用于水泥基复合材料中。
聚丙烯纤维增强陶粒混凝土作为一种新兴的高性能混凝土材料，受到了广泛关注。
该材料结合了陶粒的轻质、高强和聚丙烯纤维的抗裂性，有望在建筑、交通、水利等领域得到广泛应用。
目前对于聚丙烯纤维增强陶粒混凝土的基本力学性能的研究还相对较少，尚不能完全满足实际工程应用的需求。
开展聚丙烯纤维增强陶粒混凝土基本力学性能的试验研究，对于完善混凝土材料理论、推动新型高性能混凝土的发展具有重要意义。
通过深入研究该材料的力学行为和破坏机理，可以为实际工程应用提供科学依据和技术支持。
1.2 研究目的本试验旨在研究聚丙烯纤维增强陶粒混凝土的基本力学性能，包括其抗压强度、抗折强度、弹性模量等指标。
通过对不同配比、养护条件和加载方式的陶粒混凝土试样的制备与试验，分析其力学性能与各因素之间的关系，为实际工程应用提供理论依据和参考。
通过对比研究聚丙烯纤维对陶粒混凝土力学性能的影响，探讨其在提高混凝土抗压、抗折和抗冲击等性能方面的潜力，为今后新型建筑材料的研发和应用提供有益启示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陶粒 吸水 率 较 大 ， 制 混凝 土 时应 在原 净 用水 拌 量基 础 上 ， 入 陶粒 附加 用 水 量 Ｊ 加 。将 搅 拌 好 的陶 粒混 凝 土拌合 物 装 入试 模 后 加 压 振 动 成 型 ， 避 免 为 陶粒 上 浮 ， 严格 控制 振 动时 间和频 率 。 需
（） ３ 陶粒 ： 粒径分布 ５ １ ［ｎ表观密度１２ ｇｍ ， ～０ｎ ， ｌ ８ ｃ ３ １ ｋ／ 堆 积 密度７ ２ｋ／ 筒 压 强度 １ ． ａ ２ｈ １ ｇ ｍ ， ２ ５ＭＰ ， 吸水 率
筑节能的要求 ， 具有显著 的经 济效益 、 社会效 益和环境 效 益¨ 。制备轻集料混凝 土 的轻集料 的种类 可分为
作者简介 ： 陈
磊 （９ ９ ） 男 ， 苏 扬 州 人 ， 程 师 ， 事 水 利 工 程 技 术 咨 询 工 作 。 １７ 一 ， 江 工 从
浙
江
建
筑
２１ ０ １年
第２ ８卷
平 ， 因素水 平 见表 １ 其 。
表 １ 因素 水 平情 况 （ ） 一
３ 试 验 结 果 与 分 析
陈 磊 李 伟 ， ， 徐 怡
ＣＨＥＮ ｅ Ｌ ｔ，ＬＩ Ｗｅ ｉ。ＸＵ ｉ Ｙ
（ ． 江省 水 利 水 电技 术 咨 询 中心 ， 江 杭 州 ３ ０２ ２ 绍 兴 市 曹 娥 江 大 闸 投 资 开 发 有 限公 司 ， 江 绍 兴 ３ ２０ ； １浙 浙 １０ ０；． 浙 １０ ０
一
土 中水 泥用 量 、 陶粒 掺 量 及 水 灰 比等 参数 对 陶粒 轻 质 混凝 土７ 、８ 抗 压 强 度及 体 积 密 度 的影 响 ， 定 ｄ２ ｄ 确 最佳 配合 比 ， 并利 用 Ｓ Ｓ Ｐ Ｓ统计 分析 软件 对试 验结 果
进 行 方 差 分 析
般 来说 ， 积密 度 越 小 ， 热 系 数越 低 ， 是体 积 体 导 但
０４ ０４ ０５ ０ ５ ．０
４ Ｏ
５ ６ Ｏ ０
水泥 用量／ ｇｒ３ ￣ ／ ） ｋ ｎ
水灰 比
陶粒 掺量／ ％
图 １ ２ ｄ抗 压 强 度 指 标 一因 素 关 系 图 ８
两种 ： 天然轻集料 （ 如浮石 、 硅藻 土、 山灰 等 ） 火 和人造
பைடு நூலகம்
８ ６ ，４ｈ ． ％ ２ 吸水 率 １ ． ％ 。 １８
２ ２ 试 件 成 型 ．
轻集料 （ 如陶粒 、 膨胀珍珠岩 、 聚苯 乙烯 颗粒 等 ） 。陶 粒是 由黏 土、 页岩 、 粉煤灰等 为原料 ， 经加工成 粒或球 ，
试 验采 用 “ 正交 设计 助 手 ” 软件 进 行 正 交设 计 ， 试 验结 果见 表 ２ 。极差 计 算 结果 见 表 ３ 表 ４ 、 。极 差 分 析结 果 直观 图见 图 １ 图 ２ 、 。
表 ２ Ｌ （ ‘ 正 交试 验 结 果 。３ ）
３０ ５ ４ ０ ４ ０ ０ ５
２ ３ 试 验 方 案 设 计 ．
备 的轻 集 料 混 凝 土 与 普通 混 凝 土 相 比， 降 低 重 量 可 ２ ％ 以上 ， ５ 是改革墙体 结构的重要材料之一 。
本 文通 过 正交试 验设 计方 法 研究 陶粒 轻质 混凝
轻 质 混凝 土 的体 积 密度 和 导 热 系数 密 切相 关 ，
密度 越小 ， 凝 土 强 度 也 越 低 ， 者 存 在 一 定 的矛 混 两
盾 。因此 ， 以陶粒 轻质 混 凝 土 的抗 压 强度 和体 积
密 度 为考核 指标 ， 究 各 因素 对 抗 压 强 度 和体 积 密 研 度 的影 响规 律 。 为 了便 于 分析 试 验 结 果及 减 少 试 验次 数 ， 用 采
２ 试 验
２ １ 原 材 料 ．
正 交设 计方 法来 安排 试验 。本 次正 交试 验考 察水 泥
（ ） 泥 ： 螺 牌 Ｐ・ ２ ５级 普 通 硅 酸 盐 水 １水 海 ０４．
收 稿 日期 ： ０ １— ３— ８ ２ １ ０ ２
用 量 、 灰 比和 陶粒掺 量 三个 因素 ， 因素取 三个 水 水 每
关 键 词 ： 粒 混 凝 土 ； 交 设 计 ； 压 强 度 陶 正 抗 中 图分 类 号 ：Ｕ ０ ． ；Ｕ ２ ． Ｔ ５２６Ｔ ５８２ 文 献标 识 码 ： Ａ 文 章 编 号 ：０ ８—３０ （ ０ １ ０ ０ ６ １０ ７７ ２ １ ）７— ０ ５—０ ３
１ 轻 集 料 混 凝 土 简 介
浙 江建 筑 ， ２ 第 ８卷 ， ７期 ，０ １年 ７月 第 ２１
Ｚ ｅｉｎ ｏ ｓｒｃｉｎ，Ｖｏ． ８，Ｎｏ ７，Ｊ １２ １ ｈ ｊ ｇＣ ｎ ｔ ｔ ａ ｕ ｏ １２ ． ｕ．０ １
陶 粒 混 凝 土 力 学 性 能 的 试 验 研 究
Ｅ ｐ ｒ ｎ ａ ｔ ｄ ｏ ｃ ａ ｉａ ｏ ｅ ｔ ｆＣｅ ａ ｉ Ｃｏ ｃ ｅ ｅ ｘ ｅｉ ｍｅ ｔ ｌ ｕ ｙ，ｎ Ｍｅ ｈ ｎｃ ｌ Ｓ Ｐｒ ｐ ｒ ｏ ｒ ｍ ｃ ｙ ｎ ｒｔ
轻集料混凝 土因具有质轻 、 强度高 、 温性 能好等 保
优点， 是一种理想 的保温 隔热 材料 ， 合墙材 革新和建 符
泥 ， ８ 抗 压 强度 为４ ． ａ 其２ ｄ ３ ２ＭＰ 。
（ ） 集料 ： ２细 河砂 ， 度模 数 ２ ２ 级配 符 合标 准 细 ．， 要求 ， 表观 密度２６ ２ｋ／ ３ ｇ ｍ 。
３ 河海大学力学与材料学院， 苏 南京 ２０９ ） ． 江 １０ ８
摘
要 ： 用 正 交 设 计 试 验 方 法 ， 究 水 泥 用 量 、 灰 比 、 粒 掺 量 等 因 素 对 陶 粒 轻 质 混 凝 土 ７ 、８ 抗 压 强 度 及 体 积 密 度 的 影 采 研 水 陶 ｄ２ｄ
响， 定最佳配合 比， 利用 ＳＳ 确 并 Ｐ Ｓ统 计 分 析 软 件 对 试 验 结 果 进 行 方 差 分 析 。
