风光互补发电系统技术方案
风光互补工程方案
风光互补工程方案一、工程背景随着全球环境问题日益突出以及对化石能源的依赖程度逐渐降低，清洁能源已经成为未来能源发展的主要方向。
而在各种清洁能源中，风能和太阳能是目前发展最为成熟的两种能源之一。
然而，由于它们各自的特性，无法实现全天候、全季候的稳定供电，因此需要寻求解决方案。
风光互补工程应运而生。
二、工程内容风光互补工程主要通过风力发电和太阳能发电的相互补充和整合，以实现对电力系统的综合优化。
具体包括以下几方面：1.风力发电场的布局和规划。
风力发电场的布局需要考虑风速、风向等因素，以确保风能的最大化利用。
同时，在布局设计上要与太阳能发电设施相结合，实现互补和互补发电。
2.太阳能发电设施的选址和建设。
太阳能发电设施需在地形、气象等多方面因素的综合考虑下选址，并采取适当的建设措施，以确保设施的长期利用和运营。
3.风力发电系统和太阳能发电系统的技术整合。
风力发电系统和太阳能发电系统的技术整合是风光互补工程实施的关键环节。
需要综合考虑两种发电方式的特点，实现互补和互补发电，提高电力系统的可靠性和稳定性。
4.电力系统的优化设计。
通过对风力发电和太阳能发电系统的整合和优化设计，实现对电力系统的综合优化，提高发电量和稳定性。
5.智能化监控和运维。
在风光互补工程中，智能化监控和运维是保证系统运行效率和安全的重要手段。
需要采用先进的监控技术，对发电系统的运行情况进行实时监测，并采取相应措施保证系统运行的安全和稳定。
三、工程优势风光互补工程的实施，具有如下几方面的优势：1.提高清洁能源利用效率。
通过风力和太阳能的互补发电，可以大大提高清洁能源的利用效率，减少对传统能源的依赖。
2.提高电力系统的稳定性。
风力和太阳能发电系统的互补和整合，可以有效克服两种清洁能源的间歇性和波动性，提高电力系统的稳定性和可靠性。
3.降低发电成本。
风光互补工程可以优化发电系统的设计和运行，提高发电量和稳定性，降低发电成本，从而提升经济效益。
4.推动清洁能源的发展。
野外监控供电系统风光互补方案
野外监控供电系统风光互补方案前端监控设备所处位置在野外，除监控中心附近有市电的情况下采用市电，远距离一般不建议采用市电，因为过长的电源线路导致到达基站时电压较低，容易造成设备损害，而且成本高，我们建议在日照比较丰富的地方采用太阳能发电系统，在风能比较丰富的地方采用风能和太阳能互补的发电系统。
1.发电系统配置太阳能发电系统是由太阳能电池板、蓄电池、控制器、逆变器（有220V设备采用）、电池保温箱构成风光互补发电系统是由太阳能电池板、风力发电机、蓄电池、控制器、逆变器（有220V设备采用）、电池保温箱构成具体配置需要针对不同地区日常系数、阴雨天气时间等因素配置。
2.系统组成风力发电机组太阳能发电板控制系统（逆变系统）支撑系统（塔杆、拉索杆、塔架）储能系统（铅酸蓄电池组或胶体蓄电池组）3. 性能要求风力发电机组具有低风速启动、低风速发电、防尘、防水、防腐蚀、抗台风应用于各种恶劣自然环境下的风力发电机组，不仅要具有安全性、美观性及实用性，机型的选择应与应用地的自然环境相匹配，还需解决风力发电机在2.0米/秒的风速下能开始转动，在2.5 -3.0米/秒的风速下开始充电。
此外，应用在沿海地区，要能抗最大16级强台风，因此必须有机械制动+电磁制动的双保险制动系统；应用在北方风沙大的区域还涉及到防风沙。
在选材上为了满足防止在沿海地区空气的腐蚀，风力发电机的各个零部件必须是防腐、耐磨材料或特殊工艺加工而成。
控制系统具有智能控制功能（光控、时控、过充、过放、过载、欠压等保护，低压充电、制动短路）控制系统不仅要实现光效控制还需要配以时间控制，从而达到智能自动控制的目的，在充放电期间不仅要实现防止过度的充电，还需要实现过度的放电等功能。
此外，控制系统核心的低电压升压充电系统，在风力发电和太阳能发电所发出的电电压在15V-24V情况下，对这部分电能进行升压到24V以上，这样就能对其进行储存利用。
支撑系统需要承载、抗台风、造型设计普通路灯的灯杆顶端无承载需求，但作为风光互补路灯不仅有50kg的风力发电机组的重量和太阳能电池组的重量，还要考虑在台风到来的情况下的一个抗挠度的需要，风机在大风下高速旋转的过程中是一个整体受力面，因此综合上述因素灯杆的强度和截面造型必须考虑以上安全性的因素。
风光互补项目实施方案
风光互补项目实施方案一、项目背景随着清洁能源的快速发展，风能和光能作为两种常见的可再生能源成为了人们关注的焦点。
然而，由于天气和地理条件的限制，单一的风能或光能发电系统并不能满足持续稳定的电力需求。
因此，风光互补项目应运而生。
本文将介绍风光互补项目的实施方案。
二、项目目标1. 提高电力供应的稳定性：通过将风能和光能两种资源进行互补，以实现稳定可靠的电力供应。
2. 提高能源利用率：充分利用两种资源的优势，实现能源的最大化利用和综合效益提升。
3. 减少环境污染：风光互补项目是一种清洁能源解决方案，能够减少化石能源的使用，并降低大气排放量。
三、项目实施方案1. 布局规划(1) 风能和光能发电设备布局合理，充分利用风资源和光资源的地理分布特点。
(2) 合理选择设备容量和数量，以确保电力供应的稳定性和效益最大化。
(3) 风能发电和光能发电装置之间进行联网，实现有机互补。
2. 设备选型(1) 风能发电设备选型：选择稳定可靠、噪音低、效率高的风力发电机组，同时考虑所在地的风速和风向特点。
(2) 光能发电设备选型：根据所在地的日照情况选择光伏组件和光伏逆变器，确保高效转换光能为电能。
3. 电网接入(1) 接入方式：将风能和光能发电设备所产生的电能接入电网，以实现发电与用电的平衡。
(2) 接入规范：按照当地电力公司的相关规定和要求进行接入申请，并安装所需的电力传输设备。
4. 运维管理(1) 建立完善的监控系统，对风能和光能发电系统进行实时监测，及时发现和解决问题。
(2) 进行定期的设备维护和检修，确保设备运行的安全可靠性。
(3) 建立故障报警与紧急处理机制，保障项目能够在紧急情况下快速响应和恢复。
5. 经济效益评估(1) 进行风光互补项目的经济效益评估，包括投资回报率、减排效益等指标的评估。
(2) 针对评估结果，对项目运营进行优化调整，以提高项目的经济和环境效益。
四、项目实施计划1. 前期准备阶段：包括项目前期调研、资源分析、技术储备等工作，预计耗时2个月。
风光互补施工方案
风光互补施工方案1. 引言随着可再生能源的发展和利用，风光互补发电系统被广泛应用于能源领域。
风光互补发电系统将风力发电和光伏发电两种能源进行互补，提高了发电效率和可靠性。
本文将介绍一种风光互补施工方案，以满足发电系统的可靠性、效率和经济性。
2. 施工方案概述风光互补施工方案主要包括风力发电和光伏发电两个方面。
风力发电利用风能产生电能，光伏发电则利用太阳能产生电能。
这两种能源的互补能够使发电系统在不同的天气条件下都能稳定运行和发电。
具体施工方案如下：2.1 风力发电风力发电主要包括选择风力发电机组和布局风力发电机组两个步骤。
2.1.1 选择风力发电机组在选择风力发电机组时，需要考虑以下几个因素： - 设备质量和性能稳定性 - 风力资源丰富程度 - 维修和运营成本根据以上因素，选择适合风力条件和投资成本的风力发电机组。
2.1.2 布局风力发电机组布局风力发电机组需要考虑以下几个因素： - 风向和风速分布 - 地形和地理条件 - 各发电机组之间的距离通过分析以上因素，确定合理的布局方案，以最大程度地利用风能，提高发电效率。
2.2 光伏发电光伏发电主要包括选址安装和光伏组件选择两个步骤。
选址安装光伏发电主要考虑： - 光照资源丰富度 - 土地可利用性 - 与风力发电机组的布局协调性选择光照资源充足且与风力发电机组布局协调的地点进行光伏发电设施的安装。
2.2.2 光伏组件选择光伏组件的选择需要考虑以下几个因素： - 光伏组件的效率和可靠性 - 维护和更换成本 - 投资回收周期根据以上因素选择合适的光伏组件，以提高发电效率和降低运营成本。
3. 施工流程风光互补发电系统的施工流程可以分为选址规划、设备选择、施工安装和运行维护四个阶段。
在选址规划阶段，需要进行风力发电和光伏发电资源的调查和评估，确定合适的选址。
同时，还需要考虑风力发电机组和光伏发电设施的布局协调性。
3.2 设备选择在设备选择阶段，根据选址规划的结果和其他相关因素，选择合适的风力发电机组和光伏组件。
3kw风光互补技术方案
3KW风光互补离网发电系统实施技术方案编制：张陆辉北京能源通电气技术有限公司3KW 风光互补离网发电系统一、一、实施实施实施意义意义在当今世界，电已成为人们生活中最常用的动力来源，随着人们生活水平的不断提高和技术进步，人们对电的依赖越来越强。
在远离电网的地区，独立供电系统就成为人们最需要的电源。
部队的边防哨所、邮电通讯的中继站、公路和铁路的信号站、地质勘探和野外考察的工作站、偏远的农牧民都需要低成本、高可靠性的独立电源系统。
要解决长期稳定可靠的供电问题，只能依赖当地的自然能源。
太阳能和风能是最普遍的自然资源，也是取之不尽的可再生能源。
太阳能与风能在时间上和地域上都有很强的互补性。
白天太阳光最强时，风很小，晚上太阳落山后，光照很弱，但由于地表温差变化大而风能加强。
在夏季，太阳光强度大而风小，冬季，太阳光强度弱而风大。
太阳能和风能在时间上的互补性使风光互补发电系统在资源上具有最佳的匹配性，风光互补发电系统是资源条件最好的独立电源系统。
单独的风电和光电系统都存在一个共同的缺陷，就是资源的不确定性导致发电与用电负荷的不平衡，风电和光电系统都必须通过蓄电池储能才能稳定供电，但每天的发电量受天气的影响很大，会导致系统的蓄电池组长期处于亏电状态，这也是引起蓄电池组使用寿命降低的主要原因。
由于太阳能与风能的互补性强，风光互补发电系统在资源上弥补了风电和光电独立系统在资源上的缺陷。
同时，风电和光电系统在蓄电池组和逆变环节是可以通用的，所以风光互补发电系统的造价可以降低，系统成本趋于合理。
二、项目方案2.1系统构架图1风光互补独立发电系统风光互补独立发电系统可分为：风机、太阳能电池板、风光互补控制器、蓄电池和逆变器几个部分。
风光互补控制器将风机和太阳能电池板发出的能力合理控制给蓄电池充电，提高充电效率，保证充电安全。
蓄电池储存能量，供用户需要时使用。
逆变器将蓄电池的直流电逆变为220V的交流电，方便用户使用。
2.2系统容量配置3KW风光互补离网发电系统中的3KW指的是逆变器输出能力，即逆变器能提供最大3KW的能量输出。
风光互补施工方案
风光互补施工方案一、引言风光互补施工方案是一种将风力发电和光伏发电相结合的能源发电系统。
通过将风力发电和光伏发电设备融合在一起，利用两种能源的互补优势，可以有效提高能源的利用效率。
本文将详细介绍风光互补施工方案的设计和施工过程。
二、风光互补施工方案设计1. 建设地点选择风光互补施工方案的设计首先需要选择合适的建设地点。
建设地点的选择需要考虑风力资源和光照条件。
一般来说，建设在风力较高、日照时间较长的地区可以获得较好的效益。
2. 设备配置方案在风光互补施工方案中，风力发电和光伏发电设备需要合理配置，以达到互补效果。
根据建设地点的风力和光照条件，可以确定合适的设备容量，并进行布置。
3. 电网接入方案风光互补施工方案需要将发电系统与电网相连，将发电的电能注入电网。
在设计中需要考虑电网的接纳能力，以及安全稳定运行的要求。
4. 控制系统设计风光互补施工方案的控制系统设计是保证系统正常运行的关键。
控制系统需要对风力发电和光伏发电设备进行协调管理，保证系统的安全和高效运行。
三、风光互补施工方案施工过程1. 土地准备在风光互补施工方案的施工过程中，首先需要对建设用地进行准备。
这包括地面平整和基础设施的建设。
2. 建设设备基础在土地准备完成后，可以开始建设风力和光伏设备的基础。
风力设备通常需要混凝土基础，而光伏设备则需要支架系统。
3. 设备安装基础建设完成后，可以进行风力和光伏设备的安装。
风力设备的安装包括风力机塔筒和叶片的安装，光伏设备的安装包括光伏板和支架系统的安装。
4. 电网接入设备安装完成后，可以进行电网接入工作。
这包括电缆的敷设和与电网的连接。
5. 控制系统安装电网接入完成后，可以进行控制系统的安装。
控制系统需要与风力和光伏设备进行连接，并进行调试和测试，确保系统正常运行。
6. 施工验收风光互补施工方案的最后一步是进行施工验收。
验收包括设备运行测试和性能评估，以及质量和安全方面的检查。
四、风光互补施工方案的优势风光互补施工方案具有以下优势：•能源利用效率高：风光互补系统能够充分利用风力和太阳能的优势，提高能源的利用效率。
风光互补发电系统及风光互补无线远程视频监控系统方案
《风力发电报告》题目：风光互补发电系统姓名：班级：自动化1班学号：风光互补发电系统目录一、风光互补发电系统的提出 (3)二、风光互补发电系统的原理 (3)三、风光互补系统存在的问题及解决方法 (9)四、风光互补发电系统的应用及前景 (9)五、风光互补发电系统的未来 (10)一、风光互补发电系统的提出能源是人类社会存在与发展的物质基础。
在过去的200多年中，建立在煤炭、石油和天然气等化石燃料基础上的能源体系极大地推动了人类社会的发展。
与此同时，地球50万年历史积累下来有限的化石能源正在以惊人的速度被消耗。
据有关资料显示，以目前全世界对能源的需求量和增长速度来看，地球上已探明的石油储备可维持40余年，天然气60余年，煤炭200余年。
人们在物质生活和精神生活不断提高的同时，也越来越感觉到大规模使用化石燃料所带来的严重后果：资源日益枯竭，环境不断恶化，还诱发了不少国与国、地区之间的政治经济纠纷，甚至战争和冲突。
因此人类必须寻求一种新的、清洁、安全、可靠的可持续能源系统。
在众多可再生能源中，风能和太阳能由于碳的零排放，是21世纪最被看好的可再生能源。
风能、太阳能虽然有取之不尽、用之不竭，就地可取、无需运输，无环境污染等优点，但无论是风能发电系统还是光伏发电系统，都受到自然资源的制约；不仅在地域上差别迥异，而且随时间变化具有很强的随机性。
风力发电具有间歇性瞬时变化的特点，光伏发电则具有随季节与天气变化而变化的特点。
资源的不确定性导致了发电与用电负荷的不平衡，必须对其进行有效的转化、存储与控制才能实际使用。
两者相互配合利用，因地制宜，充分利用它们在多方面的互补性，从而建立起更加稳定可靠、经济合理的能源系统——风光互补发电系统。
风光互补发电系统从一定程度降低了对资源要求的门槛，使得新能源的应用更加广泛。
二、风光互补发电系统的原理利用太阳能和风能在时间和地域上都很强的互补性，阳光最强时一般风很小；而在晚上没有阳光时，由于温差比较大，空气的流动导致风的形成；然而在晴天太阳比较充足而风会相对较少，在阴雨天气的时候，阳光很弱但是阴雨天气会伴随着大风，风资源相对较多。

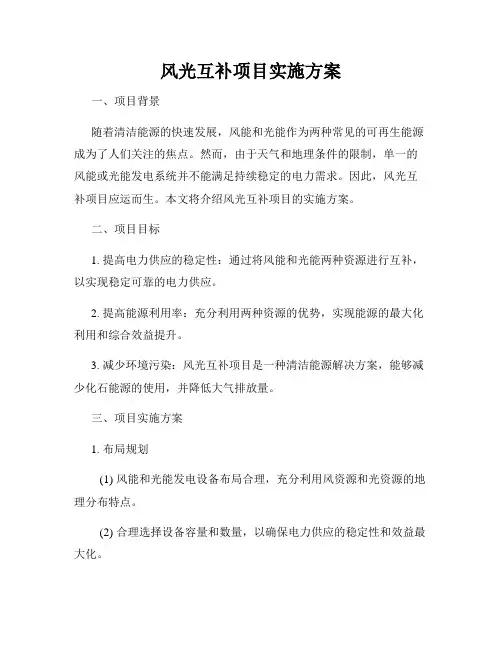

风光互补项目实施方案
风光互补项目实施方案一、项目概述风光互补项目是指通过光伏发电与风力发电的结合利用，以提高能源利用效率和发电容量，并同时减少对传统能源的依赖。
本方案旨在详细介绍风光互补项目的技术原理、建设规划和实施流程。
二、技术原理风光互补项目是利用光伏发电和风力发电两种不同的可再生能源进行结合，以实现能源的双重利用。
光伏发电通过将太阳能转化为电能，利用光伏板发电；而风力发电则是通过利用风力带动风力发电机转动，进而产生电能。
通过这两种能源的互补，风光互补项目能够稳定输出电能，提高发电效率。
三、建设规划1.选址风光互补项目的选址应考虑光照和风力资源充裕的地区，并考虑到光伏发电板和风力发电机的布局。
选址应尽量避免生态保护区和居民区域。
2.建设规模根据实际需求和资源条件，确定风光互补项目的建设规模，包括安装光伏发电板的数量和风力发电机组的容量。
建设规模应合理，同时考虑后期运维和扩展的可能性。
3.设备采购根据建设规划确定的风力发电机组容量和光伏发电板数量，进行设备采购。
采购时应选择优质设备，并考虑供应商的信誉和售后服务。
4.施工建设项目施工应按照相关规范和要求进行，确保工程质量和安全。
同时，合理组织施工进度，合理调配人力资源和物资需求。
四、实施流程1.前期准备进行项目的可行性研究，包括资源评估、技术可行性和经济效益分析等。
同时，制定实施方案，包括选址、建设规划和设备采购计划。
2.项目审批根据国家和地方政策，进行项目审批。
申请各类资质和环评报告，确保项目合法合规。
3.设备安装与调试按照建设规划进行光伏发电板和风力发电机组的安装和调试。
确保设备的正常运行和发电效率。
4.并网接入完成电力系统接入手续办理，确保风光互补发电项目能够并网并顺利接入电网。
并网接入后，项目正式开始发电。
5.运维管理建立科学的运维管理体系，定期检查设备运行状态，及时处理故障和维护光伏发电板和风力发电机组，确保项目的正常运行。
6.数据监测与报告建立数据监测系统，对风光互补发电项目的发电量、运行情况等数据进行实时监测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风光互补发电系统技术方案
五寨县恒鑫科技发展有限公司
2017年04月20日
项目背景：
本项目产品小型风力发电机组是离网用户最佳的独立电源系统。
风光互补独立供电系统是目前最广泛应用独立电源系统。
风光互补独立供电系统的广泛应用在于它的合理性。
太阳能是地球上一切能源的来源，太阳照射着地球的每一片土地。
风能是太阳能在地球表面的另一种表现形式，由于地球表面的不同形态（如沙土地面、植被地面和水面）对太阳光照的吸热系数不同，在地球表面形成温差，地表空气的温度不同形成空气对流而产生风能。
因此，太阳能与风能在时间上和地域上都有很强的互补性。
白天太阳光最强时，风很小，晚上太阳落山后，光照很弱，但由于地表温差变化大而风能加强。
在夏季，太阳光强度大而风小，冬季，太阳光强度弱而风大。
太阳能和风能在时间上的互补性使风光互补发电系统在资源上具有最佳的匹配性，风光互补发电系统是资源条件最好的独立电源系统。
单独的风机或太阳能发电系统由于受资源条件的限制，对蓄电池组充电时间较短，蓄电池组长时间处于亏电状态而导致蓄电池组的损坏。
而风光互补发电系统充电时间较均衡，可以保证蓄电池组处于浮充状态，提高蓄电池组的充电质量并延长了蓄电池组的寿命。
风力发电机和太阳能电池的充电特性不一样，风机的充电特性较硬，而光伏电池的充电特性较软，风光互补电对激活离子运动，防止蓄电池极板硫化有好处，可延长蓄电池组的寿命。
风机和太阳能电池的储能和逆变系统可以共用，且风机的单位造价只有太阳能电池的三分之一左右，所以风光互补发电系统的整体造价可以降低。
同时，由于风机和太阳能电池的发电时间上互补，可以减少储能的蓄电池组容量，使发电系统造价降低。
经济上更趋于合理，随着我国4G通信网的开通，可实现大范围的无线传输图像资料，风光互补监控系统将在森林防火、防盗猎监控、城市乡村的防犯罪监控、古墓群的防盗墓监控、边防地区的防偷渡监控、生态保护区的防盗猎监控、旅游地区的安全监控和矿产资源的防乱开采监控等领域得到广泛的应用，这种监控系统体系不仅能大大降低管理成本，而且能实现有效及时和安全的防护体系。
对降低森林火灾，减少资源破坏，提高破案率都有非常极的意义。
技术的进步可以促进社会管理手段的进步，同时，新技术的广泛应用才能进一步促进新技术产业的发展。
技术方案
1、设计依据：
系统应用地点资源条件要求：
（1）平均风速3.5m/s以上地点；
（2）太阳能资源属Ⅲ类以上可利用地区。
名称标称功率用电电压日工作时间监控≤120W220VAC24小时
2、设计系统配置
图片产品名称产品型
号产品描述数
量
风力发电机
Air-bre
eze
Air- breeze 24V，额定功率
1000W 起动风速3.58m/s，5.85
公斤，内置控制器，碳纤维叶
片，20年免维护，3年保修。
太阳能板S1200
W
单晶硅太阳能电池组件，转换率15%以上，最大电压：36V，最大电流：4.38安，20W/块，CE、TUV认证。
使用寿命20年以上。
太阳能控制器
C24120
太阳能额定输入功率：
300W，系统电压：24V，最大
电流：20A，光
控时控，最长12小时开灯时间，
电池过放，过充保
护。
电池200AH高性能免维护太阳能专用
铅酸电池，12V，200AH/块，
-40℃-60℃温度范围内使用，使
用寿命3-4年。
电池地埋箱
BB-800
AH
800AH蓄电池地埋箱,防
水,防腐蚀,电池恒温
一套小型风光互补发电系统总价
参考自然条件
本套风光互补供电器材，以贵州地区环境为参照，日照时间：2.5小时, 常年风速: 3.5米/秒以上温度：-20℃-40℃。
工作环境本系统在阴雨，无风条件下，可持续独立工作3天。
保修时间风力设计寿命15年，太阳能板20年设计寿命，电池设计寿命4
可靠性：系统在蓄电池饱和后可连续没有风没有太阳能补充能量的情况下正常供电3天。
用电设备120W，我司配置方案各设备发电情况如下：
一台AIR-X1000W 风力发电机日均发电量：1KW
300W太阳能板日均发电量：0.3KW
用电设备日耗电量：0.3KW
1KW+0.3KW=1.3KW>0.3KW 此系统能保证用电设备的正常运行
3、主要设备介绍
Air-x世界上最稳定的小型风力发电机，智能控制器内置与机身融为一体。
美国西南风电生产，世界上最大的小型风力发电机生产商，具有21年的风能技术开发研究生产经验，至今已销售14万台，产品远销世界120个国家和地区，广泛应用于乡村供电、野外住宅或企业、街道照明、电信、监控、离岸平台、帆船……同类型的风力发电机，体积和重量最小，只有5.85kg，机身长度只有67.5厘米，安装简易，整机流线型设计，有效降低风阻和叶片转动时产生的蜂鸣噪音，叶片采用碳纤维复合材料，质轻坚固耐用，有效防止叶片断裂飞车，机身防腐蚀处理，结合兆瓦级的高端技术，微处理控制器在三次曲线的所有点上对发电机进行优化，对峰值功率跟踪，有效地向蓄电池供电和对叶片转动速度进行控制。
Air-X技术参数：
叶片直径：1.15米
重量：5.85公斤
运输包装尺寸：685×368×225毫米 7.7公斤
安装架：1.5吋40系列钢管 48毫米外径
起动风速：3.58米/秒
输出电压：12伏，24伏和48伏直流
额定输出功率：1200瓦（在风速12.5米/秒）
风力电机控制器：基于微处理器的可监测峰值功率的智能型内置调压器机体：铸铝（海用型表面喷塑以防腐蚀）
叶片：3个- 碳纤维复合材料
过速保护：电子扭矩控制
每月发电量：114千瓦小时（在风速5.4米/秒）
可承受的极限风速：50米/秒
产品保证期：3年有条件的保证期。
