光纤传感技术及其应用
光纤传感技术的应用与改进
光纤传感技术的应用与改进光纤传感技术是一种基于光学原理的传感技术，利用光纤作为传感元件，通过测量光的特性来实现对环境参数和物理量的监测和测量。
近年来，随着科技的不断发展，光纤传感技术已经在许多领域得到了广泛的应用，并呈现出了许多改进的趋势。
一、应用领域1. 温度传感光纤传感技术的一个重要应用领域是温度传感。
由于光纤传感技术具有高灵敏度、长途传输和抗电磁干扰的特点，因此它被广泛应用于温度测量和监控领域。
光纤温度传感器可以实现高精度的温度测量，并且可以在各种恶劣环境条件下长时间工作。
2. 应变监测应变是许多工程领域中需要关注的一个重要参数。
光纤传感技术可以通过测量光纤的长度变化来实现对应变的监测。
相比于传统的传感技术，光纤传感器具有更高的灵敏度和更长的传输距离，能够实时监测结构物体的应变情况，可用于航空航天、地震监测、桥梁结构等领域。
3. 压力测量光纤传感技术在压力测量领域也有广泛的应用。
通过将反射光信号与压力传感的环境参数相比较，可以实现对压力变化的高精度测量。
这种传感技术特别适用于高温、高压、强腐蚀等恶劣环境的压力测量，可应用于石油化工、航空航天等行业。
4. 气体传感光纤传感技术还可以实现对气体参数的监测。
通过利用气体对光的散射或吸收特性，可以将光纤传感器用于气体浓度、组分、压力等参数的测量。
这种传感技术具有高灵敏度、快速响应的特点，被广泛应用于空气质量监测、环境污染检测等领域。
二、技术改进1. 纤光光栅技术纤光光栅技术是一种基于光纤中的光栅结构的传感技术。
它利用特殊设计的光纤结构，在光纤中形成一系列的光栅，通过测量光栅的特征参数来实现对环境参数的测量。
这种技术具有高精度、高灵敏度和高分辨率的特点，并且可以实现多点、多参量的测量。
2. 光纤光谱传感技术光纤光谱传感技术是一种基于光纤中的光谱特征的传感技术。
通过测量光纤中的光谱参数，如光强、波长等，可以实现对环境参数和物理量的高精度测量。
这种技术具有高分辨率、高信噪比和高灵敏度的优点，被广泛应用于环境监测、医疗诊断等领域。
电气工程中的光纤传感技术在电力系统中的应用

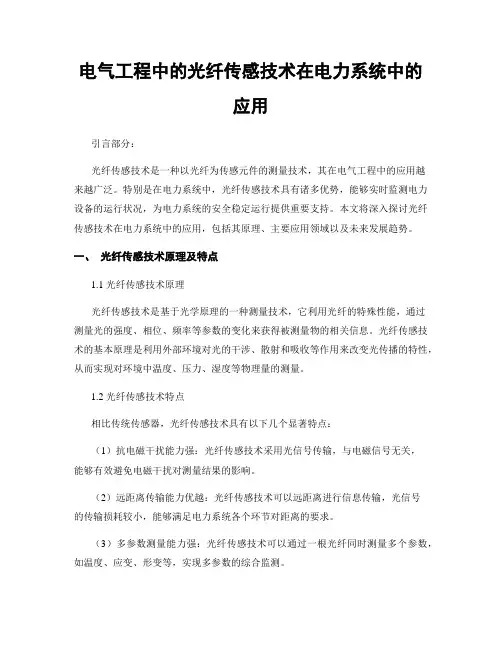

电气工程中的光纤传感技术在电力系统中的应用引言部分：光纤传感技术是一种以光纤为传感元件的测量技术，其在电气工程中的应用越来越广泛。
特别是在电力系统中，光纤传感技术具有诸多优势，能够实时监测电力设备的运行状况，为电力系统的安全稳定运行提供重要支持。
本文将深入探讨光纤传感技术在电力系统中的应用，包括其原理、主要应用领域以及未来发展趋势。
一、光纤传感技术原理及特点1.1 光纤传感技术原理光纤传感技术是基于光学原理的一种测量技术，它利用光纤的特殊性能，通过测量光的强度、相位、频率等参数的变化来获得被测量物的相关信息。
光纤传感技术的基本原理是利用外部环境对光的干涉、散射和吸收等作用来改变光传播的特性，从而实现对环境中温度、压力、湿度等物理量的测量。
1.2 光纤传感技术特点相比传统传感器，光纤传感技术具有以下几个显著特点：（1）抗电磁干扰能力强：光纤传感技术采用光信号传输，与电磁信号无关，能够有效避免电磁干扰对测量结果的影响。
（2）远距离传输能力优越：光纤传感技术可以远距离进行信息传输，光信号的传输损耗较小，能够满足电力系统各个环节对距离的要求。
（3）多参数测量能力强：光纤传感技术可以通过一根光纤同时测量多个参数，如温度、应变、形变等，实现多参数的综合监测。
二、光纤传感技术在电力系统中的应用2.1 光纤温度传感在变电站中的应用电力系统中的变电站是电能传输和配电的重要环节，为了确保变电设备正常工作、提前检测设备异常情况，可采用光纤温度传感技术对变电设备进行实时监测。
通过将光纤传感网络分布在变电设备的关键位置，如变压器的线圈、绕组等，可以实时监测设备的温度变化，如果发现异常温升，可及时采取措施进行修复或更换，避免设备损坏和事故发生。
2.2 光纤局放监测在输电线路中的应用输电线路是电力系统中输送电能的重要通道，由于环境因素和设备老化等原因，线路中的电气放电会导致设备损坏和线路事故。
光纤局放监测技术利用光纤传感技术传输探测信号，对输电线路进行实时监测。
光纤传感技术及其应用
光纤传感器的应用
（1）应用于土木工程领域 土木工程领域光纤传感器得到了广泛的应用，用来测量混凝土
结构变形及内部应力，检测大型结构、桥梁健康状况等，其中 最主要的都是将光纤传感器作为一种新型的应变传感器使用。 光纤传感器可以黏贴在结构物表面用于测量，同时也可以通过 预埋实现结构物内部物理量的测量。利用预先埋入的光纤传感 器，可以对混凝土结构内部损伤过程中内部应变的测量。
展望
光纤传感器技术经过20余年的发展也已获得长足的进步，出现 了很多实用性的产品，然而实际的需求是各种各样的，光纤传 感技术的现状仍然远远不能满足实际需要，还有许多待研究的 课题，需要我们不断去努力。
光纤传感器工作原理
光纤传感器分类 光学纤维传感器按光纤在传感器ቤተ መጻሕፍቲ ባይዱ起的作用可分为两大类 功能型——光纤直接用作敏感元件，它既能感知信息，又传输
信息 非功能型——光纤进紧起传输信息的作用，其端部需另加敏感
元件 （1）功能型光纤传感器
（2）非功能型光纤传感器 光检测元件与光纤传输回路及测量电路所组成的测量系统， 基本类型如下图所示：
（2）应用于检测技术
光纤传感器在航天（飞机及航天器各部位压力测量、温度测量、 陀螺等）、航海（声纳等）、石油开采（液面高度、流量测量、 二相流中空隙度的测量）、电力传输（高压输电网的电流测量、 电压测量）、核工业（放射剂量测量、原子能发电站泄露剂量 监测）、医疗（血液流速测量、血压及心音测量）、科学研究 （地球自转）等众多领域都得到了广泛应用。
（3）应用于石油工业
在石油测井技术中，可以利用光纤传感器实现井下石油流量、 温度、压力和含水率等物理量的测量。较成熟的应用是采用非 本征光纤F—P腔传感器测量井下的压力和温度。非本征光纤F-P 腔传感器利用光的多光束干涉原理，当被测的温度或者压力发 生变化时干涉条纹改变，光纤F—P腔的腔长也随之发生变化， 通过计算腔长的变化实现温度和压力的测量。
光纤传感器的应用与原理

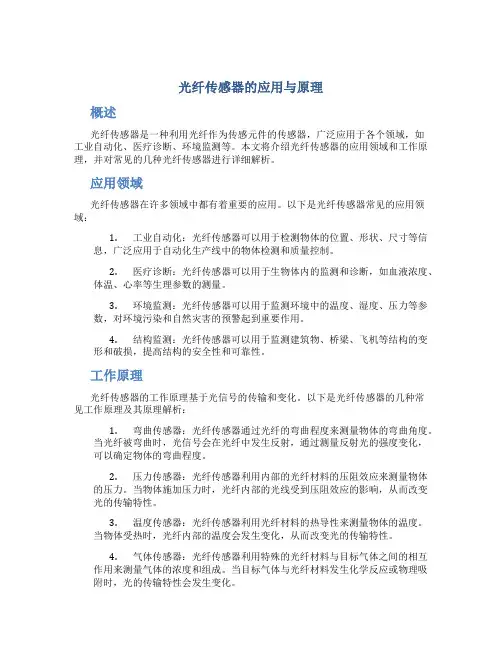

光纤传感器的应用与原理概述光纤传感器是一种利用光纤作为传感元件的传感器，广泛应用于各个领域，如工业自动化、医疗诊断、环境监测等。
本文将介绍光纤传感器的应用领域和工作原理，并对常见的几种光纤传感器进行详细解析。
应用领域光纤传感器在许多领域中都有着重要的应用。
以下是光纤传感器常见的应用领域：1.工业自动化：光纤传感器可以用于检测物体的位置、形状、尺寸等信息，广泛应用于自动化生产线中的物体检测和质量控制。
2.医疗诊断：光纤传感器可以用于生物体内的监测和诊断，如血液浓度、体温、心率等生理参数的测量。
3.环境监测：光纤传感器可以用于监测环境中的温度、湿度、压力等参数，对环境污染和自然灾害的预警起到重要作用。
4.结构监测：光纤传感器可以用于监测建筑物、桥梁、飞机等结构的变形和破损，提高结构的安全性和可靠性。
工作原理光纤传感器的工作原理基于光信号的传输和变化。
以下是光纤传感器的几种常见工作原理及其原理解析：1.弯曲传感器：光纤传感器通过光纤的弯曲程度来测量物体的弯曲角度。
当光纤被弯曲时，光信号会在光纤中发生反射，通过测量反射光的强度变化，可以确定物体的弯曲程度。
2.压力传感器：光纤传感器利用内部的光纤材料的压阻效应来测量物体的压力。
当物体施加压力时，光纤内部的光线受到压阻效应的影响，从而改变光的传输特性。
3.温度传感器：光纤传感器利用光纤材料的热导性来测量物体的温度。
当物体受热时，光纤内部的温度会发生变化，从而改变光的传输特性。
4.气体传感器：光纤传感器利用特殊的光纤材料与目标气体之间的相互作用来测量气体的浓度和组成。
当目标气体与光纤材料发生化学反应或物理吸附时，光的传输特性会发生变化。
常见光纤传感器以下是几种常见的光纤传感器及其应用场景：1.FBG（Fiber Bragg Grating）光纤传感器：基于光纤中的光栅效应，可以用来测量温度、应变、压力等参数。
在结构监测和环境监测中有广泛应用。
2.光纤陀螺仪：利用光纤的光学路径差来测量旋转角度，广泛应用于航空航天和导航领域。
光纤传感原理及应用技术
光纤传感技术利用光的传输特性实现多种测量，其原理和应用技术已广泛应 用于温度、压力、应变和湿度等领域。
光纤传感的概述
光纤传感是一种基于光纤的测量技术，通过光信号的变化实现对环境参数的监测和测量。
1 高精度测量
光纤传感技术能够实现高 精度的参数测量，使得测 量结果更加准确可靠。
散射法
2
境参数的信息。
通过测量光纤中散射光的强度和方向，
获得环境参数的信息。
3
干涉法
通过测量光纤中光的干涉效应，获得环 境参数的信息。
应用技术
光纤传感技术已经广泛应用于各个领域，如温度传感、压力传感、应变传感和湿度传感等。
温度传感
光纤传感技术可通过 测量光纤的光学特性 变化实现温度的监测 与测量。
2 实时监测
光纤传感器能够实时采集 环境参数变化，提供及时 的监测和反馈。
3 远距离传输
由于光纤传输信号具有高 带宽和低衰减的特性，光 纤传感技术可以实现远距 离传输。
原理
光纤传感技术基于光信号的传播和反射原理，通过测量光信号的特征参数来获取环境参数的信息。
1
反射法
通过测量光纤中反射光的变化，获得环
压力传感
光纤传感器可通过测 量光纤受到的外界压 力引起的光信号变化， 实现压力参数的测量。
应变传感
光纤传感技术可通过 测量光纤的形变和拉 伸，实现对物体应变 的监测和测量。
湿度传感
光纤传感器可通过测 量光纤在潮湿环境下 吸湿引起的光学特性 变化，实现湿度参数 的测量。
Hale Waihona Puke
光纤传感技术的研究及应用

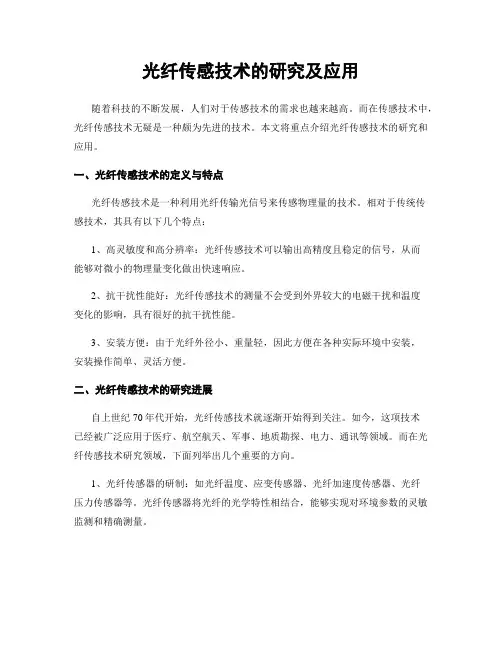

光纤传感技术的研究及应用随着科技的不断发展，人们对于传感技术的需求也越来越高。
而在传感技术中，光纤传感技术无疑是一种颇为先进的技术。
本文将重点介绍光纤传感技术的研究和应用。
一、光纤传感技术的定义与特点光纤传感技术是一种利用光纤传输光信号来传感物理量的技术。
相对于传统传感技术，其具有以下几个特点：1、高灵敏度和高分辨率：光纤传感技术可以输出高精度且稳定的信号，从而能够对微小的物理量变化做出快速响应。
2、抗干扰性能好：光纤传感技术的测量不会受到外界较大的电磁干扰和温度变化的影响，具有很好的抗干扰性能。
3、安装方便：由于光纤外径小、重量轻，因此方便在各种实际环境中安装，安装操作简单、灵活方便。
二、光纤传感技术的研究进展自上世纪70年代开始，光纤传感技术就逐渐开始得到关注。
如今，这项技术已经被广泛应用于医疗、航空航天、军事、地质勘探、电力、通讯等领域。
而在光纤传感技术研究领域，下面列举出几个重要的方向。
1、光纤传感器的研制：如光纤温度、应变传感器、光纤加速度传感器、光纤压力传感器等。
光纤传感器将光纤的光学特性相结合，能够实现对环境参数的灵敏监测和精确测量。
2、光纤传感器网络的研究：随着智能化技术的不断进步，光纤传感器网络也因此得到广泛研究。
光纤传感器网络结构简单、各节点可互连互通，且能够对环境的多种参数进行实时监测，广泛运用于航空、通讯、医疗等不同领域。
3、光纤微波传感技术的研究：利用光纤的响应特性实现微波电场、磁场等物理量的测量和检测。
这种光纤微波传感技术在军事、安全监视和通讯系统中有着广泛应用。
三、光纤传感技术的应用光纤传感技术已经应用于众多领域，下面列举出几个代表性的应用案例。
1、医疗领域：光纤生物传感器用于血流速度监测、生物分子检测等医疗应用，大大提高了医疗技术水平和诊治效率。
2、地质勘探领域：通过测量矿区地下水位，能够预防地下水突发泄漏，保障采矿安全。
3、电力领域：光纤缆的应用可以精确监测电力线路的振动和应力情况，提高线路故障定位精度。
光纤传感原理及应用技术课件
8 A 0c
1
2
光纤耦合器
光纤陀螺是近20年来发展起来的一门新技术，除了在航空航天技术中用于导 航、制导、定位外，也可用于石油钻井中跟踪钻头位置、机器人控制、汽车 以及在其他测量角度的系统中应用。与传统的机电陀螺相比，光纤陀螺具有 启动快、体积小、成本低等优光纤点传，感原因理此及应它用更技具术课有件竞争力。
B-两束光波在相遇点的光程差不能太大。
光纤传感原理及应用技术课件
光纤传感原理 与应用技术
2.2 四种常见的光纤干涉仪 （1）迈克尔逊(Michelson)光纤干涉仪
LD 分光镜
固定反射镜
可移动 反射镜
光探测器
LD 光探测器
固定反射镜 3dB
可动端S(t)
2k0L
光纤干涉仪与普通的光学干涉仪相比，优点在于： （1）容易准直； （2）可以通过增加光纤长度来增加光程，以提高干涉仪的灵敏度； （3）封闭式的光路，不受外界干扰； （4）测量的动态范围大。
Fiber
Fiber
图3 光纤传感器传感探头具体的结构形式 Fig.3 Diagram of the fiber-optic temperature sensor probe
图416 光吸收系数强度调制辐射量传感器
射线辐射会使光纤材料的吸收损耗 增加，使光纤的输出功率降低，从 而构成强度调制辐射量传感器光。纤传感原理及应用技术课件
光纤传感原理 与应用技术
2.2 四种常见的光纤干涉仪 （4）法布里珀罗（FabryPerot）光纤干涉仪
(c)
光纤传感原理及应用技术课件
光纤传感原理 与应用技术
3、偏振调制型光纤传感器技术
光纤传感技术的应用与发展
光纤传感技术的应用与发展随着科学技术的发展和经济的飞速发展，光纤传感技术在现代工业、交通、医疗等领域扮演着至关重要的角色。
光纤传感技术是指利用光纤作为传感器的载体，通过光纤传输信号，探测温度、压力、形变、位移等各种物理量，实现数据的处理和监测控制。
近年来，光纤传感技术在国内外得到广泛应用和深入研究，不断拓展新领域，展现出无穷潜力。
一、光纤传感技术的应用1. 工业应用光纤传感技术在工业生产中的应用包括：光纤伺服系统、光纤应力、压力、形变、温度传感等。
其中，光纤应力、压力、形变传感是光纤传感技术应用的重要领域。
光纤应力传感可用于汽车、航空、铁路轨道、建筑物等领域，实现产品的经济、安全、环保；光纤压力、形变传感可用于桥梁、隧道、水坝等大型土木工程的监测，实现对结构物的长期跟踪和安全评估。
同时，光纤传感器的制作成本低、易于集成，符合现代工业生产中对装备的高度智能化和自动化的要求。
2. 交通应用在交通领域，光纤传感技术可以应用于火车的速度、车厢温度、轮盘温度的监测；又可用于公路及城市交通的交通流控制和信号灯控制。
例如，北京市地铁16号线采用光纤传感器实现线路的智能化控制，即实时检测列车、热点区域等温度变化、轨道变形等情况，为地铁的安全运行和高效管理提供了有力保障。
3. 医疗应用在医疗领域，光纤传感技术可以应用于计算机辅助心血管杂音识别、医用设备性能监测、眼科检测等。
光纤温控技术可用于糖尿病胰岛素泵和热敏治疗等领域；光纤激光传感技术可用于组织切割、光治疗及非侵入性微创手术操作中提高手术精准度，实现微创手术的安全性和高效性。
二、光纤传感技术的发展1. 技术创新随着科学技术的进步和市场需求的变化，在传感"智能化"和集成化方面发挥巨大优势，从而进一步推动了光纤传感技术的发展。
目前，国外的光纤传感技术已经进入了第三代，从传统的光纤传感技术向互联网、物联网、超级计算机等方向发展，实现了传感与控制的深度融合，将对未来智能城市、智能交通等领域带来巨大的变革。
