光纤传感器应用分析
光纤传感器的应用案例分析
光纤传感器的应用案例分析光纤传感器是一种利用光纤传导光信号进行感知和测量的技术，近年来在各个领域得到了广泛的应用。
本文将通过几个典型的案例分析来探讨光纤传感器在不同领域中的应用和效果。
1. 应用案例一：工业自动化领域在工业自动化领域中，光纤传感器能够实时监测和测量各种参数，如温度、压力、位移等，以确保生产线的正常运行。
例如，在一个化工厂中，光纤传感器可以用于监测管道中的液体流量和压力变化，及时发现异常情况并采取相应措施，从而保证生产的安全性和稳定性。
2. 应用案例二：医疗领域在医疗领域中，光纤传感器能够用于检测和监测患者的体征和生理参数。
例如，在心脏手术中，医生可以通过将光纤传感器插入患者的动脉或静脉中，实时监测血压和心率的变化，从而帮助医生进行准确的手术操作和治疗。
3. 应用案例三：环境监测领域在环境监测领域中，光纤传感器能够用于检测空气质量、水质和土壤条件等参数。
例如，在一个市区中，光纤传感器可以通过串联式光纤传感网络布置于各个地点，实时监测空气中的有害气体浓度，及时发出警报并采取相关措施，以保障市民的健康与安全。
4. 应用案例四：交通运输领域在交通运输领域中，光纤传感器能够用于智能交通系统的建设和车辆安全监测。
例如，在一个道路隧道中，光纤传感器可以用于监测隧道内的温度和湿度等参数，及时发现火灾和水患等危险情况，并触发警报系统，以保证车辆和乘客的安全。
5. 应用案例五：能源领域在能源领域中，光纤传感器能够用于光伏发电和风电等能源装置的监测和管理。
例如，在一个太阳能发电站中，光纤传感器可以用于监测太阳能电池板的温度和发电效率等参数，帮助工程师进行设备运维和性能优化，提高发电效率和能源利用率。
通过以上几个案例的分析，我们可以看出光纤传感器在不同领域中的广泛应用和效果显著。
光纤传感器的优势在于其高灵敏度、快速响应和抗干扰性能，使其成为许多行业和领域中不可或缺的技术工具。
随着技术的不断发展，相信光纤传感器将会在更多的领域中展现出其更大的潜力和价值。
光纤传感器在物联网关键技术中的应用
光纤传感器在物联网关键技术中的应用一、光纤传感器技术的发展现状光纤传感技术是一种利用光纤作为传感元件的一种传感技术，其基本原理是利用光的传播特性来实现对环境参数的检测。
光纤传感器主要包括光纤传感元件、光源、光子探测器等部分，其中光纤传感元件是核心部分，其根据不同的应用需求设计不同的结构和工作方式。
目前，光纤传感技术主要包括光纤光栅传感技术、光纤干涉传感技术、光纤振动传感技术、光纤表面等离子体共振传感技术等。
随着近年来物联网技术的迅速发展，光纤传感技术在物联网中的应用也得到了快速的推广和应用。
光纤传感技术在物联网中的应用主要涉及到环境监测、智能家居、工业自动化、智慧城市等领域，其在温度、压力、应变、位移等物理参数的监测中具有独特的优势和特点，因此在物联网中发挥着十分重要的作用。
1.环境监测：光纤传感技术在环境监测领域的应用非常广泛，能够实现对温度、湿度、气压、气体成分等环境参数的高精度监测。
光纤传感技术能够通过光的传播特性，实现对环境参数的远程监测和实时监控，对环境监测和预警起到了重要的作用。
3.工业自动化：光纤传感技术在工业自动化领域的应用也非常重要，能够实现对工业生产过程中各种物理参数的高精度监测和控制。
通过光纤传感技术，可以实现对温度、压力、应变、位移等参数的远程监测和控制，为工业生产提供了重要的技术支持。
4.智慧城市：光纤传感技术在智慧城市建设中也具有重要的应用价值，能够实现对城市环境的智能化监测和管理。
通过光纤传感技术，可以实现对道路交通、污染排放、环境噪音等参数的实时监测和智能管理，为城市的智能化发展提供了重要的技术支持。
1.信息采集与传输：光纤传感技术在物联网中的关键技术之一是信息的采集和传输。
光纤传感技术能够实现对环境参数的高精度监测，需要将采集到的数据准确、快速地传输到监测中心进行处理和分析，因此信息的采集和传输是光纤传感技术在物联网中的关键技术之一。
3.智能控制与应用：光纤传感技术在物联网中的第三个关键技术是智能控制与应用。
无损检测技术中的光纤传感器原理及应用
无损检测技术中的光纤传感器原理及应用光纤传感器是一种基于光纤材料制造的传感器，利用光的特性对物理量进行测量。
在无损检测技术中，光纤传感器具有很高的应用价值。
本文将介绍光纤传感器的原理，以及其在无损检测技术中的应用。
光纤传感器的原理主要基于光的传输和调制。
光纤传感器一般由光源、传输光纤和光检测器组成。
光源通过光纤传输光信号，经过光检测器获得信号后进行处理和分析，从而实现对被测物理量的测量。
光纤传感器根据其测量原理可以分为光强型传感器、干涉型传感器和光时延型传感器等。
光强型传感器是利用光信号强度的变化来判断被测量的物理量变化。
例如，在材料应力检测中，应用光纤传感器可以通过检测材料的变形程度来判断材料的应力情况。
当被测物体产生变形时，光纤传感器的光强度会发生变化，进而通过检测和分析光强度的变化来计算出应力值。
干涉型传感器基于光的干涉原理来实现物理量的测量。
例如，在温度检测中，通过利用光纤两路光波的干涉效应来测量温度变化。
被测温度变化会使光纤长度产生微小变化，进而导致干涉光波的相位差变化。
通过检测光波的相位差变化，可以计算出被测温度的值。
光时延型传感器则基于光信号传输的时间延迟来实现物理量的测量。
例如，在液位检测中，利用光信号在液体中传输速度较慢的特性，可以通过检测光信号在液体中的传输时间来计算出液体的高度。
光纤传感器在无损检测技术中有着广泛的应用。
一方面，光纤传感器能够实现对物理量的高精度测量，具有较高的灵敏度和准确性。
另一方面，光纤传感器具有体积小、不受电磁干扰、耐腐蚀等特点，使其在工业领域中的应用优势得到充分发挥。
在材料的无损检测中，光纤传感器可以应用于材料的应力、温度以及液位等参数的检测。
例如，在航空航天领域中，光纤传感器可以被嵌入到飞机结构中，实时监测应力分布与变化情况，从而保证飞行安全。
在化工行业，光纤传感器可以用于检测管道中液体的流速和液位，及时发现问题并进行处理。
此外，光纤传感器还可以应用于激光加工、生物医学等领域中，并取得了良好的效果。

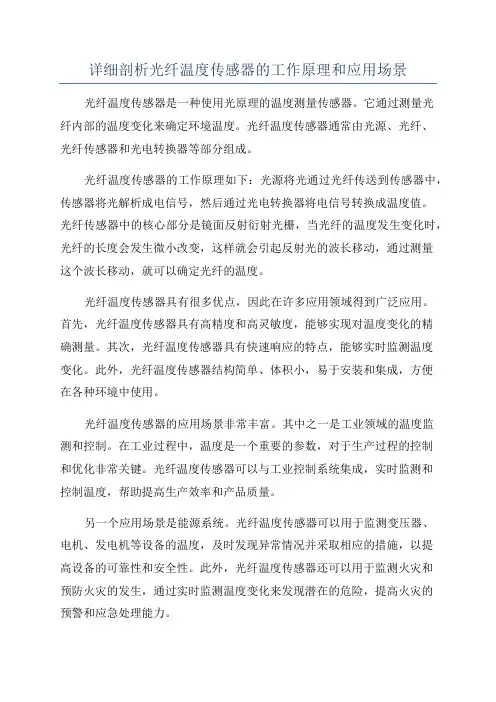

详细剖析光纤温度传感器的工作原理和应用场景
详细剖析光纤温度传感器的工作原理和应用场景光纤温度传感器是一种使用光原理的温度测量传感器。
它通过测量光纤内部的温度变化来确定环境温度。
光纤温度传感器通常由光源、光纤、光纤传感器和光电转换器等部分组成。
光纤温度传感器的工作原理如下：光源将光通过光纤传送到传感器中，传感器将光解析成电信号，然后通过光电转换器将电信号转换成温度值。
光纤传感器中的核心部分是镜面反射衍射光栅，当光纤的温度发生变化时，光纤的长度会发生微小改变，这样就会引起反射光的波长移动，通过测量这个波长移动，就可以确定光纤的温度。
光纤温度传感器具有很多优点，因此在许多应用领域得到广泛应用。
首先，光纤温度传感器具有高精度和高灵敏度，能够实现对温度变化的精确测量。
其次，光纤温度传感器具有快速响应的特点，能够实时监测温度变化。
此外，光纤温度传感器结构简单、体积小，易于安装和集成，方便在各种环境中使用。
光纤温度传感器的应用场景非常丰富。
其中之一是工业领域的温度监测和控制。
在工业过程中，温度是一个重要的参数，对于生产过程的控制和优化非常关键。
光纤温度传感器可以与工业控制系统集成，实时监测和控制温度，帮助提高生产效率和产品质量。
另一个应用场景是能源系统。
光纤温度传感器可以用于监测变压器、电机、发电机等设备的温度，及时发现异常情况并采取相应的措施，以提高设备的可靠性和安全性。
此外，光纤温度传感器还可以用于监测火灾和预防火灾的发生，通过实时监测温度变化来发现潜在的危险，提高火灾的预警和应急处理能力。
此外，光纤温度传感器还可以应用于环境监测和生物医学领域。
在环境监测中，光纤温度传感器可以用于监测地下水温度、大气温度等，帮助了解和预测自然环境的变化。
在生物医学领域，光纤温度传感器可以用于监测人体体温、组织温度等，为医学研究和治疗提供数据支持。
总而言之，光纤温度传感器通过测量光纤内部的温度变化来确定环境温度，具有高精度、高灵敏度、快速响应的特点，适用于工业、能源、环境监测和生物医学等领域。
2024年光纤传感器市场前景分析
2024年光纤传感器市场前景分析引言光纤传感器是一种基于光纤技术的传感器，广泛应用于各个领域，如工业自动化、医疗、环境监测等。
它具有高灵敏度、抗干扰性强等特点，在市场上有着广阔的前景。
本文将分析光纤传感器市场的现状，并展望未来的发展趋势。
光纤传感器市场现状目前，光纤传感器市场呈现出快速增长的态势。
光纤传感器在工业自动化领域的应用得到了广泛认可，其能够实时监测温度、压力、流量等参数，为生产过程提供重要的数据支持。
此外，光纤传感器在医疗领域也有着许多应用，例如血糖监测、心率监测等。
随着人们健康意识的增强以及医疗技术的不断进步，光纤传感器在医疗领域的应用前景更加广阔。
另外，光纤传感器在环境监测领域也有着巨大的潜力。
随着环境污染问题日益突出，对于环境参数的监测需求越来越高。
光纤传感器能够实时监测温度、湿度、气体浓度等环境参数，并提供高精度的数据分析，为环境保护提供有力支持。
综上所述，光纤传感器市场当前正处于快速增长的阶段，其在工业自动化、医疗、环境监测等领域的应用前景广泛。
光纤传感器市场发展趋势1.技术进步：随着科技的不断进步，光纤传感器的技术也在不断创新。
新材料的应用、制造工艺的改进等技术创新使得光纤传感器具备更高的精度和更强的抗干扰能力，从而满足不同领域对于传感器的高要求。
2.多元化应用：光纤传感器在不同领域有着广泛的应用前景。
未来，随着人们对于安全、节能环保、健康等问题的重视，光纤传感器将应用于更多的场景，如智能家居、智能交通等，为人们创造更舒适、安全、健康的生活环境。
3.市场扩大：光纤传感器市场将逐渐扩大，涉及更多的领域和行业。
随着人们对于科技产品的需求增加，光纤传感器作为一种重要的高技术产品，其市场潜力广阔。
预计未来几年内，光纤传感器市场规模将进一步扩大。
4.降低成本：随着光纤传感器技术的不断进步以及市场竞争的加剧，光纤传感器的成本将逐渐降低。
成本的降低将带动传感器的普及，使得更多的行业和领域能够享受到光纤传感器的益处。

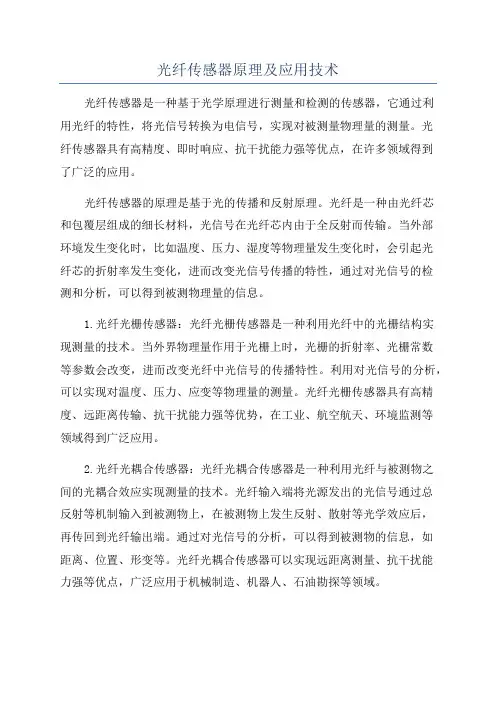

光纤传感器原理及应用技术
光纤传感器原理及应用技术光纤传感器是一种基于光学原理进行测量和检测的传感器，它通过利用光纤的特性，将光信号转换为电信号，实现对被测量物理量的测量。
光纤传感器具有高精度、即时响应、抗干扰能力强等优点，在许多领域得到了广泛的应用。
光纤传感器的原理是基于光的传播和反射原理。
光纤是一种由光纤芯和包覆层组成的细长材料，光信号在光纤芯内由于全反射而传输。
当外部环境发生变化时，比如温度、压力、湿度等物理量发生变化时，会引起光纤芯的折射率发生变化，进而改变光信号传播的特性，通过对光信号的检测和分析，可以得到被测物理量的信息。
1.光纤光栅传感器：光纤光栅传感器是一种利用光纤中的光栅结构实现测量的技术。
当外界物理量作用于光栅上时，光栅的折射率、光栅常数等参数会改变，进而改变光纤中光信号的传播特性。
利用对光信号的分析，可以实现对温度、压力、应变等物理量的测量。
光纤光栅传感器具有高精度、远距离传输、抗干扰能力强等优势，在工业、航空航天、环境监测等领域得到广泛应用。
2.光纤光耦合传感器：光纤光耦合传感器是一种利用光纤与被测物之间的光耦合效应实现测量的技术。
光纤输入端将光源发出的光信号通过总反射等机制输入到被测物上，在被测物上发生反射、散射等光学效应后，再传回到光纤输出端。
通过对光信号的分析，可以得到被测物的信息，如距离、位置、形变等。
光纤光耦合传感器可以实现远距离测量、抗干扰能力强等优点，广泛应用于机械制造、机器人、石油勘探等领域。
3. 光纤陀螺仪：光纤陀螺仪是一种利用光学运动学原理实现姿态变化测量的传感器。
光纤陀螺仪利用光纤中的Sagnac效应，在光纤环结构中通过激光的传播过程实现对旋转加速度和角速度的测量。
光纤陀螺仪具有无惯性元件、高精度、稳定性好等优点，在惯导、导航、航空航天等领域得到广泛应用。
总之，光纤传感器以其高精度、远距离传输、抗干扰能力强等优点，在物理量测量领域得到了广泛的应用。
随着光学技术的不断发展，光纤传感器的性能会不断提升，应用领域也会不断拓展。
光纤传感器在温度测量中的应用
光纤传感器在温度测量中的应用随着现代科技的不断进步，各行业对于温度测量的要求也越来越高。
而传统的温度测量方式，例如电阻温度计、热电偶等，存在着不可避免的缺陷，例如响应速度慢、易受干扰等。
而光纤传感器作为一种新兴的温度测量方式，已经被成功应用于各种领域，具备着响应速度快、准确度高的特点。
本文将介绍光纤传感器的原理、优点、应用范围以及未来发展趋势。
一、光纤传感器的原理光纤传感器的测量原理基于光学方法，将物理量传递到光学传感器中进行测量，使得测量结果具有高精度、高稳定性和高灵敏度。
在温度测量中，光纤传感器通过利用光纤对温度的敏感性来进行温度测量的。
在光纤传感器中，光纤起到的是光载体的作用。
一般情况下，光纤采用单模光纤，即只允许一条光路通过。
当光路通过光纤，由于光纤材料的物理性质，光路本身会发生一定程度的变化，例如反射、散射、吸收和干扰等。
这些变化的过程也是光纤传感器测量温度的基本原理。
具体实现过程是：把一个光源串接到一根光纤上，选择电磁波频段为红外或可见光，把电磁波沿光纤传递，使之经过一个空气、液体或固体样品。
样品和光线的交互作用将影响光的折射率，这导致光有一部分发生反射或散射，导致在光源端或末端出现干扰信号。
通过分析这些信号，并结合一定的理论计算，就可以得到样品的温度值。
二、光纤传感器的优点与传统的温度测量方式相比，光纤传感器具有以下优点：1. 响应速度快：光纤传感器响应速度快，适用于需要实时监测的场合。
2. 准确度高：光纤传感器在测量温度时具有更高的准确度和精度，可以达到精确到0.01°C的级别。
3. 不易受干扰：光纤传感器适用于较为复杂的环境，具有优异的抗干扰能力。
4. 可远距离监测：光纤传感器可以进行长距离信号传输，可对远离的位置进行测量。
5. 安全性高：光纤传感器可采用不含重金属的材料制成，具有安全性高的特点。
三、光纤传感器的应用范围光纤传感器的应用范围广泛，特别是在液态金属冶炼、石油钻探、核能安全、环境监测等需求高精度、高稳定性的领域中，其应用尤为广泛。
光纤传感器的应用举例
水管 重物
d
h
l
3 光纤流量、流速传感器
当每个漩涡产生并泻下时，它会在光纤上产生一 种侧向力，这样就有一个周期力作用在光纤上，使其 振动。野外的电线等在风吹动下会嗡嗡作响，就是这 种现象。实验证明，光纤振动的频率由下式得出
f s / d (8.23)
式中，为流速；d为光纤直径；s为斯特罗哈数(无量
1
反2 射 AA 3
CC
光 MM
4
强 BB
DD
段，偏置工作点在M，被 测物体的反射面与光纤端 面之间的初始距离是M点
所对应的距离XM。由曲线
可知，随位移增加光强增
X MM
位移
加，反之则光强减少，故
1—随机分布；2—对半分布；
3—同轴分布；4—同轴分布 由此可确定位移方向。
2 光纤位移传感器
光纤位移传感器一般用来测量小位移。最 小 能 检 测 零 点 几 mm 的 位 移 量 。 这 种 传 感 器 已 在镀层不平度、零件椭圆度、锥度、偏斜度等 测量中得到应用，它还可用来测量微弱振动， 而且是非接触测量。
ff1
fDf f1+Df
3 光纤流量、流速传感器
典型的光纤血流传感器可在0～1000 cm/s速度 范围内使用，空间分辨率为100 mm，时间分辨率为 8 ms。光纤血流传感器的缺点是光纤插入血管中会 干扰血液流动，另外背向散射光非常微弱，在设计 信号检测电路时必须考虑。
4 光纤磁传感器
按工作原理可分为：①根据法拉第磁光效应直 接实现磁光转换，②根据磁致伸缩效应，利用力或 其他物理量间接实现磁光转换。 1.利用法拉第磁光效应的光纤传感器
4 光纤磁传感器
设无磁场时出射光的偏振轴与棱镜的偏振轴夹 角为45 ，这样D1和D2光电管接收的光强为
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁致伸缩效应
磁致伸缩式：单模光纤的折射率和长度发生变化
2 nl
l－光路长度；n－折射率； l－磁场B引起的长度变化
磁致伸 缩材料
B 光纤
电致光吸收效应
外加电场的作用可引起材料吸收系数的变化。尤其是 在半导体材料中，外电场作用使能带边发生倾斜，带 间电子隧道贯穿势垒降低，致使带间吸收(包括一些 激子吸收峰)向低能方向偏移，称为电致光吸收效应。
第八章 光纤传感器应用
8.1 光纤传感技术发展现状
光纤传感技术经过30多年的研究开发，已为众多 的被测物理量找到了相应的传感方法和设计原理。 目前，光纤传感器可以对位移、压力、温度、速 度、振动、液位、角度等70种物理量进行测量。 光纤传感技术研究重点在以下几个方面： ①光纤传感器系统； ②现代数字光纤控制系统； ③光纤陀螺； ④核辐射监控； ⑤飞机发动机监控；
电致伸缩（压电效应）
某些材料在机械力作用下产生变形,会引起表面带 电的现象,而且其表面电荷密度与应力成正比,这 称为正压电效应。反之,在某些材料上施加电场, 会产生机械变形,而且其应变与电场强度成正比, 这称为逆压电效应（或称电致伸缩）。如果施加 的是交变电场,材料将随着交变电场的频率作伸缩 振动。施加的电场强度越强,振动的幅度越大。正 压电效应和逆压电效应统称为压电效应。
V B l V ─费尔德常量
E
B
磁致伸缩效应
1982 年J. Joule在镍中首先发现磁致伸缩现象。 磁致伸缩效应是指在外加磁场的作用下磁致伸缩材 料的尺寸和形状会随着磁场的变化而变化，去掉外加 磁场后，又恢复原来的尺寸和形状。 磁致伸缩引起的形变是相当小的,其数量级为10-6。 不同的铁磁材料其磁致伸缩效应是不同的,在铁、钴、 镍这三种材料中,镍的磁致伸缩效应最明显。
磁致伸缩效应的物理解释
在铁磁质中，相邻铁原子中的电子间存在着非常强的 交换耦合作用，这个相互作用促使相邻原子中电子的 自旋磁矩平行排列起来，形成一个自发磁化达到饱和 状态的微小区域，这些自发磁化的微小区域称为磁畴。
磁畴
单晶磁畴结构示意图
多晶磁畴结构示意图
磁场增强 H
在外磁场作用下，磁矩与外磁场同方向排列时的磁 能将低于磁矩与外磁反向排列时的磁能，结果是自 发磁化磁矩和外磁场成小角度的磁畴处于有利地位， 这些磁畴体积逐渐扩大，而自发磁化磁矩与外磁场 成较大角度的磁畴体积逐渐缩小。随着外磁场的不 断增强，取向与外磁场成较大角度的磁畴全部消失， 留存的磁畴将向外磁场的方向旋转。
8.2 光纤电磁量传感器
在电力系统中，常会遇到要在强电磁场干扰的情况 下测量高压、大电流等电磁参量的问题。由于光纤 传感器具有绝缘性好，抗电磁场干扰，灵敏度高等 特性，因此在电力系统测量中具有突出的优势。
8.2.1 电磁量光纤传感器基于的物理效应
电磁量光纤传感器大多为传感型的光纤传感器 常用的调制方式：偏振调制和相位调制式。 利用的物理效应：法拉第效应、磁致伸缩效
我国光纤传感技术发展现状
我国光纤传感器的研究工作主要自1983年开始。 近10年来，一些大学、科研院所、公司等都纷纷 在这方面投入了大量的人力、物力使得光纤传感 技术得到飞速的发展。虽说国内对高精度的光纤 传感器有不少报导，但真正形成大规模应用和生 产的却少之又少，没有能够大规模的走出实验室， 面向工业界。 1997年武汉理工大学光纤传感技术国家重点工业 性试验基地批准开始建设。标志着我国光纤传感 器研究从实验室走向应用。
光纤传感技术国家重点工业性试验基地概况
武汉兰光测控技术有限公司：主要从事光纤液位计系列产品 的生产和销售。现拥有先进的生产线和检测手段，组织管理 严格，产品广泛应用于国内石油、化工、冶金、交通和国防 等部门。 武汉天光光纤传感技术有限责任公司：主要从事武汉理工大 学光纤中心研究的CFH系列光纤阀位回讯器产品的生产和销 售。该产品最适用于石油化工厂、天然气及其他易燃易爆和 恶劣环境下各种管道的阀位监测。该产品本质防爆，安全可 靠，是国内首创的高科技产品。 武汉湖光传感有限责任公司：主要从事光纤探头、器件、高 温防腐液位计等产品的生产和销售。该公司厂房设备先进， 技术力量雄厚，可为用户提供一流产品和优质服务。
通过增加光纤缠绕圈数可以提高传感器的灵敏度， 保偏光纤可以解决线偏振态的保持问题。
半导体激光器输出的光信号经过偏振片使光信号 处于线偏振状态，再经过保偏光纤传输到位于被 测区的传感头，经过处于磁场中的磁场的偏振调 制，使线偏振光的方位角旋转，输出偏振光通过 偏振分束器时，分为偏振垂直的两束线偏振光， 分别由两个光电探测器接收。通过测量探测器的 输出电流，可计算偏振面的旋转角度，进而计算 出被测磁场。
经偏振分束器后两个正交的偏振态的光强分别为
I1 I0 cos2 ( / 4 ) I2 I0 sin2 ( / 4 )
当把单模光纤绕在压电材料 的芯架或带条上，当外加电 场作用于压电材料相应方向 时，由于压电材料的伸缩， 使单模光纤因电致伸缩效应 发生折射率和长度的变化。
压电材料 光纤
光纤电磁量传感器采用的测量技术
测量磁场
--- 法拉第旋光效应 --- 磁致伸缩效应
测量电场 (或电压)
--- 电致光吸收效应 --- 电致伸缩效应
测量电流
--- 法拉第旋光效应 --- 磁致伸缩效应Βιβλιοθήκη 8.2.2 光纤磁场传感器
（1）基于法拉第效应的磁场传感器 利用法拉第效应制成磁场传感器。
VBl V─费尔德常量
激光 P1
P2
l
探测器
B
光纤
基于法拉第效应制成磁场传感器原理图
LD
沃拉斯顿棱镜
i1 +
信 号 处
I2 I1
理 器
i2
沃拉斯顿棱镜：一种光学器件，能产生两束彼此分 开的、振动方向互相垂直的线偏振光
应、电致光吸收效应、压电弹光效应等。
法拉第效应（磁光效应，磁致旋光）
1845 年，法拉第（Faraday）通过实验发现：将磁光 介质放置于磁场之中，并让一束平面偏振光通过磁光 介质，其偏振面将随着平行于光传播方向的磁场发生 旋转。这种现象称为法拉第效应。光的电矢量E旋转角
与光在物质中通过的距离l和磁场强度H成正比
