回弹法在混凝土检测中的应用
回弹法在混凝土强度检测中的应用分析
丘国囫图圈阅勰慕羔勰咖蛐a酬咄工程技术回弹法在混凝土强度检测中的应用分析余建忠t张晓雷2(1、衢州兴通桥梁预制有限公司，浙江衢州3240222、东北林业大学，黑龙江哈尔滨150040)擒妻：文章对在混凝土检测中常用的曰弹法进行了阐述分析。
回弹法作为无损检测方法之一，由于该方法对混凝土结构构件不破坏。
操作简单，测试费用低，成为混凝土抗压强度的一种主要的检测方法。
关键词：回弹法；强度；分析回弹法检测混凝土抗压强度在我国使用已达四十余年，因其简便、灵活、准确、可靠、快速、经济等特点而倍受工程检测人员的青睐，是我国目前工程检测中应用最为广泛的检溅仪器之一。
但回弹法在使用过程中还是出现了较多的操作不规范、随意性大、计算方法不当等问题，造成了较大的测试误差。
如何保证检测精度，使其在监督检验结构下程和混凝土质量中发挥应有的作用，已成为众多工程建设者所关注的话题l”。
1回弹法测试要求用回弹法检测前。
应全面、正确了解被测构件的情况，如混凝土设计参数、混凝土实际所用混合物材料、构件名称、结构形式等。
回弹法本身是一种科学的操作方法，国家也专门制定了相应的规程，不容许操作人员随意操作。
回弹的准确度也取决于操作人员用力是否合适和均匀，是否垂直于结构或构件的表面，是否规范操作。
但实际检测中却很少有人严格按照标准规定的技术要求进行检测操作，责任心不强，敷衍了事．这样的检测将带来较大的测试误差，无法保证回弹质量，为此．应加强检测人员的职业道德素养。
提高检测责任心，也只有如此，才能真正提高回弹法的检测精度。
2回弹法检测技术要点2．I回弹值的读取检测构件布置测区时，相邻两测区的间距应控制在2m以内，测区离构件端部或施工缝边缘的距离不宜大于03m且不宜小于0．2m；测区应选在使回弹仪处于水平方向检测混凝土浇筑面．并选在对称的两个可测面上，如果不能满足这一要求时，也可选在一个可测面上．但一定要分布均匀，在构件的重要部位及薄弱部位必须布置测区，并应避开预埋件。
回弹检测方法在建筑工程混凝土强度检测中的应用
回弹检测方法在建筑工程混凝土强度检测中的应用摘要：混凝土强度检测是建筑质检中十分必要的一环，这不仅关系到建筑工程的合规性，更是为确保建筑安全起到重要作用。
而混凝土强度检测易受到人为因素干扰，依靠人工检测在精确性与可靠性上都存在风险。
因此，要想确保混凝土强度检测的准确性，必须要借助适当的检测工具并结合科学合理的测算方式来减少人为误差。
在此检测需求下，用于检测混凝土强度的回弹检测方法应运而生并被大范围地运用，起到了十分高效的作用。
基于此，本篇文章对回弹检测方法在建筑工程混凝土强度检测中的应用进行研究，以供参考。
关键词：回弹检测方法；建筑工程；混凝土强度检测；应用引言为提高检测的科学性，需减少人为因素的影响，采用精确的仪器和科学的检验方法进行检验。
回弹检测法检测建筑物混凝土试块对建筑构件完整性影响小，取得的结果精确度高，所以，在建筑工程混凝土强度检测中被广泛应用。
1回弹法检测技术原理回弹检测方法有其基本的检测原理，其主要是依据混凝土表面受其回弹幅度来检测混凝土强度。
回弹检测仪器中有用于敲击的重锤，混凝土受撞击后表面会对撞击力产生回弹，重锤会计算混凝土回弹的幅度，也就是相应的回弹值。
而仪器中的重锤是受弹簧驱动的，接受到回弹值后，仪器可通过重锤回弹值和弹簧驱动长度两个数值之比检测混凝土强度。
这里需要注意的是，回弹检测方法是直接施力于混凝土表面的一中检测方式，应归为表面硬度检测法。
2回弹法在混凝土强度检测中的影响因素在建筑施工过程中，对混凝土强度检测通常都会用到回弹法检测技术。
但这一检测方式只适用于表面硬度检测，并不能对混凝土内部强度进行估算，因此，这一检测方法在遇到混凝土内外部强度相同的情况时，检测结果的准确性就不能保证。
在混凝土发生水化情况时，其内部会产生约1/3的氢氧化钙，加速水泥硬化。
而在固化的过程中，混凝土能够与氢氧化钙产生化学反应，在表面形成主要成分为碳酸钙的保护层。
在建筑现场检测混凝土强度时，碳酸钙保护层的厚度直径也会对回弹法检测产生影响。
回弹法在混凝土检测中的应用
回弹法在混凝土检测中的应用摘要：混凝土结构作为建筑工程中应用最为广泛的结构，其强度及质量对于工程建筑整体质量有着直接的影响。
回弹法作为一种混凝土结构强度检测方法，在混凝土结构检测中发挥着重要的作用。
基于此，本文笔者就回弹法在混凝土检测中的应用进行简要阐述。
关键词：回弹法；混凝土检测；应用回弹法具有操作简便、成本低廉、准确可靠和检测数据读取快速等优点，被广泛地应用到建筑、交通和水利等行业的混凝土质量检测中。
但是回弹法需要借助测强曲线进行判断，跟钻芯法对比而言，其精度相对较差。
由于回弹法属于无损检测方法，对结构不产生损坏，在混凝土质量检测实践中依然是首选的检测方法。
1 回弹法检测混凝土的原理和特点1.1 回弹法检测混凝土的原理回弹法是利用一种弹簧驱动的重锤（回弹仪），通过传力杆，将重锤垂直弹向混凝土表面，并测定出重锤回弹距离，以回弹值作为混凝土强度判定指标，来最终推断混凝土强度的方法。
该方法的原理是混凝土硬度与抗压强度存在一定关系。
因为回弹距离与弹簧击锤的动能及动能被吸收的方式有关，混凝土吸收的能量与其应力应变有关，也就是与混凝土的强度和硬度有关。
相较于强度和硬度都较高的混凝土，强度和硬度都较低的混凝土所吸收的动能更多，因此作用于弹击锤使其回弹的动能就少，相应回弹距离也就越短。
利用回弹仪垂直弹射混凝土表面，根据回弹高度来确定混凝土硬度，然后结合混凝土硬度计算出混凝土抗压强度。
1.2 回弹法检测混凝土的特点1.2.1 能够准确反映混凝土的真实状态在建筑工程建设过程中，针对于混凝土结构性能评价，主要参考的是预留混凝土试块信息，而这些混凝土试块的成型、养护一般是在实验室标准条件下进行，这种条件必然与施工现场条件存在一定的差异，而这些差异能够通过混凝土硬度、强度等反映出来。
即使针对一些重要混凝土结构采用了现场条件养护，但在成型、受力、振捣等方面，依然与结构混凝土存在一些差异，这种差异也会通过混凝土结构强度值反映出来。
板壳类混凝土结构检测中回弹法的应用
板壳类混凝土结构检测中回弹法的应用回弹法检测混凝土强度的方法在我国使用非常广泛，当对工程结构质量有怀疑时，均可运用该法进行检测。
但是由于历史的原因和规程规范的变更，很多技术人员存在认识上模糊、操作不规范、随意性大、计算方法不当等问题，造成了较大的测试误差。
如何保证检测精度，使其在监督检验结构工程和混凝土质量中发挥应有的作用，已成为众多工程建设者所关注的话题。
一、回弹法检测应用在板壳类混凝土结构上存在的问题一直以来，回弹法检测现浇混凝土结构构件采取经过弹击方向和弹击面修正后的回弹值推定构件整体强度，这对于构件表层硬度所具有的代表性提出很高的要求。
本人以为目前在钢筋混凝土现浇板等水平薄型类结构构件检测中存在不足和值得探讨并注意的地方。
1、板的厚度较小导致检测值准确性较差现浇混凝土楼面板壳类结构，厚度一般在60～150mm之间，因为厚度方向尺寸较小，采用钻孔抽芯法不易取得质量较好、符合标准要求的芯样，实体强度检测时也多采用回弹法检测强度。
但因其壁太薄，混凝土受冲击后产生的振动过大，冲击能量损失较大，造成检测结果比实际值低，弹值准确性较差。
2、板壳类构件的混凝土质量对测强的影响现浇混凝土楼面板壳类结构在施工浇注时利用振动板或振动棒进行振实，导致混凝土中粗骨料下坠，砂浆上浮，板体均质性较差，通常表面0～30mm范围内粗骨料很少，加上板壳类构件厚度方向尺寸很小，板体混凝土均质性对构件承载能力的影响就非常明显。
运用回弹仪对同一板件检测时，表面向下弹击和底面向上弹击的强度换算值是不一样的。
3、不同条件混凝土对测强的影响采用山砂等非普通混凝土用材料配制的混凝土、泵送混凝土、混凝土构件表层干湿状况、构件混凝土龄期、构件混凝土实际抗压强度等情况对回弹值存在明显影响。
二、解决板壳类混凝土构件采用回弹法检测问题的对策1、针对板类构件振动过大的现象依据中华人民共和国行业标准《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）条文要求，检测前应对容易引起颤动的构件进行固定。
钻芯修正回弹法在混凝土强度检测中的应用
钻芯修正回弹法在混凝土强度检测中的应用摘要：现阶段，建筑工程结构性混凝土强度检测方法多种多样，然而，各类检测方法如果单独运用体现出一定的劣势，不仅会对混凝土结构自身造成破坏，同时，检测精准度难以把握。
对此，有必要将两种方法结合起来，发挥各自的优势，从而达到最优检测的目的，钻芯法与回弹法的结合不失为一种科学多快好省检测的方法，通过钻芯修正回弹法检测，能够从整体上提高混凝土强度检测精度，大大提高检测速度。
关键词：钻芯修正回弹法；混凝土强度；检测；应用我国正处于经济快速发展时期，各行业蒸蒸日上，其中建筑业在我国经济发展中占据重要地位，我国建筑结构主要运用到的建材是混凝土，不同建材需要采取不同的结构型式，对强度等级的要求也不一样，出于施工环境的差别，养护效果也有所不同，这给工程项目施工质量造成了影响。
因此，对混凝土强度质量进行检测、评估至关重要，能够把控建筑工程项目施工质量。
运用回弹法检测混凝土强度具有操作简单等优势，回弹- 钻芯是回弹法和钻芯法应用的检测方法，很大程度上弥补了单一使用的不足，能够较全面评价混凝土构件的强度情况和最大限度地减少对构件的损伤，有效地保证混凝土结构检测的精准性。
一、回弹法与钻芯法概述随着技术的不断发展研发出了回弹仪，回弹的研发伴随着许多测量方法的出现，其中回弹法的的应用范围相对来说比较广泛。
回弹法的原理是通过弹簧驱动钢锤，其中产生的推动力杆撞击混凝土表层后进行反弹，最大反弹距离与弹簧初始长度之比为回弹值。
通过测定反弹值推定混凝土强度，传力杆与回弹距离反映混凝土弹塑性，通过相关因素修正可从中检测出回弹距离与强度之间的联系，回弹距离在一定程度上反推动了混凝土的强度。
在我国当前混凝土质量检测中，大多数应用的回弹仪为直读型和数显型。
选择某回弹仪判定是否合格标准是是否有出厂合格证书，通过国家授权计量检定单位出具检定合格证书。
待检混凝土使用回弹仪测定质量，检测范围要求待检构件数量不多，对加工工艺相同构件进行抽检。
回弹法和钻芯法在混凝土抗压强度检测中的应用

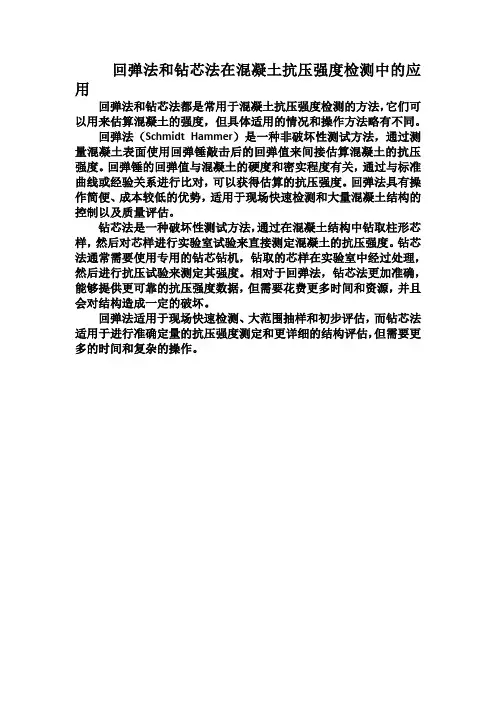

回弹法和钻芯法在混凝土抗压强度检测中的应用
回弹法和钻芯法都是常用于混凝土抗压强度检测的方法，它们可以用来估算混凝土的强度，但具体适用的情况和操作方法略有不同。
回弹法（Schmidt Hammer）是一种非破坏性测试方法，通过测量混凝土表面使用回弹锤敲击后的回弹值来间接估算混凝土的抗压强度。
回弹锤的回弹值与混凝土的硬度和密实程度有关，通过与标准曲线或经验关系进行比对，可以获得估算的抗压强度。
回弹法具有操作简便、成本较低的优势，适用于现场快速检测和大量混凝土结构的控制以及质量评估。
钻芯法是一种破坏性测试方法，通过在混凝土结构中钻取柱形芯样，然后对芯样进行实验室试验来直接测定混凝土的抗压强度。
钻芯法通常需要使用专用的钻芯钻机，钻取的芯样在实验室中经过处理，然后进行抗压试验来测定其强度。
相对于回弹法，钻芯法更加准确，能够提供更可靠的抗压强度数据，但需要花费更多时间和资源，并且会对结构造成一定的破坏。
回弹法适用于现场快速检测、大范围抽样和初步评估，而钻芯法适用于进行准确定量的抗压强度测定和更详细的结构评估，但需要更多的时间和复杂的操作。
回弹法在混凝土检测中的应用研究
． ５ ｍ， 同 时另 一 方 向尺 寸 小 于 ０ ． ３ ｍ， 或 者 受 检 构 件 数 量 侵蚀或 内部有缺陷等） 。水泥品种 、 骨料粗细、 骨料粒径、 配合 比、 尺寸小于 ４ 大于３ ０而且不需对单个构件强度进行推定，那么可 以适 当减少 混凝土碳化 、 龄期 、 模 板、 泵送 、 高强等因素都会影响 回弹法检测 测 区数 量， 但注 意不 应 少 于 ５个 。 相 邻 测 区 的 间 距 控制 在 ２ ｍ内， 的 结果 【 １ ］ ， 通 常情 况 下 要根 据 不 同 的 混凝 土 强 度 选 择 不 同 的 回 弹 仪， 检 测 一 般混 凝 土 强 度 使 用 标称 能量 ２ ． ２ ０ ７ Ｊ的 回弹 仪 即可 。
相对应 ； 在钢砧 （ 洛 氏硬 度 ＨＲ Ｃ为 ６ ０ ± ２ ） 上， 回 弹 仪 的率 定 值 检 上 。 构件 的重要部位 、 薄弱部位必须布置测区， 并且应该避开预埋 测为 ８ ０ ＿ ＋ ２ ；数 字 式 回 弹 仪显 示 的 回弹 值 与 指 针 直 读 示 值 的 差 不 件 ， 测 区的面积不应大于 ０ ． ０ ４ ｍ 。 测 区应该标有清 晰的编号 ， 并记
综 述 与 交 流
【 文章编号 】 １ ６ ７ ２ — １ ６ ７ ５ （ ２ ０ １ ３ ） ０ ９ — ０ ３ ５ ２ — ０ ２
建材 发 展 导 向 ２ ０ １ ３年 ５月
回弹法在混凝土检测中的应用研究
韦超 明
（ 广西科诚建设工程质量检测科技有限公司 广西 南宁市 ５ ３ ０ ０ ０ ０ ）
测 区离构件 端部或施 工缝边缘 的距 离不宜大于 ０ ． ５ ｍ，且不宜 小
于０ ． ２ ｍ。
３ 回弹法在混凝 土检测 中的应用
回弹法在水利工程混凝土检测中的应用分析
回弹法在水利工程混凝土检测中的应用分析摘要：随着我国基础建设项目的增多，水利工程逐渐扩大规模。
混凝土是建设水利工程的重要原料，相关人员在检测水利工程混凝土强度和硬度的过程中大多使用回弹法，这种方法的优势非常明显，但是在应用过程中仍然存在一定的问题，亟需进行改进。
基于此，本文首先简单介绍回弹法的基本情况，然后深入分析回弹法在水利工程混凝土检测中的应用。
关键词：回弹法；水利工程；混凝土检测；应用分析引言建筑混凝土结构检测的过程中采用回填法检测技术，不仅能够提升整体结构检测结果的准确性和可靠性，还能促使各项检测工作的良好开展和落实，具有一定的应用价值和意义。
因此，在建筑混凝土结构检测期间，应重视回弹法检测技术的使用，完善整体技术方案和模式，全面彰显回弹法检测技术的价值和效用,达到预期的结构检测目的。
1回弹法检测原理回弹法是利用弹簧带动重锤在传动杆作用下,将其精确地弹射到混凝土表面,通过计算其反弹距离,从而对结构的性能进行评估。
由于测量时主要集中于混凝土表层,该项技术又被视为表层硬化技术,其揭示了混凝土抗压能力与抗压强度的联系。
采用直射式回弹仪可以评估普通混凝土结构的抗压能力。
当弹头施加到混凝土表层时会受到弹性作用,从而使得弹头的弹性值(即反弹值)随着混凝土的硬度增加,呈现出特殊的正反馈曲线。
通过测量混凝土的回弹率,可以估算其表面硬度,从而得出其抗压能力。
在特定条件下,回弹法可以用来评估混凝土的强度,并作为混凝土强度检测的重要参考。
具体条件如下:(1)未进行标准养护试件或未按照规定制作的试件,不能采用该方法。
(2)当标准养护试件和构件在材料配比、水灰比等方面存在显著差异,以至于试件无法反映构件质量时,应采取相应措施以确保其符合要求。
(3)当试验结果显示,标准养护试件或同条件试件的强度不能满足标准要求,且存在质疑时,应采取措施确保结构或构件的安全性和可靠性。
2回弹法在水利工程混凝土检测中的应用2.1应用回弹法时的准备工作将回弹法应用于混凝土质量检测,首先需要保证前期准备工作顺利落实,在这个过程中主要需要完成明确准备要求和收集资料方面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
回弹法在混凝土检测中的应用
摘要：在混凝土检验中，回弹法由于其自身的无破坏、灵活、轻便的特征有着
普遍的应用空间。
可是，现实的检验工作中回弹法可不可以达到预期的检验效果，有待分析检验结果是不是精准、客观，这其中要清楚确定影响检验结果的原因，
认识检测过程，控制不良原因的影响，使用合理有效的检验方法。
本文分析了回
弹法在混凝土检测中的应用。
关键词：混凝土检测；回弹法；应用
引言：
作为混凝土检验的一项关键方法，回弹法检验在近期获得了相关方面的高度关注。
回弹
法检测应用至今，其操作程序、计算方法与注意事项等问题已经特别成熟与完善，但因为项
目人员的技术知识不过关或疏忽等工作态度问题，一些项目的混凝土的抗压强度监测数据依
然存在相对大误差，关系到建筑项目施工进度与项目质量，要引起相关人员与部门的关注，
要最大程度确保检验结果的准确性和可靠性。
1、回弹法检测的原理和特征
因为混凝土的抗压强度直接影响到其表面硬度，当锤击打在混凝土表面上的回弹仪的弹
击时，有着特殊比例关系的是回弹高度和混凝土表面硬度。
因此混凝土表面硬度用回弹值反映，混凝土的抗压强度再依据表面硬度来推求。
用回弹法检验混凝土抗压强度，尽管检验精
度不高，但是简单的设备、测试速度快、方便操作，并且检验费用低，而且混凝土的正常应
用不会被破坏，因此回弹法检验在现场测定中应用相对多。
但影响回弹法正确性的原因也相
对多，像仪器功能、操作技术、气候条件等。
所以，一定要掌握准确的操作技术，关注回弹
仪的保养与校正。
《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2001）中规定：回弹
法检验混凝土为7-1000d的龄期，不适用于内部存在问题或表层和内部质量有显著差异的混
凝土构件与特种成型工艺制作的混凝土的检验。
2、回弹法在混凝土检测中的具体应用
2.1?进行率定试验
应用回弹仪实施鉴定混凝土强度的时候，鉴定结果的正确性关键受回弹仪的质量与回弹
仪的测试功能2个方面原因的影响。
在应用回弹仪实施检测混凝土以前，首先要调整回弹仪
的平均率定，通常状况下，洛氏硬度在60左右的回弹仪定要在80左右的平均率。
在应用回
弹法对混凝土实施批量检验的时候，为了确保结果的正确性，要在检验的时候及时的对回弹
仪的平均率定实施校准。
2.2?明确回弹法的应用范围
回弹法在混凝土的检验形式中是一种应用范围相对广的检验方法，但是不是一种广泛适
用的检验方法，它有自己的适用区域，因此为了确保检验结果的正确性，清楚回弹法的适用
范围特别重要。
有关规定对回弹法的适用区域规定如下：在应用回弹法对混凝土实施检验的
时候，要确保混凝土的表层质量相对有代表性，要确保混凝土的年龄与抗压强度在一定的区
域内，要确保被检验的混凝土内外的质量相同。
2.3要正确选择测区
检验构件布置测区时，要控制相邻两测区的距离在2m 以内，测区离构件端部或施工缝
边缘不能大于0.5m的间距，而且不能小于0.2 m，测区要选在让回弹仪处于水平方向检验混
凝土浇筑面，并要选择对称的两个可测面上，假如不可以满足这一需求时，也能选择一个可
测面上，但必须要分布平均，在构件的关键位置和薄弱位置一定要布置测区，并要避开预埋件。
测区不能大于0.04m2的面积。
当遇到薄壁小构件时，要实施固定，不然会导致回弹能
量的损失，让检验结果偏低。
3、回弹法现场检测过程
3.1读取回弹值
检测试样要随机抽取不少于相同构造或构件总数的30%而且构件数量≮1件。
每一结构
或构件测区数≮10个，某一方向小于4.5m尺寸而且另一方向尺寸小于0.3m的构件其测区数
量≮5个相邻两测区的距离2m以内，测区离构件端部或施工缝边缘不能大于0.5m的间距，
而且不能小于0.2m；测区面积不能大于0.04m2（20cm×20cm）。
测点平均分布所选测区比
较平整与清洁，蜂窝与麻面不存在，也没有裂缝、裂纹、剥落、层裂等情况，每一回弹值读
数都精确到1，不小于20mm的测点距离，在检验时回弹仪的轴线一直垂直于被检验区的测
点所在面，如果遇圆形构件其表面曲率半径要小于250mm。
3.2检测面处理
回弹法实施检验混凝土抗压的强度时，要平整清洁的表面，浮浆、蜂窝、油垢、疏松层
和麻面不可以有，如浮浆和麻面构件在实际检验时遇到，在回弹前必须要用砂轮磨平，不可
以有残留碎屑或粉末，否则结果就会偏低。
检测面还要保证干燥，这是因为混凝土含水率对
其表面硬度会形成影响，水泡后还会降低表面的硬度，浸水或者潮湿混凝土，要等到表面干
燥以后，再进行检验，最好应用自然干燥方法，禁止应用热火等强制方法来干燥，防止混凝
土的面层灼伤，从而关系到混凝土检验的精确度。
3.3碳化深度的测试取值
在碳化深度的检测中，碳化深度值为测试孔洞的垂直深度要注意，而不是孔洞呈现的非
垂直间距。
测试时，一定要清理干净孔洞内的粉末与碎屑再测量，不然已碳化与没有未碳化
的界线很难区分，导致测试误差。
最好用游标卡尺之类的专用测量工具进行测量碳化深度值时，目测方法不能用。
此外，在检验粉刷砂浆覆盖的构件碳化深度时，要非常注意因为测试
面受水泥砂浆的充填渗透影响，其相对高的表层含碱量，而变红的是用于碳化检测的酚酞酒
精溶液遇碱，非常容易让人错误地认为这处的碳化深度值非常小。
但假如仔细的查看测试孔，能够发现外表层颜色相对深，而孔内混凝土颜色相对浅，混凝土实际的碳化是深度颜色相对
浅部分的厚度。
遇到这种状况，检验人员必须要注意。
3.4修订回弹值而且处理
首先，把每个测区中16个回弹值汇中最大的3个值与最小的3个值消除，这样平均其他10个回弹值，作为测区的回弹平均值，表示为Rm；其次，由于以回弹仪水平方向测试混凝
土构件侧面中的数据为基础的回弹值测量抗压强度的公式，那么假如测试的时候满足不了上
面条件的时候，回弹值就要依据测试的回弹仪轴线与水平方向角度修订；再次，修订水平方
向检验混凝土浇筑底面和顶面；最后，以修订以后的平均回弹值和碳化深度为基础，查看侧
墙曲线，就能够算出测区混凝土强度换算值―f1cu。
能够通过下面公式确定构造和混凝土强
度推定值fcu：假如构造测区数不超过10个的话，那么fcu，e=f1cu，min；假如构造测区小
于10.0MPa强度值的时候，fcu，e<10.0MPa；假如构造测区数不超过10个而且依据批量检
验的时候，那么要通过：fcu，e=mf1cu-1.645sf1cu实施计算。
3.5测试要标准，不可以随意操作
因为回弹法简便易行的操作过程，检验的时候因为技术要求被疏忽与实际检测中非常少
有人严格依照规范规定的技术要求实施标准操作就形成了相对大的测试误差，不能确保回弹
质量。
所以，标准操作是必要的。
在标准操作的时候要做到3个方面的内容，首先，检验人
员要持有相关的资格证书与通过专业培训。
其次，建设、监理、施工和检验单位一起商定检
验方案。
最后，增强检验人员的职业道德素养与增强检测者的责任心。
通过这些方面的努力
从而完成回弹法在混凝土检验中的标准操作。
结语
混凝土现在在各个建筑项目中都有着普遍的应用空间，对混凝土的强度实施检验对确保
项目安全，对维护项目质量具有关键的意义。
值得注意的是，回弹法的检验对象是施工现场
的混凝土，其检验结果只可以作为评价现场混凝土强度或解决混凝土质量问题的根据之一，
不可以代表整体项目完成时的现实混凝土抗压强度，现实混凝土抗压强度要是通过回弹法检
测数据与试块的检测结果综合对比获得的可靠数据。
参考文献
[1]吴玉妹.回弹法检测混凝土抗压强度的可靠性探讨[J].门窗，2014（2）：275-276.
[2]鲍康生.回弹法在混凝土检测中应用的几点思考[J].江苏商报?建筑界，2013（24）
[3]赵茂.混凝土检测中回弹法的应用研究[J].科技创新与应用，2014（26）.。
