回弹法检测混凝土
回弹法检测混凝土强度技术规程 国标
回弹法检测混凝土强度技术规程是国家标准中用于评定混凝土强度的重要技术规范。
该规程通过测量混凝土表面回弹值来间接评定混凝土的强度，是一种简单、快速、经济的混凝土强度检测方法。
本文将对回弹法检测混凝土强度技术规程进行详细解读，从以下几个方面进行阐述。
一、回弹法检测混凝土强度技术规程的概述1.1 技术规程的起源和背景1.2 技术规程的编制目的和意义1.3 技术规程的适用范围和对象二、技术规程的基本原理与方法2.1 回弹法检测混凝土强度的原理2.2 回弹法检测设备的选用与校准2.3 回弹法检测的具体步骤与方法2.4 回弹法检测结果的分析与评定标准三、技术规程的实施要求与注意事项3.1 检测前的准备工作3.2 检测过程中的操作要点3.3 检测结果的记录与报告3.4 检测设备及环境要求四、技术规程的应用与展望4.1 回弹法在混凝土工程中的应用现状4.2 回弹法的优缺点及存在的问题4.3 技术规程的完善与发展方向通过对回弹法检测混凝土强度技术规程的详细解读，使读者对该技术规范的要求和应用有一个全面、系统的了解，为混凝土强度检测工作提供有力的指导和支持。
同时也能够为进一步完善和发展混凝土强度检测技术提供借鉴和参考。
技术规程的基本原理与方法2.1 回弹法检测混凝土强度的原理回弹法是一种通过测量混凝土表面回弹值来间接评定混凝土的强度的非破坏性检测方法。
其原理基于混凝土是一种非均匀材料，其内部结构不均匀，存在许多缺陷和孔隙，以及各种各样的材料组成和结构。
当冲击钢珠击打混凝土表面时，其能量会部分地传递到混凝土内部，并且受到内部结构特点的影响。
混凝土的密实性和强度越高，其回弹值就越低。
通过回弹值的测定，可以大致评估混凝土的强度。
2.2 回弹法检测设备的选用与校准在进行回弹法检测时，应选择质量可靠的回弹仪，并且定期进行校准，以保证其测试结果的准确性和可靠性。
回弹仪应具有适当的重量和弹簧刚度，以确保冲击钢球和仪器的稳定性和一致性。
回弹法检测混凝土强度
回弹法检测混凝土强度1 检测原理及特点1.1 原理由于混凝土的抗压强度与其表面硬度之间存在某种相关关系，而回弹仪的弹击锤被一定的弹力打击在混凝土表面上，其回弹高度（通过回弹仪读得回弹值）与混凝土表面硬度成一定的比例关系。
因此以回弹值反映混凝土表面硬度，根据表面硬度则可推求混凝土的抗压强度。
1.2 特点用回弹法检测混凝土抗压强度，虽然检测精度不高，但是设备简单、操作方便、测试迅速，以及检测费用低廉，且不破坏混凝土的正常使用，故在现场直接测定中使用较多。
影响回弹法准确度的因素较多，如操作方法、仪器性能、气候条件等。
为此，必须掌握正确的操作方法，注意回弹仪的保养和校正。
《回弹法检测混凝土抗压强度技术规程》（ JG J/T23-2001）中规定：回弹法检测混凝土的龄期为7 d～1 000 d，不适用于表层及部质量有明显差异或部存在缺陷的混凝土构件和特种成型工艺制作的混凝土的检测，这大大限制了回弹法的检测围。
另外，由于高强混凝土的强度基数较大，即使只有15% 的相对误差，其绝对误差也会很大而使检测结果失去意义。
2 仪器测量回弹值使用的仪器为回弹仪。
回弹仪的质量及其稳定性是保证回弹法检测精度的技术关键。
2.1 类型国回弹仪的构造及零部件和装配质量必须符合《混凝土回弹仪》（ JJG 817-93）的要求。
回弹仪按回弹冲击能量大小分为重型、中型和轻型。
普通混凝土抗压强度不大于C50 时，通常采用中型回弹仪；混凝土抗压强度不小于C60 时，宜采用重型回弹仪。
传统的回弹仪是通过直接读取回弹仪指针所在位置读数来测取数据的，为一直读式。
目前已有的新产品有自记式、带微型工控机的自动记录及处理数据等功能的回弹仪。
2.2 影响检测性能的因素影响回弹仪检测性能的主要因素有：①回弹仪机芯主要零件的装配尺寸，包括弹击拉簧的工作长度、弹击锤的冲击长度以及弹击锤的起跳位置等。
②主要零件的质量，包括拉簧刚度、弹击杆前端的球面半径、指针长度和摩擦力、影响弹击锤起跳的有关零件。
回弹法检测混凝土抗压强度(PPT)
测试环境与仪器
回弹仪的性能、测试角度、 环境温度和湿度等因素都 会影响回弹值的准确性。
05
提高回弹法检测混凝土抗压 强度的准确度
选择合适的回弹仪
要点一
回弹仪的规格和型号
选择符合国家标准的回弹仪，确保其技术参数和功能满足 检测要求。
要点二
回弹仪的保养与维护
定期对回弹仪进行保养和校准，确保其测量准确性和可靠 性。
混凝土配合比的影响
水灰比
水灰比的大小直接影响混凝土的 硬化过程和强度，水灰比越大，
回弹值越高。
单位用水量
单位用水量过多会导致混凝土离析、 泌水，影响回弹值。
砂率
砂率过小，粗骨料空隙大，混凝土 强度低；砂率过大，粗骨料空隙小， 混凝土硬化后干缩大，导致回弹值 不稳定。
混凝土养护条件的影响
养护温度
养护温度过高或过低都会影响混 凝土的硬化过程和强度，从而影
回弹仪的选用与保养
选用
根据工程需要和实际情况选择合适的回弹仪，确保其精度和可靠性。
保养
定期对回弹仪进行保养，包括清洗、润滑和校准等，以保证其正常工作和延长使用寿命。
回弹仪的操作步骤与注意事项
1. 准备
检查回弹仪各部件是否完好，安装好冲击装置。
2. 调零
调整回弹仪的指针为起始位置0。
回弹仪的操作步骤与注意事项
数据处理方法
采用合适的数据处理方法，如统计回归分析、 神经网络等，以提高检测结果的准确性和可 靠性。
06
案例分析
实际工程中回弹法检测的应用案例
案例一
某高速公路桥梁工程
案例二
某大型公共建筑
案例三
某住宅小区
案例分析：某桥梁工程混凝土抗压强度检测
回弹法检测混凝土强度实验
回弹法检测混凝土强度实验回弹法检测混凝土强度实验是一种非破损性的混凝土强度检测方法，它通过测量混凝土表面硬度的变化来推算混凝土的强度。
这种方法具有简单、快速、经济、无损等优点，因此在混凝土工程中得到了广泛的应用。
一、实验原理回弹法检测混凝土强度实验的原理是基于混凝土表面硬度和强度的关系。
混凝土的硬度与强度之间存在一定的正相关关系，因此可以通过测量混凝土表面的硬度来推算其强度。
回弹仪是一种专门设计的测量仪器，它可以测量混凝土表面的硬度并记录下数值。
通过测量多个点的回弹值，可以对整个混凝土构件的强度进行评估。
二、实验步骤1.选择实验样本：选择需要检测的混凝土构件，并记录其尺寸、形状、龄期等信息。
2.确定检测区域：在构件表面选择合适的检测区域，一般选择在构件的表面平整、无装饰层、无损伤等部位。
3.安装回弹仪：将回弹仪安装在选定的检测区域，确保仪器稳定且与混凝土表面接触良好。
4.测量回弹值：按照回弹仪的使用说明，逐个测量选定区域的回弹值，并记录下每个点的数值。
5.选择统计方法：根据测量的回弹值，选择合适的统计方法来评估混凝土的强度。
常用的方法有平均法和概率法等。
6.计算强度推定值：根据选定的统计方法和测量的回弹值，计算混凝土的强度推定值。
7.判断是否需要修正：根据实际情况，判断是否需要对强度推定值进行修正。
例如，当检测区域的混凝土质量不均匀时，需要进行修正。
8.输出结果：根据最终得到的强度推定值，给出混凝土构件的强度评估结果，并给出相应的建议和措施。
三、实验注意事项1.在选择实验样本时，要确保选取的样本具有代表性，能够反映整个混凝土构件的实际情况。
2.在安装回弹仪时，要确保仪器稳定且与混凝土表面接触良好，避免出现误差。
3.在测量回弹值时，要按照回弹仪的使用说明进行操作，确保测量结果的准确性。
4.在选择统计方法时，要根据实际情况选择合适的方法，确保评估结果的可靠性。
5.在计算强度推定值时，要根据选定的统计方法和测量的回弹值进行计算，确保结果的准确性。

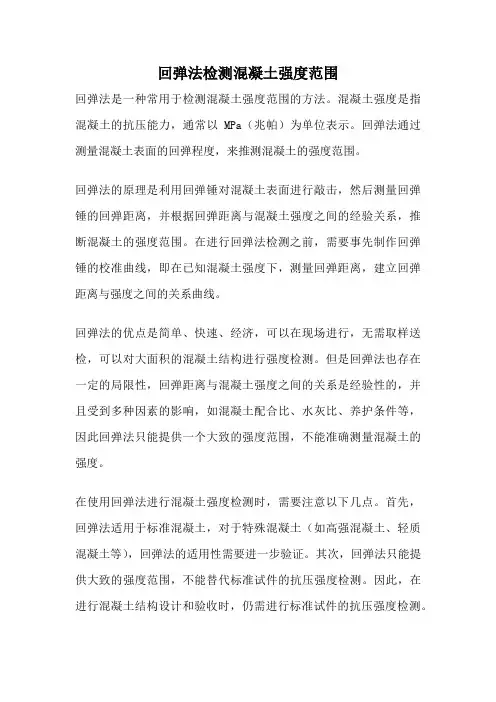

回弹法检测混凝土强度范围
回弹法检测混凝土强度范围回弹法是一种常用于检测混凝土强度范围的方法。
混凝土强度是指混凝土的抗压能力，通常以MPa（兆帕）为单位表示。
回弹法通过测量混凝土表面的回弹程度，来推测混凝土的强度范围。
回弹法的原理是利用回弹锤对混凝土表面进行敲击，然后测量回弹锤的回弹距离，并根据回弹距离与混凝土强度之间的经验关系，推断混凝土的强度范围。
在进行回弹法检测之前，需要事先制作回弹锤的校准曲线，即在已知混凝土强度下，测量回弹距离，建立回弹距离与强度之间的关系曲线。
回弹法的优点是简单、快速、经济，可以在现场进行，无需取样送检，可以对大面积的混凝土结构进行强度检测。
但是回弹法也存在一定的局限性，回弹距离与混凝土强度之间的关系是经验性的，并且受到多种因素的影响，如混凝土配合比、水灰比、养护条件等，因此回弹法只能提供一个大致的强度范围，不能准确测量混凝土的强度。
在使用回弹法进行混凝土强度检测时，需要注意以下几点。
首先，回弹法适用于标准混凝土，对于特殊混凝土（如高强混凝土、轻质混凝土等），回弹法的适用性需要进一步验证。
其次，回弹法只能提供大致的强度范围，不能替代标准试件的抗压强度检测。
因此，在进行混凝土结构设计和验收时，仍需进行标准试件的抗压强度检测。
回弹法的使用步骤如下。
首先，选择测量点，通常应选择典型的表面平整、无明显缺陷的区域进行测量。
然后，将回弹锤垂直于混凝土表面敲击，每个测点至少进行3次敲击，并记录回弹距离。
最后，根据回弹距离与强度之间的关系曲线，推测混凝土的强度范围。
需要注意的是，由于回弹法受到多种因素的影响，包括混凝土的配合比、水灰比、养护条件等，因此在进行回弹法检测时，应根据具体情况进行修正。
此外，在进行回弹法检测时，还应注意回弹锤和测量仪器的使用和维护，以保证测量结果的准确性和可靠性。
回弹法是一种常用的混凝土强度范围检测方法，具有简单、快速、经济的优点。
但是回弹法只能提供一个大致的强度范围，不能替代标准试件的抗压强度检测。
回弹法检测混凝土抗压强度
大，被混凝土吸收的能量就多，回传给重锤的能量就少；相反，混凝土
表面硬度高，受弹击后的塑性变形小，吸收的能量接反映了混凝土的抗压强度。利用回弹
仪测量弹击锤的回弹值，再利用回弹值与混凝土表面硬度(强度)的关系，
碳化：混凝土表面在空气中的二氧化碳和水分的作用
下，表层的氢氧化钙转化成碳酸钙硬壳。
碳化的影响：混凝土强度等级相同时，回弹值随碳化
深度的增大而增大。
d
m
用酚酞酒精遇到碱性
物质变色的化学原理检测混
凝土碳化深度。
回弹法检测混凝土强度
技术规程
3.回弹值计算
(1)平均回弹值的计算
将每个测区16个测
点中的三个最大值和三个
针；
7-刻度尺；8-导杆；9-压力弹簧；10-调整螺丝；11-按钮；12-挂
钩
回弹法检测混凝土强度
技术规程
回弹法检测混凝土抗压强度技术规程JGJ/T232001
1.测区及测点要求
≤2m
≥20m
m
20c
m
L≥3m
尽量选择混凝土浇注侧面进行水平方向的回弹测试。
回弹法检测混凝土强度
技术规程
2.碳化深度的测量
查国家统一或地区测强曲线表
(优先选择地区测强曲线)
根据统计学原理推定混凝土构件强度
(平均值、方差、最小值)
THANKS
最小值剔除，余下的10个
回弹值取平均值作为该测
区的平均回弹值，精确至
0.1。
10
Rm Ri / 10
i 1
式中：Rm—测区平均回弹值，精确至
0.1
Ri—第 i 个测点的回弹值
回弹法测混凝土强度
回弹法测混凝土强度．回弹法测混凝土强度一、回弹法测混凝土强度的原理回弹法是测定混凝土表面硬度从而推定混凝土整体强度的力学用检测根据混凝土强度与表面硬度之间存在的相关关系，方法之一。
即采用定值动能混凝土表面硬度的方法间接检验或推定混凝土强度，其回跳值与表面硬度也存在着相关关的弹簧与钢锤冲击混凝土表面，建立混凝土强度与回跳值的相关关系—数因此通过试验的方法，系。
这就是回弹法并以此来确定混凝土的抗压强度，学模型或相关曲线，测混凝土强度的基本原理。
二、仪器的操作方法提高测试的准正确使用和操作回弹仪，可以较好地发挥其效能，确性。
因此仪器操作需要有一定的规程，在操作回弹仪的全过程中，都应注意持握回弹仪姿势，一手握住回弹仪中间部位起扶正的作用，另一手握压仪器的尾部对仪器施加压力同时也起辅助扶正作用。
慢推进用力均匀缓慢，扶正对准测试面。
回弹仪的操作要领是：快读数。
三、测试方法一般规定3.1 、结构或构件混凝土强度检测可采用下列两种方式：1 适用于单个结构或构件的检测。
（1）单个检测）批量检测适用于在相同的生产工艺条件下，2（混凝土强度等养护条件基本相同且龄期相近的结构或成型工艺、原材料、级相同、．且不得少30%构件。
批量检测时，抽检数量不得少于同批构件总数的个。
抽检构件时，应遵循随即抽取重点部位或有代表型的构件。
于10 2、每一结构或构件的测区符合些列规定：个对于某一方向尺寸小）每一结构或构件的测区数不应少于（110但不的构件，其测区数量可适当减少，于4.5m且另一方向小于0.3m 个。
应少于5，测区离构件端部或施工2m（2）相邻两测区的间距应最大不超过。
缝边缘的距离不大于0.5m且不小于0.2m测区应尽量选在使回弹仪处于水平方向检测混凝土的侧面。
（3）可使回弹仪处于非水平方向检测混凝土的浇当不能满足这一要求时，筑侧面、表面或底面。
测区宜选在构件的两个对称可测面上，也可选在一个可测面（4）必须布置测区并上且应分布均匀。
回弹法检测混凝土强度
2.人员与仪器
三、仪器的检定
（一）回弹仪检定周期为半年，当回弹仪具有下列情况之 一时，应由法定计量检定机构按行业标准《回弹仪》JJ817 进行检定：
1、新回弹仪启用前； 2 、超过检定有效期限； 3 、数字式回弹仪数字显示的回弹值与指针直读示值相 差大于1； 4 、经保养后，钢砧率定值不合格； 5 、遭受严重撞击或其他损害。（3.2.1条）
我国回弹规程的历史发展 《回弹法评定混凝土抗压强度技术规程》
（JGJ 23—85） 《回弹法检测混凝土抗压强度技术规程》
（JGJ/T 23—92） 《回弹法检测混凝土抗压强度技术规程》
（JGJ/T 23—2001） 《回弹法检测混凝土抗压强度技术规程》
（JGJ/T 23—2011）
返回目录
1 概述 1 概述
1.1回弹法的原理
强度
硬度(回弹值) 碳化深度
贵州建筑科学研究检测中心
1 概述
混凝土表面硬度与混凝土极限强度存在一 定关系，回弹仪的弹击重锤被一定弹力打击在 混凝土表面上，其回弹高度和混凝土表面硬度 存在一定关系。这样可以利用回弹仪测试混凝 土表面硬度，再结合混凝土碳化深度从而测定 混凝土强度。
表6-5
检测批容 量
检测类别和样本最小容量
A
B
C
检测批容量
检测类别和样本最小容量
A
B
C
2～8
2
2
3
801～1200
32
80
125
9～15
2
3
5
1201～3200 50
125 200
16～25
3
5
8
3201～ 10000
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、能较灵活地反映出弹击杆、弹击锤和中心导杆的加工精度以及工作时三
者是否在同一轴线上。若不符合要求，则率定值低于78，会影响测试值。
3、转动呈标准状态回弹仪的弹击杆在中心导杆内的位置，可校验仪器本身
测试的稳定性。
4、在仪器其他条件符合要求的情况下，用来校验仪器经使用后内部零件有
无损坏或出现某些障碍，出现上述情况时率定值偏低且稳定性差。
三、回弹仪检测混凝土抗压强度的影 响因素
（一）原材料的影响 1、水泥的影响；2细骨料的影响；3粗骨料
的影响；4外加剂的影响 （二）成型方法的影响 （三）养护方法及湿度的影响 （四）碳化及龄期的影响 （五）模板的影响 （六）其他
四、回弹法检测
（一）检测准备 （二）检测方法 （三）数据处理
五、结构或构件混凝土强度计算
（一）测区混凝土强度值的确定 （二）结构或构件混凝土强度的计
Байду номын сангаас算 （三）结构或构件检测及计算举例
（四）、回弹仪的操作、保养及校验
1、操作 2、保养 3、校验
1．弹击杆 2.混凝土构件试面3.仪壳 4.指针滑块 5.刻度尺 6.按钮 7.中心导杆8.导向法兰 9.盖帽 10.卡环 11.尾盖12.压力弹簧 13.挂 钩 14冲击锤 15.缓冲弹簧 16. 弹击拉簧 17.弹簧座 18.密封毡圈 20.调整螺栓 21.紧固螺母 22.弹簧片 23.指针轴
Y------重锤回弹的距离；
H------弹簧的初始拉伸长度。
（三）回弹法测强的误差范围
对回弹法测强误差的估计，一般采用在实验室内通过试块试验制
定测强曲线作为测定误差，或以验证性实测误差作为测定误差。
关于混凝土结构强度的检查误差，与试块混凝土强度的检测误差，
这两者之间的差异，尚待进一步研究。
二、回弹仪
（一）回弹仪的类型、构造及工作原理
（二）影响回弹仪检测性能的主要因素
1、机芯主要零件的装配尺寸
2、主要零件的质量
3、机芯装配质量
（三）、钢砧率定的作用
试验研究表明，钢砧率定的作用主要为：
1、当仪器为标准状态时，校验仪器的冲击能量是否等于或接近于2.207J，
此时在钢砧上的率定值应为80±2，此值作头校验仪器的标准之一。
一、回弹法的发展及基本原理
（一）回弹法的发展应用
（二）回弹法的基本原理
回弹法是用一弹簧驱动的重锤，通过弹击杆(传力杆），弹击混凝
土表面，并测出重锤被反弹回来的距离，以回弹值作为与强度相关的
指标，来推定混凝土强度的一种方法。由于测量在混凝土表面进行，
所以属于表面硬度法的一种。
回弹值：以重锤回弹的距离与拉力弹簧初始拉伸长度比值的百倍整数 为被测混凝土的回弹值 (W＝y／H×100)
