机床夹具及其设计思考题
《机械制造装备设计》2版 习题思考题解答 第14章 金属切削机床夹具设计
第14章 金属切削机床夹具设计14.1 什么叫工件的定位?答：定位：加工前，使工件在机床上或夹具中占有某一正确的位置。
14.2 何谓“六点定则”？工件在夹具中定位是否一定要完全限制其六个自由度才算定位合理?答：六点定则：用空间合理布置的六个支承点限制工件的六个自由度。
不一定。
14.3 何谓欠定位和重复定位?试举例说明。
答：欠定位：该限的自由度没有限——绝不允许重复定位：重复限制一自由度——一般不允许14.4 采用“一面两销”定位时，为什么其中一个应为“削边销”?怎样确定削边销的安装方向、双销直径尺寸和公差?答：消除过定位；安装：削边方向垂直于两销连心线, 其尺寸列于表之中，有关参数可查“夹具标准”等资料。
14.5 在夹具设计中，基准重合与基准不重合的含义是什么?答：基准重合：工序基准与定位基准重合基准不重合：工序基准与定位基准不重合14.6 何谓定位误差?答：定位误差：由于基准不重合误差和基准位移误差，使工序基准相对于刀具在加工尺寸方向上的最大变动范围。
14.7 常用的定位表面有哪些？应该怎样分析与计算工件在夹具定位时所产生的定位误差？答：常用的定位表面：平面定位、孔定位、外圆定位。
常见定位方式的定位误差见表14.6。
14.8 如图题14.8所示阶梯形工件，B 面和C 面已加工合格。
今采用题14.8图a 和题14.8图b 两种定位方案加工A 面，要求保证A 面对B 面的平行度为02'(用角度表示)。
已知L ＝100mm ，B 面与C 面之间的高度5.0015+=h mm 。
试分析这两种定位方案的定位误差，并比较它们的优劣。
答：方案Ⅰ 加工A 面的定位基准与设计基准重合，因此定位误差为01=∆D ； 方案Ⅱ 如图所示，定位基准面B 、C 的高度公差为，支承钉距离为100mm ， 因此，定位误差为1005.0arctan 2=∆D 。
因此，方案Ⅰ定位精度高，优于方案Ⅱ；但是方案Ⅰ定位操作复杂。

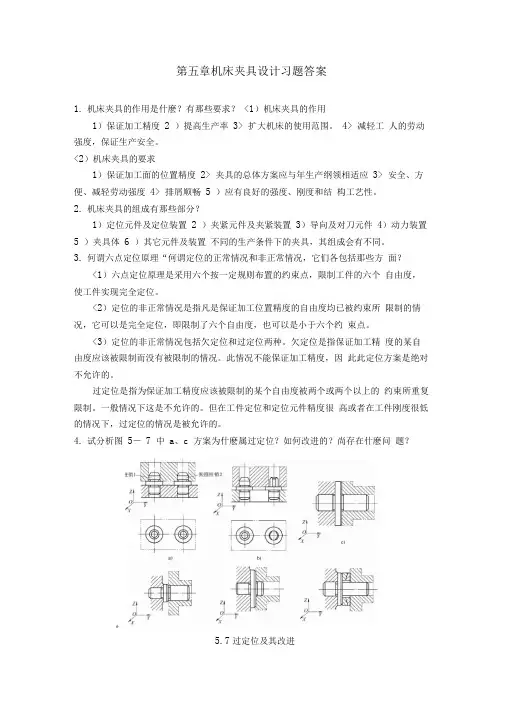

机械制造装备设计方案第五章习题答案
第五章机床夹具设计习题答案1.机床夹具的作用是什麽？有那些要求？<1）机床夹具的作用1）保证加工精度2 ）提高生产率3> 扩大机床的使用范围。
4> 减轻工人的劳动强度，保证生产安全。
<2）机床夹具的要求1）保证加工面的位置精度2> 夹具的总体方案应与年生产纲领相适应3> 安全、方便、减轻劳动强度4> 排屑顺畅5 ）应有良好的强度、刚度和结构工艺性。
2.机床夹具的组成有那些部分？1）定位元件及定位装置2 ）夹紧元件及夹紧装置3）导向及对刀元件4）动力装置5 ）夹具体6 ）其它元件及装置不同的生产条件下的夹具，其组成会有不同。
3.何谓六点定位原理“何谓定位的正常情况和非正常情况，它们各包括那些方面？<1）六点定位原理是采用六个按一定规则布置的约束点，限制工件的六个自由度，使工件实现完全定位。
<2）定位的非正常情况是指凡是保证加工位置精度的自由度均已被约束所限制的情况，它可以是完全定位，即限制了六个自由度，也可以是小于六个约束点。
<3）定位的非正常情况包括欠定位和过定位两种。
欠定位是指保证加工精度的某自由度应该被限制而没有被限制的情况。
此情况不能保证加工精度，因此此定位方案是绝对不允许的。
过定位是指为保证加工精度应该被限制的某个自由度被两个或两个以上的约束所重复限制。
一般情况下这是不允许的。
但在工件定位和定位元件精度很高或者在工件刚度很低的情况下，过定位的情况是被允许的。
4.试分析图5－7 中a、c 方案为什麽属过定位？如何改进的？尚存在什麽问题？d)5.7过定位及其改进图5.7 a ）:工件下底面有俩个短圆柱销台阶面支撑，为平面约束，限制 3 个自由度，而每个短圆柱销插入工件孔内，限制了2个自由度，因此共限制了7个自由度，超出了6个，即y方向的移动自由度被重复限制了，因此属于过定位。
C）:工件左端由销的又台阶端面定位，此端面限制了3个自由度，而销的长径比已超过1,属于长销，它限制了4个自由度，共限制了7个自由度，还有转动的自由度没有被限制。
夹具设计习题及答案
夹具设计习题及答案夹具设计是机械设计领域中的一个重要分支，它涉及到对工件进行固定、定位和支撑，以确保加工过程的准确性和效率。
以下是一些夹具设计的习题及答案。
# 习题一：工件定位方法分析问题：某工件需要在数控机床上进行加工，工件的尺寸为100mm x 50mm x20mm。
请分析并设计合适的定位方法。
答案：对于该工件，可以采用以下定位方法：1. 使用两个定位销固定工件的两个对角，确保工件平面的稳定性。
2. 在工件的长边和短边各放置一个定位块，以限制工件的移动。
3. 考虑到工件的加工精度要求，可以在工件的另一端使用一个定位面，与机床工作台接触，确保工件的垂直度。
# 习题二：夹具的夹紧力计算问题：若工件材料为45号钢，夹紧力需要保证工件在加工过程中不发生位移。
工件的夹紧面积为200mm²，工件与夹具之间的摩擦系数为0.15。
请计算所需的最小夹紧力。
答案：根据摩擦力公式 \( F_{friction} = \mu \times N \)，其中 \( \mu \) 是摩擦系数，\( N \) 是正压力。
为了保证工件不发生位移，夹紧力 \( F_{clamp} \) 需要大于或等于摩擦力。
因此，我们有：\[ F_{clamp} \geq \mu \times N \]\[ F_{clamp} \geq 0.15 \times 200 \times 9.8 \text{ N} \]\[ F_{clamp} \geq 294 \text{ N} \]# 习题三：夹具的刚性分析问题：在设计夹具时，如何确保夹具的刚性，以避免在加工过程中发生变形？答案：：为了确保夹具的刚性，可以采取以下措施：1. 选择高强度材料，如合金钢或铝合金，以提高夹具的承载能力。
2. 增加夹具的截面尺寸，特别是关键受力区域，以提高其抗弯和抗扭能力。
3. 采用合理的结构设计，如使用加强筋或肋板，以提高局部刚性。
4. 确保夹具与机床的连接牢固，避免因连接不良导致的变形。
机床夹具设计复习题和答案
机床夹具设计复习题和答案一、填空题1. 机床夹具的主要功能是保证工件在加工过程中的_________、_________和_________。
答案：定位、夹紧、加工精度2. 机床夹具按照使用特点可分为_________、_________和_________。
答案：通用夹具、专用夹具、可调夹具3. 工件在夹具上的定位方式主要有_________、_________和_________。
答案：完全定位、不完全定位、过定位二、选择题1. 机床夹具设计时，应优先考虑以下哪项因素？A. 工件的加工精度B. 工件的加工效率C. 工件的加工成本D. 工件的加工安全性答案：A2. 以下哪个不是机床夹具设计的基本要求？A. 保证工件的加工精度B. 简化操作，减轻劳动强度C. 增加工件的加工成本D. 缩短工件的加工时间答案：C三、判断题1. 机床夹具的设计必须保证工件的加工精度，但不需要考虑操作的方便性。
（）答案：错误2. 机床夹具的定位元件应根据工件的形状和加工要求来选择。
（）答案：正确四、简答题1. 简述机床夹具设计的基本步骤。
答案：机床夹具设计的基本步骤包括：确定工件的加工要求，选择合适的定位方式和夹紧方式，设计夹具的总体结构，进行夹具的详细设计，最后进行夹具的制作和调试。
2. 机床夹具在生产中的作用是什么？答案：机床夹具在生产中的作用主要包括：保证工件的加工精度，提高生产效率，减轻操作者的劳动强度，降低生产成本，提高产品的一致性和可靠性。
五、计算题1. 某工件需要在机床上进行加工，工件的加工面需要保证0.02mm的平面度。
如果使用通用夹具，工件的平面度误差可能达到0.05mm。
请问，为了满足加工要求，应该如何改进夹具设计？答案：为了满足工件的加工要求，可以通过以下方式改进夹具设计：选择高精度的定位元件，优化夹具的结构以减少变形，使用刚性更好的材料制作夹具，或者设计专用夹具以适应工件的具体形状和加工要求。
六、论述题1. 论述机床夹具在现代制造业中的重要性。
机床夹具设计 思考题与习题 参考答案
《机床夹具设计》思考题与习题参考答案（仅说明解答要点，供使用者参考）第1章1-1 在机械加工中，机床夹具能起到哪些作用？有哪些局限性？（参见第1章之1.2.1）机床夹具在机械加工中起着十分重要的作用，归纳起来，主要表现在以下几方面：⑴缩短辅助时间，提高劳动生产率，降低加工成本。
⑵保证加工精度，稳定加工质量。
⑶降低对工人的技术要求，减轻工人的劳动强度，保证安全生产。
⑷扩大机床的工艺范围，实现“一机多能”。
⑸在自动化生产和流水线生产中，便于平衡生产节拍。
不过，机床夹具的作用也存在一定的局限性：⑴专用机床夹具的设计制造周期长。
⑵对毛坯质量要求较高。
⑶专用机床夹具主要适用于生产批量较大、产品品种相对稳定的场合。
1-2 机床夹具通常由哪些部分组成？各组成部分功能如何？（参见第1章之1.2.3）虽然机床夹具的种类繁多，但它们的工作原理基本上是相同的。
将各类夹具中，作用相同的结构或元件加以概括，可得出夹具一般所共有的以下几个组成部分，这些组成部分既相互独立又相互联系。
⑴定位支承元件。
定位支承元件的作用是确定工件在夹具中的正确位置并支承工件，是夹具的主要功能元件之一。
定位支承元件的定位精度直接影响工件加工的精度。
⑵夹紧装置。
夹紧元件的作用是将工件压紧夹牢，并保证在加工过程中工件的正确位置不变。
⑶连接定向元件。
这种元件用于将夹具与机床连接并确定夹具对机床主轴、工作台或导轨的相互位置。
⑷对刀元件或导向元件。
这些元件的作用是保证工件加工表面与刀具之间的正确位置。
用于确定刀具在加工前正确位置的元件称为对刀元件；用于确定刀具位置并引导刀具进行加工的元件称为导向元件。
⑸其它装置或元件。
根据加工需要，有些夹具上还设有分度装置、靠模装置、上下料装置、工件顶出机构、电动扳手和平衡块等，以及标准化了的其它联接元件。
⑹夹具体。
夹具体是夹具的基体骨架，用来配置、安装各夹具元件使之组成一整体。
上述各组成部分中，定位元件、夹紧装置、夹具体是夹具的基本组成部分。
机制工艺学思考题和习题 第六章 工件的定位与夹具设计
一、基本概念调整法加工 试切法加工 定位误差 基准不重合误差 基准位移误差 设计基准 工艺基准 定位基准二、问题1、机床夹具由哪几部分组成？它们各起什么作用？4、什么是定位？什么是夹紧？夹紧可以确定工件的位置吗？5、已知加工要求，怎样分析工件应限制哪几个自由度？6、如何根据已有的定位方法分析工件被限制了哪几个自由度？7、什么是辅助支承？使用时应注意哪些问题？举例说明其应用。
8、采用试切法加工一个工件时，是否存在定位误差？为什么？ 9、什么样的加工条件下产生定位误差？定位误差究竟是怎样产生的？ 10、定位误差由几部分组成？口述其定义。
11、常见定位方法有哪几种？怎样进行其定位误差计算？12、为什么某尺寸的定位误差小于其公差定位方案仍不一定可行？ 13、常用夹紧机构有哪些？它们的主要参数有哪些？有哪些特点？常用在哪些场合？ 14、定心夹紧机构有几种？适用于哪些工件的定位？有何特点？ 15、机床夹具如何与机床连接？怎样调整相对于刀具的位置？ 16、机床夹具设计有那几个步骤？夹具总图上表达那几项内容？17、夹具总图上必须标注那几项内容？三、习题1、在一个方形零件上铣槽，要求如右图所示。
试提出合理的定位方案。
2、两个小零件如下图所示，试在做完第四章的练习的基础上之后提出各工序合理的定位方案。
3、铣削槽口，计算两个方向的定位误差。
（图1-82）4、镗活塞销孔，定位如图，计算镗孔轴线相对于止口轴线的对称度误差。
（图1-84）5、在阶梯轴上钻孔，尺寸有两种注法，定位如图；各定位方法的定位误差是多少？（图1-89）6、镗水平孔，定位如图，定位误差是多少？提出改进措施。
（图1-81）7、加工注有加工符号的表面，定位如图，尺寸h的定位误差是多少？（图1-95）8、加工注有加工符号的表面，定位如图，尺寸A的定位误差是多少？（图1-96）9、加工注有加工符号的表面(钻孔)，定位如图，内外圆同轴度的定位误差是多少？。
机床夹具考试题及答案
机床夹具考试题及答案一、单项选择题（每题2分，共10题，总分20分）1. 机床夹具的主要功能是什么？A. 切削加工B. 定位和夹紧工件C. 测量工件尺寸D. 储存工件答案：B2. 以下哪个不是机床夹具的基本组成？A. 定位元件B. 夹紧元件C. 支撑元件D. 切削元件答案：D3. 机床夹具的定位精度主要取决于什么？A. 机床的精度B. 夹具的设计C. 工件的材料D. 操作工人的技能答案：B4. 机床夹具设计时，应考虑哪些因素？A. 工件的形状和尺寸B. 机床的性能C. 生产批量D. 所有以上因素答案：D5. 什么是机床夹具的夹紧力？A. 夹具对工件施加的力B. 工件对夹具施加的力C. 机床对夹具施加的力D. 夹具对机床施加的力答案：A6. 机床夹具的夹紧方式有哪些？A. 手动夹紧B. 气动夹紧C. 液压夹紧D. 所有以上方式答案：D7. 机床夹具的定位方式有哪些？A. 单点定位B. 多点定位C. 浮动定位D. 所有以上方式答案：D8. 机床夹具的夹紧元件通常包括哪些？A. 夹爪B. 压板C. 螺栓D. 所有以上元件答案：D9. 机床夹具的定位元件通常包括哪些？A. V形块B. 定位销C. 定位板D. 所有以上元件答案：D10. 机床夹具的支撑元件通常包括哪些？A. 支撑座B. 支撑柱C. 支撑板D. 所有以上元件答案：D二、多项选择题（每题3分，共5题，总分15分）1. 机床夹具的主要作用包括哪些？A. 保证加工精度B. 提高生产效率C. 保证操作安全D. 降低劳动强度答案：ABCD2. 机床夹具的设计原则包括哪些？A. 保证加工精度B. 操作方便C. 结构简单D. 经济实用答案：ABCD3. 机床夹具的定位方式中，哪些是常用的？A. 单点定位B. 两点定位C. 三点定位D. 多点定位答案：ABCD4. 机床夹具的夹紧方式中，哪些是常用的？A. 手动夹紧B. 气动夹紧C. 液压夹紧D. 电动夹紧答案：ABCD5. 机床夹具的支撑元件中，哪些是常用的？A. 支撑座B. 支撑柱C. 支撑板D. 支撑架答案：ABCD三、判断题（每题1分，共5题，总分5分）1. 机床夹具的设计必须考虑工件的加工余量。
机床夹具设计 思考题与习题 参考答案
《机床夹具设计》思考题与习题参考答案（仅说明解答要点，供使用者参考）第1章1-1 在机械加工中，机床夹具能起到哪些作用？有哪些局限性？（参见第1章之1.2.1）机床夹具在机械加工中起着十分重要的作用，归纳起来，主要表现在以下几方面：⑴缩短辅助时间，提高劳动生产率，降低加工成本。
⑵保证加工精度，稳定加工质量。
⑶降低对工人的技术要求，减轻工人的劳动强度，保证安全生产。
⑷扩大机床的工艺范围，实现“一机多能”。
⑸在自动化生产和流水线生产中，便于平衡生产节拍。
不过，机床夹具的作用也存在一定的局限性：⑴专用机床夹具的设计制造周期长。
⑵对毛坯质量要求较高。
⑶专用机床夹具主要适用于生产批量较大、产品品种相对稳定的场合。
1-2 机床夹具通常由哪些部分组成？各组成部分功能如何？（参见第1章之1.2.3）虽然机床夹具的种类繁多，但它们的工作原理基本上是相同的。
将各类夹具中，作用相同的结构或元件加以概括，可得出夹具一般所共有的以下几个组成部分，这些组成部分既相互独立又相互联系。
⑴定位支承元件。
定位支承元件的作用是确定工件在夹具中的正确位置并支承工件，是夹具的主要功能元件之一。
定位支承元件的定位精度直接影响工件加工的精度。
⑵夹紧装置。
夹紧元件的作用是将工件压紧夹牢，并保证在加工过程中工件的正确位置不变。
⑶连接定向元件。
这种元件用于将夹具与机床连接并确定夹具对机床主轴、工作台或导轨的相互位置。
⑷对刀元件或导向元件。
这些元件的作用是保证工件加工表面与刀具之间的正确位置。
用于确定刀具在加工前正确位置的元件称为对刀元件；用于确定刀具位置并引导刀具进行加工的元件称为导向元件。
⑸其它装置或元件。
根据加工需要，有些夹具上还设有分度装置、靠模装置、上下料装置、工件顶出机构、电动扳手和平衡块等，以及标准化了的其它联接元件。
⑹夹具体。
夹具体是夹具的基体骨架，用来配置、安装各夹具元件使之组成一整体。
上述各组成部分中，定位元件、夹紧装置、夹具体是夹具的基本组成部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Part 5 机床常用夹具及其设计一、判断题（正确的在题后括号内划“√”，错误的划“×”。
）1．用六个支承点就可使工件实现完全定位。
( ) 2．工件夹紧变形会使被加工工件产生形状误差。
( ) 3．专用夹具是专为某一种工件的某道工序的加工而设计制造的夹具。
( ) 4．随行夹具一般是用于自动线上的一种夹具。
( )5.铰链夹紧机构是一种增力机构，其自锁性能好。
( )6．斜楔夹紧的自锁条件是：楔角口应小于两接触面摩擦角之和。
( ) 7．在大型、重型工件上钻孔时，可以不用夹具。
( ) 8．在查找装配尺寸链时，一个相关零件有时可有两个尺寸作为组成环列入装配尺寸链。
( ) 9．车床夹具应保证工件的定位基准与机床的主轴回转中心线保持严格的位置关系。
( ) 10．机床、夹具、刀具三者就可以构成完整的工艺系统。
( ) 11．采用机床夹具装夹工件，主要是为了保证工件加工表面的位置精度。
( ) 12．工件加工时，采用完全定位、不完全定位都是允许的。
( ) 13．采用机床夹具装夹工件，工件的加工表面与定位表面之间的相互位置关系主要由夹具来保证。
( )14．机床夹具装夹工件主要是为了保证工件加工表面的位置精度。
( )15．专为某一种工件的某道工序的加工而设计制造的夹具，称为组合夹具。
( ) 16．工件以平面定位时的定位误差，只有基准位置误差。
( )二、单项选择题（在每小题的四个备选答案中选出一个正确的答案，并将正确答案的标号填在题干的括号内。
）1．在车床上采用中心架支承加工长轴时，是属于哪种定位。
（）A．完全定位B．不完全定位C．过定位D．欠定位2．机床夹具中需要考虑静平衡要求的是哪一类夹具（）。
A．车床夹具B．钻床夹具C．镗床夹具D．铣床夹具3．常用的夹紧机构中，自锁性能最可靠的是（）。
A．斜楔B．螺旋C．偏心D．铰链4．工件采用心轴定位时，定位基准面是（）。
A．心轴外圆柱面B．工件内圆柱面C．心轴中心线D．工件孔中心线5．夹具的动力装置中，最常见的动力源是（）。
A．气动B．气-液联动C．电磁D．真空6．工件外圆柱面以90˚V形块定位铣键槽，如图所示，其定位误差为（）。
A．Td B．0.7Td C．0.5Td D．07．在平面磨床上磨削平面时，要求保证被加工平面与底平面之间的尺寸精度和平行度，这时应限制（）个自由度。
A．5个B．4个C．3个D．2个8．工件以外圆柱面在长V形块上定位时，限制了工件（）自由度。
A．6个B．5个C．4个D．3个9．箱体类工件常以一面两孔定位，相应的定位元件应是（）。
A．一个平面、二个短圆柱销B．一个平面、一个短圆柱销、一个短削边销C一个平面、二个长圆柱销D．一个平面、一个长圆柱销、一个短圆柱销10．如图示，在圆球上铣平面，保证尺寸片，需要限制几个自由度？（）A．个B．3个C．2个D．1个11．工件加工时，其定位目的在于确定（）基准的位置。
A．设计B．工序C．测量D．定位12．用双顶尖装夹工件车削外圆，限制了（）个自由度。
A．6个B．5个C．4个D．3个13．如图所示工件，加工表面为A，定位表面为B，其定位误差为（）。
A．0.28mmB．0.30mmC．0.02mmD．0mm14．套类零件以心轴定位车削外圆时，其定位基准是（）。
A．工件外圆柱面B．工件内圆柱面C．心轴外圆柱面D．心轴中心线15．在平面磨床上磨削工件的平面时，不能采用下列哪一种定位？（）A．完全定位B．不完全定位C．过定位D．欠定位16．一面二孔定位中，削边销削边方向（如图）应是（）。
A．与两孔中心连线同方向B．与两孔中心连线方向成45ºC．与两孔中心连线方向成90ºD．任意方向均可17．采用弹性心轴装夹短套工件，属何种定位（）。
A．完全定位B．不完全定位C．过定位D．重复定位18．工件以圆柱面在短V形块上定位时，限制了工件（）个自由度。
A．5 B．4 C．3 D．219．定位基准是指（）。
A．机床上的某些点、线、面B．夹具上的某些点、线、面C．工件上的某些点、线、面D．刀具上的某些点、线、面20．定位基准是指（）。
A．机床上的某些点、线、面B．夹具上的某些点、线、面C．工件上的某些点、线、面D．刀具上的某些点、线、面21．工件采用心轴定位时，定位基准面是（）。
A．心轴外圆柱面B．工件内圆柱面C．心轴中心线D．工件外圆柱面22．机床夹具中，用来确定工件在夹具中位置的元件是（）。
A．定位元件B．对刀—导向元件C．夹紧元件D．连接元件23．工件以圆柱面在短V形块上定位时，限制了工件（）个自由度。
A．5 B．4 C．3 D．224．下列哪一种定位不能采用（）。
A．完全定位B．不完全定位C．过定位D．欠定位25．盘形齿轮齿坯精加工时，采用小锥度心轴装夹车削外圆属何种定位（）。
A．完全定位B．不完全定位C．过定位D．欠定位三、多项选择题（在每小题的四个备选答案中，选出二至四个正确的答案，并将正确答案的标号分别填在题干的括号内。
正确答案未选全或有选错的，该小题无分。
）1．通常在哪些机床夹具上不设置对刀装置？（）A．车床B．铣床C．刨床D．磨床2．定位误差产生的原因有（）。
A．工件定位基面的制造误差B．定位元件工作表面的制造误差C．工序基准与测量基准不重合误差D．工序基准与定位基准不重合误差3．通常哪几种机床夹具有刀具的导向元件（）。
A．车床夹具B．铣床夹具C．钻床夹具D．镗床夹具4．在机械加工中，用来确定和保持加工时工件在夹具中位置的元件有（）。
A，定位元件B．夹紧元件C．对刀—导向元件D．连接元件5．V形块上两斜面的夹角。
一般选用（）。
A．45ºB．70ºC．90ºD．120º6．定位误差产生的原因有（）。
A．定位基准与测量基准不重合B．定位基准与工序基准不重合C．定位元件制造误差 D．工件定位面的制造误差四、填空题1．工件定位时，几个定位支承点重复限制同一个自由度的现象，称为。
2．按某一种工件的某道工序的加工要求，由一套预先制造好的标准元件拼装成的“专用夹具”称为夹具。
3．V形块定位元件适用于工件以面定位。
4．定位误差由两部分组成，即基准位置误差和误差。
5．在使用圆偏心轮夹紧工件时能保证自锁，则应使圆偏心轮上任意一点的角都小于该点工作时的角。
6．分度装置可分为装置和直线分度装置两大类。
7．机床夹具的动力夹紧装置由、中间传力机构和所组成。
8．多点联动夹紧机构中，必须有元件。
9．套类零件采用心轴定位时，长心轴限制了个自由度；短心轴限制了个自由度。
10．钻套按其结构型式可分为钻套、钻套、快换钻套和非标准钻套四种。
11．夹具的动力夹紧装置是由、中间递力机构和所组成。
12．几个定位元件重复限制同一个自由度的定位，是。
13．多点联动夹紧是一种夹紧，在夹紧机构中必须有元件。
14．由于工件定位所造成的加工面相对其_____ ___的位置误差，称为定位误差。
15．夹具的对定包括三个方面：一是夹具的、二是夹具的。
三是分度定位。
16．定位基准是中所用的基准。
五、名词解释题1．夹紧装置2．欠定位3．定位误差4．完全定位5．六点定位原理六、简答题1．工件以一面两孔定位的基准位置误差是怎么产生的？可分为哪两部分来计算？2．简述机床夹具的基本要求。
3．辅助支承为什么不能起定位作用?常用的辅助支承有哪几种？4．机床夹具的作用是什么？5．夹具体的设计的基本要求有哪些？6．机床夹具夹紧装置的基本要求有哪些？七、应用计算题1．用调整法钻2-φD孔、磨台阶面，试根据加工要求，按给定的坐标，用符号分别标出该两工序应该限制的自由度，并指出属于何种定位？2．在圆柱体工件上钻孔φD，分别采用图示两种定位方案，工序尺寸为H+TH，试计算其定位误差值。
3．图a表示零件的部分尺寸要求，图b表示槽加工工序尺寸H，其它表面均已加工完毕，试计算尺寸H及其偏差。
4．右图所示的阶梯形工件，B面和C面已加工合格。
今采用图a和图b两种定位方案加工A面，要求保证A面对B面的平行度不大于20’（用角度误差表示）。
已知L＝100mm，B面与C面之间的高度mm h 5.0015+=。
试分析这两种定位方案的定位误差，并比较它们的优劣。
5．有一批套类零件，如右下图所示。
欲在其上铣一键槽，试分析计算各种定位方案中：H 1、H 3的定位误差。
⑴ 在可涨心轴上定位（见图b ）。
⑵ 在处于水平位置的刚性心轴上具有间隙的定位。
定位心轴直径为Bsd Bxd d （见图c ）。
⑶ 在处于垂直位置的刚性心轴上具有间隙定位。
定位心轴直径为Bsd Bxd d 。
⑷ 如果计及工件内外圆同轴度为t ，上述三种定位方案中，H 1、H 3的定位误差各是多少？6．根据六点定位原理，试分析下图所示a~l 中各定位方案中定位元件所消除的自由度？有无过定位现象？如何改正？7．如右图所示，一批工件以孔mm 021.0020+ϕ在心轴mm 007.0020.020--ϕ上定位，在立式铣床上用顶针顶住心轴铣键槽。
其中()0016.0640-h ϕ外圆、()021.00720+H ϕ内孔及两端面均已加工合格，而且640h ϕ外圆对φ20H 7内孔的径向跳动在0.02mm 之内。
今要保证铣槽的主要技术要求为：⑴ 槽宽()0048.0912-=h b ；⑵ 槽距一端面尺寸为()021.01220-h ；⑶ 槽底位置尺寸为()016.0128.34-h ；⑷ 槽两侧面对外圆轴线的对称度不大于0.10mm 。
试分析其定位误差对保证各项技术要求的影响。
1. 什么叫定位、加紧和安装？工件在夹具中定位所确定的位置与工件被加紧而得到位置的固定有什么区别？2. 举例说明何谓完全定位、不完全定位和过定位。
3. 何谓定位误差？产生定位误差的原因有哪些？4. 辅助支撑与主要支撑有和区别？个用于什么场合？5. 工件在夹具中定位后，为什么还要加紧压牢？衡量工件是否合适地被夹紧了的标准是什么？6. 什么是夹紧装置？对夹紧装置的基本要求有哪些？7. 对夹紧力的方向、大小和作用点有哪些要求？8. 为什么采用静力平衡原理计算出的夹紧力W ，还要乘以安全系数K ？安全系数K 使如何计算的，各项代表什么？9. 试论述楔斜夹紧、螺旋夹紧、偏心夹紧和铰链夹紧机构的优缺点及其应用场合。
10. 设计联动夹紧机构时，应注意那些问题，联动夹紧机构的核心是什么？（读懂教材上的各种联动夹紧机构）。
11. 什么是定心夹紧机构？说明其特点和应用。
12. 常用刚性和弹性定心夹紧机构的结构形式有那些？分析其工作原理和特点。
13. 气动夹紧装置与液压夹紧装置相比，有哪些优缺点？14. 气压夹紧系统有哪些部件组成？个部分功用如何？15. 气压—液压夹紧装置的工作原理是什么？增力比如何计算？。
