【CN209806567U】一种车厘子砧木种植结构【专利】
一种基于物联网的车厘子栽培指导系统[实用新型专利]
![一种基于物联网的车厘子栽培指导系统[实用新型专利]](https://img.taocdn.com/s3/m/fae61463ac02de80d4d8d15abe23482fb4da02b1.png)
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201820269367.7(22)申请日 2018.02.26(73)专利权人 昆明金厘子农业科技有限公司地址 652208 云南省昆明市石林县鹿阜街道办事处北大村村委会普豆村(72)发明人 田士珍 (74)专利代理机构 昆明润勤同创知识产权代理事务所(特殊普通合伙)53205代理人 付石健(51)Int.Cl.A01G 9/14(2006.01)A01G 9/24(2006.01)(54)实用新型名称一种基于物联网的车厘子栽培指导系统(57)摘要本实用新型公开了一种基于物联网的车厘子栽培指导系统，包括培养屋、控制电路和输入电路，所述输入电路上依次设置有光敏传感器、湿度传感器、温度传感器和二氧化碳传感器，所述控制电路上安装有中央处理器，且中央处理器与输入电路电性连接在一起，在控制电路的下端连接有电源，所述培养屋的正中央安装有栽培垄，且栽培垄的正后方设有高度指示带，在培养屋的顶端安装有天窗，所述天窗的侧面设有转动轴，且转动轴连接滚轴，在天窗的左侧安装有喷水装置，所述培养屋内还分设有摄像头和二氧化碳发生器，且在培养屋的外侧加装有柜式空调，通过设置多种传感器，对车厘子生长环境所需的各个参数进行调控，寻求最优的栽培指标。
权利要求书1页 说明书3页 附图2页CN 208175531 U 2018.12.04C N 208175531U1.一种基于物联网的车厘子栽培指导系统，包括培养屋(15)、控制电路(1)和输入电路(2)，其特征在于：所述输入电路(2)上依次设置有光敏传感器(11)、湿度传感器(12)、温度传感器(13)和二氧化碳传感器(14)，所述控制电路(1)上安装有中央处理器(4)，且中央处理器(4)与输入电路(2)电性连接在一起，在控制电路(1)的下端连接有电源(3)，所述培养屋(15)的正中央安装有栽培垄(19)，且栽培垄(19)的正后方设有高度指示带(20)，在培养屋(15)的顶端安装有天窗(16)，所述天窗(16)的侧面设有转动轴(17)，且转动轴(17)连接滚轴(18)，在天窗(16)的左侧安装有喷水装置(5)，所述培养屋(15)内还分设有摄像头(7)和二氧化碳发生器(8)，且在培养屋(15)的外侧加装有柜式空调(6)，所述控制电路(1)上还设置有通信设备(10)和驱动电机(9)。
一种反季节车厘子砧木种植结构[实用新型专利]
![一种反季节车厘子砧木种植结构[实用新型专利]](https://img.taocdn.com/s3/m/371bc133ad51f01dc381f16d.png)
专利名称：一种反季节车厘子砧木种植结构专利类型：实用新型专利
发明人：田士珍
申请号：CN201820270039.9
申请日：20180226
公开号：CN208095336U
公开日：
20181116
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种反季节车厘子砧木种植结构，包括保温外壳和栽种盆，所述栽种盆位于保温外壳的内部，所述栽种盆内部设置有底土层，所述底土层上方铺设有肥料混合层，所述栽种盆内部设置有若干种植孔穴，所述种植孔穴顶端通过一组支撑悬臂悬挂于栽种盆内部，所述肥料混合层内部设置有蓄水纤维层，所述蓄水纤维层内部填充有若干海绵纤维长条，所述海绵纤维长条两端穿过栽种盆并从保温外壳与栽种盆之间延伸到外面，所述栽种盆底端设置有滤膜，所述滤膜外侧设置过滤网，通过设置蓄水纤维层和海绵纤维长条，使得土壤具有良好的蓄水能力，设置过滤网和滤膜，能够滤出栽种盆内的多余水分，避免水分过多造成淹苗。
申请人：昆明金厘子农业科技有限公司
地址：652208 云南省昆明市石林县鹿阜街道办事处北大村村委会普豆村
国籍：CN
代理机构：昆明润勤同创知识产权代理事务所(特殊普通合伙)
代理人：付石健
更多信息请下载全文后查看。

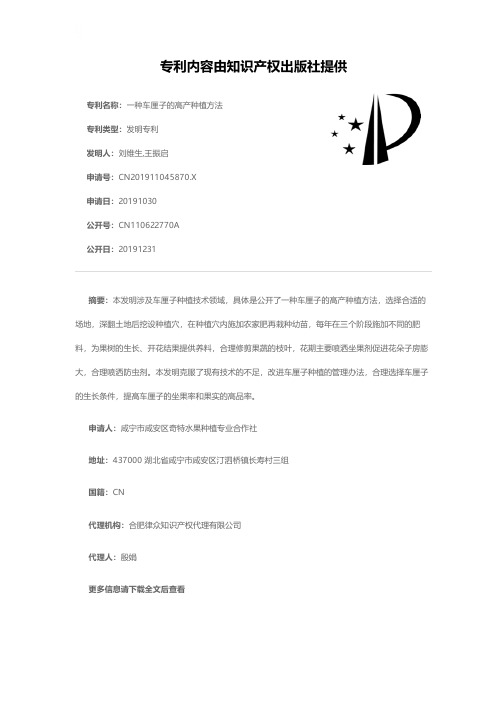

一种车厘子的高产种植方法[发明专利]
![一种车厘子的高产种植方法[发明专利]](https://img.taocdn.com/s3/m/ba8114faa2161479161128a2.png)
专利名称：一种车厘子的高产种植方法专利类型：发明专利
发明人：刘维生,王振启
申请号：CN201911045870.X
申请日：20191030
公开号：CN110622770A
公开日：
20191231
专利内容由知识产权出版社提供
摘要：本发明涉及车厘子种植技术领域，具体是公开了一种车厘子的高产种植方法，选择合适的场地，深翻土地后挖设种植穴，在种植穴内施加农家肥再栽种幼苗，每年在三个阶段施加不同的肥料，为果树的生长、开花结果提供养料，合理修剪果蔬的枝叶，花期主要喷洒坐果剂促进花朵子房膨大，合理喷洒防虫剂。
本发明克服了现有技术的不足，改进车厘子种植的管理办法，合理选择车厘子的生长条件，提高车厘子的坐果率和果实的高品率。
申请人：咸宁市咸安区奇特水果种植专业合作社
地址：437000 湖北省咸宁市咸安区汀泗桥镇长寿村三组
国籍：CN
代理机构：合肥律众知识产权代理有限公司
代理人：殷娟
更多信息请下载全文后查看。

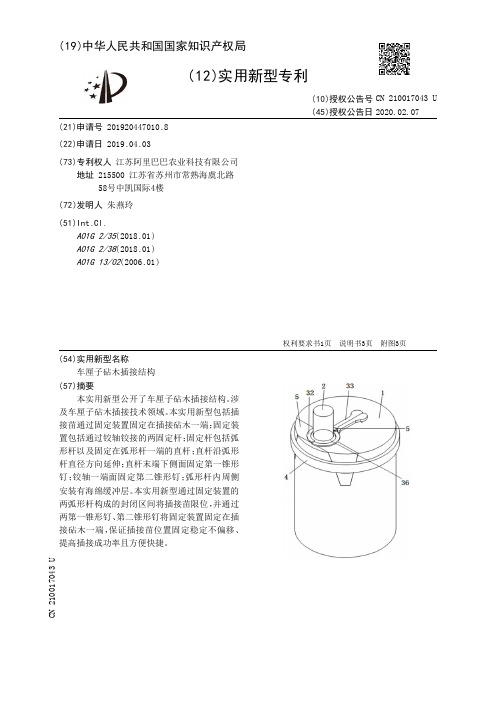

【CN210017043U】车厘子砧木插接结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920447010.8(22)申请日 2019.04.03(73)专利权人 江苏阿里巴巴农业科技有限公司地址 215500 江苏省苏州市常熟海虞北路58号中凯国际4楼(72)发明人 朱燕玲 (51)Int.Cl.A01G 2/35(2018.01)A01G 2/38(2018.01)A01G 13/02(2006.01)(54)实用新型名称车厘子砧木插接结构(57)摘要本实用新型公开了车厘子砧木插接结构。
涉及车厘子砧木插接技术领域。
本实用新型包括插接苗通过固定装置固定在插接砧木一端；固定装置包括通过铰轴铰接的两固定杆；固定杆包括弧形杆以及固定在弧形杆一端的直杆；直杆沿弧形杆直径方向延伸；直杆末端下侧面固定第一锥形钉；铰轴一端面固定第二锥形钉；弧形杆内周侧安装有海绵缓冲层。
本实用新型通过固定装置的两弧形杆构成的封闭区间将插接苗限位，并通过两第一锥形钉、第二锥形钉将固定装置固定在插接砧木一端，保证插接苗位置固定稳定不偏移、提高插接成功率且方便快捷。
权利要求书1页 说明书3页 附图3页CN 210017043 U 2020.02.07C N 210017043U权 利 要 求 书1/1页CN 210017043 U1.车厘子砧木插接结构，包括插接砧木（1）和插接苗（2）；所述插接苗（2）一端为楔形；所述插接苗（2）的楔形端插入插接砧木（1）一端切开的插接缝（11）中，其特征在于：所述插接苗（2）通过固定装置固定在插接砧木（1）一端；所述固定装置包括通过铰轴（31）铰接的两固定杆（3）；所述固定杆（3）包括弧形杆（32）以及固定在弧形杆（32）一端的直杆（33）；所述直杆（33）沿弧形杆（32）直径方向延伸；所述直杆（33）末端下侧面固定第一锥形钉（34）；所述铰轴（31）一端面固定第二锥形钉（35）；所述弧形杆（32）内周侧安装有海绵缓冲层（36）；所述插接苗（2）位于开口相对的两所述弧形杆（32）构成的封闭区间内；所述第二锥形钉（35）以及两所述第一锥形钉（34）钉在插接砧木（1）一端；所述插接砧木（1）周侧通过环形弹性带（4）套紧。

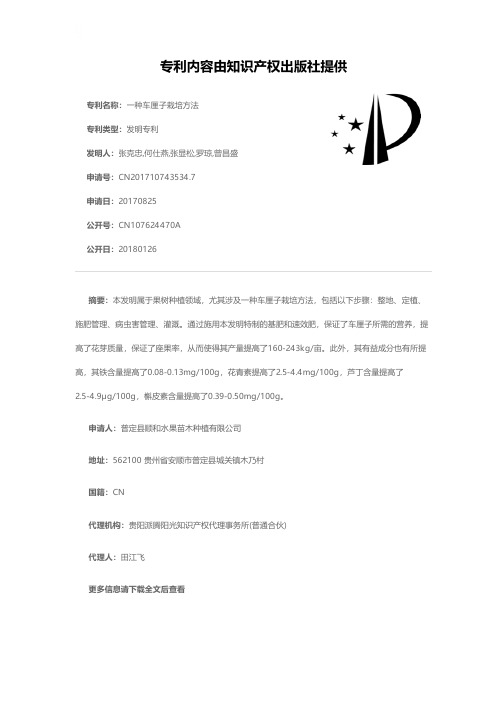

一种车厘子栽培方法[发明专利]
![一种车厘子栽培方法[发明专利]](https://img.taocdn.com/s3/m/7e60c5f7c281e53a5902ff19.png)
专利名称：一种车厘子栽培方法
专利类型：发明专利
发明人：张克忠,何仕燕,张显松,罗琼,曾昌盛申请号：CN201710743534.7
申请日：20170825
公开号：CN107624470A
公开日：
20180126
专利内容由知识产权出版社提供
摘要：本发明属于果树种植领域，尤其涉及一种车厘子栽培方法，包括以下步骤：整地、定植、施肥管理、病虫害管理、灌溉。
通过施用本发明特制的基肥和速效肥，保证了车厘子所需的营养，提高了花芽质量，保证了座果率，从而使得其产量提高了160‑243kg/亩。
此外，其有益成分也有所提高，其铁含量提高了0.08‑0.13mg/100g，花青素提高了2.5‑4.4mg/100g，芦丁含量提高了
2.5‑4.9μg/100g，槲皮素含量提高了0.39‑0.50mg/100g。
申请人：普定县顺和水果苗木种植有限公司
地址：562100 贵州省安顺市普定县城关镇木乃村
国籍：CN
代理机构：贵阳派腾阳光知识产权代理事务所(普通合伙)
代理人：田江飞
更多信息请下载全文后查看。

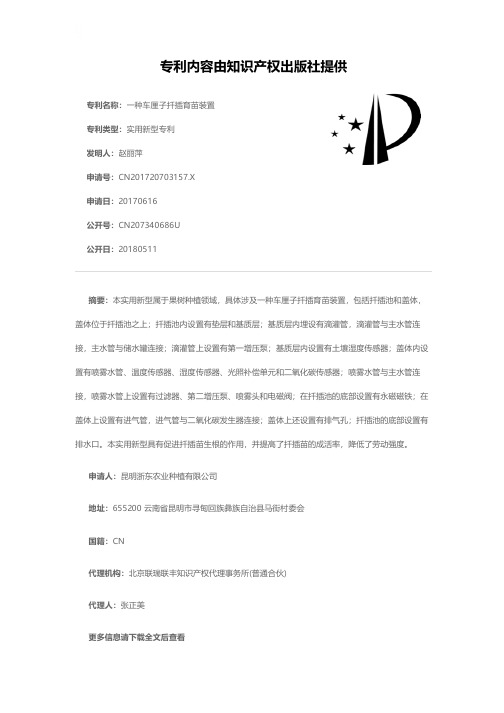

一种车厘子扦插育苗装置[实用新型专利]
![一种车厘子扦插育苗装置[实用新型专利]](https://img.taocdn.com/s3/m/12a7382c8bd63186bdebbc4e.png)
专利名称：一种车厘子扦插育苗装置专利类型：实用新型专利
发明人：赵丽萍
申请号：CN201720703157.X
申请日：20170616
公开号：CN207340686U
公开日：
20180511
专利内容由知识产权出版社提供
摘要：本实用新型属于果树种植领域，具体涉及一种车厘子扦插育苗装置，包括扦插池和盖体，盖体位于扦插池之上；扦插池内设置有垫层和基质层；基质层内埋设有滴灌管，滴灌管与主水管连接，主水管与储水罐连接；滴灌管上设置有第一增压泵；基质层内设置有土壤湿度传感器；盖体内设置有喷雾水管、温度传感器、湿度传感器、光照补偿单元和二氧化碳传感器；喷雾水管与主水管连接，喷雾水管上设置有过滤器、第二增压泵、喷雾头和电磁阀；在扦插池的底部设置有永磁磁铁；在盖体上设置有进气管，进气管与二氧化碳发生器连接；盖体上还设置有排气孔；扦插池的底部设置有排水口。
本实用新型具有促进扦插苗生根的作用，并提高了扦插苗的成活率，降低了劳动强度。
申请人：昆明浙东农业种植有限公司
地址：655200 云南省昆明市寻甸回族彝族自治县马街村委会
国籍：CN
代理机构：北京联瑞联丰知识产权代理事务所(普通合伙)
代理人：张正美
更多信息请下载全文后查看。
一种车厘子种植方法及其应用[发明专利]
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010883369.7(22)申请日 2020.08.28(71)申请人 安徽省旭泽丰果业科技发展有限公司地址 235300 安徽省宿州市砀山县砀城镇李屯农业示范园区(72)发明人 陈西振 (74)专利代理机构 合肥市科融知识产权代理事务所(普通合伙) 34126代理人 蔡伟伟(51)Int.Cl.A01G 17/00(2006.01)(54)发明名称一种车厘子种植方法及其应用(57)摘要本发明涉及种植技术领域，具体公开了一种车厘子种植方法及其应用，所述车厘子种植方法包括采用避雨栽培方式移栽车厘子果树，在车厘子果树挂果前一年秋天施基肥，以及在车厘子果实转色期施加叶面肥等步骤，本发明实施例通过采用避雨栽培方式并施加基肥和叶面肥，能明显改善车厘子种植中的生理落果问题，提高座果率和亩产量，同时，车厘子果实甜度得到提高，解决了现有的车厘子种植方法存在生理落果多且果实甜度不高的问题，具有广阔的市场前景。
权利要求书1页 说明书8页CN 112021056 A 2020.12.04C N 112021056A1.一种车厘子种植方法，其特征在于，包括以下步骤：1）采用避雨栽培方式移栽车厘子果树，在车厘子果树挂果前一年秋天施基肥；其中，所述基肥是有机肥料、海藻肥、碳元素肥料、饼肥或微量元素肥料中的任意一种或多种；2）在车厘子果实转色期喷施叶面肥，所述叶面肥包括溶质与水，且溶质是磷酸二氢钾、食用葡萄糖或活性炭肥中的任意一种或多种。
2.根据权利要求1所述的车厘子种植方法，其特征在于，在所述车厘子种植方法中，所述基肥的施加量为1-5斤/株。
3.根据权利要求1所述的车厘子种植方法，其特征在于，在所述车厘子种植方法中，所述基肥的施加量为3-4斤/株。
4.根据权利要求1所述的车厘子种植方法，其特征在于，在所述车厘子种植方法中，所述叶面肥中溶质的浓度是0.001wt%-5wt%。
一种车厘子种植方法[发明专利]
专利名称：一种车厘子种植方法专利类型：发明专利
发明人：佟乐,祝福义,祝娜
申请号：CN201510404267.1申请日：20150710
公开号：CN104982293A
公开日：
20151021
专利内容由知识产权出版社提供
摘要：本发明公开了一种车厘子种植方法，包括步骤：(1)土地整理；(2)选取砧木种子：将山樱桃作为采种母树，待山樱桃果实成熟后采果，采果后立即放入30-40℃温水中搓洗，晾干，与河沙进行搅拌后置于0-10℃的环境中层积贮藏；(3)移种和实生苗管理：待种子露出白芽时，将其移种在垄土堆上，然后将粉碎的药渣铺设在垄土堆上，并在白天用0-5℃水喷洒种苗，每天喷洒1-3次，共喷洒5-7天，所述药渣由以下重量份组分组成：野菊花提取物10-20份、生姜提取物10-20份、大蒜提取物10-20份、硫磺粉3-5份；(4)移栽及嫁接；(5)整形：将植株整成Y形树形；(6)保花保果。
本发明的车厘子种植方法，产量高，果实质量好，果实大，绿色，无污染，食用安全。
申请人：江苏福泰农业科技有限公司
地址：221100 江苏省徐州市铜山区何桥镇庄里寨村
国籍：CN
更多信息请下载全文后查看。
【CN209824511U】一种果蔬嫁接愈合床架【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920204061.8(22)申请日 2019.02.14(66)本国优先权数据201820943563.8 2018.06.19 CN(73)专利权人 河南赛诺优农科技有限公司地址 454550 河南省焦作市沁阳市沁园办事处东荒村村委(72)发明人 刘胜 徐占营 王国梁 (74)专利代理机构 北京超凡宏宇专利代理事务所(特殊普通合伙) 11463代理人 曹桓(51)Int.Cl.A01G 2/30(2018.01)A01G 7/04(2006.01)A01G 9/029(2018.01)A01G 9/28(2018.01)A01G 31/06(2006.01)H05B 33/08(2006.01)(ESM)同样的发明创造已同日申请发明专利 (54)实用新型名称一种果蔬嫁接愈合床架(57)摘要本实用新型公开了一种果蔬嫁接愈合床架，涉及果蔬苗培育技术领域。
该果蔬嫁接愈合床架包括床架本体、营养液槽、种植盘和喷洒机构。
营养液槽和种植盘间隔设置，且均与床架本体可拆卸连接，种植盘用于种植果蔬苗，营养液槽用于盛装营养液，喷洒机构包括超声雾化器、输送管道和风机，超声雾化器安装于营养液槽内，且通过风机与输送管道连通，输送管道远离超声雾化器的一端伸入种植盘内。
与现有技术相比，本实用新型提供的果蔬嫁接愈合床架由于采用了安装于营养液槽的超声雾化器以及伸入种植盘内的输送管道，所以能够向果蔬苗供应均匀且充足的营养液，不仅能用于果蔬苗嫁接愈合，还能用于果蔬苗嫁接愈合后壮苗，实用高效。
权利要求书1页 说明书6页 附图4页CN 209824511 U 2019.12.24C N 209824511U权 利 要 求 书1/1页CN 209824511 U1.一种果蔬嫁接愈合床架，其特征在于，包括床架本体、营养液槽、种植盘和喷洒机构，所述营养液槽和所述种植盘间隔设置，且均与所述床架本体可拆卸连接，所述种植盘用于种植果蔬苗，所述营养液槽用于盛装营养液，所述喷洒机构包括超声雾化器、输送管道和风机，所述超声雾化器安装于所述营养液槽内，且通过所述风机与所述输送管道连通，所述输送管道远离所述超声雾化器的一端伸入所述种植盘内，所述风机能够将所述超声雾化器雾化形成的雾状营养液通过所述输送管道送到所述种植盘内，以供果蔬苗的根部汲取。
一种限制根系的车厘子种植方法[发明专利]
专利名称：一种限制根系的车厘子种植方法专利类型：发明专利
发明人：孙永斌
申请号：CN201911004219.8
申请日：20191022
公开号：CN110604001A
公开日：
20191224
专利内容由知识产权出版社提供
摘要：为了解决现有技术的不足，本发明提供了一种限制根系的车厘子种植方法，包括：S1.在种植田内划分单株车厘子树苗种植的种植域。
S2.在种植域的中心位置处挖种植穴。
S3.将车厘子树苗放入组合控根器内，然后填入种植基质。
S4.将装有车厘子树苗、种植基质的组合控根器放入种植穴内覆土并浇透水一次。
S5.车厘子定植完毕后进行车厘子种植管理，控制相邻车厘子的须根上下交叉生长。
本发明采用组合式控根器，实现对车厘子根系的交叉分布控制，并不完全限制车厘子的须根系，这样可以最大限度的利用控根器内种植基质和控根器外部种植田内的营养成分。
同时可以提高树苗的定植稳定性，降低树苗被风刮倒的可能性。
申请人：大理市人间仙境农业开发有限公司
地址：671001 云南省大理白族自治州大理市太邑乡者摩村
国籍：CN
代理机构：北京立成智业专利代理事务所(普通合伙)
代理人：张江涵
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920455148.2
(22)申请日 2019.04.04
(73)专利权人 江苏阿里巴巴农业科技有限公司
地址 215500 江苏省苏州市常熟海虞北路
58号中凯国际4楼
(72)发明人 朱燕玲
(51)Int.Cl.
A01G 9/02(2018.01)
A01C 15/00(2006.01)
(54)实用新型名称
一种车厘子砧木种植结构
(57)摘要
本实用新型公开了一种车厘子砧木种植结
构，涉及种植技术领域。
本实用新型包括盒体；盒
体的底壁均布开设有排水孔；盒体的四个内侧壁
均装设有保温板；盒体的底壁贴附有过滤膜；过
滤膜的上方设置有底土层；底土层设置于盒体
内；底土层的上方设置有肥料混合层；肥料混合
层内设置有支撑板；支撑板上均布装设有种植腔
体；种植腔体设置于肥料混合层内。
本实用新型
不仅结构设计简单合理、使用便捷，而且有效地
提高了车厘子砧木的种植效果，实用性较强，具
有较高的市场应用价值。
权利要求书1页 说明书2页 附图1页CN 209806567 U 2019.12.20
C N 209806567
U
权 利 要 求 书1/1页CN 209806567 U
1.一种车厘子砧木种植结构，包括盒体（1）；所述盒体（1）的底壁均布开设有排水孔（101）；其特征在于：
所述盒体（1）的四个内侧壁均装设有保温板（2）；所述盒体（1）的底壁贴附有过滤膜（3）；所述过滤膜（3）的上方设置有底土层（4）；所述底土层（4）设置于盒体（1）内；
所述底土层（4）的上方设置有肥料混合层（5）；所述肥料混合层（5）内设置有支撑板（6）；所述支撑板（6）上均布装设有种植腔体（601）；所述种植腔体（601）设置于肥料混合层（5）内。
2.根据权利要求1所述的一种车厘子砧木种植结构，其特征在于，所述盒体（1）的底部均布固定装设有支撑腿（7）。
3.根据权利要求1或2所述的一种车厘子砧木种植结构，其特征在于，所述盒体（1）的底壁呈四棱台结构；所述盒体（1）的底壁外表面设置有一呈长方形结构的环形凸边；所述环形凸边设置于盒体（1）的底壁中部，且所述盒体（1）上的排水孔（101）设置于环形凸边的内侧；所述环形凸边上装设有一相适配的蓄水盒（8）。
4.根据权利要求1所述的一种车厘子砧木种植结构，其特征在于，所述肥料混合层（5）内至少设置有一个保水层（9）。
5.根据权利要求1所述的一种车厘子砧木种植结构，其特征在于，所述种植腔体（601）的下部呈圆锥形结构。
2。
