2017届高考物理二轮复习(江苏专用)简答题42分模拟小卷
2017年江苏省高考物理试卷
2021年XX省高考物理试卷一、单项选择题：此题共5 小题，每题 3 分，共计 15 分．每题只有一个选项符合题意．1．〔 3 分〕如下图，两个单匝线圈a、b 的半径分别为 r 和 2r ．圆形匀强磁场 B的边缘恰好与 a 线圈重合，那么穿过a、b 两线圈的磁通量之比为〔〕A．1：1B．1：2C．1：4D．4：12．〔 3 分〕如下图， A、B 两小球从一样高度同时水平抛出，经过时间t 在空中相遇，假设两球的抛出速度都变为原来的2 倍，那么两球从抛出到相遇经过的时间为〔〕A．tB．t C．D．3．〔3 分〕一小物块沿斜面向上滑动，然后滑回到原处．物块初动能为E k0，与斜面间的动摩擦因数不变，那么该过程中，物块的动能E k与位移 x 关系的图线是〔〕A．B．C．D．4．〔3 分〕如下图，三块平行放置的带电金属薄板A、 B、 C 中央各有一小孔，小孔分别位于 O、 M 、P 点．由 O 点静止释放的电子恰好能运动到P 点．现将 C 板向右平移到 P′点，那么由 O 点静止释放的电子〔〕A．运动到 P 点返回 B．运动到 P 和 P′点之间返回C．运动到 P′点返回 D．穿过 P′点5．〔3 分〕如下图，一小物块被夹子夹紧，夹子通过轻绳悬挂在小环上，小环套在水平光滑细杆上，物块质量为M ，到小环的距离为L，其两侧面与夹子间的最大静摩擦力均为F．小环和物块以速度v 向右匀速运动，小环碰到杆上的钉子P后立刻停顿，物块向上摆动．整个过程中，物块在夹子中没有滑动．小环和夹子的质量均不计，重力加速度为 g．以下说法正确的选项是〔〕A．物块向右匀速运动时，绳中的X力等于2FB．小环碰到钉子P 时，绳中的X力大于2FC．物块上升的最大高度为D．速度 v 不能超过二、多项选择题：此题共4 小题，每题 4 分，共计 16 分．每题有多个选项符合题意．全部选对的得4 分，选对但不全的得 2 分．错选或不答的得0 分．6．〔4 分〕“天舟一号〞货运飞船于2021年 4 月 20 日在XX航天发射中心成功发射升空，与“天宫二号〞空间实验室对接前，“天舟一号〞在距离地面约 380km 的圆轨道上飞行，那么其〔〕A．角速度小于地球自转角速度B．线速度小于第一宇宙速度C．周期小于地球自转周期D．向心加速度小于地面的重力加速度7．〔4 分〕某音响电路的简化电路图如下图，输入信号既有高频成分，也有低频成分，那么〔〕A．电感 L1的作用是通高频B．电容 C2的作用是通高频C．扬声器甲用于输出高频成分D．扬声器乙用于输出高频成分8．〔4 分〕在 x 轴上有两个点电荷q1、q2，其静电场的电势φ在x轴上分布如图所示．以下说法正确有〔〕A．q1和 q2带有异种电荷B．x1处的电场强度为零C．负电荷从 x1移到 x2，电势能减小D．负电荷从 x1移到 x2，受到的电场力增大9．〔4 分〕如下图，三个小球A、 B、C 的质量均为 m，A 与 B、C 间通过铰链用轻杆连接，杆长为L，B、C 置于水平地面上，用一轻质弹簧连接，弹簧处于原长．现 A 由静止释放下降到最低点，两轻杆间夹角α由 60°变为 120°，A、B、C在同一竖直平面内运动，弹簧在弹性限度内，忽略一切摩擦，重力加速度为 g．那么此下降过程中〔〕A．A 的动能到达最大前， B 受到地面的支持力小于mgB．A 的动能最大时， B 受到地面的支持力等于mgC．弹簧的弹性势能最大时，A 的加速度方向竖直向下D．弹簧的弹性势能最大值为mgL三、简答题：此题分必做题〔第10、 11 题〕和选做题〔第12 题〕两局部，共计 42 分．请将解答填写在答题卡相应的位置．【必做题】10．〔8 分〕利用如图 1 所示的实验装置探究恒力做功与物体动能变化的关系．小车的质量为 M=200.0g，钩码的质量为 m=10.0g，打点计时器的电源为 50Hz 的交流电．〔 1〕挂钩码前，为了消除摩擦力的影响，应调节木板右侧的高度，直至向左轻推小车观察到．〔 2〕挂上钩码，按实验要求打出的一条纸带如图2 所示．选择某一点为O ，一次每隔 4 个计时点取一个计数点．用刻度尺量出相邻计数点间的距离△x ，记录在纸带上．计算打出各计数点时小车的速度v ，其中打出计数点“1时〞小车的速度v 1=m/s ．（ 3〕将钩码的重力视位小车受到的拉力， 取 g=9.80m/s 2，利用 W=mg △ x 算出拉力对小车做的功 W ．利用 E k = Mv 2算出小车动能， 并求出动能的变化量△ E k ．计算结果见下表．﹣3J2.45 2.923.35 3.814.26W/ ×10△E k ×﹣2.312.733.123.614.00/ 10 3J请根据表中的数据，在答题卡的方格纸上作出△E k ﹣W 图象．（ 4〕实验结果说明，△ E k 总是略小于 W ．某同学猜测是由于小车所受拉力小于钩码重力造成的．用题中小车和钩码质量的数据可算出小车受到的实际拉力F=．11．〔 10 分〕某同学通过实验制作一个简易的温控装置，实验原理电路图如图1所示，继电器与热敏电阻R 1、滑动变阻器R 串联接在电源E 两端，当继电器的电流超过 15mA 时，衔铁被吸合，加热器停顿加热，实现温控．继电器的电阻约为 20Ω，热敏电阻的阻值 R t与温度 t 的关系如表所示t/ ℃30.040.050.060.070.080.0R1/ Ω199.5145.4108.181.862.949.1（1〕提供的实验器材有：电源E1〔3V，内阻不计〕、电源E2〔6V，内阻不计〕、滑动变阻器 R1〔0～200Ω〕、滑动变阻器 R2〔0～500Ω〕、热敏电阻 R t，继电器、电阻箱〔 0～ 999.9 Ω〕、开关 S、导线假设干．为使该装置实现对30～ 80℃之间任一温度的控制，电源 E 应选用〔选填“E1〞或“E2〞〕，滑动变阻器 R 应选用〔选填“R1〞或“R2〞〕．〔 2〕实验发现电路不工作．某同学为排查电路故障，用多用电表测量各接点间的电压，那么应将如图 2 所示的选择开关旋至〔选填“A、〞“B、〞“C或〞“D〕〞〔 3〕合上开关 S，用调节好的多用电表进展排查，在图 1 中，假设只有 b、c 连续路，那么应发现表笔接入a、 b 时指针〔选填“偏转〞或“不偏转〞〕，接入a、c 时指针〔选填“偏转〞或“不偏转〞〕．（4〕排除故障后，欲使衔铁在热敏电阻为 50℃时被吸合，以下操作步骤正确顺序是．〔填写各步骤前的序号〕①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关，将电阻箱从电路中移除④合上开关，调节滑动变阻器的阻值⑤断开开关，用电阻箱替换热敏电阻，将阻值调至 108.1 Ω【选做题】此题包括A、 B、C 三小题，请选定其中两小题，并在相应的答题区域内作答．假设多做，那么按A、B 两小题评分． A．[选修 3-3]〔 12 分〕12．〔 2 分〕一定质量的理想气体从状态 A 经过状态 B 变化到状态 C，其 V﹣T 图象如下图．以下说法正确的有〔〕A．A→B的过程中，气体对外界做功B．A→B的过程中，气体放出热量C．B→C的过程中，气体压强不变D．A→ B→C的过程中，气体内能增加13．〔 8 分〕〔甲〕和〔乙〕图中是某同学从资料中查到的两X记录水中炭粒运动位置连线的图片，记录炭粒位置的时间间隔均为30s，两方格纸每格表示的长度一样。
2017年高考江苏卷物理试题解析(精编版)(原卷版)
绝密★ 启用前2017 年一般高等学校招生全国一致考试（江苏卷）物理注意事项考生在答题前请仔细阅读本注意事项及各题答题要求1．本试卷共8 页，包含选择题（第 1 题 ~第 9 题，共 9 题）、非选择题（第10 题~第 15 题，共 6 题）两部分。
本卷满分为120 分，考试时间为100 分钟。
考试结束后，请将本试卷和答题卡一并交回。
2．答题前，请务势必自己的姓名、准考据号用0.5 毫米黑色墨水的署名笔填写在试卷及答题卡的规定地点。
3．请仔细查对监考员在答题卡上所粘贴的条形码上的姓名、准考据号与自己能否符合。
4．作答选择题，一定用2B 铅笔将答题卡上对应选项的方框涂满、涂黑；如需变动，请用橡皮擦洁净后，再选涂其余答案。
学科 & 网作答非选择题，一定用 0.5 毫米黑色墨水的署名笔在答题卡上的指定地点作答，在其余地点作答一律无效。
5．如需作图，须用2B 铅笔绘、写清楚，线条、符号等须加黑、加粗。
一、单项选择题：此题共 5 小题，每题 3 分，合计15 分．每题只有一个选项切合题意．．．．．1．以下图，两个单匝线圈a、 b 的半径分别为r 和 2r .圆形匀强磁场 B 的边沿恰巧与 a 线圈重合，则穿过a、 b 两线圈的磁通量之比为（ A ）1:1（B）1:2（C）1:4（D）4:12．以下图， A、B 两小球从同样高度同时水平抛出，经过时间t 在空中相遇，若两球的抛出速度都变成原来的 2 倍，则两球从抛出到相遇经过的时间为（ A ）t （ B） 2 tt t （ C）（ D ）2 2 43．一小物块沿斜面向上滑动，而后滑回到原处.物块初动能为E k0，与斜面间的动摩擦因数不变，则该过程中，物块的动能E k与位移x关系的图线是（）4．以下图，三块平行搁置的带电金属薄板 A 、 B 、 C 中央各有一小孔，小孔分别位于O 、 M 、 P 点. 由 O 点静止开释的电子恰巧能运动到P 点.现将C板向右平移到P' 点，则由O点静止开释的电子(A)运动到 P 点返回(B)运动到 P 和 P' 点之间返回(C)运动到P'点返回(D)穿过 P'点5．以下图，一小物块被夹子夹紧，夹子经过轻绳悬挂在小环上，小环套在水平圆滑细杆上，物块质量为M，到小环的距离为L，其双侧面与夹子间的最大静摩擦力学科& 网均为 F.小环和物块以速度v 向右匀速运动，小环遇到杆上的钉子P 后马上停止，物块向上摇动.整个过程中，物块在夹子中没有滑动.小环和夹子的质量均不计，重力加快度为g.以下说法正确的选项是（A ）物块向右匀速运动时，绳中的张力等于2F（B ）小环遇到钉子 P 时，绳中的张力大于 2F2v2（ C）物块上涨的最大高度为g(2F Mg ) L（ D ）速度 v 不可以超出M二、多项选择题：此题共 4 小题，每题 4 分，合计 16 分．每题有多个选项切合题意．所有选对的得4 分，选对但不全的得 2 分。
高考江苏物理试题及参考答案解析版
2017年普通高等学校招生全国统一考试江苏卷物理一、单项选择题：本题共5小题;每小题3分;共15分..每小题只有一个选项符合题意..1．2017年江苏;1;4分如图所示;两个单匝线圈a 、b 的半径分别为r 和2r ..圆形匀强磁场B 的边缘恰好与a 线圈重合;则穿过a 、b 两线圈的磁通量之比为 A ．1:1B ．1:2C ．1:4D ．4:1 答案A解析由于线圈平面与磁场方向垂直;故穿过该面的磁通量为：BS Φ=;半径为r 的虚线范围内有匀强磁场;所以磁场的区域面积为：2S r π=结合图可知;穿过两个线圈的磁感线的条数是相等的;所以磁通量都是：2Br πΦ= ..与线圈的大小无关;故选A..2．2017年江苏;2;4分如图所示;A 、B 两小球从相同高度同时水平抛出;经过时间t 在空中相遇..若两球的抛出速度都变为原来的2倍;则两球从抛出到相遇经过的时间为 A ．t B ．22t C ．2t D ．4t 答案C解析两球同时抛出;竖直方向上做自由落体运动;相等时间内下降的高度相同;始终在同一水平面上;根据A B x v t v t =+知;当两球的抛出速度都变为原来的2倍;则两球从抛出到相遇经过的时间为2t ；故选C..3．2017年江苏;3;4分一小物块沿斜面向上滑动;然后滑回到原处..物块初动能为0k E ;与斜面间的动摩擦因数不变;则该过程中;物块的动能k E 与位移x 关系的图线是A ．B ．C ．D ． 答案C解析设斜面的倾角为θ;物块的质量为m ;去沿斜面向上为位移正方向；根据动能定理可得：上滑过程中：0sin cos k k mgx mgx E E θμθ--=-; 所以()0sin cos k k E E mg mg x θμθ=-+；下滑过程中：sin cos 0k mgx mgx E θμθ'-'=-;所以()sin cos k E mg mg x θμθ=-'； 根据能量守恒定律可得;最后的总动能减小;故选C..4．2017年江苏;4;4分如图所示;三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔;小孔分别位于O 、M 、P 点..由O 点静止释放的电子恰好能运动到P 点..现将C 板向右平移到P '点;则由O 点静止释放的电子A ．运动到P 点返回B ．运动到P 和P '点之间返回C ．运动到P '点返回D ．穿过P '点 答案A解析设AB 间电场强度为1E ;BC 间场强为2E ;根据题意由O 点释放的电子恰好能运动到P 点;根据动能定理;有1200OM MP eE x eE x -=-①;BC 板电量不变;BC 板间的场强2244r r U Q Q kQE S d Cd Sd kdπεεπ====⋅②;由②知BC 板间的场强不随距离的变化而变化;当C 板向右平移到P '时;BC 板间的场强不变;由①知;电子仍然运动到P 点返回;故选A..5．2017年江苏;5;4分如图所示;一小物块被夹子夹紧;夹子通过轻绳悬挂在小环上;小环套在水平光滑细杆上..物块质量为M ;到小环的距离为L ;其两侧面与夹子间的最大静摩擦力均为F ..小环和物块以速度v 向右匀速运动;小环碰到杆上的钉子P 后立刻停止;物块向上摆动..整个过程中;物块在夹子中没有滑动..小环和夹子的质量均不计;重力加速度为g ..下列说法正确的是A ．物块向右匀速运动时;绳中的张力等于2FB ．小环碰到钉子P 时;绳中的张力大于2F C ．物块上升的最大速度为22v gD ．速度v 不能超过()2F Mg L M-答案D解析A ．物块向右匀速运动时;则夹子与物体M ;处于平衡状态;那么绳中的张力等于Mg ;与2F 大小关系不确定;故A 错误； B ．小环碰到钉子P 时;物体M 做圆周运动;依据最低点由拉力与重力的合力提供向心力;因此绳中的张力大于Mg ;而与2F 大小关系不确定;故B 错误； C ．依据机械能守恒定律;减小的动能转化为重力势能;则有：212mv mgh =;那么物块上升的最大高度为22v h g =;故C 错误；D ．因夹子对物体M 的最大静摩擦力为2F ;依据牛顿第二定律;结合向心力表达式;对物体M ;则有：22mv F Mg L-=;解得()2F Mg L v M-=;故选D..二、多项选择题：本题共4小题;每小题4分;共16分..每小题有多个选项符合题意..全部选对的得4分;选对但不全的得2分;错选或不答的得0分..6．2017年江苏;6;4分“天舟一号”货运飞船于2017年4月20日在文昌航天发射中心成功发射升空..与“天宫二号”空间实验室对接前;“天舟一号”在距地面约380km 的圆轨道上飞行;则其A ．角速度小于地球自转角速度B ．线速度小于第一宇宙速度C ．周期小于地球自转周期D ．向心加速度小于地面的重力加速度答案BCD解析A ．根据卫星的速度公式GM v r=和v r ω=得：3GM r ω=..将“天舟一号”与地球同步卫星比较;由于“天舟一号”的轨道半径小于地球同步卫星的轨道半径;所以“天舟一号”的角速度大于地球同步卫星的角速度;而地球同步卫星的角速度等于地球自转角速度;所以其角速度大于地球自转角速度．故A 错误． B ．第一宇宙速度是卫星绕地球做匀速圆周运动最大的运行速度;知其线速度小于第一宇宙速度．故B 正确． C ．由2T πω=知“天舟一号”的周期于地球同步卫星的周期;而地球同步卫星的周期等于地球自转周期;所以其周期小于地球自转周期．故C正确． D ．由22v GMa r r==知;其向心加速度小于近地卫星的向心加速度;而近地卫星的向心加速度约等于地面的重力加速度;所以其向心加速度小于地面的重力加速度．故D 正确;故选BCD..7．2017年江苏;7;5分某音响电路的简化电路图如图所示;输入信号既有高频成分;也有低频成分;则A ．电感1L 的作用是通高频B ．电容2C 的作用是通高频C ．扬声器甲用于输出高频成分D ．扬声器乙用于输出高频成分 答案BD解析A ．电感1L 的作用是通低频;阻高频;故A 错误．B ．电容2C 的作用是通高频;阻低频;故B 正确．C ．电感1L 的作用是通低频;阻高频;而电容1C 的作用是通高频;阻低频;所以低频部分通过扬声器甲．故C 错误．D ．电感1L 的作用是通低频;阻高频;所以扬声器乙用于输出高频成分;故D 正确;故选BD..8．2017年江苏;8;5分在x 轴上有两个点电荷1q 、2q ;其静电场的电势ϕ在x 轴上分布如图所示..下列说法正确的有A ．1q 和2q 带有异种电荷B ．1x 处的电场强度为零C ．负电荷从1x 移到2x ;电势能减小D ．负电荷从1x 移到2x ;受到的电场力增大 答案AC解析A ．由图可知：无穷远处电势为零;又有电势为正的地方;故存在正电荷；又有电势为负的地方;故也存在负电荷;所以;1q 和2q 带有异种电荷;故A 正确； B ．电场强度等于图中曲线斜率;1x 处的斜率不为零;故电场强度不为零;故B 错误； C ．负电荷从1x 移到2x ;电势增大;电势能减小;故C 正确；D ．负电荷从1x 移到2x ;曲线斜率减小;及电场强度减小;受到的电场力减小;故D 错误;故选AC..9．2017年江苏;9;5分如图所示;三个小球A 、B 、C 的质量均为m ;A 与B 、C 间通过铰链用轻杆连接;杆长为L ..B 、C 置于水平地面上;用一轻质弹簧连接;弹簧处于原长..现A 由静止释放下降到最低点;两轻杆间夹角α由60︒变为120︒..A 、B 、C 在同一竖直平面内运动;弹簧在弹性限度内;忽略一切摩擦;重力加速度为g ..则此下降过程中A ．A 的动能达到最大前;B 受到地面的支持力小于32mg B ．A 的动能最大时;B 受到地面的支持力等于32mg C ．弹簧的弹性势能最大时;A 的加速度方向竖直向下D ．弹簧的弹性势能最大值为32mgL 答案AB解析A 的动能最大时;设B 和C 受到地面支持力大小均为F ;此时整体在竖直方向受力平衡;可得23F mg =;所以32F mg =；在A 的动能达到最大前一直是加速下降;处于失重情况;所以B 受到地面的支持力小于32mg ;故A ．B 正确；C ．当A 达到最低点时动能为零;此时弹簧的弹性势能最大;A 的加速度方向向上;故C 错误；D ．A 下落的高度为：sin60sin30h L L =︒-︒;根据功能关系可知;小球A 的机械能全部转化为弹簧的弹性势能;即弹簧的弹性势能最大值为312P E mgh mgL -==;故D 错误;故选AB..三、简答题：本题分必做题第10、11题和选做题第12题两部分;共计42分..请将解答填写在答题卡相应的位置..10．2017年江苏;10;8分利用如题10-1图所示的实验装置探究恒力做功与物体动能变化的关系..小车的质量为200.0g M =;钩码的质量为10.0g m =;打点计时器的电源为50Hz 的交流电..1挂钩码前;为了消除摩擦力的影响;应调节木板右侧的高度;直至向左轻推小车观察到____________..2挂上钩码;按实验要求打出的一条纸带如题10-2图所示..选择某一点为O ;依次每隔4个计时点取一个计数点..用刻度尺量出相邻计数点间的距离x ∆;记录在纸带上..计算打出各计数点时小车的速度v ;其中打出计数点“1”时小车的速度1v =________m s ..3将钩码的重和视为小车受到的拉力;取29.80m s g =;利用W mg x =∆算出拉力对小车做的功W ..利用212k E Mv =算出小车动能;并求出动能的变化量k E ∆..计算结果见下表..请根据表中的数据;在答题卡的方格纸上作出–k E W ∆图象..4实验结果表明;k E ∆总是略小于W ..某同学猜想是由于小车所受拉力小于钩码重力造成的..用题中小车和钩码质量的数据可算出小车受到的实际拉力F =______N ..答案1小车做匀速运动；20.228；3如图；40.093解析1挂钩码前;为了消除摩擦力的影响;应调节木板右侧的高度;直至向左轻推小车观察到小车做匀速运动;摩擦力达到平衡；2计数点1的瞬时速度()2021 2.06 2.5010m s 0.228m 20.2x v T -+⨯===..3根据表格中的数据做出k E W ∆-图像如图所示.. 4对整体分析;根据牛顿第二定律得;mga M m=+;则小车受到的实际拉力 0.20.019.8N 0.093N 0.20.01Mmg F Ma M m ⨯⨯====++.. 11．2017年江苏;11;10分某同学通过实验制作一个简易的温控装置;实验原理电路图如题11-1图所示;继电器与热敏电阻1R 、滑动变阻器R 串联接在电源E 两端;当继电器的电流超过15mA 时;衔铁被吸合;加热器停止加热;实现温控..继电器的电阻约20Ω;热敏电阻的阻值R t11E 3V 2E 6V 1R 0~200Ω、滑动变阻器2R 0~500Ω、热敏电阻t R 、继电器、电阻箱0~999.9Ω、开关S 、导线若干..为使该装置实现对30~80C C ︒︒之间任一温度的控制;电源E 应选用______选填“1E ”或“2E ”;滑动变阻器R 应选用__________选填“R 1”或“R 2”..2实验发现电路不工作..某同学为排查电路故障;用多用电表测量各接点间的电压;则应将如题11-2图所示的选择开关旋至_______选填“A ”、“B ”、“C ”或“D ”..3合上开关S ;用调节好的多用电表进行排查..在题11-1图中;若只有b 、c 间断路;则应发现表笔接入a 、b 时指针_______选填“偏转”或“不偏转与;接入a 、c 时指针________选填“偏转”或“不偏转”..4排除故障后;欲使衔铁在热敏电阻为50C ︒时被吸合;下列操作步骤的正确顺序是________选填写各步骤前的序号①将热敏电阻接入电路；②观察到继电器的衔铁被吸合；③断开开关;将电阻箱从电路中移除； ④合上开关;调节滑动变阻器的阻值；⑤断开开关;用电阻箱替换热敏电阻;将阻值调至108.1Ω..答案12E ;2R ；2C ；3不偏转;偏转；4⑤④②③①解析1要想控制30℃时的情况;热敏电阻阻值约为200Ω;需要的最小电动势()0.01520020 3.3V E =⨯+=.；由于还要考虑滑动变阻器的阻值;因此3V 的电源电动势太小;应选择6V 的电源2E ；滑动变阻器采用限流接法;因此其阻值应约为热敏电阻的几倍左右;因此滑动变阻器应采用2R ..2要想测量电压;应将旋钮旋至电压档位上;因电动势为6V ;因此应选择10V 量程;故旋至C 点；3若只有b 、c 间断路;则应发现表笔接入a 、b 时电表与电源不连接;因此指针不偏转；而接入a 、c 时;电表与电源直接连接;故指针发生偏转；4要使50℃时被吸热;由表格数据可知;电阻为108.1Ω；为了使衔铁在热敏电阻为50℃时被吸合;应先电阻箱替换热敏电阻;将阻值调至108.1Ω；再合上开关;调节滑动变阻器的阻值;直到观察到继电器的衔铁被吸合；此时再断开开关将电阻箱取下;换下热敏电阻即可实现实验目的；故步骤为⑤④②③①..12．2017年江苏;12;12分本题包括A 、B 、C 三小题;请选定其中两小题;并在相应的答题区域内作答..若多做;则按A 、B 两小题评分.. A ．选修3-31一定质量的理想气体从状态A 经过状态B 变化到状态C ;其–V T 图象如题12A-1图所示..下列说法正确的有____________A ．AB →的过程中;气体对外界做功B ．A B →的过程中;气体放出热量C ．B C →的过程中;气体压强不变D ．A B C →→的过程中;气体内能增加 2题12A-2甲和乙图是某同学从资料中查到的两张记录水中炭粒运动位置连线的图片;记录炭粒位置的时间间隔均为30s ;两方格纸每格表示的长度相同..比较两张图片可知：若水温相同;________选填“甲”或“乙”中炭粒的颗粒较大；若炭粒大小相同;________选填“甲”或“乙”中水分子的热运动较剧烈.. 3科学家可以运用无规则运动的规律来研究生物蛋白分子..资料显示;某种蛋白的摩尔质量为66kg mol ;其分子可视为半径为9310m -⨯的球;已知阿伏加德罗常数为2316.010mol -⨯..请估算该蛋白的密度..计算结果保留一位有效数字答案1BC ；2甲;乙；333110kg m ⨯解析1A ．A B →的过程中;温度不变;体积减小;可知外界对气体做功;故A 错误．B ．A B →的过程中;温度不变;内能不变;体积减小;外界对气体做功;根据热力学第一定律U W Q ∆=+知;W 为正;则Q 为负;即气体放出热量;故B 正确． C ．因为V T -图线中;BC 段的图线是过原点的倾斜直线;则程B C →的过程中;压强不变;故C 正确． D ．A 到B 的过程中;温度不变;内能不变;B 到C 的过程中;温度降低;内能减小;则A B C →→的过程中;气体内能减小;故D 错误..故选BC2布朗运动是悬浮在液体或气体中的固体小颗粒的永不停息地做无规则运动;布朗运动是由于液体分子对小颗粒的撞击不平衡造成的；颗粒越小;液体分子对颗粒的撞击越不平衡;布朗运动越明显．由图可知;乙图中颗粒的布朗运动更明显;所以若水温相同;甲中炭粒的颗粒较大； 温度越高;布朗运动越激烈;所以若炭粒大小相同;乙中水分子的热运动较剧烈..3摩尔体积343A V r N π=或()32A V r N =;由密度M Vρ=;解得334AM r N ρπ=或38AM r N ρ=;代入数据得33110kg m ρ=⨯或23510kg m ρ=⨯;233~150m 101kg ⨯⨯都算对..B ．选修3-41接近光速飞行的飞船和地球上各有一只相同的艳原子钟;飞船和地球上的人观测这两只钟的快慢;下列说法正确的有__________A ．飞船上的人观测到飞船上的钟较快B ．飞船上的人观测到飞船上的钟较慢C ．地球上的人观测到地球上的钟较快D ．地球上的人观测到地球上的钟较慢2野生大象群也有自己的“语言”..研究人员录下象群“语言”交流时发出的声音;发现以2倍速度快速播放录音时;能听到比正常播放时更多的声音..播放速度变为原来的2倍时;播出声波的_________选填“周期”或“频率”与也变为原来的2倍;声波传播速度________选填“变大”、“变小”或“不变”..3人的眼球可简化为如图所示的模型..折射率相同、半径不同的两个球体共轴..平行光束宽度为D ;对称地沿轴线方向射入半径为R 的小球;会聚在轴线上的P 点..取球体的折射率为2;且2D R =..求光线的会聚角α..示意图未按比例画出答案1AC ；2频率;不变；330︒解析1飞船上的人是以飞船为参考系;故地球是高速运动的;根据爱因斯坦质能方程的运动延时效应;飞船上的人观测到地球上的钟较慢;即飞船上的人观测到飞船上的钟较快;故A 正确;B 错误； CD ．地球上的人以地球为参考系;认为飞船高速运动;同样根据爱因斯坦质能方程的运动延时效应;飞船上的钟较慢;故地球上的人观测到地球上的钟较快;故C 正确;D 错误；故选AC..2波经过录制再次播放;并不改变波的波长、频率等特性；现播放速度变为原来的2倍时;又有波的传播过程中;波长不变;那么周期122T T vλ'==;则频率变为原来的2倍；又有波的传播速度只与波的形式和介质有关;故只改变播放速度;波的传播速度不变..3由几何关系sin 2D i R=解得45i =︒则由折射定律sin sin i n γ=解得30γ=︒;且2i αγ=+;解得30α=︒..C ．选修3-51原子核的比结合能曲线如图所示..根据该曲线;下列判断正确的有_________A ．42He 核的结合能约为14MeVB ．42He 核比63Li 核更稳定 C ．两个21H 核结合成42He 核时释放能量D ．23592U 核中核子的平均结合能比8936Kr 核中的大2质子11H 和α粒子42He 被加速到相同动能时;质子的动量________选填“大于”、“小于”或“等于”α粒子的动量;质子和α粒子的德布罗意波波长之比为______________..3甲、乙两运动员在做花样滑冰表演;沿同一直线相向运动;速度大小都是1m s ..甲、乙相遇时用力推对方;此后都沿各自原方向的反方向运动;速度大小分别为1m s 和2m s ..求甲、乙两运动员的质量之比..答案1BC ；2小于;2:1；332解析1A ．由图可知;氦核的结合能大约为7MeV ;氦核的核子数为4;则氦核的结合能大约为28MeV ;故A 错误．B ．比结合能越大;原子核越稳定;由图可知;氦核的比结合能大;则42He 核比63Li 核更稳定;故B 正确..C ．两个21H 核结合成42He 核时有质量亏损;释放能量;故C 正确..D ．由图可知;23592U 核中核子的平均结合能比8936Kr 核中的小;故D 错误..故选BC..2动能与动量的关系为：2KP mE =;物质波的波长：h pλ=;联立得到：21Kh mE mλ∝=;质子()11H 和α粒子()42He 质量之比为1:4;故物质波的波长之比为2:1.. 3动量守恒11221122––m v m v m v m v =''解得122211m v v m v v '+='+;代入数据得1232m m =..四、计算题：本题共3小题;共计47分..解答时请写出必要的文字说明、方程式和重要的演算步骤..只写出最后答案的不能得分..有数值计算的题;答案中必须明确写出数值和单位.. 13．2017年江苏;13;15分如图所示;两条相距d 的平行金属导轨位于同一水平面内;其右端接一阻值为R 的电阻..质量为m 的金属杆静置在导轨上;其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B ．方向竖直向下..当该磁场区域以速度0v 匀速地向右扫过金属杆后;金属杆的速度变为v ..导轨和金属杆的电阻不计;导轨光滑且足够长;杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触..求：1MN 刚扫过金属杆时;杆中感应电流的大小I ； 2MN 刚扫过金属杆时;杆的加速度大小a ； 3PQ 刚要离开金属杆时;感应电流的功率P .. 解：1MN 刚扫过金属杆式;杆上产生的感应电动势为：0E Bdv =;感应电流E I R=;解得0RBdv I =.. 2MN 刚扫过金属杆式;杆受到的安培力F BId =;牛顿第二定律F ma =;解得220B d v a mR=..3PQ 刚要离开金属杆时;金属杆切割磁感线的速度0–v v v '=;则感应电动势()0–E Bd v v =;电功率2E p R=;解得()2220B d v v P R-=..14．2017年江苏;14;16分如图所示;两个半圆柱A 、B 紧靠着静置于水平地面上;其上有一光滑圆柱C ;三者半径均为R ..C 的质量为m ;A 、B 的质量都为2m ;与地面间的动摩擦因数均为μ..现用水平向右的力拉A ;使A 缓慢移动;直至C 恰好降到地面..整个过程中B 保持静止..设最大静摩擦力等于滑动摩擦力;重力加速度为g ..求：1未拉A 时;C 受到B 作用力的大小F ； 2动摩擦因数的最小值从m μ；3A 移动的整个过程中;拉力做的功W ..解：1C 受力平衡2cos30 F mg ︒=;解得C 受到B 作用力33F mg =.. 2C 恰好降到地面时;B 受C 支持力最大为m F ;则根据力的平衡可得：2cos60m F mg ︒=;解得：m F mg =；所以最大静摩擦力至少为：3cos302m m f F mg =︒=;B 对地面的压力为：12N B C F m g m g mg =+=;B 受地面的摩擦力为fmg μ=;根据题意有m f f=;解得：32μ=;所以动摩擦因数的最小值为：min 32μ=..3C 下降的高度()31h R =-;A 的位移()231x R =-;摩擦力做功的大小()231f W fx mgR μ==-;根据动能定理–00f W W mgh +=-;解得()()2131W mgR μ=--..15．2017年江苏;15;16分一台质谱仪的工作原理如图所示..大量的甲、乙两种离子飘入电压为0U 的加速电场;其初速度几乎为0;经加速后;通过宽为L 的狭缝MN 沿着与磁场垂直的方向进入磁感应强度为B 的匀强磁场中;最后打到照相底片上..已知甲、乙两种离子的电荷量均为q +;质量分别为2m 和m ;图中虚线为经过狭缝左、右边界M 、N 的甲种离子的运动轨迹..不考虑离子间的相互作用..1求甲种离子打在底片上的位置到N 点的最小距离x ；2在答题卡的图中用斜线标出磁场中甲种离子经过的区域;并求该区域最窄处的宽度d ；3若考虑加速电压有波动;在0–U U ∆到0U U +∆之间变化;要使甲、乙两种离子在底片上没有重叠;求狭缝宽度L 满足的条件.. 解：1设甲种离子在磁场中的运动半径为1r ;电场加速201×22qU mv =且212v qvB mr =解得12mU r B q=..根据几何关系12x r L =-;解得04mU x L B q=-.. 2见右图最窄处位于过两虚线交点的垂线上22112L d r r ⎛⎫=-- ⎪⎝⎭解得了2002424mU mU L d B q qB =--..3设乙种离子在磁场中的运动半径为2r ;1r 的最小半径()01min 2m U U r Bq-∆=;2r 的最大半径距()02min 21m U U r B q-∆=;由题意知：1min 2min 22r r L ->;即()()00242m U U m U U L B q B q-∆+∆->解得()00222m L U U U U B q⎡⎤<-∆-+∆⎣⎦..。
2017年高考江苏物理试题及答案解析(精编版)
2017年普通高等学校招生全国统一考试（江苏卷）物理一、单项选择题：本题共5小题,每小题3分,共15分。
每小题只有一个选项符合题意。
1．【2017年江苏，1，4分】如图所示，两个单匝线圈a 、b 的半径分别为r 和2r 。
圆形匀强磁场B 的边缘恰好与a 线圈重合，则穿过a 、b 两线圈的磁通量之比为( )A ．1:1B ．1:2C ．1:4D ．4:1【答案】A【解析】由于线圈平面与磁场方向垂直，故穿过该面的磁通量为:BS Φ=，半径为r 的虚线范围内有匀强磁场，所以磁场的区域面积为:2S r π=结合图可知，穿过两个线圈的磁感线的条数是相等的,所以磁通量都是：2Br πΦ= .与线圈的大小无关,故选A 。
2．【2017年江苏,2，4分】如图所示，A 、B 两小球从相同高度同时水平抛出,经过时间t 在空 中相遇。
若两球的抛出速度都变为原来的2倍,则两球从抛出到相遇经过的时间为( ） A ．t B ．22t C ．2t D ．4t 【答案】C【解析】两球同时抛出，竖直方向上做自由落体运动，相等时间内下降的高度相同，始终在同一水平面上,根据A B x v t v t =+知，当两球的抛出速度都变为原来的2倍,则两球从抛出到相遇经过的时间为2t ;故选C 。
3．【2017年江苏，3，4分】一小物块沿斜面向上滑动，然后滑回到原处。
物块初动能为0k E ，与斜面间的动摩擦因数不变,则该过程中，物块的动能k E 与位移x 关系的图线是（ )A ．B ．C ．D ．【答案】C【解析】设斜面的倾角为θ，物块的质量为m ，去沿斜面向上为位移正方向；根据动能定理可得:上滑过程中：0 sin cos k k mgx mgx E E θμθ--=-， 所以()0sin cos k k E E mg mg x θμθ=-+；下滑过程中：sin cos 0k mgx mgx E θμθ'-'=-，所以()sin cos k E mg mg x θμθ=-'； 根据能量守恒定律可得,最后的总动能减小，故选C 。
2020届江苏省南通市2017级高三二模考试理科综合物理试卷及答案试卷
2020届江苏省南通市2017级高三二模考试理科综合物理试卷★祝考试顺利★一、单项选择题．本题共5小题,每小题3分,共计15分．每小题只有一个选项符合题意．1．肩扛式反坦克导弹发射后,喷射气体产生推力F ,一段时间内导弹在竖直平面内沿下列图中虚线向前运动,2．2020年1月我国成功发射了“吉林一号”卫星,卫星轨道可看作距地面高度为650km 的圆．地球半径为6400km,第一宇宙速度为7.9km/s,则该卫星的运行速度为A ．11.2km/sB ．7.9km/sC ．7.5 km/sD ．3.1km/s 3．如图所示,真空中孤立导体球均匀带电,电荷量为+Q ．一试探电荷从P 点由静止释放,只在电场力作用下运动到无限远处,电场力做功为W ．若导体球电荷量变为+2Q ,则该试探电荷从P 点运动至无限远的过程中电场力做功为A ．2WB ．4WC ．2WD ．21W 4．如图所示,车厢水平底板上放置质量为M 的物块,物块上固定竖直轻杆,质量为m 的球用细线系在杆上O 点．当车厢在水平面上沿直线加速运动时,球和物块相对车厢静止,细线偏离竖直方向的角度为第3题图第4题图θ,此时车厢底板对物块的摩擦力为f、支持力为N,已知重力加速度为g,则A．f=Mg sinθ B. f=Mg tanθC. N=(M+m)gD. N=Mg5. 如图甲所示,虚线右侧有一方向垂直纸面的有界匀强磁场,磁场的磁感应强度B随时间t变化关系如图乙所示（取磁场垂直纸面向里的方向为正方向）,固定的闭合导线框一部分在磁场内．从t=0时刻开始,下列关于线框中感应电流i、线框ab边受到的安培力F随时间t变化的图象中,可能正确的是（取线框中逆时针方向的电流为正,安培力向右为正方向）二、多项选择题．本题共4小题,每小题4分,共计16分．每小题有多个选项符合题意．全部选对的得4分,选对但不全的得2分,错选或不答的得0分．6．下列说法符合物理史实的有A．奥斯特发现了电流的磁效应B．库仑应用扭秤实验精确测定了元电荷e的值C．安培首先提出了电场的观点D．法拉第发现了电磁感应的规律7．从水平面上方O点水平抛出一个初速度大小为v0的小球,小球与水平面发生一次碰撞后恰能击中竖直墙壁上与O等高的A点,小球与水平面碰撞前第7题图第5题图甲乙B-B。

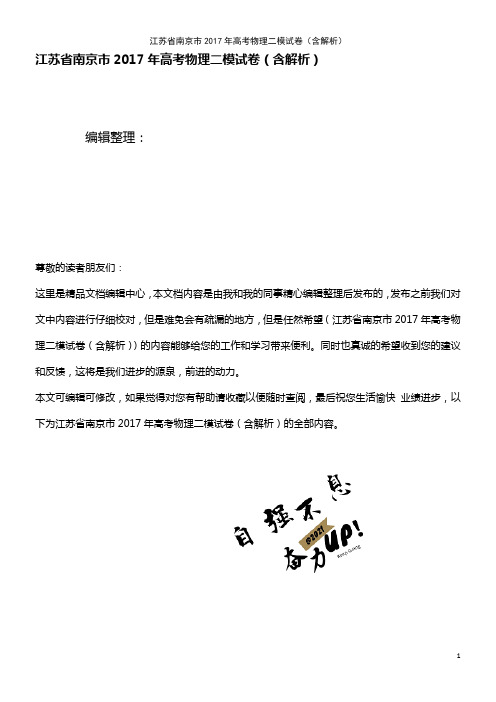

江苏省南京市高考物理二模试卷(含解析)(2021年整理)
江苏省南京市2017年高考物理二模试卷（含解析）编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（江苏省南京市2017年高考物理二模试卷（含解析））的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为江苏省南京市2017年高考物理二模试卷（含解析）的全部内容。
2017年江苏省南京市高考物理二模试卷一、单项选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意．1．转笔（Pen Spinning）是一项用不同的方法与技巧、以手指来转动笔的休闲活动，如图所示．转笔深受广大中学生的喜爱，其中也包含了许多的物理知识，假设某转笔高手能让笔绕其上的某一点O做匀速圆周运动，下列有关该同学转笔中涉及到的物理知识的叙述正确的是（）A．笔杆上的点离O点越近的,做圆周运动的向心加速度越大B．笔杆上的各点做圆周运动的向心力是由万有引力提供的C．若该同学使用中性笔，笔尖上的小钢珠有可能因快速的转动做离心运动被甩走D．若该同学使用的是金属笔杆，且考虑地磁场的影响，由于笔杆中不会产生感应电流，因此金属笔杆两端一定不会形成电势差2．已知磁敏电阻在无磁场时电阻很小,有磁场时电阻变大，并且磁场越强阻值越大．为探测磁场的有无，利用磁敏电阻作为传感器设计了如图所示电路．电源的电动势E和内阻r不变，在无磁场时调节变阻器R使小灯泡L正常发光，若探测装置从无磁场区进入磁场区，则（）A．电压表的示数变小 B．磁敏电阻两端电压变小C．小灯泡L变亮甚至烧毁D．通过滑动变阻器的电流变大3．2014年3月8日凌晨马航客机失联后，西安卫星测控中心紧急调动海洋、风云、高分、遥感4个型号近10颗卫星，为地面搜救提供技术支持．特别是“高分一号”突破了空间分辨率、多光谱与大覆盖面积相结合的大量关键技术．如图为“高分一号"与北斗导航系统两颗卫星在空中某一面内运动的示意图,“北斗系统中两颗卫星“G1"和“G3”以及“高分一号"均可认为绕地心O做匀速圆周运动，卫星“G1”和“G3”的轨道半径均为r，某时刻两颗工作卫星分别为轨道上的A、B两位置，高分一号在C位置，若卫星均顺时针运行,地球表面处的重力加速度为g,地球半径为R，不计卫星间的相互作用力．则以下说法正确的是（）A．卫星“G1”和“G3”的加速度大小相等均为gB．卫星“G1”由位置A运动到位置B所需要的时间为C．如果调动“高分一号"卫星到达卫星“G3"所在的轨道，必须对其减速D．高分一号是低轨道卫星，其所在高度由稀薄气体，运行一段时间后，高度会降低,速度增大，机械能会减小4．如图所示实线为等量异种点电荷周围的电场线，虚线为以一点电荷为中心的圆，M点是两点电荷连线的中点，若将一试探正点电荷从虚线上N点移动到M点，则（）A．电荷所受电场力大小不变B．电荷电势能大小不变C．电荷电势能逐渐减小D．电荷电势能逐渐增大5．两个物体在同一高度同时由静止开始下落，经过一段时间分别与水平地面发生碰撞(碰撞过程时间极短）后反弹，速度大小不变．一个物体所受空气阻力可忽略，另一个物体所受空气阻力大小与物体速率成正比．下列用虚线和实线描述两物体运动的v﹣t图象可能正确的是（）A．B．C．D．二、多项选择题:本题共4小题，每小题4分,共计16分．6．关于下列器材的原理和用途,正确的是（）A．变压器可以改变交变电压但不能改变频率B．扼流圈对交流的阻碍作用是因为线圈存在电阻C．真空冶炼炉的工作原理是炉体产生涡流使炉内金属熔化D．磁电式仪表中用来做线圈骨架的铝框能起电磁阻尼的作用7．如图所示电路中，电源电动势为E（内阻不可忽略），线圈L的电阻不计．以下判断正确的是（）A．闭合S稳定后，电容器两端电压为EB．闭合S稳定后，电容器的a极板带负电C．断开S的瞬间，通过R1的电流方向向右D．断开S的瞬间,通过R2的电流方向向右8．如图所示，匀强磁场的磁感应强度B=T，单匝矩形线圈面积S=1m2，电阻r=Ω，绕垂直于磁场的轴OOˊ匀速转动．线圈通过电刷与一理想变压器原线圈相接．V为理想交流电压表,A1、A2为理想交流电流表,L1、L2为两个完全相同的电灯泡，标称值为“20V,30W",且均正常发光，电流表A1的示数为1。
江苏省苏州市2017年高三二模物理试卷(含解析)
2017年江苏省苏州市常熟高考物理二模试卷一、单项选择题（本大题共5小题，每小题3分，共15分）1．下列图片显示的技术中，属于防范静电危害的是（）A．静电复印B．静电喷涂C．避雷针D．静电除尘2．如图所示，某跳伞运动员正减速下落，下列说法正确的是（）A．伞绳对运动员的作用力与运动员对伞绳的作用力是一对平衡力B．运动员处于超重状态C．伞绳对运动员的作用力小于运动员的重力D．伞绳对运动员的作用力大于运动员对伞绳的作用力3．“北斗”导航系统是我国自行研发的全球导航系统，它由5颗静止轨道卫星（同步卫星）与30颗非静止轨道卫星组成．已知月球公转周期约为27天，则静止轨道卫星与月球（）A．角速度之比约为27：1 B．线速度之比约为27：1C．半径之比约为1：27 D．向心加速度之比约为1：274．电容式加速度传感器的原理结构如图，质量块右侧连接轻质弹簧，左侧连接电介质，弹簧与电容器固定在外框上．质量块可带动电介质移动改变电容．则（）A．电介质插入极板间越深，电容器电容越小B．当传感器以恒定加速度运动时，电路中有恒定电流C．若传感器原来向右匀速运动，突然减速时弹簧会伸长D．当传感器由静止突然向右加速瞬间，电路中有顺时针方向电流5．一滑块以一定的初速度从一固定斜面的底端向上冲，到斜面上某一点后返回底端，斜面粗糙．滑块运动过程中加速度与时间关系图象如图所示．下列四幅图象分别表示滑块运动过程中位移x、速度v、动能E k和重力势能E p（以斜面底端为参考平面）随时间变化的关系图象，其中正确的是（）A．B．C．D．二、多项选择题（本大题共4小题，每小题4分，共16分）6．如图（a）所示，扬声器中有一线圈处于磁场中，当音频电流信号通过线圈时，线圈带动纸盆振动，发出声音，俯视图（b）表示处于辐射状磁场中的线圈（线圈平面即纸面），磁场方向如图中箭头所示，在图（b）中（）。
物理_2017年江苏省南通市高考物理二模试卷_复习
2017年江苏省南通市高考物理二模试卷一、单项选择题．本题宫小题，每小题3分，共计15分．每小题只有一个选项符合题意．1. 2016年，神州十一号飞船和天宫二号在距地面393千米的圆轨道上顺利对接，天宫二号运行轨道比天宫一号运行轨道高出了50千米（）A 天宫二号运动的周期大于天宫一号的运动周期B 天宫二号运动的速度大于天宫一号的运动速度 C 天宫二号运动的加速度大于天宫一号的运动加速度 D 天宫二号运动的角速度大于天宫一号的运动角速度2. 如图所示，闭合导线框匀速穿过垂直纸面向里的匀强磁场区域，磁场区域宽度大于线框尺寸，规定线框中逆时针方向的电流为正，则线框中电流i随时间t变化的图像可能正确的是（）B．A C D3. 如图所示，质量为m2的物块B放置在光滑水平桌面上，其上放置质量m1的物块A，A通过跨过光滑定滑轮的细线与质量为M的物块C连接。
释放C，A和B一起以加速度a从静止开始运动，已知A、B间动摩擦因数为μ1，则细线中的拉力大小为（）A MgB Mg+MaC (m1+m2)aD m1a+μ1m1g4. 体育课进行定点投篮训练，某次训练中，篮球在空中运动轨迹如图中虚线所示．下列所做的调整肯定不能使球落入篮筐的是（）A 保持球抛出方向不变，增加球出手时的速度B 保持球抛出方向不变，减小球出手时的速度 C 增加球出手时的速度，减小球速度方向与水平方向的夹角 D 增加球出手时的速度，增加球速度方向与水平方向的夹角5. 实验表明，地球表面上方的电场强度不为零，且方向竖直向下，说明地球表面有净负电荷，设地球表面净负电荷均匀分布，且电荷量绝对值为Q，已知地球半径为R，静电力常量为k，选地面电势为零，则在地面上方高ℎ （约几十米）处的电势为（）A −kQℎ(R+ℎ)2 B kQℎR+ℎC −kQℎRD kQℎR2二、多项选择题．本题共4小题，每小题4分，共计16题．每小题有多个选项符合题意，全部选对的得4分，选对但不全对得2分，错选或不答得0分）6. 如图所示的闭合电路中，R 是半导体光敏电阻，R 1为滑动变电阻，现用一束光照射光敏电阻则（ ）A 电流表读数变大B 电压表读数变大C 电源的总功率变大D 电源内阻的功率变大7. 如图所示，竖直平面内有一半圆槽，A 、C 等高，B 为圆槽最低点，小球从A 点正上方O 点静止释放，从A 点切入圆槽，刚好能运动至C 点．设球在AB 段和BC 段运动过程中，运动时间分别为t 1、t 2，克服摩擦力做功分别为W 1、W 2，则（ ）A t 1>t 2B t 1<t 2C W 1>W 2D W 1<W 28. 如图所示，空间有竖直方向的匀强电场，一带正电的小球质量为m ，在竖直平面内沿与水平方向成30∘角的虚线以速度v 0斜向上做匀速运动．当小球经过O 点时突然将电场方向旋转一定的角度，电场强度大小不变，小球仍沿虚线方向做直线运动，选O 点电势为零，重力加速度为g ，则（ ）A 原电场方向竖直向下B 改变后的电场方向垂直于ONC 电场方向改变后，小球的加速度大小为gD 电场方向改变后，小球的最大电势能为mv 0249. 霍尔传感器测量转速的原理图如图所示，传感器固定在圆盘附近，圆盘上均匀固定4个小磁体，在a 、b 间输入方向由a 到b 的恒定电流，圆盘转动时，每当磁体通过霍尔元件，传感器c 、d 端输出一个脉冲电压，检测单位时间内的脉冲数可得到圆盘的转速，关于该测速传感器，下列说法中正确的有（ ）A 在图示位置时刻，d 点电势一定高于c 点电势B c 、d 端输出脉冲电压的频率是圆盘转速的4倍C 圆盘转动越快，输出脉冲电压峰值越高D 增加小磁体个数，传感器对转速变化的分辨率提高三、简答题：本题分必做题（第10、11题）和选做题（第12）两部分，共计42分.请将解答填写在答题卡相应的位置.必做题10. 探究外力做功与物体动能变化关系的实验装置如图甲所示，根据实验中力传感器读数和纸带的测量数据等可分別求得外力对小车做的功和小车动能的变化．（1）关于该实验，下列说法中正确的有（）A 平衡摩擦力时，调整垫块的高度，改变钩码质量，使小车能在木板上做匀速运动 B 调整滑轮高度，使连接小车的细线与木板平行 C 实验中要始终满足钩码的质量远小于小车质量 D 若纸带上打出的是短线，可能是打点计时器输入电压过高造成的（2）除了图甲中注明的器材外，实验中还需要交流电源、导线、刻度尺和________．（3）某次实验中打出了一条纸带，其中一部分如图乙所示，各个打点是连续的计时点，A、B、D、E、F各点与O点间的距离如图，设小车质量为m，打点周期为T，本次实验过程中力传感器的读数为F，则A到E过程外力做功W=________，小车动能变化ΔE k=________；在不同次实验中测得多组外力做功W和对应的动能变化ΔE k的数据，作出W−ΔE k图像如图丙所示，图线斜率约等于1，由此得出结论是________．（4）若实验结果显示拉力F做的功W总略小于小车动能的变化ΔE k，请分析出现这种情况的可能原因是________．11. 在探究“决定电阻丝电阻的因素”实验中，实验小组根据下表中给出的电阻丝，分别探究电阻与长度、横截面积、材料的关系。
《创新设计》2017版高考物理(江苏专用)二轮教师文档讲义：简答题42分模拟小卷
简答题42分模拟小卷(一)简答题：本题分必做题(第10、11题)和选做题(12题)两部分，共计42分。
【必做题】10．(8分)(2016·苏锡常镇三模)某同学准备利用下列器材测量干电池的电动势和内电阻。
A．待测干电池两节，每节电池电动势约为1.5 V，内阻约几欧姆B．直流电压表V1、V2，量程均为3 V，内阻约为3 kΩC．定值电阻R0未知D．滑动变阻器R，最大阻值R mE．导线和开关(1)根据如图1甲所示的实物连接图，在图乙方框中画出相应的电路图。
甲图1(2)实验之前，需要利用该电路图测出定值电阻R0，方法是先把滑动变阻器R调到最大阻值R m，再闭合开关，电压表V1和V2的读数分别为U10、U20，则R0＝________(用U10、U20、R m表示)。
(3)实验中移动滑动变阻器触头，读出电压表V1和V2的多组数据U1、U2，描绘出U1－U2图象如图2所示，图中直线斜率为k，与横轴的截距为a，则两节干电池的总电动势E＝________，总内阻r＝________(用k、a、R0表示)。
图2解析 (1)电路图见答案图所示。
(2)根据部分电路欧姆定律R 0＝U 0I ，因I ＝U 10R m，U 0＝U 20－U 10，联立解得R 0＝U 20－U 10U 10R m 。
(3)根据闭合电路欧姆定律有E ＝U 2＋U 2－U 1R 0r ，变形得U 1＝(R 0r ＋1)U 2－R 0r E ，由题意可知k ＝R 0r ＋1，a ＝R 0R 0＋r E ，解得E ＝ka k －1，r ＝R 0k －1。
答案 (1)如图(2)U 20－U 10U 10R m (3)ka k －1 R 0k －111．(10分)“用DIS 研究加速度与力的关系”的实验装置如图3甲所示，通过改变悬挂的重物，多次测量，可得小车运动的加速度a 和所受拉力F 的关系图象。
他们在轨道水平和倾斜的两种情况下分别做了实验，得到了两条a －F 图线，如图乙所示。
2017年3月2017届高三第二次全国大联考(江苏卷)物理卷(考试版)
绝密★启用前|试题命制中心2017年高三第二次全国大联考【江苏卷】物理试题（考试时间：100分钟 试卷满分：120分）注意事项：1．本试卷分第I 卷（选择题）和第II 卷（非选择题）两部分。
答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答第I 卷时，选出每小题答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
写在本试卷上无效。
3．回答第II 卷时，将答案写在答题卡上。
写在本试卷上无效。
4．考试范围：高考全部。
第I 卷一、单项选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意．1．某同学想粗测一下粗细均匀的某金属导线的电阻率，他先用螺旋测微器测出该导线的直径为d =0.200 mm ，然后用刻度尺测出导线的长度为1.0×103 mm ，用调好的欧姆表测出导线的电阻为5.0 Ω，由此可算得该铜导线的电阻率约为（ ）A ．71.510m -⨯Ω⋅B ．71.510/m -⨯ΩC ．81.510m -⨯Ω⋅D ．81.510/m -⨯Ω2．我国的高铁技术在世界处于领先地位，高铁（如图甲所示）在行驶过程中非常平稳，放在桌上的水杯几乎感觉不到晃动．图乙为高铁车厢示意图，A 、B 两物块相互接触地放在车厢里的水平桌面上，物块与桌面间的动摩擦因数相同，A 的质量比B 的质量大，车在平直的铁轨上向右做匀速直线运动，A 、B 相对于桌面始终保持静止，下列说法正确的是（ ）甲 乙A ．A 受到2个力的作用B ．B 受到3个力的作用C ．A 受到桌面对它向右的摩擦力D ．B 受到A 对它向右的弹力3．竖直向上抛出一物块，物块在运动过程中受到的阻力大小与速度大小成正比，则物块从抛出到落回抛出点的过程中，加速度随时间变化的关系图象正确的是（设竖直向下为正方向）（ ）4．如图所示，平板MN 和PQ 水平放置，O 、M 、P 在同一竖直线上，且OM =MP =h ，PQ 长为h ，MN 明显比PQ 短，从O 点水平向右抛出一个小球，落在MN 上反弹前后水平分速度不变，竖直方向分速度等大反向，结果小球刚好落在Q 点，则小球从O 点抛出的初速度为（ ）A ．gh )12(+B ．gh)12(-C ．gh 2)12(+ D ．gh 2)12(-5．如图所示为远距离输电的原理图，升压变压器的变压比为m ，降压变压器的变压比为n ，输电线的电阻为R ，升压变压器和降压变压器均为一理想变压器，发电机输出的电压恒为U ，若由于用户的负载变化，使电压表V 2的示数减小了U ∆，则下列判断正确的是（ ）A ．电流表A 2的示数增大了RU∆ B ．电流表A 1的示数增大了RUn ∆ C ．电压表V 1的示数减小了U ∆D ．输电线损失的功率增加了R RU n 2)(∆二、多项选择题：本题共4小题，每小题4分，共计16分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分，错选或不答的得0分．6．如图所示，半圆形容器固定在地面上，一物块从容器边缘A 点以向下的初速度开始运动，恰好能沿容器内壁以大小不变的速度运动到容器底部O 点，则在物块下滑过程中，下列说法正确的是（ ）A ．滑块受到的合外力越来越小B ．重力做功的功率越来越小C ．重力与摩擦力的合力越来越大D ．克服摩擦力做功的功率越来越大7．2017年1月24日，报道称，俄航天集团决定将“质子-M”运载火箭的发动机召回沃罗涅日机械制造厂．若该火箭从P 点发射后不久就失去了动力，火箭到达最高点M 后又返回地面的Q 点，并发生了爆炸．已知引力常量为G ，地球半径为R ．不计空气阻力，下列说法正确的是（ ）A ．火箭在整个运动过程中，在M 点的速率最大B ．火箭在整个运动过程中，在M 点的速率小于7.9 km/sC ．火箭从M 点运动到Q 点（爆炸前）的过程中，火箭的机械能守恒D ．已知火箭在M 点的速度为v ，M 点到地球表面的距离为h ，则可求出地球的质量8．如图所示的电路中，理想二极管和水平放置的平行板电容器串联接在电路中，闭合开关S ，平行板间有一质量为m ，电荷量为q 的带电液滴恰好能处于静止状态，则下列说法正确中的是（ ）A ．将A 板向上平移一些，液滴将向下运动B ．将A 板向左平移一些，液滴将向上运动C ．断开开关S ，将A 板向下平移一些，液滴将保持静止不动D ．断开开关S ，将A 板向右平移一些，液滴将向上运动9．如图所示，在正交的匀强电场和匀强磁场中，电场方向水平向左，磁场方向垂直于纸面水平向里，一质量为m ，带电量为+q 的小球用长为L 的绝缘细线悬挂于O 点，并在最低点由静止释放，小球向左摆到最高点时，悬线与竖直方向的夹角为θ，不计小球的大小和空气阻力，重力加速度为g ，则下列说法正确的是（ ）A ．电场强度的大小为qmg θtan B ．小球从释放到摆到左侧最高点的过程中，电势能减小了C ．小球从释放到摆到左侧最高点的过程中，当悬线与竖直方向的夹角为2θ时，悬线拉力最大 D ．增大悬线的长度，θ会增大第II 卷三、简答题：本题分必做题（第10、11题）和选做题（第12题）两部分，共计42分．请将解答填写在答题卡相应的位置． 【必做题】10．（8分）某同学用如图所示装置测物块与长木板间的动摩擦因数．图中长木板固定在水平桌面上，光滑的四分之一圆弧轨道与长木板的上表面在O 点相切，一竖直标尺紧贴圆弧轨道左侧放置，圆弧曲面与标尺竖直面相切．（1）在A 点由静止释放物块，物块经圆弧轨道滑上长木板，最后停在a 点，改变滑块释放的位置于B点，物块最后停在长木板上的b 点，量出A 、B 间的高度h ，a 、b 间的距离L ，重力加速度为g ，则物块与长木板间的动摩擦因数为μ= ．（2）为了减小实验误差，多次改变物块释放的位置，测出每次物块释放的位置离A 点的高度h ，最后停在长木板上的位置离O 点的距离x ，作出x h -图象，则作出的图象应该是 （填“过原点”或“不过原点”）的一条倾斜的直线，求出图象的斜率为k ，则物块与斜面间的动摩擦因数为μ= ．11．（10分）某同学想要测量一个阻值大约为20 Ω的电阻的阻值，实验室给出了以下器材：①电流表G 1（0~5 mA ，内阻r 1=3 Ω）； ②电流表G 2（0~10 mA ，内阻r 2=1 Ω）； ③定值电阻R 1（150 Ω）； ④定值电阻R 2（15 Ω）； ⑤滑动变阻器R （0~5 Ω）；⑥干电池（1.5 V ）；⑦开关S 及导线若干．（1）该同学设计了如下的电路图，图中电阻 （填“A ”或“B ”）为被测电阻，电阻 （填“A ”或“B ”）为定值电阻，定值电阻应选 （填“R 1”或“R 2”）．（2）实物图已连接了一部分，请将实物图连接完整．（3）若某次测得电流表G1、G2的示数分别为I1、I2，则被测电阻的大小为(用已知和测量物理量的符号表示)．（4）若通过调节滑动变阻器，测得多组的I1、I2，作出I1–I2的图象，如下图所示，求得图象的斜率为k=1.85，则求得被测电阻的大小为Ω（保留三位有效数字）．12．【选做题】本题包括A、B、C三小题，请选定其中两小题，并在相应的答题区域内作答．若多做，则按A、B两小题评分．A．（选修模块3-3）（12分）（1）（4分）下列说法正确的是（）A．吹气球越吹越费力，说明气体分子间有斥力B．超级钢的组织细密，强度高，韧性大，它的晶体颗粒有规则的几何形状C．空气中的水蒸气压强越接近此时的饱和汽压，人感觉就越潮湿D．一定量的水蒸发为同温度的水蒸气，吸收的热量大于其增加的内能（2）（4分）如图所示为一定质量的理想气体从状态A变化到状态B再变化到状态C的p－1V图象，其中AB段是一段圆弧，A、B两点的连线与1V轴平行，BC为延长线过原点的直线，则从状态A变化到状态B气体内能（填“增加”、“不变”或“减少”）；从状态B变化到状态C气体(填“吸收”或“放出”)热量．（3）（4分）某同学做实验时，用滴管往量筒中滴入100滴水滴，测得100滴水的体积为10 cm3，已知水的密度ρ=1.0×103 kg/m3，水的摩尔质量M=1.8×10－2 kg/mol，试估算：①滴管滴下的一滴水中约含有多少个水分子；②一个水分子的直径约为多大．(以上计算结果保留两位有效数字)B．（选修模块3-4）（12分）（1）（4分）下列说法正确的是（）A．肥皂泡呈现的彩色是光的干涉现象，露珠呈现的彩色的是光的色散现象B．电磁波中电场能量最大时，磁场能量为零；磁场能量最大时，电场能量为零C．照相机镜头上会镀一层膜，有时会在镜头前加一个偏振片，这样做都是为了增加光的透射强度D．火箭以接近光速飞越地球，火箭上的人看到的火箭的长度比地球上的人看到的火箭的长度长（2）（4分）如图所示为某同学用插针法测玻璃折射率的光路图，PO1与O1B的夹角为θ，O1O2与O1A 的夹角为α，则测得玻璃的折射率为，若该同学不小心将三棱镜AC边的边界画在了虚线的位置，其他边界没问题，则测得的折射率会(填“偏大”、“偏小”或“不变”)．（3）（4分）如图所示，一列波沿x轴传播，t=0时刻的波形如图中实线所示，t=0.5 s时的波形如图中虚线所示，t=0时刻处于x=4 m处的质点P正沿y轴正向运动．若3T<0.5 s<4T，则这列波的波速为多少？C．（选修模块3-5）（12分）（1）（4分）关于近代物理实验，下列说法正确的是（）A．黑体辐射的实验规律可用光的波动性解释B．利用α粒子散射实验可以估算核外电子的运动半径C．电子束通过双缝实验装置后可以形成干涉图样说明实物粒子也具有波动性D．汤姆逊研究阴极射线发现了电子，提出了原子核式结构模型（2）（4分）某实验小组成员用如图所示装置研究光电效应规律，其中光电管的极限频率为υ0，用某种单色光照射光电管，调节滑动变阻器的滑片，使电流计的示数刚好为零，此时电压表的示数为U0，则照射光的频率为，保持滑动变阻器的滑片位置不变，增大照射光的强度，则电流表的示数（填“仍然为零”或“不为零”）（已知普朗克常数为h）．（3）（4分）一个静止的放射性原子核，发生衰变时，放出一个质量为m1、速度大小为v1的α粒子，产生一个质量为m2、速度大小为v2的反冲核，同时放出一个光子，光子的运动方向与反冲核的运动方向相同，已知普朗克常量为h、光在真空中的传播速度为c．求：①释放出的光子的波长；②核反应中释放的能量．四、计算题：本题共3小题，共计47分．解答时请写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．13．（15分）如图甲所示，足够长平行金属导轨MN、PQ固定在水平面上，导轨两端分别连接有电阻R1、R2，R1=6 Ω，R2=3 Ω，导轨间距为L=1 m，导轨放在垂直于水平向下的匀强磁场中，磁场的磁感应强度B=1 T．一根长度也为1 m的金属棒放在导轨上并与导轨垂直且接触良好，金属棒的电阻为r=2 Ω．现给金属棒一个水平向右的拉力F，使金属棒从静止开始运动，结果金属棒两端的电压U的平方，随时间变化的关系如图乙所示，不计导轨电阻，求：（1）t=4 s时，金属棒的速度大小；（2）通过电阻R1的电量为0.1 C时，金属棒运动的距离；（3）0~4 s内，回路中产生的焦耳热．14．（16分）如图所示，质量均为m的物块A和B用轻弹簧相连，放在光滑的斜面上，斜面的倾角θ=30°，B与斜面底端的固定挡板接触，弹簧的劲度系数为k，A通过一根绕过定滑的不可伸长的轻绳与放在水平面上的物块C相连，各段绳均处于刚好伸直状态，A上段绳与斜面平行，C左侧绳与水平面平行，C的质量也为m，斜面足够长，物块C与水平面间的动摩擦因数为μ=0.5，重力加速度为g．现给C 与一个向右的初速度，当C向右运动到速度为零时，B刚好要离开挡板，求：（1）物块C开始向右运动的初速度大小；（2）若给C施加一个向右的水平恒力F1（未知）使C向右运动，当B刚好要离开挡板时，物块A的速度大小为v，则拉力F1多大？（3) 若给C一个向右的水平恒力F2（未知）使C向右运动，当B刚好要离开挡板时，物块A的加速度大小为a，此时拉力F2做的功是多少？15．（16分）如图甲所示，竖直虚线MN、PQ间有垂直于纸面向里的匀强磁场，MN左侧有水平的平行金属板，板的右端紧靠虚线MN，在两板的电极P、Q上加上如图乙所示的电压，在板的左端沿两板的中线不断地射入质量为m，电荷量为+q的带电粒子，粒子的速度均为v0，侧移最大的粒子刚好从板的右侧边缘射入磁场，两板长为L，若vL远大于T，磁场的磁感应强度为B，qmvU32=不计粒子的重力，求：（1）两板间的距离d为多少？（2）要使所有粒子均不能从边界PQ射出磁场，PQ、MN间的距离至少多大？（3）若将下板下移d)13(-，则所有粒子进入磁场后，要使所有粒子均不能从边界PQ射出磁场，PQ、MN间的距离又至少为多大？。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简答题42分模拟小卷(一)简答题：本题分必做题(第10、11题)和选做题(12题)两部分，共计42分。
【必做题】10．(8分)(2016·苏锡常镇三模)某同学准备利用下列器材测量干电池的电动势和内电阻。
A．待测干电池两节，每节电池电动势约为1.5 V，内阻约几欧姆B．直流电压表V1、V2，量程均为3 V，内阻约为3 kΩC．定值电阻R0未知D．滑动变阻器R，最大阻值R mE．导线和开关(1)根据如图1甲所示的实物连接图，在图乙方框中画出相应的电路图。
甲图1(2)实验之前，需要利用该电路图测出定值电阻R0，方法是先把滑动变阻器R调到最大阻值R m，再闭合开关，电压表V1和V2的读数分别为U10、U20，则R0＝________(用U10、U20、R m表示)。
(3)实验中移动滑动变阻器触头，读出电压表V1和V2的多组数据U1、U2，描绘出U1－U2图象如图2所示，图中直线斜率为k，与横轴的截距为a，则两节干电池的总电动势E＝________，总内阻r＝________(用k、a、R0表示)。
图2解析 (1)电路图见答案图所示。
(2)根据部分电路欧姆定律R 0＝U 0I ，因I ＝U 10R m ，U 0＝U 20－U 10，联立解得R 0＝U 20－U 10U 10R m 。
(3)根据闭合电路欧姆定律有E ＝U 2＋U 2－U 1R 0r ，变形得U 1＝(R 0r ＋1)U 2－R 0r E ，由题意可知k ＝R 0r ＋1，a ＝R 0R 0＋r E ，解得E ＝ka k －1，r ＝R 0k －1。
答案 (1)如图(2)U 20－U 10U 10R m (3)ka k －1 R 0k －111．(10分)“用DIS 研究加速度与力的关系”的实验装置如图3甲所示，通过改变悬挂的重物，多次测量，可得小车运动的加速度a 和所受拉力F 的关系图象。
他们在轨道水平和倾斜的两种情况下分别做了实验，得到了两条a －F 图线，如图乙所示。
图3(1)图线__________是在轨道左侧抬高成为斜面的情况下得到的(选填“①”或“②”)(2)由图乙可知滑块和位移传感器发射部分的总质量M＝__________kg；滑块和轨道间的动摩擦因数μ＝__________。
(g取10 m/s2)(3)王铭同学做实验时，下列说法正确的是__________A．重物质量应远小于滑块和位移传感器发射部分的总质量MB．重物的质量可以不必远小于滑块和位移传感器发射部分的总质量MC．力传感器的拉力大小等于重物的重力大小解析(1)由图象可知，当F＝0时，a≠0，也就是说当绳子上没有拉力时小车就有加速度，该同学实验操作中平衡摩擦力过度，即倾角过大，平衡摩擦力时木板的左端垫得过高。
所以图线②是在轨道左侧抬高成为斜面的情况下得到的。
(2)根据F＝Ma得a－F图象的斜率k＝1M，由a－F图象得图象斜率k＝21.5，所以M＝0.75 kg。
由a－F图象①得，当F＝1.5 N时，物体即将要滑动，此时有F＝f，因此滑动摩擦力等于1.5 N，所以滑块和轨道间的动摩擦因数μ＝fN＝1.50.75×10＝0.2。
(3)滑块和位移传感器发射部分受到的拉力由力传感器得出，实验过程中不需要控制滑块和位移传感器发射部分的总质量远远大于重物质量，故选项B正确，A、C 错误。
答案(1)②(2)0.750.2(3)B12．【选做题】本题包括A、B、C三小题，请选定其中两小题，并在相应的答题区域内作答。
若多做，则按A、B两小题评分。
A．[选修3－3](12分)(2016·淮安市高三考前信息卷)(1)下列说法中正确的有()A．汽缸内的气体具有很大的压强，是因为气体分子间表现为斥力B．液体表面具有张力是因为液体表面层的分子间表现为引力C．晶体的物理性质具有各向异性是因为晶体内部微粒按一定规律排列的D．温度越高的物体，其内能一定越大、分子运动越剧烈(2)如图4所示，当一定质量的理想气体由状态a沿acb到达状态b，气体对外做功为126 J、吸收热量为336 J；当该气体由状态b沿曲线ba返回状态a时，外界对气体做功为84 J，则该过程气体是________(填“吸”或“放”)热，传递的热量等于________ J。
图4(3)已知地球到月球的平均距离为384 400 km，金原子的直径为3.48×10－9m，金的摩尔质量为197 g/mol。
若将金原子一个接一个地紧挨排列起来，筑成从地球通往月球的“分子大道”，试问：①该“分子大道”需要多少个原子？②这些原子的总质量为多少？解析(1)气体的压强是由气体分子对器壁的碰撞而产生的，并非分子间的斥力所产生；液体表面层分子间距较大，分子间的引力大于斥力，分子力表现为引力；晶体(单晶体)的物理性质具有各向异性，是因为晶体内部微粒按一定规律排列；内能是物体内所有分子分子势能与分子动能的总和，温度越高，分子平均动能越大，但内能不一定越大。
选项A、D错误，B、C正确。
(2)由热力学定律可知，气体由状态a沿acb到达状态b，内能增加量为ΔU＝(336－126)J＝210 J。
则该气体由状态b沿曲线ba返回状态a时气体放热，则Q＝ΔU －W＝－210－84J＝－294 J。
(3)①需要的金原子个数为n＝384 400×1033.48×10－9个＝1.10×1017个②这些原子的总质量为m＝nN A M＝1.10×10176.02×1023×197 g＝3.6×10－8kg答案(1)BC(2)放294(3)①1.10×1017②3.6×10－8kgB．[选修3－4](12分)(1)下列说法中不符合事实的是()A．机场安检时，借助X射线能看到箱内物品B．交通警示灯选用红灯是因为红光更容易穿透云雾烟尘C．建筑外装涂膜玻璃应用了光的全反射D．液晶显示应用了偏振光(2)如图5所示，一束激光频率为ν0，传播方向正对卫星飞行方向，已知真空中光速为c ，卫星速度为u ，则卫星上观测到激光的传播速度为________，卫星接收到激光的频率ν________(填“大于”“等于”或“小于”)ν0。
图5(3)如图6所示，一半圆形玻璃砖半径R ＝18 cm ，可绕其圆心O 在纸面内转动，M 为一根光标尺，开始时玻璃砖的直径PQ 与光标尺平行。
一束激光从玻璃砖左侧垂直于PQ 射到O 点，在M 上留下一光点O 1。
保持入射光方向不变，使玻璃砖绕O 点逆时针缓慢转动，光点在标尺上移动，最终在距离O 1点h ＝32 cm 处消失。
已知O 、O 1间的距离l ＝24 cm ，光在真空中传播速度c ＝3.0×108 m/s 。
求：图6①玻璃砖的折射率n ；②光点消失后，光从射入玻璃砖到射出过程经历的时间t 。
解析 (1)机场安检时，借助X 射线的穿透能力可以看到箱内物品，交通警示灯选用红灯是因为红光更容易穿透云雾烟尘，建筑外装玻璃镀一层涂膜应用了光的干涉，液晶显示应用了光的偏振，故只有C 项不符合事实。
(2)由光速不变原理可知，卫星上观测到激光的传播速度是c 。
由多普勒效应可知，卫星与激光靠近时，卫星接收到激光的频率ν大于ν0。
(3)①发生全反射时光路如图，tan θ＝h l ＝43全反射临界角C ＝π2－θ玻璃的折射率n ＝1sin C ＝53＝1.67②光在玻璃中传播的速度v ＝c n全反射时光穿过玻璃砖的时间t ＝2R v ＝2×10－9s答案 (1)C (2)c 大于 (3)2×10－9sC ．[选修3－5](12分) 1995年科学家“制成”了反氢原子，它是由一个反质子和一个围绕它运动的正电子组成。
反质子和质子有相同的质量，带有等量异种电荷。
反氢原子和氢原子有相同的能级分布，氢原子能级如图7所示。
图7(1)下列说法中正确的是( )A ．反氢原子光谱与氢原子光谱不相同B ．基态反氢原子的电离能是13.6 eVC ．基态反氢原子能吸收11 eV 的光子发生跃迁D ．在反氢原子谱线中，从n ＝2能级跃迁到基态辐射光子的波长最长(2)反氢原子只要与周围环境中氢原子相遇就会湮灭，因此实验室中造出的反氢原子稍纵即逝。
已知氢原子质量为m ，光在真空中传播速度为c ，一对静止的氢原子和反氢原子湮灭时辐射光子，则辐射的总能量E ＝________，此过程遵循________守恒。
(3)一群氢原子受激发后处于n ＝3能级，当它们向低能级跃迁时，辐射的光照射光电管阴极K 发生光电效应，测得遏止电压为U c ＝9.80 V 。
求：①逸出光电子初动能的最大值E k ；②阴极K 的逸出功W 。
解析 (1)由原子的能级图可知，反氢原子光谱与氢原子光谱相同，选项A 错误；基态反氢原子的电离能是13.6 eV，选项B正确；基态反氢原子不能吸收11 eV的光子，不能发生跃迁，必须是两能级差的光子才能被吸收，选项C错误；在反氢原子谱线中，从n＝2能级跃迁到基态辐射光子的波长并不是最长，最长的波长对应的光子能量最小，选项D错误。
(2)由爱因斯坦质能方程可知ΔE＝Δmc2＝2mc2。
在湮灭过程中遵循能量守恒与动量守恒。
(3)①根据动能定理－eU c＝0－E kE k＝9.8 eV②初动能最大的电子是从能级3跃迁至能级1发出的光照射金属板时产生的，则hν＝E3－E1E k＝hν－W解得W＝2.29 eV答案(1)B(2)2mc2能量和动量(3)①9.8 eV②2.29 eV。
