直流调速系统的Matlab仿真(课程设计作业)
实验三开环直流调速系统Matlab仿真
实验三开环直流调速系统Matlab仿真实训三晶闸管开环直流调速系统的 MATLAB 仿真实训一、实验实训目的1．学习并掌握晶闸管开环直流调速系统模型建立及模型参数设置的方法和步骤。
2．熟悉并掌握系统仿真参数设置的方法和步骤。
3．学会利用 MA TLAB 软件对系统进行稳态与动态计算与仿真。
4．巩固并加深对晶闸管开环直流调速系统理论知识的理解。
二、实验实训原理及知识准备1．晶闸管开环直流调速系统的原理图如图3-3-1 所示。
图 3-1 晶闸管开环直流调速系统原理图2．晶闸管开环直流调速系统的直流电动机电枢电流、电磁转矩与转速之间的关系。
3．复习实验实训指导书中MA TLAB 基本操作和MA TLAB/Simulink/Power System工具箱内容。
4．预习实验实训指导书中实验实训二，并写好预习报告。
5．画出晶闸管开环直流调速系统的动态结构图。
三、实验实训内容及步骤直流调速系统的仿真有两种方法，一是根据系统的动态结构图进行仿真，二是用Power System的相关模块仿真，下面分别对两种方法进行介绍。
方法一：使用 Simulink 中的 Power System模块对直流调速系统进行仿真1．建立系统的仿真模型和模型参数的设置（1）建立一个仿真模型的新文件。
在 MA TLAB 的菜单栏上点击工具栏上的simulink工具，选择File→New→Model，新建一个simulink文件，绘制电路的仿真模型如图 3-3-1。
3-3-1（2）按图 3-3-1 要求提取电路元器件模块。
在仿真模型窗口的菜单上点击图标调出模型库浏览器，在模型库中提取所需的模块放到仿真窗口，设置各模块参数。
晶闸管开环直流调速系统由主电路（交流电源、晶闸管整流桥、平波电抗器、直流电动机、触发电路）和控制电路（给定环节）组成，具体设置如下：1）三相交流电源的模型建立和参数设置①三相交流电源的模型建立首先从Simpowersystes 中的Electrical sources 电源模块组中选取一个交流电压源模块 AC Voltage Source，再用复制的方法得到三相电源的另两个电压源模块，用 Format(格式设定)菜单中 Rotate block(Ctrl +R)将模块水平放置，并点击模块标题名称，将模块标签分别改为“Uu ” 、“Uv ” 、“Uw ” ，然后从连接器模块 Connectors 中选取“Ground （output ）”元件，按图 3-3-2 进行连接。
直流调速系统的Matlab仿真(课程设计作业) 2
《电力电子技术》课程设计说明书直流调速系统设计院、部：电气与信息工程学院学生姓名：***指导老师：陆秀令职称：教授专业：电气工程及其自动化班级：电气本1101班学号： ***********摘要直流调速系统有调速范围广、精度高、动态性能好和易于控制等优点，所以获得了广泛应用。
本文从直流电动机的工作原理入手，建立双闭环直流调速系统的数学模型。
然后按照自动控制原理，利用SIMULINK对系统进行了各种参数给定下的仿真，通过仿真获得了参数整定的依据。
整流电路就是把交流电能转换为直流电能的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
整流电路通常由主电路、滤波器和变压器组成。
整流电路的种类有很多，有半波整流电路、单相桥式半控整流电路、单相桥式全控整流电路、三相桥式半控整流电路、三相桥式全控整流电路等。
在理论分析和仿真研究的基础上，本文设计了一套实验用双闭环直流调速系统。
对系统的性能指标进行了实验测试，表明所设计的双闭环调速系统运行稳定可靠，具有较好的静态和动态性能，达到了设计要求。
采用MATLAB软件中的控制工具箱对直流电动机双闭环调速系统进行计算机辅助设计，并用SIMULINK进行动态数字仿真,同时查看仿真波形,以此验证设计的调速系统是否可行。
关键词：直流调速系统；调节器；双闭环系统；仿真；整流目录摘要1 整流电路与双闭环直流调速系统的工作原理 (1)1.1双闭环直流调速系统的介绍 (1)1.2三相桥式全控整流电路的原理 (2)2 系统设计方法及步骤 (6)2.1三相桥式整流电路仿真模型建立和参数设置 (6)(1)三相桥式全控整流电路的分析 (6)(2)三相桥式整流电路的仿真 (6)2.2系统设计参数 (7)(1)直流电机控制系统设计参数 (7)(2) 环境条件 (7)2.3电流环设计 (7)（1）确定时间常数 (7)(2) 选择电流调节器结构 (7)2.4转速环设计 (7)(1) 确定时间常数 (7)(2) 选择转速调节器结构 (7)3 Matlab和Simulink简介 (8)3.1 Matlab简介 (8)3.2 Simulink简介 (8)4 Simulink环境中的系统模型、仿真结果及分析 (10)4.1带阻感性负载三相桥式全控整流电路的仿真分析 (10)4.2直流调速系统的仿真 (11)(1) 开环直流调速系统的仿真 (11)(2) 单闭环有静差转速负反馈调速系统的建模与仿真 (12)(3) 双闭环直流调速系统定量仿真 (14)5 三相桥式全控整流直流不可逆调速系统的电气原理总图 (16)总结 (17)参考文献1 整流电路与直流调速系统的工作原理1.1 双闭环直流调速系统的介绍双闭环调速系统的工作过程和原理：启动阶段，电动机的实际转速低于给定值,速度调节器的输入端存在一个偏差信号，经放大后输出的电压保持为限幅值,速度调节器工作在开环状态,速度调节器的输出电压作为电流给定值送入电流调节器, 此时则以最大电流给定值使电流调节器输出移相信号,直流电压迅速上升,电流也随即增大直到等于最大给定值, 电动机以最大电流恒流加速启动。
《MATLAB工程应用》---晶闸管开环直流调速系统仿真一
《MATLAB工程应用》
晶闸管开环直流调速系统仿真
一、选题背景
运动控制系统中应用最普遍的是自动调速系统，在工程实践中，有许多生产机械要求在一定的范围内进行速度的平滑调节，并且要求有良好的稳态、动态性能。
自动调速系统主要包括直流调速系统和交流调速系统。
在高性能的拖动技术领域中，相当长时期内几乎都采用直流电力拖动系统。
此外，建立在反馈控制理论基础上的直流调速原理也是交流调速控制的基础。
现有的调速装置都是数字化的，使用的芯片和软件不同，但其基本控制原理是一样的。
二、原理分析（设计理念）
直流电动机电枢由晶闸管整流电路经平波电抗器供电，通过改变触发器移项控制信号调节晶闸管的控制角，从而获得可调的直流电压，以实现直流电动机的调速。
三、过程论述
1、用MATLAB建立晶闸管开环直流调速系统仿真模型
2、元器件参数设置
四、结果分析
1、晶闸管开环直流调速系统的转速波形
2、晶闸管开环直流调速系统的电枢电流波形
3、晶闸管开环直流调速系统的转矩波形
4、改变触发角后的转速波形
五、课程设计总结
通过本次实验让我学习并掌握晶闸管开环直流调速系统模型建立及模型参数设置的方法和步骤，熟悉并掌握系统仿真参数设置的方法和步骤。
学会了利用MA TLAB 软件对系统进行稳态与动态计算与仿真。
巩固并加深对晶闸管开环直流调速系统理论知识的理解。
参考文献
1、《电力系统的MATLAB/SIMULINK仿真与应用》刘健西安电子科技大学出版社。
2、《MATLAB应用与实验教程》，贺超英，电子工业出版社。
3、《电力电子应用技术的MATLAB仿真》，杜飞中国电力出版社。
直流调速系统的MATLAB仿真(参考程序)
直流调速系统的MATLAB 仿真一、开环直流速系统的仿真开环直流调速系统的电气原理如图1所示。
直流电动机的电枢由三相晶闸管整流电路经平波电抗器L 供电，通过改变触发器移相控制信号c U 调节晶闸管的控制角α，从而改变整流器的输出电压，实现直流电动机的调速。
该系统的仿真模型如图2所示。
MU d+I dGTU cE +--UCR图1 开环直流调速系统电气原理图图2 直流开环调速系统的仿真模型为了减小整流器谐波对同步信号的影响，宜设三相交流电源电感s 0L =，直流电动机励磁由直流电源直接供电。
触发器（6-Pulse ）的控制角（alpha_deg ）由移相控制信号c U 决定，移相特性的数学表达式为minc cmax9090U U αα︒-=︒-在本模型中取min 30α=︒，cmax 10V U =，所以c 906U α=-。
在直流电动机的负载转矩输入端L T 用Step 模块设定加载时刻和加载转矩。
仿真算例1 已知一台四极直流电动机额定参数为N 220V U =，N 136A I =，N 1460r /min n =，a 0.2R =Ω，2222.5N m GD =⋅。
励磁电压f 220V U =，励磁电流f 1.5A I =。
采用三相桥式整流电路，设整流器内阻rec 0.3R =Ω。
平波电抗器d 20mH L =。
仿真该晶闸管-直流电动机开环调速系统，观察电动机在全压起动和起动后加额定负载时的电机转速n 、电磁转矩e T 、电枢电流d i 及电枢电压d u 的变化情况。
N 220V U =仿真步骤：1）绘制系统的仿真模型（图2）。
2）设置模块参数（表1） ① 供电电源电压N rec N 2min 2200.3136130(V)2.34cos 2.34cos30U R I U α++⨯==≈⨯︒② 电动机参数 励磁电阻：f f f 220146.7()1.5U R I ===Ω 励磁电感在恒定磁场控制时可取“0”。
matlab课程设计--基于Matlab的直流电机双闭环调速系统的设计与仿真
matlab课程设计--基于Matlab 的直流电机双闭环调速系统的设计与仿真基于MATLAB的直流电机双闭环调速系统的设计与仿真班级：自动化12-1班姓名：学号：指导老师：前言MATLAB是一种对技术计算高性能的语言，它集成了计算、可视化和编程于一个易用的环境中。
在此环境下，问题和解答都表达为我们熟悉的数学符号。
典型的应用有：1.数学和计算；2.算法开发；3.建模、模拟和原形化；4.数据分析、探索和可视化；5.科学与工程制图；6.应用开发，包括图形用户界面的建立。
MATLAB在信号与系统中的应用主要包括符号运算和数值计算仿真分析。
由于信号与系统课程的许多内容都是基于公式演算，而MATLAB借助符号数学工具箱提供的符号运算功能，能基本满足信号与系统课程的需求。
例如解微分方程、傅里叶正反变换、拉普拉斯正反变换和z正反变换等。
MATLAB在信号与系统中的另一主要应用是数值计算与仿真分析，主要包括函数波形绘制、函数运算、冲击响应与阶跃响应仿真分析、信号的时域分析、信号的频谱分析、系统的S域分析和零极点图绘制等内容。
数值计算仿真分析可以帮助学生更深入地理解理论知识，并为将来使用MATLAB进行信号处理领域的各种分析和实际应用打下基础。
此次课程设计主要是为了进一步熟悉对matlab软件的使用，以及学会利用matlab对直流电机双闭环调速系统这种实际问题进行处理，将理论应用于实际，加深对它的理解。
目录前言第一章Matlab软件简介1.1 Matlab的产生和历史背景 (1)1.2 Matlab的语言特点 (2)第二章系统介绍2.1 设计参数要求 (4)2.2 稳态参数计算 (4)2.3 电流环设计 (5)2.4 转速换设计 (8)第三章仿真调试3.1 仿真结果分析 (11)3.2 转速电流双闭环程序流程框图 (11)3.3 Matlab源程序 (12)第四章总结 (14)参考文献第一章 Matlab软件简介1.1 Matlab的产生和历史背景在20世纪70年代中期，Cleve Moler博士和其同事在美国国家科学基金的资助下开发了调用EISPACK和LINPACK的FORTRAN子程序库。
基于MATLAB的直流调压调速控制系统的仿真

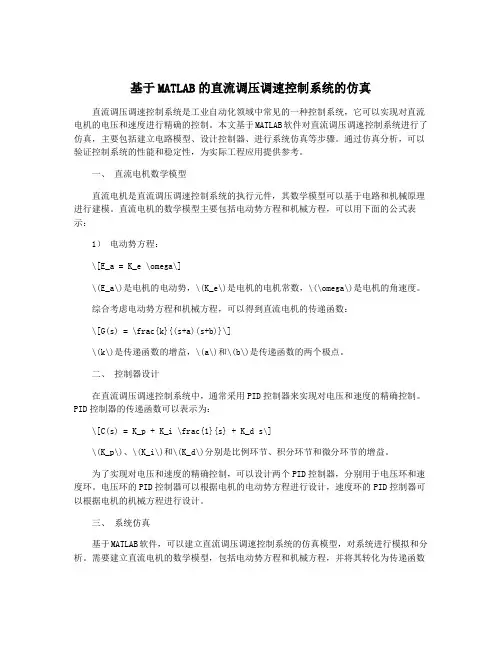

基于MATLAB的直流调压调速控制系统的仿真直流调压调速控制系统是工业自动化领域中常见的一种控制系统，它可以实现对直流电机的电压和速度进行精确的控制。
本文基于MATLAB软件对直流调压调速控制系统进行了仿真，主要包括建立电路模型、设计控制器、进行系统仿真等步骤。
通过仿真分析，可以验证控制系统的性能和稳定性，为实际工程应用提供参考。
一、直流电机数学模型直流电机是直流调压调速控制系统的执行元件，其数学模型可以基于电路和机械原理进行建模。
直流电机的数学模型主要包括电动势方程和机械方程，可以用下面的公式表示：1）电动势方程：\[E_a = K_e \omega\]\(E_a\)是电机的电动势，\(K_e\)是电机的电机常数，\(\omega\)是电机的角速度。
综合考虑电动势方程和机械方程，可以得到直流电机的传递函数：\[G(s) = \frac{k}{(s+a)(s+b)}\]\(k\)是传递函数的增益，\(a\)和\(b\)是传递函数的两个极点。
二、控制器设计在直流调压调速控制系统中，通常采用PID控制器来实现对电压和速度的精确控制。
PID控制器的传递函数可以表示为：\[C(s) = K_p + K_i \frac{1}{s} + K_d s\]\(K_p\)、\(K_i\)和\(K_d\)分别是比例环节、积分环节和微分环节的增益。
为了实现对电压和速度的精确控制，可以设计两个PID控制器，分别用于电压环和速度环。
电压环的PID控制器可以根据电机的电动势方程进行设计，速度环的PID控制器可以根据电机的机械方程进行设计。
三、系统仿真基于MATLAB软件，可以建立直流调压调速控制系统的仿真模型，对系统进行模拟和分析。
需要建立直流电机的数学模型，包括电动势方程和机械方程，并将其转化为传递函数形式。
然后，设计电压环和速度环的PID控制器，确定各个环节的增益参数。
将电机模型和控制器模型进行组合，得到整个系统的开环传递函数。
利用Matlab仿真平台设计双闭环直流调速系统
1 设计任务及要求1、已知条件：某晶闸管供电的双闭环直流调速系统，整流装置采用三相桥式电路，基本数据如下：直流电动机：220V 、136A 、1460r/min ,Ce=0.132 min/r ,允许过载倍数5.1=λ 。
闸管放大系数：Ks=40。
R 0.5=Ω电枢回路电阻：。
时间常数：T1=0.03s ，Tm=0.18s 。
电流反馈系数：)10V /1.5I V /A(05.0nom ≈=β转速反馈系数：)n /10(r /m in 007.0nom V V ≈=α2、技术要求：稳态指标：无静差；动态指标：电流超调量%5i ≤σ；空载起动到额定转速时的转速超调量%10%n =σ。
3、设计要求：① 简述单闭环直流调速系统的基本构成和工作原理。
② 分析所设计系统的静态性能指标和动态性能指标。
③ 根据动态性能指标设计校正装置。
④ 设计出系统的Simulink 仿真模型，验证所设计系统的性能。
⑤ 给出所设计系统的性能指标：上升时间r t 、超调量%p σ、调节时间s t 、最大启动电流dmax I 、稳态误差ss e 。
2系统的基本结构和工作原理许多生产机械，由于加工和运行的要求，使电动机经常处于起动、制动、反转的过渡过程中，因此起动和制动过程的时间在很大程度上决定了生产机械的生产效率。
为缩短这一部分时间，仅采用PI调节器的转速负反馈单闭环调速系统，其性能还不很令人满意。
双闭环直流调速系统是由电流和转速两个调节器进行综合调节，可获得良好的静、动态性能（两个调节器均采用PI调节器），由于调整系统的主要参量为转速，故将转速环作为主环放在外面，电流环作为副环放在里面，这样可以抑制电网电压扰动对转速的影响。
双闭环直流调速系统较单闭环相比具有动态响应快、抗干扰能力强等优点，具有良好的抗扰性能，它对于被反馈环的前向通道上的一切扰动作用都能有效的加以抑制。
具有单闭环不能比拟的优势。
双闭环调速系统的结构示意图如下图1：图1 双闭环调速系统结构示意图双闭环调速系统结构原理图如下图2：图2 双闭环调速系统结构原理图3系统的静态性能和动态性能指标3.1系统的静态性能指标为了分析双闭环调速系统，必须先绘出它的稳态结构框图。
基于MATLAB的直流调压调速控制系统的仿真
基于MATLAB的直流调压调速控制系统的仿真
直流调压调速控制系统是工业中常见的一种控制系统，其可用于电机调速、电压调节等应用。
本文将基于MATLAB软件进行直流调压调速控制系统的仿真，包括建立数学模型、控制策略设计、仿真实现等。
需要建立直流调压调速控制系统的数学模型。
直流电机的数学模型由电动势方程、电流方程和机械方程组成。
电动势方程描述了电机的电动势与电流之间的关系，一般可表示为：
\[E = K_φω\]
E为电动势，K_φ为反电动势常数，ω为转速。
电流方程表示了电流与电压之间的关系，一般为：
\[U_a = R_aI + L_a\frac{dI}{dt} + E\]
U_a为电压，R_a为电阻，L_a为电感。
在建立了直流调压调速控制系统的数学模型后，需要设计相应的控制策略。
通过电压闭环控制实现电压的调节。
这可以通过PID控制实现，其中PID控制器的输出作为输入电压U_a，目标电压为给定的电压值。
将电压闭环控制和转速闭环控制结合起来，形成直流调压调速控制系统。
在MATLAB软件中，可以使用Simulink进行直流调压调速控制系统的仿真。
根据上述的数学模型，建立相应的模型图。
然后，在模型图中添加PID控制器和给定的电压、转速参考信号等输入。
根据设计的控制策略，调整PID控制器的参数。
运行仿真并观察系统的响应。
通过仿真实验，可以验证直流调压调速控制系统的性能，并根据需要进行参数调整和系统优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运动控制系统课程设计班级自动化0802姓名王有录学号**********摘要直流调速系统具有调速范围广、精度高、动态性能好和易于控制等优点，所以在电气传动中获得了广泛应用。
本文从直流电动机的工作原理入手，建立了双闭环直流调速系统的数学模型，并详细分析了系统的原理及其静态和动态性能。
然后按照自动控制原理，对双闭环调速系统的设计参数进行分析和计算，利用Simulink对系统进行了各种参数给定下的仿真，通过仿真获得了参数整定的依据。
在理论分析和仿真研究的基础上，本文设计了一套实验用双闭环直流调速系统，详细介绍了系统主电路、反馈电路、触发电路及控制电路的具体实现。
对系统的性能指标进行了实验测试，表明所设计的双闭环调速系统运行稳定可靠，具有较好的静态和动态性能，达到了设计要求。
采用MATLAB软件中的控制工具箱对直流电动机双闭环调速系统进行计算机辅助设计，并用SIMULINK进行动态数字仿真,同时查看仿真波形,以此验证设计的调速系统是否可行。
关键词直流电机直流调速系统速度调节器电流调节器双闭环系统仿真Abstract DC motor has been widely used in the area of electric drive because of its neatly adjustment, simple method and DC motor has been widely used in the area of electric drive because of its neatly adjustment, simple method and smooth control in a wide range, besides its control performance is excellent. Beginning with the theory of DC motor, this dissertation builts up the mathematic model of DC speed control system with double closed loops, detailedly discusses the static and dynamic state performance of the system. Afterward, according to automation theroy this papar calculates the parameters of the system. Then, this dissertation simulates and analyzes the system by means of Simulink. The results of simulation are consistent with theory calculation. Some experience was acquired through simulation. Based on the theory and simulation, this dissertation designs a DC speed control system with double closed loops, discusses the realization of main circuit, feedback circuit, control circuit and trigger circuit. The results of experiment show that the static and dynamic state performance of this system are good, which indicate that the design can meet the puter-aided analysis and design are carried out for speed-controlling system of the d-c motorby by using TOOL BOX and SIMULINK. Keywords DC motor, DC governing system, speed governor, current governor,double loop control system, simulink目录摘要Abstract一、双闭环直流调速系统的工作原理1、双闭环直流调速系统的介绍2、双闭环直流调速系统的组成3、双闭环直流调速系统的稳态结构图和静特性4、双闭环直流调速系统的数学模型二、系统设计方法及步骤1、系统设计的一般原则2、电流环设计（1）确定时间常数(2) 选择电流调节器结构(3) 选择电流调节器参数(4) 校验近似条件3、转速环设计(1) 确定时间常数(2) 选择转速调节器结构(3) 选择转速调节器参数(4) 校验近似条件三、Matlab和Simulink简介四、Simulink环境中的系统模型、仿真结果及分析1、开环直流调速系统的仿真2、单闭环有静差转速负反馈调速系统的建模与仿真3、单闭环无静差转速负反馈调速系统的建模与仿真4、单闭环电流截止转速负反馈调速系统的建模与仿真5、单闭环电压负反馈调速系统的建模与仿真6、单闭环电压负反馈和带电流正反馈调速系统的建模与仿真7、单闭环转速负反馈调速系统定量仿真8、双闭环直流调速系统定量仿真9、三闭环直流调速系统仿真五、V-M双闭环直流不可逆调速系统的电气原理总图六、总结参考文献一、双闭环直流调速系统的工作原理1、双闭环直流调速系统的介绍双闭环调速系统的工作过程和原理：电动机在启动阶段，电动机的实际转速(电压)低于给定值,速度调节器的输入端存在一个偏差信号，经放大后输出的电压保持为限幅值,速度调节器工作在开环状态,速度调节器的输出电压作为电流给定值送入电流调节器, 此时则以最大电流给定值使电流调节器输出移相信号,直流电压迅速上升,电流也随即增大直到等于最大给定值, 电动机以最大电流恒流加速启动。
电动机的最大电流(堵转电流)可以通过整定速度调节器的输出限幅值来改变。
在电动机转速上升到给定转速后, 速度调节器输入端的偏差信号减小到近于零,速度调节器和电流调节器退出饱和状态,闭环调节开始起作用。
对负载引起的转速波动,速度调节器输入端产生的偏差信号将随时通过速度调节器、电流调节器来修正触发器的移相电压,使整流桥输出的直流电压相应变化,从而校正和补偿电动机的转速偏差。
另外电流调节器的小时间常数, 还能够对因电网波动引起的电动机电枢电流的变化进行快速调节,可以在电动机转速还未来得及发生改变时,迅速使电流恢复到原来值,从而使速度更好地稳定于某一转速下运行。
2、双闭环直流调速系统的组成为了实现转速和电流两种负反馈分别起作用，可在系统中设置两个调节器，分别调节转速和电流，即分别引入转速负反馈和电流负反馈。
两者之间实行嵌套连接，如图1—1所示。
把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制电力电子变换器UPE。
从闭环结构上看，电流环在里面，称作内环；转速环在外边，称作外环。
这就形成了转速、电流双闭环调速系统。
图1—1 转速、电流双闭环直流调速系统其中：ASR-转速调节器 ACR-电流调节器 TG-测速发电机 TA-电流互感器 UPE-电力电子变换器 -转速给定电压 Un-转速反馈电压 -电流给定电压 -电流反馈电压 3、双闭环直流调速系统的稳态结构图和静特性图1—2双闭环直流调速系统的稳态结构框图分析静特性的关键是掌握PI 调节器的稳态特征，一般使存在两种状况：饱和—输出达到限幅值，不饱和—输出未达到限幅值。
当调节器饱和时，输出为恒值，输入量的变化不再影响输出，除非有反向的输入信号使调节器退出饱和，换句话说，饱和的 调节器暂时隔断了输入和输出的联系，相当于使该调节环开环。
当调节器不饱和时，PI 的作用使输入偏差电压ΔU 在稳态时总为零。
实际上，在正常运行时，电流调节器是不会达到饱和状态的。
因此，对于*Un *UiUi静特性来说，只有转速调节器饱和与不饱和两种情况。
双闭环调速系统的静特性在负载电流小于I dm 时表现为转速无静差,这时,转速负反馈起主要的调节作用,但负载电流达到I dm 时,对应于转速调节器的饱和输出U im ∗ ,这时,电流调节器起主要调节作用,系统表现为电流无静差,得到过电流的自动保护.这就是采用了两个PI 调节器分别形成内、外两个闭环的效果。
然而，实际上运算放大器的开环放大系数并不是无穷大，因此，静特性的两段实际上都略有很小的静差，见图1—3中虚线。
图1—3 双闭环直流调速系统的静特性4、双闭环直流调速系统的数学模型双闭环直流调速系统数学模型的建立涉及到可控硅触发器和整流器的相关内容。
全控式整流在稳态下，触发器控制电压Uct 与整流输出电压Ua0的关系为：其中：A---整流器系数； ---整流器输入交流电压； ---整流器触发角；---触发器移项控制电压；K---触发器移项控制斜率；整流与触发关系为余弦，工程中近似用线性环节代替触发与放大环节，放大系数为：K=U a0\U ct 。
绘制双闭环直流调速系统的动态结构框图如下：)cos(cos 220ct a KU AU AU U ==α2U αct U图1—4 双闭环直流调速系统的动态结构框图二、系统设计方法及步骤1、系统设计的一般原则:① 概念清楚、易懂；② 计算公式简明、好记；③ 不仅给出参数计算的公式，而且指明参数调整的方向；④ 能考虑饱和非线性控制的情况，同样给出简单的计算公式；⑤ 适用于各种可以简化成典型系统的反馈控制系统。
参数：V n R I U C N a N N e 132.014602.0136220=⨯-=-= 03.05.010153=⨯==-R L T l 18.0132.030132.03755.05.223752=⨯⨯⨯⨯==πm e m C C R GD T 26.130=⨯=e m C C π2、电流环设计（1） 确定时间常数整流装置滞后时间常数：T s =0.0017s 。
电流反馈滤波时间常数：T oi =0.002s 。
电流环小时间常数之和：T ∑i =T s +T oi =0.0037s 。
（2）选择电流调节器结构根据设计要求：σi≤5%，保证稳态电流无差，可按典型Ⅰ型设计电流调节器。
电流环控制对象是双惯性型的，所以把电流调节器设计成PI型的。
检查对电源电压的抗扰性能:T lT∑i ≈0.030.0037≈8.11，各项指标都可接受。
