电力电子技术课程教学大纲SANY GROUP system office room 【SANYUA16H-SANYHUASANYUA8Q8-《电力电子技术》课程教学大纲一、课程教学目标:通过教学应使学生掌握半导体器件的工作原理、特性参数、驱动电路及保护方法；特别是掌握晶闸管的特性参数；掌握晶闸管的可控整流、直流变换、逆变、交流变换等变换的原理及波形。
二、课程设置说明:电力电子技术是由电力学、电子学和控制理论三门学科交叉形成的，在电力系统、电气工程和各类电子装置中应用广泛，是一门综合性很强的课程。
本课程学习之前，应具备高等数学、电路、电子技术、电机与电力拖动等方面的相关知识。
本门课程使用了多媒体课件教学，开设有多个教学实验三、课程性质:本课程是应用电子技术专业的主干必修课之一。
电力电子技术是弱电和强电之间的接口，是弱电控制强电的技术。
课程研究电力电子技术的分析与设计的基础知识，包括可控整流技术（单、三相，半控与全控，半波与全波）、电力电子器件及参数、有源逆变技术、触发电路、交流调压、无源逆变技术等。
通过对本课程的学习，使学生了解并掌握分析电力电子装置与设备设计的基本理论与基本方法，为相关后续课程的学习打下坚实的基础。
四、教学内容、基本要求和学时分配:本课程的教学内容包括：熟悉和掌握晶闸管、电力MOSFET、IGBT等电力电子器件的结构、原理、特性和使用方法；熟悉和掌握各种基本的整流电路、直流斩波电路、交流-交流电力变换电路和逆变电路的结构、工作原理、波形分析和控制方法。
掌握PWM技术的工作原理和控制特性，了解软开关技术的基本原理。
了解电力电子技术的应用范围和发展动向。
掌握基本电力电子装置的实验和调试方法。
第一章电力二极管与晶闸管（8学时）教学重点：电力二极管和晶闸管的工作原理、特性与参数教学内容：电力二极管、晶闸管、晶闸管的派生器件：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管。
第二章全控型电力电子器件（8学时）教学重点：门极可关断晶体管和电力晶体管教学内容：门极可关断晶闸管（GTO）、（GTO）电力晶体管、电力场控晶体管、绝缘栅双极型晶体管、静电感应晶体管、静电感应晶闸管。
电力电子技术的应用

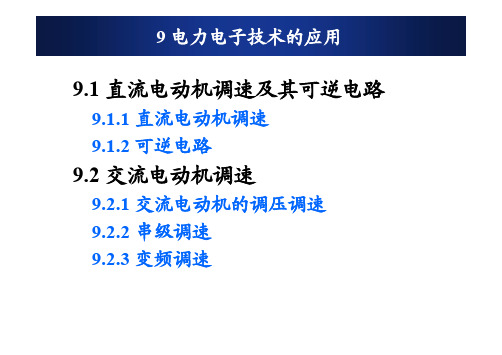

9.1 直流电动机调速及其可逆电路9.1.1 直流电动机调速9.1.2 可逆电路9.2 交流电动机调速9.2.1 交流电动机的调压调速9.2.2 串级调速9.2.3 变频调速9.3 非电动机方面的一些应用9.3.1 无触点开关9.3.2 电加热9.3.3 电压调节9.3.4 不间断电源9.3.5 电化学9.3.6 高压直流输电9.3.7 蓄电池充电机9.3.8 开关电源9.3.9 电子镇流器9.3.10 其他应用领域a9.1.1 直流电动机调速直流电动机开环调压调速直流由可控整流电路α控制它的输出电压U ，随着电枢端电压的变化，电动机转速也跟着改变。
