欧姆定律知识点总结（word）一、欧姆定律选择题1．要测量一个阻值约为500Ω的电阻R x.提供的器材有：干电池两节，学生用电压表（量程为0～3V、0～15V）、学生用电流表（量程为0～0.6A、0～3A）、滑动变阻器R1（10Ω、1A ）、电阻箱R2（0～9999Ω）以及单刀双掷开关各一只，开关、导线若干。
以下四种电路中，可以较准确地测出R x阻值的是（）A. ①②③B. ②④C. ③④D. 只有②【答案】D【解析】【解答】解：①由电路图可知，被测电阻和滑动变阻器串联，电压表测量电阻R x 两端电压，电流表测量通过电路的电流，但由于R x=500Ω＞＞R1=10Ω；所以电路中的电流几乎不变，无法多次测量减小求平均值；②由电路图可知，闭合总开关，单刀双掷开关可以使电压表分别测量R x两端电压和电源电压，根据串联电路特点可知电阻箱两端电压，已知电阻箱的阻值和两端电压，根据欧姆定律即可求出电路中的电流，最后利用即可求出被测电阻，由于电阻箱的阻值变化范围比较大，可以改变电阻箱的位置起到多次测量减小求平均值，减小误差；③由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，读出电流表示数，当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电流表示数与原来的示数相同，读出电阻箱R2值，即为R x的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；④由电路图可知，电阻箱与被测电阻并联，闭合总开关，当单刀双掷开关与R x连接，电压表测量R x两端电压，读出电压表示数；当单刀双掷开关与R2连接，保持滑动变阻器的滑片不动，调节R2的阻值，使电压表示数与原来的示数相同，读出电阻箱R2值，即为R x 的阻值，可以进行多次测量；由于电阻箱R2的阻值不是连续的，则测量的值只能精确到1Ω；综合上面的分析可知，可以较准确地测出R x阻值的是②。
故答案为：D。
欧姆定律的简单计算(Word 含答案)
欧姆定律的简单计算知识点 1 欧姆定律1.欧姆定律的内容:一段导体中的电流,跟加在这段导体两端的电压成跟这段导体的电阻成。
用公式表示是,变形公式有、。
及变形公式,以下说法不正确的是()2.对于欧姆定律的公式I= URA.对一确定的导体来说,通过导体的电流跟加在这段导体两端的电压成正比B.导体中的电流是由加在它两端的电压和它的电阻来决定的可知U=IR,当电阻一定时,导体两端的电压和通过导体的电流成正比C.由I= UR得出导体的电阻与电压成正比,与电流成反比D.不能由R= UI知识点 2 欧姆定律的应用3.某定值电阻两端加上10V的电压时,测得通过它的电流为2A,则其阻值为Ω,若它两端的电压减小为零,则它的阻值为Ω。
4.一个定值电阻的阻值是5Ω,加在这个定值电阻两端的电压是75V,使用时流过它的电流是A。
5.一个定值电阻,接在电压为15V的电源上,通过该电阻的电流是50 mA,则该电阻的阻值是Ω；若使通过该电阻的电流为0.15 A,则需要在电阻两端加上V的电压。
6.如图所示,电源电压为12V且保持不变,R1= 4Ω,电路中的电流为1A。
求:(1)R1两端的电压。
(2)R2的阻值。
7.如图所示的电路中,电源电压保持不变,电阻R2= 20 Ω。
闭合开关S后,电流表A1的示数为0.5A,电流表A2的示数为0.3A,求:(1)电源电压。
(2)电阻R1中的电流。
(3)电阻R1的阻值。
8.某导体中的电流与它两端电压的关系如图所示,下列分析错误的是()A.该导体的电阻为5ΩB.通过该导体的电流与导体两端的电压成正比C.当导体两端的电压为零时,其电阻也为零D.当导体两端的电压为2V时,通过它的电流为0.4A9.一个定值电阻接在某段电路中,当它两端的电压为1.5V时,通过它的电流为0.15A。
则当它两端的电压增大为原来的2倍时,下列说法正确的是()A.电阻变为原来的2倍B.电流变为原来的2倍C.电流变为原来的12D.电阻变为原来的1210.[2019·泰州] 如图甲所示,定值电阻R2的阻值为40Ω,闭合开关,电流表A1、A2的指针偏转均如图图乙所示,则电流表A1的示数为A,电流表A2的示数为A,电源电压为V,R1的阻值为Ω。
【优质】欧姆定律实验设计-word范文模板 (2页)
【优质】欧姆定律实验设计-word范文模板
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！
== 本文为word格式，下载后可方便编辑和修改！ ==
欧姆定律实验设计
欧姆定律练习
一、熟悉公式以及单位对应
1.一盏白炽电灯，电阻为807ω，接在家庭电路中，求通过这盏白炽电灯的电流。
(0.27a)
2.一种指示灯，电阻为6.3ω，通过的电流为450ma时才能正常发光，要使这种指示灯正常发光，应加多大的电压?(2.8v)
二、落实电阻是导体的性质
3.在220v的电源上，接一盏灯时，测得通过灯丝的电流为0.45a，求这盏电灯的电阻，若把这盏等接在110v的电源上，通过灯丝的电流有多大?(设灯丝电阻不变)(489ω)(0.225a)
4.一段导体两端的电压是2v时，导体中的电流是0.5a，如果电压增大到3v，导体中的电流变为多大?(0.75a)
电源的电压一定，把电阻为8ω的电阻丝甲接在电源两极间，通过它的电流是3a，如果将电阻丝乙接在电源上，通过它的电流为2a，求电阻丝的电阻是多少?(12ω)
三、电表的选择
5.一条电阻线，容许通过的最大电流是2a，将它接到36v的电源上，通过的电流是0.5a，这条电阻丝能不能接到220v的电源上使用?(3.06a)(不能)
6.一个定值电阻两端的电压是3v，它的电流是0.5a，如果电压是5v时，能不能用量程是0——0.6a的电流表来测量通过这个电阻的电流?(0.83a0.>6a)(不能)
7.电路里串联着一个5ω的定值电阻和电流表，电流表的示数是0.8a，能不能用量程为0——3v的电压表来测量定值电阻两端的电压?(4v>3v)(不能)
四、思考。
欧姆Microsoft Word 文档

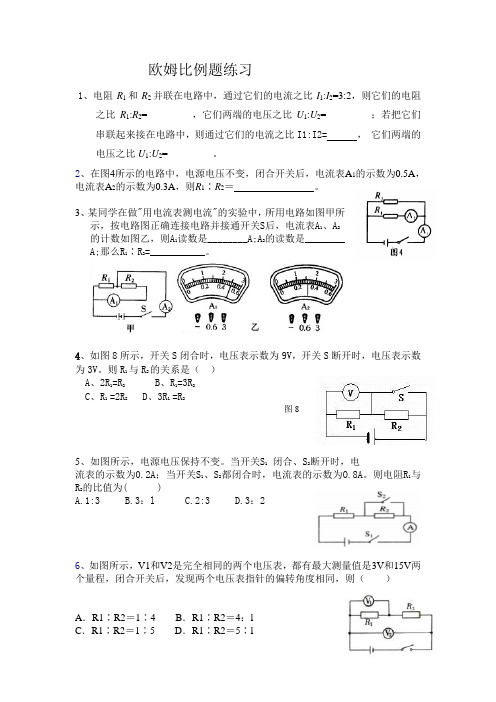

欧姆比例题练习1、电阻R 1和R 2并联在电路中，通过它们的电流之比I 1:I 2=3:2，则它们的电阻之比R 1:R 2=_________，它们两端的电压之比U 1:U 2=_________；若把它们串联起来接在电路中，则通过它们的电流之比I1:I2= ， 它们两端的电压之比U 1:U 2=_________。
2、在图4所示的电路中，电源电压不变，闭合开关后，电流表A 1的示数为0.5A ，电流表A 2的示数为0.3A ，则R 1∶R 2＝ 。
3、某同学在做"用电流表测电流"的实验中，所用电路如图甲所示，按电路图正确连接电路并接通开关S 后，电流表A 1、A 2的计数如图乙，则A 1读数是________A;A 2的读数是________A;那么R 1∶R 2=___________。
4、如图8所示，开关S 闭合时，电压表示数为9V ，开关S 断开时，电压表示数为3V 。
则R 1与R 2的关系是（ ） A 、2R 1=R 2 B 、R 1=3R 2 C 、R 1 =2R 2 D 、3R 1 =R 25、如图所示，电源电压保持不变。
当开关S 1 闭合、S 2断开时，电流表的示数为0.2A ；当开关S 1、S 2都闭合时，电流表的示数为O.8A 。
则电阻R 1与R 2的比值为( )A.1:3B.3：lC.2:3D.3：26、如图所示，V1和V2是完全相同的两个电压表，都有最大测量值是3V 和15V 两个量程，闭合开关后，发现两个电压表指针的偏转角度相同，则（ ）A ．R1∶R2＝1∶4B ．R1∶R2＝4：lC ．R1∶R2＝1∶5D ．R1∶R2＝5∶l7、．有三个定值电阻并联在电路中，它们的电阻值之比R 1:R 2:R 3=1:3:5，则通过它们的电流之比I 1:I 2:I 3为 ( )A ．1:3:5B ．15:5:3C ．5:3:1D ．5:3:158、如图，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。
欧姆定律(word)
欧姆定律（word）一、欧姆定律选择题1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是〔〕A. 电阻一定时，电流随着电压的增大而增大B. 电阻一定时，电压随着电流的增大而增大C. 电压一定时，电流随着电阻的增大而减小D. 电压一定时，电阻随着电流的增大而减小【答案】 C【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。
并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。
全解；C回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。
在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。
2．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．4．如图所示的四个电路中，电源电压都相同且不变，电阻R的阻值均相等. 闭合电键S 后，电流表示数最小的是（）A. B. C. D.【答案】 A【解析】【解答】A图中电流表与一个电阻串联后又与开关并联，所以开关闭合后将其短路，电流表的示数为零；B图中开关闭合后，两电阻并联，电流表测量干路电流，示数为：；C图中两电阻串联，开关闭合后，电流表示数为：；D图中两电阻并联，电流表测量一个支路的电流，示数为： .所以A图中电流表示数最小，故答案为：A .【分析】A、开关闭合后，为上面的电阻的简单电路，电流表与下面的电路被短路，电流表示数为零；BCD、开关闭合后，根据电路的连接方式，利用欧姆定律分别列出电流的表达式，再比较大小 .5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
高二物理闭合电路欧姆定律2

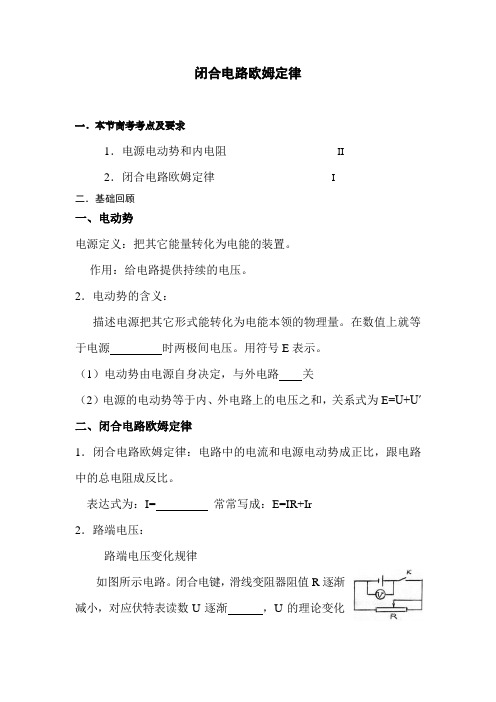

闭合电路欧姆定律一．本节高考考点及要求1．电源电动势和内电阻II2．闭合电路欧姆定律I二．基础回顾一、电动势电源定义：把其它能量转化为电能的装置。
