各种桥梁构造图解
.
1 / 27 各种桥梁构造图解
箱型梁桥： (xiang xing liang qiao) box-girder
bridge
箱梁结构的根本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各局部(梁肋,顶板和底板)作为整体同时参加受力。其结果可节省材料，成为薄壁结构，提高了抗扭强度。箱梁桥可分为单室，双室,多室几种。
组合梁桥： (zhu he liang qiao) composite beam bridge
指以梁式桥跨作为根本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点一样。这类桥的特点主要表现在设计计算工作繁重，构造细节及力复杂。
空腹拱桥： (kong fu gong qiao) open spandrel arch bridge
在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。
.
2 / 27 实腹拱桥： (shi fu gong qiao) filled spandrel arch
bridge
在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。小跨径的砖,石,混凝土拱常采用这种构造形式。
无铰拱桥： (wu jiao gong qiao) hingless arch bridge
如图，在整个拱上不设铰，属外部三次超静定结构。由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。
混凝土空腹无铰拱桥
三铰拱桥： (san jiao gong qiao) three-hinged arch

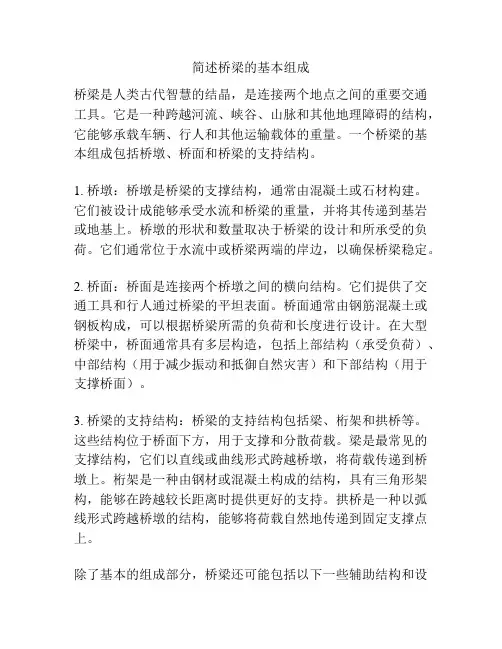

简述桥梁的基本组成
简述桥梁的基本组成
桥梁是人类古代智慧的结晶，是连接两个地点之间的重要交通工具。它是一种跨越河流、峡谷、山脉和其他地理障碍的结构，它能够承载车辆、行人和其他运输载体的重量。一个桥梁的基本组成包括桥墩、桥面和桥梁的支持结构。
1. 桥墩：桥墩是桥梁的支撑结构，通常由混凝土或石材构建。它们被设计成能够承受水流和桥梁的重量，并将其传递到基岩或地基上。桥墩的形状和数量取决于桥梁的设计和所承受的负荷。它们通常位于水流中或桥梁两端的岸边，以确保桥梁稳定。
2. 桥面：桥面是连接两个桥墩之间的横向结构。它们提供了交通工具和行人通过桥梁的平坦表面。桥面通常由钢筋混凝土或钢板构成，可以根据桥梁所需的负荷和长度进行设计。在大型桥梁中，桥面通常具有多层构造，包括上部结构（承受负荷）、中部结构（用于减少振动和抵御自然灾害）和下部结构（用于支撑桥面）。
3. 桥梁的支持结构：桥梁的支持结构包括梁、桁架和拱桥等。这些结构位于桥面下方，用于支撑和分散荷载。梁是最常见的支撑结构，它们以直线或曲线形式跨越桥墩，将荷载传递到桥墩上。桁架是一种由钢材或混凝土构成的结构，具有三角形架构，能够在跨越较长距离时提供更好的支持。拱桥是一种以弧线形式跨越桥墩的结构，能够将荷载自然地传递到固定支撑点上。
除了基本的组成部分，桥梁还可能包括以下一些辅助结构和设备：
- 栏杆：桥梁上的栏杆用于保护行人和车辆不会从桥面上掉下。栏杆通常由金属、木材或混凝土制成，可以根据需要进行设计和安装。
- 路面标记：桥面上的路面标记用于指示车辆行驶方向和道路规则，以确保交通安全。它们可以是油漆、标志或反光材料，根据需要进行安装。
- 照明设施：桥梁上的照明设施用于在夜间提供照明，以确保行人和车辆的安全。照明设施通常安装在栏杆上或桥梁的支持结构上。
- 防护装置：桥梁上的防护装置用于减少自然灾害和交通事故对桥梁结构的影响。例如，防浪墙可以防止水流撞击桥墩，防撞墙可以减少车辆碰撞桥梁的冲击。
桥梁一般讲由五大部件和五小部件组成
桥梁上部结构、下部结构、基础结构、附属结构有哪些：
桥梁一般讲由五大部件和五小部件组成,五大部件是指桥梁承受汽车或其他车辆运输荷载的桥跨上部结构与下部结构,是桥梁结构安全的保证.包括(1)桥跨结构(或称桥孔结构.上部结构)、(2)支座系统、(3)桥墩、(4)桥台、(5)墩台基础五小部件是指直接与桥梁服务功能有关的部件,过去称为桥面构造.包括(1)桥面铺装、(2)防排水系统、(3)栏杆、(4)伸缩缝、(5)灯光照明.
上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。
上部结构指的是桥梁支座以上(无铰拱起拱线或框架主梁底线以上)跨越桥孔部分的总称。
通常人们习惯称桥跨结构为桥梁的上部结构，包括主梁，支座，桥面铺装，排水系统，防护栏杆。
桥梁最下部的结构。它直接坐落在岩石或土地基上，其顶端连接桥墩或桥台，合称为桥梁下部结构。下部结构包括桥墩、桥台、和基础
桥梁下部结构与地基接触的部分称为基础
桥梁支座编辑 本词条缺少名片图，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！
桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。它能将桥梁上部结构的反力和变形（位移和转角）可靠的传递给桥梁下部结构，从而使结构的实际受力情况与计算的理论图式相符合。
中文名
桥梁支座
外文名
Bridge bearing
构 造
符合上部结构的理论计算图式
架设于
墩台上
目录
1定义
2分类
3布置
4安装 5更换
6养护
7施工风险
1定义编辑
桥梁支座
架设于墩台上，顶面支承桥梁上部结构的装置。其功能为将上部结构固定于墩台，承受作用在上部结构的各种力，并将它可靠地传给墩台；在荷载、温度、混凝土收缩和徐变作用下，支座能适应上部结构的转角和位移，使上部结构可自由变形而不产生额外的附加内力。
桥梁支座的构造应符合上部结构的理论计算图式，如支承压力通过一个固定点传递时，支座应设计成只能容许结构端部转动而不能移动的固定支座；如支承压力通过一个固定点且作用在一定的方向传递时，则应设计成既能转动又能移动的活动支座。梁式桥支座有水平双向固定支座（即固定支座）、水平双向活动支座（或称双向活动支座）、水平一向固定一向活动支座（即活动支座）三种，其布置根据桥梁宽度而定。在窄桥中一般只要求沿行车方向自由伸缩移动，其各类支座布置方式如图1a；在宽桥中，因上部结构横向变形也较大，则要求按图1b的方式布置。
桥梁识图——桥梁基本构造
桥梁识图——桥梁基本构造
墩台及盖梁施⼯：1、墩、台⾝施⼯；2、盖梁施⼯
桥台：桥两端的⽀撑结构。
桥墩：多跨桥梁中间的⽀撑结构。桥墩、桥台都是由台（墩）帽、台（墩）⾝和基础组成。
桥墩：承受上部结构传来的竖向⼒和⽔平⼒还要承受⽔流，风⼒和船只的撞击⼒。
要求：⾜够的强度和稳定性，满⾜能航通车的要求
类型：1、实体重⼒式桥墩，2、空⼼桥墩，3、柱式桥墩，4、柔性墩，5、框架式桥墩
1、实体重⼒式桥墩
实体重⼒式桥墩是⼀实体圬⼯墩，主要靠⾃⾝的重量（包括桥跨结构重⼒）平衡外⼒，从⽽保
证桥墩的强度和稳定。此种桥墩⾃⾝刚度⼤，具有较强的防撞能⼒，但同时存在阻⽔⾯积⼤的缺陷，⽐较适合于修建在地基承载⼒较⾼、覆盖层较薄、基岩埋深较浅的地基上。
2、空⼼桥墩
部分镂空实体桥墩：保持实体桥墩的基本特点，如较⼤的轮廊体形，较⼤的圬⼯结构，少量的
钢筋等。在截⾯强度和刚度⾜以承担和平衡外⼒的前提条件下，减少圬⼯数量，使结构更经
济。
薄壁空⼼桥墩：基本结构形式与部分镂空实体桥墩相似，但⼀般采⽤强度⾼、墩⾝壁较薄的钢筋混凝⼟构件。
3、柱式桥墩
柱式桥墩是⽬前公路桥梁中⼴泛采⽤的桥墩型式。它具有线条简捷、明快、美观，既节省材料
数量⼜施⼯⽅便的特点，特别适⽤于桥梁宽度较⼤的城市桥梁和⽴交桥。
柱式桥墩⼀般可分为独柱、双柱和多柱等形式，它可以根据桥宽的需要以及地物地貌条件任意
组合。柱式桥墩由承台、柱式墩⾝和盖梁组成，对于上部结构为⼤悬臂箱形截⾯，墩⾝可以直
接与梁相接。柱式墩⼀般⽤混凝⼟标号为20～30号的钢筋混凝⼟构件组成。
4、框架式桥墩
（1）构造形式：⼀般构造，V形墩、X形墩及Y形墩。
（2）V形墩、Y形墩及X形墩的特点：美观，但结构构造⽐较复杂、施⼯⽐较⿇烦。
V形桥墩
Y形桥墩
Y型、双柱式墩双柱式墩
元江世界第⼀⾼桥，全桥长801⽶，为 58＋182＋265＋194＋70⽶五不等跨预应⼒混凝⼟连续钢构桥，⽔⾯⾄桥⾯⾼度163⽶。桥下部结构均采⽤双柱式薄壁墩⾝。

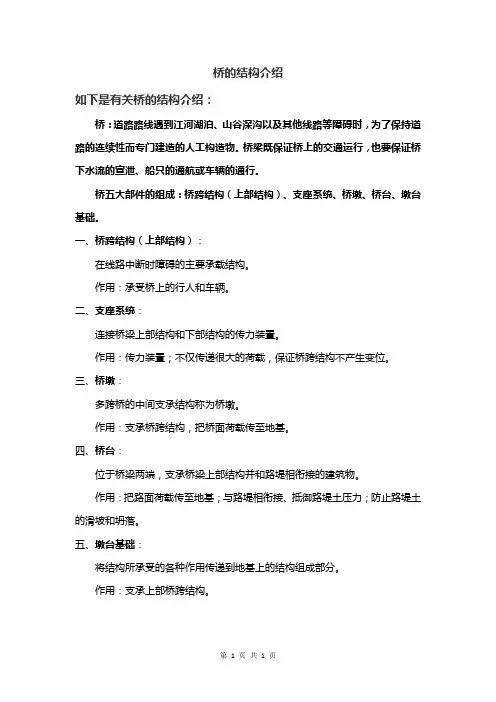

桥的结构介绍
第 1 页 共 1 页 桥的结构介绍
如下是有关桥的结构介绍：
桥：道路路线遇到江河湖泊、山谷深沟以及其他线路等障碍时，为了保持道路的连续性而专门建造的人工构造物。桥梁既保证桥上的交通运行，也要保证桥下水流的宣泄、船只的通航或车辆的通行。
桥五大部件的组成：桥跨结构（上部结构）、支座系统、桥墩、桥台、墩台基础。
一、桥跨结构（上部结构）：
在线路中断时障碍的主要承载结构。
作用：承受桥上的行人和车辆。
二、支座系统：
连接桥梁上部结构和下部结构的传力装置。
作用：传力装置；不仅传递很大的荷载，保证桥跨结构不产生变位。
三、桥墩：
多跨桥的中间支承结构称为桥墩。
作用：支承桥跨结构，把桥面荷载传至地基。
四、桥台：
位于桥梁两端，支承桥梁上部结构并和路堤相衔接的建筑物。
作用：把路面荷载传至地基；与路堤相衔接、抵御路堤土压力；防止路堤土的滑坡和坍落。
五、墩台基础：
将结构所承受的各种作用传递到地基上的结构组成部分。
作用：支承上部桥跨结构。

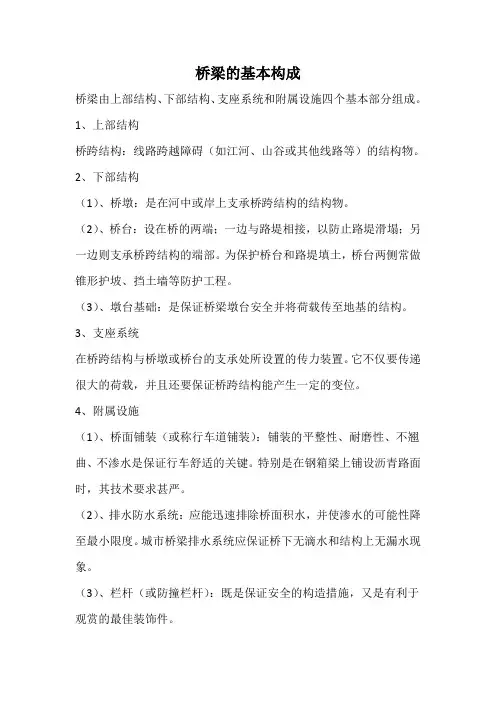

桥梁的基本构成
桥梁的基本构成
桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。
1、上部结构
桥跨结构：线路跨越障碍（如江河、山谷或其他线路等）的结构物。
2、下部结构
（1）、桥墩：是在河中或岸上支承桥跨结构的结构物。
（2）、桥台：设在桥的两端；一边与路堤相接，以防止路堤滑塌；另一边则支承桥跨结构的端部。为保护桥台和路堤填土，桥台两侧常做锥形护坡、挡土墙等防护工程。
（3）、墩台基础：是保证桥梁墩台安全并将荷载传至地基的结构。
3、支座系统
在桥跨结构与桥墩或桥台的支承处所设置的传力装置。它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。
4、附属设施
（1）、桥面铺装（或称行车道铺装）：铺装的平整性、耐磨性、不翘曲、不渗水是保证行车舒适的关键。特别是在钢箱梁上铺设沥青路面时，其技术要求甚严。
（2）、排水防水系统：应能迅速排除桥面积水，并使渗水的可能性降至最小限度。城市桥梁排水系统应保证桥下无滴水和结构上无漏水现象。
（3）、栏杆（或防撞栏杆）：既是保证安全的构造措施，又是有利于观赏的最佳装饰件。 （4）、伸缩缝：桥跨上部结构之间或桥跨上部结构与桥台端墙之间所设的缝隙，以保证结构在各种因素作用下的变位。为使行车顺适、不颠簸，桥面上要设置伸缩缝构造。
（5）、灯光照明：现代城市中，大跨桥梁通常是一个城市的标志性建筑，大多装置了灯光照明系统，构成了城市夜景的重要组成部分。
桥梁简答题
1 •桥面构造包括哪些部分？
答：桥面部分通常包括桥面铺装、防水和排水设施、伸缩装置、人行道 （或安全 带）、缘石、栏杆、和灯柱等构造。
2. 桥面铺装的作用和常见类型。
答：桥面铺装即行车道铺装、亦称桥面保护层，它是车轮直接作用的部分。桥面 铺装的作用在于防止车辆轮胎或履带直接磨耗行车道板，保护主梁免受雨水侵 蚀，并对车辆轮重的集中荷载起分布作用。
行车道铺装可采用水泥混凝土、沥青混凝土、沥青表面处治和泥结碎石等各种 类型材料。
3 •桥梁中常用的防水层主要有哪几种类型？
答：桥梁中常用的防水层有沥青涂胶下封层、涂刷高分子聚合物涂料和铺装沥 青或改性沥青防水卷材，以及浸渍沥青的的无纺土工布等。
4 桥梁设计时如何解决桥面排水问题？
答：1）桥面设置纵横坡，以利雨水迅速排除，一般都做成双向纵坡，在国内， 纵坡一般以不超过3%-4%为宜；在国外，纵坡可达4流右。桥面的横坡，一般 采用1.5%〜3%
2） 桥面的防水层，设置在行车道铺装层下边，它将透过铺装层渗下的雨水汇集
到排水设备（泄水管）排出。钢筋混凝土桥面板与铺装层之间是否要设防水层， 桥
面伸缩缝处应连续铺设，不可切断；桥面纵向应铺过桥台背；桥面横向两侧，则 应伸过缘石底面从人行道与缘石砌缝里向上叠起 0.10m。
3） 桥面排水系统。在桥面上除设置纵横坡排水外，常常需要设置一定数量的排
水管。通常当桥面纵坡大于2%而桥长小于50m时，一般能保证从桥头引道上 排水，桥上就可以不设泄水管。此时，可在引道两侧设置流水槽，以免雨水冲刷 引道路基。当桥面纵坡大于2%而桥长大于50m时，为防止雨水积滞，桥面就 需要设置泄水管，每隔12〜15m设置一个。当桥面纵坡小于2%寸，泄水管就需 要设置更密一些，一般每隔6〜8m设置一个。泄水管的过水面积通常每平方米桥 面上不小于2X 10-4〜3X10-4m2,泄水管可沿行车道两侧左右对称排列，也可 交错排列。泄水管离缘石的距离为0.10〜0.50m。泄水管也可布置在人行道下面。 桥面水通过设在缘石或人行道构件侧面的进水孔流入泄水孔， 并在泄水孔的三个
(完整)桥面构造
(完整)桥面构造
桥面构造
摘要：
桥面构造作为桥梁的一个组成部分，是桥梁的上部构造，对桥梁的主体结构起保护作用，并满足桥梁的使用功能，布局和美观。桥梁的特色也几乎在桥面铺装上面表现出来.因此桥面构造是桥梁工程中的重要一个环节。
关键词：桥面构造、主体结构、桥梁工程
一、概述
钢筋混凝土和预应力钢筋混凝土的桥面通常包括桥面铺装、防水和排水设备、伸缩缝、人行道(或安全带)、缘石、栏杆和灯柱等构造。桥面部分天然敞露而对气候影响十分敏感,车辆行人对其观感也很重视,由于某些原因对桥面重视不足而导致日后修补和维修的弊病不少，因此，合理改进桥面的构造和施工，已愈来愈引起人们的关注。为了桥梁更好的使用,必须进行相关的桥面装修.因此，进行桥面铺装、防排水、伸缩缝的设置等都必不可少！
二、桥面铺装
桥面铺装指的是为保护桥面板和分布车轮的集中荷载,用沥青混凝土、水泥混凝土、高分子聚合物等材料铺筑在桥面板上的保护层。 又称车道铺装，其作用是保护桥面板防止车轮或履带直接磨耗面，保护主梁免受雨水侵蚀，并借以分散车轮的集中荷载。常用的桥面铺装有水泥混凝土，沥青混凝土两种铺装形式。在不设防水层的桥面上，也有采用防水混凝土铺装的。
其施工方法为：
1、施工准备
（1）、施工前首先要把梁顶面清理、彻底冲洗干净,并对板面刷毛不理想部位进行凿毛处理。
（2）、施工前将湿接缝砼凿平。
2、钢筋绑扎
钢筋进场前要进行检验，各项指标符合设计及规范要求后方可进场。钢筋在加工棚统一下料、加工，运至工地后现场绑扎。钢筋几何尺寸必须符合设计要求。（钢筋在加工棚内加工成半成品后移至桥面人工绑扎成型。）
3、混凝土浇筑
（1）、桥面铺装混凝土要求对粗骨料进行水洗。
（2）、混凝土在拌和站集中拌和,混凝土输送车运输至现场，采用吊车吊至桥面.
（3）、浇注桥面混凝土前将梁顶喷水湿润，并将梁顶局部积水吸取干净。浇注前，准备专门的施工垫板.
(4）、浇注混凝土时，要求施工人员布料均匀,人工将混凝土摊铺开，采用7m振动梁振动。注意施工过程振动梁导向控制钢管位置，保证桥面铺装厚度及高程，混凝土振捣完成后对桥面混凝土进行收面，人工配以6m平尺精细抹平压实。注意混凝土的二次收面。
桥面连续的构造做法
桥面连续的构造做法
桥面的连续构造是指在桥梁结构中使用连续梁或连续板构造来支撑桥面。这种构造方法通常用于较长跨度的桥梁，以确保桥面在跨越较大跨度时能够保持平稳和稳定。在进行桥面连续构造时，需要考虑以下几个方面：
1. 材料选择，桥面连续构造所需的材料包括混凝土、钢筋等。这些材料需要根据桥梁的设计要求和环境条件来选择，以确保桥梁的稳定性和耐久性。
2. 施工工艺，桥面连续构造的施工需要严格按照设计要求和施工规范进行。施工过程中需要注意材料的质量控制、施工工艺的合理性以及施工现场的安全等方面的问题。
3. 结构设计，桥面连续构造的结构设计需要考虑桥梁的跨度、荷载、变形等因素，以确保桥面结构在使用过程中能够满足承载能力和使用要求。
4. 维护管理，桥面连续构造完成后，需要进行定期的维护管理工作，以确保桥梁结构的安全性和可靠性。
总的来说，桥面连续构造是一种复杂的工程技术，需要综合考虑材料、施工、设计和维护等多个方面的因素。通过合理的施工和管理，可以确保桥面连续构造的质量和安全性，从而保障桥梁的正常使用和服务寿命。
混凝土桥梁桥面构造
浅谈混凝土桥梁桥面构造
【摘 要】桥梁构造多属于外露部位，直接与外界（包括车辆、行人、大气等）直接接触，对桥梁的主要结构起保护作用，使桥梁能够正常发挥功能，同时也对行车安全和桥梁的美观起着重要作用。对于现代高速交通体系的桥梁，更显示出桥面构造的重要性。
【关键词】桥面铺装；桥面防水与排水系统；桥梁伸缩缝；人行道；栏杆；护栏与灯柱
一、桥面铺装
1、桥面铺装也称行车道铺装，或者桥面保护层，它是车轮直接作用的部位，其作用在于防止车辆轮胎直接磨损属于主梁整体部分的行车道板，防止主梁遭受雨水的侵蚀，并对车辆轮重的集中荷载起一定的分布作用。
因此，桥面铺装要求具有抗车辙、行车舒适、抗滑耐磨、低温抗裂、不透水、刚度好等性能。桥面铺装部分在桥梁恒载中占有相当的比例，尤其对小跨径桥梁更为显著，故还应当尽量减小铺装的质量。
2、桥面应设置纵横坡，以利于雨水迅速排除，防止或减少雨水对铺装层的渗透，从而保护桥面板，延长桥梁的使用寿命。
桥面的横坡通常设置为双向的，横坡坡度可按道路横坡取用或增加5%。对沥青或水泥混凝土铺装，行车道路面一般采用抛物线形横坡，人行道则用直线形。
3、桥面铺装常采用碎石、沥青表面处理、水泥混凝土和沥青混凝土铺装等各种类型。水泥混凝土和沥青混凝土铺装能满足各项要求，应用广泛。特别是高速公路和一级公路上的特大桥、大桥的桥面铺装宜采用沥青混凝土。
水泥混凝土铺装的耐磨性能好，适合重载交通，但养生期长，日后修补较麻烦。铺装层的混凝土强度等级不低于c40，铺装厚度不小于80mm，铺设时要求有较好的密实度，避免二次成型。为使铺装层有足够的强度和良好的整体性，铺装层内还应配置直径不小于8mm、间距不大于100mm的双向钢筋网，钢筋网顺桥向和横桥向每米长度截面面积均不小于500mm?。
沥青混凝土桥面铺装应由粘结层、防水层及沥青表面层组成。高速公路、一级公路的沥青混凝土铺装层厚度为70～80mm，必要时可增至100mm；二级及二级以下公路为50～80mm。沥青铺装应按照《公路沥青路面设计规范》（jtj014-97）中有关规定办理。沥青混凝土铺装的重量小，维修养护方便，铺筑后几小时就能通车运营，行车舒适，但容易老化和变形，受温度影响较大。
