构造柱的模板面积计算公式

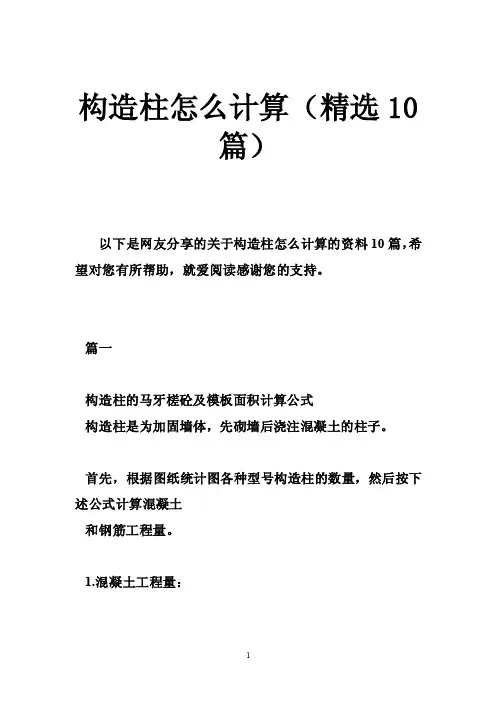

构造柱怎么计算（精选10篇）
构造柱怎么计算（精选10篇）以下是网友分享的关于构造柱怎么计算的资料10篇，希望对您有所帮助，就爱阅读感谢您的支持。
篇一构造柱的马牙槎砼及模板面积计算公式构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。
构柱体积（V ）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]×内外墙平均厚×构柱总高，当内外墙厚度相等时更为准确。
2、钢筋工程量：主筋：主筋长*根数*比重（kg/m）*柱根数= kg箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数= kg式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n 为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100.另，有的构造柱有马牙槎，其宽为60mm其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高例：构造柱柱高3m ，截面尺寸为240mm*240mm，与长墙咬槎为60.解：构造柱模板面积=（0.24+0.06*2）*3*2构造柱砼体积=（0.24*0.24+0.03*0.24*2）*3其他计算方法如是240*240的构造柱，（240*240+240*30*边数）*柱高如是370*370的构造柱，（370*370+370*30*边数）*柱高如是240*370的构造柱，（240*370+有马牙槎的边长*30*边数）*柱高构造柱的模板面积计算公式（D 指马牙槎的外伸长度；K 指墙体宽度；H 为柱高度为）：当构造柱位于单片墙最前端时，S=(K×3+D×2)×H当构造柱位于L 或一形墙体相交处时，S=(K×2+D×4)×H 当构造柱位于T 形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。
构造柱模板及混凝土工程量计算
构造柱模板及混凝土工程量计算马牙槎根据功能的分类，马牙槎还可以叫做接缝马牙槎和结构马牙槎。
接缝马牙槎即墙太长，留出马牙槎，方便后序砌筑。
结构马牙槎，在马牙槎里浇铸构造柱。
施工时，在砌体与构造柱连接面上砌筑马牙槎，先砌墙，后浇注混凝土构造柱，保证两者同时受力工作。
每一马牙槎高度不宜超过300mm,且应沿高每500mm设置26水平拉结钢筋，每边伸入墙内不宜小于1.0m.马牙槎的计算其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高首先我们假设构造柱是240X370，高度3米，留槎在24墙，双面留槎。
那么计算公式是：0.24X0.37X3+0.24X0.06X3/2X2[面]这个计算方法是把柱和槎分开计算，比较直观，也容易理解。
构造柱的柱子那部分就是0.24*0.37*3，后面部分是计算槎口的混凝土，一般构造柱的槎口是每500mm一段。
即：柱根开始，先是500mm的槎口，然后是500mm的砖，然后又是500mm的槎口。
也就是说槎口的高度累积起来只有构造柱高度的一半。
我那公式是把槎口的面积（0.24*0.06）写好，然后乘以柱高3米，然后除以2，就是每面槎的实际高度，然后，有几面槎就乘以几。
这例子里是2面槎，所以乘以2。
实际施工中是要算马牙槎的，不算马牙槎的话就这根构造柱而言你就少算了14%的混凝土量。
一般构造柱有几面和墙接触就有几面槎口，这种情况多发生在T形墙和十字墙的位置。
至于构造柱的宽度和墙体宽度不一致，这种情况少见，一般是北方为了保温墙体比较厚才会有这情况。
在我们这里，常会遇到T形墙旁边就是门的情况。
门距离T形墙一般会有个120毫米的门垛，然后T形墙相交的位置的构造柱是三面槎口。
在实际施工中，这靠门边的槎口其实是施工不了的：那门垛才120毫米，砌砖时每500毫米高退60毫米那砖柱就仅仅剩下60毫米宽了，砌上3米高不倒才怪。
所以实际施工时图纸上虽然那一边设计留槎，其实模板工都是直接以门边关模板，那里的混凝土方量就比图纸设计的要多一些。
广联达的计算方法
构造柱的计算公式：一、D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为1.当构造柱位于单片墙最前端时，S=(K*3+D*2)*H，马牙槎一边咬口；2.当构造柱位于L或一形墙体相交处时，S=(K*2+D*4)*H，马牙槎两边咬口；3.当构造柱位于T形墙体相交处时，S=(K*1+D*6)*H，马牙槎三边咬口；4.当构造柱位于十形墙体相交处时，S=D*8*H，马牙槎四边咬口；二、砖墙嵌接部分指的是哪一块：指构造柱的马牙槎咬口，一般是5进5退；三、是马牙槎部分浇砼都浇注吗？是的，马牙槎和柱是同时一次性浇筑的；四、模板是不是只支两面呢？当构造柱位于“一”字形墙体中部时，只支两面；五、构造柱中拉结筋要空过构造柱吗？必须进入构造柱达到设计或规范要求的锚固长度。
构造柱工程量计算公式：V=（B+b）*A*H+KV：构造柱砼体积；B：构造柱宽度；b：马牙槎宽度（注意：马牙槎是两边有时计算一边的宽度，马牙槎是一边有时计算一边的一半宽度）A：构造柱长度H：构造柱高度（自基础上表面至构造柱顶面之间的距离）K：构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：柱高*断面面积*柱根数=立方米m³（柱高：自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度）构造柱计算时要分三段：+-0.000以下至基础底部的部分，+—0.000以上至屋面部分，女儿墙部分。
构造柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]*内外墙平均厚*构造柱总高，当内外墙厚度相等时更为准确。
2.钢筋工程量：主筋：主筋长*根数*比重（kg/m）*柱根数=kg箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数=kg式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn（n为层数），因为主筋在+-0.00和层楼板处搭接，并在搭接区段箍筋加密为A6@100另，有的构造柱有马牙槎，其宽为60mm其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高广联达楼梯的画法：1、广联达2008图形算量里‘楼梯’是组合构件，楼梯段和休息平台以及梯梁等是被组合构件(应在各自的绘图界面先分别定义再进行画图)，它们是组合与被组合的关系； 2、楼梯段（注意分别定义标高）的下面还需要按设计进行画休息平台（画板及两个休息平台并分别定义标高），你还可以把楼梯梁画上，然后进行楼梯构件整体组合（画完楼梯段、休息平台、平台梁、斜梁及楼梯与楼板连接的梁等全部相关构件后，点击“楼梯”——新建组合构件——按绘图界面最下面的文字提示进行一步一步的操作即可。
构造柱模板面积
构造柱模板面积介绍构造柱模板面积是指在建筑施工中，使用柱模板来构建建筑物的柱子，并计算柱模板的面积。
柱模板是一种临时结构，用于灌注混凝土和形成建筑物中的柱子。
柱模板面积的准确计算对于施工进度和质量控制非常重要。
柱模板的作用柱模板在建筑施工中起着关键的作用。
它不仅用于定位和固定混凝土浇筑，还能够保证柱子的几何形状和大小与设计要求一致。
柱模板的主要功能包括：1.提供支撑：柱模板能够支撑和固定混凝土，使其能够在浇筑和硬化过程中保持正确的位置和形状。
2.控制柱子的尺寸：柱模板用于确保柱子的高度、宽度和形状符合设计要求。
3.保证施工质量：柱模板的使用可以提高施工质量并减少误差。
它能够提供准确的定位和测量，确保柱子垂直、平整和一致。
4.提高施工效率：柱模板能够提高施工效率，减少施工周期。
构造柱模板面积的计算方法构造柱模板的面积需要具体的计算方法，以下是一种常用的计算方法：步骤一：测量柱子的参数首先，需要测量柱子的高度、直径或边长。
这些参数是计算柱模板面积的基础。
步骤二：计算柱子的表面积根据柱子的形状，可以计算出柱子的表面积。
对于圆柱形的柱子，可以使用以下公式计算表面积：A=2πrℎ+πr2其中，A表示柱子的表面积，r表示圆柱的底面半径，h表示圆柱的高度。
步骤三：减去模板开口的面积柱模板通常在顶部和底部有开口，用于方便浇筑混凝土和移除模板。
因此，在计算柱模板的表面积时，需要减去这些开口的面积。
步骤四：计算柱模板的面积将步骤二计算得到的表面积减去步骤三计算得到的开口面积，即可得到柱模板的面积。
构造柱模板面积的注意事项在计算柱模板面积时，需要注意以下几点：精确测量测量柱子的参数时，应该尽量保证精确度。
使用合适的测量工具，并确保测量时是垂直的，以避免误差的发生。
考虑模板连接点在计算柱模板表面积时，需要考虑模板连接点的位置。
模板连接点通常会增加面积，因此需要减去这部分面积。
定期检查模板在使用柱模板的过程中，需要定期检查模板的状态。
构造柱的马牙槎砼及模板面积计算公式
构造柱的马牙槎砼及模板面积计算公式构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：柱高*断面面积*柱根数=m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。
构柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]×内外墙平均厚×构柱总高，当内外墙厚度相等时更为准确。
2、钢筋工程量：主筋：主筋长*根数*比重（kg/m）*柱根数=kg箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数=kg式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100.另，有的构造柱有马牙槎，其宽为60mm其模板面积=（构造柱宽+马牙槎宽）*柱高混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高例：构造柱柱高3m，截面尺寸为240mm*240mm，与长墙咬槎为60.解：构造柱模板面积=（0.24+0.06*2）*3*2构造柱砼体积=（0.24*0.24+0.03*0.24*2）*3其他计算方法如是240*240的构造柱，（240*240+240*30*边数）*柱高如是370*370的构造柱，（370*370+370*30*边数）*柱高如是240*370的构造柱，（240*370+有马牙槎的边长*30*边数）*柱高构造柱的模板面积计算公式（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时，S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。
构造柱量计算图解公式
构造柱的模板面积计算公式：如图（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时， S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。
1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。
2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。
3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。
4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。
5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。
构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度 )A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据 构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。
构造柱计算公式
D 指马牙槎的外伸长度； K 指墙体宽度； H 为柱高度为）：当构造柱位于单片墙最前端时，S=(K ×3+D ×2) ×H当构造柱位于L 或一形墙体相交处时，S=(K ×2+D × 4) ×H当构造柱位于T 形墙体相交处时， S=(K ×1+D × 6) ×H当构造柱位于十形墙体相交处时,S=D ×8 ×H。
1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于 L 或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于 T 形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。
2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。
3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。
4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。
5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。
构造柱工程量计算公式：V =（B+b）*A*H + KV-- 构造柱砼体积B-- 构造柱宽度b--- 马牙搓宽度 ( 注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度 )A--- 构造柱长度H--- 构造柱高度（自基础上表面至构造柱顶面之间的距离）K--- 构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：柱高 * 断面面积 * 柱根数 =m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
以GJDGZ-101-95 《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：± 0.000 以下至基础底部的部分，± 0.000 以上至屋面部分，女儿墙部分。
构造柱工程量计算方法
构造柱工程量计算方法构造柱的模板面积计算公式：（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时，S=(K×3+D×2)×H当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H当构造柱位于十形墙体相交处时,S=D×8×H。
1、构造柱中马牙槎一边咬口两边咬口的意思：当构造柱位于单片墙最前端时，就是马牙槎一边咬口；当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。
2、砖墙嵌接部分指的是哪一块：指的就是构造柱的马牙槎咬口，一般是5进5退。
3、是马牙槎部分浇砼时都浇柱吗：是的，马牙槎和柱是同时一次性浇筑的。
4、模板是不是只支两面呢：当构造柱位于“一”字形墙体中部时，只支两面。
5、构造柱中拉结筋要空过构造柱吗：必须进入构造柱达到设计或规范要求的锚固长度。
构造柱工程量计算公式：V = （B+b）*A*H + KV--构造柱砼体积B--构造柱宽度b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度)A---构造柱长度H---构造柱高度（自基础上表面至构造柱顶面之间的距离）K---构造柱基础工程量构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：柱高*断面面积*柱根数= m3式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构造柱的模板面积计算公式
构造柱的模板面积计算公式：如图
（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：当构造柱位于单片墙最前端时， S=(K×3+D×2)×H
当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H
当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H
当构造柱位于十形墙体相交处时,S=D×8×H。
1、构造柱中马牙槎一边咬口两边咬口的意思：
当构造柱位于单片墙最前端时，就是马牙槎一边咬口；
当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；
构造柱工程量计算公式：
V = （B+b）*A*H + K
V--构造柱砼体积
B--构造柱宽度
b---马牙搓宽度(注意：马牙搓是两边有时计算一边的宽度马牙搓是一边有时计算一边的一半宽度 )
A---构造柱长度
H---构造柱高度（自基础上表面至构造柱顶面之间的距离）
K---构造柱基础工程量
构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。
首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。
1.混凝土工程量：
柱高*断面面积*柱根数= m3
式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。
以GJDGZ-101-95《全国统一建筑工程预算工程量计算规则》为依据
构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。
构柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]×内外墙平均厚×构柱总高，当内外墙厚度相等时更为准确。
2、钢筋工程量：
主筋：主筋长*根数*比重（kg/m）*柱根数= kg
箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数= kg
式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n 为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100.
另，有的构造柱有马牙槎，其宽为60mm
其模板面积=（构造柱宽+马牙槎宽）*柱高
混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高
例：构造柱柱高3m，截面尺寸为240mm*240mm，与长墙咬槎为60.
解：构造柱模板面积=（0.24+0.06*2）*3*2
构造柱砼体积=（0.24*0.24+0.03*0.24*2）*3
其他计算方法
如是240*240的构造柱，（240*240+240*30*边数）*柱高；
如是370*370的构造柱，（370*370+370*30*边数）*柱高；
如是240*370的构造柱，（240*370+有马牙槎的边长*30*边数）*柱高
这个是经常用的方法。
