锂离子电池智能充电器硬件的设计 锂离子电池具有较高的能量重量和能量体积比，无记忆效应，可重复充电次数多，使用寿命长，价格也越来越低。一个良好的充电器可使电池具有较长的寿命。利用C8051F310单片机设计的智能充电器，具有较高的测量精度，可很好的控制充电电流的大小，适时的调整，并可根据充电的状态判断充电的时间，及时终止充电，以避免电池的过充。 本文讨论使用C8051F310器件设计锂离子电池充电器的。利用PWM脉宽调制产生可用软件控制的充电电源，以适应不同阶段的充电电流的要求。温度传感器对电池温度进行监测，并经过AD转换和相关计算检测电池充电电压和电流，以判断电池到达哪个阶段。使电池具有更长的使用寿命，更有效的充电方法。 设计过程 1 充电原理 电池的特性唯一地决定其安全性能和充电的效率。电池的最佳充电方法是由电池的化学成分决定的<锂离子、镍氢、镍镉还是SLA电池等）。尽管如此，大多数充电方案都包含下面的三个阶
段： ● 低电流调节阶段 ● 恒流阶段 ● 恒压阶段/充电终止 所有电池都是经过向自身传输电能的方法进行充电的，一节电池的最大充电电流取决于电池的额定容量
LT8490锂电池充电器电路设计详解
LT8490 锂电池充电器电路设计详解 标签：LT8490(3) 低功耗(190)电源管理(505) LT8490( ＄12.5700)是降压升压开关稳压电池充电器，实 现恒流恒压( CCCV )充电模式，适用于大多数电池，包括密封铅酸电池( SLA )、溢流电池、胶体电池和锂电池。片上 逻辑在太阳能应用时提供自动最大功率点跟踪( MPPT)，并 具有自动温度补偿功能。主要用在太阳能电池充电器、多种类型铅酸电池充电、锂电池充电器以及电池供电的工业或手持军用设备。 状态和故障引脚含有充电器的信息可以被用来驱动 LED指示灯。该器件采用扁平(高度仅0.75mm)7mm x 11mm 64 引脚QFN 封装。 图1 LT8490 框图 LT8490 主要特性
-VIN 范围：6V?80V - VBAT 范围：1.3V?80V ?单 电感器允许VIN高于，低于或等于VBAT ?自动MPPT,用于太阳能充电?自动温度补偿?无需任何软件或固件开发?从 太阳能电池板或直流电源供电?输入和输出电流监视器销弓 脚?四位一体的反馈回路?同步固定频率: 100kHz?400kHz 的-64 引脚(7mm X 11mm x 0.75mm 高度)QFN 封装LT8490 应用?太阳能电池充电器?多种铅酸蓄电池充电?锂离子电池充电器?电池供电工业产品或便携式军用设备 图2 LT8490 27.4V 锂电池充电器电路图 DC2069A( ＄195.9800)-LT8490 演示板高效率MPPT 电池充电器控制器17V?54V ，最高200W 太阳能电池板的输入电压。12V SLA 电池，最高16.6A 充电电流。演示电路2069A采用了LTR8490 （高性能降压-升压型转换器），实现了最大功率点跟踪功能和灵活的充电特性，适用于大多数类型的电池，如水淹电池，密封铅酸电池和锂离子电池，可在输入电压高于、低于或等于电池电压的情况下工作。 该演示板配置为17V~54V 的输入电压范围，电源可以 是太阳能电池板36?72单元（最高200W）,或直流电压源。 提供两种输入接口。LTC4359（＄2.5500）理想的二极管控制器可以保护直流电源的输出（不受太阳能电池板回流的影响）这使得，例如在 24VDC 电源接通的同时，又可以使具有更高的电压的太阳能电池板，被用于对电路供电。
铅酸蓄电池充电器设计开题报告
铅酸蓄电池充电器设计开题报告 铅酸蓄电池充电器设计开题报告 1、目的及意义 中国是全球铅酸蓄电池的产销大国，铅酸蓄电池已有200多年的历史，是一种应用广泛的动力电源。具有原材料易得、价格低廉、可靠性好等优点，目前约有95,的市场占有率。铅酸蓄电池作为稳定电源和主要的直流电源，需求广泛，用量巨大，与我们的社会生活息息相关。由于铅酸蓄电池维护简单、价格低廉、供电可靠、使用寿命长，广泛作为汽车、飞机、轮船等机动车辆或发电机组的启动电源，也在各类需要不间断供电的电子设备和便携式仪器仪表中用作一些电器及控制回路的工作电源。 蓄电池放电后的充电问题一直是有争议的问题，目前很多充电机由于性能技术不完善，常常导致蓄电池提前损坏的现象。随着经济的发展，大容量蓄电池的应用迅速增加，人们希望能快捷、安全地对蓄电池进行充电。因此，为了适应市场的需求，我们需要设计一种恒流-恒压-恒流铅酸蓄电池智能充电器。 2、基本内容和技术方案 此次设计利用单片机的软、硬件技术，设计一台具有恒压-恒流特性的牵引式铅酸蓄电池智能充电装置，该装置能够实现对蓄电池的电压进行检测、判别，按U-I特性曲线进行充电，对充电过程进行自动监控。基本内容有: 1、有关铅蓄电池的电化学原理和充放电原理。 2、关于充电器对铅蓄电池充电的原理及其电路设计。 3、涓电流对电池充电的原理及其特点。 4、充电器对充电过程的检测及其自动转换。 5、充电器在充电过程中对电池的保护功能。 6、电路设计及其元件的选择调试等。
本次设计采用的方案是分阶段充电方法，充电曲线图如下: I(A)、U(V) 1C U(t) I(t) 0.09C 0t(h) t1t2t3快充慢充涓流充 在快充阶段(0,t1)，充电器以恒定电流1C对蓄电池充电，由单片机控制快充时间， 避免过量充电;在慢充阶段(t1,t2)，单片机输出PWM控制信号，控制斩波开关通断，以恒定电压对蓄电池进行充电，此时充电电流按指数规律下降，当电池电压上升到规定值时，结束慢充，进入涓流充阶段;在涓流充阶段(t2,t3)，单片机输出的PWM控制信号，使充电器以约0.09C的充电电流对蓄电池充电，在这种状态下，可长时间对蓄电池充电，从而能最大限度地延长蓄电池寿命。 系统的结构框图如下: 220V交铅酸蓄电斩波电 流电源池路 电源变隔离，驱 换电路动电路 辅助电单片机 源 3、进度安排 1)第1周:选题，下达设计任务书，理解相应的设计内容;
锂电池充电电路
所有的 输入关键字 联系我们 | TI 全球网站: 中国 (简体中文) | my.TI 登录 返回目录页 先进的锂电池线性充电管理芯片BQ2057及其应用 北京理工大学机电工程学院 魏维伟 李杰 摘要：本文介绍美国TI 公司生产的先进锂电池充电管 理芯片BQ2057，利用BQ2057系列芯片及简单外围电 路可设计低成本的单/双节锂电池充电器，非常适用于 便携式电子仪器的紧凑设计。本文将在介绍BQ2057 芯片的特点、功能的基础上，给出典型充电电路的设 计方法及应用该充电芯片设计便携式仪器的体会。 关键词：锂电池 充电器 BQ2057 1 引言 BQ2057系列是美国TI 公司生产的先进锂电池充电管 理芯片，BQ2057系列芯片适合单节(4.1V 或4.2V)或 双节(8.2V 或8.4V)锂离子(Li-Ion)和锂聚合物(Li-Pol) 电池的充电需要，同时根据不同的应用提供了MSOP 、 TSSOP 和SOIC 的可选封装形式，利用该芯片设计的 充电器外围电路及其简单，非常适合便携式电子产品 的紧凑设计需要。BQ2057可以动态补偿锂电池组的内 阻以减少充电时间，带有可选的电池温度监测，利用 电池组温度传感器连续检测电池温度，当电池温度超 出设定范围时BQ2057关闭对电池充电。内部集成的 恒压恒流器带有高/低边电流感测和可编程充电电流， 充电状态识别可由输出的LED 指示灯或与主控器接 口实现，具有自动重新充电、最小电流终止充电、低 功耗睡眠等特性。 2.功能及特性 2.1 器件封装及型号选择 BQ2057系列充电芯片为满足设计需要，提供了多种可 选封装及型号，其封装形式如图2－1所示，有MSOP 、
锂电池充电器的设计毕业设计
毕业设计课题名称：锂电池充电器的设计
总目录 第一部分任务书 第二部分开题报告 第三部分毕业设计正文
第一部分 任 务 书
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
铅酸蓄电池充电器的设计与实现
// 铅酸蓄电池的制造成本低、容量大、价格低廉，使用十分广泛。由于其固有的特性，若使用不当，寿命将大大缩短。影响铅酸蓄电池寿命的因素很多，采用正确的充电方式，能有效延长蓄电池的使用寿命。因此，设计一种全新的智能型铅酸蓄电池充电器是十分必要的。 1常规充电方式 铅酸蓄电池的常规充电方式有两种:浮充(又称恒压充电)和循环充电。 浮充时要严格掌握充电电压，如额定电压为12V的蓄电池，其充电电压应在13.5～13.8V 之间。浮充电压过低，蓄电池会充不满，过高则会造成过量充电。电压的调定，应以初期充电电流不超过0.3C(C为蓄电池的额定容量)为原则。 循环充电，其初期充电电流也不宜超过0.3C，充电的安培小时数要略大于放电安培小时数。也可先以0.1C的充电速率恒流充电数小时，当充电安培小时数达到放电安培小时数的90%时，再改用浮充电压充电，直至充满。 以上为目前常用的铅酸蓄电池充电方式，但这两种方式存在着一些不足之处。在充电过程中，电池电压逐渐增高，充电电流逐渐降低。由于恒压充电不管电池电压的实际状态，充电电压总是恒定的，充电电流刚开始比较大，然后按指数规律下降;采用快速充电可能使蓄电池过量充电，易导致电池损坏。对于循环充电而言，采用较小电流充电，充电效果较好。但对于大容量的蓄电池，充电时间就会拖得很长，时效低，造成诸多不便。 2智能型充电器的充电过程分析 通过对上述两种充电方式的分析比较，综合其优点设计出具有快充和慢充的智能型铅酸蓄电池充电器。该充电器采用单片机控制，充电过程分为快充、慢充及涓流充三个阶段，充电效果更佳。图1所示为该充电器的充电电流、电压曲线。 从图1可以看出:在快充阶段(0～t1)，充电器以恒定电流1C对蓄电池充电，由单片机控制快充时间，避免过量充电;在慢充阶段(t1～t2)，单片机输出PWM控制信号，控制斩波开关通断，以恒定电压对蓄电池进行充电，此时充电电流按指数规律下降，当电池电压上升到规定值时，结束慢充，进入涓流充阶段;在涓流充阶段(t2～t3)，单片机输出的PWM控制信号，使充电器以约0.09C的充电电流对蓄电池充电，在这种状态下，可长时间对蓄电池充电，从而能最大限度地延长蓄电池寿命。 3智能型充电器的工作原理 根据上述分析而设计的智能型铅酸蓄电池充电器，主要由开关稳压电源、斩波开关、控制器和辅助电源等四个部分组成，并具有过流保护、过压保护和超温保护功能。图2为充电器原理框图，图3为充电器电路原理图。 3.1开关稳压电源
BQ2057锂电池充电器原理
摘要：本文介绍美国TI 公司生产的先进锂电池充电管理芯片BQ2057，利用BQ2057系列芯片及简单外围电路可设计低成本的单/双节锂电池充电器，非常适用于便携式电子仪器的紧凑设计。本文将在介绍BQ2057芯片的特点、功能的基础上，给出典型充电电路的设计方法及应用该充电芯片设计便携式仪器的体会。 关键词：锂电池 充电器 BQ2057 1 引言 BQ2057系列是美国TI 公司生产的先进锂电池充电管理芯片，BQ2057系列芯片适合单节(4.1V 或4.2V)或双节(8.2V 或8.4V)锂离子(Li-Ion)和锂聚合物(Li-Pol)电池的充电需要，同时根据不同的应用提供了MSOP 、TSSOP 和SOIC 的可选封装形式，利用该芯片设计的充电器外围电路及其简单，非常适合便携式电子产品的紧凑设计需要。BQ2057可以动态补偿锂电池组的内阻以减少充电时间，带有可选的电池温度监测，利用电池组温度传感器连续检测电池温度，当电池温度超出设定范围时BQ2057关闭对电池充电。内部集成的恒压恒流器带有高/低边电流感测和可编程充电电流，充电状态识别可由输出的LED 指示灯或与主控器接口实现，具有自动重新充电、最小电流终止充电、低功耗睡眠等特性。 2.功能及特性 2.1 器件封装及型号选择 BQ2057系列充电芯片为满足设计需要，提供了多种可选封装及型号，其封装形式如图2－1所示，有MSOP 、TSSOP 和SOIC 三种封装形式。其型号如表2－1所示，有BQ2057、BQ2057C 、BQ2057T 和BQ2057W 四种信号，分别适合4.1V 、4.2V 、8.2V 和8.4V 的充电需要。 BQ2057的引脚功能描述如下： VCC (引脚1):工作电源输入； TS (引脚2):温度感测输入，用于检测电池组的温度； STA T(引脚3):充电状态输出，包括:充电中、充电完成和温度故障三个状态； VSS (引脚4):工作电源地输入； CC (引脚5):充电控制输出； COMP(引脚6):充电速率补偿输入； SNS (引脚7):充电电流感测输入； BAT (引脚8):锂电池电压输入； 2.2 充电状态流程 BQ2057的充电状态流程如图2－3所示，其充电曲线如图2－2所示，BQ2057的充电分为三个阶段：预充状态、恒流充电和恒压充电阶段。 元件型号 充电电压 BQ2057 4.1V BQ2057C 4.2V BQ2057T 8.2V BQ2057W 8.4V
智能型充电器的电源和显示的设计论文
前言 随着越来越多的手持式电器的出现，对高性能、小尺寸、重量轻的电池充电器的需求也越来越大。电池技术的持续进步也要求更复杂的充电算法以实现快速、安全的充电。因此需要对充电过程进行更精确的监控，以缩短充电时间、达到最大的电池容量，并防止电池损坏。AVR 已经在竞争中领先了一步，被证明是下一代充电器的完美控制芯片。Atmel AVR 微处理器是当前市场上能够以单片方式提供Flash、EEPROM 和10 位ADC的最高效的8 位RISC 微处理器。由于程序存储器为Flash，因此可以不用象MASK ROM一样，有几个软件版本就库存几种型号。Flash 可以在发货之前再进行编程，或是在PCB贴装之后再通过ISP 进行编程，从而允许在最后一分钟进行软件更新。EEPROM 可用于保存标定系数和电池特性参数，如保存充电记录以提高实际使用的电池容量。10位A/D 转换器可以提供足够的测量精度，使得充好后的容量更接近其最大容量。而其他方案为了达到此目的，可能需要外部的ADC，不但占用PCB 空间，也提高了系统成本。AVR 是目前唯一的针对像“C”这样的高级语言而设计的8 位微处理器。C 代码似的设计很容易进行调整以适合当前和未来的电池，而本次智能型充电器显示程序的编写则就是用C语言写的。
第一章概述 第一节绪论 1.1.1课题背景 如今，随着越来越多的手持式电器的出现，对高性能、小尺寸、重量轻的电池充电器的需求也越来越大。电池技术的持续进步也要求更复杂的充电算法以实现快速、安全的充电。因此需要对充电过程进行更精确的监控，以缩短充电时间、达到最大的电池容量，并防止电池损坏。与此同时，对充电电池的性能和工作寿命的要求也不断地提高。从20世纪60年代的商用镍镉和密封铅酸电池到近几年的镍氢和锂离子技术，可充电电池容量和性能得到了飞速的发展。目前各种电器使用的充电电池主要有镍镉电池（NiCd）、镍氢电池（NiMH）、锂电池（Li-Ion）和密封铅酸电池（SLA）四种类型。 电池充电是通过逆向化学反应将能量存储到化学系统里实现的。由于使用的化学物质的不同，电池有自己的特性。设计充电器时要仔细了解这些特性以防止过度充电而损坏电。 目前，市场上卖得最多的是旅行充电器，但是严格从充电电路上分析，只有很少部分充电器才能真正意义上被称为智能充电器，随着越来越多的手持式电器的出现，对高性能、小尺寸、轻重量的电池充电器的需求也越来越大。电池技术的持续进步也要求更复杂的充电算法以实现快速、安全地充电，因此，需要对充电过程进行更精确地监控(例如对充、放电电流、充电电压、温度等的监控)，以缩短充电时间，达到最大的电池容量，并防止电池损坏。因此，智能型充电电路通常包括了恒流／恒压控制环路、电池电压监测电路、电池温度检测电路、外部显示电路(LED或LCD显示)等基本单元。其框图如下：
Q2057W锂电池充电器原理(适用)
摘要：本文介绍美国TI公司生产的先进锂电池充电管理芯片BQ2057，利用BQ2057系列芯片及简单外围电路可设计低成本的单/双节锂电池充电器，非常适用于便携式电子仪器的紧凑设计。本文将在介绍BQ2057芯片的特点、功能的基础上，给出典型充电电路的设计方法及应用该充电芯片设计便携式仪器的体会。 关键词：锂电池充电器BQ2057 1 引言 BQ2057系列是美国TI公司生产的先进锂电池充电管理芯片，BQ2057系列芯片适合单节(4.1V或4.2V)或双节(8.2V或8.4V)锂离子(Li-Ion)和锂聚合物(Li-Pol)电池的充电需要，同时根据不同的应用提供了MSOP、TSSOP和SOIC的可选封装形式，利用该芯片设计的充电器外围电路及其简单，非常适合便携式电子产品的紧凑设计需要。BQ2057可以动态补偿锂电池组的内阻以减少充电时间，带有可选的电池温度监测，利用电池组温度传感器连续检测电池温度，当电池温度超出设定范围时BQ2057关闭对电池充电。内部集成的恒压恒流器带有高/低边电流感测和可编程充电电流，充电状态识别可由输出的LED指示灯或与主控器接口实现，具有自动重新充电、最小电流终止充电、低功耗睡眠等特性。 2.功能及特性 2.1 器件封装及型号选择 BQ2057系列充电芯片为满足设计需要，提供了多种可选封装及型号，其封装形式如图2－1所示，有MSOP、TSSOP和SOIC三种封装形式。其型号如表2－1所示，有BQ2057、BQ2057C、BQ2057T和BQ2057W四种信号，分别适合4.1V、4.2V、8.2V和8.4V的充电需要。 元件型号 BQ2057 BQ2057C BQ2057T BQ2057W 8.4V BQ2057的引脚功能描述如下： ?VCC (引脚1):工作电源输入； ?TS (引脚2):温度感测输入，用于检测电池组的温度； ?STAT(引脚3):充电状态输出，包括:充电中、充电完成和温度故障三个状态； ?VSS (引脚4):工作电源地输入； ?CC (引脚5):充电控制输出； ?COMP(引脚6):充电速率补偿输入； ?SNS (引脚7):充电电流感测输入； ?BAT (引脚8):锂电池电压输入； 2.2 充电状态流程 BQ2057的充电状态流程如图2－3所示，其充电曲线如图2－2所示，BQ2057的充电分为三个阶段：预充状态、恒流充电和恒压充电阶段。
48V铅酸储电池充电器设计方案
48V 铅酸储电池充电器设计方案 第一章 总体设计方案 1 系统设计 根据课题的要求，系统采用开关电源，通过脉冲电流的方式来实现充电的目的。由市电送来的220V 交流电经变压器降压、桥式整流、可控硅调频后送给蓄电池进行充电。 2 方案策略 用单结晶体管触发电路实现触发信号频率的调制方案。蓄电池充电时，先通过变压器将220V 市电降压为56V 交流电，然后通过桥式整流得到全波直流电、最后通过可控硅调频后的脉冲电流为蓄电池供电。脉冲电流的频率主要取决于单节晶体管触发电路发出的触发信号的频率，通过调节RC 电路的R 值，使电容器的充电时间发生改变，单节晶体管的关断时间发生改变，从而改变了输出触发信号的占空比，这个触发信号送给可控硅，从而便调节可控硅在一个周期内关断和导通的时间，从而实现控制可控硅输出脉冲电流大小。这种方法技术简单、成熟、有多年的实用经验、所需的元器件少、成本低，安全可靠，适应市电输入范围宽都是其主要的优点。如下图1.1方框图
图1.1 总体方框图 第二章 蓄电池的选择 蓄电池是电瓶式扫地车上主要能源装置，其作用包括:向驱动系统、滚扫系统和仪表供电。 1 蓄电池的种类、特点 蓄电池的种类一般可分为铅酸电池、铅酸免维护电池及镍镉电池等，它们各自的特点如下: 铅酸电池:也称为汽车用电池(需加水维护)，充放电时会产生氢气，安置地点必须设置在通风处以免造成危险;电解液呈酸性，会腐蚀金属;价格低廉。 铅酸免维护电池:密封式充电不会产生任何有害气体，摆设容易，不需考虑安置地点通风问题，免保养，免维护;放电率高，特性稳定，价格较高。 镍镉电池:用于特殊场合及特殊设备上，水为介质，充放电不会产生.有害气体;失水率低，但需要固定时间加水及保养;放电特性最佳;可放置于任何恶劣环境。 2 蓄电池的选择 电机是电瓶式扫地车主要消耗源，其次是继电器和仪表车，根据驱动组和电器控制组提供的资料，电机总功率为1600W ，额定电压为48V;继电器和仪表总功率为5W,额定电压为48V 。所以蓄电池需提供的工作电流为 8004040518.548P I A U +++=== 式中P ——电机功率； U ——电瓶电压。 选60AH 的电瓶,则可续行3.3小时。这是电瓶式扫地车用最高速行驶时的情况，如果降低车速续行时间有望达到或超过5小时。 综上所述，本设计选择48V 60AH 的铅酸免维护电池，如图2.1所示：
基于单片机的锂电池智能充电器的设计
基于AVR的锂电池智能充电器的设计与实现 1 引言 锂电池闲其比能量高、自放电小等优点，成为便携式电子设备的理想电源。近年来，随着笔记本电脑、PDA，无绳电话等大功耗大容量便携式电子产品的普及，其对电源系统的要求也日益提高。为此，研发性能稳定、安全可靠、高效经济的锂电池充电器显得尤为重要。 本文在综合考虑电池安全充电的成本、设计散率及重要性的基础上，设计了一种基于ATtiny261单片机PWM控制的单片开关电源式锂电池充电器，有效地克服了一般充电器过充电、充电不足、效率低的缺点，实现了对锂电池组的智能充电，达到了预期效果。该方案设计灵活，可满足多种型号的锂电池充电需求，且ATtiny261集成化的闪存使其便于软件调试与升级。 2 锂电池充电特性 锂电池充电需要控制它的充电电压，限制其充电电流。锂电池通常都采用三段充电法，即预充电、恒流宽电和恒压充电。锂电池的充电电流通常应限制在1C(C为锂电池的容量)一下，单体充电电压一般为4．2V，否则可能由于电聪过高会造成键电池永久性损坏。 预充电主要是完成对过放的锂电池进行修复，若电池电压低于3V，则必须进行预充电，否刚可省略该阶段。这也是最普遍的情况。在恒流阶段，充电器先给电池提供大的恒定电流，同时电池电压上升，当魄池电压达到饱和电压对，则转入憾压充电，充电电压波动应控制在50mV以内，同时充电电流降低，当电流逐渐减小到规定的值时，可结束充电过程。电池的大部分电能在惯流及恒压阶段从充电器流入电池。曲上可知，充电器实际上是一个精密电源，其电流电压都被限制在所要求的范围之内。 3 硬件电路设计 该系统在电路设计上主要由单片开关电源、控制电路及保护电路三部分组成。 3．1单片开关电源 单片开关电源负责将电能转化为电池充电所需要的形式，构成了充电器的主要功率转换方式。与传统线性充电器大损耗、低效率的缺点相比，由美国Power Integrations公司的TNY268P构成的单片开关电源，其输入电压范围宽(85265VAC)、体积小、重量轻、效率高，其有调压、限流、过热保护等功能，特别适合于构成充电电源。其原理图如图1所示。 图1单片开关电源 该电源采用配稳压管的光藕反馈电路实现15V的低压直流输出，当输出电压发生变化时，通过线性光藕PC817的发光管的电流发生相应的变化，使得TNY268P的EN脚流出电流也发生变化，从而控制其片内功率MOSFET的断、通、调节输出电压，使输压电压稳定。具体反馈原理分析详见后文脉宽调制(PWM)的控制。 在电路结构上，线性光藕PC817，不但可以起到反馈作用还可起到隔离作用。由PNP管Q2和电阻R9、R1O及R12组成的限流电路，则从源头上防止了过电流的问题。由C6及R11构成的缓启电路，则有效抑止了电源上电瞬间的产生的电压尖峰。而二极管D9则防止了电池组的反向放电。此外，对整个充电系统而言，当因意外情况系统失控时，开关电源所提供的15V直流低压也在某种程度上起到了限制其最高电压的作用。
锂电池充电电路详解

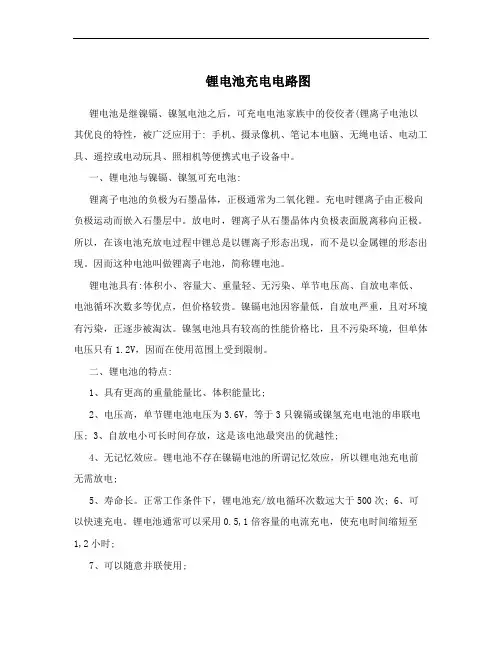

锂电池充电电路图 锂电池是继镍镉、镍氢电池之后，可充电电池家族中的佼佼者．锂离子电池以其优良的特性，被广泛应用于: 手机、摄录像机、笔记本电脑、无绳电话、电动工具、遥控或电动玩具、照相机等便携式电子设备中。 一、锂电池与镍镉、镍氢可充电池： 锂离子电池的负极为石墨晶体，正极通常为二氧化锂。充电时锂离子由正极向负极运动而嵌入石墨层中。放电时，锂离子从石墨晶体内负极表面脱离移向正极。所以，在该电池充放电过程中锂总是以锂离子形态出现，而不是以金属锂的形态出现。因而这种电池叫做锂离子电池，简称锂电池。 锂电池具有：体积小、容量大、重量轻、无污染、单节电压高、自放电率低、电池循环次数多等优点，但价格较贵。镍镉电池因容量低，自放电严重，且对环境有污染，正逐步被淘汰。镍氢电池具有较高的性能价格比，且不污染环境，但单体电压只有1.2V，因而在使用范围上受到限制。 二、锂电池的特点： 1、具有更高的重量能量比、体积能量比； 2、电压高，单节锂电池电压为3.6V，等于3只镍镉或镍氢充电电池的串联电压； 3、自放电小可长时间存放，这是该电池最突出的优越性； 4、无记忆效应。锂电池不存在镍镉电池的所谓记忆效应，所以锂电池充电前无需放电； 5、寿命长。正常工作条件下，锂电池充/放电循环次数远大于500次； 6、可以快速充电。锂电池通常可以采用0.5～1倍容量的电流充电，使充电时间缩短至1～2小时； 7、可以随意并联使用； 8、由于电池中不含镉、铅、汞等重金属元素，对环境无污染，是当代最先进的绿色电池； 9、成本高。与其它可充电池相比，锂电池价格较贵。 三、锂电池的内部结构： 锂电池通常有两种外型：圆柱型和长方型。 电池内部采用螺旋绕制结构，用一种非常精细而渗透性很强的聚乙烯薄膜隔离材料在正、负极间间隔而成。正极包括由锂和二氧化钴组成的锂离子收集极及由铝薄膜组成的电流收集极。负极由片状碳材料组成的锂离子收集极和铜薄膜组成的电流收集极组成。电池内充有有机电解质溶液。另外还装有安全阀和PTC元件，以便电池在不正常状态及输出短路时保护电池不受损坏。 单节锂电池的电压为3.6V，容量也不可能无限大，因此，常常将单节锂电池进行串、并联处理，以满足不同场合的要求。字串5 四、锂电池的充放电要求； 1、锂电池的充电：根据锂电池的结构特性，最高充电终止电压应为4.2V，不能过充，否则会因正极的锂离子拿走太多，而使电池报废。其充放电要求较高，可采用专用的恒流、恒压充电器进行充电。通常恒流充电至4.2V/节后转入恒压充电，当恒压充电电流降至100mA 以内时，应停止充电。 充电电流（mA）=0.1～1.5倍电池容量（如1350mAh的电池，其充电电流可控制在135～2025mA之间）。常规充电电流可选择在0.5倍电池容量左右，充电时间约为2～3小时。 2、锂电池的放电：因锂电池的内部结构所致，放电时锂离子不能全部移向正极，必须保留一部分锂离子在负极，以保证在下次充电时锂离子能够畅通地嵌入通道。否则，电池寿命就相应缩短。为了保证石墨层中放电后留有部分锂离子，就要严格限制放电终止最低电压，也就是说锂电池不能过放电。放电终止电压通常为3.0V/节，最低不能低于2.5V/节。电池放
电力电子课程设计直流直流升压电路分析与设计电动汽车蓄电池充电器设计
题目1—直流/直流升压电路分析与设计 电动汽车蓄电池充电器设计 一、技术指标 输入电压：12-24V，输出电压42V，输出电压纹波<200mV，负载电阻10Ω，开关频率50kHz。 二、设计要求 1). 选择主电路的类型和相应的功率器件，并对功率器件进行设计； 2). 设计电压单闭环反馈补偿器； 3). 给出输出电压的仿真结果来验证你的设计： a)电阻由10Ω跳变到5Ω； b)输入电压由12V跳变到24V。 三、设计方案分析 3.1、DC-DC升压变换器的工作原理 DC-DC功率变换器的种类很多。按照输入/输出电路是否隔离来分，可分为非隔离型和隔离型两大类。非隔离型的DC-DC变换器又可分为降压式、升压式、极性反转式等几种；隔离型的DC-DC变换器又可分为单端正激式、单端反激式、双端半桥、双端全桥等几种。下面主要讨论非隔离型升压式DC-DC变换器的工作原理。 图1（a）是升压式DC-DC变换器的主电路，它主要由功率开关管VT、储能电感L、滤波电容C和续流二极管VD组成。电路的工作原理是，当控制信号Vi为高电平时，开关管VT导通，能量从输入电源流入，储存于
电感L 中，由于VT 导通时其饱和压降很小，所以二极管D 反偏而截止，此时存储在滤波电容C 中的能量释放给负载。当控制信号Vi 为低电平时，开关管VT 截止，由于电感L 中的电流不能突变，它所产生的感应电势将阻止电流的减小，感应电势的极性是左负右正，使二极管D 导通，此时存储在电感L 中的能量经二极管D 对滤波电容C 充电，同时提供给负载。电路各点的工作波形如图1（b ）。 图1DC-DC 升压式变换器电路及工作波形 3.2、DC-DC 升压变换器输入、输出电压的关系 假定储能电感L 充电回路的电阻很小，即时间常数很大，当开关管VT 导通时，忽略管子的导通压降，通过电感L 的电流近似是线性增加的。即：t L U I i I ?+=LV L ，其中ILV 是流过储能电感电流的最小值。在开关管VT 导通结束时，流过电感L 的电流为： ON LV LP T L U I I I ?+=，iL 的增量为ON I T L U ?。在开关管VT 关断时，续流二极管D 导通，储能电感L 两端的电压为dt di L U U u L I L =-=0，所以流过储能电感L 的电流为：t L U U I i I LP L ?--=0，当开关管VT 截止结束时，流过电感L 的电流为OFF I LP LV L T L U U I I i ?--==0， iL 的减少量为OFF I T L U U ?-0。在电路进入稳态后，储能电感L 中的电流在开关管导通期间的增量应等于在开关管截止期间的减量，即 OFF I ON I T L U U T L U ?-=?0，所以：I I ON I OFF U q U T T T U T T U ?-=?-=?=110，其中
11.1V锂电池充电器设计
11.1V锂电池充电器设计 【摘要】本文介绍了锂电池充电的控制方法，讨论了充电器的电路结构和软件设计思想。该设计以ATmega8作为控制核心，对充电过程进行全面管理，通过对充电电流、电压的自动检测与调整，完成对不同充电阶段的精确控制及充满后的自动停充，实现了智能化充电。 【关键词】锂电池充电器；ATmega8；脉宽调制 1.引言 11.1V锂电池常用于涵道机、固定翼、直升机等航模中，具有放电稳定，工作温度宽；允许较大的充电电流、充电速度快，仅需1～2个小时就可以充满；无记忆效应；自放电率低，储存寿命长；能量高、储存能量密度大；输出电压高（单节锂电池的额定电压一般为3.6V，而单节镍氢和镍镉电池的电压只有1.2V）等优点。但锂电池在使用过程中也存在娇气的一面。在对锂电池进行充电时要防止过度充电，如果充电电压高于规定电压或充电电流大于规定电流，就会损坏锂电池或者使之报废。在过充电的情况下，能量过剩锂电池温度上升，电解液将分解产生气体，使之内压上升而导致自燃或破裂的危险。通常单节锂电池的终止充电电压为4.2V，精度控制在±1%之内，充电电流不大于1C（C代表充放电速率，1C代表电池正好在1小时内，充满电或放完电所要求的速率）。锂电池在使用时也要防止过度放电，过度放电会导致电池特性及耐久性变差，可充电次数降低。通常要求放电电流不大于2C，终止放电电压控制在2.4～2.7V左右。 2.锂电池的充电方法 锂电池在充电过程中需要控制它的充电电压和充电电流并精确测量电池电压，根据锂电池电压将充电过程分为四个阶段。每个阶段的需要用不同的电压和电流进行充电，下面以单节锂电池为例分别说明每个阶段的状态。阶段一为预充电，先用0.1C的小电流对锂电池进行预充电，当电池电压≥2.5V时转到下一阶段。阶段二为恒流充电，用1C的恒定电流对锂电池快速充电，点电池电压≥4.2V 时转到下一阶段。阶段三为恒压充电，逐渐减小充电电流，保证电池电压恒定=4.2V，当充电电流≤0.1C时转到下一阶段。阶段四为涓流充电，恒压充电结束后，电池已经基本充满，为了维持电池电压，可以用0.1C甚至更小的电流对电池进行补充充电，到此锂电池充电过程结束。 3.充电器的硬件电路设计 本系统主要有微控制器、电压检测电路、电流检测电路、电池状态指示电路和充电控制电路组成，电路原理图如图1所示。 3.1 主控芯片
各种锂电池充电电路设计

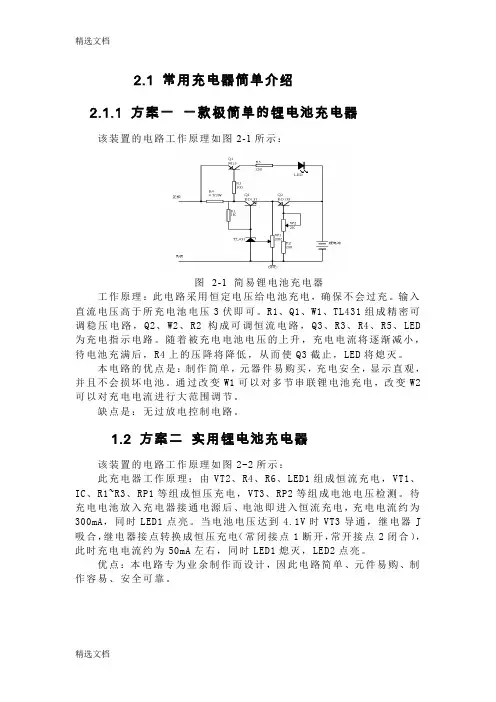

六、简易充电电路： 现在有不少商家出售不带充电板的单节锂电池。其性能优越，价格低廉，可用于自制产品及锂电池组的维修代换，因而深受广大电子爱好者喜爱。有兴趣的读者可参照图二制作一块充电板。其原理是：采用恒定电压给电池充电，确保不会过充。输入直流电压高于所充电池电压3伏即可。R1、Q1、W1、TL431组成精密可调稳压电路，Q2、W2、R2构成可调恒流电路，Q3、R3、R4、R5、LED为充电指示电路。随着被充电池电压的上升，充电电流将逐渐减小，待电池充满后R4上的压降将降低，从而使Q3截止， LED将熄灭，为保证电池能够充足，请在指示灯熄灭后继续充1—2小时。使用时请给Q2、Q3装上合适的散热器。本电路的优点是：制作简单，元器件易购，充电安全，显示直观，并且不会损坏电池．通过改变W1可以对多节串联锂电池充电，改变W２可以对充电电流进行大范围调节。缺点是：无过放电控制电路。图三是该充电板的印制板图（从元件面看的透视图）。
概述 PT6102 是一款高度集成的单节锂离子电池充电器，较少的外部元件数目使得它非常适合于便携式应用。内部集成功率管，不需要外部检测电阻和防倒灌二极管。充电电流通过外部电阻进行设置，充电结束电压固定在4.2V。热反馈可以自动调节充电电流，可以在大功率或高环境温度下对芯片加以保护PT6102 分三个阶段对电流进行充电：当电池电压低于2.9V 时是涓流充电，当电池电压大于2.9V 时是恒流充电，并且涓流充电电流是恒流充电电流的1/10,当电池电压到4.2V 时进行恒压充电，在恒压充电过程中，充电电流逐渐减少，当减少到恒流充电电流的1/10 时，结束充电过程。 特点 可以用 USB 端口直接对单节电池进行充电. 充电电流最大可以到 800mA 不需要外部功率管，检测电阻和防倒灌二极管 涓流、恒流、恒压三阶段，并有热调节功能，可以在无过热的情况下最大化充电电流 精度达±1%的4.2V 充电电压 SOT23-5 和ESOP8 封装
铅酸蓄电池自动充电器(毕业设计)
【大学毕业设计论文】 铅酸蓄电池自动充电器
目录 1引言 (1) 2方案比较 (2) 2.1方案一：采用单片机脉冲宽度调制控制 (2) 2.1.1单片机控制的系统框图 (2) 2.1.2该系统的缺点 (2) 2.2方案二：涓流自动充电器 (2) 2.2.1 充电器原理与结构 (2) 2.2.2充电器方案说明 (3) 3各部分电路设计 (5) 3.1控制电路 (5) 3.2充放电电路 (9) 3.2.1电路组成 (9) 3.2.2充放电工作原理 (10) 3.3电源电路 (12) 3.3.1电源降压电路 (13) 3.3.2整流电路 (13) 3.3.3滤波电路 (14) 3.3.4稳压电路 (14) 4电路工作原理 (18) 5元件清单 (19) 6安装调试 (21) 结语 (22) 参考文献 (23) 致谢 (24) 附录1：电路原理图 (25) 附录2：印刷电路板图 (26) 附录3：电路仿真 (27)
摘要 本设计是一种能用于涓流充电的铅酸蓄电池充电器。该充电器是以模拟电路和数字电路为基础，基于集成电路的自动充电器。该充电器可以自动实时采集和计算电池的电压参数，同基准电压相比较，避免了过量充电，实现了自动控制。在环境参数测试仪中的应用表明：该充电器简单实用，工作稳定，性能可靠。 关键词：涓流充电；铅酸蓄电池；自动控制
Abstract This design introduced one kind can the trickling charge lead-acid battery charger principle of design, be take the analogous circuit and the digital circuit as a foundation, based on integrated circuit automatic battery charger. This battery charger may automatic real-time gathering and calculates the battery the voltage parameter, and compared with it same datum voltage teaches, to avoid charged enough, realization automatic control. Indicated in the environment parameter reflect oscope reflector application that, This battery charger simple practical, work stable, the performance is reliable. Key words: battery; lead-acid Charger; Auto-controlled
自制简单锂电池充电器电路
自制简单锂电池充电器电路 充电器电路图及原理 电路很简单，如附图所示,元件很容易廉价获得，适用范围很宽，可以适应1节－4节串连电压，充电电流可以通过元件参数选择，充电特性也比较理想，原理如下：由LM317和R1、R2、R3组成一个典型的恒流电路（431暂时认为断开R4比较大可以先不看）。当电压不太高时保持恒定的充电电流。以两节电池充电为例，理想状态下，充电电流应该是电压达到8.3V前一直保持恒定。当A点电压达到拐点值8.3V时，经过R4、R5分压，TL431开始导通，并把LM317的基准点电压从8.3V逐渐拉下。所谓拐点就是指电流开始下降的那点。直到电压达到8.4V的0电流点，A点仍然保持这个8.3V电压，LM317的输出V out下降到8.4V，其调整端下降到7.17V。 电池电压为8.3V时（拐点）各点的电压都标在图上，充电截止（8.4V）的各点电压以括号形式也标在后边。 元件选择 LM317，三端可调串连稳压块，选塑封的，LM317T，常用。根据电流不同，应选用相应的散热片。 TL431，三端可调并联稳压块，与一个小三极管外形一样，常用。 RL就是外接被充电池。 电流采样电阻R1，计算方法是R1 = 1.23 / 充电电流。例如，若充电电流为0.3A，则电阻应该选择4.1欧。这个电阻一般要选择功率大一些的，比如1A就应该是2W的。 可调电阻R4可以选择那种篮色的精密多圈，取比额定值大一些的，比如23.2k的就可以选择25K的多圈。若嫌多圈太贵或难找，也可以用一个固定电阻串连一个普通可调电阻。例如23.2k的就可以选择22k固定加一个2.2k－3.9k可调节的，以便进行精细调节。
锂电池充电器的设计-精品剖析
锂电池充电器的设计 摘要 锂离子电池由于能量密度高和长循环寿命等优点，在便携式设备中得到了广泛的应用。充电管理是锂电池管理的重要组成部分，安全、可靠、快速、高效的锂电池充电器对锂电池的性能及应用起着至关重要的作用。 本文从锂电池的结构原理着手，通过对锂电池性能及常用充电方法的研究，分析了充电过程及充电方法对锂电池性能的影响，并在此基础上设计了一款智能锂离子的充电器。此充电器可对目前市场上具有的各种型号和容量的锂电池进行快速安全的充电。采用这种方案进行锂电池充电器的开发具有成本廉价和易于编程升级的优点，有着广阔的市场前景。 在硬件方面，完成了单片机系统的设计，包括系统电压、电流、温度的采样及功能按键等。软件方面，采用模块化的程序设计，介绍了模块划分和各模块的功能，实现的具体算法，给出了流程图，并根据系统工作需求进行了低功耗和软件抗干扰设计，确保了系统运行的可靠稳定性。本设计提高了充电器智能化水平，更精确的实现充电过程控制，保护电池，延长电池寿命。 关键词：ADC（模数转换）；PWM（脉宽调制）；C8051F300 单片机
The design of lithium battery charger Abstract Lithium battery is being widely used in the suitable selection for portable application for their high energy density and long life. Charging management is the essential part in battery management. Safe, reliable, fast and high efficient charger guarantees good performance and application of the battery. The structure, performance and charging method of Lithium battery is studied in this thesis. And different impacts on the performance of battery via different charging ways and process are analyzed in detail, based on which, an intelligent charger for Lithium battery is designed.The charger can charge all kinds of lithium batteries quickly and safely. Exploiting the charger of lithium batteries this way has the advantage of low cost and easy to upgrade in programming, which has a vast market prospect. In hardware，the thesis achieves the hardware detail circuit including the MCU system，voltage，current，temperature sampling circuit and key-press. In software, the design adopts modular procedures，which analysis the plotting and function of each module，and the specific way of realization，are introduced. According to the work demands of the system，low power consumption and software anti-interference are designed，which in sure the safety and reliability of the system. The design can improves the intellectualization level of the battery charger, realize the control to the charge process more precisely, and lengthens the battery life. Key Words:ADC; PWM; C8051F300
