齿条式摆动缸的原理
摆动油缸工作原理

摆动油缸工作原理摆动油缸是一种常用的液压执行元件,主要用于实现线性运动的转换为旋转运动。
它由液压缸、摆杆、摆动机构和控制系统等组成。
本文将详细介绍摆动油缸的工作原理及其相关技术参数。
一、工作原理摆动油缸的工作原理基于液压力的传递和转换。
当液压油从液压泵进入摆动油缸的液压腔时,液压力将推动摆杆产生线性运动。
同时,液压力也通过摆动机构将线性运动转换为旋转运动。
摆动机构通常由凸轮、连杆和摆动杆等组成。
凸轮与连杆相连,当液压力推动摆杆向前运动时,连杆将凸轮带动旋转,从而实现摆动油缸的旋转。
二、技术参数1. 额定工作压力:摆动油缸的额定工作压力是指其能够承受的最大液压力。
一般来说,额定工作压力会根据摆动油缸的尺寸和结构设计进行确定。
2. 额定摆动角度:摆动油缸的额定摆动角度是指摆动油缸能够实现的最大旋转角度。
这个角度通常会根据摆动油缸的设计和应用需求来确定。
3. 摆动频率:摆动频率是指摆动油缸在单位时间内能够完成的摆动次数。
这个参数通常与摆动油缸的工作速度有关,可以通过控制液压泵的流量来调节。
4. 工作温度范围:摆动油缸的工作温度范围是指摆动油缸能够正常工作的温度范围。
一般来说,摆动油缸的密封件和液压油都有一定的耐温性能,可以在一定的温度范围内工作。
5. 动力需求:摆动油缸的动力需求是指为其提供液压力所需要的动力源。
一般情况下,摆动油缸需要与液压泵和液压源相连,通过液压系统提供动力。
三、应用领域摆动油缸广泛应用于各个领域,特别是需要实现线性运动与旋转运动转换的场合。
以下是一些常见的应用领域:1. 工业机械:摆动油缸可以用于工业机械中的旋转装置,如旋转平台、旋转夹具等。
它可以实现工件的旋转、定位和夹持等功能。
2. 建筑工程:摆动油缸可以用于建筑工程中的旋转设备,如塔吊、起重机等。
它可以实现设备的旋转和定位,提高工作效率。
3. 冶金设备:摆动油缸可以用于冶金设备中的旋转机构,如转炉、转鼓等。
它可以实现设备的旋转和倾斜,方便操作和维护。
摆动油缸工作原理

摆动油缸工作原理摆动油缸是一种常见的液压执行元件,广泛应用于机械设备中。
它通过液压力来驱动活塞在油缸内做往复运动,从而实现机械装置的摆动或旋转。
一、摆动油缸的结构摆动油缸由油缸体、活塞、活塞杆、密封装置、油液进出口等组成。
1. 油缸体:通常为圆筒形,由优质钢材制成,内部经过精密加工,保证密封性和平滑度。
2. 活塞:位于油缸内,与油缸壁之间形成密封腔,活塞上连接有活塞杆。
3. 活塞杆:与活塞一体,通过连接装置与机械装置相连。
4. 密封装置:用于防止油液泄漏,通常采用密封圈、密封垫等。
5. 油液进出口:通过液压系统将油液输入或排出摆动油缸。
二、摆动油缸的工作原理1. 油液进入摆动油缸:当液压系统启动时,油液从系统中的液压泵经过阀门进入摆动油缸的油液进口。
2. 油液压力作用于活塞:进入摆动油缸的油液压力作用于活塞上,使活塞受到推力。
3. 活塞运动:受到油液压力的作用,活塞开始沿着油缸内的轴向做往复运动。
4. 摆动油缸的摆动:通过设计合理的机械结构,活塞的往复运动被转化为摆动或旋转运动。
5. 油液排出:当摆动油缸完成摆动或旋转运动后,油液通过摆动油缸的油液出口排出。
三、摆动油缸的应用摆动油缸广泛应用于各种机械设备中,例如:1. 工业机械:摆动油缸可用于工厂生产线上的自动化设备,如装配线、输送带等。
2. 冶金设备:摆动油缸可用于冶金设备中的连铸机、轧机等。
3. 建筑设备:摆动油缸可用于塔吊、起重机等建筑设备中。
4. 矿山设备:摆动油缸可用于矿山设备中的钻机、破碎机等。
5. 农业机械:摆动油缸可用于农业机械中的收割机、播种机等。
四、摆动油缸的优势1. 承载能力强:摆动油缸能够承受较大的载荷,适用于各种重型机械设备。
2. 运动平稳:摆动油缸通过液压力来驱动,运动平稳,不易产生震动。
3. 反应灵敏:摆动油缸的工作速度和方向可以通过液压系统的调节来控制,反应灵敏。
4. 体积小巧:摆动油缸结构紧凑,体积小巧,方便安装和布置。

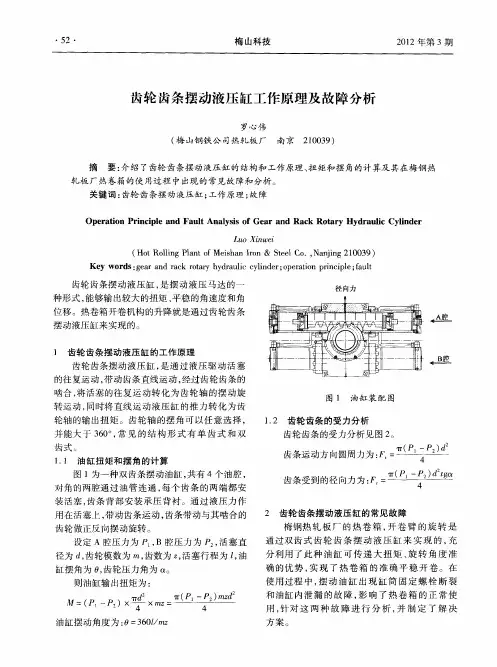

齿轮齿条摆动液压缸工作原理及故障分析

在 使用 过程 中 , 繁 出 现油 缸 的缸 筒 固定 螺 频
栓 断裂 , 并且 在 同一个缸 筒 的螺栓 反复 断裂 , 断裂 情 况见 图 3 。
Lu n i o Xiwe
( o R ln l t f i a o H t o igPa s nI n& Sel o , aj g 1 0 9 l n o Me h r te C . N ni 0 3 ) n2
Ke r s: e ra d r c o ay h d a l y i e ; p r to rn i l ful y wo d g a n a k r tr y r u i c l c nd r o e ain p i cp e;a t
栓 承 受 较 大 的 剪 切 力 , 而 造 成 缸 筒 固定 螺 栓 从
断裂 。
பைடு நூலகம்
因此 , 在旋 转 油缸使 用一 定周 期后 , 对 油缸 要 进行 下线 拆检 , 尤其 要检 查齿 条后 方 的背衬 , 损 磨 后需 及 时更换 , 整齿 轮齿条 的相 对位 置 , 调 以防止
齿轮齿条啮合 工作时产生 的径 向力 作用在缸筒
用在 活 塞上 , 动齿 条运 动 , 带 齿条 带动 与其 啮合 的 齿 轮做 正反 向摆动 旋转 。 设 定 A腔压力 为 P , B腔 压 力 为 P , 塞直 :活 2 齿 轮齿 条摆 动液压 缸 的常见 故 障
梅钢 热 轧 板 厂 的 热 卷 箱 , 卷 臂 的旋 转 是 开
齿轮 齿条 摆 动 液压 缸 , 摆 动 液 压 马达 的一 是
径向力
种形 式 , 能够 输 出较 大 的扭矩 、 平稳 的角 速度 和角
位 移 。热卷箱 开卷 机构 的升 降就 是通 过齿轮 齿条 摆 动液 压缸来 实 现 的。

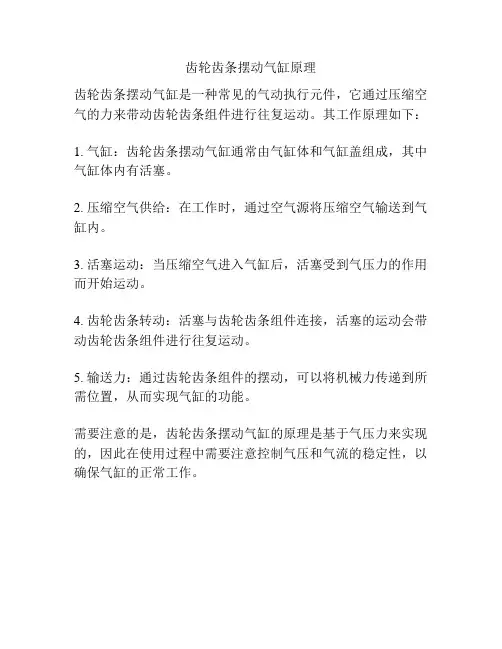

齿轮齿条摆动气缸原理

齿轮齿条摆动气缸原理
齿轮齿条摆动气缸是一种常见的气动执行元件,它通过压缩空气的力来带动齿轮齿条组件进行往复运动。
其工作原理如下:
1. 气缸:齿轮齿条摆动气缸通常由气缸体和气缸盖组成,其中气缸体内有活塞。
2. 压缩空气供给:在工作时,通过空气源将压缩空气输送到气缸内。
3. 活塞运动:当压缩空气进入气缸后,活塞受到气压力的作用而开始运动。
4. 齿轮齿条转动:活塞与齿轮齿条组件连接,活塞的运动会带动齿轮齿条组件进行往复运动。
5. 输送力:通过齿轮齿条组件的摆动,可以将机械力传递到所需位置,从而实现气缸的功能。
需要注意的是,齿轮齿条摆动气缸的原理是基于气压力来实现的,因此在使用过程中需要注意控制气压和气流的稳定性,以确保气缸的正常工作。
摆动油缸工作原理

摆动油缸工作原理摆动油缸是一种常用的液压执行元件,广泛应用于工业自动化控制系统中。
它通过液压力将液压油转化为机械能,实现线性运动或者摆动运动。
本文将详细介绍摆动油缸的工作原理及其相关参数。
一、摆动油缸的结构和工作原理摆动油缸由油缸、活塞、摆杆、连杆和摆动机构等组成。
当液压油进入油缸时,活塞受到液压力的作用,产生线性运动。
同时,通过摆动机构的转动,将线性运动转化为摆动运动。
摆动油缸的工作原理如下:1. 液压油进入油缸:液压油通过液压系统中的泵送入摆动油缸中,进入油缸内部。
2. 液压力作用于活塞:液压油进入油缸后,通过活塞上的密封结构,使液压力作用于活塞上表面。
3. 活塞产生线性运动:受到液压力的作用,活塞会产生线性运动,向摆动方向挪移。
4. 摆动机构转动:活塞的线性运动通过摆动机构转化为摆动运动,使摆杆和连杆产生摆动。
5. 摆动油缸输出机械能:摆动运动通过连杆传递到机械装置上,实现工作任务。
二、摆动油缸的参数及选择摆动油缸的工作性能主要由以下参数决定:1. 油缸直径:油缸直径决定了摆动油缸的承载能力和输出力。
2. 活塞直径:活塞直径决定了液压力的作用面积,从而影响输出力。
3. 摆杆长度:摆杆长度决定了摆动幅度和摆动角度。
4. 摆动速度:摆动速度决定了工作效率和响应速度。
5. 工作压力:工作压力决定了摆动油缸的输出力和承载能力。
在选择摆动油缸时,需要根据实际工作需求和参数要求进行合理选择。
普通来说,需要考虑以下几个方面:1. 载荷要求:根据工作任务的载荷要求,选择合适的摆动油缸承载能力。
2. 摆动角度:根据工作任务的摆动角度要求,选择摆杆长度和摆动机构。
3. 工作环境:根据工作环境的特殊要求,选择适应的摆动油缸材质和密封结构。
4. 响应速度:根据工作任务的响应速度要求,选择合适的摆动油缸工作压力和液压系统参数。
5. 维护和安全性:考虑维护和安全性要求,选择易于维护和操作的摆动油缸。
三、摆动油缸的应用领域摆动油缸广泛应用于各种工业自动化控制系统中,主要应用于以下领域:1. 机械加工:在机床上,摆动油缸可用于控制工件的摆动运动,实现复杂的加工操作。
齿轮齿条式摆动气缸

齿轮齿条式摆动气缸
齿轮齿条式摆动气缸有单齿条和双齿条两种。
图10一13为单齿条式摆动气缸,其结构原理为压缩空气推动活塞6从而带动齿条组件3作直线运动,齿条组件3则推动齿轮4做旋转运动,由输出轴5(齿轮轴)输出力矩。
输出轴与外部机构的转轴相连,让外部机构作摆动。
摆动气缸的行程终点位置可调,且在终端可调缓冲装置,缓冲大小与气缸摆动的角度无关,在活塞上装有一个永久磁环,行程开关可固定在缸体的安装沟槽中。
东莞巨丰气动制造有限公司。
摆动气缸工作原理

摆动气缸工作原理
摆动气缸工作原理是利用气体的压缩和膨胀来产生往复运动的装置。
其主要原理是通过气体的压力差来驱动活塞,使其在气缸内往复振动。
摆动气缸由气缸和活塞组成,气缸内有供气和排气两个通道。
当气缸供气通道打开时,高压气体进入气缸并推动活塞向一个方向移动。
当活塞移动到一定位置时,气缸的排气通道打开,使气体可以从气缸中排出,从而减小气缸内的压力。
由于气体的压力差,活塞会被推动向相反的方向移动。
工作过程中,气缸会周期性地打开或关闭供气和排气通道,以产生连续的往复运动。
这种往复运动可以用来驱动其他装置,例如活塞泵、活塞马达等。
摆动气缸常用于需要往复运动的工业设备中,例如压力机、液压机、升降机等。
它具有结构简单、运动平稳、使用寿命长等优点,广泛应用于各个行业中。
摆动缸工作原理

摆动缸工作原理
摆动缸是一种常见的液压元件,其工作原理是利用液压力传递能量,实现线性
运动转换为旋转运动。
摆动缸由缸体、活塞、连杆、摆杆等部件组成,通过液压油的压力来驱动活塞做往复运动,从而带动连杆和摆杆实现旋转运动。
在摆动缸的工作过程中,液压油被输送到缸体内部,使活塞受到液压力的作用
而做往复运动。
活塞的运动通过连杆传递给摆杆,从而带动摆杆做旋转运动。
摆动缸的工作原理类似于活塞式发动机,通过液压力来传递能量,实现运动形式的转换。
摆动缸的工作原理可以简单概括为,液压油的压力作用于活塞上,活塞做往复
运动,通过连杆传递给摆杆,从而带动摆杆做旋转运动。
摆动缸的工作原理清晰明了,操作简单,广泛应用于工程机械、农机装备、船舶设备等领域。
摆动缸的工作原理与其结构设计密切相关。
摆动缸的结构设计需要考虑活塞、
连杆、摆杆等部件的匹配性和密封性,以保证液压系统的稳定工作。
同时,摆动缸的工作原理也需要考虑液压油的输送和控制方式,以实现对摆动缸的精确控制。
在实际应用中,摆动缸的工作原理对于提高工作效率和精度具有重要意义。
合
理设计摆动缸的结构和控制系统,可以实现对液压能量的有效利用,提高设备的工作效率和稳定性。
因此,深入理解摆动缸的工作原理,对于液压系统的设计和优化具有重要意义。
总之,摆动缸的工作原理是基于液压力传递能量,实现线性运动转换为旋转运
动的原理。
摆动缸在工程机械、农机装备、船舶设备等领域具有广泛的应用,深入理解其工作原理对于提高设备的工作效率和稳定性具有重要意义。
希望本文能够帮助读者更好地理解摆动缸的工作原理,为相关领域的工程应用提供参考。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
齿条式摆动缸的原理:是将液压缸的往复运动通过齿条带动齿轮,转化成齿轮轴的正反向摆动旋转,同时将往复缸的推力转化成齿轮轴的输出扭矩。
由于齿轮轴的摆动角度与齿条的长度成正比,因此齿轮轴的摆角可以任意选择,并能大于360o
叶片式摆动缸的特点:就是它内部一段固定的装置,也就是所谓的叶片。
一个叶片段牢牢地固定在外壳上,活塞部分则牢牢地固定在驱动轴上。
叶片式摆动缸设计上非常紧凑。
尽管如此,它的最大旋转角度仍可达到270度。
叶片式摆动缸经常用于伺服回转台
蓄能器有两种用途。
①当低速运动时载荷需要的流量小于液压泵流量,液压泵多余的流量储入蓄能器,当载荷要求流量大于液压泵流量时,液体从蓄能器放出来,以补液压泵流量之不足。
②当停机但仍需维持一定压力时,可以停止液压泵而由蓄能器补偿系统的泄漏,以保持系统的压力。
蓄能器也可用来吸收液压泵的压力脉动或吸收系统中产生的液压冲击压力,蓄能器按加载方式可分为弹簧式、重锤式和气体式电液动换向阀的先导阀为何选用“Y”型机能?:先导阀中位时(不工作时)进油口封住,不会引起控制压力的降低,第二,先导阀两个工作油口与主阀阀芯两端控制腔相通,并和油箱相通,使控制腔卸荷,主阀阀芯在两端弹簧力作用下回到中位。
如果选用其它机能(如O、M型),先导阀中位时,主阀两端控制油路切断,两腔封闭,不能保证主阀芯回到中位,
直动式溢流阀的弹簧腔不和回油腔接通的现象:节流阀起不到节流作用,液压泵输出的液压油全部经节流阀进入液压缸,改变节流阀节流口的大小只是改变啦液流流经节流阀的压力值,节流口小,流速快,节流口大流速慢,总的流量不变,液压缸的运动速度不变,若此时压力缸的负载很大,吃过泵的最大允许压力,会导致泵的损坏
液压冲击的定义危害如何消除:液压系统在突然启动、停机、变速或换向时,阀口突然关闭或动作突然停止,由于流动液体和运动部件惯性的作用,使系统内瞬时形成很高的峰值压力,这种现象就称之为液压冲击、液压系统中的很多元部件如管道、仪表等会因受到过高的液压冲击力而遭到破坏,液压系统的可靠性和稳定性也会受到液压冲击的影响,还能引起液压系统升温,产生振动和噪声以及连接件松动漏油,使压力阀的调整压力(设定值)发生改变,减弱方法:在确保换向阀工作周期的前提下,应尽可能地减慢换向阀的关闭或开启进、回油口的速度,在换向阀未完全关闭关减慢液体的流速,设置储能器,加大管道通径缩短管道的长度采用橡胶管吸收液压冲击的能量、
溢流阀作用:定压溢流作用稳压作用系统卸荷作用安全保护作用定压溢流作用:在定量泵节流调节系统中,定量泵提供的是恒定流量。
当系统压力增大时,会使流量需求减小。
此时溢流阀开启,使多余流量溢回油箱,保证溢流阀进口压力,即泵出口压力恒定(阀口常随压力波动开启)。
稳压作用:溢流阀串联在回油路上,溢流阀产生背压,运动部件平稳性增加。
系统卸荷作用:在溢流阀的遥控口串接溢小流量的电磁阀,当电磁铁通电时,溢流阀的遥控口通油箱,此时液压泵卸荷。
溢流阀此时作为卸荷阀使用。
安全保护作用:系统正常工作时,阀门关闭。
只有负载超过规定的极限(系统压力超过调定压力)时开启溢流,进行过载保护,使系统压力不再增加一般溢流阀接反了不起溢流作用,系统压力不断升高,超过规定压力,损坏终端液压元件,顺序阀也一样,接反了不起顺序作用,只起在顺序阀前端的作用而已
齿轮泵困油:液压齿轮泵是由一对互相啮合的齿轮组成,通过齿轮在旋转时齿的啮合与分离形成容积的变化而吸油和压油.当齿轮啮合后,啮合的两齿间的液压油由于齿的封闭无法排出而形成困油现象.齿轮泵困油现象的危害:使闭死容积中的压力急剧升高,使轴承受到很大的附加载荷,同时产生功率损失及液体发烧等不良现象;溶解于液体中的空气便析生产气愤泡,产气愤蚀现象,引起振动和噪声。
消除困油现象:在齿轮泵的侧板上或浮动轴套上开卸荷槽。
非对称式,必需保证在任何时候都不能使吸油腔与压油腔相互串通;这样的齿轮泵不能反转
节流阀与溢流阀有什么区别?:节流阀:是一个最简单又最基本的流量控制阀,其实质相当于一个可变的节流口。
溢流阀:控制信号来源是进口,并保持进口的压力近似恒定不变,出口接油箱,溢流阀在常态下阀口是常闭的。
回油节流调速回路和进油节流调速回路的区别:1,对于回油节流调速回路,由于液压缸的回油腔中存在一定背压,因而能承受一定负值负载,而进油节流调速回路,在负值负载作用下活塞的运动会因
失控而超速前冲。
2在回油节流调速回路中,由于液压缸的回油腔中存在背压,且活塞运动速度越快产生的背压力就越大,故其运动平稳性较好;而在进油节流调速回路中,液压缸的回油腔中无此背压,因此其运动平稳性较差,若增加背压阀,则运动平稳性也可以得到提高 3.在回油节流调速回路中,经过节流阀发热后的油液能够直接流回油箱并得到冷却,对液压缸泄漏的影响较小;而进油节流调速回路,通过节流阀发热后的油液直接进入液压缸,会引起泄漏的增加 4.对于回油节流调速回路,在停车后,液压缸回油腔中的油液会由于泄漏而形成空隙,再次起动时,液压泵输出的流量将不受流量控制阀的限制而全部进入液压缸,使活塞出现较大的起动超速前冲;而对于进油节流调速回路,因进入液压缸的流量总是受到节流阀的限制,故起动冲击小5.对于进油节流调速回路,比较容易实现压力控制过程,当运动部件碰到死挡铁后,液压缸进油腔内的压力会上升到溢流阀的调定压力,利用这种压力的上升变化可使压力继电器发出信号;而回油节流调速回路,液压缸进油腔内的压力变化很小,难以利用
一般的液压传动系统由哪几部分组成,基本工作原理是什么?液压传动中由液压泵、液压控制阀、液压执行元件(液压缸和液压马达等)和液压辅件(管道和蓄能器等)组成的液压系统。
液压泵把机械能转换成液体的压力能,液压控制阀和液压辅件控制液压介质的压力、流量和流动方向,将液压泵输出的压力能传给执行元件,执行元件将液体压力能转换为机械能,以完成要求的动作。
容积式液压泵;是依靠密封工作油腔的容积不断变化来进行工作的。
因此它必须具有一个或多个密封的工作油腔,当液压泵运转时,该油腔的容积必须不断由小逐渐加大,形成真空,油箱的油液才能被吸入,当油腔容积由大逐渐减小时,油被挤压在密封工作油腔中,压力才能升高,压力的大小取决于油液从泵中输出时受到的阻力(如单向阀的弹簧力)。
这种泵的输油能力(或输出流量)的大小取决于密封工作油腔的数目以及容积变化的大小和频率,故称容积式泵、
液压系统中的控制阀;液压系统中的执行元件(如液压缸、液压油马达)在工作时,需要经常地启动、制动、换向和调节运动速度及适应外负载的变化,因此就要有一套对机构进行控制和调节的液压元件,通常用控制阀来完成。
它对外不做功,仅用于控制执行元件,使其满足主机工作性能要求;控制阀按其功能分类:方向控制阀压力控制阀流量控制阀; 控制阀按其连接方式分类;管式连接板式连接,法兰连接集成块式叠加阀式插装式控制阀按其操纵方式分类;通用有手动、脚踏、机动、气动、电动和液动等方式,有时是几种方式组合的形式。
按工作压力分类:按控制阀在液压系统的工作压力分为:低压阀、中压阀和高压阀。
控制原理分类通常有开关阀、比例阀、伺服阀和数字阀。
开关阀调定后只能在调定状态下工作。
比例阀和伺服阀能根据输入信号连接地或按比例地控制系统的参数。
数字阀侧用数字信号直接控制阀。
