太阳能电池测试整理全

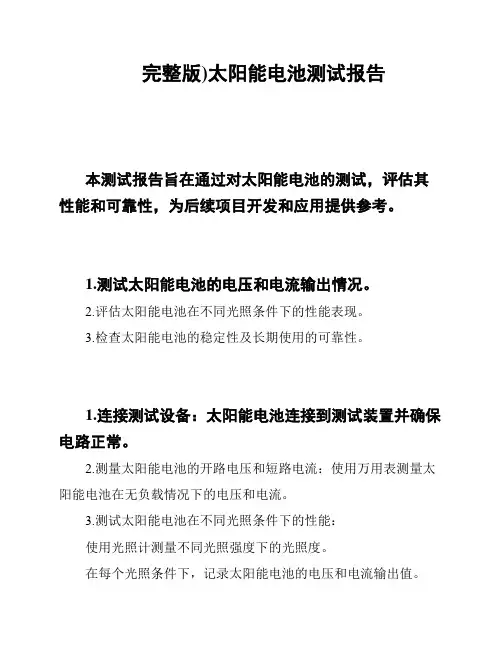

完整版)太阳能电池测试报告
完整版)太阳能电池测试报告本测试报告旨在通过对太阳能电池的测试，评估其性能和可靠性，为后续项目开发和应用提供参考。
1.测试太阳能电池的电压和电流输出情况。
2.评估太阳能电池在不同光照条件下的性能表现。
3.检查太阳能电池的稳定性及长期使用的可靠性。
1.连接测试设备：太阳能电池连接到测试装置并确保电路正常。
2.测量太阳能电池的开路电压和短路电流：使用万用表测量太阳能电池在无负载情况下的电压和电流。
3.测试太阳能电池在不同光照条件下的性能：使用光照计测量不同光照强度下的光照度。
在每个光照条件下，记录太阳能电池的电压和电流输出值。
4.分析测试结果：将测试数据整理成表格或图表形式，并进行数据分析。
比较不同光照条件下太阳能电池的性能差异。
评估太阳能电池的输出稳定性和可靠性。
5.得出结论：总结太阳能电池在不同光照条件下的电压和电流输出情况。
分析太阳能电池的性能表现和稳定性。
提出改进建议或优化方案。
通过测试，得到以下结果：强光照。
| 5.6.| 0.8.|中等光照。
| 3.9.| 0.5.|弱光照。
| 2.1.| 0.2.|1.太阳能电池的性能随光照强度的变化而变化，输出电压和电流与光照强度呈正相关关系。
2.在强光照条件下，太阳能电池的电压和电流输出能力较强。
3.在弱光照条件下，太阳能电池的电压和电流输出能力较弱。
根据测试结果和分析，可以得出以下结论：1.太阳能电池具有稳定的输出性能，适合在光照充足的环境中使用。
2.在光照强度较弱的情况下，太阳能电池的性能有所下降，建议在设计应用时考虑增加电池板数量或采用其他补充电源。
3.为了保证太阳能电池的长期可靠性，建议定期检查清洁太阳能电池表面，以保证充分的光照吸收。
基于测试结果和建议，为了进一步优化太阳能电池的性能和可靠性，建议进行以下后续工作：1.建立更复杂的测试环境，模拟更多不同光照条件下的性能测试。
2.针对弱光照条件下的性能下降问题，研究并应用更高效的太阳能电池材料和设计方案。
光电池测试(太阳能电池)
（3）直流测量法和交流测量法
直流法：对光源不加调制时进行的测量。 直流法：对光源不加调制时进行的测量。 特点：测量过程简单，但测量信号偏小时测试结果不精确。 特点：测量过程简单，但测量信号偏小时测试结果不精确。 适用于光谱响应较高的晶硅太阳能电池和化合物半导体电池。 适用于光谱响应较高的晶硅太阳能电池和化合物半导体电池。 交流法：对光源施加调制（斩波器和锁定放大器）时进行的测量。 交流法：对光源施加调制（斩波器和锁定放大器）时进行的测量。 特点：测量过程不需屏蔽，抑噪能力强，但光路和电路相对复杂。 特点：测量过程不需屏蔽，抑噪能力强，但光路和电路相对复杂。 适用于光谱响应较低的太阳能电池，如非晶硅薄膜电池。有时， 适用于光谱响应较低的太阳能电池，如非晶硅薄膜电池。有时， 为避免光伏电池的非线性效应，还加入了一定强度的偏置光源。 为避免光伏电池的非线性效应，还加入了一定强度的偏置光源。 交流法不适于染料电池，因为其光电转化过程机理与传统的PN 交流法不适于染料电池，因为其光电转化过程机理与传统的 结电池不同，响应较慢， 结电池不同，响应较慢，因此斩波频率的大小以及信号频率耦合 都会引起其测量结果偏移。 都会引起其测量结果偏移。
第二步，是对待测探测器进行实际测量。此时，参考探测器的位置不变， 第二步，是对待测探测器进行实际测量。此时，参考探测器的位置不变，待测探测器放 标准探测器的位置 所得到的测量结果分别为： 的位置， 在标准探测器的位置，所得到的测量结果分别为：
I T 2 ( λ ) = S T ( λ ) ∗ φ 2 (λ ) ∗ R (λ )
I R1 (λ ) = S R (λ ) ∗ φ1 (λ ) ∗ R(λ )
I T 2 (λ ) = S T (λ ) ∗ φ 2 (λ ) ∗ T (λ )
太阳能电池特性测试实验报告-资料类
太阳能电池特性测试实验报告－资料类关键信息项：1、实验目的2、实验设备与材料3、实验原理4、实验步骤5、数据记录与处理6、实验结果与分析7、误差分析8、结论与展望1、实验目的11 了解太阳能电池的工作原理和基本特性。
111 掌握太阳能电池的输出特性和效率的测量方法。
112 研究光照强度、负载电阻等因素对太阳能电池性能的影响。
2、实验设备与材料21 太阳能电池板211 光源模拟器212 数字万用表213 可变电阻箱214 数据采集卡及计算机3、实验原理31 太阳能电池的工作原理基于光伏效应，当光照射到半导体材料上时，光子能量被吸收，产生电子空穴对。
在内建电场的作用下，电子和空穴分别向两端移动，形成光生电动势。
311 太阳能电池的输出特性包括短路电流（Isc）、开路电压（Voc）、最大输出功率（Pm）等。
312 太阳能电池的效率（η）定义为输出电功率与入射光功率之比。
4、实验步骤41 连接实验设备，将太阳能电池板与光源模拟器、数字万用表、可变电阻箱等连接好。
411 调节光源模拟器的光照强度，设置不同的光照条件。
412 改变可变电阻箱的电阻值，测量太阳能电池在不同负载电阻下的输出电压（V）和输出电流（I）。
413 记录数据，包括光照强度、负载电阻、输出电压和输出电流等。
5、数据记录与处理51 将测量得到的数据整理成表格形式，包括光照强度、负载电阻、输出电压、输出电流等。
511 计算太阳能电池的短路电流（Isc）、开路电压（Voc）和最大输出功率（Pm）。
512 根据公式计算太阳能电池的效率（η）。
6、实验结果与分析61 绘制太阳能电池的输出特性曲线，包括输出电压输出电流曲线（VI 曲线）和输出功率输出电压曲线（PV 曲线）。
611 分析光照强度对太阳能电池输出特性的影响，随着光照强度的增加，短路电流和开路电压均增大。
612 研究负载电阻对太阳能电池输出功率的影响，存在一个最佳负载电阻，使得输出功率达到最大值。
太阳能电池测试及标准
太阳能电池测试及标准太阳能电池是一种利用太阳能直接转换为电能的装置，是清洁能源的重要组成部分。
为了确保太阳能电池的质量和性能达到标准要求，需要进行严格的测试和标准制定。
本文将介绍太阳能电池测试的方法和相关标准，帮助读者更好地了解和掌握太阳能电池的质量评估方法。
首先，太阳能电池的测试主要包括性能测试和可靠性测试两个方面。
性能测试是指对太阳能电池的转换效率、输出功率、温度特性等进行测试，以评估其在实际工作条件下的性能表现。
而可靠性测试则是指对太阳能电池在长期使用过程中的耐久性和稳定性进行测试，以确保其能够长期稳定地工作。
这两方面的测试都是非常重要的，可以全面评估太阳能电池的质量和可靠性。
其次，太阳能电池的测试标准主要包括国际标准和行业标准两个方面。
国际标准是指由国际标准化组织（ISO）制定的适用于全球范围内的太阳能电池测试标准，其标准内容涵盖了太阳能电池的性能测试、可靠性测试、标定方法等内容。
而行业标准则是指由各个国家或地区的太阳能电池行业组织或协会制定的适用于本地区的太阳能电池测试标准，其标准内容更贴近本地区的实际情况，更具有针对性和实用性。
选择合适的测试标准对于太阳能电池的质量评估非常重要，可以确保测试结果的准确性和可比性。
最后，太阳能电池的测试和标准制定是一个不断发展和完善的过程。
随着太阳能电池技术的不断进步和应用领域的不断拓展，对太阳能电池的测试方法和标准也在不断更新和完善。
因此，太阳能电池制造商和测试机构需要密切关注最新的技术发展和标准变化，及时调整测试方法和标准要求，以确保太阳能电池的质量和性能始终处于行业领先水平。
综上所述，太阳能电池的测试及标准对于保障其质量和性能至关重要。
通过严格的性能测试和可靠性测试，制定合适的国际标准和行业标准，以及不断完善和更新测试方法和标准要求，可以确保太阳能电池始终处于最佳工作状态，为清洁能源的推广和应用提供可靠的支持。
希望本文能够帮助读者更好地了解太阳能电池测试及标准的重要性和方法，为太阳能电池领域的发展做出贡献。
太阳能光伏电池的性能测试与分析
太阳能光伏电池的性能测试与分析太阳能光伏电池是利用太阳能将光转化为电能的一种设备。
为了确保电池能够正常工作，必须进行性能测试和分析。
本文将探讨太阳能光伏电池的性能测试和分析方法，以及最近光伏电池技术的发展。
一、太阳能光伏电池的性能测试太阳能光伏电池的性能测试主要包括以下几个方面：电池有效面积、开路电压、短路电流、填充因子、光强度及电池效率等。
其中，电池有效面积是指电池实际接收光照的面积，可以通过手工或者机器进行测量。
开路电压是指在没有负载的情况下电池输出的电压。
短路电流是指在电池短路的情况下，电池输出的最大电流。
填充因子是功率输出最大时电池电压和电流之比。
光强度测试是指在不同强度的光照下，电池的输出电流和电压值。
电池效率是指光伏电池对光能的转化效率，通常使用标准测试条件下的电池效率进行比较分析。
二、太阳能光伏电池的性能分析在太阳能光伏电池的性能分析中，需要分别从开路电压、短路电流、填充因子和效率等角度进行分析。
首先，分析开路电压。
太阳能光伏电池的开路电压与光照强度有关，正比于光照强度的自然对数。
因此，当光照强度增加时，电池的开路电压也会相应增加。
其次，分析短路电流。
电池的短路电流是受到介质、电池尺寸、灯光强度、材料种类以及工艺等多种因素的影响。
较大的污染物和障碍会显著降低电池的短路电流，从而影响电池的工作效率。
再次，分析填充因子。
填充因子是太阳能光伏电池性能的重要指标，它直接反应了电池的转换效率和性能。
因此，通过降低电池的填充因子可以有效提高电池的效率。
最后，分析电池效率。
电池效率是评估太阳能光伏电池性能的重要参数。
目前比较常用的测量电池效率方法是使用标准测试条件下的效率指标进行比较。
该方法中，标准测试条件是指电池工作条件基本相同且固定不变的试验条件。
三、太阳能光伏电池技术的发展太阳能光伏电池的技术发展目前趋向于提高光电转换效率、提高光衰减以及降低制造成本等方面。
目前，太阳能光伏电池的主要技术包括单晶硅、多晶硅、非晶硅、有机太阳能电池以及钙钛矿太阳能电池等。
太阳能电池效率测试实验报告
太阳能电池效率测试实验报告实验目的：本实验旨在测定太阳能电池的能量转换效率，并探讨影响其效率的因素。
实验装置：1. 太阳能电池板2. 恒流源3. 多用电表4. 示波器5. 太阳能模拟光源6. 电阻箱7. 数据采集仪实验步骤：1. 将太阳能电池板与恒流源相连，确保电路稳定。
2. 设置太阳能模拟光源的辐照度，并确保光源位置与电池板垂直。
3. 调节电阻箱的电阻，使电路输出电压保持稳定。
4. 使用示波器监测电路中的电流波形。
5. 根据示波器读数和电阻箱的电阻值，计算出太阳能电池的输出功率。
6. 重复步骤2至步骤5，改变光源辐照度，记录每组数据。
实验结果：通过对多组数据的统计与分析，得出如下结果：1. 太阳能电池的输出功率随光源辐照度的增加而增加。
2. 在辐照度较低的情况下，太阳能电池的能量转换效率较低；而在辐照度达到一定值后，能量转换效率趋于稳定。
3. 太阳能电池的能量转换效率受到光源辐照度的影响较大，且与电池负载电阻相关。
实验讨论：在实验过程中，我们发现光源辐照度对太阳能电池的输出功率和能量转换效率有显著影响。
当光源辐照度较低时，光子能量不足，导致电池板吸收到的能量有限，无法实现较高的转换效率。
然而，当光源辐照度达到一定阈值后，电池板能够吸收更多的光能，并实现较高的转换效率。
此外，根据实验数据我们还发现，太阳能电池的能量转换效率与电池负载电阻相关。
当电阻值较小时，电池输出功率较高，能量转换效率较低。
但随着电阻值的增加，电池输出功率会逐渐减小，同时能量转换效率也会有所提高。
这说明太阳能电池在不同负载电阻下存在一个最佳工作状态。
实验结论：通过本次实验，我们得出以下结论：1. 太阳能电池的能量转换效率与光源辐照度密切相关，在一定范围内，辐照度越高，转换效率越高。
2. 太阳能电池在不同负载电阻下存在一个最佳工作状态，即在此状态下能够实现最高的能量转换效率。
实验意义：太阳能电池作为清洁、可再生的能源设备，在未来能源领域具有重要的应用潜力。
太阳能电池效率测试报告
太阳能电池效率测试报告摘要本报告通过对太阳能电池的效率进行测试和评估，旨在为确定电池的性能提供准确的数据支持。
测试过程包括测量太阳能电池的开路电压、最大功率点、短路电流和填充因子，以及计算出太阳能电池的转化效率。
通过详细分析测试结果，可以评估太阳能电池的效率，并为进一步的技术改进提供指导。
1. 引言太阳能电池作为一种可再生能源的重要组成部分，具有清洁、环保、可再生的特点，越来越受到人们的关注。
然而，为了提高太阳能电池的利用效率，准确测试电池的效率不可或缺。
本测试旨在评估太阳能电池的性能，并为太阳能电池的设计和应用提供参考。
2. 实验装置与方法2.1 实验装置本次测试使用的实验装置包括：- 太阳能模拟器：用于模拟太阳辐射，提供恒定的光照条件。
- 太阳能电池测试系统：用于测量太阳能电池的参数，包括开路电压、最大功率点、短路电流和填充因子等。
2.2 实验方法1) 准备测试样品：选取合适的太阳能电池样品作为测试对象。
2) 设置光照条件：使用太阳能模拟器提供恒定的光照条件，在不同光照强度下进行测试。
3) 测量开路电压（Voc）：记录太阳能电池在不接负载时的电压。
4) 测量最大功率点（Pmax）：通过改变电阻负载来找到太阳能电池的最大功率点，并记录相应的电压和电流数值。
5) 测量短路电流（Isc）：记录太阳能电池在短路状态下的电流数值。
6) 计算填充因子（FF）：根据所得到的最大功率点、开路电压和短路电流数值计算填充因子。
7) 计算转化效率（η）：根据所得到的最大功率点和光照强度计算太阳能电池的转化效率。
3. 测试结果与分析通过对多个太阳能电池样品的测试，得到了以下结果和分析。
3.1 开路电压（Voc）在不同光照强度下，太阳能电池的开路电压如下表所示：（表格内容省略）由表中数据可知，太阳能电池的开路电压随着光照强度的增加而增加。
这是因为光照强度越强，太阳能电池吸收光能转化为电能的效率越高，从而导致开路电压的增加。
太阳能电池组件的可靠性验证与测试方法
太阳能电池组件的可靠性验证与测试方法随着能源危机日益严重和环境保护意识的增强，太阳能作为一种清洁可再生能源备受关注。
而太阳能电池组件作为太阳能发电系统的核心部件之一，其可靠性直接影响到整个系统运行的稳定性和长期性能。
因此，对太阳能电池组件进行可靠性验证与测试显得至关重要。
本文将介绍太阳能电池组件的可靠性验证与测试方法，以确保其在不同环境条件下的稳定性和可靠性。
一、环境适应性测试1. 温度循环测试：通过将太阳能电池组件置于高温和低温环境下进行循环变化，以模拟其在不同气候条件下的使用情况。
该测试可以验证组件在温度变化时的稳定性和耐久性。
2. 潮湿度腐蚀测试：将太阳能电池组件暴露在高湿度环境中，观察其是否会发生腐蚀和氧化。
该测试可以检测组件在潮湿环境下的耐候性能。
3. 紫外线暴露测试：利用紫外线模拟阳光中的紫外辐射，检测太阳能电池组件是否会受到紫外线辐射的影响而发生老化或损坏。
这有助于验证组件的耐候性和光电转换效率。
二、电性能测试1. 最大功率点测试：通过变化光照条件和温度等参数，检测太阳能电池组件在不同工作条件下的最大功率输出点，以验证其在实际工作中的性能表现。
2. 开路电压和短路电流测试：分别测量太阳能电池组件的开路电压和短路电流，以评估其内部电气特性和电池的质量状况。
3. 温度系数测试：测量太阳能电池组件在不同温度条件下的电性能变化，以分析其温度特性和功率衰减情况。
三、机械性能测试1. 抗风压测试：模拟台风级风力对太阳能电池组件的风压作用，检测其是否具有足够的抗风能力和结构强度。
2. 冲击测试：施加冲击力对太阳能电池组件进行测试，验证其在外部冲击条件下是否会发生破损或损坏。
3. 扭转和弯曲测试：施加扭转和弯曲力对太阳能电池组件进行测试，以评估其在安装和运输过程中的承载能力和稳定性。
通过以上的可靠性验证与测试方法，可以全面评估太阳能电池组件在不同环境和工作条件下的稳定性和可靠性，为其在现实应用中的长期性能提供保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
填空题1、IEC 61215中的双85是指试验温度85℃±2℃和相对湿度为85%±5% 。
2、目前，世界范围中存在ANSI 、IEC 两大光伏组件测试标准体系，中国的光伏组件产品测试基本上遵循IEC体系的测试标准。
3、光伏玻璃通过镀膜来增加透光率，薄膜制备的方法提拉法和喷涂法。
4、硅太阳能电池片正面采光面为负极。
5、太阳电池的标准测试条件：辐照度1000W/m2，AM1.5光谱，电池温度25℃。
6、太阳电池组件为了获得更高的工作电压，可以把组件串连起来，为了获得更大的输出电流，可以将组件并联使用。
7、在一定条件下，串联的组件中被遮挡的组件容易产生热斑效应，会严重破坏电池组件；通过设计旁路二极管可有效避免热斑效应对组件的负面影响。
8、IEC 61215中，紫外光预处理试验采用的波长范围是 280nm-385nm ，其中，波长为320nm-385nm的紫外辐射至多为 10KWh·m2。
9、IEC 61215机械载荷试验中，一般情况下表面施加负荷 2400Pa ，在试验组件承受雪重压能力时，应施加 5400Pa 负荷10、现有两件CS5A-160型号的组件，进行IEC 61215可靠性测试的热循环200次试验，标准条件下初始试验测得最大功率都为159W，在结束热循环以及后续试验，包括湿漏电实验，最后测得最大功率分别为142W、140W，则代表的这一批测试组件不能通过可靠性测试（能/不能/可能）。
判断题（判断以下各题是否正确，正确打√，错误打 X ，若有错，请进行改正。
）1、从生产线上制作完成的组件，可以直接进行紫外预处理试验。
（×）需要进行预处理，累计一定的辐射量2、用于组件最大功率确定的太阳模拟器辐照不均匀度应小于2%。
（×）小于5%3、采用IEC 61215基本方法测量NOCT时，需要保留环境温度30℃的记录数据，用于后续数据处理。
（√）4、组件在进行IEC 61215湿冻试验时，应保持气候室中85%的相对湿度。
（×）温度在室温上时需要加湿度，室温下不加5、CS6P-200型号的组件进行IEC 61215湿漏电流试验，组件正负极引出线接到绝缘测试仪正极，组件边框接到测试仪负极。
（×）用金属片连接负极到水溶液简答题1、光伏组件测试中的光谱失配误差来源是什么？通常采用什么方法来改善这种失配？答：光谱失配误差有两个来源：一种是太阳模拟器的光谱和标准太阳光谱不一致，另一种是被测太阳电池的光谱响应和标准太阳电池的光谱响应不一致。
二种情况相比之下，后一种情况更容易产生失配误差，因为待测太阳电池是多种多样的，不可能每一片待测电池都配上和它光谱响应完全一致的标准太阳电池。
光谱响应之所难于控制，一方面出于工艺上的原因，在众多复杂因素的影响下，即使是同工艺、同结构、同材料，甚至是同一批生产出来的太阳电池，并不能保证具有完全相同的光谱响应，另一方面来自测试的困难，光谱响应的测量要比伏安特性麻烦得多，也不易测量正确，不可能在测量伏安特性之前先把每片太阳电池的光谱响应测量一下。
因此为了改善光谱匹配，最好的办法是设计光谱分布和标准太阳光谱非常接近的精密型太阳模拟器。
2、EVA(乙烯-醋酸乙烯共聚物)为什么要进行交联？常用交联剂的交联度与哪些因素有关？能否100%交联？答：未交联的EVA为线状大分子链结构，以物理力聚集在一起，作用力弱，易受溶剂和热的影响。
使EVA由线状变成网状结构，即交联，可以提高力学性能、提高耐热性、增强耐溶剂性能。
交联度与层压时间，温度及压力相关在反应初期，交联基本不发生，随着反应进行，交联度迅速增大，到达一定交联度后，交联的正逆反应速度相等，达到平衡，交联度保持在一个较高的水平（90%左右）不再发生变化。
3、热循环试验中，循环200次与循环50次在测试程序上最大的不同是什么？答：热循环（即温度循环），循环200次时需要给组件加上标准测试条件下最大功率点电流，而且仅在组件超过25℃时施加，而循环50次不需要加电流。
4、光伏组件玻璃有什么要求？通常采用什么方法来减小反射带来的能量损失？要求：1、光学性能：高的透光率，一般在91.7%以上；2、机械性能：2400Pa的载荷，正反面各压1h，最后一次正面5400Pa的载荷（雪压）；3、化学性质稳定性：良好的耐酸碱能力，耐水解性；4、良好的耐冷热冲击性能：试样应耐200度的温差不破坏；5、冲击性能：25mm的冰球以23m/s速度撞击玻璃共撞击11点。
通常采用对玻璃镀膜的方法来减小反射带来的能量损失。
四、计算题1. 电池标称工作温度的测量实验中，第一天测试时，测试期间平均环境温度为18℃，平均风速为0.5m/s，当辐照度为800W/m2时，测得电池温度为37℃，环境温度为15℃。
第二天测试时，测试期间平均温度为15℃，平均风速为1m/s，当福照度为800W/m2时，测得电池温度为35℃，环境温度为13℃。
第三天测试时，测试期间平均温度为20℃，平均风速为1.1m/s，当福照度为800W/m2时，测得电池温度为33℃，环境温度为14℃。
试估算电池标称工作温度。
答：以第一天为例子：（处理依据见讲义NOCT测量部分）800W/m2时，初步的NOCT = T J - T amb + 20 = 37 – 15 +20 = 42 ℃平均环境温度为18℃，平均风速为0.5m/s，由图得校正因子为-1℃校正的NOCT = 初步的NOCT + 校正因子= 42 -1 = 41 ℃依次算出第二、三天的NOCT，然后求平均。
2.利用参考平板法测定组件NOCT时，测试期间平均辐照度为820W/m2，平均环境温度为22℃，平均风速为2m/s。
测得参考平板平均温度为40℃，组件1平均温度为43℃，组件2的平均温度为41℃。
设参考平板在SRE条件下平均稳态温度为48℃。
试估算组件NOCT 。
答：取组件1的平均温度，计算JP1J P 43403T T T D =-=-=℃取组件2的平均温度，计算JP2J P 41401T T T D =-=-=℃取()JP1JP2JPm 22T T T D +D D ==℃ 测试期间平均辐照度为820W/m2，辐照度校正因子800/820...f == 环境温度为22℃，查表并利用差值公式得2220 1.0030200.96 1.00B --=--，....B = 平均风速为2m/s ，且电池温度较高，查图得风速校正因子：......R = 将JPm T D 修正到标准参考环境：()JPm sre JPm ........f T T BR D =D =，参考平板在SRE 条件下平均稳态温度为48℃，组件NOCT = PR JPm,sre ..............T T +D =阿特斯公司生产的CS5A-160光伏组件，电性能参数如图所示，由72（6*12）片电池片串联构成，试求（1）单个电池片的短路电流温度系数，开路电压温度系数。
（2）辐照度1100W/m 2时，Isc1=5.75A ，Voc1=44.1V ，最大功率点附近P 点为5.58A ，37.1V ，辐照度900W/m 2时，Isc2=4.63A ，Voc2=43.0V ，最大功率点附近Q 点为4.46A ，38.3V ，辐照度700W/m 2时，Isc3=3.51A ，Voc3=42.2V ，最大功率点附近S 点为3.34A ，39.7V ，求组件的内部串联电阻。
(3) 若辐照度1100W/m2时数据为30℃时测得，试将P点值转换为标准测试条件下的值。
设标准电池在实测条件下短路电流为5.8A，标准条件下短路电流为5A。
电池串联内阻利用上题计算所得近似。
（4）试说明该组件在IEC体系绝缘试验中加电压的技术要点。
答：（1）因为组件是由n s =72片串联而成，由公式β=n s*βc可得单个电池片的电压温度系数βc为-0.35%/℃除以72得-0.0049%/℃，电流温度系数αc为0.060%/℃。
（2）R s1=（38.3V-37.1V）/（5.75A-4.63A）≈1.07ΩR s2=（39.7V-37.1V）/（5.75A-3.51A）≈1.16ΩR s3=（39.7V-38.3V）/（4.63A-3.51A）≈1.25ΩR s=（R s1+ R s2+ R s3）/3=1.16Ω（3）I2=I1+ISC[ISR/ IMR-1]+α（T2-T1）=4.9AV2=V1-RS(I2-I1)-k*I2(T2-T1)- β（T2-T1）=37.85V（4）技术要求：无绝缘击穿（小于50μA），或表面无破裂现象组件面积小于0.1m2的，绝缘阻抗应该不小于400MΩ·m2组件面积大于0.1m2的，绝缘阻抗应该不小于40MΩ·m2有S个电池呈单串串联连接，若其中一块被部分遮阴，则会产生热斑效应。
如电池的电流电压曲线如下图所示。
d1和d2分别为两种可能的遮光电池反向特性曲线。
问：d1和d2分别为什么类型的热斑，如何确定？其最大消耗功率发生在遮光比分别为多少？最大消耗功率为多少？D1为B 类，d2为a 类，通过d1与d2的斜率，斜率大的阻值小，斜率小的阻值大。
B 类最大消耗功率发生在全遮的情况，p=2×2√3=4√3A 类最大消耗功率发生在遮光比为遮光电池与（s-1）电池片的短路电流之比，p=2×2√3=4√3CS5P-240型号的组件，在制造过程中使用的材料有所更改，具体如下： 组件采用的多晶硅电池片供应商更改，电池片厚度由原来的260m μ变为190m μ； 采用TPE 代替原来的TPT ；原60%Sn/40%Pb 的镀锡焊带改为62%Sn/36%Pb/2%Ag 的镀锡焊带。
则需要进行哪些测试，以保持该型号组件符合IEC61215的认证？并说明理由。
1， 外观检查，最大功率确定，绝缘试验，湿漏电流试验，热循环试验，热斑耐久性实验，机械载荷实验，外观检查，最大功率确定，绝缘试验，湿漏电流试验原因:电池片工艺变更：供应商更改，厚度大于200m μ电池片厚度减小超过25%，2，外观检查，最大功率确定，绝缘试验，湿漏电流试验，紫外预处理实验，热循环实验，引出端强度试验，湿冻试验，外观检查，最大功率确定，绝缘试验，湿漏电流试验原因：背板变更：不同材料3，外观检查，最大功率确定，绝缘试验，湿漏电流试验，热循环实验，湿热试验，热斑耐久实验，外观检查，最大功率确定，绝缘试验，湿漏电流试验原因：电池互联的材料或方式变更：不同的焊接材料或助焊材料。
