7475铝合金大型锻件时效工艺研究
7475-T7351铝合金厚板的疲劳性能
7475-T7351铝合金厚板的疲劳性能陈军;段雨露;彭小燕;肖丹;徐国富;尹志民【摘要】通过金相显微镜(OM)、取向分布函数(ODF)及扫描电镜(SEM)研究25 mm厚7475-T7351铝合金板材的疲劳性能和裂纹扩展速率。
结果表明：板材的疲劳强度存在各向异性，横向疲劳强度为300 MPa，纵向疲劳强度为310 MPa，疲劳寿命均大于1×107 cycle。
板材在Kt=1、应力比R=0.1和应力强度幅度∆K=30 MPa·m1/2条件下，纵向疲劳裂纹扩展速率 da/dN 为2.73×10−3~4.41×10−3 mm/cycle ，横向疲劳裂纹扩展速率 da/dN 为5.76×10−3~8.22×10−3 mm/cycle。
疲劳裂纹主要在次表面的含O、Na、Cl非金属夹杂物处及粗大第二相处萌生，在疲劳裂纹扩展区可观察到大量疲劳条带，在瞬时断裂区，断口呈小韧窝和解理断裂的混合形貌。
%The optical microscopy, orientation distribution function and scanning electron microscopy were used to investigate the fatigue properties and the rate of fatigue crack growth of 7475-T7351 alloy plate with thickness of 25 mm. The results show that the fatigue strength is anisotropic for the plate, it is 300 MPa along the transverse direction and 310 MPa along the longitudinal direction, respectively, and the fatigue life is longer than 1×107 cycle. Under the conditions of Kt=1, stress ratio R=0.1 and stress intensity factor amplitude ∆K=30 MPa·m1/2, the fatigue crack growth rate da/dN along the longitu dinal and transverse direction are 2.73×10−3−4.41×10−3mm/cycle and 5.76×10−3−8.22×10−3 mm/cycle, respectively. The fatigue cracks mainly initiate on the non-metallic inclusions containing O, Na, Cl and coarse second phase on the sub-surface. A large number of striationsare observed in the fatigue propagation zone, and a mixture of small dimples and cleavage is observed on the fracture surface in the fatigue fracture zone.【期刊名称】《中国有色金属学报》【年(卷),期】2015(000)004【总页数】10页(P890-899)【关键词】7475铝合金;疲劳性能;各向异性;裂纹扩展速率【作者】陈军;段雨露;彭小燕;肖丹;徐国富;尹志民【作者单位】中南大学粉末冶金研究院，长沙 410083; 中南大学材料科学与工程学院，长沙 410083;中南大学材料科学与工程学院，长沙 410083;中南大学材料科学与工程学院，长沙 410083;中南大学材料科学与工程学院，长沙 410083;中南大学材料科学与工程学院，长沙 410083; 中南大学有色金属材料科学与工程教育部重点实验室，长沙 410083;中南大学材料科学与工程学院，长沙 410083; 中南大学有色金属材料科学与工程教育部重点实验室，长沙 410083【正文语种】中文【中图分类】TG174.3Al-Zn-Mg-Cu铝合金强度高、密度低，在航空工业中有着广泛的应用，特别是用作飞机的结构件。
铝合金时效处理工艺说明.
铝合金的热处理铸造铝合金的金相组织比变形铝合金的金相组织粗大,因而在热处理时也有所不同。
前者保温时间长,一般都在2h以上,而后者保温时间短,只要几十分钟。
因为金属型铸件、低压铸造件、差压铸造件是在比较大的冷却速度和压力下结晶凝固的,其结晶组织比石膏型、砂型铸造的铸件细很多,故其在热处理时的保温也短很多。
铸造铝合金与变形铝合金的另一不同点是壁厚不均匀,有异形面或内通道等复杂结构外形,为保证热处理时不变形或开裂,有时还要设计专用夹具予以保护,并且淬火介质的温度也比变形铝合金高,故一般多采用人工时效来缩短热处理周期和提高铸件的性能。
一、热处理的目的铝合金铸件热处理的目的是提高力学性能和耐腐蚀性能,稳定尺寸,改善切削加工和焊接等加工性能。
因为许多铸态铝合金的机械性能不能满足使用要求,除Al-Si 系的ZL102,Al-Mg系的ZL302和Al-Zn系的ZL401合金外,其余的铸造铝合金都要通过热处理来进一步提高铸件的机械性能和其它使用性能,具体有以下几个方面:1消除由于铸件结构(如璧厚不均匀、转接处厚大等原因使铸件在结晶凝固时因冷却速度不均匀所造成的内应力;2提高合金的机械强度和硬度,改善金相组织,保证合金有一定的塑性和切削加工性能、焊接性能;3稳定铸件的组织和尺寸,防止和消除高温相变而使体积发生变化;4消除晶间和成分偏析,使组织均匀化。
二、热处理方法1、退火处理退火处理的作用是消除铸件的铸造应力和机械加工引起的内应力,稳定加工件的外形和尺寸,并使Al-Si系合金的部分Si结晶球状化,改善合金的塑性。
其工艺是:将铝合金铸件加热到280-300℃,保温2-3h,随炉冷却到室温,使固溶体慢慢发生分解,析出的第二质点聚集,从而消除铸件的内应力,达到稳定尺寸、提高塑性、减少变形、翘曲的目的。
2、淬火淬火是把铝合金铸件加热到较高的温度(一般在接近于共晶体的熔点,多在500℃以上,保温2h以上,使合金内的可溶相充分溶解。
弯曲半径和时效制度对7475铝合金蠕变时效成形的影响
0.14 0.12 0.10 0.08 0.06 0.04 0.02 0.00 0 8 16 24 32 40 48Байду номын сангаас
其中 η = 0 代表没有回弹，η = 1 代表板材完全回弹。 图 3 所示为试样分别在 150℃/8 h 和 170℃/8 h 的 时效制度下，回弹量与弯曲半径的关系。从图中可以 看出，成形板材的回弹量随着弯曲半径的增大而增 加。 在 150℃/8 h 的时效制度下， 弯曲半径为 1500 mm 时的回弹量为 85.6%， 而弯曲半径为 1000 mm 时则降 低至 76.8%。在试样的弯曲半径相同的情况下，时效 温度的升高可以较明显地减小回弹。例如在试样弯曲 半径为 1000 mm 的情况下，经 170℃/8 h 时效后的试 样回弹量为 65.8%， 相比于 150℃/8 h 时效后的试样降 低了 14.3%。 图 4 所示为试样在 1000 mm 弯曲半径时， 回弹量与不同时效制度的关系，可见回弹量随着时效 时间的延长而逐渐降低。图 5 所示为试样在 1000 mm

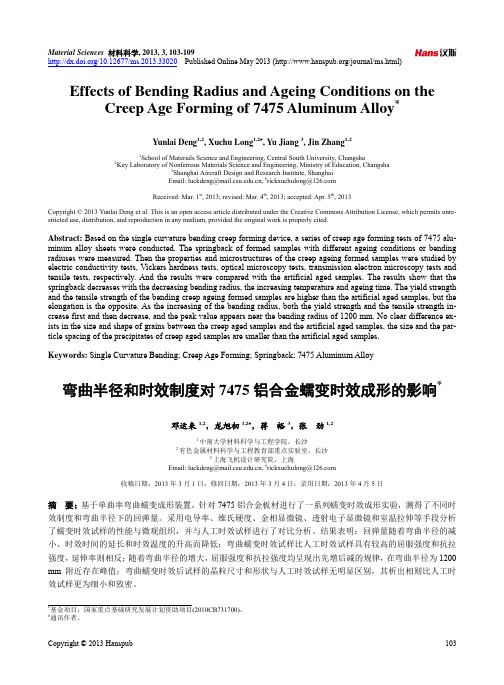

Material Sciences 材料科学, 2013, 3, 103-109 /10.12677/ms.2013.33020 Published Online May 2013 (/journal/ms.html)
Effects of Bending Radius and Ageing Conditions on the Creep Age Forming of 7475 Aluminum Alloy*
Received: Mar. 1st, 2013; revised: Mar. 4th, 2013; accepted: Apr. 5th, 2013 Copyright © 2013 Yunlai Deng et al. This is an open access article distributed under the Creative Commons Attribution License, which permits unrestricted use, distribution, and reproduction in any medium, provided the original work is properly cited.
铝合金锻件固溶、时效、退火
6~12 T6
2A70 锻件
520~535 T4
185~195
20 T6
2A90 锻件
505~520(3) T4
165~170
5~7 T6
4A11 锻件
504~516(3) T4
168~174
8~12 T6
4032 模锻件
505~520(6) T4
165~175
10 T6
6A02 锻件
510~530 T4
自由锻件
530~540
T4
T4 T352(2)
185~195
185~195 170~180
26 T6
26 T6 18 T852(2)
2A14 锻件
499~505 T4
165~175
10 T6
2A50 锻件
515~525 T4
150~160
6~12 T6
2A60 锻件
515~525 T4
150~160
155~165
8~15 T6
6070 锻件
546~552 T4
155~165
8
T6
6061 锻件 7A04 锻件 7A09 锻件 7A10 锻件
525~530 T4 465~475 W 460~475(6) W 468~473 W
170~180
8
T6
120~125 135~145(4)
24 16(4)
495~505 T4
165~175
16 T6
2A11 锻件
499~505 T4
T6Leabharlann 2A12 锻件485~498 T4
185~195
6~12 T6
2A16 锻件

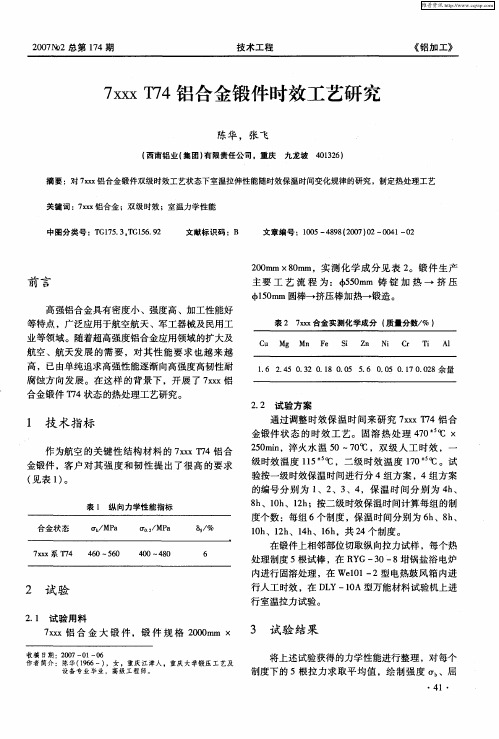

7xxxT74铝合金锻件时效工艺研究
２ｏ №２总第 １４期 ｏ７ ７
技 术工程
《 加工 》 铝
７ ｘ ７ ｘｘＴ ４铝合金锻件时效工艺研究
陈华 ，张 飞
（ 南 铝 业 （ 团 ） 限责 任 公 司 ，重 庆 西 集 有 九龙坡 ￣ １２ ） ３ ６
摘 要 ：对 ７ 铝合金锻件双级时效工艺状态下室温拉伸性能随时效保温时间变化规律的研究 ，制定热处理工艺 ｍ
的编号 分 别 为 １ 、３ ，保 温 时 间 分 别 为 ４ 、 、２ 、４ ｈ
表 １ 纵 向 力学 性 能 指 标
８ 、１ｈ ２ ；按二 级 时效保 温时 间计 算 每组 的制 ｈ ０ 、１ｈ 度个数 ：每组 ６个制 度 ，保 温 时 间分 别 为 ６ 、８ 、 ｈ ｈ
１ｈ ２ 、１ｈ ６ ，共 ２ ０ 、１ｈ ４ 、１ｈ ４个制度。 在 锻件上 相邻部 位切取 纵 向拉力试 样 ，每个 热 处理制 度 ５根 试棒 ，在 Ｒ Ｇ一 ０—８坩锅 盐浴 电炉 Ｙ ３
内进行 固溶处 理 ，在 Ｗｅ０ ２型 电热鼓 风箱 内进 ｌ１—
２ 试 验
２ １ 试 验 用料 ．
行 人工 时效 ，在 Ｄ Ｙ一１Ａ型 万能材料 试 验机上 进 Ｌ ０ 行 室温拉 力试验 。
７ｘ ｘ ｘ铝合金大锻件，锻件规格 ２０ｍ ３ 试 验 结 果 ００ ｍ×
收稿 日期 ：２ｏ ０ 一ｏ Ｏ７— １ ６ 作者简介：陈华（％６一） １ ，女 ，重庆江津人。重庆大学锻 压工艺及 设备专业 毕业 ，高级工程师。
…
Ｉ …… ÷Fra bibliotek １
…
！
： ｉ ： ： ｊ ：＾ ： 、
出现一个峰值 ，超过 １ｈ ２ 呈直线下降趋势。从 图 ３ 得 出 ，８％随二 级时效 保 温 的变化 呈 ８ ％呈 缓慢 上
铝合金时效工艺
一、时效方法铝合金和钢铁不同，淬火以后的变形铝合金不能立即强化。
它得到的是一种过饱和固溶体组织。
这种过饱和固溶体不稳定，它有自发分解的趋势。
在一定的温度下，保持一定的时间，过饱和固溶体发生分解(称为脱溶)，引起铝合金强度和硬度大幅度提高，这种热处理过程称之为时效。
在室温下自然停放一定的时间，铝合金强度及硬度提高的方法称为自然时效。
入为的将铝合金制品在高于室温下的某一温度，保温一定的时间，以提高铝合金强度及硬度的方法称入工时效。
对于Al-Mg-Si系的6063合金而言，自然时效进行得非常缓慢，在室温下停留半个月，甚至更长的时间，也达不到最佳的强化效果，比入工时效的强化效果要差30%～50%，所以一般都采用入工时效。
含有主要强化相Mg2Si、MgZn和Al2Mg3Zn3的合金、都只有进行入工时效才能获得最高的强度。
含有主要强化相CuAl2和S(A12CuMg) 等相的合金，采用自然时效和入工时效两种方法都可以。
如2A11和2A12合金采用自然时效和入工时效都可以获得最佳强化效果。
究竟采用哪种时效方法，这需要根据合金的本性和用途来决定。
一般在高温下工作的变形铝合金多采用入工时效，而在室温下工作的变形铝合金宜采用自然时效。
二、时效强化机理铝合金的时效强化理论，有很多种说法。
如弥散硬化理论、滑移干扰理论、溶质原子富集成强化或硬化区理论等。
目前普遍认为时效强化或硬化是原子富集形成强化区的结果。
经科学实验证实，用X射线方法对铝合金过饱和固溶体分解动力学研究和通过电子显微镜对薄膜透射观察，看到中间过渡析出阶段(硬化区)的数量、大小、形状和分布特点，描绘了硬化区的形象，揭示了铝合金时效硬化现象的实质。
但时效硬化是一个非常复杂的问题，与合金的成分、时效工艺、生产过程中的加工状态都有关系，目前对时效的认识还不十分彻底。
下面仅介绍硬化区理论。
铝合金在淬火加热、快速冷却时，形成过饱和固液体。
过饱和固溶体有从不稳定状态向稳定平衡状态转变的趋势。
7xxx系铝合金时效处理的研究现状及应用进展_吴颖
７ｘｘｘ系铝合金时效处理的研究现状及应用进展＊吴 颖，温 彤，朱曾涛（重庆大学材料科学与工程学院，重庆４０００４４）摘要 简要分析了７ｘｘｘ系列高强铝合金的时效强化机理，归纳了７ｘｘｘ系铝合金的时效处理工艺，讨论了典型牌号７ｘｘｘ铝合金的时效处理工艺及其在工业生产，特别是航空航天领域的应用情况，评述了７ｘｘｘ铝合金时效处理的国内外研究现状。
针对目前存在的问题并结合实践应用的要求，提出了未来７ｘｘｘ系铝合金时效处理工艺研究和开发的重点。
关键词 ７ｘｘｘ铝合金 强化机理 时效工艺 生产应用Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ Ｒｅｓｅａｒｃｈ ａｎｄ Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ａｇｉｎｇ Ｔｒｅａｔｍｅｎｔ Ｔｅｃｈｎｏｌｏｇｙｏｎ ７ｘｘｘ Ｓｅｒｉｅｓ Ａｌｕｍｉｎｕｍ ＡｌｌｏｙｓＷＵ Ｙｉｎｇ，ＷＥＮ Ｔｏｎｇ，ＺＨＵ Ｚｅｎｇｔａｏ（Ｃｏｌｌｅｇｅ ｏｆ Ｍａｔｅｒｉａｌ Ｓｃｉｅｎｃｅ ａｎｄ Ｅｎｇｉｎｅｅｒｉｎｇ，Ｃｈｏｎｇｑｉｎｇ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｏｎｇｑｉｎｇ ４０００４４）Ａｂｓｔｒａｃｔ Ｔｈｅ ｍｅｃｈａｎｉｃｓ ｏｆ ａｇｉｎｇ ｓｔｒｅｎｇｔｈｅｎ ｆｏｒ ７ｘｘｘ ｓｅｒｉｅｓ ａｌｕｍｉｎｕｍ ａｌｌｏｙｓ ａｒｅ ｂｒｉｅｆｌｙ ｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅ ａｇｉｎｇｔｅｃｈｎｏｌｏｇｉｅｓ ｏｆ ｔｈｅ ａｌｌｏｙｓ ａｒｅ ｃｌａｓｓｆｉｅｄ ｉｎ ｄｅｔａｉｌ．Ｔｈｅ ｓｔｕｄｙ ｓｔａｔｕｓ ｏｆ ａｇｉｎｇ ｔｒｅａｔｍｅｎｔ ｐｒｏｃｅｓｓ ｆｏｒ ａｌｌｏｙｓ ｉｓ ｒｅｖｉｅｗｅｄ．Ｔｙｐｉｃａｌ ａｇｉｎｇ ｔｅｃｈｎｏｌｏｇｉｅｓ ａｎｄ ｔｈｅｉｒ ａｐｐｌｉｃａｔｉｏｎ ｉｎ ｉｎｄｕｓｔｒｙ ａｎｄ ｖｏｙａｇｅ ｚｏｎｅ ｏｆ ７ｘｘｘ ｓｅｒｉｅｓ ａｌｕｍｉｎｕｍ ａｌｌｏｙｓ ａｒｅ ｍａｉｎｌｙａｎａｌｙｚｅｄ．Ｃｏｎｔｒａｃｔ ｗｉｔｈ ｎｅｗ ｄｅｍａｎｄ ｉｎ ｉｎｄｕｓｔｒｉａｌ ａｐｐｌｉｃａｔｉｏｎ，ｓｏｍｅ ｓｐｅｃｉｆｉｃ ｓｕｇｇｅｓｔｉｏｎｓ ｆｏｒ ｔｈｅ ｆｕｔｕｒｅ ｒｅｓｅａｒｃｈ ａｎｄｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ７ｘｘｘ ｓｅｒｉｅｓ ａｌｕｍｉｎｕｍ ａｌｌｏｙｓ ａｒｅ ｐｒｏｐｏｓｅｄ，ｂａｓｅｄ ｏｎ ｔｈｅ ｅｘｉｓｔｉｎｇ ｐｒｏｂｌｅｍｓ ｉｎ ｔｈｅ ｐｒｅｓｅｎｔ ｒｅｓｅａｒｃｈ ａｎｄａｐｐｌｉｃａｔｉｏｎ．Ｋｅｙ ｗｏｒｄｓ ７ｘｘｘ ｓｅｒｉｅｓ ａｌｕｍｉｎｕｍ ａｌｌｏｙｓ，ｓｔｒｅｎｇｔｈｅｎ ｍｅｃｈａｎｉｃｓ，ａｇｉｎｇ ｔｅｃｈｎｉｃｓ，ｉｎｄｕｓｔｒｉａｌ ａｐｐｌｉｃａｔｉｏｎ ＊科技部国家重大专项项目（ＨＺＸＹ－８００ＭＮ－０２０１－３） 吴颖：女，１９８７年生，硕士，主要从事轻合金材料的加工及组织性能研究工作 Ｅ－ｍａｉｌ：ｗｕｙｉｎｇ６１２＠ｙａｈｏｏ．ｃｎ ７ｘｘｘ系铝合金是广泛应用于航空航天以及交通运输领域的一类重要材料［１，２］。
预变形方式对T76时效态7475铝合金组织及性能的影响
预变形方式对T76时效态7475铝合金组织及性能的影响刘文娟;刘志义;林亮华;刘冠华【摘要】Effects of pre-deformation mode of stretching and rolling on the microstructure and properties of T76 aged 7475 aluminum alloy were studied by transmission electron microscope analyses, tensile tests, exfoliation corrosion tests and polarization tests. Results showed that the pre-deformation brought a large number of dislocations, most of which still remained after aging at 125 ℃ for 3 hrs. The density of dislocations on the surface of the pre-rolled sample was higher than that at the center. For the T76 aged 7475 aluminum alloy, both pre-rolling and pre-stretching deformation decreased the proportion ofη′precipitates, the distance between grain-boundary precipitates, the strength and corrosion resistanc e but increased the proportion of η precipitates and size of intracrystalline precipitates. With the same pre-deformation percent, the pre-rolled sample showed higher strength and lower corrosion resistance, in comparison with the pre-stretched sample.%通过透射电镜组织观察、拉伸试验、剥落腐蚀试验以及极化曲线试验,研究了拉伸与轧制预变形方式对7475铝合金组织、强度与抗腐蚀性能的影响.结果表明,预变形引入大量位错,且在125℃/3 h时效后仍大部分残留;轧制预变形表面位错多于中心位错;拉伸预变形与轧制预变形都导致T76过时效态7475铝合金中η′相减少、η相增多、晶内析出相尺寸增大、晶界析出相间距减小、合金强度与抗腐蚀性能降低;当变形量一致时,轧制预变形比拉伸预变形处理的合金强度高,但抗腐蚀性能低.【期刊名称】《矿冶工程》【年(卷),期】2017(037)004【总页数】5页(P127-131)【关键词】7475铝合金;时效处理;拉伸预变形;轧制预变形;析出相;力学性能【作者】刘文娟;刘志义;林亮华;刘冠华【作者单位】中南大学材料科学与工程学院,湖南长沙410083;中南大学材料科学与工程学院,湖南长沙410083;中南大学材料科学与工程学院,湖南长沙410083;中南大学材料科学与工程学院,湖南长沙410083【正文语种】中文【中图分类】TG1157475铝合金是高强Al⁃Zn⁃Mg⁃Cu合金中的一种，由于其具有高强度、高断裂韧性以及良好的耐腐蚀性能，常被用于军事、航空以及车辆制造等领域［1］。
7175-T74铝合金
7175-T74铝合金7 1 7 5 - T 7 4 锻造铝合金的特点是在保持 7 0 7 5 合金主要元素成分含量，减少合金铁、硅杂质含量的基础上，采用特殊的加 T 和热处理工艺，使合金强度接近 7 0 7 5 - T 6 合金，抗应力腐蚀性能接近最佳耐蚀状态 7 0 7 5 - T 7 3 ，其疲劳性能与 7 0 7 5 - T 6 合金相似。
F e ,S i 杂质的减少不仅能改替合金的锻压性能〔‘〕，而且可以显著提高锻件的抗应力腐蚀性能和断裂韧性〔“ ] . 尤其是7 1 7 5 - T 7 4 作为锻造合金，改善了 7 0 7 5 合金在短横向上较低的塑性和断裂韧性，这一点对于三向承载的锻造结构件是较为重要的。
由此可见，在特殊领域中用 7 1 7 5 - T 7 4 合金替代7 0 7 5 - T 6 , T 7 3 合金是材料科学发展的一个必然结果，是我国航空航天工业的迫切需要。
中间热机械处理是利用均匀化、热加工和高温再结晶各工序的组合，达到合金元素充分固溶的目的。
进而通过结晶抑制剂和大变形控制晶粒形貌，减小晶粒尺寸，降低晶粒纤维化程度，使再结晶细小晶粒的晶界难于移动来保证力学性能。
最终辅以近似 T 7 3 的双级时效 ( 过时效) 保证材料有良好的抗应力腐蚀性能。
7 1 7 5 合金中较少的铁、硅杂质含量对改善断裂韧性，特别是短横向上的，尤为重要。
通过对 7 0 7 5 合金的化学元素和成分分析的大量研究结果说明，在 7 0 7 5主要成分含量保持不变的基础上，通过合理控制 C r , T i 含量，降低 F e , S i杂质含量等手段，研制出的 7 1 7 5 合金会具有更好的综合力学性能。
特别是大幅度的改善了合金锻件的横向力学性能与断裂韧性。
是相当具有发展前途的高强度结构铝合金。
7 1 7 5 - T 7 4 合金锻件是目前能够实现工业化生产的最好的高强度铝合金锻件。
锻造件实验工艺流程:熔铸 ( 现场工艺控制 ) 一均匀化 ( 安排热差分析实验) 一锯切车皮 ~ 挤压 ( 安排高温瞬时拉伸实验) 一高温处理( 处理温度、保温时间、冷却方式实验) ~ 锻造〔锻造工艺与锻造方式实验) ~ 固溶处理 ( 安排热差分析、固溶温度、保温时间、淬火水温实验) 一双级时效 ( 正交实验) 一性能检汤一探伤~ 成品锻件试制过程中使用的主要设备 : 均火使用 2 0 t 均火炉，挤压使用5 0 0 0 t水压机，锻造使用 3 0 0 0 t 水压锻造机，高温处理和固溶处理使用立式空气淬火炉，时效使用N 4 5 热处理炉。
时效总结——精选推荐
时效总结时效⼀、时效在⼀定的温度下，保持⼀定的时间，过饱和固溶体发⽣分解(称为脱溶)，引起铝合⾦强度和硬度⼤幅度提⾼，这种热处理过程称之为时效。
⼆、时效强化机理7×××系合⾦时效过程中的沉淀析出顺序为: SSSS(过饱和固溶体)→GP区→η′(MgZn2)→η(MgZn2)。
若Zn：Mg⽐较低，⼀些铝合⾦会出现T相（Al2Mg3Zn3），T相析出序列可表⽰为：SSSS→GP区→T′(半共格) →T，由于时效温度⼀般低于200℃通常很少在合⾦中发现T相。
6xxx系（Al-Mg-Si系）铝合⾦SSSS→GP区→β’相→β相(Mg2Si相)。
⾦属强化取决于位错与脱溶相质点间的相互作⽤。
时效过程中分解产⽣的析出相能阻碍位错运动，从⽽提⾼合⾦强度。
析出相对位错的阻碍作⽤主要有切过机制和奥罗万绕过机制。
在沉淀析出的早期阶段，形成⼩尺⼨的GP区和亚稳相η’相，位错滑移需-切割析出相，使基体得到明显强化。
随着时效时间的延长，析出相的尺⼨增⼤，合⾦强度增加。
在沉淀析出的后期，主要发⽣亚稳相η’向平衡相η的转变以及η相的粗化，此时位错线采取绕过⽅式移动，因为绕过析出相所需的临界切应⼒⽐切过所需的低。
随着时效时间的延长，析出相明显长⼤，强化效果降低，强度下降。
合⾦的强度主要由晶内析出相GP区和η’相的体积分数、形貌尺⼨和分布所决定。
沉淀相的体积分数越⼤，分布越均匀致密，合⾦的强度越⾼。
通常切割机制⽐绕过机制的强化效果好。
切割机制的强化效果随质点体积分数和尺⼨的增⼤⽽增⼤，⽽绕过机制的强化效果则应随质点体积分数的减⼩和尺⼨的增⼤⽽减⼩。
合⾦在时效过程中的强度变化的特征：开始阶段的脱溶相（GP区或某种过渡相）与基体共格、尺⼨很⼩，因⽽位错可以切过。
此时的屈服切应⼒增量取决于切割脱溶相所需的应⼒。
继续脱溶时，脱溶相体积分数（?）及尺⼨（r）均增加，切割它们所需应⼒加⼤，使强化值增加，经⼀段时间后，?会达到⼀定值，脱溶相将按奥斯特华德熟化过程规律增⼤尺⼨，使合⾦进⼀步强化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
507. 9 490. 4
24. 13 24. 87
24. 58 24. 18
43. 99 45. 17
6
115e @ 7h; 170e @ 13h
484. 3
23. 96
25. 16
46. 31
7
115e @ 7h; 185e @ 7h
474. 8
26. 77
25. 89
46. 35
8
115e @ 7h; 185e @ 10h
DONG Xian- juan, LI Hong- ying
( Material Science and Engineering College, Central South University, Changsha, 410083, China)
Abstract: Normal stretching property and eletrical conductivity of 7475 aluminum alloy under the conditions of double aging and regression re- aging( RRA) are measured. Fracture toughness at various ag ing process are measured by standard three- point bend and peripheral cut cylinder test. Thus, the effect of double aging and RRA process on normal mechanical property, fracture toughness, electrical conductivity and microstructure is studied. The result shows that regression re- aging process is not suitable for production of large 7475 aluminum alloy forgings.
电导率 / % IACS
39. 98
2
115e @ 7h; 155e @ 10h
534. 8
23. 99
22. 11
38. 87
3
115e @ 7h; 155e @ 13h
523. 3
21. 74
23. 34
39. 45
4
双级时效
5
115e @ 7h; 170e @ 7h 115e @ 7h; 170e @ 10h
1 实验部分
试验所用原材料采用工厂提供的 7475 铝合金 锻件, 其化学成分见表 1。来料工艺流程为: 熔炼 铸造、均匀化退火、锯切车皮、挤压热锻。
试样经 475 e @ 400min 固溶处理, 水淬后, 进 行了时效 处理。双级时效中 第一级时效制度 均取
2005 l 4 总第 163 期
科苑论坛
收稿日期: 2004- 10- 28 作者简 介: 董显 娟( 1979- ) , 女, 陕 西武 功人, 材料 加工 专业,
在读硕士研究生。
# 22 #
合金获得较高强度的前提下, 还具有较高的断裂韧 性和抗应力腐蚀性能。本文通过双级时效和回归再 时效热处理工艺比较, 发现较大试样进行 RRA 处 理后其断裂韧性较差, 故回归再时效处理对于工厂 大型锻件生产不适用, 同时研究出一种综合性能良 好且可以用于生产实践的双级时效工艺。
23. 00 20. 72
23. 51 24. 22
39. 68 42. 05
12
T6; 200 e @ 20min; 120 e
24. 75
47. 19
Ñ . 三点弯试验测定的断裂韧性值; Ò. V 型试样测定断裂韧性值。
仅与双级时效工艺中 115 e @ 7h+ 170 e @ 7h 状态
高断裂韧性越大, 且在相同的二级时效温度下, 随 着时效时间的延长断裂韧性增大。回归再时效工艺 中随着回归时间的延长断裂韧性几乎呈直线上升, 但其最大值也仅有 24. 75MPa#m1/ 2, 低于双级时效 中 115 e @ 7h; 170 e @ 13h 工艺状态的。
将表 2 中电导率的数据绘制成图 4 所示曲线, 由图 4 可知: 电导率是时效时间的函数, 随着时效 时间的延长, 电导率以某一递减的斜率增加, 当时 效温度较高时, 电导率的增加速率比在较低温度时 效时快, 由于电导率的高低表征着抗应力腐蚀性能 的好坏, 因此图 4 表征着固溶体分解过程电导率的 变化与 双 级时 效 过程 中 腐蚀 抗 力的 变 化 密切 相
# 23 #
5铝加工6
科苑论坛
关1102。从图 4 中可以看出, 二级时效温度越高电导 率越大, 且在较高的二级时效温度( 185 e , 170 e ) 下, 随二级时效时间的延长电导率值呈直线增大。这是 因为二级时效时间的延长加速了时效析出相的聚集 长大, 从而引起合金的迅速软化, 提高了抗应力腐 蚀能力, 同时也提高了韧性。而回归再时效工艺电 导率随回归时 间的延 长也有较 大幅度增 长, 回归 20min 的电导率较高为47. 16% IACS, 但还是稍低于 双级时效工艺中第 9 组工艺( 48. 14% IACS) 。
2005 l 4 总第 163 期
科苑论坛
5铝加工6
图 6 第 7 组工艺晶界组织( 50000X)
图 10 RRA 5min 工艺晶界组织( 20000X)
图 7 RRA5min 工艺晶界组织( 50000X) 图 8 RRA 10min 工艺晶界组织( 50000X) 图 9 RRA20min 工艺晶界组织( 50000X)
关键词: 7475 铝合金; 双级时效; 回归再时效( RRA) ; 断裂韧性; 电导率
中图分类号: TG13, TG316
文献标识码: A
文章编号: 1005- 4898 ( 2005) 04- 0022- 05
Study on Aging Process for Large 7475 Aluminum Alloy Forgings
Key words: 7475 aluminum alloy; double aging, regression re- ag ing ( RRA ) ; fracture toughness; electrical conductivity
7475 铝合金属 Al- Zn- Mg- Cu 系超高强铝合 金, 由于其具有高的比强度和硬度、易于加工等优 点, 而成为航空航天领域中重要的材料之一。近几 十年来, 国内外学者对高强铝合金的热处理工艺进 行了大量的研究, 并取得了一定的进展11, 22。单级 时效中的峰值时效( T 6) 工艺可以得到最高的强度, 但断裂韧性和抗应力 腐蚀性能较差; 双级时效以 T76 和 T73 最为典型13~ 52, 这两种工艺大大改善了 合金的断裂韧性和抗应力腐蚀性能, 但是均大量牺 牲了强度。近二十年来各国学者对三级时效, 即回 归再时效( RRA) 工艺进行了深入研究, 发现其在使
5铝加工6
科苑论坛
2005 l 4 总第 163 期
7475 铝合金大型锻件时效工艺研究
董显娟, 李红英
( 中南大学材料科学与工程学院, 湖南 长沙 410083)
摘要: 测定了 7475 铝合金双级时效及回归再时效( RRA) 工 艺状态下 的常规拉伸 性能和电 导率, 并通 过标准 三点 弯和圆周切口圆柱试验测定各 时效 工艺的 断裂 韧性。从 而研 究双级 时效 和 RRA 工艺对 常规 力学 性能, 断 裂韧 性, 电导率和微观组织的影响, 结果发现回归再时效工艺并不适用于 7475 铝合金大型锻件的生产实践。
442. 8
31. 63
27. 34
47. 28
9
115e @ 7h; 185e @ 13h
417. 8
33. 16
32. 20
48. 14
10
回归再时效
11
T6; 200 e @ 5min; 120 e @ 24h T6; 200 e @ 10min; 120 e @ 24h
552. 9 552. 9
5铝加工6
115 e , 8h: 第二级时效温度分别取 155 e 、170 e , 185 e , 每个温度点取三个时效时间 7h, 10h, 13h。 回归再时效处理研究了在 200 e 下回归 5min、lOmin 和 20mim 的时效工艺。
表1
合金化学成分( 质量分数% )
Si Fe Cu Mn Mg Cr Ni Zn Ti Al 0. 070 0. 18 1. 62 0. 34 2. 51 0. 15 0. 05 3. 86 0. 028 Bal.
常规拉伸试验在 CSS- 44100 万能电子拉伸试 验机上进行, 试 样按国标 GB/ T16865- 97162 选取, 取长向( L) 为拉伸试验方向, 与断裂韧性测试中裂
纹扩展方向一致, 以利于性能比较。采用标准三点
弯曲试样测定断裂 韧性172, 取试样 方向为短 横向 ( S- L) , 尺寸按标准 1: 2: 4 加工。还通过圆周切 口圆柱试样 试验182 ( 即/ V0 形环 试棒) 测 定断裂 韧 性, 拉伸方向亦为 L 向, V 型试样中间 / V0 环形 的开 角 保证 在 60 ? 0. 2 e 精 度 内。一 些 研 究 发 现192, 7 系合金的抗应力腐蚀能力与电导率是密切 相关的, 电导率越高, 其抗应力腐蚀性能越好。所 以可以通过测定电导率来判定抗应力腐蚀性能, 电 导率试验在 SIGMATEST2. 068 测试仪上进行。
图 2 断裂韧性对比曲线( 三 点弯试验)
图 3 断裂韧性对比曲线( V 型试样)
# 24 #
