CMOS图像传感器原理及应用
cmos图像传感器原理
cmos图像传感器原理CMOS图像传感器原理。
CMOS图像传感器是一种集成了图像传感器和信号处理电路的器件，它是数字摄像头和手机摄像头中最常用的一种传感器。
CMOS图像传感器具有低功耗、集成度高、成本低等优点，因此在数字摄像头、手机摄像头、监控摄像头等领域得到了广泛应用。
CMOS图像传感器的工作原理主要包括光电转换、信号放大和数字输出三个步骤。
首先，当光线照射到CMOS图像传感器上时，光子被转换成电子，并被储存在每个像素的电容中。
然后，通过信号放大电路将电荷信号转换成电压信号，并进行放大处理。
最后，经过A/D转换器将模拟信号转换成数字信号，输出给后续的图像处理电路。
CMOS图像传感器的核心部件是像素阵列，它由许多个像素单元组成。
每个像素单元包括光电转换器、信号放大器和采样保持电路。
当光线照射到像素阵列上时，每个像素单元都会产生对应的电荷信号，然后通过列选择线和行选择线的控制，将信号读取出来，并传输给信号放大电路进行放大处理。
CMOS图像传感器的优势在于集成度高、功耗低、成本低、易于制造等特点。
与传统的CCD图像传感器相比，CMOS图像传感器不需要额外的模拟信号处理电路，因此在集成度上有很大的优势。
另外，CMOS图像传感器的功耗较低，适合于移动设备和便携式设备的应用。
此外，CMOS图像传感器的制造工艺相对简单，成本较低，可以大规模生产，满足市场需求。
在实际应用中，CMOS图像传感器不仅应用于数字摄像头和手机摄像头中，还广泛应用于医疗影像、工业检测、安防监控等领域。
随着科技的不断进步，CMOS图像传感器的分辨率、灵敏度和集成度将会不断提高，为各种应用领域带来更加优质的图像传感器解决方案。
总的来说，CMOS图像传感器作为一种集成度高、功耗低、成本低的图像传感器，具有广泛的应用前景。
随着技术的不断进步，它将会在数字摄像头、手机摄像头、医疗影像、工业检测、安防监控等领域发挥越来越重要的作用。
CMOS图像传感器
ＣＭＯＳ图像传感器1. CMOS 图像传感器ＣＭＯＳ图像传感器于８０年代发明以来，由于当时CMOS工艺制程的技术不高，以致于传感器在应用中的杂讯较大，商品化进程一直较慢。
时至今日，CMOS 传感器的应用范围也开始非常的广泛，包括数码相机、PC Camera、影像电话、第三代手机、视讯会议、智能型保全系统、汽车倒车雷达、玩具，以及工业、医疗等用途。
在低档产品方面，其画质质量已接近低档CCD的解析度，相关业者希望用CMOS器件取代CCD的努力正在逐渐明朗。
CMOS传感器有可细分为：被动式像素传感器CMOS与主动式像素传感器CMOS。
CMOS图像传感器是多媒体产品中不可或缺的重要器件之一，也是数码相机、监控设备、图像采集设备中的核心器件。
CMOS的全称是Complementary Metal-Oxide Semiconductor，有"互补金属氧化物半导体"的意思。
随着数码相机、手机相机的兴起以及对图像质量要求的不断提高，更加突显了图像传感器的重要作用。
2. CMOS图像传感器的工作原理CMOS采用感光元件作为影像捕获的基本手段，感光元件的核心都是一个感光二极管，该二极管在接受光线照射之后能够产生输出电流，而电流的强度则与光照的强度对应但在周边组成上。
CMOS感光元件的构成就比较复杂，除处于核心地位的感光二极管之外，它还包括放大器与模数转换电路，每个像点的构成为一个感光二极管和三颗晶体管，而感光二极管占据的面积只是整个元件的一小部分，造成CMOS传感器的开口率远低（开口率：有效感光区域与整个感光元件的面积比值）；这样CMOS感光元件所能捕捉到的光信号明显小于，灵敏度较低；体现在输出结果上，就是CMOS传感器捕捉到的图像内容不太丰富，图像细节丢失情况严重且噪声明显，这也是早期CMOS传感器只能用于低端场合的一大原因。
CMOS开口率低造成的另一个麻烦在于，随着它的像素点密度的提高，感光元件的比重面积将因此缩小，而CMOS开口率太低，有效感光区域小得可怜，图像细节丢失情况会愈为严重。
CMOS图像传感器的基础与应用
1.图像传感器的历史——从真空摄像管到CCD/CMOS图像传感器1.1 图像传感器的诞生在图像传感器出现前，胶片是唯一记录保存图像的工具，而胶片所保存的图像在远距离传输以及后期处理方面存在着难以逾越的障碍。
而图像传感器的目的是将拍摄的图像转化为电信号进行远距离传输、保存以及数字化保存和后期处理。
那么图像传感器又是何时出现在人们生活中的呢？最早登场的是1923年由V.K.兹沃雷金发明的光电摄像管，它是利用在真空中可自由操作电子运动的性质制作的。
如图1.1所示，在真空管中放置的云母板上面涂抹具有光电效应的铯（Cs），光线通过镜头在云母板上成像，此处产生的电荷，经等死放出的电子书进行扫描，取出信号电流。
此后，一个又一个的改良感光度的摄像管被发明，如超正析摄像管（1946年），光导摄像管，硒砷碲摄像管，雪崩倍增靶（HARP）摄像管等，逐渐担任产生电视图像的角色。
从原理可知，摄像管无法做到接通电源后立即工作，且工作电压高，功耗大，因燃烧寿命短等缺点。
在以后的日子里，摄像管会被固态图像传感器取代。
1.2 固态图像传感器（Solid-State Image Sensor）用于晶体管或者IC得Si（硅）等半导体材料，具有将接受的光转换成电的光电变换性质。
如果把单片IC基台的硅基板作为摄影面，并有规则的排列光电二极管（photodiode），然后依次将光电二极管的光电流以某种方式取出，则此基板具有了图像传感器的功能。
最早可以产生图像，以像素平面排列的固态图像传感器，其构造与目前的CCD不同。
例如发表于1966年的光敏晶体管平面排列的图像传感器；1967年发表了将光电二极管以平面矩阵排列，利用扫描脉冲与MOS晶体管，以XY地址方式取出信号的方法。
这种方法虽然实现了实用化，但在与CCD的竞争中失败，成为后来的CMOS传感器的原型。
1.3 CCD图像传感器1969年，CCD（Charge Coupled Device,电荷耦合器件）由美国贝尔实验室的维拉·博伊尔（Willard. S. Boyle）与乔治·史密斯（George. E. Smith）所发明，两位发明者也因此获得了2009年诺贝尔新物理学奖。
图像传感器的原理和应用
图像传感器的原理和应用1. 图像传感器的简介图像传感器是一种将光信号转化为电信号的设备，广泛应用于数码相机、智能手机、监控摄像头等设备中。
图像传感器的原理是基于光电效应，通过感光元件将光信号转化为电荷或电压信号，进而生成数字图像。
2. 图像传感器的工作原理图像传感器主要由感光元件、信号放大电路、ADC（模数转换器）等组成。
下面是图像传感器的工作原理的详细解释：2.1 感光元件感光元件是图像传感器的核心部分，主要有两种类型：CCD（电荷耦合器件）和CMOS（互补金属氧化物半导体）。
两者的原理稍有不同：•CCD：CCD感光元件是由一系列光敏二极管组成的阵列，每个光敏二极管负责感受一个像素点的光信号，并将其转化为电荷信号，然后通过移位寄存器的方式将信号逐行传输至信号放大电路。
•CMOS：CMOS感光元件是通过将每个像素点与一个放大器结合在一起实现的。
每个像素点都有自己的放大器和ADC，可以独立处理光信号并将其转化为电压信号。
CMOS感光元件相比于CCD更加集成化，具有低功耗和快速读出等优势。
2.2 信号放大电路信号放大电路主要用于放大感光元件输出的电荷或电压信号，以增强信号的强度。
放大后的信号用于提供给ADC进行模数转换。
2.3 ADC（模数转换器）ADC是将模拟信号转化为数字信号的关键部件。
感光元件的输出信号是模拟信号，需要通过ADC转换为数字信号以供后续使用或存储。
ADC的精度对图像质量有着重要的影响。
3. 图像传感器的应用图像传感器已经广泛应用于各个领域，下面列举了几个常见的应用场景：3.1 数码相机数码相机是最常见的图像传感器应用之一。
图像传感器通过感受光信号并转化为数字信号，进而生成数码照片。
现代数码相机普遍采用CMOS感光元件，可以实现高分辨率、高速连拍等功能。
3.2 智能手机智能手机中的主摄像头和前置摄像头都采用了图像传感器。
图像传感器的高感光度和高分辨率可以提供出色的拍照和摄像体验，使得智能手机成为了人们日常拍照的主要设备之一。
简述cmos图像传感器的工作原理及应用
简述cmos图像传感器的工作原理及应用CMOS图像传感器是一种用于转换光信号为电子信号的器件，可以将光学图像转换成数字图像，其工作原理是基于光电效应和集成电路技术。
CMOS图像传感器由图像传感单元阵列和信号处理单元组成。
图像传感单元阵列由大量的光敏单元组成，每个光敏单元具有一个光感受器和一个电荷积累器，用于将光信号转换为电荷，并对图像进行采样。
每个光敏单元相邻之间通过衬底电位的设置实现光电转换效应。
信号处理单元负责将电荷转换为电压、放大、采样和数字化。
CMOS图像传感器的工作原理如下：当光照射到光敏单元上时，光敏单元中的光感受器将光信号转化为电荷。
电荷通过电场的作用从光感受器向电荷积累器偏移，并在电荷积累器中积累。
一旦接收到光信号并完成电荷积累后，将在传感器的特定位置产生电压信号。
然后，信号处理单元会将电荷转换为电压，并对图像进行放大、采样和数字化处理。
最后，图像传感器将数字图像通过数据接口发送给外部设备。
CMOS图像传感器具有以下几个优点：1. 集成度高：CMOS图像传感器可以集成在单个芯片上，因此可以实现小尺寸和轻量化，适合于集成在各种移动设备中。
2. 低功耗：CMOS图像传感器的功耗相对较低，可以延长设备的电池寿命。
3. 成本低：相比于传统的CCD图像传感器，CMOS图像传感器的制造工艺更简单，成本更低。
4. 高速读取：CMOS图像传感器可以实现高速连续拍摄，适用于高速摄影和视频录制等应用。
5. 可编程性强：CMOS图像传感器的信号处理单元可以通过软件配置进行调整和优化，实现更灵活的图像处理。
CMOS图像传感器在各个领域都有广泛的应用，包括但不限于以下几个方面：1. 摄像头和视频监控：CMOS图像传感器可以应用于手机摄像头、数码相机、安防摄像头等领域，实现图像和视频的捕捉和处理。
2. 机器视觉和工业自动化：CMOS图像传感器可以应用于机器视觉系统中，用于图像的识别、测量和检测，广泛应用于工业自动化、智能制造等领域。

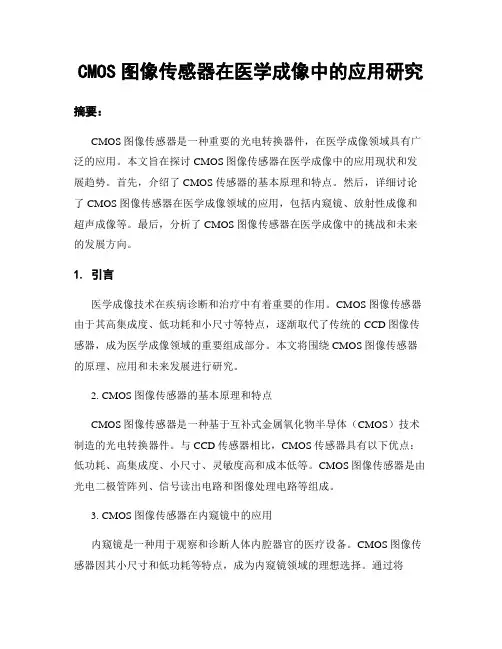

CMOS图像传感器在医学成像中的应用研究
CMOS图像传感器在医学成像中的应用研究摘要：CMOS图像传感器是一种重要的光电转换器件，在医学成像领域具有广泛的应用。
本文旨在探讨CMOS图像传感器在医学成像中的应用现状和发展趋势。
首先，介绍了CMOS传感器的基本原理和特点。
然后，详细讨论了CMOS图像传感器在医学成像领域的应用，包括内窥镜、放射性成像和超声成像等。
最后，分析了CMOS图像传感器在医学成像中的挑战和未来的发展方向。
1. 引言医学成像技术在疾病诊断和治疗中有着重要的作用。
CMOS图像传感器由于其高集成度、低功耗和小尺寸等特点，逐渐取代了传统的CCD图像传感器，成为医学成像领域的重要组成部分。
本文将围绕CMOS图像传感器的原理、应用和未来发展进行研究。
2. CMOS图像传感器的基本原理和特点CMOS图像传感器是一种基于互补式金属氧化物半导体（CMOS）技术制造的光电转换器件。
与CCD传感器相比，CMOS传感器具有以下优点：低功耗、高集成度、小尺寸、灵敏度高和成本低等。
CMOS图像传感器是由光电二极管阵列、信号读出电路和图像处理电路等组成。
3. CMOS图像传感器在内窥镜中的应用内窥镜是一种用于观察和诊断人体内腔器官的医疗设备。
CMOS图像传感器因其小尺寸和低功耗等特点，成为内窥镜领域的理想选择。
通过将CMOS图像传感器与光学透镜组件相结合，可以实现对人体内部器官的高清晰度成像。
此外，CMOS图像传感器还可以提供实时图像传输和便携式设备的设计，为医生提供了更多的便利。
4. CMOS图像传感器在放射性成像中的应用放射性成像是一种利用放射性核素来观察生物体内部功能和结构的技术。
CMOS图像传感器用于放射性成像可以提供更高的灵敏度和空间分辨率。
通过与放射性核素结合，CMOS传感器可以实现放射性成像的定位和跟踪，为疾病的早期诊断和治疗提供了重要的支持。
5. CMOS图像传感器在超声成像中的应用超声成像是一种使用超声波探测器观察和诊断人体内部结构的无创检测技术。
CMOS图像传感器原理及应用
模数转换器：将放大后的电信号转换为数字信号
像素阵列：由许多像素组成，每个像素包含光电二极管和放大器
光电二极管：将光信号转换为电信号
光子进入CMOS图像传感器，被光电二极管吸收
光电二极管将光子转换为电子，形成电荷
电荷被存储在像素内的电容器中
电荷通过读取电路读取，转换为数字信号
材料替代：采用新型材料替代传统材料，降低生产成本
工艺优化：不断优化生产工艺，降低生产成本
技术进步：CMOS图像传感器技术不断进步，成本逐渐降低
规模效应：随着市场需求的扩大，生产规模逐渐扩大，成本降低
竞争加剧：市场竞争加剧，厂商为了抢占市场份额，降低成本
汇报人：XX
感谢您的观看
CMOS图像传感器在数码相机中的应用，使得相机能够捕捉到高质量的图像
CMOS图像传感器在数码相机中的应用，使得相机能够实现自动对焦、自动曝光等功能
CMOS图像传感器在数码相机中的应用，使得相机能够实现高速连拍、高感光度等功能
添加标题
添加标题
添加标题
添加标题
特点：具有高灵敏度、高动态范围、低功耗等优点
应用领域：广泛应用于安防监控、交通监控、工业监控等领域
工作原理：通过CMOS图像传感器捕捉图像信号，经过处理后输出视频信号
发展趋势：随着技术的发展，CMOS图像传感器在监控摄像头中的应用将更加广泛和深入。
应用领域：医疗影像设备是CMOS图像传感器的重要应用领域之一
应用设备：包括X射线机、CT扫描仪、MRI扫描仪等
CMOS图像传感器在像素读取过程中，每个像素单独进行光电转换，不需要扫描整个阵列，从而降低功耗。
CMOS图像传感器内部逻辑电路采用亚阈值电平工作，功耗较低。
简述cmos图像传感器的工作原理及应用
简述CMOS图像传感器的工作原理及应用1. 工作原理CMOS图像传感器（CMOS Image Sensor）作为一种常见的图像采集装置，在各种电子设备中被广泛应用。
它的工作原理主要包括以下几个步骤：1.1 光电转换当光线照射到CMOS图像传感器上时，光子会与图像传感器中的感光单元发生相互作用。
每个感光单元由一个光电二极管和一个储存电荷的电容器组成。
光电二极管的特殊结构使得它能够将光子转化为电荷。
1.2 电荷收集当感光单元吸收到光子后，光电二极管中的电子将被释放出来并存储在电容器中。
这个过程称为电荷收集。
光线越强，释放的电子就越多，储存在电容器中的电荷也就越多。
1.3 信号放大和采集为了确保图像的准确性和清晰度，接下来对储存的电荷进行放大和采集。
在CMOS图像传感器中，每个感光单元都有相应的输出线路，将电荷转化为电压信号，并经过放大电路进行信号放大。
1.4 数字转换放大后的模拟信号需要经过模数转换器（ADC）进行转换，将模拟信号转化为数字信号。
数字信号可以直接处理、存储和传输。
1.5 数据处理经过数字转换后，图像数据可以进行相关处理，如去噪、增强、压缩等。
处理后的图像可以输出到显示屏、存储设备或其他外部设备进行应用。
2. 应用2.1 摄像头CMOS图像传感器在摄像头中得到了广泛应用。
由于其低功耗、高集成度和成本效益等特点，CMOS图像传感器取代了传统的CCD图像传感器，成为主流的图像采集技术。
摄像头的应用领域包括智能手机、监控摄像机、数码相机等。
2.2 自动驾驶CMOS图像传感器在自动驾驶系统中发挥着重要的作用。
它可以捕捉到路面上的图像信息，识别道路标志、车辆、行人等障碍物，并将这些数据传输给自动驾驶系统进行处理和决策，从而实现自动驾驶功能。
2.3 医学影像在医学影像领域，CMOS图像传感器可以用于X光成像、透视成像和内窥镜等诊断设备中。
它可以高效地捕捉和记录患者的影像信息，帮助医生进行疾病的诊断和治疗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
暗电流
• 所谓暗电流，就是在没有入射光时光电二极管所释放的电流量， 一个被隔离的反向偏置的光电二极管即使在没有任何光照的条件 下，也会产生放电现象。
实用文档
快门模式
• 快门对于CMOS图像传感器而 言是很重要的，通过电子快门 的方式可以控制CMOS图像传 感器的积分时间。对于CMOS 图像传感器而言，通常有两种 快门的机制：卷帘式快门（ Rolling Shutter）和全局式快 门（Global Shutter）。
CMOS图像传感器的原理与 应用
实用文档
主要内容：
• CMOS图像传感器的组成 • CMOS图像传感器的像素阵列 • CMOS图像传感器的基本工作流程 • CMOS图像传感器的关键参数 • CMOS图像传感器与CCD图像传感器的比较 • CMOS图像传感器件的应用
实用文档
实用文档
CMOS图像传感器的组成
• 随着CMOS图像传感器的发展，可以细分为很多类，这里 我们依照像素不同类型来分，就可分为两大类：一类是无 源像素传感器（CMOS-PPS），另一类是有源像素传感器 （CMOS-APS）。
实用文档
• 无源像素传感器
在无源像素传感器的像素单元中包括一个光二 极管(PhotoDiode)和一个MOS管，MOS管作 为行选(RowSeleet)开关.
像传感器和CMOS图像传感器 的结构，放大器的位置和数量 是最大的不同之处 。
实用文档
• 性能差异： • 由于构造上的基本差异，我们可以表列出两者在性能上的表现的不同点。 • CCD图像传感器的特色在于充分保持信号在传输时不失真（专属通道设计），透
过每一个像素集合至单一放大器上再做统一处理，可以保持数据的完整性。 • CMOS图像传感器的制程比较简单，没有专属通道的设计，因此必须先行放大再
分辨率
• 先来说一下像素： 像素，即是影像最基本的单位。也就是说将影像放大到不能 • 再将它分割的影像单位。 而分辨率，是在一个特定的区域内共有多少个像素单位， • 该词最早是用来说明工程中单位长度所撷取到『点』的数目，对应在单位上就成了 • dpi (dot per inch)。常见单位有： • EPI:每一平方英寸共有多少单位数(element per inch)。 • DPI:每一平方英寸共有多少点数(dot per inch)。 • PPI:每一平方英寸共有多少像素数(pixel per inch)。 • LPI:每一平方英寸共有多少条线(line per inch)。 • 胶片式照相机一般使用35毫米的胶卷。解像度在数百万到一千万点。但是，胶 • 片经镜头所拍下的成像。有时还比不上100万像素档次的数码相机。100万像素档次 • 的数码相机，拍摄1024x768点阵的画像，经高解像度的打印机打印，解像度为每毫 • 米3到4点（解像度可用点数来表示）。另一方面，胶片经镜头所拍下的成像每毫米 • 3-14点。受我们用肉眼所能鉴别的限制，这种程度的解像度没有太大的区别。
• 组成： • CMOS图像传感器的原
理如图所示，通常由像 敏单元阵列、行驱动器 、列时序控制逻辑、 A/D转换器、数据总线 输出接口、控制接口等 几部分组成，这几部分 通常都被集成在同一块 硅片上。
实用文档
CMOS图像传感器的像素阵列
• CMOS图像传感器的像素阵列由大量相同的像素单元组成 ，这些相同的像素单元是传感器的关键部分。
实用文档
CMOS图像传感器的关键参数
衡量CMOS图像传感器性能的参数有很多,下面对这些 参数做简单的介绍: • 感光度 • 分辨率 • 暗电流 • 噪声特性 • 动态范围 • 快门方式
实用文档
ISO感光度
• ISO值是用来表பைடு நூலகம்传统相机所 使用底片的感光度。当ISO数值 愈大时，感光度就愈大。
实用文档
整合各个像素的数据。 • 整体来说，CCD图像传感器与CMOS图像传感器两种设计的应用，反应在成像效
果上，形成包括ISO感光度、制造成本、分辨率、噪声与耗电量等，不同类型的差 异： • 1、ISO感光度差异： • 2、成本差异 • 3、分辨率差异 • 4、噪声差异 • 5、耗电量差异 • 6、随机读取
实用文档
噪声特性
• 由于数码相机本身采用大量的 电子器材，所拍摄的影像质量 很容易受到电子原件的电磁溢 波干扰，CMOS图像传感器上 残存的能量以及运作环境温度 升高（机体运作时间过久）所 产生的自然噪声。这些噪声会 被纪录在你所拍摄的影像画面 中，你可以透过单一色调的拍 摄（黑色）做为观察Noise的指 标。
随机读取
动态范围
• 图像传感器的动态范围通常可 定义为：传感器最大的非饱和 信号与暗条件下噪声均方差之 比。
• 一般来说，具有较宽动态范围 的传感器可以探测更宽的场景 照度范围，从而可以得到具有 更多细节的图像。
实用文档
CMOS图像传感器与CCD图像传感器的比较
• 感光组件的区别： • 放大器位置和数量:比较CCD图
实用文档
• 有源像素传感器
这种有源像素传感器的像素单元通常称为3-T(3-Trnasistor) 结构，在像素单元中，除一个光二极管外，还包括一个重 置(Reset)MOS管、一个源极跟随器(Source Follower) MOS管和一个行选MOS管。
实用文档
CMOS图像传感器的基本工作流程
1.发生光电效应。 2.行选择逻辑单元选通相应的行 像素单元。 3.信号通过各自所在列的信号总 线传输到对应的模拟信号处理单 元以及A/D转换器。
实用文档
• 差异总结及前景展望： • 由于构造上的基本差异，我们可以表列出两者在性能上的表现之不
同。CCD图像传感器的特色在于充分保持信号在传输时不失真（专属 通道设计），透过每一个像素集合至单一放大器上再做统一处理，可 以保持数据的完整性；CMOS图像传感器的制程比较简单，没有专属 通道的设计，因此必须先行放大再整合各个画素的数据。新一代的 CCD朝向耗电量减少作为改进目标，以期进入手机摄像头的移动通讯 市场；CMOS系列，则开始朝向大尺寸面积与高速图像处理芯片整合 ，借由后续的图像处理修正噪声以及画质表现，CMOS未来跨足高阶 的影像市场产品，前景可期。
实用文档
卷帘式快门
全局式快门优点在于拍摄运 动物体不会失真。 卷帘式快门的优点在于没有 采样保持单元，结构简单噪 音低。
全局式快门
实用文档
卷帘式快门
• 读取方式： • 根据快门方式有所不同，
CMOS图像传感器的像素信号 读取有两种方式，即扫描读取 方式和随机读取方式，如图所 示。
扫描读取
实用文档
