综合布线规范
综合布线规范

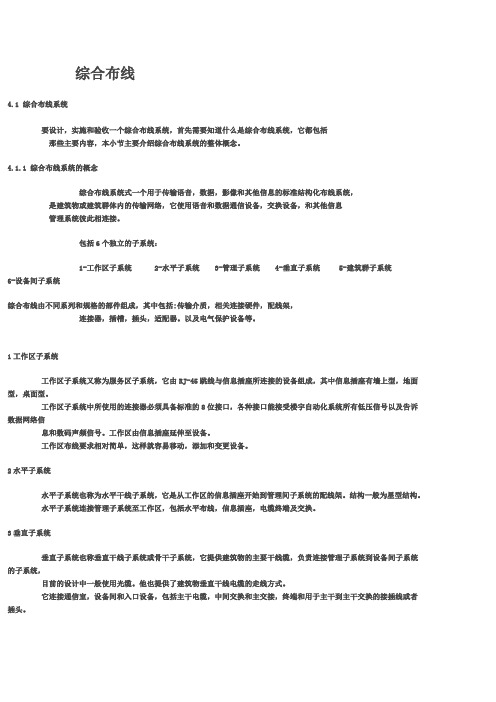

综合布线4.1 综合布线系统要设计，实施和验收一个综合布线系统，首先需要知道什么是综合布线系统，它都包括那些主要内容，本小节主要介绍综合布线系统的整体概念。
4.1.1 综合布线系统的概念综合布线系统式一个用于传输语音，数据，影像和其他信息的标准结构化布线系统，是建筑物或建筑群体内的传输网络，它使用语音和数据通信设备，交换设备，和其他信息管理系统彼此相连接。
包括6个独立的子系统：1-工作区子系统 2-水平子系统 3-管理子系统 4-垂直子系统 5-建筑群子系统 6-设备间子系统综合布线由不同系列和规格的部件组成，其中包括:传输介质，相关连接硬件，配线架，连接器，插槽，插头，适配器。
以及电气保护设备等。
1工作区子系统工作区子系统又称为服务区子系统，它由RJ-45跳线与信息插座所连接的设备组成，其中信息插座有墙上型，地面型，桌面型。
工作区子系统中所使用的连接器必须具备标准的8位接口，各种接口能接受楼宇自动化系统所有低压信号以及告诉数据网络信息和数码声频信号。
工作区由信息插座延伸至设备。
工作区布线要求相对简单，这样就容易移动，添加和变更设备。
2水平子系统水平子系统也称为水平干线子系统，它是从工作区的信息插座开始到管理间子系统的配线架。
结构一般为星型结构。
水平子系统连接管理子系统至工作区，包括水平布线，信息插座，电缆终端及交换。
3垂直子系统垂直子系统也称垂直干线子系统或骨干子系统，它提供建筑物的主要干线缆，负责连接管理子系统到设备间子系统的子系统，目前的设计中一般使用光缆。
他也提供了建筑物垂直干线电缆的走线方式。
它连接通信室，设备间和入口设备，包括主干电缆，中间交换和主交接，终端和用于主干到主干交换的接插线或者插头。
4管理子系统管理子系统由交接，互连和I/O组成。
管理间是楼层的配线间，管理子系统为其他子系统互连提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架，交换机，等网络设备，以及机柜和电源等。
新版综合布线施工规范标准
新版综合布线施工规范标准综合布线施工规范标准一、管道材料选择和施工要求1、水平子系统水平子系统的走线管道分为两部分：一部分是每层楼内放置水平传输介质的总线槽，另一部分是将传输介质引向各房间信息接口的分线管或线槽。
总线槽与分线槽或线管之间需要有过渡连接。
总线槽的宽度与高度比例应为3:1，线槽中放置的双绞线不应超过三层。
线槽中放置的双绞线密度过大会影响底层双绞线的传输性能。
在水平线槽的转弯处，应有垫衬以减小拉线时的摩擦力。
根据EIA/TIA569标准，超五类4对非屏蔽双绞线的弯曲半径应不小于线径的8倍。
最新标准认为，弯曲半径大于线径的4倍已可以满足传输要求。
但是，保持足够大的弯曲半径可以保证系统的传输性能。
因此，在转弯处应留有足够大的空间以保证双绞线有充分的弯曲半径。
线槽或线管应采用镀锌铁槽或铁管。
双绞线和光纤对安装有不同的要求。
对于需要传输高速数据的超五类线，垂直竖井内的线槽应仔细考虑双绞线的固定，以避免牵拉力过大导致影响线缆的传输性能。
2、缆线的敷设和保护方式检验缆线应按以下要求敷设：缆线的型式、规格应与设计规定相符。
缆线的布放应自然平直，不得产生扭曲、打圈接头等现象，不应受外力的挤压和损伤。
缆线两端应贴有标签，应标明编号，标签书写应清晰、端正和正确。
标签应选用不易损坏的材料。
缆线终接后，应有余量。
交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
缆线的弯曲半径应符合以下规定：1）非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；2）屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的6~10倍；3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4）光缆的弯曲半径应至少为光缆外径的15倍。
电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求。
在暗管或线槽中缆线敷设完毕后，应在信道两端出口处用填充材料进行封堵。
综合布线规范技术要点
综合布线规范技术要点
1.规划和设计阶段：
-在进行综合布线前，需要进行详细的规划和设计，考虑建筑物的结构、布局、用户需求等因素，确定布线的路径和布置方式。
2.网络布线要求：
-网络布线一般采用屏蔽双绞线（UTP）或光纤，选择合适的介质和线缆类型，根据具体需求决定传输速率和带宽要求。
-网络布线时需要考虑信号干扰和传输距离等因素，避免与电源线、照明线等干扰源靠近或串扰。
3.机房布线要求：
-机房是布线的核心区域，布线时需要合理规划机柜、机架、配线架等设备的布置和排列，便于维护和管理。
-在机房内进行布线时，需要遵守安全规范，严格控制布线的长度和弯曲半径，避免信号损失和线缆破损。
4.增强类布线要求：
- 在一些需要高速数据传输的场景中，如数据中心和服务器房，通常会采用增强类布线，如Cat 6A和Cat 7线缆，以支持更高的传输速率和带宽。
-增强类布线时，需要采取更严格的设计和安装措施，保证信号传输的稳定性和可靠性，如减少电磁干扰、增加接地措施等。
5.标准化布线接口：
-综合布线中，需要使用统一的标准化接口，如RJ45插座和LC光纤
连接器，确保不同设备之间的互连和兼容性。
-在进行布线时，需要按照标准规定的接口类型和配线方式进行连接，避免错误的布线或连接方式导致信号损失或不稳定。
6.标识和记录：
-同时，需要建立良好的文档记录，包括布线图、端口连接表等，方
便日后查阅和维护。
以上仅为综合布线规范技术要点的简要介绍，实际布线中还有许多细
节需要注意和遵守。
在进行综合布线时，应该选择具备相关资质和经验的
专业团队进行设计和施工，确保布线的质量和可靠性。
综合布线工程设计规范
综合布线工程设计规范随着信息化时代的深入发展，数据中心、企业、机构、商场、学校等大型建筑都急需稳定、高效、灵活的通信网络。
在布线系统的设计与规划中，综合布线工程是建立这一种网络的重要基础。
本文将为大家详细介绍综合布线工程设计规范。
一、综合布线工程简介综合布线是一种协调各种电信、监控、音视频、计算机网络的布线，以适应不同的信息化环境。
综合布线的设计旨在提高网络通信的效率、稳定性和可维护性。
由于综合布线在网络建设中的重要性，因此在综合布线的设计过程中需要技术、规范等多方面因素的考虑。
二、综合布线工程设计规范1、范围和概述综合布线工程涉及到各种电信、监控、音视频、计算机网络的布线，包括配线区、机房、数据中心、商场、学校、医院等各类建筑。
工程设计应当协调各系统的布线，大幅提高网络通信的效率、稳定性和可维护性。
2、技术要求综合布线工程在设计和施工中应当依据行业标准、行业规范、用户实际需求等进行，确保设计规范合理、可行。
3、系统划分将网络通信系统划分为电子设备、传输介质和外部接口3个部分。
其中，电子设备包括交换机、路由器、中继器、服务器、传真、打印机等；传输介质包括光纤、双绞线、同轴电缆、光缆等；外部接口包括电话、电视、安防系统等。
4、接线系统接线系统是综合布线系统的核心，要满足以下要求：（1）线缆的选择要符合要求，并保证必要的支架和保护件；（2）接线系统应当具有一定的容错能力和灵活性；（3）连接器及其配套配件应当选用合适材料和结构。
5、管道系统为了保护线缆和整个综合布线系统，管道系统必须有一定的承载能力和合适的安装方法。
安装位置应考虑到物理隔离、异物排除和安全要求，并应该利用安装空间的物理特性合理设计引上结构。
6、标识系统标识系统是维护和管理综合布线系统的关键。
它应该包括设备标识、线缆标识、端口标识、机房标识、楼层标识等，并与主安装计划相匹配。
这有助于提高维护效率和系统可靠性。
7、综合布线系统的信息分类根据综合布线系统的信息分类，可以将系统分为内部信息和外部信息两种。
工程综合布线方案设计规范
工程综合布线方案设计规范一、概述为了保障工程综合布线方案设计的可靠性、安全性、高效性和节能性，制定本规范。
本规范适用于工业厂区、办公楼、商业中心等建筑综合布线的设计，保障电力、通信、安防、自控等系统的合理布设和良好运行。
二、设计目标1. 可靠性：工程综合布线方案设计应保障设备运行的可靠性，减少故障率，延长设备寿命。
2. 安全性：工程综合布线方案设计应符合国家安全规范，建立可靠的短路保护、过载保护和接地保护机制。
3. 高效性：工程综合布线方案设计应保障设备运行的高效性，提高生产效率和工作效率。
4. 节能性：工程综合布线方案设计应合理布置用电设备，降低能耗，提高能源利用率。
三、设计步骤1. 确定需求：根据建筑类型和功能需求，确定工程综合布线的需求。
包括电力、通信、安防、自控等系统。
2. 布线规划：根据需求确定不同系统的布线方案，包括主干线路、分支线路的布置方式。
3. 设备选型：根据需求确定不同系统所需的设备，包括配电柜、通信设备、安防设备、自控设备等。
4. 立体规划：对建筑结构和空间进行立体规划，确定各系统设备的布设位置和布线路径。
5. 确定材料：根据需求和规划确定不同系统所需的材料，包括电缆、管道、配电箱、插座等。
6. 综合设计：对各系统进行综合设计，保障各系统相互协调、相互配合。
四、电力系统布线设计1. 电缆选型：根据电力系统负荷和传输距离确定电缆的截面和材质。
2. 线路布置：根据建筑结构和空间进行电力线路的布置，合理规划主干线路和分支线路。
3. 接地设计：进行接地设计，保障设备的安全运行。
4. 配电箱设置：确定合理的配电箱的位置和布置方式，保障供电的稳定和安全。
五、通信系统布线设计1. 光纤布线：根据通信系统传输距离和带宽需求确定光纤的类型和数量。
2. 网线布线：根据网络系统负荷和传输距离确定网线的类型和数量。
3. 通信设备布设：确定通信设备的布设位置和布线路径，保障通信系统的稳定和高效运行。
综合布线系统工程规范
综合布线系统工程规范在现代信息技术高速发展的时代背景下，综合布线系统成为各行业中不可或缺的基础设施之一。
它作为数据传输与通信的核心，为各类企业和机构提供可靠、高效、安全的通信环境。
然而，由于综合布线的复杂性和规范性要求，很多企业在工程实施中遇到了一系列问题，为此，本文将从设计、材料选择、施工以及验收等方面，对综合布线系统工程规范进行详细的论述和解析。
一、综合布线系统设计规范1.系统需求分析：在进行综合布线系统设计之前，必须充分了解系统使用环境和用户需求。
对用户所要求的数据传输速率、网络稳定性、数据安全性等要进行详细的分析，以确定系统性能指标和设计方案。
2.布线路径规划：根据建筑结构和功能要求，合理规划布线路径，并考虑网络未来的扩展和升级。
布线路径应尽量避免穿越电源线、高压线、强电线和电磁干扰源等区域，保证网络的稳定性和安全性。
3.光缆布置规范：光缆的布置必须符合弯曲半径的要求，并避免被机械压弯或其他物理损伤。
光缆的布置应符合信号传输的要求，避免信号衰减和串扰。
4.设备安装规范：设备的安装位置应便于维护和管理，同时避免与其他电气设备或强电线路相干扰。
安装过程中，要注意防静电处理和设备的接地，确保设备的稳定运行和数据的安全性。
二、综合布线系统材料选择规范1.电缆选用规范：在综合布线系统中，电缆是数据传输的关键环节。
在选用电缆时，应根据系统的需求和环境的特点，选择适用于室内或室外的电缆。
电缆的选用应符合国家相关标准，防止因低质量电缆引起的网络故障和安全事故。
2.连接器选择规范：连接器是综合布线系统中连接设备和电缆的关键部件，其质量和性能直接影响系统的稳定性和传输速率。
应选择符合国家标准的连接器，并确保连接质量和连接稳定性，避免因连接器失效引起的数据传输中断或信号丢失。
3.配线架和配线模块选用规范：配线架和配线模块是综合布线系统中的重要组成部分，其选择应符合系统设计要求和标准规范。
应考虑配线架的适用性、承载能力和防护性能，选择具有高质量、可靠性好的配线模块。
综合布线标准 gb50311
综合布线标准 gb50311综合布线标准 GB50311。
综合布线是建筑物内部的通信线路系统，它是建筑物内部通信设备之间相互连接的线缆系统。
综合布线标准 GB50311是我国对综合布线系统设计、安装、验收及运行维护等方面的规范，它的实施对于保障建筑物内部通信系统的正常运行，提高通信质量，降低建设和运营成本具有重要的意义。
综合布线标准 GB50311的制定，是为了规范综合布线系统的设计、安装、验收及运行维护等工作，保证综合布线系统的质量和可靠性。
该标准包括了综合布线系统的基本原理、设计要求、安装要求、验收规范、运行维护等内容，全面系统地规定了综合布线系统的各项工作。
在综合布线系统的设计阶段，应根据建筑物的实际情况和通信需求，合理设计布线系统的拓扑结构和线缆路径，确保布线系统的稳定可靠。
在安装阶段，应严格按照标准规定的要求进行线缆的敷设和连接，确保线缆的质量和连接的可靠性。
在验收阶段，应按照标准规定的验收规范进行验收工作，确保综合布线系统的性能符合设计要求。
在运行维护阶段，应按照标准规定的要求进行系统的运行维护工作，确保系统的稳定运行。
综合布线标准 GB50311的实施，对于提高综合布线系统的质量和可靠性具有重要的意义。
它规范了综合布线系统的设计、安装、验收及运行维护等工作，保证了系统的稳定可靠运行。
同时，它还降低了建设和运营成本，提高了通信质量，促进了信息化建设的发展。
总之，综合布线标准 GB50311是我国对综合布线系统设计、安装、验收及运行维护等方面的规范，它的实施对于保障建筑物内部通信系统的正常运行，提高通信质量，降低建设和运营成本具有重要的意义。
希望各相关单位严格按照该标准的要求进行工作，确保综合布线系统的质量和可靠性，推动信息化建设的发展。
综合布线系统工程设计规范
综合布线系统工程设计规范综合布线系统工程设计规范旨在为综合布线系统的科学设计，勘测，施工，安全检测和维护保险提供指导。
其中包括工程技术标准，施工规范、安全技术规范、维修和保养技术要求、材料技术要求和精度要求等内容。
一、布线系统总体目标布线系统的总体目标是为信息技术系统提供安全、可靠、高效、经济可行的数据和语音通信传输连接。
二、基本原则1、安全性：遵守有关法律法规，保证安全性，不影响常规操作；（2）可靠性：信号传输可靠，电气连接、电缆连接要稳定，同时具备可扩展性；（3）高效性：采用高性能的技术、设备和通信系统，保证灵活的使用性；（4）经济性：系统设计考虑性价比，并考虑可扩展性和未来发展；（5）环保要求：合理设计设备用电和温度湿度等，实现节能减排，提高设备使用寿命。
三、技术标准（1）选择场地：应选择空间宽敞，表面平整，环境温度、湿度合适的场地，使布线系统能够合理布局，保证整个工程的一致性；（2）人员素质：综合布线系统的设计、敷设和保养人员应具备对有关产品的专业知识，进行施工要经过专业人士的技术认证；（3）硬件技术标准：采缆要求、电缆插座尺寸、网络交换机类型和性能等要根据系统要求进行选择；（4）软件技术标准：主要包括系统管理软件、安全防护软件和路由软件等；（5）信号标准：综合布线系统的信号完整，信到及时，满足系统的要求；（6）保养及技术支持：定期对系统进行保养，进行软件维护，技术升级优化等，对用户提供可靠、及时的技术支持。
四、施工安全规范（1）建立施工组织机构，健全施工计划，按质量标准施工；（2）制定安全操作规程，严格执行国家安全标准；（3）定期检测电缆线路，保证电气连接牢固；（4）设置防水、防潮措施，保证设备能够正常工作；（5）电缆、电阻及绝缘测量项目要严格按照国家安全规定执行。
五、材料和精度要求（1）采用质量合格的材料，符合国家的电气安全标准，如布线桥架、电缆、电源接头等；（2）布线精度要求：电缆直线度、折线密度、电缆变化位置以及跳线、支架安装及垂直度等，电缆要求保持竖直，电缆夹具间隙相等；（3）布线距离及接头要求：根据布线的要求，控制布线的距离，保证布线平滑无节段性，并且插头配置规范，保证布线的整齐美观。
综合布线系统技术规范方案
综合布线系统技术规范方案1.引言2.设计原则-统一标准：根据现有的国际和国内标准，选择适用的标准并严格遵循，确保所有组件和布线材料的兼容性和互通性。
-高可靠性：为整个系统提供冗余和备份，确保在硬件故障或其他问题发生时，能够快速恢复并保持正常运行。
-可扩展性：在规划和设计布线系统时，考虑到未来的增长和扩展需求，为新设备和应用留出足够的余地和可变性。
-安全性：采取必要的物理和逻辑安全措施，防止未经授权的访问、信息泄露和攻击。
3.布线结构-主干布线：主干布线将各个楼层和机房连接起来，采用高质量的光纤和铜缆，以满足高带宽和长距离传输的需求。
- 水平布线：水平布线将每个楼层内的设备和用户连接起来，采用Cat 6A或更高规格的铜缆，以提供高速、可靠的数据传输。
-直连布线：为重要设备或需要高带宽连接的设备提供直接的布线连接，以确保其性能和可用性。
4.机房规划-机房位置应选择在靠近主干布线入口的位置，以便布线容易、接地可靠。
-机房应具备良好的通风和温度控制，以确保设备的稳定运行。
-机房应具有防火、防水和防尘的措施，以保护设备免受潜在的损害。
5.设备安装-所有设备应安装在标准机柜或机架上，并具备良好的接地和防震措施。
-特殊设备（如服务器、交换机等）应采用双电源供电，并配备UPS和发电机等备用电源设备，以确保在停电或电源故障时能够维持正常运行。
6.布线材料和连接器-选择符合标准的布线材料和连接器，确保其质量和可靠性。
-光纤布线应选用OS2或OM3级别的单模光纤，并使用兼容性良好的连接器（如SC或LC）。
- 铜缆布线应选用Cat 6A或更高级别的铜缆，并使用符合标准的连接器。
7.标识和管理-所有布线点和设备应在物理上进行清晰的标识，以便快速定位和故障排除。
-所有布线和设备应进行详细的记录和文档化，以便管理者和维护人员能够迅速了解和管理系统的状态和配置。
8.测试和验收-在布线完成后，对整个系统进行全面的测试和验证，以确保其符合设计要求和标准。
综合布线规范
综合布线规范1 布线原则 (1)2 线缆分线、端接、卡接 (1)3 配电实施 (2)3.1 基本原则 (2)3.2 施工要点 (2)4 配线实施 (3)4.1 基本原则 (3)4.2 线缆选择 (3)4.3 穿线工序 (4)4.4 技术要求 (4)4.5 电缆保护 (5)4.6 典型问题 (5)5 配管实施 (5)6 配槽实施 (6)6.1 开槽原则 (6)6.2 封槽处理 (7)7 光缆 (7)7.1准备工作 (7)7.2路由工程 (7)7.3光缆敷设 (8)7.4 光缆接续 (8)8 综合要点 (9)9 名词解释 (9)1布线原则●环路供电：前端设备环路供电，双向保障供电安全性。
●视频电缆弯曲半径合理，不小于电缆直径的15倍。
●电源线和信号线分开敷设。
●通过线管敷设线缆要涂抹滑石粉。
●线管端口与电缆间垫专用接口。
●实施防潮、防腐、防虫、防鼠措施。
●接线点要使用焊锡焊接，然后用防水胶带固定。
2线缆分线、端接、卡接●配线时，准确确定线缆线序。
●双绞线分线时，绞线应紧贴卡槽边缘，不可过度分散。
●剥除电缆护套时，长度要合适，不可损伤内导线。
●多芯线缆分线时应以标签捆扎，合理编好序号，以便易于识别。
●卡线完毕，要对布线槽内的导线进行整理，同时清理施工残留物。
●所有线缆都要用标签捆扎，合理编好序号，以便易于识别。
3配电实施3.1 基本原则●配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
●施工中，严禁损坏房屋原有绝热设施；严禁损博受力钢筋；严禁超荷载集中堆放物品。
●配线时，火线与零线的颜色应不同；同一施工现场火线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。
●导线间和导线对地间电阻必须大于0.5M Ω 。
●各弱电子系统均用星型结构。
●电源线配线时，所用导线截面积应满足用电设备最大输出功率。
●电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于100mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线规范综合布线系统集成了建筑物内所有弱电布线，包括自动监控系统、通讯系统及办公自动化系统等；并对这些系统实施统一管理。
当使用综合布线系统时，计算机系统、用户交换机系统以及局域网络系统的配线，是使用一套由公共配件所组成的配线系统综合在一起。
综合布线系统可兼容各个不同厂家的语音、数据、图像设备；其开放的结构可以作为各种不同工业标准的基准，不再需要为不同的设备准备不同的配线零件以及复杂的线路标志与管理线路图表。
GCS使得配线系统将具有更大的适用性、灵活性，可以利用最低的成本在最小的干扰下，进行工作地点上的终端设备的重新安排与规划。
根据国际电子工业协会 (EIA)和国际电信工业协会(TIA)制定的结构化布线系统标准EIA/TIA568A，及中国工程建设标准化协会制定的标准《建筑与建筑群综合布线系统工程设计规范》，结构化布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备子系统、管理子系统、建筑群子系统六个子系统组成。
1、系统结构设计一般大厦布线系统采用光纤 -UTP铜缆混合方案。
考虑到楼群的结构及多模光缆、双绞线支持的最远距离，设立计算机中心机房，在其它大楼各设1个楼宇配线间。
楼群配线间与楼宇配线间的数据主干系统采用六芯室外多模光缆连接，可支持从传统以太网、令牌环网、100Mb/s快速以太网、FDDI，622Mb/s ATM、千兆位高速以太网等多种应用，水平子系统布线采用超五类非屏蔽双绞线，可支持高达622Mbps ATM和550MHz带宽图像应用，能更有效地减低串音干扰，使语音、数据及图像传输更清晰、更有效。
2、工作区子系统工作区子系统为用户提供一个满足高速数据传输的标准信息出口，并实现了信息口与设备终端的匹配、连接。
该部分主要包括跳线、软线等非有源器件，其数据部分采用（ RJ45-RJ45）超五类压接跳线，每个信息插座应可支持如下的终端设备：数据通信、语音通信、图像传输等。
3、水平（配线）子系统水平（配线）子系统由信息插座、信息插座至楼层配线设备的电缆或光缆、楼层配线设备和跳线组成。
信息插座均为 RJ-45制式。
每一条数据水平双绞线的长度均不应超过90米。
水平双绞线布线从房间内的信息点引出并布到相应的楼宇配线柜内。
整个布线为星型拓扑结构连接方式。
其敷设采用PVC线槽安装。
4、管理子系统管理应对设备间、交界间和工作区的配线设备、线缆、信息插座等设施，按一定的模式进行标识和记录，并符合以下规定：1）规模较大的布线系统宜采用计算机进行管理，简单的布线系统宜按图纸资料进行管理，并应做到记录准确，及时更新、便于查阅。
2）每条电缆、光缆、配线设备、端接点、安装通道和安装空间均应给定唯一的标志。
3）配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损的标识，并应有详细的书面记录和图纸资料。
4）电缆和光缆的两端均应标明相同的编号。
5、设备间子系统整个大厦的主设备间（计算机中心机房），主要放置主配线机柜、网络服务器、交换机及其它网络设备等。
考虑到大楼的高度及宽度，在楼层间分别设立分配线间。
为了保证系统的安全可靠性，所有的配线设备及网络设备必须置于机柜内。
设备间 (机房)的环境要求：1）温度、湿度要求根据综合布线系统有关设备和器件对温、湿度的要求，设备间安 B级执行。
即温度为12～30摄氏度，相对湿度为35％～70％，温度变化率<10度/小时。
2）隔热、防尘、防火、防静电要求这些因素会对计算机系统的性能及安全带来严重的影响，为了使系统安全、可靠地运行，在对计算机机房装修材料的选用、施工工艺等方面应加以考虑。
建议地板选用抗静电活动地板，墙壁采用防火涂料或装金属塑铝板，天花吊顶选用金属天花。
3）照明要求设备间在距地面 0.8m处，照度不应低于200Lx。
4）供配电要求设备间的供电电源应满足以下要求：频率： 50Hz；电压：380V/220V；建议提供独立电源。
6、（垂直）干线子系统干线系统是指从主配线间至楼层配线间的电缆。
本综合布线系统由于没有另外设置楼层配线间，故不考虑垂直干线子系统的设计。
7、建筑群子系统建筑群子系统将一个建筑物中的线缆延伸到建筑群的另外一些建筑物中的通信设备和装置上。
它是整个布线系统中的一部分（包括传输介质）并支持提供楼群之间通信设施所需的硬件，其中有铜线，光缆等。
8、机房建筑要求1）房屋净高：3.0米。
2）楼地面采用活动防静电地板(600x600mm)，其离地高度为300mm。
3）楼顶面采用T型明铝合金龙骨架、微孔铝天花板（600x600mm）吊顶。
吊顶高度离活动防静电地板面3.0米。
4）中心机房的新鲜空气补给及排气，采用换气扇方式。
预留换气扇孔安装高度为离地面3.5米。
9、机房工作环境要求1）温度、湿度及空气含尘浓度要求开机时机房内温、湿度应符合下表的规定：项目A级B级夏季冬季全年温度（℃）23±2 20±2 18-28相对湿度（ %）45-65 40-70温度变化率（℃<5 <10/h）关机时机房内温、湿度应符合下表的规定：项目A级B级温度（℃）5-35 5-35相对湿度（ %）40-70 20-80温度变化率（℃ /h） <5 <10开机时主机房内的温、湿度应执行 A级，基本工作间可根据设备要求按A、B两级执行，其他辅助房间应按工艺要求确定；主机房内空气含尘浓度，在静态条件下测试，每升空气中≧ 0.5μm的尘粒数应少于18000粒。
2）噪声、电磁干扰、振动及静电主机房内的噪声，在计算机系统停机的条件下，在操作人员位置测量应小于 68dB(A)；无线电波的干扰影响到很多电子设备工作的稳定性，计算机工作属于弱小信号类，对干扰极为敏感，因此要做必要抗干扰的处理----接地或屏蔽，让工作环境的无线电波干扰场强，当频率为0.15-1000MHz时应低于126dB；工作环境要防永磁场或电磁场干扰，其值不应小于 800A/m。
为此，计算机等设备的放置位置与变电站等高压强设备的距离保持5M以上；主机房地面及工作台面的静电泄漏电阻，应符合国家标准《计算机机房用活动地板技术条件》的规定；主机房内绝缘体的静电电位不应大于 1kV。
3）机房的接地根据国家标准 2887-89《计算机站场接地技术要求》中规定计算机机房应采用下列四种接地方式：交流工作接地，接地电阻不应大于4Ω；安全保护接地，接地电阻不应大于4Ω；直流工作接地，可以分为直流地悬浮和直流地直接接大地两种，从安全角度来讲，直流地应直接接大地；防雷接地，接地电阻不应大于10Ω。
中心机房中，交流工作接地、安全保护接地、直流工作接地和防雷接地共用一组接地装置，其接地电阻小于1Ω。
4）机房的消防报警与灭火系统计算机机房设置火灾自动报警系统；在机房吊顶上设置火灾自动探测器，采用均布方式，每个探测器的保护面积为 10-15平方米；火灾自动探测器采用感烟探测器；根据计算机中心的情况，机房内的灭火系统设置二氧化碳或卤化烷固定灭火系统。
5）通风要求为了保证中心机房内的新鲜空气不断得到补充和旧空气不断得到排出室外，需在中心机房设置换气扇。
6）检修电源考虑依据相关的要求中心机房各房间及各楼宇配线间应装设交流 220v维修用电源插座。
电源插座安装高度为距离活动防静电地板面300mm。
10、系统屏蔽与接地1）屏蔽效应当综合布线系统的周围环境存在电磁干扰时，应采用屏蔽措施，以抑制电磁干扰。
电缆即是电缆干线的主要发生器，也是主要的接收器，作为发生器，它向空间辐射电磁噪声场；灵敏的电视机、计算机、通信系统和数据系统通过它们的天线，互连线和电源线接收这种电磁噪声。
采用屏蔽系统最基本的是为了保证在有干扰环境下布线系统的传输性能。
这里的干扰包括两个部分：减少电磁辐射，即减少布线系统本身向外辐射能量。
以及提高抗外来电磁干扰能力。
线对单独屏蔽的线缆还具有降低线对间串扰的能力。
为了消除干扰，除了要求屏蔽层设有间断点外，同时还要求屏蔽系统必须达到完全连续的 360度完全屏蔽。
一个完整的屏蔽系统要求处处屏蔽，一是有任何一点的屏蔽不能满足要求，将势必会影响到系统的整体传输性能。
地线与一个点对点的连接来说，这个要求很难达到的。
因为其中的信息插口，跳接线等。
都很难做到屏蔽，因此，采用屏蔽并不能完全消除电磁干扰。
另外，屏蔽层接地点之间的电压差会导致接地噪声，比如接地电阻过大，接地电位不均衡等。
这样在传输系统的某两点间便会产生电势差，进而产生金属屏蔽层上的电流。
这时，屏蔽层本身已经成为一个最大的干扰源，因而导致其性能远不如非屏蔽的双绞线。
对于屏蔽系统而言，单单有了一层金属屏蔽层是不够的，更重要的还要有正确、良好的接地系统，把干扰有效地引入大地，才能保证信号在屏蔽系统中安全，可靠地传输。
2）接地的类型综合布线系统接地要与其设备间，配线间放置的有源设备接地系统一并考虑。
符合有源设备要求的接地系统也一定满足综合布线系统接地的要求。
接地分为直流工作接地、交流工作接地、安全保护接地、防雷保护地、防静电接地和屏蔽接地等类型。
在接地系统中，用接地电阻来表示与大地结合好坏的指标，接地电阻值在《计算站场接地技术要求》中规定如下：直流工作接地电阻不应大于4Ω；交流工作接地电阻不应大于4Ω；安全保护接地电阻不应大于4Ω；防雷保护接地电阻不应大于10Ω。
综合接地的接地电阻不应大于1Ω。
3）配线柜接地要求所有屏蔽线的屏蔽层都应良好地接地，屏蔽层首先连接到楼层配线柜的接地端上，每个楼层配线架接地端子应与配线间的接地装置相连。
从楼宇配线架至接地装置接地导线的直流电阻不得超过1Ω并永久性地保持其连通。
4）接地导线要求在距离接地体 30米以内（距合适的接地点），接地导线用直径4毫米的外包绝缘套的多股铜芯线。
若距离接地体超过 30米时，接地线的直径参考表如下：距离（米）导线直径（毫米）≤ 30 4.030-48 4.548-76 5.676-106 6.2106-122 6.7122-150 8.0151-300 9.8配线间中每个配线架均要可靠的接地到配线架（柜）的接地排上，其接地导线应不小于 2.5平方毫米，接地电阻小于1Ω。
11、系统测试1）铜缆测试对于每一个超五类信息端口都执行基本连接测试 (Basic Link Test)，其测试项目包括：工作区的信息口和连接器工作区到电讯间的水平线电讯间的配线架接口在测试过程之中，以下所有参数必需达到 EIA/TIA 568A TSB 67所定之标准：线路连接图 (wiremap)正确水平双绞线长度 (length)<90m线路衰减 (Attenuation)<23.2dB近端串扰 (Near End Cross-Talk / NEXT)>24dB2）光缆测试测试标准 :光缆传输性能的测试可参照GB/T 8401执行。
