城市地下综合管廊工程规划与设计
城市地下综合管廊规划设计案例及思考
城市地下综合管廊规划设计案例及思考城市地下综合管廊是一种将城市各类地下设施集中管控的工程项目，它能够有效整合城市的水、电、气、通信等各项基础设施，并通过管廊内部布置各种监测、控制、维修设备，提供快速、便捷的服务。
以下是一个城市地下综合管廊规划设计案例及相关思考。
案例：市城市地下综合管廊规划设计市位于人口密集区，基础设施发展相对滞后，为了解决城市设施管理和应急响应的问题，市政府决定规划和建设一条地下综合管廊。
该地下综合管廊的设计目标是整合市内的电力、燃气、给水、排水、雨水、通信、供暖、消防等各类基础设施，并配备现代化的监测设备和智能控制系统，实现设施的远程监控和快速维修。
设计思路：1.综合规划：首先，根据市区现有设施的需求和布局，制定综合规划。
确定地下综合管廊的走向、规模和建设时序，确定各类设施的接入点和布局，充分考虑未来的发展需求。
2.设备选择：根据不同类型的设施特点，选择适当的设备。
例如，电力设施需要选择可靠的变电设备和供电系统；燃气设施需要选择高效的供气设备和泄漏检测系统。
3.管线布置：根据综合规划确定的走向和设施需求，进行管线布置。
尽可能地减少管线的穿越次数，提高维护和维修的效率。
同时，预留足够的空间用于未来的扩展和改造。
4.智能控制系统：利用现代化的监测设备和智能控制系统，实现设施的远程监控和智能化管理。
例如，通过传感器和监测系统实时监测管道的运行状态，一旦发现异常情况，可以及时采取措施。
5.结构设计：考虑到地下环境的复杂性和可能的自然灾害风险，进行合理的结构设计。
例如，选用抗震、防水和防火的材料，设计合理的通风和排水系统。
6.配套设施：为了满足城市居民和设施管理人员的需求，地下综合管廊要配备必要的配套设施。
例如，设置应急出口、消防设施和维修点，提供便捷的人员出入和维修通道。
7.环境保护：在设计和建设过程中，要注重环境保护。
采用环保材料和技术，减少噪音和污染。
同时，考虑地下水源和土壤的保护措施，预防地下水污染。
地下综合管廊规划方案的设计与实施策略
地下综合管廊规划方案的设计与实施策略引言：随着城市化进程的加快，城市地下空间的利用问题日益凸显。
地下综合管廊作为一种新兴的城市基础设施，为城市的可持续发展提供了重要支撑。
本文将探讨地下综合管廊规划方案的设计与实施策略，旨在为城市规划师和决策者提供参考。
一、地下综合管廊规划的背景与意义随着城市人口的快速增长和城市功能的不断扩展，地下空间的合理利用成为城市发展的必然选择。
地下综合管廊作为一种集电力、通信、给排水、燃气等多种管线于一体的综合性基础设施，可以有效解决地上管线交叉、重复建设等问题，提高城市基础设施的整体效益。
二、地下综合管廊规划方案的设计原则1. 综合性原则：地下综合管廊规划应充分考虑各类管线的需求，实现资源共享、互联互通。
2. 可持续性原则：规划方案应注重可持续发展，考虑未来城市发展的需求，预留足够的空间和容量。
3. 灵活性原则：规划方案应具备一定的灵活性，能够适应不同区域、不同功能需求的变化。
4. 安全性原则：规划方案应考虑地下管廊的安全性，采取相应的防灾、防护措施，确保运行的安全可靠。
三、地下综合管廊规划方案的设计流程1. 调研与分析：了解城市的发展需求和现有管线状况，进行地下空间的调研与分析，确定规划的范围和目标。
2. 方案设计：根据调研结果，制定地下综合管廊的布局、结构和功能规划方案，确定各类管线的布置和互联互通方式。
3. 技术评估：对规划方案进行技术评估，包括工程可行性、经济性和环境影响评估等，确保规划方案的可行性和可持续性。
4. 优化调整：根据技术评估结果，对规划方案进行优化调整，解决可能存在的问题和矛盾，提高方案的效益和可操作性。
5. 实施策略：制定具体的实施策略，包括项目管理、资金筹措、施工进度控制等，确保规划方案的顺利实施。
四、地下综合管廊规划方案实施的关键问题与对策1. 技术问题：地下综合管廊的设计与建设需要解决各类技术问题，如管线布置、互联互通、施工工艺等。
可以通过引进先进技术和经验，加强技术研发和人才培养，提高设计与施工水平。

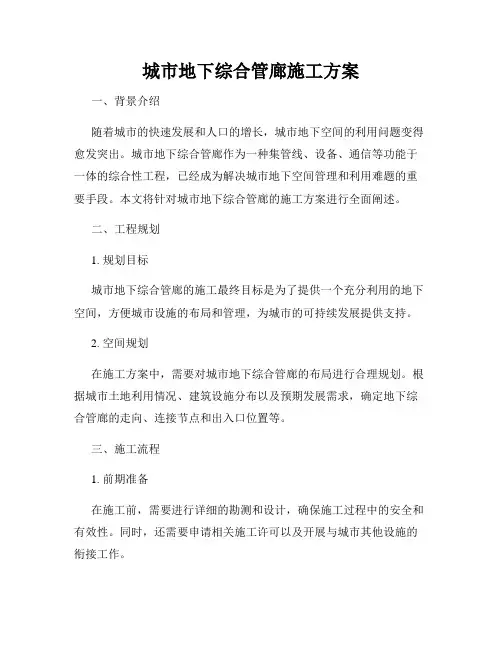

城市地下综合管廊施工方案
城市地下综合管廊施工方案一、背景介绍随着城市的快速发展和人口的增长，城市地下空间的利用问题变得愈发突出。
城市地下综合管廊作为一种集管线、设备、通信等功能于一体的综合性工程，已经成为解决城市地下空间管理和利用难题的重要手段。
本文将针对城市地下综合管廊的施工方案进行全面阐述。
二、工程规划1. 规划目标城市地下综合管廊的施工最终目标是为了提供一个充分利用的地下空间，方便城市设施的布局和管理，为城市的可持续发展提供支持。
2. 空间规划在施工方案中，需要对城市地下综合管廊的布局进行合理规划。
根据城市土地利用情况、建筑设施分布以及预期发展需求，确定地下综合管廊的走向、连接节点和出入口位置等。
三、施工流程1. 前期准备在施工前，需要进行详细的勘测和设计，确保施工过程中的安全和有效性。
同时，还需要申请相关施工许可以及开展与城市其他设施的衔接工作。
2. 地下管廊施工地下管廊的施工包括开挖、支护和设备安装三个主要步骤。
开挖过程中需要合理遴选挖掘机械，并根据地质情况选择相应的开挖方法。
支护阶段则要考虑土壤稳定和施工区域的通行安全，可采用注浆、加固材料等方式进行加固。
设备安装包括布置管线、维护通信设备、设置安全监测等。
3. 管廊封闭与通行恢复在地下管廊施工完毕后，需要进行管廊的封闭工作。
封闭工作包括管廊入口和出口的封堵，以及通行恢复前的系统检查和设备运行调试。
四、安全措施在城市地下综合管廊的施工过程中，安全是首要考虑的因素。
以下是施工中需要采取的安全措施：1. 安全培训：所有参与施工的人员都必须接受相关安全培训，了解安全操作规范和应急处理方法。
2. 施工现场管控：设置围挡，指示明确的施工区域，确保非施工人员不进入施工现场。
3. 检测与监测：在施工过程中，需要对地下管廊和周边设施进行实时监测，以及定期检测施工质量是否符合标准。
五、环境保护在施工过程中，要高度重视环境保护工作，减少对周边环境的影响。
以下是施工中需要注意的环境保护工作：1. 垃圾分类：对施工过程中产生的垃圾进行分类，确保可回收垃圾得到有效利用，非可回收垃圾得到正确处理。
地下综合管廊规划与建设方案设计
地下综合管廊规划与建设方案设计一、引言地下综合管廊是指在城市地下建设一种综合性的管线通道系统，用于集中管理和布置各类地下管线，包括供水、排水、燃气、电力、通信等。
地下综合管廊的规划与建设方案设计对于城市的可持续发展具有重要意义。
本文将探讨地下综合管廊规划与建设方案设计的相关问题。
二、地下综合管廊规划1. 市场需求分析在进行地下综合管廊规划之前，首先需要进行市场需求分析。
通过调研和分析，了解城市的发展趋势、人口增长情况、经济发展状况等因素，确定地下综合管廊的规划方向和重点。
2. 管线布局设计地下综合管廊的管线布局设计是规划的核心内容。
根据市场需求和城市的地理特点，确定各类管线的布置位置和走向。
同时，还需要考虑到地下综合管廊与地下设施、道路等的协调关系，确保布局的合理性和便捷性。
3. 安全性评估地下综合管廊的安全性评估是规划的重要环节。
通过对地下综合管廊的设计方案进行安全性评估，可以预测潜在的安全风险，并采取相应的措施进行防范和应对。
安全性评估还包括对地下综合管廊的抗灾能力和应急响应能力的评估。
三、地下综合管廊建设方案设计1. 工程施工方案地下综合管廊的建设需要制定详细的工程施工方案。
该方案应包括施工流程、施工工艺、施工设备等内容。
同时，还需要考虑到施工期间对城市交通、环境等的影响，并制定相应的措施进行管理和控制。
2. 设备选型与配置地下综合管廊的建设需要选用适当的设备和技术。
根据规划和设计要求，选择合适的设备进行施工和运营。
同时，还需要考虑到设备的可靠性、维护成本等因素，确保设备的长期稳定运行。
3. 运营管理方案地下综合管廊的运营管理方案是建设的重要组成部分。
该方案应包括管廊的日常维护、巡检、安全管理等内容。
同时，还需要制定应急预案，以应对突发事件和灾害。
四、地下综合管廊规划与建设方案设计的挑战与展望1. 挑战地下综合管廊规划与建设方案设计面临着一些挑战。
首先，地下空间有限，如何合理利用地下空间，满足城市发展的需求，是一个难题。

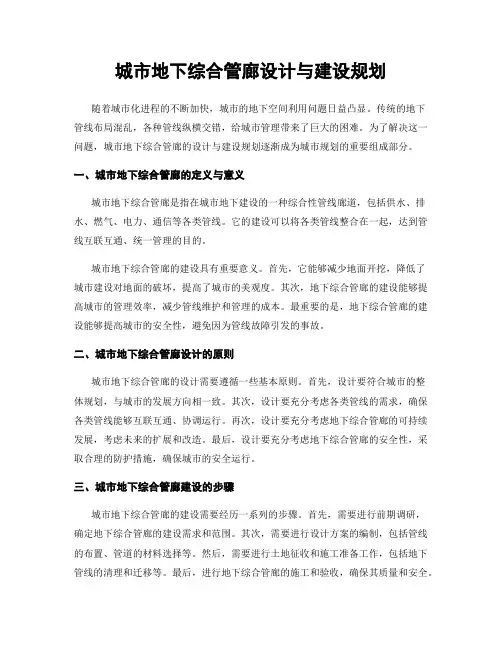

城市地下综合管廊设计与建设规划
城市地下综合管廊设计与建设规划随着城市化进程的不断加快，城市的地下空间利用问题日益凸显。
传统的地下管线布局混乱，各种管线纵横交错，给城市管理带来了巨大的困难。
为了解决这一问题，城市地下综合管廊的设计与建设规划逐渐成为城市规划的重要组成部分。
一、城市地下综合管廊的定义与意义城市地下综合管廊是指在城市地下建设的一种综合性管线廊道，包括供水、排水、燃气、电力、通信等各类管线。
它的建设可以将各类管线整合在一起，达到管线互联互通、统一管理的目的。
城市地下综合管廊的建设具有重要意义。
首先，它能够减少地面开挖，降低了城市建设对地面的破坏，提高了城市的美观度。
其次，地下综合管廊的建设能够提高城市的管理效率，减少管线维护和管理的成本。
最重要的是，地下综合管廊的建设能够提高城市的安全性，避免因为管线故障引发的事故。
二、城市地下综合管廊设计的原则城市地下综合管廊的设计需要遵循一些基本原则。
首先，设计要符合城市的整体规划，与城市的发展方向相一致。
其次，设计要充分考虑各类管线的需求，确保各类管线能够互联互通、协调运行。
再次，设计要充分考虑地下综合管廊的可持续发展，考虑未来的扩展和改造。
最后，设计要充分考虑地下综合管廊的安全性，采取合理的防护措施，确保城市的安全运行。
三、城市地下综合管廊建设的步骤城市地下综合管廊的建设需要经历一系列的步骤。
首先，需要进行前期调研，确定地下综合管廊的建设需求和范围。
其次，需要进行设计方案的编制，包括管线的布置、管道的材料选择等。
然后，需要进行土地征收和施工准备工作，包括地下管线的清理和迁移等。
最后，进行地下综合管廊的施工和验收，确保其质量和安全。
四、城市地下综合管廊建设中的问题与挑战城市地下综合管廊的建设中存在一些问题和挑战。
首先，地下综合管廊的建设需要协调各类管线的利益关系，包括各类管线的权益、运营模式等。
其次，地下综合管廊的建设需要充分考虑地下空间的利用，避免浪费。
再次，地下综合管廊的建设需要解决技术难题，包括地下水位、地质条件等。
城市地下综合管廊规划及设计
城市地下综合管廊规划及设计1、地下综合管廊系统规划相关规定1.1市政公用管线符合下列情况之一时，宜采用综合管廊形式规划建设:1.1.1交通运输繁忙或地下工程管线设施较多的机动车道、城市主干道以及配合地下铁道、地下道路、立体交叉等建设工程地段;1.1.2不宜开挖路面的路段;1.1.3 广场或主要道路的交叉处;1.1.4 需同时敷设多种工程管线的道路;1.1.5 道路与铁路或河流的交叉处;1.1.6道路宽度难以满足直埋敷设多种管线的路段。
一般情况下，管线的专项规划在总体规划的原则条件下编制，综合管廊的系统规划根据道路路网规划和管线专项规划确定，在此基础上反馈给相关管线专项规划，经过多次协调最终形成综合管廊的系统规划。
综合管廊系统规划应遵循节约用地的原则，确定纳入的管线，统筹安排管线在综合管廊内部的空间位置，协调综合管廊与其他地上、地下工程的关系;应符合城镇总体规划要求，在城镇道路、城市居住区、城市环境、给水工程、排水工程、热力工程、电力工程、燃气工程、信息工程、防洪工程、人防工程等专业规划的基础上，确定综合管廊系统规划。
综合管廊系统规划的编制应根据城市发展总体规划，充分调查城市管线地下通道现状，合理确定主要经济指标，科学预测规确保综合管廊系统规划和城市经济技术水平相适应。
城市综合管廊规划示意图2、地下综合管廊的设计2.1综合管廊容纳管线的设计规定:信息电(光)缆、电力电缆、给水管道、热.力管道等市政公用管线宜纳入综合管廊内;地势平坦建设场地的重力流管道不宜纳入综合管廊;综合管廊内相互无干扰的工程管线可设置在管廊的同一个舱，相互有干扰的工程管线应分别设在管廊的不同空间;信息电缆与高压电缆应分开设置;给水管道与排水管道可在综合管廊同侧布置，排水管道应布置在综合管廊的底部:热力管道、燃气管道不得同电力电缆同舱敷设。
2.2 综合管廊的标准断面设计规定:综合管廊的标准断而应根据容纳的管线种类、数量、施工方法综合确定。
城市地下综合管廊工程规划与设计
城市地下综合管廊工程规划与设计引言：一、工程规划1.规划目标2.规划原则规划城市地下综合管廊工程应遵循以下原则：（1）综合规划：综合考虑各类基础设施管线的需求，合理布局管廊工程，确保各类管线能够顺利运行。
（2）系统完备：设计完备的技术系统，保证接受范围内的全部基础设施管线得到顺利接入和管理。
（3）安全可靠：设计安全可靠的工程结构，确保地下管廊工程的抗震、防水、防火等性能达到相关要求。
（4）可持续发展：考虑到未来城市发展需求，留出工程扩展空间，以适应城市基础设施的发展需求。
二、工程设计1.布局设计地下综合管廊工程通常分为主干通道和分支通道，主干通道负责连接各个分支通道，主干通道的位置和走向需要考虑以下因素：（1）土地利用：尽可能利用城市现有的道路、绿地、河道等空间，减少基础设施重复开挖。
（2）周边环境：考虑周边的建筑物、地下管线、地质条件等，选择最佳的主干通道位置，以确保通道的稳定性和安全性。
（3）建设成本：在考虑上述因素的基础上，选择建造成本最低的主干通道走向和位置。
2.结构设计地下综合管廊工程的结构设计是保证工程安全可靠的重要环节，需要考虑以下问题：（1）地下水位：根据地下水位确定地下室内的排水系统，以及采取相应的防水措施。
（2）地质条件：根据地质勘察结果，确定地下管廊的承载力和稳定性，选择合适的结构形式，如混凝土结构或钢结构。
（3）地震安全：采取抗震措施，确保地下管廊能够抵御设计地震力烈度下的地震作用，保证人员和设备的安全。
（4）消防安全：设计消防系统，确保地下管廊内任何位置都能迅速发现和扑灭火灾，保证人员和设备的安全。
3.管线设计地下综合管廊工程的管线设计需要考虑以下问题：（1）管线类型：根据不同的用途和需求，设计不同类型的管线，如电力、通信、给水、排水等管线。
（2）管径和数量：根据管线的传输需求和城市的发展需求，确定管线的管径和数量，以满足未来的需求。
（3）布置方式：合理布置各类管线，减少交叉和冲突，确保管线能够顺利运行。
城市综合管廊规划与建设方案设计
城市综合管廊规划与建设方案设计随着城市化进程的加速，城市基础设施建设面临着越来越多的挑战。
在这个过程中，城市综合管廊的规划与建设方案设计变得尤为重要。
本文将探讨城市综合管廊的意义、设计原则以及实施过程中需要考虑的因素。
一、城市综合管廊的意义城市综合管廊是指在城市地下空间中，集成各类城市基础设施管线的一种综合性工程。
它能够将电力、通信、供水、供气、热力、排水等各类管线整合到一个统一的管道系统中，从而提高城市基础设施的管理效率和运行安全性。
城市综合管廊的建设不仅可以减少地下空间的混乱，提高城市的美观度，还能够降低城市维护成本，提高城市的可持续发展能力。
二、城市综合管廊的设计原则1. 综合性原则：城市综合管廊的设计应该满足各类基础设施管线的需求，确保管道系统的综合性和完整性。
2. 空间利用原则：城市综合管廊的设计应该充分利用地下空间，避免地上空间的混乱和拥堵。
3. 灵活性原则：城市综合管廊的设计应该具备一定的灵活性，以适应未来城市发展的需求变化。
4. 安全性原则：城市综合管廊的设计应该考虑到各类管线的安全问题，确保管道系统的运行安全性。
5. 可持续性原则：城市综合管廊的设计应该考虑到环保和资源节约的要求，提高城市的可持续发展能力。
三、城市综合管廊规划与建设方案设计的过程1. 调研与分析：在规划与设计城市综合管廊之前，需要进行充分的调研与分析工作。
这包括对城市基础设施现状的了解，对未来城市发展的预测，以及对各类管线需求的分析等。
2. 规划与设计：在调研与分析的基础上，可以进行城市综合管廊的规划与设计工作。
这包括确定管廊的布局和走向，确定各类管线的整合方式，以及确定管廊的建设标准等。
3. 施工与监管：在规划与设计完成后，可以进行城市综合管廊的施工与监管工作。
这包括对施工过程的管理和监督，确保施工质量和安全。
4. 运营与维护：城市综合管廊的建设完成后，需要进行运营与维护工作。
这包括对管道系统的日常管理和维护，以及对管道系统的升级和改造等。
