VCD维修

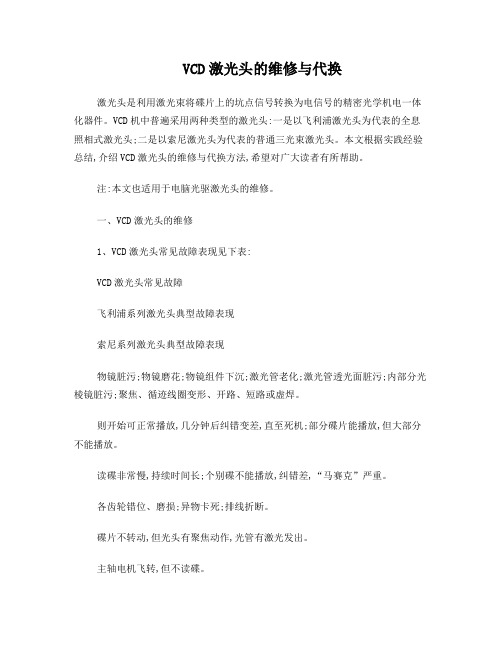

VCD激光头的维修与代换
VCD激光头的维修与代换激光头是利用激光束将碟片上的坑点信号转换为电信号的精密光学机电一体化器件。
VCD机中普遍采用两种类型的激光头:一是以飞利浦激光头为代表的全息照相式激光头;二是以索尼激光头为代表的普通三光束激光头。
本文根据实践经验总结,介绍VCD激光头的维修与代换方法,希望对广大读者有所帮助。
注:本文也适用于电脑光驱激光头的维修。
一、VCD激光头的维修1、VCD激光头常见故障表现见下表:VCD激光头常见故障飞利浦系列激光头典型故障表现索尼系列激光头典型故障表现物镜脏污;物镜磨花;物镜组件下沉;激光管老化;激光管透光面脏污;内部分光棱镜脏污;聚焦、循迹线圈变形、开路、短路或虚焊。
则开始可正常播放,几分钟后纠错变差,直至死机;部分碟片能播放,但大部分不能播放。
读碟非常慢,持续时间长;个别碟不能播放,纠错差,“马赛克”严重。
各齿轮错位、磨损;异物卡死;排线折断。
碟片不转动,但光头有聚焦动作,光管有激光发出。
主轴电机飞转,但不读碟。
接插件氧化、接触不良碟片转几圈即停止,光管有激光发出,且有聚焦动作。
能读碟,但停顿时间告别多,类似“暂停”现象。
光头滑杆脏污、阻力增大、变形;主轴电机、进给电机不良或损坏、电线折断。
冷机不读碟,热机后可恢复正常。
主轴电机有时正转后又高速反转,但不读碟。
机心磨损;光头架减震垫弹力不均,光头架倾斜。
播放中画面呈慢放状态,声音断续不正常。
2、VCD激光头常见故障的维修方法见下表:VCD激光头常见故障故障维修方法物镜脏污1)用棉签蘸纯净水擦拭;2)如脏污严重,可用纯净水兑洗洁精浸泡整只不带架光头,冲洗后吹干,此法可彻底清洁物镜下表面。
物镜磨花1)若轻微磨花,可用棉签蘸优质牙膏轻磨后用纯净水清洗;2)若严重磨花,可从同型或相似旧光头上取下完好的物镜组件代换;3)换用同型号新光头。
物镜组件下沉1)将物镜先调至确位置并固定,用电吹风低温挡加热物镜塑料活动支架后,待自然冷却后取下固定物即可修复;2)从同型或相似旧光头上取下完好的物镜组件代换;3)换用同型号新光头。
VCD机检修实例集萃(四)
云南大理 赵光生
［例４］一台三星ＤＶＣ－６５０型ＶＣＤ机能读出曲目和总时间，顺序播放只能播放两分钟左右，然后可听到光头发出“嗒嗒”声，随后回到初始状态。
打开机盖，把激光头组件向外拨出，通电，激光头组件顺利向内滑动。既然激光头组件能来回滑动，又能读出曲目、时间，能播放２分钟的图像，说明ＲＦ预放／伺服信号处理、数字信号处理和伺服驱动电路都工作正常，故障只能出现在与激光头组件运动有关联的地方。与之相关的除了进给电机、传动齿轮、滑杆外，就是激光头组件和１６脚单排扁平排线及插口。拔下排线测量，各端对应相通，检查相应插口无接触不良。换一个好的激光头组件后试机，故障依旧，有时还读不出曲目，显示００Ｍ００。反复分析后仍然认为故障可能是排线接触不良或断裂。遂重新拔下排线，压平后测量，终于测出有３根断线，判定故障原因即在此排线。
广西 张庆玉
［例５］一台金王数码ＶＣＤ－Ｔ８９９机开机后，液晶显示屏背光灯点亮，但无任何笔划显示，也无该机厂标画面，功能操作全部失灵。
打开机盖，通电观察，在按下电源开关的同时，激光头聚焦线圈向上弹一下，之后径向电机无初始动作。人为推出碟仓，在反复按电源开关时，有时碟仓能进入，有时则不动；有时主轴电机转几圈；有时激光头发出激光且一直点亮，始终无法读碟。根据故障现象结合以往维修经验，分析故障极有可能出在解压缩信号处理电路。该机解压与伺服合为一体，解压芯片为ＥＳ３２１０Ｆ，故重点查Ｕ４（ＥＳ３２１０Ｆ）工作状况。经查其{31}脚＋３．３Ｖ电压，其表针在１．０Ｖ～１．６Ｖ之间摆动，极不稳定，分析问题就在Ｕ４本身或＋３．３Ｖ形成电路。本着先简后繁的原则，先查３．３Ｖ形成电路，见简图２。测Ｑ９三极电压，ｅ极１．０Ｖ～１．６Ｖ波动，ｂ极３．７Ｖ，ｃ极４．９Ｖ，查Ｃ４、Ｃ６正常，Ｑ９亦无异常，试换Ｑ９后，故障排除。
万利达VCD维修资料
VCP-318故障现象：遥控灵敏度低，有时无效检修：遥控试机正常，用示波器检测显示数据信号DATA、时钟信号CLK、选通信号CS，发现DATA 数据信号波形幅度很小，已不到2V。
且该电压并不稳定，挑开解码板上C74 贴片电容后测量DATA 数据信号，已回升到正常4V 左右，试机面板所有按键操作正常，故障排除。
DVP-330故障现象：荧光屏无显示，机芯不复位，无“读碟”字符显示检修：首先测量机芯供电+5V、+12V 正常，然后用示波器检测AL5705 时钟电路33.8688M 晶振，显示无33.8688M 时钟振荡信号，已失效。
.更换同型号晶振后试机，读碟正常，故障排除。
说明：开机时电视画面上无显示“读碟”二字，或者显示“读碟”很慢，则故障点主要在伺服电路部分。
DVD-900R故障现象：无图、主轴电机飞转、荧光屏也无显示检修：把解码芯片重新拖焊一遍后通电试机，机器已能正常开机读碟，但持续播放几分钟后图像呈现花屏闪烁，随后死机。
重新开机工作几分钟后又同样死机，用ES4408 代换ES4118 后，故障还是依旧。
因此怀疑动态存储器不良，用一同型号存储器（16M）更换。
长时间试机不再死机，故障排除。
说明：采用ES4118/ES4108/ES4408/ES4318 方案的DVD 播放一段时间后出现图异、图闪或死机大部分是解码芯片老化，更换即可（注意：ES4108/ES4118 必须加散热片）。
916V故障现象：液晶屏显示白光栅、无图，读片正常检修：视频信号输入到监视器其图像正常，因此怀疑故障在TFT 驱动板上，将其驱动板拆开，测量芯片时钟、工作电压等信号时，发现+5V 供电很低，检测电感L2 端电压为3.6V 左右，已开路，更换电感L2 后通电试机液晶屏显示正常，故障排除。
DVP-390故障现象：读VCD 碟正常、DVD 碟纠错很差、有时不读检修：该机为新机，故怀疑元器件损坏的可能性很小，首先用放大镜仔细观察主板RF 处理电路及DSP 电路外围阻容元件，发现贴片电容C33 一端为虚焊，且该焊盘上没有上锡，经补焊后试机读碟恢复正常。
厦新VCD机常见故障检修
厦新VCD机常见故障检修厦新VCD机常见故障检修例1]777型机播放时图像正常，伴音音小，演唱卡拉OK时话筒无声。
该机播放时图像正常、有伴音，只是声音较小，说明解压主芯片CL680正常、伺服正常。
分析故障应在CL680之后的D/A转换或模拟音频信号处理电路。
打开机盖直接用扩音机输入插头分别与JN03插头7、9AUDIOR、AUDIOL解码板输出的音频信号连接，结果声音一样，说明故障在模拟信号放大部分。
拆下电源板，首先测模拟音频放大、话筒放大集成电路NE5532、4558的4、8脚电压，发现正负工作电压为0V；测＋14V、－14V电压调整管QP31、QP32输入端电压为0V，顺线查出RP31、RP32保险电阻开路，分别用10Ω、47Ω1/2W保险电阻代换后故障排除。
局部电路见图1。
[例2]777型机播放时图像正常，伴音无输出。
用以上方法试音、检查，发现无－14V电压，查QP32发射极和基极有正常的电压，检测QP32电压调整管，发现异常，拆下QP32(D1862)，检查发现QP32的B、C极开路，更换QP32后故障排除。
[例3]768型机开机后无蓝屏，荧光屏不亮，光头自动移动到外沿并发出响声。
开机后电视机无蓝屏、荧光屏不亮，估计故障范围为：电源电压不正常；主板CPU不复位；无振荡时钟信号；CPU GMS97C52或解压块CL680损坏。
打开机盖检查，发现响声原因是光头移到外沿后进给电机仍一直不停地转，导致传动打滑发声。
首先用万用表测电源独立板JPP9的＋5V、＋9V、＋3.3V电压，发现＋5V电压为3.1V左右，＋3.3V供解压板用的电压偏低到2.1V左右，用手触摸各集成电路未发现有烫热现象，试拔下JPP9插座，断开负载，再测＋5V电压仍然偏低，说明不是负载过重引起，故障应在电源板上。
＋5V、＋3.3V电源电路见图2，＋5V、＋3.3V输出为同一组电源提供，测DP01整流输出即QP01(2SB1274)的E极电压正常，C极电压偏低，仔细检查QP01、QP02以及滤波电容、分压电阻无异常，怀疑CP08贴片电容不良，试拆下开机，＋5V、＋3.3V电压恢复正常，将各接插头连接好后试机，一切正常，用一标号104的瓷片电容补焊在CP08位置后，修理结束。
影碟机日常修理实例
日常修理实例我先来第一个例1:一台新科330型VCD图像正常,一个声道无声.图像正常而且有一声道也正常,说明电源,CPU,音视频数模转换正常,重点查无声一路的输出和放大电路.试把有输出的声道声音输入无音声道,结果有声音输出,说明音频输出电路正常,应查前级放大电路.检查发现耦合电容漏电.此电容为330PF,更换故障排除. 王东平VCD机读碟正常而各功能键均失效检修1例一台VCD机（具体型号已记不清）读碟正常而各功能键均失效。
VCD机读碟正常而各功能键均失效的故障涉及到控制面板电路、解码板、遥控接收器、CD板微处理器。
区分故障部位的方法是：第一步看电视机是否能显示VCD机开机画面，如能则说明解码板基本正常，反之则说明解码板故障；第二步用遥控器控制，看是否正常，如正常则说明故障在前面板，反之则故障在别的电路。
经检查得出解码板基本正常，而用遥控器控制不起作用，说明故障在遥控接收器或CD板微处理器，把示波器接在遥控接收器输出端，放入VCD 碟，读碟正常后按住播放键，观察示波器无信号。
判定遥控接收器损坏，换新后机子一切正常。
给你加10分, 继续努力呀王东平hjianhu一点小小经验：进出仓皮带长短不合，可以用小刀切断，用502胶水粘合。
此法甚是好用！！！okk333333拆卸解压板贴片集成业余方法：用50w电烙铁一只，集成四周上满锡，拖动电烙铁使其全部熔化，便可拆起。
此法可以无限次拆卸，而不必担心印板会坏掉。
okk333333维修一台金格三碟机，故障现象：通电整机无反应。
检修过程：先查电源一切均正常，由于无资料，无法判定cpu引脚功能【已推定cpu无启动】。
5v电源已送至cpu，晶振两脚电压正常，后发现一只贴片三极管电路似乎是复位电路，测此电路输出端无电压，进一步测量发现：三极管b极一贴片电容漏电短路，更换整机恢复正常。
【启示：不要过早判定主板死刑，多测量，多分析】给你加30分，继续努力王东平okk333333新科单碟机，通电不开机，电源指示灯亮，经查声道转换键漏电，换掉后机器功能一切正常。
VCD检修
关键检测点
1 电源系统（双电源，单电源时无负电压）
±5V ：各集成电路 ±8V：各伺服驱动电路 ±12V：各运算放大电路 显示部分：液晶：+5V供电，荧光显示：-20~-30V 作为阴极供电
通过测量电源输出端电压是否正常，可以判断是电源 故障还是负载故障
8.1VCD/DVD故障检修基础知识
8.1 .2VCD/DVD机信号特点和检测要点
当遥控失灵而键控正常时，说明故障出在遥控部分，首先 应检查遥控发射器的电池是否正常。
遥控系统只要一个功能正常就说明整个系统没有问题
遥控发射器的检测（收音机）
遥控接收器的检测（万用表）
8.1VCD/DVD故障检修基础知识
8.1 .3VCD/DVD机常见故障检修方法
VCD/DVD机的核心部分为微处理器，它采用和一般 计算机相同的工作方式，即按软件设定的流程进行工 作，某个流程未完成是不会进入下一个流程的
模拟全电视信号波形
8.1VCD/DVD故障检修基础知识
8.1 .2VCD/DVD机信号特点和检测要点
VCD/DVD机的信号特点
5.时钟信号
LRCK（左右通道选通时钟） BCK VCK DA-XCK FSC XTAL
WDCK（字选通时钟）
GCK
8.1VCD/DVD故障检修基础知识
8.1 .2VCD/DVD机信号特点和检测要点
8.3VCD/DVD常见故障分析与检修
8.3.1机芯故障的分析与检修
1 故障的分析与判断
托盘进/出机构部分的故障 光盘装卸与夹持机构部分 光头进给部分
8.3VCD/DVD常见故障分析与检修
8.3.1机芯故障的分析与检修
2 故障的检修方法
VCD影碟机不读盘故障检修
VCD影碟机不读盘故障检修一、故障特点VCD影碟机不能读盘的故障概率较高，而且涉及的范围较广，特别是机心电路更是首当其冲，一般包括激光头组件(激光信号拾取系统的俗称)、RF放大电路、聚焦检测、循迹伺服，伺服驱动以及数字信号处理等电路，有的还涉及到微处理器(CPU)。
从故障现象来分析，“不读盘”最终显示“NODISC”，主轴(碟片)不能旋转，造成无图像无声音。
然而故障的情形有所不同，比如，有的开机时能读盘而显示数码(曲目)，一段时间后便自动停机；有的碟片送入几秒钟即显示“NODISC”；有的有时能正常播放，有时则不能读盘；有的错误读盘显示“碟片划伤”(完好碟片的情况下)；有的不能读盘而伴有其他响声；有的不能读盘而显蓝屏幕等等。
而且有的为渐变性故障(即由使用时间的推移而逐渐变化的故障，例如前一段时间出现有时加热机器或开机一段时间后能读盘，以后便无法播放)，有的为突变性故障(在使用中突然发生故障)，还有的为并发性故障(指几种故障同时存在，有时一种故障往往隐盖着另一种或几种故障)等等。
二、检修方法1激光头是VCD影碟机的关键部件，也是机器中较脆弱的部件，实践表明有50％的故障出自于激光头。
它的故障大致可分为：衰老或烧坏故障、光路故障、机械故障；按性质划分又可分为自然性故障和人为性故障。
大量事实证明衰老故障是由于长期使用坏碟与脏碟引起的。
因为激光头在读取受损的碟面信号时，因经常读不到信号(相当于扫描到暗线或暗点)，必然使激光二极管自动功率控制电路以增强激光发射量来调节，久而久之会使激光二极管加速老化，我们从坏碟、脏碟播放时机内发出强烈“啪啪”声可窥其端倪。
这种衰老的过程实际上是一种自然性故障(亦为渐变性)，如果用户盲目调校激光管发射功率微调电阻，将发射量加大，虽能一时解决“不读盘”故障，势必加速激光二极管的老化，致使其损坏。
当然，有的激光二极管质量有问题也会出现早期性损坏。
光路故障是指灰尘、油烟造成激光头内镜面及物镜透光率或反射率大大降低，以致激光头内光电二极管读不到由碟面反射的检测信号，便误认为无光碟而停机。
VCD解码板维修一些常识
VCD解码板维修一些常识IC之间通过数据线，时钟线，地址线，控制线紧密联系在一起，各IC管脚引脚数量多，元件密集，所以没有好的焊接技术是不可能维修好一块板子的。
一，板上通常有只读存储器（EPROM），动态存储器（DRAM）、图像编码器、音频DAC，控制CPU、以及门电路二，对于集成块的拆除工作，在这里我不想多说，一般只要一把热风枪、当然塑料焊枪也行，拆除并不难，难就难在焊接上，以下是我多年对解码块焊接的一些方法，希望对初涉此领域的人士有所帮助：1，首先一定要把对应焊盘清理干净，可以有烙铁加焊锡的方法扫一遍，最后用香焦水清洗干净，（有些资料上说用酒精，那是错误的）将清洗好的板子上点助焊剂，（当然用最好的，一般的最好不要拿来用，否则事得其反，可以用香焦水和松香溶解）2，将新购IC引脚对准焊盘，（一定要仔细），用尖烙铁在IC对角上两个引脚先焊好3，选用优质焊锡丝，（市场上大约是25元一圈）这一点非常重要，可谓是关键！！！因为劣质的焊锡丝，焊接时的流动性很差，而我们采用的是拉焊法，所以---工欲善其事，必先利其器。
对于电烙铁，以35---50W为宜，当然也要质量很好的，（有些初学者，总觉得尖头烙铁不沾锡，在沙纸上打磨，可谓大错）4，在IC大量加锡，以至连成一片，可从一边开始、5，将烙铁沿一边引脚来回加热成液态，电路板竖起，将烙铁头沿电路板的垂直方向，紧贴一列引脚自上而下拉动，使多余焊锡向水一样流下来，（如果一两只脚连焊，可暂时不要管它，以后再作处理，忌不要来回拖动，最好一次成形，这点上需要大家在报废板上练习一下了，可谓冰冻三尺，非一日之寒。
呵。
6，最后用吸锡网将连焊的地方吸走，再仔细观察有否需要修补的地方，做的熟悉了，基本上就是一次成形，最后用香焦水+牙刷仔细清洗板子。
以上操作要点是，一定要选用含铅量很低、纯度要高的焊锡丝。
烙铁不能大于50W，连续加热时间尽量不要太长，5----6秒二，接下来我们对常见维修方法说一下1，首先观察IC有无变色，炸列、虚焊故障。
VCD DVD维修实例
长时间读碟，最终显示“无碟”拿金正早期产品J7001机器来说：显示“无碟”，应该是激光头老化，换一新机芯，不幸故障依旧，难道又是新机芯本身不良？往事不堪回首！再换一个，依旧如故，确认故障不在机芯，考虑到解码板造成该故障少有先例，检查主板，仔细观看发现SAA7372引脚似乎有虚焊，拿烙铁将SAA7372四周拖焊一遍，再用洗板水清洗干净，通电OK。
碟不转该机采用CD7-II主板，根据开机流程（1、系统复位；2、仓门检测；3、径向回位；4、点亮激光；5、自动聚焦循迹；6、聚焦OK；7、主轴转动；8、读取TOC），从开机画的正常可以判断系统复位没有问题，可以放入碟片，自然第2步也没问题，再检查发现下面的流程都无法实现，遂怀疑SAA7327，先查其外围，电源、复位均无异常，此时忽然想到时钟问题，在碟机内，一般用了四个时钟，1、CD-DA系统时钟（8.4672或16.9344），用于产生BCK、LRCK。
2、视频编码时钟（27M），3、CPU工作时钟（12M），4、遥控器时钟（455E）测8.4672MHZ 晶振两端电压是0V、3.3V，正常应该是供电的一半左右，既1.65V，换掉晶体，开机播放正常。
无屏显无输出先看电源指示灯有亮，说明变压器工作正常，测量+5V电压也正常，再测CL680的供电脚为0V，正常应该是3.3V，关机测电阻为10几欧，显然是CL680内部短路，更换后正常。
经验告诉我们，在早期生产的C-cube方案的解码板，很容易出现这类故障，修起来无非是27M 晶振、降压二极管SL201、CL680以及CL680的5V供电端出问题。
VCD维修总结：（一）影响RF信号，导致“显示无碟、纠错差、读碟时间长”的元件有：1）与CXD2550基准电压相关的C68、C72、C79；2）与BA6392基准电压相关的C80、C81；3）寻迹误差滤波电容C90；4）聚焦误差滤波电容C84；5）径向误差滤波电容C89；6）不平衡矫正电路外接滤波电容C98、C99；7）锁相环外接滤波电容C92；（二）引起“飞碟、时转时不停、不转、反转”等与主轴相关故障的元件有： 1）RF信号滤波电容C94；2）不平衡矫正电路外接滤波电容C98、C99；3）时钟电路X1 16.9344M晶体、C107、C108；（三）引起“三无”故障的元件一般有：1）电源板的四端稳压芯片PQ05；2）ES3883；3）EPROM；4）ES3883视频外接补偿电容C91；。
1.6 VCD影碟机的维修概述
ቤተ መጻሕፍቲ ባይዱ
（6）分割排除法。将可能发生故障部位的外围电路部分去掉或分 开，以缩小查找范围。对于在电压、电流、电阻检测法中发现的 短路故障，可采取分段断开的方法确定故障部位。对于信号通道 故障，可以采用前后级分隔的方法来查找。 （7）元件替代法。元件替代法是一种使用较多的故障判断方法， 即用性能良好的元器件替代被怀疑的发生故障的器件，从而得出 正确的判断。 （8）信号注入法，主要对音视频通道进行故障查找。 （9）模拟故障检测法。模拟故障检测法与元件替代法正好相反。 模拟故障检测法是将被怀疑的元件焊到正常机上，观看其工作正 常与否。若工作正常，则元器件性能良好；反之，该元器件损坏。 对一些不易用万用表检测并作出正确判断的器件，此方法直观、 方便，但必须在不致影响正常机的情况下进行，高电压、大电流 电路不宜采用此法。 （10）综合查找法。对于某些故障，单用一种方法难以找出故障 原因，需要多种方法反复查找，才能查出。 5. 常用工具和仪器 常用维修工具有螺丝刀、尖嘴钳、镊子、电烙铁和吸锡器等。 常用仪器有万用表、信号发生器、示波器等。 作为维修人员，必须掌握这些常用工具和仪器的使用方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VCD机维修经验五则下面介绍笔者在检修实践中总结出的5则维修VCD机的经验，适用于各种不同的机型，对修理人员特别是缺乏经验的初学者具有较高的参考价值。
1 对于绝大多数VCD机来说，如果按一下CLOSE/OPEN按键后能出盒，但出盒后随即又进盒，这通常有两个原因：一是出盒微动开关接触不好，CPU接收不到出盒到位信号；二是出盒速度过快，这时可以在进出盒电机上串一个20～40Ω电阻，减慢进出盒速度即可。
如果VCD机出现进盒后随即又出盒的故障，则可能是进出盒电机与齿轮之间的皮带松驰打滑，导致进盒时光头架不到位，这时可以换皮带或用烙铁头把传动轮烫粗糙一些以增加摩擦力；也有可能是电机本身驱动力不够或送到电机的电压不够，这时只要更换电机或沿着电机的连接线查到电路板上的限流电阻，将限流电阻换小一些或短路即可。
2 如果VCD机能正常进出盒，光头的动作也正常，但放入碟片后主轴电机不转，这时你不妨用手拨一下碟片(顺时针)，如果拨一下以后就能正常工作，说明主轴电机起动力矩不够，遇到这种情况只要更换电机即可。
3 在检修VCD机过程中，若发现晶振不起振(用频率计或示波器测)，请不要急于换晶振，应先测量一下晶振两端的电压。
一般情况下，电源电压为5V的集成块所连的晶振，在其两端或其中一端可以测到2～4V的电压，如果电压不到2V，那通常是集成块的供电有问题，如果集成块的供电电压正常，则可能是集成块本身有问题。
如果晶振两端电压正常但不起振，则通常是晶振本身问题。
4 很多型号的VCD机，特别是一些杂牌机，面板手控电路和遥控器的结构完全相同，手控电路的红外发射管就安装在面板的遥控接收头边上。
但也有很多品牌机，如新科、金格以及飞利浦机芯的VCD机，遥控和面板手控无直接联系，两者各走各的路，各自进入主板。
对于遥控和手控同电路的VCD机来说，如果面板功能失控，通常应先试试遥控是否正常，若都不正常，那故障就在遥控接收头及其以后的电路；若遥控正常，则说明故障在面板的手控电路，常见的手控电路故障为：(1)晶振坏了，不起振，这种情况最多见。
(2)面板上有一个或几个按键卡住而总是接通，这时用示波器测量遥控接收头总是有输出。
(3)红外发射管不好。
(4)面板功能处理集成块(如H6222、H6121等)坏了，但这种情况比较少见。
5 接手别人修过且久未修好的VCD机，要特别注意以下几个问题：(1)询问机主在请别人修以前出现的故障现象是怎么样的，因为经过别人修过而未修好的机子，故障往往被扩大了。
(2)检查各插头座有否插错、插反，如果搞不清时，要测量地线(两块板是否共地)、有关集成块电压以及遥控接收头上的电压等来判断插头座的连接是否正确。
我们在修机中曾多次碰到过这种插头座搞错的情况。
(3)检查连接线是否有断路，因为别人修不好的机，往往都拆卸过几回，容易造成断线。
(4)如果别人已经换过集成块，要检查是否已焊好，集成块的型号是否对，必要时，对已更换的集成块也要再做检查。
第3章 VCD影碟机整机电路原理与维修本章要点* VCD影碟机整机电路的构成及工作原理;* VCD影碟机整机电路的基本分析方法;* VCD影碟机常见故障分析与维修;* VCD影碟机典型故障检修流程图.3.1 厦新VCD—768型影碟机电路原理厦新VCD—768型影碟机是厦门厦新电子股份有限公司生产的单碟机.该机采用飞利浦机芯,美国斯高柏CL680解压芯片,具有读碟,纠错能力极强,画质较好的优点,市场占有量较大.本节将对其整机电路进行分析.3.1.1 电路组成及工作原理1. 整机组成厦新VCD—768型影碟机整机由飞利浦(CDM12)新型数码机芯,RF信号放大电路,数字信号处理电路,伺服电路,MPEG1解码电路,视频信号处理电路,音频信号处理电路,系统控制电路,操作/显示电路和电源电路等组成,分装在机芯电路板,解码电路板,操作/显示电路板,话筒前置放大板和AV输出电路板上,其整机组成框图如图3.1所示,所采用的集成电路型号及其功能如表3.1所示.2. 工作原理该机的工作过程为:接通电源后,ICC2首先复位,固化在ICC5(ROM)中的微码自动载入解码芯片,操作显示屏显示相应字符,开机画面显示在电视机屏幕上;与此同时,ICS2对激光头,机芯复位,激光头开始发射激光,主轴电机在ICS4的驱动下带动光盘旋转,激光头输出的信号经RF放大后送至数字信号处理电路和伺服电路,处理后的信号分两路输出:一路送至伺服驱动放大,以保证对激光头的精确伺服;另一路送至ICC1进行MPEG1解码和视频编码.解码后的信号又分两路输出:一路直接输出图像信号至JPV1(S端子输出)和JP2A(视频输出);另一路送至音频信号处理电路ICC3,ICC7,话筒输入的信号经ICM1放大,ICA4进行卡拉OK处理后与ICC7输出的音频信号在ICA1中混合,然后经ICA2放大输出音频信号.此外,输出的音,视频信号经射频(RF)调制后输出高频电视信号. 图3.1 厦新VCD—768整机电路组成框图表3.1 各电路板上集成电路及其主要功能3.1.2整机电路分析厦新VCD—768影碟机整机电路由CDM12数码机芯电路,CL680解压板电路,音视频输出,电源板电路,操作显示板电路等组成.为便于分析,下面从信号流程进行介绍.1. RF信号放大电路和数字信号处理电路该机RF信号放大电路和数字信号处理电路分别由ICS1(TDA1300),ICS3(SAA7372)及其外围元件组成,其组成框图如图3.2所示.全息激光头内的5分光敏二极管D2,D3,D4将检测到的信号经连接器JS01分别送至TDA1300的21,22,24脚,经内部混合求和,I/V变换,高低通滤波后,从其⑨脚输出RF信号,经RS52,CS46耦合至SAA7372的15脚.在SAA7372内部,首先将RF信号经前置处理整形后形成EFM信号,由数字锁相环(PLL)电路精确地将输入的EFM信号分段送入EFM解调器进行解调,然后经纠错处理,数字音频滤波后送到串行数据接口处理成串行数据信号DATA,声道时钟信号WCLK,位时钟信号SCLK,C2指针信号EF,分别从其45,46,48,44脚输出至解压板电路进行解压.图3.2 RF信号电路和数字信号处理电路2. 伺服处理电路该机伺服电路由聚焦伺服,循迹伺服,进给伺服,主轴伺服四部分组成,由ICS1,ICS3,ICS4,ICS5及其外围元件组成,其组成框图如图3.3所示.(1)聚焦伺服.聚焦伺服的误差信号取自光敏检测二极管D2,D3的差值信号(D2+D4)((D3+D4),其控制过程如下:由D2～D4检测的信号经TDA1300放大后分两路输出,一路由⑨脚输出RF求和信号;另一路从①,②,④脚输出聚焦伺服控制信号到SAA7372的③,⑤,⑦,⑧脚进行处理,经其内部A/D转换,前置预处理变成聚焦误差数字信号后送到伺服逻辑控制,从其26脚输出聚焦脉宽调制(PWM)信号到ICS5(TDA7073)⑥脚进行驱动放大,从13,16脚输出信号到聚焦线圈两端,以保证激光头对光盘的精确聚焦.其控制信号流程如图3.4所示.(2)循迹伺服.循迹电路采用三点循迹方法,由D1,D5检测光迹的跟踪情况,其控制过程如下:D1,D5输出的信号送到ICS1的20,23脚,经内部缓冲放大,低通滤波后从其③,⑤脚输出至ICS3的④,⑨脚.经过内部A/D转换,前置预处理得到数字循迹误差信号,经伺服逻辑控制后从27脚输出循迹PWM信号至驱动放大 ICS5的②脚.放大后的信号从12,9脚输出至循迹线圈,保证发射的激光始终跟踪信号的轨迹.其循迹伺服信号流程如图3.5所示.图3.3 伺服处理电路框图图3.4 聚焦伺服控制信号流程图图3.5 循迹伺服控制信号流程图(3)进给伺服.进给伺服的误差信号仍来自于D1,D5的误差信号(D1-D5),其控制信号流程如图3.6所示.由ICS3伺服逻辑输出的进给误差信号(PWM)从28脚输出至ICS4的⑥脚进行驱动放大,放大后的信号从其12,9脚输出至进给电机两端,以保证对激光头组件的粗调,使其进入循迹伺服控制范围.图3.6 进给伺服控制信号流程图(4)主轴伺服.主轴伺服电路框图如图3.7所示.光盘重放时,激光头输出的RF信号经ICS1的⑨脚输出至ICS3的15脚.在其内部经前置放大电路,数字锁相环(PLL)电路,EFM解调后分离出帧同步信号送到主轴电机恒线速(CLV)伺服电路,与标准的帧同步信号进行比较,将产生的误差信号转变为控制主轴电机转速的电压并从33,34脚输出至ICS4的②,①脚进行驱动放大,由其16,13脚输出电压至主轴电机,以保证激光头相对光盘以1.3m/s的恒线速扫描运动.图3.7 主轴电机伺服电路框图3. 视频信号处理电路该机视频信号处理电路主要由CL680解压芯片及其外围元件组成,其组成框图如图3.8所示.激光头输出的RF信号经TDA1300放大后送至SAA7372进行数字信号处理,输出串行数据信号DATA,位时钟信号SCLK,声道时钟信号WCLK,C2指针信号EF,直接到CL680的③,④,⑤,⑥脚,压缩的图像信号经CL680解压处理后得到数字视频信号,经内部数字视频(NTSC制或PAL制)编码,从其脚输出复合视频信号,经QV01,QV02缓冲放大后送到视频输出插座JP2A.此外,CL680还从69,75脚分别输出亮度信号Y和色度信号C,经滤波后到S-视频输出插座JPV1.4. 音频信号处理电路该机音频信号处理电路由音频数模(D/A)转换器ICC3,卡拉OK处理电路,低通滤波器,输出静噪电路等组成,其组成框图如图3.9所示.来自CD-DSP的数字音,视频信号经ICC1内部MPEG1解压后,从其音频接口108脚,110脚,111脚分别输出音频左右声道时钟信号(DA-LRCK),音频数据信号(DA-DATA),音频位时钟信号(DA-BCK)至ICC3的④,⑤,⑥脚,经A/D转换后从其9,12脚输出模拟音频信号,经ICC7放大后与话筒MIC1,MIC2输入的信号经ICM1放大,ICA6A混合,ICA4,ICA6B延时混响后进行混合.经ICA1,ICA2放大后从ICA2的⑦,①脚输出左,右声道信号至音频输出插座JR2B,JR2C.此外,QA01～QA04组成了输出静噪电路,静噪控制信号来自微处理器ICC2的⑧脚.图3.8 视频信号处理电路框图图3.9 音频信号处理电路组成框图5. 系统控制与显示电路该机系统控制电路由系统微处理器ICC2和机芯微处理器ICS2及其受控外围电路组成,其控制信号流程如图3.10所示.它的主要作用是将操作信息,状态检测系统地转化为数据信号,对各受控电路进行程序控制,并将操作播放信息显示在显示屏上.图3.10 整机系统控制信号流程图(1)复位,时钟,数据通信电路.接通电源瞬间,ICC2,ICS2在复位脉冲的作用下复位,然后依靠时钟信号进行数据交换与传输.解压板的复位过程如下:电源板ICP1产生的+5VS→JA4→JC41③脚→QC02,CC47→ICC2⑨脚对微处理器ICC2复位→ICC2 36脚→ICC1 60脚对ICC1复位.整机的时钟电路由四部分组成分别是:* 87C52的18,19脚外接12MHz晶振,产生的时钟信号用于整机的系统控制.* OM5284的14,15脚外接12MHz晶振产生的时钟信号用于机芯的控制.* 74HC04的①,②脚外接27MHz晶振产生的信号由⑥脚输出至CL680的108脚作为解压所需的时钟信号.* SAA7372的21,22脚外接8.467MHz晶振产生数字信号处理与伺服处理所需要的时钟信号..此外,SAA7372 24脚还输出16.9344MHz时钟信号至CL680的86脚和PCM1717的①脚,用于MPEG1音频解压和音频D/A转换.数据通信电路主要有:* 微处理器(CPU)87C52的21～23脚与操作显示控制BU2872的⑤,⑥,⑧,⑨脚之间的数据交换用于操作与显示控制.* 7C52的③,④,⑤脚与机芯微处理器OM5284的13,12,11脚之间的数据交换用于对机芯的操作控制与检测.* OM5284的41～44脚与SAA7372的54～51脚之间的数据交换用于对机芯的伺服控制与状态检测.* 87C52的10～12,14,28,34脚与CL680的112,114,117,119,121脚之间的数据交换用于音,视频数据的解压.整机时钟与数据通信电路如图3.11所示图3.11 时钟与数据通信电路(2)操作/显示电路.操作/显示电路由ICF1(BU2872)及外围元件组成如图3.12所示.* 输入操作电路.输入操作电路由面板按键控制电路与红外遥控电路两部分组成.红外遥控接收器ICF2将接收的信号经内部放大后从其③脚输出到接插件JF3的②脚→JA3的14脚→JA4的⑩脚→JC42的①脚→ICC2(87C52)的13脚,经译码后输出相应的控制信号到各受控电路.面板键控电路由BU2872及各操作按钮组成,如图3.12所示.BU2872的15～20脚输出的键扫描信号与其10～13脚输出的控制指令信号组成6×4矩阵电路.按下某个按钮时,相应的扫描线与控制线接通并产生指令信号送到BU2872,经内部识别处理成控制数据信号,从其⑤脚输出至87C52的21脚并完成相应的操作控制.图3.12 操作/显示电路* 显示电路.87C52的21 ～ 23脚输出的数据信号经BU2872接收后处理为位脉冲和段脉冲,从21 ～ 39脚输出到荧光显示屏,显示机芯各种操作状态和播放时间信息.此外,还从40～42脚输出3路LED指示控制信号.* 电源供电电路.操作显示电路需要三组电源:BU2872的+5V工作电压,(21V的显示屏驱动电压和3.3V显示屏灯丝的交流电压.其供电路径如图3.12所示.)(3)托盘的进/出盒控制.托盘进/出盒控制电路由BU2872,87C52,OM5284,QS09～QS16等元件组成,如图3.13所示.托盘的进/出盒控制原理如下:按动进/出盒键时,由BU2872将操作指令处理成串行数据信号传送至87C52,经译码后发出卸载指令至OM5284.OM5284收到该指令后,从其⑦脚输出高电平使QS09饱和导通,其集电极输出低电平使QS10饱和导通.QS10饱和后,其集电极输出的高电平一路通过接插件JS03的④脚加到加载电机的负极,另一路通过RS35使QS13饱和.QS13饱和后,其集电极输出低电平,通过JS03的③脚到加载电机的正极.加载电机因加了反向电压而反转,带动托盘向外移动.托盘到位后,检测开关KS断开,QS16导通,其集电极输出低电平至OM5284的20脚.OM5284接收到这一信息后,发出制动指令使电机停转,此时可进行卸盘或装盘.图3.13 托盘进/出盒控制电路再次按动进/出盒键时,仍由BU2872将该操作信息送到87C52,经处理后发出加载指令至OM5284,由其⑤脚输出高电平至QS14,QS15的基极使其导通,从而使QS10,QS13截止,QS12,QS11导通,QS10集电极输出的低电平加到加载电机的负极,QS12集电极输出高电平至加载电机的正极,电机正转带动托盘进入机内.此时检测开关KS由断开转为闭合,托盘装载到位后,KS又断开,QS16由导通→截止→导通,并将到托盘位信息送至OM5284的20脚.OM5284收到该信息后发出制动指令使电机停转,影碟机进入播放状态.(4)激光头复位电路.激光头复位电路的作用是在光盘装载到位后,进给电机高速旋转,带动激光头组件向内移动,以便读取光盘信息.激光头复位控制电路如图3.14所示.图3.14 激光头复位控制电路当激光头上升到位后,机芯微处理器ICS2(OM5284)根据其脚检测到的托盘到位信息,利用数据总线从其41～44脚发出激光头复位信息(断开进给伺服环路并产生进给电机启动电压)到伺服处理集成电路SAA7372的51～54脚,经ICS3(SAA7372)处理后从其28脚输出激光头复位电压,经RS15,CS21,RS10,CS16低通滤波后送入ICS4(TDA7073)的⑥脚进行驱动放大,由其9,12脚输出电压使进给电机高速旋转,带动激光头组件迅速向内移动,直到激光头限位开关闭合.此时,OM5284的62脚由高电平变为低电平,发出反转指令使进给电机反转,驱动激光头组件移至零轨迹位置而停止.与此同时,断开复位控制并接通伺服控制环路,以便读取目录信息.(5)激光二极管供电控制电路.激光二极管供电控制电路如图3.15所示.每次开机且托盘到位后,激光头复位,机芯微处理器OM5284通过总线接口发出控制指令至SA7372,由其64脚输出LD ON高电平至TDA1300的⑦脚,经内部处理后由其16脚输出4V～5V直流电压给激光头组件上的APC电路,使激光管发射激光.当有光盘且激光头正在读取信息时,该发射控制电压才存在;当无光盘时,激光头发射的激光在聚焦搜索完毕后停止发射;当有光盘而未读出目录信息,或已读出目录信息而未按播放键时,均要停止激光发射.图3.15 激光二极管供电控制电路(6)聚焦搜索与聚焦OK检测电路.聚焦搜索与聚焦OK检测电路如图3.16所示.激光头复位后,OM5284一方面送出LD ON信号使LD发射激光,另一方面通过总线接口(41～44脚)向SAA7372(51～54脚)发出控制指令,切断聚焦伺服环路并由其26脚输出聚焦搜索电压,经低通滤波,ICS5(TDA7073)驱动放大后由其13,16脚输出电压至聚焦线圈,使物镜上下搜索2～3次.无光盘时,停止搜索并关闭LD的电源;有光盘时,反射的信号经TDA1300放大后从其⑩脚输出RF信号,经RF检测电路(QS06～QS08,DS01等组成)产生聚焦OK高电平信号送入OM5284的②脚.OM5284检测到该信号后,立即输出启动主轴电机旋转和聚焦伺服指令到SAA7372,使内部聚焦伺服电路工作,并由其33,34脚输出主轴电机启动电压,经低通滤波,ICS4(TDA7073)驱动放大后,从13,16脚输出电压启动主轴电机旋转.6. 电源供电电路该机电源采用典型的串联稳压供电电路,其电路组成框图如图3.17所示.220V交流电压经变压器TPP1降压后输出三组交流电压:3.4V,11V和30V.* 3.4V交流电压直接通过接插件JA3,JF3对荧光显示屏的灯丝①,②脚与33,34脚供电(如图3.12所示).* 11V交流电压经DP01,DP02,DP07,DP08整流滤波后得到12V左右的直流电压,该直流电压一路经ICP1,QP03稳压后分别输出+5VS,+3.3V,对操作显示ICF1,微处理器ICC2,复位电路QC02和解压芯片ICC1供电;另一路送到QP01,QP02组成的+5V受控稳压电路,并由QPP1控制输出+5VA,+5VD和+5VV工作电压.图3.16 聚焦搜索与聚焦OK检测电路图3.17 电源电路组成框图* 30V交流电压一路经DP03,DP04半波整流及QP04,QP07等稳压后输出±13V电压,对双运放ICA1,ICA2,ICA6供电;另一路经DP05半波整流,ICP2稳压后输出(21V电压,对荧光显示屏供电.整机各电路板供电电路如图3.18所示.图3.18 电源供电电路3.2 新科SVD280(Z)型影碟机电路原理由于采用MPEG2编码,超级VCD的码率比VCD高,读盘速度比VCD快两倍,单张超级VCD光盘最多只能播放45分钟,一个故事片需要2～3张盘片.超级VCD的解码芯片采用MPEG2算法,类似于DVD,有强大的兼容性和交互能力.本节以新科SVD280(Z)型影碟机为例,介绍超级VCD影碟机的整机电路原理.3.2.1 整机简介新科SVD280(Z)型影碟机是新科集团继1999年率先推出MP3影碟机后开发的智能升级与复读,复唱型超级VCD,其主要特点有:(1)采用2/3 D1编码格式,图像清晰度可达350线,远高于普通VCD的250线.(2)声音有4路通道,并采用先进的数码声频技术——智能环绕声场(包括数字声场处理,数字均衡处理,数字卡拉OK处理).(3)根据配套设备,周围环境和个人喜好,具有56种声音效果调节.* 声音频响可选择标准,古典,爵士,摇滚,舞曲,民歌,流行,个性.* 音效背景包括标准,音乐厅,体育场,现场,大厅,教堂,电影院.(4)内置15级数字变调器,使演唱者轻松演唱高难度歌曲.(5)独特的动态频谱均衡器,模拟彩色荧光屏,可配合影像欣赏音乐.(6)可进行长达285秒的数码录音,又能可视复读,复唱.用户可轻松制作自己的MTV节目.该机也是学习外语的好帮手.(7)新型快闪存储器与"超载号"可升级软件相结合,可实现智能升级.所谓智能升级,是指在不更换机芯和芯片,不借助仪器和复杂的使用技巧,不增加投资的前提下,只需把新科公司提供的升级软件光盘在该机中播放几分钟或从新科网站下载升级软件,就可把影碟机升级为具有新的伺服系统与解码软件的新版本机型.(8)采用世界领先的索尼璐明机芯和新一代更精确的伺服控制系统,提高了系统可靠性.(9)采用32位微处理控制,采用优良的解码芯片和优秀的解码软件与伺服控制技术,具有较强纠错能力,在2倍速播放时,纠错能力更强,即使严重划伤的碟片,也能顺利播放.(10)完全兼容超级VCD,CVD,SVCD,VCD,CD,MP3光盘.(11)具有9画面浏览功能,能预览整张光盘内容.(12)具有4种字幕与声道选择,可实现多语言和多种显示功能.3.2.2 电路组成及工作原理1. 整机组成该机主要由索尼璐明机芯,RF信号放大电路,数字信号处理电路,MPEG2音/视频解压电路,音/视频信号处理电路,操作/显示电路,电源电路等组成,分装在主板,电源及音频输出板,操作/显示控制和话筒板上.其组成框图如图3.19所示,各电路板采用的主要集成电路及功能见表3.2.图3.19 整机组成框图表3.2 新科SVD280(Z)主要集成电路及功能2. 工作原理整机工作过程如下:激光头从碟片读取的信号经紧靠光头的PDIC(光电集成电路)放大后转换成电压信号,再经RF放大器(CXA2549M)进行RF信号处理及运算,产生RF(射频)信号,TE(循迹误差)信号及FE(聚焦误差)信号,传送给数字伺服信号处理电路(CXD3008Q),经其处理后产生相应的伺服控制信号送到伺服驱动电路(BA6392FP),经驱动放大后加到聚焦线圈,循迹线圈和进给电机两端,使激光头准确跟踪信号轨迹.同时,CXD3008Q将对输入的RF信号进行对称化处理,同步信号的检测和提取,EFM解调等.提取出的同步信号经处理后得到主轴恒线速(CLV)伺服信号去控制主导电机的转速;EFM解调后的信号经CIRC纠错后产生DATA(数据),BCK(位时钟),LRCK(左,右声道时钟)及C2P0(误码标志)等信号送往SVD1811解压电路进行MPEG2的音/视频解压.解压后输出的数字音/视频信号送到SVD1810,数字视频信号经SVD1810内部的数字视频编码,DAC及视频滤波后输出复合视频及S视频;数字音频信号经SVD1810内部的音频DAC转换后输出模拟音频信号,经4558缓冲放大后输出音频信号到音频输出插口.整机的各种操作与显示,伺服控制,解码均由SVD1811内置的32位精简指令微处理器(RISC)控制,直接处理图像,声音信号,协调各单元电路有序的工作,减少了采用主,副控制器的往复通信,提高了控制速度,增强了纠错能力.3.2.3 整机电路分析1. RF信号放大电路和数字信号处理电路RF信号放大电路和数字信号处理电路分别由CXA2549M和CXD3008Q及外围元件组成,如图3.20所示.图3.20 RF信号放大电路和数字信号处理电路(1)RF信号放大电路.激光头发射的激光经光盘反射到4分光敏检测二极管A, B, C, D上转换成4路电信号,经光头内部的I/U转换后输出4路信号电压,分别送入CXA2549M的③,④,⑤,⑥脚.CXA2549M对输入的信号进行RF求和放大,均衡放大后从其17脚输出RF信号到CXD3008Q的50脚.(2)数字信号处理电路.CXD3008Q对输入的RF信号进行不对称补偿,EFM解调,CIRC纠错处理后得到数据信号(DATA),位时钟信号(BCK),左右声道时钟信号(LRCK),从其65,66,67脚输出到SVD1811的28,29,30脚进行MPEG2解压处理.2. 数字伺服电路由RF信号放大器送来的RF,TE,FE信号经过采样量化,变成数字信号,采样频率分别为1.4MHz,88.2kHz.然后进行平均值测量计算,得到的结果存到对应的寄存器并送入运算单元与相应的数字信号进行作差运算,去掉信号中的误差成分.经过纠偏处理的数字信号在软件控制下进入伺服电路(由伺服处理CXD3008Q,伺服驱动BA6392FP等元件组成).CXD3008Q内含数字伺服系统,如图3.21所示.数字伺服是受软件控制的,它对信号的运算也完全以程序方式进行,由软件控制的伺服处理包括伺服误差信号及其偏移消除,伺服环路自动增益控制,EF平衡和聚焦偏置调整等,处理过程如下:首先对数字信号进行相关程式的运算,产生不同类型的伺服控制信号,然后送入对应的脉冲宽度调制器(PWM)中产生7位PWM驱动信号,最后传送到驱动块中进行功率放大后驱动相对应的机构进行精确伺服,对不同的光盘有不同的最佳对应状态.CXD3008Q初始化时,对RFDC(RF直流成分),VC(中点电压),FE(聚焦误差信号)和TE(循迹误差信号)信号在A/D转换后进行平均值测量计算,存入对应的寄存器,并送入。
