爱色丽MA68 五角度色差仪-简易说明
全自动颜色色差仪参数 色差仪如何操作
全自动颜色色差仪参数色差仪如何操作全自动颜色色差仪参数：■外型尺寸：主机280mm*240mm*120mm。
■探头：80mm*180mm。
■打印机：140mm*100mm*35mm。
■总重量：3公斤。
■精准度：Y（X,Z）1.5 X,y（z） 0.015、■稳定性：Y0.15、■重复性：E0.05、■复现性：E0.25、■疲乏特性：Y0.15、相关设备鄂式碎裂机全自动颜色色差仪简介：该仪器用于涂料、印刷、标志板、反光膜等材料加工企业，此仪器也可以测量出L，A，B值，△L，△a，△b值。
依据△L，△a，△b偏色值来校正配方，用来引导配色。
DC—P3A型自全动色差计是专门为实现以下标准设计制造的测色仪器。
全自动颜色色差仪使用方法：在以上的一些标准中，颜色都用x，y及亮度因数来表示。
此仪器测量头直接对被测物进行测量，经过内部的计算，直接显示和打印出x，y，GY值，而亮度因素V=Y/100，所以也表示直接告知了亮度因数V值。
仪器条件：CIE推举的D65标准光源接受1931年标准色度系统（2视场XYZ色度系统）照明与观测条件：45/0仪器外形及其它技术指标与DC—P3型全自动测色差计相同。
全自动颜色色差仪执行标准：■中华人民共和国国家标准：GB2893—2023安全色。
■中华人民共和国国家标准：GB/T18833—2023道路交通标志反光膜。
■中华人民共和国国家标准：GB/T8416—2023视觉信号表面色。
■中华人民共和国国家标准：GB13495—92消防安全标志。
■中华人民共和国交通部行业标准：JT/T279—2023道路交通标志板，JT/T280—2023路面标线涂料，JT/T595—2023锥形交通路标，JT/T596—2023道路防撞桶。
■中华人民共和国国家标准：GB5768—1999道路交通标志和标线。
通信管内壁静摩擦系数测试仪贮存条件：测定器及其附件应存放在干燥、清洁、无振动、无易燃、易腐蚀物品的环境条件下。
色差仪使用说明书
色差仪使用说明书产品介绍使用产品前请仔细阅读本说明书，并妥善保管基础参数测量结构： D/8,SCI(漫射照明/8°方向接收,包含镜面反射）符合标准： 符合标准CIE No.15,GB/T 3978,GB 2893 GB/T 18833,ISO7724-1,ASTM E1164,DIN5033 T eil7分光方式： 集成光学器件感 应 器： CMOS感应器测量指标： 光谱反射率 CIE-Lab,CIE-LCh,HunterLab,CIE-Luv,XYZ,Yxy,RGB 色差(ΔE*ab,ΔE*cmc,ΔE*94,ΔE*00) 白度(ASTM E313-00,ASTM E313-73,CIE/ISO AATCC ,Hunter ,TaubeBerger ,Stensby ,R457) 黄度(ASTM D1925,ASTM E313-00,ASTM E313-73) 黑度（My ,dM）,沾色牢度,变色牢度,Tint(ASTM E313-00) 色密度CMYK(A ,T ,E ,M),同色异谱指数Milm 孟塞尔,遮盖力,力份(染料强度,着色力)积分球直径： 40mm 照明光源： LED(全波段均衡LED光源)口径尺寸： MAV：Φ11mm+SAV:Φ6mm 波长间隔： 10nm 波长范围： 400-700nm 反射率测定范围： 0-200%反射率分辨率： 0.01%测量精度： 0.01测量重复性： ΔE*ab≤0.03 (仪器校正后，以5秒间隔测量白色校正板30次以MAV口径测量结果标准偏差)测量时间： 约1秒接 口： USB ，蓝牙光源条件： A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7, F8,F9,10,F11,F12,CWF ,U30,U35,DLF ,NBF ,TL83, TL84,ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4, LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2视 场 角： 2°,10°屏 幕： IPS全彩屏幕,2.4英寸电池容量： 单次充电可连续测量8000次,3.7V/3000mAh 光源寿命： 10年100万次语 言： 简体中文,英语校 准： 自动校准软件支持： Android,iOS,Windows，微信小程序摄像头取景定位： 有重 量： 约260g 体 积： 180mm*60mm*51mm 是否能过计量： 可过计量存 储： App海量存储*参数如有修改，恕不另行通知保修说明本产品售后服务严格依据《中华人民共和国消费者权益保护法》、《中华人民共和国产品质量法》实行售后三包服务，服务内容如下：1、 自您签收日起7日内，本产品出现《产品性能故障表》所列性能故障的情况 经由本司售后服务中心检测确定，可免费享受退货或换货服务；2、 自您签收日起8-15日内，本产品出现《产品性能故障表》所列性能故障的情况，经由本司售后服务中心检测确定，可免费享受换货或维修服务；3、 自您签收日起36个月内，本产品出现《产品性能故障表》所列性能故障的情 况，经由本司售后服务中心检测确定，可免费享受维修服务。

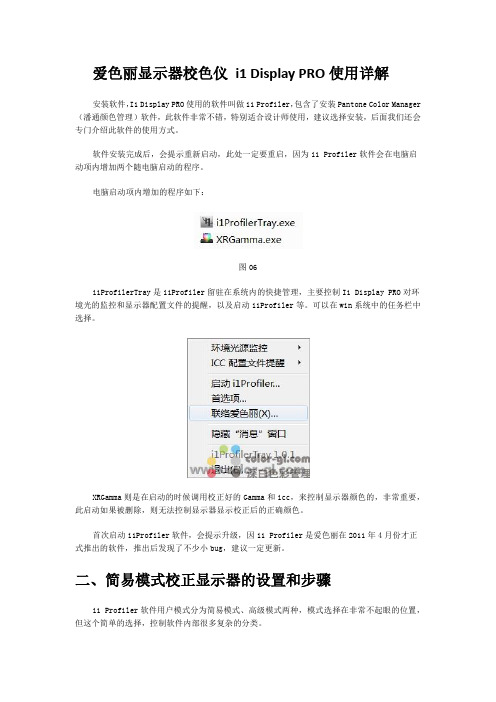

爱色丽显示器校色仪 i1 Display PRO使用详解
爱色丽显示器校色仪i1 Display PRO使用详解安装软件，I1 Display PRO使用的软件叫做i1 Profiler，包含了安装Pantone Color Manager （潘通颜色管理）软件，此软件非常不错，特别适合设计师使用，建议选择安装，后面我们还会专门介绍此软件的使用方式。
软件安装完成后，会提示重新启动，此处一定要重启，因为i1 Profiler软件会在电脑启动项内增加两个随电脑启动的程序。
电脑启动项内增加的程序如下：图06i1ProfilerTray是i1Profiler留驻在系统内的快捷管理，主要控制I1 Display PRO对环境光的监控和显示器配置文件的提醒，以及启动i1Profiler等。
可以在win系统中的任务栏中选择。
XRGamma则是在启动的时候调用校正好的Gamma和icc，来控制显示器颜色的，非常重要，此启动如果被删除，则无法控制显示器显示校正后的正确颜色。
首次启动i1Profiler软件，会提示升级，因i1 Profiler是爱色丽在2011年4月份才正式推出的软件，推出后发现了不少小bug，建议一定更新。
二、简易模式校正显示器的设置和步骤i1 Profiler软件用户模式分为简易模式、高级模式两种，模式选择在非常不起眼的位置，但这个简单的选择，控制软件内部很多复杂的分类。
下面是简易模式的初始界面，画红线处为模式选择：在软件初始界面中，可以看见只有显示器、显示检验、投影仪三个绿色对钩，表明这三大功能及其内部功能是开放的，而RGB打印机、CMYK打印机和打印机检验这三大功能是红色问号，不开放。
1、显示设置简易模式的显示器色彩管理很简单，在下部显示色彩管理工作流程中，只有三大步，分别是显示设置、测量、ICCV配置文件。
i1 Profiler可以自动识别双显示器，点哪个显示器，软件界面就自动跳到那个显示器界面。
同时i1Profiler 支持4种显示器背光类型：CCFL（冷阴极荧光灯）、广色域冷阴极荧光灯、白光LED、红绿蓝LED，另外还有投影仪，此处要按您所使用的显示器类型正确选择。
精密色差仪操作指导书
注：如果在允许的容差范围内，仪器发出的提示音为一声，也就是合格。
如果在允许的容差范围外，仪器发出的提示音为连续两声，也就是不合格。
重庆大军建材有限公司
Chongqing Dajun Building Materials Co., LTD
文件编号 DJ/QZ022-2012
版次
A1
工作文件 精密色差仪操作指导书
准界面”（如图二十），图中的 XYZ 数值即为白板的 XYZ 实际值。
如果你想修改 XYZ 值，请按“ENTER”键，再利用“△”键和“▽”键将 XYZ 的值修改成你所
需要的数值。完成修改后按“Cancel”键，系统会弹出对话框，问是否修改。如果修改就选择“是”，
仪器后面的运算就是代入你新修改的数值。
7. 仪器测量操作：
7.1 开机：
将仪器背面的电源开关拨到 ON，听到一声提示音，接着显示器会显示中英文“精密色差仪”界
面(如图一)，几秒过后仪器自动进入“语言选择”界面(如图二）。
图一
图二
7.2 语言选择:
使用△键或▽键选择“中文”或“英文”后按“ENTER”键确认，听到提示音后进入校准页
重庆大军建材有限公司
图十六
图十七
图十八
图十九
图二十
7.5.7 选择“同色异谱”，三刺激值相同、光谱分布不同的颜色样品叫做同色异谱色。光谱分
布的差异，可以粗略地判断同色样品的异谱程度。如果复制品与标准样品之间的光谱反射率曲线
形状大致相同、交叉点和重合段多，就表明同色异谱程度低、特殊同色异谱指数低（色差值小）。
选择“同色异谱”，按“ENTER”键就进入了“同色异谱”界面，（如图十八）查看“同色异谱”
重庆大军建材有限公司
色差仪操作规范
DELETE（DISPLAY+MENU）：可删除标准样或比较样资料。
MENU：按MENU键可进入条件设定。
CURSOR/AVERAGE：a、进入MENU状态，可选择至各修改之项目。
b、在标准样或比较样模式下可做平均测色。
▲：a、在标准样或比较样模式下选择储存于记忆卡内之标准或比较样。
b、在MENU状态可更改反白区之内容。
▼：a、在标准样或比较样模式下选择储存于记忆卡内之标准或比较样。
b、在MENU状态可更改反白区之内容。
PRINT（▲和▼键）：可输出色彩资料至印表机。
BREAK：更改至比较样模式。
3.2本机规格：
3.2.1型号：CM—503i
3.2.2照明系统/观察率统：
d 8 (散光照明/ 8°视角) ;可转换式SCI (包括镜面组件) / SCE (不包括镜面组件)设置.
3.5.4欲测比较样请按BREAK键至比较样模式,将比较样置于测色口,按背后测色键测色即可比较色差(LCD上即为色差).
3.5.5若须要其它色彩数据,请利用MENU键更改DISPLAY内容.
3.5.6若有须要打印之数据请按PRINT (▲和▼同时按)即可.(须要外接打印机并设定状态)
3.6测量流程图:
3.2.15尺寸：115*257*126mm
3.2.16重量：含电池1.3Kg
3.2.17作业温度/湿度：0°～40°,相对湿度低于85﹪
3.2.18存放条件：–20°～45°,无水汽冷凝
3.3电源：
3.3.1使用电池：
(1)开掉开关
(2)将电池室盖的锁往上滑动,打开盖子
(3)装入四个5号电池,不要用不同厂牌的电池或使用时间长短不同的电池.
色差知识
色度学
光源及同色异谱 同色异谱： 当一对颜色在某光源下，呈现的 颜色是相同的，但在另外的光源下， 其呈现的颜色是有差异的，此现象为 “同色异谱”。
色度学
我们遇到的物体常处在各种不同光 源的照明下，最重要的光源是日光 和灯光。照明光源不同，物体的颜 色就会有差异，为了统一测量标准， CIE规定了标准光源。 CIE对颜色的评价是在它规定的光源 下进行的。
色度学
L*=16(Y/Yn)1/3-16 a*=500[(X/Xn)1/3-(Y/Yn)1/3] b*=200[(Y/Yn)1/3-(Z/Zn)1/3] 式中X,Y,Z为颜色样品的三刺激值, Xn, Yn, Zn为CIE标准照明体照射在完全漫反射 体上,再经过完全漫反射体反射到观察者眼 中的白色刺激的三刺激值。
色度学
建立一个CIE三维颜色空间， 在此空间可以看到所有颜色的位置 及（a, b, L）坐标。
图 三维空间坐标与明度的变化
色度学
色度学
CIELAB 色差公式以标准为中心 , 然后给予个别 L*a*b*数值,规定正负的误差范围: DL*=L*样品-L*标准 (明度差异) Da*=a*样品-b*标准 (红 /绿差异 ) Db*=b*样品-b*标准 (黄/蓝差异)
色度学
CIE LCH以标准为中心，然后给予个别 LCH值，规定正负误差范围： DL*=L*样品-L*标准 (明度差异) DC*=C*样品-C*标准 (饱和度差异) DH*=[（DEab）2-(DL*)2-(DC)2]1/2 (色调差异)
色度学
色度学
从LCH色差公式，可以清楚分析出 颜色饱和度和色调误差原因：
Decmc=[(DL*/lSL)2+(DCab*/cSc)2 +(Dhab*/SH)2]1/2 使用 DEcmc 公式，先根据产品的种类， 设定公式内的l和c两个常数。若设定为l:c等于 2： 1则其DEcmc的误差范围会较 l:c等于 1.4： 1宽松。
精密色差仪使用说明说明书
China’s leading expert of colorand gloss analysis南北潮商城 ｜ ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍCATALOGUE[一]精密色差仪使用须知-----------------------------------------1[二]注意事项---------------------------------------------------1[三]色差仪功能描述---------------------------------------------2[四]技术参数---------------------------------------------------2[五]仪器外观结构介绍-------------------------------------------3[六]测量流程图-------------------------------------------------5[七]校准页面---------------------------------------------------6[八]主页面-----------------------------------------------------6[九]测量-------------------------------------------------------78.1 标样测量-----------------------------------------------78.2 试样测量-----------------------------------------------8[十]数据查看---------------------------------------------------9 [十一]设置-----------------------------------------------------9 11.1校准---------------------------------------------------10 11.2 测量设置----------------------------------------------11 11.3 时间设置 ---------------------------------------------12 11.4 电源管理 ---------------------------------------------12 11.5恢复出厂-----------------------------------------------13 11.6语言选择-----------------------------------------------13 [十二]USB通信--------------------------------------------------14 [十三]产品配件图-----------------------------------------------15 [十四]异常处理-------------------------------------------------17 [十五]公司声明-------------------------------------------------17南北潮商城 ｜ ｗｗｗ．ｎｂｃｈａｏ．ｃｏｍ１、本说明书所述“色差仪”指的是精密色差仪。
液体色差仪使用说明书
液体色差仪使用说明书1. 产品简介液体色差仪是一种用于测量液体颜色差异的仪器，主要应用于化妆品、食品、油漆等行业。
采用先进的光学技术和计算机图像分析算法，能够精确、快速地测量样品的色差数值。
2. 产品外观及功能介绍液体色差仪外观美观简洁，由主体仪器和操作面板组成。
主体仪器采用高质量的金属材料，具有良好的耐用性和稳定性。
操作面板配备触摸屏，可以直观地控制仪器的各项功能。
2.1 主要功能（1）颜色测量：液体色差仪可准确测量液体样品的RGB数值，并将其转化为色差数值，以判断样品的颜色差异。
（2）色差比较：仪器提供两种样品对比模式，可将当前测量结果与已保存的标准样品进行比较，以判断样品的色差程度。
（3）数据存储：液体色差仪内置大容量存储器，可保存上百个测量结果，方便用户查阅和分析。
3. 使用步骤为了确保测量结果的准确性和稳定性，请按以下步骤正确使用液体色差仪。
步骤一：仪器准备（1）确保仪器与电源连接正常，待仪器启动完成后，显示屏将显示主界面。
（2）清洁测量仪器的光学部件，确保无灰尘或杂质存在。
（3）打开样品复原盖，或清洗容器，确保样品无污渍。
步骤二：样品测量（1）将待测液体倒入干净的容器中，容器的形状和颜色应与标准样品一致，以避免对测量结果产生影响。
（2）将容器放到测量仪器的测量台上，确保容器平稳并与仪器接触良好。
（3）在操作面板上选择“测量”功能，仪器将自动探测并测量样品的颜色数值。
（4）等待仪器测量完成，并在显示屏上查看色差数值。
步骤三：色差比较（1）如果需要将当前测量结果与标准样品进行比较，请将标准样品放入测量仪器的标准样品槽中。
（2）在操作面板上选择“比较”功能，仪器将自动计算并显示样品与标准样品的色差数值。
（3）根据色差数值，判断样品与标准样品之间的颜色差异程度。
4. 注意事项为了确保测量结果的准确性和可靠性，请注意以下事项：（1）样品准备：确保待测液体样品无污渍、无气泡，并与标准样品的形状和颜色一致。
工业色差仪使用方法
工业色差仪使用方法
工业色差仪是一种用于测量或比较物体颜色差异的仪器。
以下是一般的工业色差仪的使用方法：
1. 准备工作：将工业色差仪放置在稳定的台面上，并确保仪器电源已连接并开启。
根据需要，选择合适的光源和观察角。
2. 校准仪器：使用仪器自带的校准板或标准色块，按照仪器的校准说明进行校准。
3. 测量样品：将需要测量的样品放置在仪器的测量台上，并通过仪器的触发按钮或菜单选项进行测量。
确保样品与仪器接触良好，避免外界光线的干扰。
4. 分析结果：仪器将会提供一些色差参数，例如Delta E值或色差数据，用于表示样品与标准色之间的颜色差异。
根据测量需求和要求，对结果进行分析和解读。
5. 记录和保存数据：根据需要，将测量结果记录下来，可以保存在仪器内部的存储器中，或导出到计算机或其他媒体中。
6. 清洁和保养：使用完毕后，及时清洁仪器的各个部分，如测量台和光源，保持仪器的清洁和正常运作状态。
以上是一般的工业色差仪的使用方法，具体的使用步骤可能会因不同型号和品牌的仪器而有所差异。
在使用前请阅读和遵守仪器的使用说明书和注意事项。
玻璃色差仪使用方法
玻璃色差仪使用方法
玻璃色差仪主要用于测量玻璃的颜色差异。
下面是使用玻璃色差仪的一般步骤：
1. 准备工作：确保玻璃样品干净，无灰尘或油渍等污染物。
2. 打开色差仪电源，并预热仪器。
根据仪器的说明书，预热所需时间可能有所不同。
3. 将玻璃样品放置在色差仪的测试台上。
确保样品平整，尽量避免与其他物品接触。
4. 调整仪器的参数。
根据需要选择测试的颜色空间（如CIE L*a*b*），并设置所需的色差公差范围。
5. 点击仪器上的“开始”或“测量”按钮，开始测量。
色差仪会照射光源，检测并记录玻璃样品的颜色数值。
6. 等待测量结果显示。
根据仪器的要求，可能需要等待一段时间才能获取准确的测量结果。
7. 解读测量结果。
色差仪通常会显示样品的颜色数值，如颜色坐标和色差数值。
根据预设的色差公差范围，判断玻璃样品的颜色是否符合要求。
8. 记录并分析测量结果。
将测量结果记录下来，并与标准值进行比较。
根据差异的程度，评估玻璃样品的质量。
注意事项：
- 在测量前，确保仪器的光源和色标板都处于正常工作状态。
- 测量过程中，避免外界光线和干扰物对结果的影响。
- 尽量避免用手直接接触玻璃样品，以免留下指纹等污染物。
以上是一般的玻璃色差仪使用方法，具体操作步骤可能因仪器品牌和型号而有所不同，还请根据具体的仪器说明进行操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欢迎您使用爱色丽公司的产品。
本说明是MA68II多角度分光光度仪的基本操作简介，详细介绍请查阅原配的说明书。
MA68II型分光光度仪对被测物件作五角度色度分析。
其外部各硬件功能简介如下：
仪器内置充电电池，请充电后使用。
新仪器或长久未使用的仪器，使用前请连续充电二十四小时。
正常状态下，充电十二小时即可充满。
建议待仪器显示电池电量不足时充电，这样会延长电池的使用寿命。
三． 主要界面
仪器有以下三个主要界面，通过按键键#1可实现相互转换：
四． 仪器校正
每二十四小时，仪器需要校正一次。
步骤如下：
1.在主菜单2界面下，按键键#2。
2.仪器显示“CALIBRATION X-RITE
MA68II VERS. XXX/XXXX-X
COPYRITE 1996”。
3.稍等片刻后，仪器显示“READ
WHITE CALIBRATION PLAQUE”
4.压下仪器，测量白校正板。
仪器将
进行两次测量。
5.
完成后显示"CALIBRATION
UPDATED”,白校正完成。
6. 稍后，仪器将显示“READ ZERO REFLECTANCE ”。
7. 将仪器对好黑校正板，
8. 按键键#4，仪器将进行四次测量。
9.
完成后显示“ZERO REFLECTANCE CALIBRATION UPDATED ” 。
10. 将白、黑校正板收好，校
正完成。
五． 创建、存储标准
1.在普通界面下，按键键#4。
2.仪器显示“ENTER REFERANCE
MODE?”。
3.按键键#4，仪器显示“MEASURE
REFERRENCE SAMPLE”。
4.片刻后进入标准测量状态。
5.按键键#2或键键#3选择标准号码。
6.压下仪器，测量标准样品,显示
“READING COMPLETE”后，松
开仪器，读数测量完成。
7.标准数据及标准号显示在屏幕上。
8.按键键#1回到普通界面，标准创建、
存储完成。
六． 调用标准步骤与创建标准基本相同。
1.在普通界面下，按键键#4。
2.仪器显示“ENTER REFERANCE MODE?”。
3.按键键#4，仪器显示“MEASURE REFERRENCE SAMPLE”。
4.片刻后进入标准测量状态。
5.按键键#2或键键#3选择标准号码。
6.按键#1回到普通界面，标准调出。
七． 测量样品
在普通界面下，按下仪器，可直接测量样品。
1. 普通界面下，各键的功能如下：
2. 按键#2，可选择颜色空间，及容差公式：
3. 按＃3，选择光源：
八． 数据的存储
A．如何存储数据：
1．在普通界面下，选择颜色空间、光源、标准号等。
2．移到主菜单1。
3．按键#4，到数据组界面。
4．按键#3选择存储的组号。
5．按下仪器，测量样品，直至显示“READING
COMPLETE”。
松开仪器。
数据自动存储。
6．按键#2可查看刚刚所测数据。
再按键#1回到存储
菜单。
7．重复1-5步骤可继续存储样品数据。
B．如何检视已存储的数据：
1．在主菜单1下，按
键#4，进入数据组
菜单。
2．按键#4,进入选择选
项。
3．按键#2。
4．按键#2及键#3，选
择组号。
5．按键#4，检视颜色
数据。
6．可按键#2及键#3，
选择要检视的数
据。
7．连续按键#1可回到
主菜单。
C．如何删除已存储的数据：
九． 仪器的操作设置
在设置菜单里，您可以设置平均测量、自动搜索标准、选择容差公式、选择显示数值的角度、按键声音大小等。
感谢您阅读本说明书，您在使用过程中若有任何疑问，欢迎致电：
爱色丽（亚太）有限公司上海办事处
地址: 上海市徐汇区虹桥路1号港汇中心一座1203室
邮编：200030
电话：86-21-64481155转工业服务部
传真：86-21-64482468
