电动汽车用永磁同步电机控制系统设计
永磁同步电机的矢量控制系统
永磁同步电机的矢量控制系统一、本文概述随着科技的不断进步和工业的快速发展，电机作为核心动力设备，在各种机械设备和工业自动化系统中扮演着至关重要的角色。
其中，永磁同步电机（Permanent Magnet Synchronous Motor，简称PMSM）因其高效率、高功率密度和优良的控制性能等优点，被广泛应用于电动汽车、风力发电、机床设备等领域。
为了实现永磁同步电机的精确控制，提高其运行效率和稳定性，矢量控制（Vector Control）技术被引入到永磁同步电机的控制系统中。
本文将对永磁同步电机的矢量控制系统进行深入探讨。
文章将简要介绍永磁同步电机的基本结构和运行原理，为后续的矢量控制理论奠定基础。
接着，文章将重点阐述矢量控制的基本原理和实现方法，包括坐标变换、空间矢量脉宽调制（SVPWM）等关键技术。
文章还将分析矢量控制系统中的传感器选择、参数辨识以及控制策略优化等问题，以提高系统的控制精度和鲁棒性。
通过本文的研究，读者可以对永磁同步电机的矢量控制系统有一个全面而深入的了解，为实际应用中提高永磁同步电机的控制性能提供理论支持和指导。
本文还将探讨未来永磁同步电机矢量控制系统的发展趋势和挑战，为相关领域的研究者和工程师提供有价值的参考信息。
二、永磁同步电机的基本原理永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种高效、高性能的电机类型，其工作原理基于电磁感应和磁场相互作用。
PMSM的核心组成部分包括定子、转子和永磁体。
定子通常由三相绕组构成，负责产生旋转磁场；转子则装有永磁体，这些永磁体在定子产生的旋转磁场作用下，产生转矩从而驱动电机旋转。
PMSM的工作原理可以简要概括为：当定子三相绕组通入三相交流电时，会在定子内部形成旋转磁场。
由于转子上的永磁体具有固定的磁极，它们在旋转磁场的作用下会受到力矩的作用，从而使转子跟随定子磁场的旋转而旋转。
通过控制定子电流的相位和幅值，可以精确控制旋转磁场的转速和转向，从而实现对PMSM的精确控制。
新能源汽车电机控制系统设计技术研究
新能源汽车电机控制系统设计技术研究随着全球能源危机的日益加深和生态环境问题的愈发严峻，新能源汽车日益成为各国政府重点支持和研发的领域。
相比传统燃油汽车，新能源汽车具备环保、节能、高效的诸多优势，越来越受到人们的关注。
其中，电动汽车是新能源汽车的主要发展方向，因为它具有电力驱动、节能减排、健康环保、静音等特点，同时其动力系统也成为电气化汽车的核心所在。
而在电动汽车的动力系统中，电机控制系统起到了至关重要的作用。
新能源汽车经常采用交流电机或永磁同步电机，与传统燃油汽车的发动机不同，电机控制系统直接影响电动汽车的性能、效率和安全性。
下面，本文将讨论新能源汽车电机控制系统设计技术的研究现状、问题及发展趋势。
一、电机控制系统设计技术研究现状目前，国内外在电机控制系统设计技术方面已取得了长足进展。
在控制方式上，从最早的PID控制算法到现代控制理论和现代控制算法，可以实现多种控制策略，如功率流量控制、控制轴转矩和速度、感应器控制剩磁转矩等。
这些控制策略对应了不同的场合和应用，如车队管理、电机驱动、恒流控制和多电机控制等。
此外，在硬件选型方面，也有多种不同的解决方案。
例如，传统模拟电路与现代数据采集和控制型处理器的设计相结合，可以实现更高的控制性能和可靠性，同时也具有更好的灵活性和可编程性。
二、电机控制系统设计技术研究问题虽然已经有了较为成熟的技术研究成果，但在实际应用过程中，依然存在一些问题。
具体来说，有以下几点：（1）高速运转条件下的问题。
由于电动车电机转速高，电机控制系统的高速动态响应能力成为制约其性能的重要因素。
这使得目前电机控制系统的研究重点逐渐转向了高精度控制器、高速数据采集和处理技术、复杂控制算法等。
（2）制动过程中的问题。
目前电动车主要采用驱动电机反转制动和制动能量回收技术进行制动，但二者都存在一定的问题。
因此，目前还缺乏一种高效的电机制动控制方法，这是电机控制系统技术研究的难点所在。
（3）安全问题。

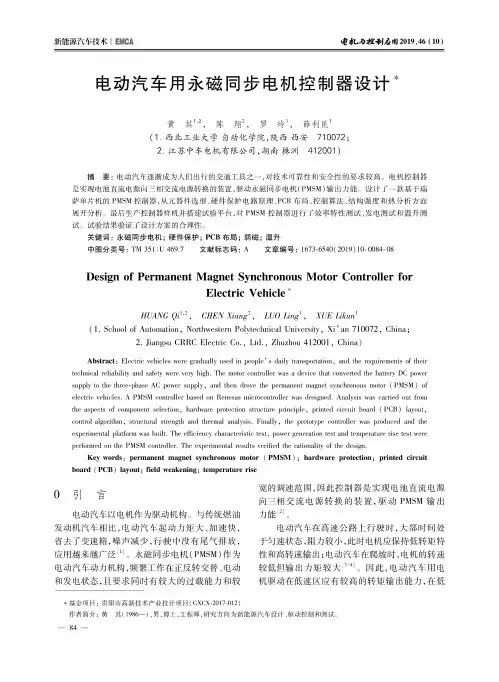

电动汽车用永磁同步电机控制器设计
0引言
电动汽车以电机作为驱动机构。上
转
较高的转速输出能力，
于汽
车 同 工作 同的
。对于电动汽
车驱动电机，
电动汽车需具有好的转矩
输出性能， 可能提高电机转矩输出能力；而在
高 ，当电机转
，电机
电动
随转
，当达到额定转 ，反电动势
达到逆变器的最大值， 若采取弱磁控制，
控制器会出现饱和失效现象，使电动汽车的性能
指标降低。交流电机矢量控制是将电流分解为转
测试。
1控制器硬件设计
本文设计的电动汽车用PMSM控制器技术指
标如下:额定电压600 V,额定功率36 [W,额定转
速5 600 r/min，额定转矩61.4 N・@。峰值转矩
180 N・m，峰值功率56 kW，持续时间1 min；最高转
速7 500 r/min，长 运行。控制器最
于
95%，重量小于10 kg。位置 感器采用旋转变压
发动机汽车相比,电动汽车起动力 、
，
了
,
,行
，
⑴。永磁同步电机(PMSM)作为
电动汽车动力机 ， 工作
转交 、 电动
和发电 ，且要求同 较大的 能力和较
的
， 控制器是实现电池直流电源
向三相交流电源转换的装置，驱动PMSM输出
力能*2+。
电动汽车 高
《2024年永磁同步电机矢量控制系统的研究与设计》范文
《永磁同步电机矢量控制系统的研究与设计》篇一摘要：随着科技的发展和工业自动化水平的不断提高，永磁同步电机因其高效率、高精度和良好的控制性能被广泛应用于工业领域。
本文详细探讨了永磁同步电机矢量控制系统的基本原理，深入研究了其系统设计、实现过程及其在实际应用中的表现。
通过分析永磁同步电机的工作特性，我们提出了一种先进的矢量控制策略，以优化电机控制系统的性能。
一、引言永磁同步电机（PMSM）作为现代电机技术的代表，因其结构简单、高效和可靠性高等特点，在电动汽车、工业机器人等领域得到广泛应用。
为了满足高性能应用需求，开发高效的控制系统是关键。
本文研究的重点在于矢量控制系统的设计与优化，通过这种控制系统能够更精确地控制电机的工作状态和输出。
二、永磁同步电机的工作原理与特性永磁同步电机由定子和转子两部分组成，其工作原理基于电磁感应定律和安培环路定律。
转子上的永磁体产生恒定磁场，而通过调节定子电流产生的磁场与转子磁场同步，从而驱动电机转动。
PMSM具有高效率、高转矩/质量比和高速度等特点，且能在宽广的调速范围内运行。
三、矢量控制系统的基本原理与优势矢量控制技术是现代电机控制的核心技术之一。
它通过精确控制电机的电流和电压，实现对电机转矩的精确控制。
与传统的标量控制相比，矢量控制具有更高的控制精度和更好的动态响应性能。
在永磁同步电机中应用矢量控制技术可以大大提高电机的效率和输出转矩性能。
四、永磁同步电机矢量控制系统的设计与实现本节将详细描述矢量控制系统设计的各个环节，包括硬件设计、软件算法以及整体系统架构的设计。
在硬件设计部分，包括电机的选择、驱动器的设计以及传感器配置等；在软件算法部分，将详细介绍矢量控制的算法原理和实现过程；在整体系统架构设计部分，将讨论如何将硬件与软件相结合，形成一个高效稳定的控制系统。
五、系统性能分析与优化本节将通过实验数据和仿真结果来分析系统的性能表现，并针对可能存在的问题进行优化。
我们将通过对比优化前后的系统性能指标（如响应速度、稳态误差等），来验证优化措施的有效性。

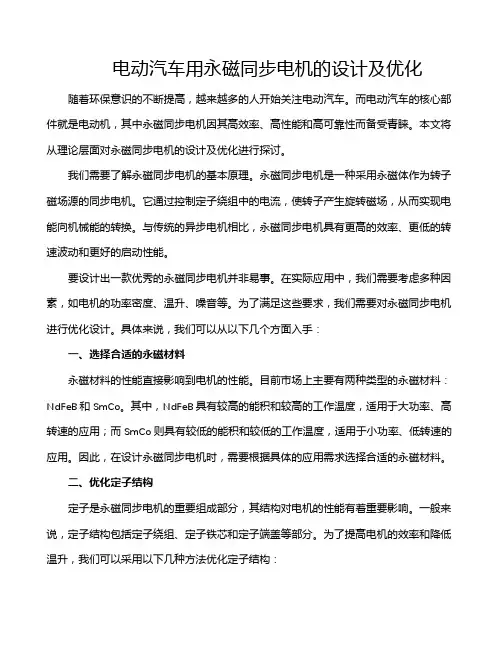

电动汽车用永磁同步电机的设计及优化
电动汽车用永磁同步电机的设计及优化随着环保意识的不断提高，越来越多的人开始关注电动汽车。
而电动汽车的核心部件就是电动机，其中永磁同步电机因其高效率、高性能和高可靠性而备受青睐。
本文将从理论层面对永磁同步电机的设计及优化进行探讨。
我们需要了解永磁同步电机的基本原理。
永磁同步电机是一种采用永磁体作为转子磁场源的同步电机。
它通过控制定子绕组中的电流，使转子产生旋转磁场，从而实现电能向机械能的转换。
与传统的异步电机相比，永磁同步电机具有更高的效率、更低的转速波动和更好的启动性能。
要设计出一款优秀的永磁同步电机并非易事。
在实际应用中，我们需要考虑多种因素，如电机的功率密度、温升、噪音等。
为了满足这些要求，我们需要对永磁同步电机进行优化设计。
具体来说，我们可以从以下几个方面入手：一、选择合适的永磁材料永磁材料的性能直接影响到电机的性能。
目前市场上主要有两种类型的永磁材料：NdFeB和SmCo。
其中，NdFeB具有较高的能积和较高的工作温度，适用于大功率、高转速的应用；而SmCo则具有较低的能积和较低的工作温度，适用于小功率、低转速的应用。
因此，在设计永磁同步电机时，需要根据具体的应用需求选择合适的永磁材料。
二、优化定子结构定子是永磁同步电机的重要组成部分，其结构对电机的性能有着重要影响。
一般来说，定子结构包括定子绕组、定子铁芯和定子端盖等部分。
为了提高电机的效率和降低温升，我们可以采用以下几种方法优化定子结构：1. 采用高效绕组材料和工艺：例如采用铜材代替铝材以减少电阻损耗；采用真空浸渍法或热压法形成绝缘层以提高绕组的绝缘强度；采用多层绕组结构以增加导体截面积以降低电阻损耗。
2. 优化定子铁芯结构：例如采用空心式定子铁芯以减少重量；采用特殊的几何形状以提高磁场分布均匀性；采用特殊的冷却方式以降低温升。
3. 优化定子端盖结构：例如采用高强度材料以增加刚度；采用特殊的密封结构以防止进水和灰尘；采用特殊的散热结构以降低温升。
电动汽车用永磁同步轮毂电机的设计及分析
摘要作为清洁能源汽车，电动汽车具有高能效，低噪音和零排放，成为世界新能源汽车发展的主要方向。
而对于永磁同步电动机，其结构简单，运行效率高，功率密度高，调速性能优良，符合电动汽车用电动机的要求。
因此，它在汽车工业中受到很多关注，并已广泛应用于电动汽车领域。
本文在有限元分析的基础上，采用场路结合的设计方法进行了电动汽车用永磁同步轮毂电机的设计和运行特性分析。
分析磁路结构参数变化对电机性能的影响，开发出适用于电动汽车的高效率、高功率密度、高过载能力的驱动电机，并由此总结了适用于电动汽车驱动的永磁同步电动机的设计方法，为后续系列产品的开发奠定了基础。
本文的主要研究工作有以下几个部分：根据电动汽车发展的关键技术，结合电动汽车的特殊运行条件和动力驱动特性，分析各种电动机性能的优缺点。
本文选择内置永磁同步电动机作为研究对象，通过对其结构特点和工作原理的分析，确定设计任务目标，使设计突出电动汽车驱动电机的特性。
以有限元软件为基础，依据电机学和相关电磁场理论，本文采用场路结合设计方法，确定了电机的设计方案，进行了电机主要尺寸设计、绕组方案确定、极槽配合选择、永磁体参数计算、永磁体充磁方向分析、气隙长度的设计等工作，完成样机的初步设计方案；然后根据电机电磁设计方案，建立有限元求解模型，对电机进行有限元分析计算，主要是对电机的空载、负载及过载工况进行仿真，并在此基础上研究电机的磁场分布、气隙磁密、空载反电动势、齿槽转矩、转矩转速以及永磁体涡流损耗等；研究相关结构的参数变化对电机的影响；从转子结构方面分析电机的弱磁扩速性能；为保证所设计的电机结构在运行时能够满足实际工况的机械强度需求，还对电机进行机械结构仿真，确保电机的各部分的应力能够满足所用材料的屈服强度的要求，保证电机的稳定运行。
最后依据设计结果制作了额定功率8.5kW、额定转速650r/min的样机，对样机的性能进行试验测试，测试结果表明样机具有较大的过载倍数和高效运行区域，达到预期设计目标。
永磁同步电动机调速控制系统的设计
永磁同步电动机调速控制系统的设计永磁同步电动机调速控制系统主要由控制器、传感器、功率电路和电机四个部分组成。
1.控制器：控制器是永磁同步电动机调速控制系统的核心部件，它通过对电机的转速、转矩等参数进行实时监测和控制，以实现电机的精确控制。
控制器通常采用数字信号处理器（DSP）或者嵌入式微处理器等高性能芯片，能够快速响应和处理各种控制算法，实现对电机的高精度控制。
2.传感器：传感器用于实时检测电机的转速、转矩、温度等参数，并将这些参数传输给控制器。
常用的传感器包括编码器、霍尔传感器、温度传感器等。
这些传感器能够提供准确的反馈信息，帮助控制器做出精准的控制决策。
3.功率电路：功率电路是永磁同步电动机调速控制系统中的另一个重要组成部分。
它主要由功率放大器、逆变器、直流电源等元器件组成，用于将控制器输出的信号转换成电机所需的电流和电压信号，从而驱动电机正常运行。
4.电机：电机是整个永磁同步电动机调速控制系统的执行部件，它将接收到的电流和电压信号转化为机械运动输出，实现电机的转速、转矩等参数的实时控制。
永磁同步电动机调速控制系统的设计原理主要包括速度控制和转矩控制两个方面。
1. 速度控制：速度控制是永磁同步电动机调速控制系统中最基本的控制策略之一。
在速度控制中，控制器通过读取传感器反馈的转速信息，并与设定的目标转速进行比较，然后根据控制算法输出相应的控制信号，驱动功率电路输出合适的电流和电压信号，从而实现对电机转速的精确控制。
通过速度控制和转矩控制两个方面的设计原理，永磁同步电动机调速控制系统能够实现对电机转速和转矩的精确控制，满足不同工况下的需求，提高电机的运行效率和性能。
1. 电机参数测量：首先需要对电机的参数进行准确测量，包括电机的电感、电阻、永磁体磁场强度等参数，这些参数将作为后续控制算法设计的重要依据。
2. 控制策略选择：在确定了电机的参数之后，需要根据实际应用需求选择合适的控制策略，包括矢量控制、直接转矩控制、场定向控制等。
永磁同步电机驱动控制系统的设计与实现
永磁同步电机驱动控制系统的设计与实现近年来，电动汽车成为了汽车市场的新宠。
而永磁同步电机则成为了电动汽车中最为优秀的一种电机类型。
永磁同步电机具有高效率、高功率密度、高转速、低噪音、抗干扰等优点，成为电动汽车中主流的驱动电机类型。
本文将重点介绍永磁同步电机驱动控制系统的设计与实现。
1. 永磁同步电机的原理与分类永磁同步电机是一种同步电机，其工作原理与感应电机类似，但与感应电机相比，永磁同步电机具有更高的效率和更高的功率密度。
永磁同步电机根据转子结构和磁场分布方式的不同，可以分为内转子型和外转子型两种类型。
2. 永磁同步电机驱动系统的组成永磁同步电机的驱动系统由电机驱动器、转子位置传感器、控制器和电源组成。
其中，电机驱动器是永磁同步电机的重要部分，它将电源的直流电转换为交流电，以驱动永磁同步电机运转。
转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息，控制器则根据转子位置和速度信息，计算出电机所需的转矩和电流，并将其输出给电机驱动器控制永磁同步电机的转速和转矩。
电源则为整个系统提供供电，保证系统正常运作。
3. 永磁同步电机驱动控制系统的设计（1）电机驱动器的设计电机驱动器是永磁同步电机驱动控制系统中的核心部分。
常见的电机驱动器包括直接式和间接式两种类型。
其中，直接式电机驱动器具有结构简单、效率高、体积小等优点，被越来越多的厂商所采用。
在永磁同步电机驱动控制系统的设计中，直接式电机驱动器可选择使用三相桥式变流器或NPC(Neutral Point Clamped)逆变器。
三相桥式变流器结构简单，控制方便，是目前应用最为广泛的一种电机驱动器类型；NPC逆变器则由于其更高的效率和更低的谐波含量，被越来越多的厂商所倾向。
（2）转子位置传感器的设计转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息。
常用的转子位置传感器包括霍尔传感器、编码器、绝对值编码器等。
其中，霍尔传感器具有体积小、价格低廉、安装方便等优点，但由于其精度较低，一般应用于电动自行车等简单的应用场合；编码器具有较高的精度和稳定性，广泛应用于电动汽车等高端应用场合。
