关于防爆等级和区域的划分
防爆区域等级的划分
一、防爆区域等级的划分爆炸是物质从一种状态，经过物理或化学变化，突然变成另一种状态，并放出巨大能量。
极速放出的能量，将使周围的物体遭受到猛烈的冲击和破坏。
爆炸必须具备三个条件：1）爆炸性物质：能与氧气（空气）发生反应并爆炸的物质，包括气体、液体和固体。
（气体：氢气、乙炔、乙烷等；液体：酒精、汽油；固体：粉尘、纤维粉尘等）。
2）氧气：空气。
3）点燃源：包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。
爆炸危险场所的分类：按爆炸性物质的物态，分为气体爆炸危险场所和粉尘爆炸危险场所二类。
爆炸危险场所的分级：原则是按爆炸性物质出现的频率、持续时间和危险程度划分为不同危险等级的区域。
气体爆炸危险场所的区域等级爆炸性气体、可燃蒸汽与空气混合形成爆炸性气体混合物的场所，按其危险程度的大小分三个区域等级。
0级区域（简称0区）：在正常情况下，爆炸性气体混合物连续地、短时间频繁地出现或长时间存在的场所。
1级区域（简称1区）：在正常情况下，爆炸性气体混合物有可能出现的场所。
2级区域（简称2区）：在正常情况下，爆炸性气体混合物不能出现，仅在不正常情况下偶尔短时间出现的场所。
注：正常情况是指设备的正常起动、停止、正常运行和维修。
不正常情况是指有可能发生设备故障或误操作。
粉尘爆炸危险场所的区域等级爆炸性粉尘和可燃纤维与空气混合形成爆炸性混合物的场所，按其危险程度的大小分二个区域等级。
10级区域：在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物，可能连续地、短时间频繁地出现或长时间存在的场所。
（相当于国际标准的20区）11级区域：在正常情况下，爆炸性粉尘或可燃纤维与空气的混合物不能出现，仅在不正常情况下偶尔短时间出现的场所。
（相当于国际标准的21、22区）二、防爆仪表的规定爆炸性气体环境用电气设备分为：I类：煤矿用电气设备II类：工厂用电气设备爆炸危险场所使用防爆电气设备，在运行过程中，必须具备不引燃周围爆炸性混合物的性能。

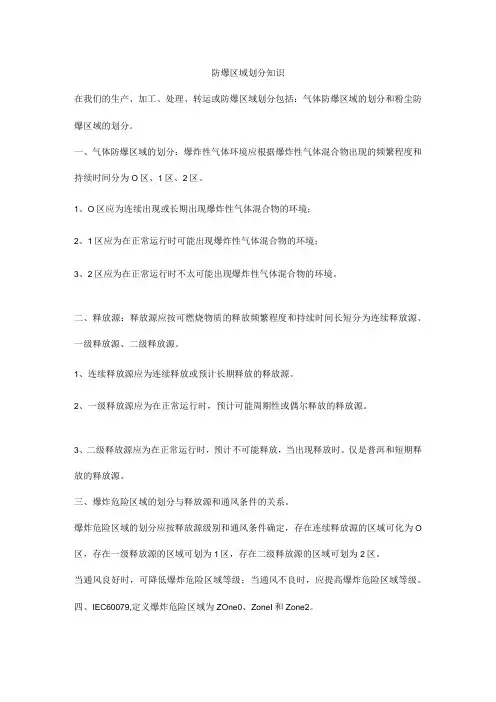

防爆区域划分知识
防爆区域划分知识在我们的生产、加工、处理、转运或防爆区域划分包括：气体防爆区域的划分和粉尘防爆区域的划分。
一、气体防爆区域的划分：爆炸性气体环境应根据爆炸性气体混合物出现的频繁程度和持续时间分为O区、1区、2区。
1、O区应为连续出现或长期出现爆炸性气体混合物的环境；2、1区应为在正常运行时可能出现爆炸性气体混合物的环境；3、2区应为在正常运行时不太可能出现爆炸性气体混合物的环境。
二、释放源：释放源应按可燃烧物质的释放频繁程度和持续时间长短分为连续释放源、一级释放源、二级释放源。
1、连续释放源应为连续释放或预计长期释放的释放源。
2、一级释放源应为在正常运行时，预计可能周期性或偶尔释放的释放源。
3、二级释放源应为在正常运行时，预计不可能释放，当出现释放时。
仅是普洱和短期释放的释放源。
三、爆炸危险区域的划分与释放源和通风条件的关系。
爆炸危险区域的划分应按释放源级别和通风条件确定，存在连续释放源的区域可化为O 区，存在一级释放源的区域可划为1区，存在二级释放源的区域可划为2区。
当通风良好时，可降低爆炸危险区域等级；当通风不良时，应提高爆炸危险区域等级。
四、IEC60079,定义爆炸危险区域为ZOne0、ZoneI和Zone2。
五、美标API500将爆炸危险区域定义为CIaSSI,DiViSiOnI和DiViSiOn2。
和API505将爆炸危险区域定义为CIaSSI,Zone。
、ZOneI和ZOne2。
六、注意事项爆炸危险区域的划分是确定了爆炸危险区域的范围和级别，在爆炸危险区域内的设备一定要选用防爆电气设备，而选择防爆电气设备的类型、型号规格是要按照爆炸危险区域的级别和爆炸危险气体的要求来确定。
防爆等级划分大全
防爆等级划分在编制阀门概算表的过程中，我注意到由于海越项目物料几乎都属可燃易爆产品，针对物料特性对阀门的防爆等级都要求明确标明并正确设置防爆等级，可对于防爆等级的划分和标志不是十分的清楚。
通过网上搜索相关的资料和信息针对这一问题进行学习。
防爆区域划分：0 区：Div.1 气体(CLASS Ⅰ) 在正常情况下 , 爆炸性气体混合物连续或长时间存在的场所1 区：在正常情况下爆炸性气体混合物有可能出现的场所 1 区2 区：Div.2 在正常情况下爆炸性气体混合物不可能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所10区 Div.1：粉尘或纤维(CLASS Ⅱ/Ⅲ）在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物可能连续 , 短时间频繁地出现或长时间存在的场所11区 Div.2：在正常情况下 , 爆炸性粉尘或可燃纤维与空气的混合物不能出现 , 仅仅在不正常情况下 , 偶尔或短时间出现的场所防爆方法对危险场所的适用性：序号防爆型式代号国家标准防爆措施适用区域隔爆型 d GB3836.2 隔离存在的点火源 Zone1,Zone2增安型 e GB3836.3 设法防止产生点火源 Zone1,Zone2本安型ia GB3836.4 限制点火源的能量 Zone0-2本安型ib GB3836.4 限制点火源的能量 Zone1,Zone2正压型p GB3836.5 危险物质与点火源隔开 Zone1,Zone2充油型o GB3836.6 危险物质与点火源隔开 Zone1,Zone2充砂型q GB3836.7 危险物质与点火源隔开 Zone1,Zone2无火花型n GB3836.8 设法防止产生点火源Zone2浇封型m GB3836.9 设法防止产生点火源 Zone1,Zone2气密型h GB3836.10 设法防止产生点火源 Zone1,Zone2散布在空气中的爆炸性物体可分成三个 CLASS( 类别 ):CLASS Ⅰ气体和蒸气 ;CLASS Ⅱ尘埃 ;CLASS Ⅲ纤维 .然后再将气体和尘埃分成 Group( 组 ) ：组名代表性气体或尘埃A 乙炔B 氢气C 乙烯D 丙烷E 金属尘埃F 煤炭尘埃G 谷物尘埃温度组别安全的物体表面温度常见爆炸性气体T1 ≤ 450℃氢气、丙烯腈等 46 种T2 ≤ 300℃乙炔、乙烯等 47 种T3 ≤ 200℃汽油、丁烯醛等 36 种T4 ≤ 135℃乙醛、四氟乙烯等 6 种T5 ≤ 100℃二硫化碳T6 ≤ 85℃硝酸乙酯和亚硝酸乙酯根据PDH工艺物料的特性举例说明对仪表防爆标志的认识如下：流量差压变送器为仪表的防爆标志Ex iaⅡC T4 的含义 :标志内容符号含义防爆声明 Ex 符合某种防爆标准，如我国的国家标准防爆方式ia 采用 ia 级本质安全防爆方法，可安装在 0 区气体类别ⅡC 被允许涉及ⅡC 类爆炸性气体温度组别T4 仪表表面温度不超过135℃。
防爆区等级及要求
防爆区等级及要求篇一防爆区等级及要求引言朋友们，为啥咱要整明白防爆区等级和要求这档子事儿呢？这可不是闹着玩的！想象一下，要是在不该马虎的地方掉了链子，那后果可不堪设想啊！现如今，各种工业生产、化学实验啥的，涉及到易燃易爆的东西可多了去了。
一不小心，“砰”的一声，那损失可就大了去了！所以啊，为了安全，为了咱们的小命和钱包，必须得把这防爆区的等级和要求搞清楚！主体要求**一、防爆区等级划分**1. 0 级防爆区：这可是最危险的地方，就像“炸药库”一样！在这儿，任何一点点火花都可能引发大爆炸。
比如存放大量高浓度易燃易爆气体的库房，那可是要万分小心的！2. 1 级防爆区：危险程度也不低哦！像那些经常有易燃易爆液体泄漏风险的区域，就归到这一级。
比如说化工厂里的某些反应釜附近。
3. 2 级防爆区：相对前面两级稍微好点，但也不能大意！比如一些有少量易燃易爆粉尘存在的车间。
**二、防爆要求**1. 设备要求：所有进入防爆区的设备，那都得是“特种部队”级别的！比如说电器设备，必须得有防爆认证，外壳得能扛得住爆炸冲击，**难道你还想随便弄个普通电器进去试试？**2. 人员要求：进防爆区的人，得先培训，得知道啥能做啥不能做！穿着也有讲究，不能穿容易产生静电的衣服，**难不成你想穿着化纤衣服进去当“导火索”？**3. 操作要求：在防爆区操作，那得小心翼翼，严格按照规程来。
不能随意动火，不能乱扔东西，**你以为这是你家后院啊？**结尾这些要求可不是说着玩的！严格遵守，那是对自己、对同事、对公司的负责。
要是不遵守，万一出了事，不仅工作丢了，还可能面临法律责任，**你难道想尝尝这苦果？**所以，大家都上点心，把安全放在第一位！篇二防爆区等级及要求引言嘿，朋友们！今天咱们来聊聊防爆区等级及要求，这可太重要啦！你想想，如果在防爆区不注意这些，那简直就是在“玩火自焚”！随着工业的快速发展，各种易燃易爆的物质到处都是，一个不小心，那就是大灾难！为了咱们的生命安全，为了企业的正常运转，必须得把这事儿整明白！主体要求**一、防爆区等级分类**1. 特级防爆区：这简直就是“禁区中的禁区”！比如说存放极度敏感的爆炸物的地方，那危险系数超高，稍有不慎，后果不堪设想！2. 高级防爆区：像一些大型的油库、气库，都属于这个范畴。
防爆区域划分及防爆要求
防爆区域划分及防爆要求咱来说说防爆区域划分和防爆要求哈。
一、防爆区域划分。
1. 0区。
这可是最危险的地方啦。
就像是爆炸物的老巢一样，在正常运行的时候，爆炸性气体混合物就一直存在。
比如说那种持续释放可燃气体的容器内部，那就是0区。
这里就像个随时会爆炸的火药桶，一点火星都不能有。
2. 1区。
1区呢，是在正常运行时可能出现爆炸性气体混合物的区域。
想象一下，一个装着可燃气体的大罐子，虽然它正常情况下密封得挺好，但偶尔会有点小泄漏，罐子周围的那一块区域就可能是1区。
就像个有点小脾气，时不时可能爆发危险的地方。
3. 2区。
2区相对来说没那么危险。
在正常运行时不太可能出现爆炸性气体混合物，如果出现也是短时间存在的。
比如说离那个可能泄漏可燃气体的罐子有点距离的地方，只有在非常特殊的情况下，比如刮大风把泄漏的气体吹过来了，才会有危险，这就是2区。
二、防爆要求。
1. 电气设备方面。
首先啊，在防爆区域里的电气设备得是防爆型的。
就像给电器穿上了一层防爆铠甲。
普通的电器可不行，要是在0区、1区或者2区用普通的插座、电灯啥的，那就像是在火药堆旁边玩火。
这些防爆电气设备得经过严格的认证，符合相关的防爆标准，比如说隔爆型的电气设备，它就像一个坚固的小堡垒，即使内部发生爆炸，也能把爆炸能量限制在设备内部，不让外面的爆炸性环境受到影响。
2. 布线要求。
布线也很讲究呢。
电线可不能乱拉，得穿在防爆导管里。
这导管就像给电线盖了个保护罩，防止电线破损产生电火花。
而且导管之间的连接得紧密，不能有缝隙，不然可燃气体钻进去，遇到电火花就完蛋了。
在0区和1区，这些要求就更严格啦，导管的密封性要超级好，就像给电线盖了个严严实实的金钟罩。
3. 通风要求。
如果是有可燃气体可能存在的区域，通风可不能少。
良好的通风就像一阵清风，把那些可燃气体吹散，降低它在空气中的浓度。
在1区和2区，如果通风不好，可燃气体就会聚集起来，浓度一高，就离爆炸不远了。
就像在一个封闭的小屋里，要是有人放屁（假设屁是可燃的哈，开个玩笑），不通风的话，那味道和危险程度都会越来越高。

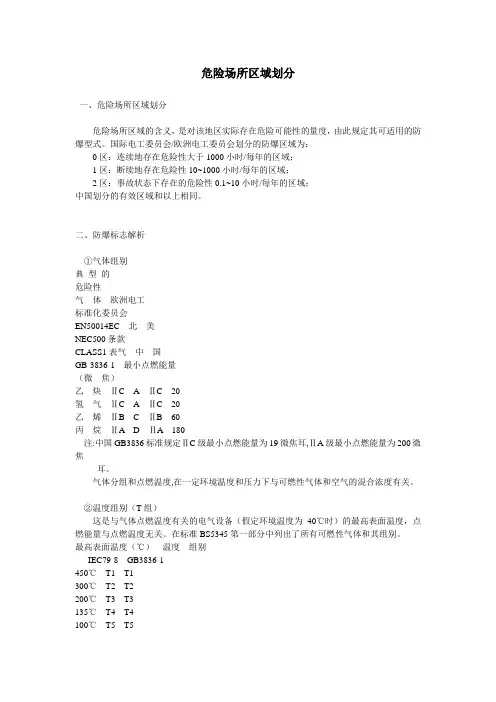

防爆区划分
危险场所区域划分一、危险场所区域划分危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型式。
国际电工委员会/欧洲电工委员会划分的防爆区域为：0区：连续地存在危险性大于1000小时/每年的区域；1区：断续地存在危险性10~1000小时/每年的区域；2区：事故状态下存在的危险性0.1~10小时/每年的区域；中国划分的有效区域和以上相同。
二、防爆标志解析①气体组别典型的危险性气体欧洲电工标准化委员会EN50014EC 北美NEC500条款CLASS1表气中国GB-3836-1 最小点燃能量（微焦）乙炔ⅡC A ⅡC 20氢气ⅡC A ⅡC 20乙烯ⅡB C ⅡB 60丙烷ⅡA D ⅡA 180注:中国GB3836标准规定ⅡC级最小点燃能量为19微焦耳,ⅡA级最小点燃能量为200微焦耳。
气体分组和点燃温度,在一定环境温度和压力下与可燃性气体和空气的混合浓度有关。
②温度组别（T组）这是与气体点燃温度有关的电气设备（假定环境温度为40℃时）的最高表面温度，点燃能量与点燃温度无关。
在标准BS5345第一部分中列出了所有可燃性气体和其组别。
最高表面温度（℃）温度组别IEC79-8 GB3836-1450℃T1 T1300℃T2 T2200℃T3 T3135℃T4 T4100℃T5 T585℃T6 T6③防爆标志以下以CENELEC氢气防爆标志为例：E Ex ia ⅡC T4E：按CENELEC标志认可Ex：防爆公用标志ia：防爆型式（本质安全）Ⅱ：设备组别C：气体组别T4：温度组别④名词解释隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件封闭在一个外壳内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围的爆炸性混合物传爆的电气设备。
增安型电气设备（e）：正常运行条件下，不会产生点燃爆炸性混合物的火花或危险温度，并在结构上采取措施，提高其安全程度，以避免在正常和规定过载条件下出现点燃现象的电气设备。
防爆等级及区域的划分
4、防爆标志格式说明：将工厂或矿区的爆炸危险介质，按其引燃能量，最小点燃温度以及现场爆炸性危险气体存在的时间周期进行科学分类分级，以确定现场防爆设备的防爆标志和防爆形式。
防爆标志格式：Ex (ia) ⅡC T4防爆标记防爆等级气体组别温度组别防爆等级说明：ia 等级：在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为 2.0 ;一个故障时，安全系数为 1.5 ;二个故障时，安全系数为 1.0 。
注：有火花的触点须加隔爆外壳、气密外壳或加倍提高安全系数。
ib 等级：在正常工作和一个故障时不能点燃爆炸性气体混合物的电气设备。
正常工作时，安全系数为 2.0 ; 一个故障时，安全系数为 1.5 。
正常工作时，有火花的触点须加隔爆外壳或气密外壳保护，并且有故障自显示的措施，一个故障时安全系数为 1.0 。
防爆等级的划分标准1、电机防爆等级电机防爆等级由3部分构成1)在爆炸性气体区域（0区、1区、2区）不同电气设备使用安全级别的划分。
如旋转电机选型分为隔爆型（代号d）、正压型（p）、增安型（e）、无火花型（n）2)气体或蒸气爆炸性混合物等级的划分，分为ⅡA、ⅡB、ⅡC三种，这些等级的划分主要是依照最大试验安全间隙（MESG）或最小点燃电流（MICR）来区分的。
3)引燃某种介质的温度分组的划分。
主要分为T1－450℃＜T、T2－300＜T≤ 450℃、 T3－200＜T≤300℃、 T4－135＜T≤200℃、 T5－100＜T≤135 、 T6－85＜T≤100℃.防护等级：0 无防护电机无专门防护不作试验，但应符合2.1条1 防护大于50MM固体的电机能防止大面积的人体偶然意外地触及或接近壳内带电或转动部件。
能防止直径大于50MM的固体异物进入壳内2 防护大于12MM固体的电机能防止直径大于12MM的固体异物进入壳内3 防护大于2.5MM固体的电机能防止直径大于2.5MM的工具或导线触及或接近壳内带电或转动部件4 防护大于1MM固体的电机能防止直径或厚度大于1MM的导线或片条触及或接近壳内带电或转动部件5 防尘电机承受任何方向的溅水应无有害影响0 无防护电机无专门防护1 防滴电机垂直滴水应无有害影响2 15度滴电机当电机从正常位置向任何方向倾斜至15度以内任一角度时，垂直滴水应无有害影响3 防淋水电机与垂直线成60度角范围内的淋水应无有害影响4 防溅水电机承受任何方向的溅水应无有害影响5 防喷水电机承受任何方向的喷水应无有害影响6 防海浪电机承受猛烈的海浪冲击或强烈喷水时，电机的进水量应不达到有害的程度。
防爆认证中的防爆等级和防爆区域的详细划分
很多人对防爆认证的防爆等级及防爆区域的划分不是很清楚，世鼎检测整理出了防爆等级及防爆区域的详细划分。
一、防爆等级的区分 :防爆电气设备的防爆等级的划分是根据设备使用的类别、爆炸性气体混合物的温度组dao别、防爆电气设备的防爆型式来划分的。
1、可燃性粉尘环境用电气设备分为：A型尘密设备;B型尘密设备;A型防尘设备;B型防尘设备。
2、防爆电气设备分为两类：I类为煤矿井下用电气设备;II为除矿井以外的场所使用的电气设备;II类隔爆型“d”和本质安全型“i”电气设备又分为IIA、IIB、和IIC类。
3、爆炸性气体混合物的传爆能力，标志着其爆炸危险程度的高低，爆炸性混合物的传爆能力越大，其危险性越高。
爆炸性混合物的传爆能力可用最大试验安全间隙表示。
同时，爆炸性气体、液体蒸气、薄雾被点燃的难易程度也标志着其爆炸危险程度的高低，它用最小点燃电流比表示。
II类隔爆型电气设备或本质安全型电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙或最小点燃电流比，进一步分为IIA、IIB和IIC类。
二、防爆区域的区分：按场所中存在物质的物态的不同，将危险场所划分为爆炸性气体环境和可燃性粉尘环境。
按场所中危险物质存在时间的长短，将两类不同物态下的危险场所划分为三个区，即：对爆炸性气体环境，为0区、1区和2区;对可燃性粉尘环境，为20区、21区和22区。
1、可燃性粉尘环境GB 12476.1—2000标准中规定：20区：在正常运行过程中可燃性粉尘连续出现或经常出现，其数量足以形成可燃性粉尘与空气混合物和/或可能形成无法控制和极厚的粉尘层的场所及容器内部。
21区：在正常运行过程中，可能出现粉尘数量足以形成可燃性粉尘与空气混合物但未划入20 区的场所。
该区域包括，与充入或排放粉尘点直接相邻的场所、出现粉尘和正常作业情况下可能产生可燃浓度的可燃性粉尘与空气混合物的场所。
22区：在异常条件下，可燃性粉尘云偶尔出现并且只是短时间存在、或可燃性粉尘偶尔出现堆积或可能存在粉尘层并且产生可燃性粉尘空气混合物的场所。
