q2-8型汽车起重机液压系统工作原理
q2-8型汽车起重机液压系统工作原理
Q2-8型汽车起重机液压系统主要由液压泵、液压油箱、液压电磁阀、液压缸、油管等组成。
其工作原理如下：
1.液压泵通过机械驱动产生液压能，将液体油从液压油箱中吸入，并通过高压油管输送到液压电磁阀处。
2.液压电磁阀控制油液的流动，根据操作人员的信号来控制起重机的起升、伸缩、转动等动作。
当需要进行起升时，液压电磁阀开启使油液进入起重机的液压缸，使活塞上升；当需要进行伸缩时，液压电磁阀关闭使油液进入液压缸另一端的缸腔，使活塞伸出；当需要进行转动时，液压电磁阀开启或关闭使油液通过不同的通道来控制旋转方向和速度。
3.液压缸根据液压电磁阀的控制进行动作，将液压能转化为机械能，完成起升、伸缩、转动等动作。
4.液体油经过液压缸后流回液压油箱，并通过油滤器和排气口排出空气和杂质，回到液压泵，形成循环。
通过上述步骤，Q2-8型汽车起重机液压系统实现了起重机的各项动作控制，并且具有高效、稳定、可靠的工作性能。
吊车液压系统原理
3. 平衡阀端盖介绍
4. 变幅平衡阀：先导控制阀原理
三、典型平衡阀结构
四、德国布赫平衡阀介 1.布赫平衡阀特点：
先导阀（控制端盖）+控制阀芯 可调整控制端盖阻尼组合来改变性能。下降抖动问题。 先导阀芯的开启压力都是6—20bar。
2. 布赫平衡阀的工作过程：见动画
平衡阀：负载保持、负载控制（速度） 中位： 零泄露 重物起：单向阀作用 重物落：先导阀芯推动主控制阀芯，开口面积与先导控制 阀芯压力成正比
举例：油缸的面积比的认识（F=P×A）
XX80K装配后，七分厂反映“变幅起落正常、卷扬正常、但伸 吊臂时，主阀缝隙喷油、雾状、有3、4米远”？ 换主阀：现象一样。什么原因呢？ 故障根源：主阀的不能回油（主阀回油管接到单向阀后面、 单向阀反向截止） 伸缩伸的溢流阀才18MPa，卷扬起有28MPa，为什么卷扬不喷 油，而伸缩喷油呢？ 原因：马达:面积比为1（半圈压油、半圈出油），所以两 边的压力一样。 伸缩油缸：缸径200/杆径180,面积比达5：1，大腔压力 18MPa，则小腔压力为：18×5=90MPa,危险！！！！
吊车液压系统原理
一、起重机液压系统构成（四大组成部分）
1.动力元件：油泵 齿轮泵:XX8吨——XX50吨，XX60K——XXX500(辅助) 负载敏感泵：力士乐A11VO、派克P3、林德HPR， XX60K —XX110K 双泵：力士乐A8VO XX130K——XXX300基本型 闭式泵：A4VG泵：回转：XX90K、XX110K——XXX500 闭式系统：XXX300扩展型——XXX500 2.执行元件：液压马达、油缸F 液压马达：双向（除空调、散热器马达） T口，一定要保证泄 漏口低压，否则马达壳体开裂。 液压油缸：非对称油缸，面积比=大腔面积/小腔面积=5:1左右
液压起重机原理

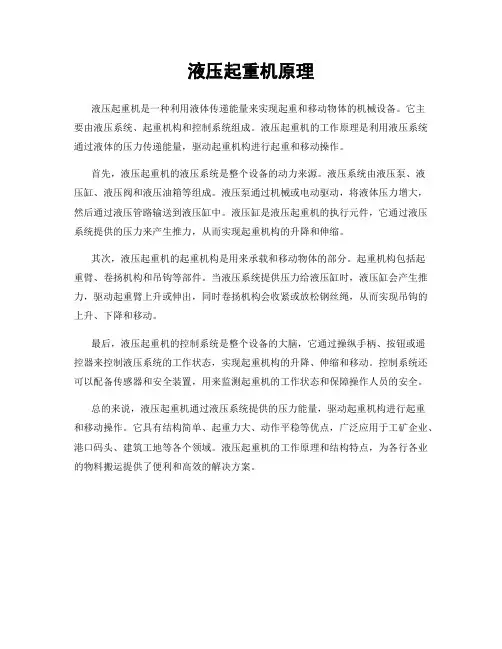

液压起重机原理
液压起重机是一种利用液体传递能量来实现起重和移动物体的机械设备。
它主
要由液压系统、起重机构和控制系统组成。
液压起重机的工作原理是利用液压系统通过液体的压力传递能量，驱动起重机构进行起重和移动操作。
首先，液压起重机的液压系统是整个设备的动力来源。
液压系统由液压泵、液
压缸、液压阀和液压油箱等组成。
液压泵通过机械或电动驱动，将液体压力增大，然后通过液压管路输送到液压缸中。
液压缸是液压起重机的执行元件，它通过液压系统提供的压力来产生推力，从而实现起重机构的升降和伸缩。
其次，液压起重机的起重机构是用来承载和移动物体的部分。
起重机构包括起
重臂、卷扬机构和吊钩等部件。
当液压系统提供压力给液压缸时，液压缸会产生推力，驱动起重臂上升或伸出，同时卷扬机构会收紧或放松钢丝绳，从而实现吊钩的上升、下降和移动。
最后，液压起重机的控制系统是整个设备的大脑，它通过操纵手柄、按钮或遥
控器来控制液压系统的工作状态，实现起重机构的升降、伸缩和移动。
控制系统还可以配备传感器和安全装置，用来监测起重机的工作状态和保障操作人员的安全。
总的来说，液压起重机通过液压系统提供的压力能量，驱动起重机构进行起重
和移动操作。
它具有结构简单、起重力大、动作平稳等优点，广泛应用于工矿企业、港口码头、建筑工地等各个领域。
液压起重机的工作原理和结构特点，为各行各业的物料搬运提供了便利和高效的解决方案。
起重机液压系统ppt课件
3 液压缸变幅机构传动回路
图4 双缸变幅机构液压原理 平衡阀的安装应尽可能靠近变幅缸，以缩短无杆腔中高压油对油 管的作用长度。平衡阀与变幅缸无杆腔之间也不允许采用软管联接。
.
四 起升机构液压传动回 路
.
4 支腿油缸所应用的双向液压锁原理 起重机液压系统中广泛使用的是液控单向阀.图5就是液控单向阀 的结构简图和职能符号。当液控口K不通压力油时，油只可以从进油 口P1进去，顶开单向阀从P2流出。若油液从P2进入时，单向阀3闭死， 油不能通到P1这时和普通单向阀的作用没有什么不同。当控制油口K 接通压力油时，则活塞1左部受油压作用，因活塞的右腔a是和泄油口 相通的(图中未画)，所以活塞1向右运动，通过顶杆2将单向阀向右顶 开，这时P1和P2两腔接通，油可以逆向流动。这种液控单向阀在不通 控制油压时，能在一个方向锁紧油路，故常称单向液压锁。
.
图1 汽车起重机液压传动示意图
1.内燃机 2.分动箱 3.传动轴 4.液压泵 5.中心回转接头 6.控制阀
7.制动器油缸 8.离合器油缸 9.蓄能器 10.起升油马达 11.伸缩臂油缸
12.变幅油缸 13.分流阀 14.回转油马达 15.垂直支腿油缸 16.水平支
腿油缸 17.过滤器 18.油箱
变幅回路中的平衡阀的限速作用与在起升回路中的作用是一致的， 但在换向阀中位时两个回路的平衡阀作用则完全不同。在起升机构回 路中，当换向阀处于中位时，起升载荷在机构上产生的扭矩完全由制 动器来承受，平衡阀上并无油压作用。所以，其反向的密封性与起升 机构的重物下沉没有关系。但在变幅机构中，平衡阀除了有限速作用， 还在机构不动时起到封闭变幅缸无杆腔的作用。因此，其反向密封性 能的好坏将直接影响变幅缸受载以后的回缩量。
起重机液压元件原理讲解
pQ T
ω
泵
马达的符号
马达的输入参量 流量 Q 压力 p
输出参量 转矩 T 角速度 ω
pQ T
ω
马达
凸轮1旋转时，当柱塞向右移动，工作腔容积变大，产生 真空，油液便通过吸油阀5吸入；
柱塞向左移动时，工作腔容积变小，已吸入的油液便通过 压油阀6排到系统中去。
6
5
4
3
2
1
当齿轮按图示方向旋转时， 右侧吸油腔内的轮齿脱离啮合， 密封腔容积不断增大，构成吸 油并被旋转的轮齿带入左侧的 压油腔。
左侧压油腔内的轮齿不 断进入啮合，使密封腔容积 减小，油液受到挤压被排往 系统，这就是齿轮泵的吸油 和压油过程。
1．2．2 内啮合齿轮泵 内啮合齿轮泵有渐开线齿形和摆线齿形两种，其结构示意
液压泵和液压马达都是液压传动系统中的能量转换元件。
液压泵由原动机驱动，把输入的机械能转换成为油液
的压力能，再以压力、流量的形式输入到系统中去，它是
液压系统的动力源。
液压泵
Q p
Q
液压输出
p Tp
Q p
液压输入
m Tm
J
机械输出
机械输入
液压马达
液压马达则将输入的压力能转换成机械能，以扭矩和转 速的形式输送到执行机构做功，是液压传动系统的执行元件。
1.2 齿轮泵
齿轮泵是一种常用的液压泵，它的主要优点是结构简 单，制造方便，价格低廉，体积小，重量轻，自吸性好， 对油液污染不敏感，工作可靠；其主要缺点是流量和压力 脉动大，噪声大，排量不可调。
齿轮泵被广泛地应用于采矿设备、冶金设备、建筑机 械、工程机械和农林机械等各个行业。
齿轮泵按照其啮合形式的不同，有外啮合和内啮合两 种，外啮合齿轮泵应用较广，内啮合齿轮泵则多为辅助泵。

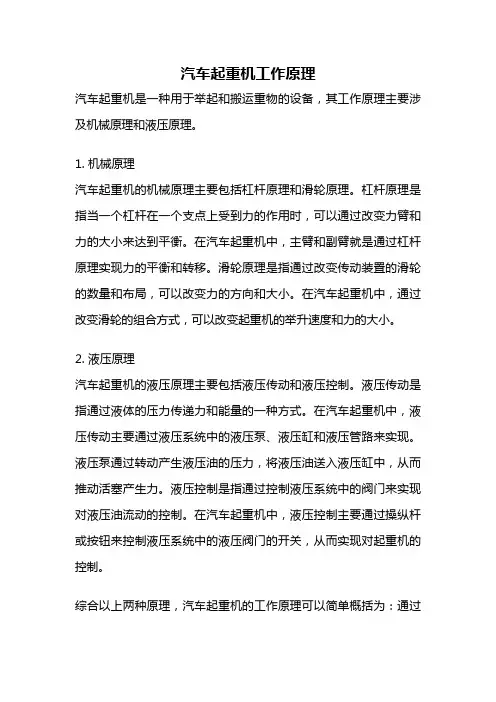

汽车起重机工作原理
汽车起重机工作原理汽车起重机是一种用于举起和搬运重物的设备，其工作原理主要涉及机械原理和液压原理。
1. 机械原理汽车起重机的机械原理主要包括杠杆原理和滑轮原理。
杠杆原理是指当一个杠杆在一个支点上受到力的作用时，可以通过改变力臂和力的大小来达到平衡。
在汽车起重机中，主臂和副臂就是通过杠杆原理实现力的平衡和转移。
滑轮原理是指通过改变传动装置的滑轮的数量和布局，可以改变力的方向和大小。
在汽车起重机中，通过改变滑轮的组合方式，可以改变起重机的举升速度和力的大小。
2. 液压原理汽车起重机的液压原理主要包括液压传动和液压控制。
液压传动是指通过液体的压力传递力和能量的一种方式。
在汽车起重机中，液压传动主要通过液压系统中的液压泵、液压缸和液压管路来实现。
液压泵通过转动产生液压油的压力，将液压油送入液压缸中，从而推动活塞产生力。
液压控制是指通过控制液压系统中的阀门来实现对液压油流动的控制。
在汽车起重机中，液压控制主要通过操纵杆或按钮来控制液压系统中的液压阀门的开关，从而实现对起重机的控制。
综合以上两种原理，汽车起重机的工作原理可以简单概括为：通过机械原理和液压原理的相互配合，将发动机的动力转化为液压系统的动力，通过液压系统的控制，实现起重机的举升、旋转和伸缩等动作。
具体来说，当驾驶员通过操纵杆或按钮操控起重机时，液压泵会开始工作，将液压油送入液压缸中。
液压缸中的活塞受到液压油的推动，产生力，从而带动起重机的举升、旋转和伸缩等动作。
通过改变液压系统中液压阀门的开关，可以控制液压油的流动方向和大小，从而实现对起重机动作的精确控制。
汽车起重机的工作原理主要涉及机械原理和液压原理的应用。
通过机械原理实现力的平衡和转移，通过液压原理实现力的传递和控制。
这种工作原理使得汽车起重机能够高效、精确地完成各种起重作业任务，广泛应用于建筑工地、港口码头等场合。
汽车起重机液压系统工作原理
汽车起重机液压系统工作原理以QL2－8型汽车起重机的液压系统为例，说明其工作原理。
1．液压系统的功能起重机的起升机构、变幅机构、旋转机构、臂架伸缩机构和支腿收放机构均采用液压传动,其原理参见液压系统图10－4.ZBD40型定量泵由装在底盘上的取力箱带动，直接从油箱中吸油，经过滤油器2，输出压力油。
改变发动机的转速,可改变泵的排出油量,从而对各机构的工作速度进行调节。
手动换向阀3可控制压力油的流向。
联合阀4操纵上车各机构（起升、变幅、旋转和臂架伸缩机构），二联阀5操纵支腿收放。
系统工作压力由溢流阀6,7控制。
上车机构的油路相互串联,可实现一个机构单独动作或几个机构的组合动作.二联阀3和主控四联阀4中的各手动换向阀都有节流作用，因而可在一定范围内实现机构运动的无级调速。
护作用。
（6）平衡阀10、12、14都采用同一结构。
平衡阀10，12保证变幅和伸缩臂机构匀速运动,同时起液压锁的作用.一旦与油缸连接的管路破裂，可防止吊臂突然下落或缩回造成事故.平衡阀14保证吊载匀速下降，防止在重力作用下运动速度过快，造成事故.现以起升机构为例,说明平衡阀的工作原理(见图10－5）。
平衡阀是由单向阀1和内泄漏的远控顺序阀2组成。
当手动换向阀拨至左位时，油泵输出压力油项开单向阀，无阻碍地进入油马达，马达带动卷筒旋转来起升吊载，回油经换向阀返回油箱。
当换向阀拨到右位时（如图10－5所示状态），油泵输出的压力油直接经换向阀进入油马达的另一端.而马达回油无法再经单向阀1返回，必须打开顺序阀2才能将回路接通。
顺序阀2的控制油路与马达进油的管路相通，这时控制管路中的高压油进入D腔。
将顺序阀2中的阀杆B向左推移，打开阀杆上锥形体E处的环形通道,于是马达回油经此流出，再经换向阀返回油箱，马达带动卷筒反向旋转下降吊物。
由于重力作用，吊物有加速下降并带动马达加速旋转的趋势。
当马达的排油量大于油泵的供油量时，马达的进油压力减小，甚至出现负压，顺序阀2控制油路的油压也相应变化,顺序阀2的阀杆B在弹簧C的作用下，阀杆锥体E处的环形通道变小，使马达经此通道返回油箱的流量减小,直到与泵的供油量相适应时为止，从而使马达的转速(相关吊载的下降速度〕始终保持匀速。
液压起重机的原理
液压起重机的原理
起重机构是液压起重机的关键部分，主要用于吊装重物。
起重机构一
般由起升、变幅和回转等机构组成。
起升机构是用于升降起重重物的部分，通常由主、辅钩、卷筒、起升液压缸和起升绳索组成。
变幅机构用于调节
起重机工作范围，主要由变幅液压缸、拉绳装置和变幅机构组成。
回转机
构用于使起重机在水平方向上旋转，主要由回转机构、回转液压缸和回转
齿轮等组成。
操作系统是液压起重机的操作界面，用于控制液压起重机的工作。
操
作系统通常由操作台、操纵杆和操纵阀组成。
通过操纵杆和操纵阀，操作
人员可以控制液压起重机的起升、运输、变幅和回转等运动。
控制系统是液压起重机的智能化部分，用于实现自动控制和保护。
控
制系统一般由电气装置和传感器组成。
电气装置用于接收操作系统发出的
指令，并将其转化为电信号，控制液压系统的运动。
传感器用于测量起重
机的参数，如重物重量、变幅角度和位置等，并通过电信号反馈给控制系统，实现对液压起重机的实时监控和保护。
在液压起重机工作过程中，操作人员通过操作台上的操纵杆和操纵阀
控制起重机的运动。
当操纵杆移动时，电气装置接收到操作信号，将其转
化为相应的电信号，通过电磁阀控制液压系统的工作。
液压泵将液压油输
送到液压缸中，从而使起重机实现起升、运输、变幅和回转运动。
起重机液压原理图及简要分析
1—液压泵；2—滤油器；3—中央回转接头；4、9、13、18—多路阀组；5、8、15—平衡阀；6—吊臂液压缸；7—变幅液压缸；10—安全阀；11--油箱；12—回转液压马达；14—顺序阀；16—制动器液压缸；17—起升液压马达；液压回路工作原理根据液压静力压桩机起重机的作业要求，液压系统应完成下述工作：吊臂的变幅、伸缩，吊钩重物的升降，回转平台的回转。
多路阀中的四联换向阀组成串联油路，变幅、伸缩、回转和起升各工作机构可任意组合同时动作，从而可提高工作效率。
1.吊臂变幅、伸缩吊臂变幅、伸缩是由变幅和伸缩工作回路实现。
当这些机构均不工作即当所有换向阀都在中位时，泵输出的油液经多路阀后又流回油箱，使液压泵卸荷。
（1）操纵换向阀9处于左位，这时油液流动路线是：进油路：泵l—滤油器2一中心回转接头3—换向阀4中位—换向阀9左位—平衡阀8—变幅液压缸7大腔。
回油路：变幅液压缸7小腔—换向阀9左位—换向阀13、18中位—中心回转接头3—油箱。
此时，变幅液压缸活塞伸出，使吊臂的倾角增大。
当换向阀9处于右位时活塞缩回，吊臂的倾角减小。
实际中按照作业要求使倾角增大或减小，实现吊臂变幅。
（2）操纵换向阀4处于左位，液压泵1的来油进入吊臂伸缩液压缸6的大腔，使吊臂伸出；换向阀4处于右位，则使吊臂缩回。
从而实现吊臂的伸缩。
吊臂变幅和伸缩机构都受到重力载荷的作用。
为防止吊臂在重力载荷作用下自由下降，在吊臂变幅和伸缩回路中分别设置了平衡阀5、8，以保持吊臂倾角平稳减小和吊臂平稳缩回。
同时平衡阀又能起到锁紧作用，单向锁紧液压缸，将吊臂可靠地支承住。
2.吊重的升降吊重的升降由起升工作回路实现。
当起升吊重时，操纵换向阀18处于左位。
泵来油经换向阀18左位、平衡阀15进入起升马达17，同时液压油经过单向节流阀14进入制动液压缸小腔，制动松开，起升马达得以回转。
而回油经换向阀18左位和中心回转接头3流回油箱。
于是起升马达带动卷筒回转使吊重上升。
汽车起重机液压系统
2、回转机构转位
在回转机构中，用一个双向液压马达通过机械传动装置驱动转盘。将换向阀 C换至左位或右位，液压马达便带动转盘低速向左、右旋转。
由于液压马达转速低，转盘转到合适的位置时，将换向阀 C 换回中位，液压 马达能制动锁住，不必另外设置马达制动回路。
3、起升机构升降
起升机构由一个大转矩双向液压马达带动卷扬机升降重物。液压马达转速可 通过改变发动机转速来调节。
图 Q2-8型汽车起重机液压系统原理图
1、支腿收放
在起重作业时，必须放下支腿，使汽车轮胎架空，以免受重负载。 在汽车行驶时，必须收起支腿。汽车后轮的前、后各备有一对支腿，每个支 腿靠一个液压缸驱动收放，靠一对液控单向阀（也叫双向液压锁）保压维持其收 放位置，防止起重作业过程中由于液压缸上腔泄漏而发生“软腿”现象；也防止 汽车行走过程中由于液压缸下腔泄漏而造成支腿自行下落。
液压传动
汽车起重机液压系统
1.1 概述 1.2 Q2-8型汽车起重机液压系统工作原理 1.3 Q2-8型汽车起重机液压系统特点 1.4 汽车起重机液压系统常见故障分件动作简单、位置精度不高，但动作互不影响。 由于起重机常工作在有冲击、振动，温度变化大和环境差的条件下，所以要求液 压系统工作压力为中、高压，安全性要好。图所示为 Q2-8 型汽车起重机的结构简图。
起升液压回路是一个平衡回路，平衡阀 8 是由改进设计后的外控顺序阀和单 向阀组成。采用平衡阀后重物下降时不会产生时快、时停的“点头”现象。
4、吊臂伸缩 吊臂由基本臂和伸缩臂组成，伸缩臂套在基本臂内。吊臂的伸缩由一伸缩液 压缸实现，液压回路也是采用平衡阀的平衡回路。操作换向阀 D，吊臂可进行伸 出、回缩或停止动作。在吊臂停止回缩时，平衡阀可防止吊臂因自重而下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3．起重力矩M
起重力矩是汽车起重机的起重特性指标，单位N·m，为起重量和相应度是吊具上升到最高极限位置时，吊具中心至地面的垂直距离，单位m。当臂架长度一定，起升高度随幅度减少而增加（见图10－l）。
流动式起重机事故
流动式起重机区别于其他类型起重机的最大特点就是起重机的流动性。作业场所和环境多变、汽车的行驶功能和起重功能兼备以及复杂的结构，使操作难度增大。除了一般起重事故，如由吊具损坏、捆绑不当、机构故障、结构件破坏、人为等原因造成的重物坠落以及一般机械伤害事故外，流动式起重机常见事故是丧失稳定性导致的倾翻、臂架破坏、夹挤伤害，以及在转移作业场地过程中发生的交通事故等。下面仅就起重作业中，流动式起重机常见事故作一说明。
1．汽车起重机
汽车起重机使用汽车底盘，具有汽车的行驶通过性能，行驶速度高。缺点是运行不能负载，起重时必须打支腿。但因其机动灵活，可快速转移的特点，使之成为我国流动式起重机中使用量最多的起重机。
2．轮胎起重机
轮胎起重机采用专门设计的轮胎底盘，轮距较宽，稳定性好，可前后左右四面作业，在平坦的地面上可不用支腿负载行驶。在国外，轮胎起重机特别是越野轮胎起重机使用越来越广泛，大有取代汽车起重机的趋势。
起重机的特性曲线是进行起重作业的操作依据，应根据起重机的臂架幅度，严格控制起重量在特性曲线限制的安全区内不超载。同时，特性曲线也是起重事故分析的重要参考依据。对事故进行分析时，还应该综合考虑风力、操作速度不当所引起的惯性力、支腿支撑基础变化、臂架悬伸太长时臂端出现的弹性下挠等非起重量超载等原因，给起重机带来的实际超载影响，这些都可以借助特性曲线进行分析。
1．失稳倾翻
从理论上讲，倾翻的根本原因是作用在起重机上的力矩不平衡，倾覆力矩超过稳定力矩。从实际情况看，产生倾覆力矩的因素是多方面的，除超载、操作失误这些比较明显的原因外，还有风力、工作速度不当引起的惯性力，支腿支撑基础劣化，臂架端部的变形下挠，或其他一些随机的、不确定因素，各种因素往往交织在一起。这些非起重量超载原因的影响，使起重机实际操作的复杂性增加，给正确判断造成困难。
3．履带式起重机
履带式起重机是用履带底盘，靠履带装置行走的起重机。与轮式起重机相比有其突出的特点：履带与地面接触面积大、比活小，可在松软、泥泞地面上作业；牵引系数高、爬坡度大，可在崎岖不平的场地上行驶；履带支承面宽大，稳定性好，一般不需要设置支腿装置。弱点是笨重，行驶速度慢，对路面有损坏作用，制造成本较高。
第一单元概述
流动式起重机的种类
流动式起重机属于旋转臂架式起重机。由于靠自身的动力系统驱动，也称为自行式起重机，其中采用充气轮胎装置的被称为轮式起重机。流动式起重机可以长距离行驶，灵活转换作业场地，机动性好，因而得到广泛应用。
流动式起重机主要有汽车起重机、轮胎起重机和履带式起重机，它们的特性简要介绍如下。
图10－1轮胎式起重机的工作幅度和高度
5．工作速度V
（1）起升速度vq。它是起升机构在稳定运行状态下，吊额定载荷的垂直位移速度，单位m/min。为降低功率，减少冲击，流动式起重机的起升速度应取较低值。
（2）变幅速度v1。它是变幅机构在稳定运动状态下，在变幅平面内吊挂最小额定载荷，从最大幅度至最小幅度的水平位移平均速度，单位m/min。有时用最大幅度到最小幅度的时间表示。变幅速度对起重作业的平稳性和安全性影响较大，平均速度在15m/min左右。
2．臂架破坏
臂架是流动式起重机最主要的承力金属结构，在起重作业时，承受压、弯的联合作用，在强度、刚度和稳定性方面的失效都有可能引发臂架结构破坏。变幅机构故障还会导致臂架坠落，其后果的严重程度等同于重物坠落。
以上三种类型的起重机在安全技术上有共性。本章以汽车起重机为例，介绍流动式起重机的有关安全技术。
主要技术参数
1．起重量Gn
起重量是起重机安全起升物品的质量，单位t。对于流动式起重机来说，其额定起重量是随幅度而变化的，标牌上标定的起重量值是最大额定起重量，指基本臂处于最小幅度时的最大起重量。
2．幅度L
幅度是起重机置于水平场地时，吊具垂直中心线至回转中心线之间的水平距离，单位m。它是臂架长度与臂架仰角的函数，在臂架长度一定时，仰角越大，幅度越小。
（3）旋转速度ω。它是旋转机构在稳定运动状态下，驱动起重机转动部分的回转角速度，单位r/min。受到旋转启制动惯性力的限制，旋转速度不能过大，一般在3r/min左右，当回转半径增大，旋转速度相应降低。
（4）行走速度v。它是在道路上行驶状态下，流动式起重机的平稳运行速度，单位工作场地转移速度要快，汽车起重机行走速度较高，可以与汽车编队行驶，轮胎起重机的行走速度一般较汽车起重机低。
此外，还有伸缩式臂架起重机特有的参数，臂架伸缩速度，单位m/min，一般外伸速度是缩回速度的1倍左右。支腿收放速度用时间表示，单位s。
起重机的特性曲线
起重机的特性曲线表示起重机起重量与幅度的关系曲线见图10－2，它规定了在某一幅度下，安全起吊的最大起重量。起重机作业安全区是由钢丝绳强度线、臂架强度曲线和起重机稳定曲线的包络线限定的区域。起重特性曲线经常与起升高度曲线画在一起，有些起重机技术资料还给出同一起重机在不同工况下的多条特性曲线。
图10－2汽车起重机的特性曲线
根据起重机的受力分析可知，作用在臂架上的起升载荷可以分解为垂直手臂架的倾翻成行和对臂架的压力载荷，这两个分力随着幅度的变化而变化。在起升载荷木变、臂长不变的情况下，幅度越小，对臂架的压力越大，倾翻载荷越小，因而载荷产生的倾覆力矩也小；幅度越大，对臂架的压力降低，倾翻载荷越大。该特性曲线可分为三个区段，在小幅度时，起重量受臂架强度的限制，超载会发生臂架破坏；在大幅度时，起重量受起重机稳定性的限制，起重作业的主要危险是丧失稳定而引起整机倾覆；起重机的最大起升载荷还受钢丝绳强度的制约，超载会导致钢丝绳断裂。超出安全区的操作属于违规作业。
