机械制图第一套试卷A卷(88学时)
机械制图上册试题库及答案
《机械制图》试题(适用于2012级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1、机械制图中图面上采用的单位是（）。
（第一章第一节）A、厘米B、分米C、毫米D、米2、下列图纸比例中，缩小的比例是（）（第一章第一节）A、1:1B、2:1C、3:1D、1:33、标准图纸的基本幅面有（）。
（第一章第一节）A、3种B、2种C、5种D、4种4、机械行业标准的表示符号是以下哪种（）。
（第一章第一节）A、GBB、JBC、QBD、NY5、机械制图中国家标准规定汉字是( )。
（第一章第一节）A、草体B、长仿宋体C、宋体D、楷体6、A3图纸的幅面尺寸是（）（第一章第一节）A、420x594B、297x420C、210x297D、594x8417、图纸比例4:1是（）（第一章第一节）A、放大比例B、缩小比例C、原值比例D、实际比例8、在尺寸标注中，尺寸线用（）画出。
（第一章第二节）A、粗实线B、细实线C、细点化线D、细虚线9、尺寸的组成不包括（）（第一章第二节）A、尺寸线B、尺寸界线C、尺寸数字D、尺寸大小10、尺寸界线可以由下列哪些线代替（）（第一章第二节）A、图形的轮廓线B、轴线C、中心线D、尺寸线11、直径常用的表示符号是（）（第一章第二节）A、﹀B、︺C、RD、ø12、半径常用的表示符号是（）（第一章第二节）A、﹀B、︺C、RD、ø13、均布常用的表示符号是（）（第一章第二节）A、﹀B、︺C、RD、EQS14、半径为30的圆球标注方法为（）。
（第一章第二节）A、30B、SΦ30C、SR30D、R3015、三视图不包括（）。
（第二章第一节）A、主视图B、俯视图C、左视图D、右视图16、俯视图在主视图的（）。
（第二章第一节）正下方 B、斜下方 C、正左方 D、正右方17、一个点同时位于V、H、W三个投影面中，则这个点（）。
（第二章第二节）在投影面上 B、在坐标轴上 C、在坐标原点 D、在空间18、点A在H面中的标记为（）。
《机械制图》试卷精选全文完整版
可编辑修改精选全文完整版机械制图试卷一、单选题(共15题，合计30分)1．420错误297为（）的图幅尺寸。
A．A4B．A3C．A2D．A12．正投影法是投射线与投影面（）的平行投影法。
A．平行B．垂直C．相交D．不平行3．用剖切平面局部地剖开机件所得到的剖视图称为。
A．全剖视图B．半剖视图C．局部剖视图D．斜剖视图4．表示将部件安装到机器上或将整个机器安装到基座上所需的尺寸是。
A．规格（性能）尺寸B．装配尺寸C．安装尺寸D．外形尺寸5．机件长30mm画成120mm时，其比例是（）。
A．2：1B．1：2C．3：1D．4：16．线性尺寸数字一般应注写在尺寸线的（）。
A．上方或右方B．上方或左方C．下方或上方D．中间7．倾斜于轴测投影面的正方形，其轴测投影是（）。
A．正方形B．菱形C．圆形的类似形D．平行四边形8．GB/T4458.3和GB/T14692中均推荐了常用的轴测图是（）。
A．正等轴测、正二轴测和斜二轴测B．正等轴测和斜二轴测C正等轴测D．斜二轴测9．啮合的圆柱齿轮，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用绘制。
A．粗实线B．细实线C．细点画线D．细虚线10．在螺纹的五个结构要素中，牙型、公称直径和都作了规定，凡是这三个要素都符合标准的称为标准螺纹。
A．螺距B．旋向C．线数D．导程11．" "符号在尺寸标注中表示。
A．沉孔或锪平孔B．锥孔C．埋头孔D．盲孔12．"12"表示（）。
A．手工电弧焊B．点焊C．电渣焊D．埋弧焊13．槽钢的标记是（）。
A．I B．H C．Z D．U14．是可以移位配置的视图。
A．基本视图B．向视图C．局部视图D．斜视图15．平面平行于圆锥轴线相交产生的交线是（）。
A．椭圆B．圆C．双曲线D．抛物线二、填空题(共16题，合计32分)1．锥度是指正圆锥与圆锥的比值。
2．不论放大或缩小，标注尺寸时必须注出的尺寸。
(完整word版)《机械制图》试卷及答案
《机械制图》试卷 题 号 一 二 三 四 总 分 复 核 得 分 一、填空：（每空1分，共10分） 1．某图样上一角的度标为30°，该图样采用的比例为2:1，则该角的实际大小为 。
2．标注锥度时，锥度符号应配置在 上，图形符号的方向应与 _____________方向一致。
3．空间两点成为重影点的条件是 ___ 。
4．当图形不能充分表达平面时，可用 ____ 表示。
5．将机件的部分结构用__________________________画出的图形称为局部放大图。
6．标注尺寸的三要素是指__________、________和__________。
7．两个形体表面相交而产生的交线称为_________________。
二、选择题：（每题2分，共10分） 1．如图所示，正确的左视图是（ ）2．如图所示，正确的左视图是（ ）。
学校 _____________ 班级 _____________准考证号码________________姓名_____________…………..………….….装………………………..…订………………………线…………………….……………3．如图所示，图形正确的左视图是（）4．关于图示尺寸φ20的哪种说法是正确的？（）A．公差为0 B．公差为0.14 C．偏差为±0.07 D．公差为0.07 5．哪种符号表示表面可用任意方法获得？（）三、补图题：（40分）1．已知主、俯视图，画第三视图。
（5分）2．根据组合体的两个视图，补画第三视图。
（5分）3．根据所给组合体的主、俯视图，构想三种不同的组合体并画其左视图。
（10分）4．指出下列螺纹画法中的错误，并将正确的画在指定位置。
(10分)5．在指定位置画出剖面图(键槽深为3mm)。
(10分)学校 _____________ 班级 _____________准考证号码________________姓名_____________……..………….….装………………………..…订………………………线…………………….……………四、读图题（40分）（一）看懂起动轴零件图，并回答下列问题。
完整版)机械制图试题(含答案)
完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题（10分）1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形，尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时，应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的，其中可见轮廓线用实线画，不可见轮廓线用虚线画，尺寸线和尺寸界线用细实线画，而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为：主视图长对正，左视图高平齐，俯视图宽相等。
二、选择题（10分）1.一张完整装配图的内容包括：一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案：A2.看装配图的第一步是先看表达方法。
答案：B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案：D4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数相同，零偏差必须标出。
答案：B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案：B6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是选择其他视图，确定表达方案。
答案：A7.在机件的三视图中，机件上对应部分的主左视图应高平齐。
答案：B8.三视图的投影规律是长相等、高平齐、宽对正。
答案：D9.国标规定，外螺纹的大径应画粗实线。
答案：B10.国标规定螺纹的牙顶用虚线画出。
答案：A三、判断题（10分）1.一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案：√2.标注形位公差代号时，应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案：×3.零件图上不必注出生产过程的技术要求。
答案：×4.局部剖视图用波浪线作为剖与未剖部分的分界线，波浪线的粗细与粗实线的粗细相同。
答案：×5.绘制零件图过程的第一步是画出各个视图。
答案：×6.三视图投影规律是长相等、高平齐、宽对正。
《机械制图》考试试卷
4.机械制图中通常采用两种线宽，粗、细线的比例为 2:1. [判断题] * 对(正确答案) 错
5.锥度符号的方向应与圆锥方向一致。 [判断题] * 对(正确答案) 错
6.确定各组成部分之间相对位置的尺寸称为定位尺寸。 [判断题] * 对(正确答案) 错
53.下列缩写词中表示均布的意思是（）[单选题] * A.SR B. EQS(正确答案) C.C
54.当一条直线平行于投影面时，在该投影面上反映（）[单选题] * A.实形性(正确答案) B.类似性 C。积聚性
55、在半剖视图中半个视图与半个剖视图的分界线用（） 。[单选题] * A)粗实线 ( B)细实线 ( C)细点画线(正确答案)
3、已知立体的主、俯视图，正确的左视图是( )。
A B C(正确答案) D
[单选题] *
4、图样中，机件的可见轮廓线用（）画出。[单选题] * A 粗实线(正确答案) B 虚线 C 细实线 ， D 细点划线
5、图样中，机件的不可见轮廓线用（）画出。[单选题] * A 粗实线 B 虚线(正确答案) C 细实线
16、用正投影法所绘制的物体图形称为（）。[单选题] * A、正视图 B、视图(正确答案) C、左视图
17、尺寸界线与尺寸线垂直，超出尺寸线（）。[单选题] * A、2~3mm(正确答案) B、9~10mm C、5~7cm
18、尺寸线为水平方向时，尺寸数字的字头方向应（）。[单选题] * A、朝上(正确答案) B、朝下 C、朝左
80、Φ30±0.008 的公差为()[单选题] * A.+0.008 B.-0.008 C.+0.016 D.0.016(正确答案)
机械制图1试卷A及答案

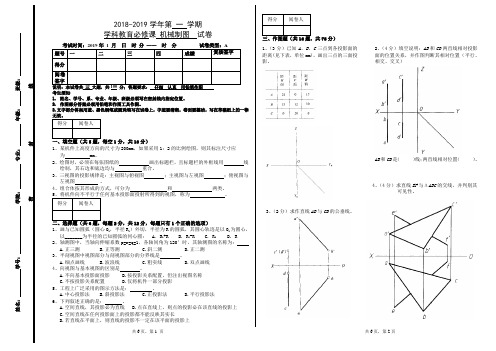

共 页，第 页 共 页，第 页 姓名： 学号： 学院： 专业： 年级： 班级：密 封 线2018-2019学年第 一 学期 学科教育必修课 机械制图 试卷考试时间：2019年 1 月 日 时 分 —— 时 分 试卷类型：A题号 一 二 三 四 成绩 复核签字 得分 阅卷签字说明：本试卷共 三 大题，共100 分；答题要求： 仔细 认真 用铅笔作图 考生须知:1. 姓名、学号、系、专业、年级、班级必须写在密封线内指定位置。
2. 作图部分答案必须用铅笔和作图工具作图。
3.文字部分答案用蓝、黑色钢笔或圆珠笔写在试卷上，字迹要清晰，卷面要整洁，写在草稿纸上的一律无效。
得分 阅卷人一、填空题（共5题，每空1分，共10分）1、某机件上高度方向的尺寸为200mm ，如果采用1：2的比例绘图，则其标注尺寸应 为 mm 。
2、绘图时，必须在每张图纸的 画出标题栏，且标题栏的外框线用 线 绘制，其右边和底边均与 重合。
3、三视图的投影规律是：主视图与俯视图 ；主视图与左视图 ；俯视图与左视图 。
4、组合体按其形成的方式，可分为 和 两类。
5、将机件向不平行于任何基本投影面投射所得到的视图，称为 。
得分 阅卷人二、选择题（共6题，每题2分，共12分，每题只有1个正确的选项）1、画与已知圆弧（圆心O 1，半径R 1）外切，半径为R 的圆弧，其圆心轨迹是以O 1为圆心，以_______为半径的已知圆弧的同心圆： A ．R 1+R B. R 1-R C. R 1 D. R2、轴测图中，当轴向伸缩系数p=r=q=1，各轴间角为120°时，其轴测图的名称为： A.正三测 B.正等测 C.斜二测 D.正二测 3、半剖视图中视图部分与剖视图部分的分界线是 。
A.细点画线B.波浪线C.粗实线D.双点画线 4、向视图与基本视图的区别是 。
A.不向基本投影面投影B.按投影关系配置，但注出视图名称C.不按投影关系配置D.仅将机件一部分投影 5、工程上广泛采用的图示方法是： 。
机械制图试题(A卷)
广东白云学院2007—2008学年第一学期
期末考试《工程制图与AutoCAD》试题（A卷）
适用专业及方向：机械设计制造及其自动化、车辆工程
层次：本科年级： 07 级限时：120 分钟
考试形式：闭卷考场要求：笔试
一、投影法和点、线、面的投影（共39分）
1，AM :MB=3:2；线段CD上的点N，CN:ND=3:2,分别求M、N 的两面投影。
（每小题4分，共8分）
（1）（2）
2．用换面法求直线AB的 3．求直线AB与CD之间的离。
（4分）真长及倾角β。
（5分）
4．完成平面五边形ABCDE的 5．在ΔABC上过点
A
作水平线。
（4分）水平投影。
（4分）
6．用换面法求平面ABCD 对 7．求作直线AB 与平面四边形CDEF 的 水平面的夹角α。
（5分） 交点，并判断可见性。
（4分）
8．求一般位置平面与投影面垂直面的交线，并判断可见性。
（5分）
二、立体的投影。
（共17分）
1．求平面立体被截切后的水平及侧面投影。
（5分）
2．完成圆柱被截切后的侧面投影。
（6分）
3．求两回转体的相贯线，并判断可见性。
（6分）
三、组合体的视图与尺寸标注。
（36分）
1．求组合体的侧面投影。
（8分）2．求组合体的侧面投影。
（８分）3．求组合体的侧面投影。
（６分）
4．由立体图画三视图（比例1：１），并标注尺寸。
（14分）四、根据图上所给的尺寸，按比例1：１画图，不标注尺寸。
（8分）。
《机械制图》含答案
《机械制图》含答案单选综合题根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。
正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。
正确选项1.ab、cd(V)3、AB、CD直线的正面投影应标记为（）。
正确选项1.正面投影(V)4、P、Q平面的侧面投影应标记为（）。
正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。
正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。
7、平面P在侧面投影面上的投影具有积聚性，因此称之为（）。
正确选项1.侧垂面(V)8、平面Q在（）面上的投影反映实形，因此称之为侧平面。
正确选项1.侧面投影(V)9、直线AB的水平投影具有积聚性，因此称之为（）。
正确选项1.铅垂线(V)10、直线CD在侧面投影面上的投影反映实长，因此称之为（）。
正确选项1.侧平线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。
正确选项1.a”b”、c”d”(V)2、AB、CD直线的水平投影应标记为（）。
3、AB、CD直线的正面投影应标记为（）。
正确选项1.铅垂面(V)4、P、Q平面的侧面投影应标记为（）。
正确选项1.p”、q”(V)5、P、Q平面的水平投影应标记为（）。
正确选项1.p、q(V)6、P、Q平面的正面投影应标记为（）。
正确选项1.p’、q’(V)7、平面P在（）面上的投影具有积聚性，因此称之为正垂面。
正确选项1.正面投影(V)8、平面Q的正面投影反映实形，因此称之为（）。
正确选项1.正平面(V)9、直线AB的正面投影反映实长，因此称之为（）。
正确选项1.正平线(V)10、直线CD的正面投影具有积聚性，因此称之为（）。
正确选项1.正垂线(V)根据图1所示AB、CD直线和P、Q平面，选择回答如下题：省略...1、AB、CD直线的侧面投影应标记为（）。
《机械制图》第一章试题与答案
《机械制图》试题与答案一、单选题1、国标规定基本图纸幅面有（ B ）种。
A．4 B．5 C．6 D．72、比例是( A )。
A．图样中图形与其实物相应要素的线性尺寸之比B．实物与图样种图形相应要素的线性尺寸之比C．实物与图样中图形相应要素的尺寸之比D．图样中图形与实物相应要素的尺寸之比3、图样中斜体字的书写要求是（B ）A．字头向左倾斜与水平线成75°角B．字头向右倾斜与水平线成75°角C．字头向左倾斜与水平线成45°角D．字头向右倾斜与水平线成45°角4、圆弧连接的实质是（D ）A．连接弧与相邻线段都用粗实线绘制B．连接弧与被连接直线相切C．连接弧与相邻两线段相切D．连接弧与被连接弧相切5、虚线的宽度约为粗实线的( B )倍A、2B、1／2 C 1／3 D16、虚线一般用来表示（C）A、可见轮廓线B、过度线 C 不可见轮廓线D 尺寸界限7、标题栏一般应位于图纸的（B）A、右上方B、右下方 C 左上方D左下方8、圆台高40㎜，上底圆半径10㎜，下底圆半径20㎜，该圆锥台锥度为（C）A、1：4B、4：1 C 1：2 D 10：409、两线相交，交点处（B）A、应有空隙B、不应有空隙 C 可以有空隙D可以不留空隙10、尺寸线与尺寸界限（B）相互垂直A、必须B、不一定 C 一定不D都不对11、下列属于放大比例的是( A )A、2：1B、1：2.5C、1:5D、12、（）不得用其它图线代替，一般也不得与其他图形重合或画在延长线上（C）A、轮廓线B、中心线C、尺寸线D、尺寸界线13、无论图形放大还是缩小，在标注尺寸时均应按（B）来标注A、图形的实际尺寸B、机件的真实大小C、考虑绘图准确度加修整值D、都不对14、两平行线之间的最小距离不应小于（A）㎜A、0．7B、1C、1.5D、0.515、通常在图样中把斜度或锥度的比值化成（A）的形式A、1：nB、n:1C、1／nD、n／116、图样中字体的号数即字体的 C 。
大学考试试卷《机械制图》及参考答案.docx
机械制图一、多项选择题（本大题共40分，共10小题，每小题4分）1.机械制图课程的主要任务是：（）A.培养工程师的基本素质B. 了解现代制造技术及过程C,掌握三种绘图方法D.熟悉有关工程图样的国家标准2.三视图的投影规律是：（）A.三等B.长对正C,宽相等D.高平齐3.线性尺寸标注的四要素，通常是：（）A.尺寸界限B.尺寸线C,终端小点D.尺寸数字E.尺寸箭头4.机械制图课程的主要内容是：（）A.用铅笔绘制工程图样B.绘制三视图C.使用计算机绘制CAD图样D.绘制剖视图和断面图5.平面可用几何元素来表示，下列正确定义平面的是：（）A.三点确定一平面B.任意4点C,直线与线外一点D.平行两直线E.两直线F. 一个点6.机械制图课程的学习方法是：（）A.联系实际B.大量练习C.遵守国标D.认真严谨7.尺寸标注的基本要求是：（）A.正确B.完整C.清晰D.合理E.仿宋字8.三视图的绘图步骤是：（）A.形体分析B.选主视图C,布置视图D.画出底图E.图线描深9.尺寸标注的基本规则是：（）A.结构的真实大小和比例有关B.默认单位为毫米C. 一个尺寸可多次标注D.标注的尺寸为完工后的尺寸10.在投影图中，判断点是否在直线上，可选三种判定方法：（）A. 一般位置线时，已知点的任两投影在直线的同面投影上，则点在线上。
B.投影面的平行线时，点的2面投影都在直线的同面投影上，则点在线上。
C,满足简比不变，则点在直线上D.投影面的平行线时，点的3面投影都在直线的同面投影上，则点在线上。
二、判断题（本大题共60分，共15小题，每小题4分）1.我们可用“四心法”或“同心法”画出椭圆图形。
（）2.直线的投影可以由直线两端点的同面投影的连线来确定。
（）3.点的“给2求3”，就是已知点的任意两面投影，就能迅速、唯一地确定它的第3面投影。
（）4.当多种图线重合时，优先绘制的顺序是：粗实线、细虚线、细点画线、其它线。
（）5.对圆弧的标注符号，一般地讲：大于半圆时在数字前加标小；小于等于半圆时加标R o （）6.标注球面半径或直径时，应在尺寸数字前加注“SR”、“S①”，但在不至引起误会时，也可不加。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖南有色金属职业技术学院 年 学期期末考试试卷
(A 卷)时量100分钟
课程名称： 机械制图 适用班级： 命题教师： 苏金英 考核形式： 闭卷
一、已知点A （10，15，20），点
B
在A 点下方5mm 、左方10mm 、前方10mm 。
作出点A 和点B 的三面投影。
（10分）
二、根据主视图及俯视图，补画左视图。
（10分）
三、按1：1的比例抄画下列平面图形。
（15分）
四、参照轴测图画三视图（尺寸在轴测图量取）。
（15分）
Z
Y W
Y H X
O
五、用平行的剖切平面，将主视图改成全剖视图。
（15分）
六、作A-A、B-B断面图，键槽宽6mm。
（15分）七、根据三视图绘制正等轴测图（尺寸从三视图中按1：1的比例量取）。
（20分）。
