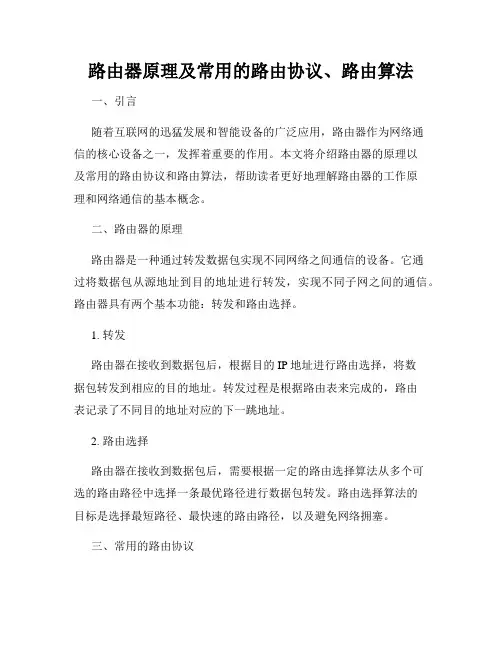

路由器原理及常用的路由协议、路由算法
路由器原理及常用的路由协议、路由算法一、引言随着互联网的迅猛发展和智能设备的广泛应用，路由器作为网络通信的核心设备之一，发挥着重要的作用。
本文将介绍路由器的原理以及常用的路由协议和路由算法，帮助读者更好地理解路由器的工作原理和网络通信的基本概念。
二、路由器的原理路由器是一种通过转发数据包实现不同网络之间通信的设备。
它通过将数据包从源地址到目的地址进行转发，实现不同子网之间的通信。
路由器具有两个基本功能：转发和路由选择。
1. 转发路由器在接收到数据包后，根据目的IP地址进行路由选择，将数据包转发到相应的目的地址。
转发过程是根据路由表来完成的，路由表记录了不同目的地址对应的下一跳地址。
2. 路由选择路由器在接收到数据包后，需要根据一定的路由选择算法从多个可选的路由路径中选择一条最优路径进行数据包转发。
路由选择算法的目标是选择最短路径、最快速的路由路径，以及避免网络拥塞。
三、常用的路由协议路由协议是路由器之间进行路由选择的一种协议，常用的路由协议包括RIP、OSPF和BGP。
1. RIP（Routing Information Protocol）RIP是一种距离矢量路由协议，其路由选择是根据跳数进行计算的。
RIP协议使用固定的跳数上限（通常为15跳），当达到跳数上限时，该路由被认为是不可达的。
2. OSPF（Open Shortest Path First）OSPF是一种链路状态路由协议，其路由选择是根据链路的质量和开销进行计算的。
OSPF协议使用Dijkstra算法来计算最短路径，并支持分层的路由。
3. BGP（Border Gateway Protocol）BGP是一种路径向量路由协议，用于互联网中的自治系统之间的路由选择。
BGP主要用于在不同自治系统之间交换路由信息，并实现互联网的互连。
四、常用的路由算法路由算法是在路由选择过程中用来决定最优路径的算法，常用的路由算法包括静态路由和动态路由。
1. 静态路由静态路由是由网络管理员手动配置的路由，其路由路径是固定的，并不会根据网络拓扑的变化而改变。
常见的路由协议及工作原理
常见的路由协议及工作原理如下：
1. RIP路由协议：RIP协议最初是为Xerox网络系统的Xeroxparc通用协议而设计的，是Internet中常用的路由协议。
RIP采用距离向量算法，即路由器根据距离选择路由，所以也称为距离向量协议。
路由器收集所有可到达目的地的不同路径，并且保存有关到达每个目的地的最少站点数的路径信息，除到达目的地的最佳路径外，任何其它信息均予以丢弃。
2. OSPF路由协议：OSPF协议是一种链路状态路由协议，主要应用于较大规模的网络环境中。
与RIP不同，OSPF协议通过路由设备间的链路状态交换，生成网络中所有设备的链路状态数据库。
OSPF协议使用Dijkstra的最短路径算法计算最短路径树，以得到到达目标地址的最短路径。
3. BGP路由协议：BGP协议是一种外部网关协议，主要用于不同自治系统之间的路由交换。
BGP协议通过建立和维护相邻节点间的连接关系，并交换路由信息来更新和维护路由表。
BGP协议具有支持大规模网络、路由收敛速度快、防止路由循环等特点。
以上是常见的路由协议及工作原理，不同的路由协议适用于不同的网络环境，需要根据实际情况选择合适的路由协议。
常见的路由协议及其工作原理。
常见的路由协议及其工作原理。
随着网络规模的不断扩大和复杂性的增加，路由协议成为网络中至关重要的组成部分。
路由协议负责确定数据包在网络中的最佳路径，确保数据能够快速、可靠地传输到目的地。
常见的路由协议包括静态路由、RIP（Routing Information Protocol）、OSPF（Open Shortest Path First）、EIGRP（Enhanced Interior Gateway Routing Protocol）和BGP （Border Gateway Protocol）等。
本文将介绍这些常见的路由协议及其工作原理。
一、静态路由静态路由是由网络管理员手动配置的路由信息。
管理员需要明确指定目的网络和下一跳路由器的IP地址。
静态路由的优点是简单、稳定，且占用较少的网络带宽。
静态路由缺乏动态调整能力，无法适应网络拓扑的变化，因此在大型和动态网络中使用较少。
二、RIP（Routing Information Protocol）RIP是一种距离向量路由协议，用于在小型网络中实现动态路由。
RIP使用跳数（hop count）作为度量标准，每30秒向相邻的路由器广播其路由表信息。
当路由器接收到其他路由器的路由表信息后，就会根据跳数和路由器的邻居信息来更新自己的路由表。
RIP的工作原理相对简单，但由于其每30秒的广播频率和跳数度量的局限性，不适合用于大型网络。
三、OSPF（Open Shortest Path First）OSPF是一种链路状态路由协议，通常用于大型企业网络和因特网中。
与RIP不同，OSPF不使用跳数作为度量标准，而是根据链路的成本来决定最佳路径。
每个OSPF路由器都会维护一个链路状态数据库，包含网络拓扑的完整信息。
当链路发生变化时，路由器会向周围的其他路由器发送链路状态更新，进而更新其链路状态数据库和路由表。
OSPF的优点在于快速收敛、适应大型网络和灵活的区域划分，但也需要较多的计算和存储资源。

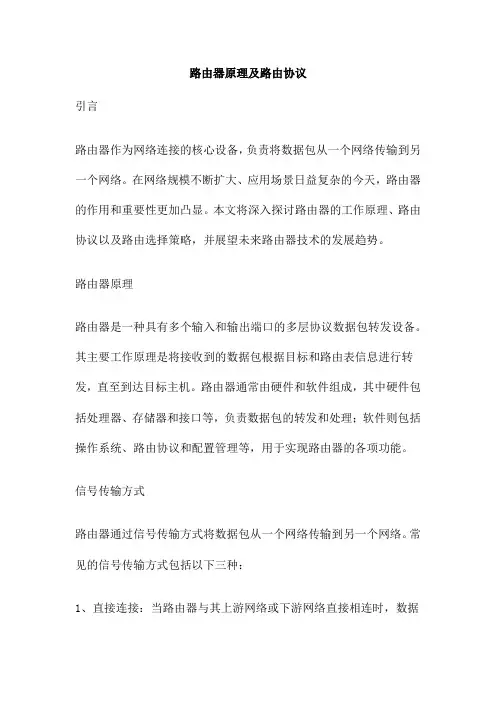

路由器原理及路由协议
路由器原理及路由协议引言路由器作为网络连接的核心设备，负责将数据包从一个网络传输到另一个网络。
在网络规模不断扩大、应用场景日益复杂的今天，路由器的作用和重要性更加凸显。
本文将深入探讨路由器的工作原理、路由协议以及路由选择策略，并展望未来路由器技术的发展趋势。
路由器原理路由器是一种具有多个输入和输出端口的多层协议数据包转发设备。
其主要工作原理是将接收到的数据包根据目标和路由表信息进行转发，直至到达目标主机。
路由器通常由硬件和软件组成，其中硬件包括处理器、存储器和接口等，负责数据包的转发和处理；软件则包括操作系统、路由协议和配置管理等，用于实现路由器的各项功能。
信号传输方式路由器通过信号传输方式将数据包从一个网络传输到另一个网络。
常见的信号传输方式包括以下三种：1、直接连接：当路由器与其上游网络或下游网络直接相连时，数据包可直接通过物理接口传输。
2、无线传输：路由器可通过无线网卡或WiFi模块实现与无线网络的连接，进而传输数据包。
3、有线传输：当路由器与网络之间的连接是通过网线进行的，数据包将通过有线传输方式进行传输。
路由协议路由协议是路由器用于确定数据包传输路径的协议。
根据协议范围，可将路由协议分为内部网关协议（IGP）和外部网关协议（EGP）。
IGP 协议用于在同一网络内部的所有路由器之间协商路由信息，而EGP协议则用于不同的网络之间的路由器之间协商路由信息。
常见的路由协议包括：1、动态路由协议：如RIP、OSPF、BGP等，它们能够根据网络状况动态地选择最优路径，提高网络效率。
2、静态路由协议：由网络管理员手动配置路由表，指定数据包的传输路径。
路由选择策略在复杂的网络环境中，如何选择最佳的路由路径是提高网络效率和数据传输质量的关键。
根据信道状况、数据流量等因素，网络管理员可以制定不同的路由选择策略。
1、最短路径优先：选择路径最短的路由，以减少数据包传输延迟。
2、负载均衡：根据网络各路径的负载情况，将数据包分配到负载较轻的路径上，以均衡网络负载。
常见的路由协议及其工作原理。
常见的路由协议及其工作原理。
在计算机网络中，路由协议是网络设备（如路由器）之间用来交换路由信息以确定数据包的最佳路径的协议。
常见的路由协议包括静态路由、RIP、OSPF、EIGRP和BGP等。
每种协议都有不同的工作原理和适用的场景。
1.静态路由静态路由是由网络管理员手动设置的路由表项。
它不需要内部路由协议，也不会定期更新路由表。
静态路由在小规模网络或需要特定路由路径的网络中非常有用。
它的工作原理简单明了：管理员手动配置路由器的路由表项，指定目标网络和下一跳地址。
当数据包到达路由器时，路由器会查找目标网络的路由表项，根据下一跳地址将数据包转发到正确的网段。
静态路由的优点是配置简单，不需要额外的路由协议，而且安全性较高。
然而，静态路由的缺点是不会自动适应网络拓扑的变化，因此在大型网络中管理和维护静态路由会很困难。
2. RIP（Routing Information Protocol）RIP是一种基于距离向量的内部网关协议，用于在小到中等规模的网络中动态地交换路由信息。
RIP使用Bellman-Ford算法来计算最短路径。
每个路由器周期性地广播其整个路由表，以向邻居路由器传播自己所知道的网络信息。
路由器通过比较接收到的路由表更新，更新自己的路由表。
RIP协议的工作原理是通过跳数（即经过的路由器）来度量最短路径，跳数越多，路径越长。
每个路由器维护一个路由表，其中包含各个网络的目标地址、下一跳地址和跳数。
当网络出现故障或拓扑变化时，路由器会更新路由表，并向相邻路由器广播更新消息。
RIP协议的优点是简单易用，适用于小型网络，而且收敛速度较快。
缺点是无法支持大型网络，因为其最大跳数限制为15，并且协议会在整个网络中产生大量的控制报文，影响网络性能。
3. OSPF（Open Shortest Path First）OSPF是一种链路状态协议，用于在大型企业网络和互联网中动态地交换路由信息。
OSPF使用Dijkstra算法来计算最短路径。
计算机网络的路由协议
计算机网络的路由协议计算机网络的路由协议是计算机网络中一种非常重要且必不可少的通信协议，用于在网络中寻找合适的路径，将数据包从源地址发送到目的地址。
在当今互联网时代中，路由协议对于数据信息的传输速度、可靠性和安全性等方面都起着至关重要的作用。
本文将从路由协议的定义、工作原理、分类以及最常用的路由协议四个方面来探讨计算机网络的路由协议。
一、路由协议的定义简单地说，路由协议就是一组规则，用以在网络中实现数据包的转发。
它通过将数据包从源地址发送到目的地址的路径寻找，实现网络通信。
路由协议通常采用“跳数”与“成本”等指标来决策最优路径，以提高网络性能的同时也保证了网络的可靠传输。
二、路由协议的工作原理路由协议的工作原理可以用以下步骤来描述：1、当一个数据包产生时，它会被发送到通信网络上。
2、路由器会接收到来自通信网络上的数据包，然后尝试查找最佳路径。
为了做出最佳决策，路由器需要评估它与每个连接的成本，并且通过跳数等指标来判断该路径是否可用。
3、一旦路由器决策出最佳路径，就会将该数据包发送到最佳路径上，以最短的时间和距离将数据包从源地址发送到目的地址。
4、在数据包到达目的地址之前，它可能会经历多个路由节点。
每个节点将检查下一跳的最优路径，并沿着路径继续转发。
最后，当数据包到达目的地时，路由器或者交换机将重新组装所有的数据包，并将其发送到接受方。
三、路由协议的分类1、静态路由协议静态路由协议是一种手动配置路由表的方法，它需要管理员手动添加或删除路由规则。
这种协议适用于网络规模较小的情况，例如家庭局域网或小型企业网络。
静态路由协议的优点是灵活性较高，因为管理员可以手动控制路由规则，从而使网络更加安全，并且不会降低网络的性能。
缺点是手动添加和修改路由规则需要一定的技术水平，并且在网络拓扑变化时，需要手动更新路由表，比较繁琐。
2、动态路由协议动态路由协议是一种自动配置路由表的方法。
它可以监测网络拓扑变化，并使用每一个节点的路由表信息来计算网络中的最短路径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

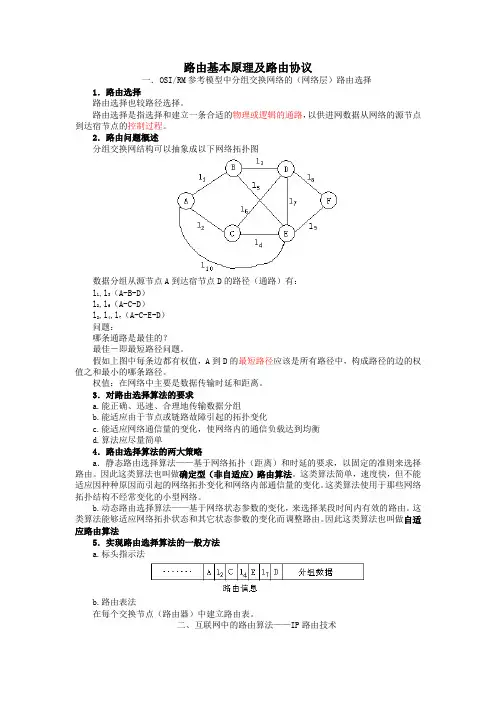

路由基本原理及路由协议
一．OSI/RM参考模型中分组交换网络的（网络层）路由选择1．路由选择
路由选择也较路径选择。
路由选择是指选择和建立一条合适的物理或逻辑的通路，以供进网数据从网络的源节点到达宿节点的控制过程。
2．路由问题概述
分组交换网结构可以抽象成以下网络拓扑图
数据分组从源节点A到达宿节点D的路径（通路）有：
l1,l3（A-B-D）
l2,l6（A-C-D）
l2,l4,l7（A-C-E-D）
问题：
哪条通路是最佳的？
最佳－即最短路径问题。
假如上图中每条边都有权值，A到D的最短路径应该是所有路径中，构成路径的边的权值之和最小的哪条路径。
权值：在网络中主要是数据传输时延和距离。
3．对路由选择算法的要求
a.能正确、迅速、合理地传输数据分组
b.能适应由于节点或链路故障引起的拓扑变化
c.能适应网络通信量的变化，使网络内的通信负载达到均衡
d.算法应尽量简单
4．路由选择算法的两大策略
a．静态路由选择算法——基于网络拓扑（距离）和时延的要求，以固定的准则来选择路由。
因此这类算法也叫做确定型（非自适应）路由算法。
这类算法简单，速度快，但不能适应因种种原因而引起的网络拓扑变化和网络内部通信量的变化。
这类算法使用于那些网络拓扑结构不经常变化的小型网络。
b.动态路由选择算法——基于网络状态参数的变化，来选择某段时间内有效的路由。
这类算法能够适应网络拓扑状态和其它状态参数的变化而调整路由。
因此这类算法也叫做自适应路由算法
5．实现路由选择算法的一般方法
a.标头指示法
b.路由表法
在每个交换节点（路由器）中建立路由表。
二、互联网中的路由算法——IP路由技术
1．IP路由
互联网中的路由主要有路由器的路由功能完成。
2．路由器中的路由功能
a.实现网间中继IP数据包的功能，包括：数据帧的封装和拆封、IP地址到MAC地址的映射等
b.对IP数据包的控制，例如ttl=0时丢弃数据包
c.依据路由表选择最佳路由。
d.支持有关的路由算法和路由协议
3．路由表
互联网路由器中的路由表只保存部分路由信息。
即每个表项只给出目的网络号，和下一（个路由器）站的地址。
路由表中的一个表项包含的信息：
目的网络编号
目的网络子网掩码
下一站路由器（网关）的IP地址
下一个网关的距离（以hops）为单位
从本网络到达下一网关的输出接口地址
可以用c++描述该表项结构：
struct rout{
long DsNetworkIP;
long DsNetworkMask;
long NextHopIP;
short Distance;
short IntNum;
short SortKey;
short TimeToLive;
}
4．直接路由和间接路由
直接路由——在一个（子）网络内的路由，即本地路由
间接路由——不同网络之间路由的选择过程
如下图所示，有3个网络202.1.2.0、202.1.3.0和202.1.4.0，据此主机A的路由表是：
目的网络直接/间接路由器IP地址网络接口号
202.1.2.0 直接 1
202.1.3.0 间接202.1.2.4 1
202.1.4.0 间接202.1.2.4 1
路由器上的路由表如下：
目的网络直接/间接路由器IP地址网络接口号
202.1.2.0 直接 1
202.1.3.0 直接 2
202.1.4.0 直接 3
5．IP路由算法
a.向量距离法（RIP）
主要完成以下工作：
最佳路径选择，以跳数最为距离，衡量最短路径
与其它路由器交换路由表中的全部信息
根据接收到的最新路由信息更新本路由器的路由表
路由器之间交换路由表信息使用路由协议
特点：
算法简单，易实现
每隔30秒钟广播一次路由信息，加重了网络通信负载，即增加了网络带宽开销
会产生路由的不一致性，形成环路路由
最大跳数受到限制（1－15）
该算法适用与小型网络
b．链路状态法（开放式最短路经优先）算法（OSPF）
主要完成的工作与RIP相同
特点：
以链路状态和距离最为选择最佳路径的依据（权值）
相邻路由器之间在链路状态发生变化时交换状态信息
更新状态信息后即计算最佳路由，更新路由表
在网络中传输的路由信息大大减少，网络带宽开销少
距离不受限制
6．自治系统和核心网关（核心路由器）
a．自治系统(AS-Autonomous System)：由有独立管理能力的并采用相同路由选择策略的一组路由器和网络构成的整体系统。
单个物理网络或者由多个路由器互联而成的组织性或地区性网络，都可以是自治系统。
互联网中心为每个自治系统分配统一的自治系统编号。
b．核心网关（核心路由器）
骨干网络（中转性网络）网络是互联网的核心结构。
核心结构中用来与组织性或地区性网络互联的网关叫做核心网关。
核心网关包括到全部目的网络的路由信息，由互联网营运中心管理。
用来连接组织性或地区性互联网的路由器叫做非核心网关。
非核心网关只包括到部分目
的网络的路由信息，这些路由信息由非核心网关自己管理。
通常一个局域网连接到互联网的路由器就是非核心路由器。
核心网关之间需要不断地交换各自的路由信息，确保整个互联网路由的一致性。
非核心网关通过默认的路径向核心网关报告本地的路由信息，使核心网关能完成对任何目的网络的路由选择。
c．内部网关协议（IGP）——一个自治系统内部的所有网关叫做内部网关，内部网关之间交换路由信息的协议叫做内部网关协议，例如：RIP、OSPF、IGRP等
d．核心网关到核心网关的路由协议（GGP）——，采用向量距离路由选择算法
e．外部网关协议（EGP）——外部网关属于非核心网关，是用于一个自治系统与另一个自治系统交换路由信息的网关。
外部网关采用距离向量路由协议。
外部网关协议仅仅用于交换路由信息。
外部网关有三个主要功能：
●邻机测试——邻机之间不断互相测试是否可达
●交换信息——邻机之间通过周期性的路径刷新报文来交换路由信
息
●邻机获取——某个自治系统中的一个网关向另一个自治系统的某
个网关请求作为自己的邻机，以便交换路由信息
f．边界网关协议（BGP）——与外部网关协议一样，也是一种在自治系统之间交换路由信息的外部网关协议。
它增加了测试循环路由的功能。
因此BGP是新一代的EGP，将会逐步取代EGP。
