耦合电流传感器
电流传感器的工作原理
电流传感器工作原理电流传感器是传感器的一种分类,其主要信号源是采集信号的电流大小主要参数为其电流大小检测方法一般是检测电流特性的器件,一般有电流表之类的工作原理主要是霍尔效应原理.一、以零磁通闭环产品原理为例:1、当原边导线经过电流传感器时,原边电流IP会产生磁力线,原边磁力线集中在磁芯气隙周围,内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的,大小仅为几毫伏的感应电压,通过后续电子电路可把这个微小的信号转变成副边电流IS,并存在以下关系式：IS NS= IPNP其中,IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比,一般取NP=1;电流传感器的输出信号是副边电流IS,它与输入信号原边电流IP成正比,IS一般很小,只有10~400mA;如果输出电流经过测量电阻RM,则可以得到一个与原边电流成正比的大小为几伏的电压输出信号;2、传感器供电电压VAVA指电流传感器的供电电压,它必须在传感器所规定的范围内;超过此范围,传感器不能正常工作或可靠性降低,另外,传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-;要注意单相供电的传感器,其供电电压VAmin是双相供电电压VAmin的2倍,所以其测量范围要相供高于双电的传感器;3、测量范围Ipmax测量范围指电流传感器可测量的最大电流值,测量范围一般高于标准额定值IPN;二、电流传感器主要特性参数1、标准额定值IPN和额定输出电流ISNIPN指电流传感器所能测试的标准额定值,用有效值表示,IPN的大小与传感器产品的型号有关; ISN指电流传感器额定输出电流,一般为10~400mA,当然根据某些型号具体可能会有所不同;2、偏移电流ISO偏移电流也叫残余电流或剩余电流,它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的;电流传感器在生产时,在25℃,IP=0时的情况下,偏移电流已调至最小,但传感器在离开生产线时,都会产生一定大小的偏移电流;产品技术文档中提到的精度已考虑了偏移电流增加的影响;3、线性度线性度决定了传感器输出信号副边电流IS与输入信号原边电流IP在测量范围内成正比的程度;4、温度漂移偏移电流ISO是在25℃时计算出来的,当霍尔电极周边环境温度变化时,ISO会产生变化;因此,考虑偏移电流ISO的最大变化是很重要的,其中,IOT是指电流传感器性能表中的温度漂移值;5、过载电流传感器的过载能力是指发生电流过载时,在测量范围之外,原边电流仍会增加,而且过载电流的持续时间可能很短,而过载值有可能超过传感器的允许值,过载电流值传感器一般测量不出来,但不会对传感器造成损坏;6、精度霍尔效应传感器的精度取决于标准额定电流IPN;在+25℃时,传感器测量精度与原边电流有一定影响,同时评定传感器精度时还必须考虑偏移电流、线性度、温度漂移的影响;。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备，它能够将电流转换为可测量的电信号。
它在电力系统、工业自动化、电子设备等领域中广泛应用。
一、电流传感器的基本原理电流传感器的基本原理是根据安培力定律，即电流通过导线时会在周围产生磁场。
根据法拉第电磁感应定律，当导线周围的磁场发生变化时，会在导线上感应出电动势。
因此，电流传感器通过感应导线周围的磁场变化来测量电流。
二、电流传感器的工作方式1. 电流互感器（CT）：电流互感器是一种常见的电流传感器，它利用互感原理来测量电流。
电流互感器的主要部分是一个线圈，将待测电流通过线圈，产生一个次级电流，进而测量次级电流来确定待测电流的大小。
电流互感器通常用于高电流测量，如电力系统中的变电站和配电系统。
2. 磁电阻式传感器：磁电阻式传感器利用磁电阻效应来测量电流。
它包含一个磁敏电阻元件，当电流通过导线时，产生的磁场会影响磁敏电阻的电阻值。
通过测量电阻值的变化，可以确定电流的大小。
磁电阻式传感器具有响应速度快、精度高等优点，常用于电子设备和自动化控制系统中。
3. 磁感应式传感器：磁感应式传感器利用磁感应原理来测量电流。
它包含一个磁芯和一个线圈，当电流通过导线时，产生的磁场会使磁芯饱和，从而改变线圈的感应电压。
通过测量感应电压的变化，可以确定电流的大小。
磁感应式传感器具有结构简单、成本低等优点，常用于低电流测量和小型电子设备中。
三、电流传感器的应用领域1. 电力系统：电流传感器在电力系统中广泛应用，用于监测和保护电力设备。
例如，在变电站中，电流传感器用于测量变压器、断路器和电缆的电流，以确保电力系统的安全运行。
2. 工业自动化：电流传感器在工业自动化中用于监测电机、驱动器和控制器的电流。
它们可以实时监测电流的变化，以便及时发现故障并采取相应的措施。
3. 电子设备：电流传感器在电子设备中用于测量电路的电流，以便控制电路的工作状态。
例如，在电源管理系统中，电流传感器用于监测电源的输出电流，以确保电子设备的正常运行。

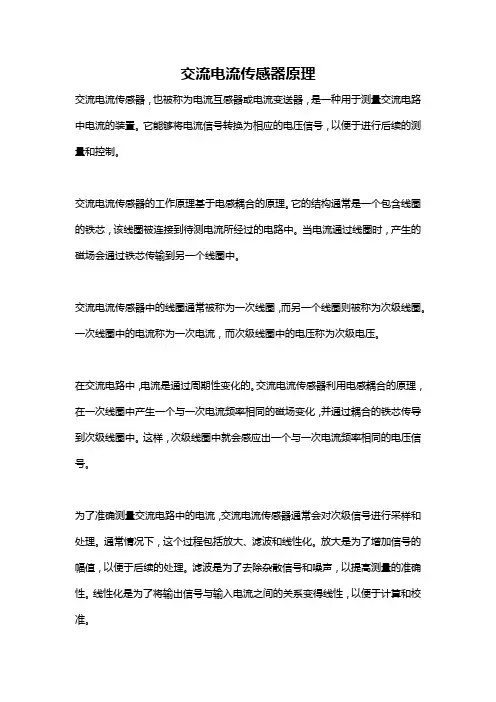

交流电流传感器原理
交流电流传感器原理交流电流传感器，也被称为电流互感器或电流变送器，是一种用于测量交流电路中电流的装置。
它能够将电流信号转换为相应的电压信号，以便于进行后续的测量和控制。
交流电流传感器的工作原理基于电感耦合的原理。
它的结构通常是一个包含线圈的铁芯，该线圈被连接到待测电流所经过的电路中。
当电流通过线圈时，产生的磁场会通过铁芯传输到另一个线圈中。
交流电流传感器中的线圈通常被称为一次线圈，而另一个线圈则被称为次级线圈。
一次线圈中的电流称为一次电流，而次级线圈中的电压称为次级电压。
在交流电路中，电流是通过周期性变化的。
交流电流传感器利用电感耦合的原理，在一次线圈中产生一个与一次电流频率相同的磁场变化，并通过耦合的铁芯传导到次级线圈中。
这样，次级线圈中就会感应出一个与一次电流频率相同的电压信号。
为了准确测量交流电路中的电流，交流电流传感器通常会对次级信号进行采样和处理。
通常情况下，这个过程包括放大、滤波和线性化。
放大是为了增加信号的幅值，以便于后续的处理。
滤波是为了去除杂散信号和噪声，以提高测量的准确性。
线性化是为了将输出信号与输入电流之间的关系变得线性，以便于计算和校准。
交流电流传感器的输出信号通常是一个与输入电流成正比的电压信号。
因此，可以通过测量输出电压来确定输入电流的大小。
输出信号可以连接到数据采集系统、仪表或控制器中，以实现对电流进行测量和控制。
交流电流传感器具有测量范围广、准确度高、响应速度快、抗干扰能力强等特点，因此在许多领域得到广泛应用。
它被广泛用于电力系统、工业自动化、电机控制、电力负荷管理等领域。
总结起来，交流电流传感器通过利用电感耦合的原理，将交流电路中的电流转换为相应的电压信号。
它的工作原理基于线圈和铁芯的结构，通过一次线圈中的电流在铁芯上产生磁场变化，并通过耦合的次级线圈感应出相应的电压信号。
输出信号经过采样、放大、滤波和线性化等处理后，可以用于测量和控制交流电路中的电流。
交流电流传感器具有广泛的应用前景，为电力系统和工业自动化提供了重要的测量和控制手段。
智能电网技术的智能设备与传感器应用：介绍智能电网中常见的设备与传感器工作原理与应用方法(五)
智能电网技术的智能设备与传感器应用随着科技的快速发展，智能电网技术越来越受到人们的重视。
智能电网通过使用智能设备和传感器，实现对电力系统的智能监控和管理，提高电网的安全性、可靠性和经济性。
在智能电网中，各种设备和传感器扮演着至关重要的角色。
本文将介绍智能电网中常见的设备与传感器的工作原理与应用方法。
一、智能设备智能电网中常见的智能设备包括智能电表、智能断路器和智能插座等。
这些设备通过集成先进的通信技术和控制技术，实现与电力系统的远程通讯和远程控制。
其中，智能电表是智能电网中最重要的设备之一，它能够实时监测电能的使用情况，并将数据传输到电力公司的服务器上。
这样，电力公司可以根据用户的需求进行合理的电能分配，提高电网的运行效率。
二、传感器传感器是智能电网中不可或缺的组成部分，它们可以感知电力系统中的各种数据，并将其转化为电信号或数字信号，以供智能设备进行处理。
智能电网中常见的传感器包括电流传感器、电压传感器和温度传感器等。
1. 电流传感器电流传感器可以测量电流的大小和方向，用于监测电力系统中的电流变化情况。
电流传感器通常采用磁性耦合或电感耦合的原理进行工作。
当电流通过传感器的线圈时，线圈中的磁场会发生变化，从而在线圈上引起感应电压。
通过测量这个感应电压，可以准确地获取电流的信息。
2. 电压传感器电压传感器用于测量电力系统中的电压大小和相位差。
电压传感器通常采用电容耦合或电感耦合的原理进行工作。
当电压作用于传感器的电容或电感时，会引起电容或电感的变化。
通过测量这个变化，可以准确地获得电压的信息。
3. 温度传感器温度传感器在智能电网中广泛应用于变压器和电缆等设备的温度监测。
温度传感器通常采用热敏电阻、热电偶或半导体传感器等原理进行工作。
这些传感器的电阻或电势随温度的变化而变化，通过测量这个变化，可以准确地获取温度的信息。
三、应用方法智能设备和传感器在智能电网中的应用方法主要包括数据采集和远程控制。
首先，智能设备通过传感器采集电力系统中各种数据，比如电流、电压、温度等。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的装置，它能够将电流转化为可测量的电信号。
电流传感器广泛应用于电力系统、工业自动化、电动汽车等领域，用于监测和控制电流的大小。
电流传感器的工作原理基于安培定律和电磁感应定律。
当电流通过导体时，会在导体周围产生磁场。
电流传感器利用这个原理来测量电流的大小。
一种常见的电流传感器是闭合式电流传感器，它由磁芯、一对绕组和电路部分组成。
磁芯通常由铁氧体或软磁材料制成，具有良好的磁导率。
绕组分为一对，分别称为一次绕组和二次绕组。
当电流通过一次绕组时，产生的磁场会通过磁芯传递到二次绕组。
根据安培定律，通过一次绕组的电流和通过二次绕组的电流之间存在线性关系。
因此，通过测量二次绕组的电流，可以间接地得到通过一次绕组的电流大小。
为了提高测量的精度和减小传感器的影响，通常会采用差动设计。
差动设计中，电流传感器有两个一次绕组，分别称为正向一次绕组和反向一次绕组。
这样设计的目的是通过正向和反向一次绕组的电流差异来消除温度漂移和磁场干扰对测量结果的影响。
除了闭合式电流传感器，还有开路式电流传感器。
开路式电流传感器利用霍尔效应或磁阻效应来测量电流。
霍尔效应电流传感器基于霍尔元件的磁场感应特性，通过测量霍尔元件两侧的电压差来得到电流大小。
磁阻效应电流传感器则是利用磁阻元件的阻值随磁场强度变化的特性，通过测量磁阻元件的阻值来得到电流大小。
无论是闭合式电流传感器还是开路式电流传感器，都需要进行校准和线性化处理，以确保测量结果的准确性和稳定性。
校准过程通常涉及施加已知电流并记录传感器输出的电压或电流值，然后根据这些数据进行校准曲线的拟合和修正。
总结起来，电流传感器的工作原理是基于电磁感应定律和安培定律。
通过测量磁场的变化或电阻的变化，电流传感器能够将电流转化为可测量的电信号。
不同类型的电流传感器具有不同的工作原理和特点，但它们的目标都是实现准确、稳定地测量电流大小。
在实际应用中，选择适合的电流传感器类型和进行正确的校准是确保测量结果准确可靠的关键。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的装置，它能够将电流转换为可测量的电信号。
电流传感器广泛应用于工业控制、能源管理、电力系统监测等领域。
下面将详细介绍电流传感器的工作原理。
1. 引言电流传感器的工作原理基于安培定律，即电流通过导体时，会在导体周围产生一个磁场。
电流传感器利用这个磁场来测量电流的大小。
2. 工作原理电流传感器通常采用霍尔效应或电感耦合方式来测量电流。
下面将分别介绍这两种工作原理。
2.1 霍尔效应霍尔效应是指当通过导体的电流受到磁场的影响时，导体两侧会产生一种电势差，这种电势差称为霍尔电压。
电流传感器利用霍尔效应来测量电流。
电流传感器中通常包含一个霍尔元件，它被放置在电流要测量的导线附近。
当电流通过导线时，导线周围会产生一个磁场，这个磁场会影响到霍尔元件。
霍尔元件会感应到磁场的变化，并产生相应的霍尔电压。
为了提高测量的精确度，电流传感器通常还包含一个磁场调节器，用于调节磁场的强度和方向。
通过调节磁场的强度和方向，可以使得霍尔元件感应到的霍尔电压与电流之间的关系更加稳定和线性。
2.2 电感耦合电感耦合是另一种常用的电流传感器工作原理。
电感耦合传感器由一个线圈和一个磁芯组成。
当电流通过线圈时，线圈周围会产生一个磁场，磁场会使磁芯发生磁化。
磁芯的磁化程度与电流的大小成正比。
通过测量磁芯的磁化程度，可以间接地得到电流的大小。
为了提高测量的精确度，电感耦合传感器通常还包含一个补偿线圈。
补偿线圈用于产生一个与电流线圈相反的磁场，以抵消电流线圈产生的磁场对磁芯的影响。
通过调节补偿线圈的电流，可以使得磁芯的磁化程度与电流之间的关系更加稳定和线性。
3. 应用举例电流传感器广泛应用于各种场景中。
以下是一些应用举例：3.1 工业控制在工业控制系统中，电流传感器用于测量电机、变频器等设备的电流。
通过监测电流的大小，可以实时掌握设备的运行状态，并进行相应的控制和调节。
3.2 能源管理电流传感器在能源管理系统中起到了重要的作用。
螺线管型磁力耦合式光纤光栅大电流传感器研究的开题报告
螺线管型磁力耦合式光纤光栅大电流传感器研究的开题报告一、研究背景电力系统大电流传感器是电力系统中重要的测量设备，其精度和可靠性至关重要。
然而，传统的大电流传感器存在体积大，重量重、安装复杂、精度低等问题。
为了克服这些问题，研究人员提出了许多新型的大电流传感器，如磁力耦合式大电流传感器。
其中，磁力耦合式大电流传感器基于磁力耦合原理，具有体积小，重量轻，精度高等优点，因此得到越来越广泛的应用。
因此，本研究将基于螺线管型磁力耦合式大电流传感器，结合光纤光栅技术，开发高精度、高可靠性的大电流传感器。
二、研究目的和意义本研究的目的是开发一种基于螺线管型磁力耦合式大电流传感器、结合光纤光栅技术的高精度、高可靠性大电流传感器。
该研究的意义在于：1. 提高大电流传感器的精度和可靠性，提高电力系统的稳定性和安全性；2. 通过使用光纤光栅技术，实现对大电流传感器的在线监测和故障诊断，降低电力运行成本，提高经济效益；3. 探索新型大电流传感器的研究方法和技术手段，为电力系统传感器研究提供新思路和新方法。
三、研究内容及方法1. 螺线管型磁力耦合式大电流传感器的设计和制作，包括磁力线圈的结构设计和制定、传感器的机械结构设计、激励和信号处理电路设计等。
2. 光纤光栅技术的应用，包括光纤光栅传感器的原理、制作方法、读出方式等。
3. 传感器的精度测试和性能评价，包括磁场响应曲线测量、温度和湿度对传感器的影响分析、安装误差对传感器精度的影响分析。
4. 在线监测和故障诊断，包括光纤光栅长周期光栅传感器的在线监测原理和系统设计、基于模糊逻辑的传感器故障诊断算法研究等。
研究方法包括实验室实验、数值模拟和计算机仿真等。
四、研究进度安排第一年：磁力耦合式大电流传感器的理论分析和设计，光纤光栅的原理和制作方法的研究。
第二年：传感器结构的制作和调试，精度测试和性能评价的研究。
第三年：在线监测和故障诊断系统的设计和实验验证，综合评价和成果撰写。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种用于测量电流的设备，它能够将电流转换为可测量的电信号。
电流传感器通常由一个感应元件和一个信号处理电路组成。
感应元件负责将电流转换为磁场或电场，而信号处理电路则负责将这些信号转换为可用的电压或电流输出。
感应元件的工作原理可以分为两种类型：磁性感应和霍尔效应。
磁性感应是一种常见的电流传感器工作原理。
它利用法拉第电磁感应定律，即当电流通过导线时，会在导线周围产生一个磁场。
电流传感器中的感应元件通常是一个线圈，当电流通过线圈时，会在线圈周围产生一个磁场。
这个磁场可以通过感应元件中的磁敏元件（如磁致伸缩材料或磁敏电阻）来检测。
磁敏元件的电阻或尺寸会随着磁场的变化而变化，从而产生一个与电流成正比的电压或电流输出。
霍尔效应是另一种常见的电流传感器工作原理。
它利用霍尔效应，即当电流通过导体时，会在导体两侧产生一个电压差。
电流传感器中的感应元件通常是一个霍尔元件，它可以测量电流通过导线时产生的磁场的强度。
当电流通过导线时，磁场会使霍尔元件两侧的电势差发生变化。
这个电势差可以通过信号处理电路进行放大和转换，从而产生一个与电流成正比的电压或电流输出。
除了磁性感应和霍尔效应，还有其他一些电流传感器的工作原理，如电感耦合和电容耦合等。
这些原理都是基于电流通过导线时产生的磁场或电场的变化来进行测量的。
电流传感器的工作原理可以应用于各种场景，例如电力系统中的电流监测、电动车辆中的电流控制、工业自动化中的电流检测等。
通过准确测量电流，可以实现对电路的保护、电能的计量和电流控制等功能。
总结起来，电流传感器的工作原理主要包括磁性感应和霍尔效应。
通过感应元件将电流转换为磁场或电场，然后通过信号处理电路将这些信号转换为可用的电压或电流输出。
这些原理可以广泛应用于各种电流测量场景，为电路保护、电能计量和电流控制等提供了重要的技术支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
放电电流
交流电流
原子物理、加速器、激光微秒及纳ຫໍສະໝຸດ 级脉冲等离子体电流电子束电流
耦合电流传感器
工作原理：
罗氏线圈传感器由罗氏线圈和对其输出电压进行处理的放大积分电路组成。
1罗氏线圈设计基本原理
罗氏线圈是一种空心环形的线圈，有柔性和硬性两种，可以直接套在被测量的导体上来测量交流电流。其设计基本原理如图：
罗氏线圈测量电流的理论依据是法拉第电磁感应定律和安培环路定律,当被测电流沿轴线通过罗氏线圈中心时,在环形绕组所包围的体积内产生相应变化的磁场，强度为H,由安培环路定律得:
基本放大积分电路设计如图：
通过对罗氏线圈感应电压的放大和积分处理，可还原出所测量的交流电流。
自积分型罗氏线圈的参数：
传递函数：
带宽:
频率上限:
频率下限；
改变线圈的结构来增大线圈固有频率，增大外加积分器RC降低下限频率.
外积分型罗氏线圈基本参数：
传递函数：
带宽:
频率上限:
频率下限；
罗氏线圈的应用：
电工、电力行业
（1）
∮H·dl=I(t)
由B=μH，e（t）=dΦ/dt，Ф=N∫B·dS，e（t）=M·di／dt，得：
其截面为矩形时，互感系数M和自感系数L分别为：
（1）
M=μ0Nhln(b/a)/2π
（2）
L=μ0N2hln(b/a)/2π
上式中，H为线圈内部的磁场强度，B为线圈内部的磁感应强度，μ0为真空磁导率，N为线圈匝数，e（t）为线圈两端的感应电压，a, b分别为线圈横截面的内外径,h为截面高度。
由此可见，线圈一定时，M为定值，线圈的输出电压与di／dt成正比。
2放大积分电路设计原理
若想准确还原测量的交流电流i,必须加一个反相积分电路。因罗氏线圈感应出的电压很小,为了放大该感应电压，须在积分器前面加一放大电路。积分是一个非常重要的环节,被还原的信号非常小,为方便测量,先将信号放大再积分,这样一方面可以增大还原信号,另一方面,电容的存在可以过滤掉不必要的干扰。
