AutoCAD三维建模系列教程
如何使用AutoCAD进行三维建模和渲染
如何使用AutoCAD进行三维建模和渲染一、AutoCAD三维建模介绍及工具基本概念（200字）AutoCAD是一款广泛应用于建筑、机械和工程设计领域的计算机辅助设计软件。
它不仅能进行二维平面图的设计，还可以进行三维建模和渲染。
三维建模是指通过AutoCAD将物体在三维空间中进行虚拟建模，渲染是将建模好的物体添加材质和光照效果，使其呈现逼真的效果。
在AutoCAD中，三维建模主要通过“建模”工具栏中的命令完成。
常用的三维建模命令有“绘制”命令、“拉伸”命令、“旋转”命令等。
绘制命令用于创建各种基本的几何体，如线段、圆形、矩形等。
拉伸命令可以将二维图形延展为三维物体，旋转命令可以将物体按照指定的轴进行旋转。
二、三维建模的基本步骤与技巧（300字）进行三维建模时，首先需要进行设计草图的创建和编辑。
AutoCAD中的3D环境下，可以通过“平面”命令或“绘制”命令来创建二维草图，然后再将其转换为三维模型。
设计草图需要准确、清晰地表达设计意图，可以使用自动约束工具来进行几何关系的设定，以提高草图的精确度。
创建草图后，需要使用建模命令进行物体的创建和编辑。
首先可以使用绘制命令创建基本的几何体，如长方体、柱体、球体等。
然后可以使用拉伸命令将二维图形拉伸成三维物体，或使用修剪命令来修剪和合并物体。
此外，使用“移动”命令和“复制”命令可以对物体进行位置和数量的调整。
在进行三维建模时，还需注意以下技巧：一是尽量使用实体对象进行建模，以便进行后续的编辑和渲染。
二是使用“约束”命令对物体进行约束，以保持物体之间的相对位置和尺寸关系。
三是合理使用图层和轴，可以方便地对不同部分进行编辑和控制。
还可通过设置视图视角、调整视图比例等方式进行预览和调整。
三、AutoCAD三维建模的常用工具与高级技巧（400字）AutoCAD提供了丰富的三维建模工具和功能，以下列举几种常用工具和高级技巧：1.轮廓命令：通过在源物体上绘制环形轮廓来生成柱体或锥体等物体。
AutoCAD三维建模软件使用教程
AutoCAD三维建模软件使用教程第一章：AutoCAD三维建模软件概述AutoCAD是一款由Autodesk公司开发的三维建模软件。
其强大的功能和广泛的应用领域使得它成为建筑、工程以及设计行业的标准工具。
本章将介绍AutoCAD的基本概念和使用方法。
1.1 AutoCAD的概念AutoCAD是一款用来绘制和编辑两维（2D）图形和三维（3D）模型的软件。
它具备丰富的绘图工具和功能，可以轻松实现复杂的建模和设计任务。
1.2 AutoCAD的特点AutoCAD具有如下特点：- 可视化界面：AutoCAD采用直观的界面设计，方便用户进行操作。
- 参数化设计：AutoCAD支持参数化设计，通过调整参数即可快速修改模型。
- 数据连接和交流：AutoCAD能够与其他软件进行数据互通，方便与其他团队成员进行协作。
- 自定义功能：用户可以根据需要添加自定义命令、工具栏和界面，提高工作效率。
第二章：AutoCAD三维建模基础在进行三维建模之前，我们需要了解AutoCAD的基础知识和操作技巧。
本章将介绍AutoCAD的基本绘图工具、视图操作和对象编辑。
2.1 绘图工具AutoCAD提供了丰富的绘图工具，包括线、圆、矩形、多边形等。
通过这些工具，我们可以快速绘制二维图形。
2.2 视图操作AutoCAD提供了丰富的视图操作功能，如缩放、平移、旋转等。
通过这些功能，我们可以调整视图以更好地查看和编辑模型。
2.3 对象编辑AutoCAD提供了多种对象编辑功能，如移动、复制、镜像等。
通过这些功能，我们可以对已绘制的对象进行修改和调整。
第三章：AutoCAD三维建模进阶在掌握了基础知识后，我们可以进行更复杂的三维建模操作。
本章将介绍AutoCAD中常用的三维建模工具和技巧。
3.1 三维绘图工具AutoCAD提供了丰富的三维绘图工具，如绘制立方体、圆柱体、球体等。
通过这些工具，我们可以绘制复杂的三维模型。
3.2 三维编辑AutoCAD提供了多种三维编辑功能，如拉伸、倾斜、旋转等。
CAD三维建模实例操作
CAD三维建模实例操作
一、工作环境配置
1.启动 AutoCAD 软件，主菜单栏中打开新的空白图形，在图形显示
区右击鼠标，打开菜单栏，点击“视口”，进入视口管理菜单中，点击
“新建视口”；
3.选择剖视视角，设置剖视角度和比例，点击“确定”，保存当前设置；
二、建模步骤
1.在空白图形上，从主菜单栏中选择“建模”，进入建模的环境中，
使用拉伸、修剪、旋转、复制、测量等功能进行建模；
2.在建模的界面中，依次选择拉伸、修剪、旋转、复制、测量等功能，将设计稿中的图形复制出来；
3.根据设计稿，以立方体、球体等几何图形作为起始点，运用拉伸、
修剪、旋转等功能对几何图形进行模型形成；
4.一步步拉伸、修剪、旋转等操作，慢慢拼接出实体模型，并且可以
更改立体模型的大小、颜色、材质等；
5.处理好各个物体的位置、大小和材质，最终拼接出3D模型，可以
再次查看视口中的显示。
AutoCAD三维建模系列教程
AutoCAD三维建模系列教程：长方体、三维阵列、差集的应用(1)【三维练习题】本题主要是介绍：1、在三维实体命令“长方体”的运用。
2、三维阵列(矩形阵列)的运用。
3、二位线框的“消隐”命令以及多层实体“差集”的应用。
在三维操作中，经常要用到“消隐”命令，在CAD中有2个“消隐”命令，他们在使用时是不同的，一个是三维着色里的“消隐”命令，也是属于三维实体的消隐。
还有一个是二维线框模式的消隐，在实际操作中比较实用，而且命令比较好记“HIDE”，还有个快捷命令“HI”。
下面就是对这2个命令的简单介绍：下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：1、打开CAD，点击“西南等轴测视图”按钮，界面转到“西南视图”。
2、用“长方体”命令画一正立方体，立方体的边长为50。
3、按照开头介绍的消隐方法，输入“hi”，生成消隐图，如下图。
在消隐图的状态下，对接下来的操作会产生方便。
4、还是用“长方体”命令画一小的正立方体，立方体的边长为10。
小立方体的角点在大立方体的中间的最下面，如下图所示。
5、在菜单“修改”中，选“三维操作”中的“三维阵列”命令。
6、三维阵列的对象为刚画的小的正立方体，阵列的“行数”、“列数”、“层数”均为3 。
7、再接下来输入的“行”、“列”、“层”的间距均为20 。
8、对阵列后的图形作“差集”，即从大的立方体中，减去刚完成阵列的小的立方体。
点击“差集”按钮，选中要从中减去实体的大的立方体。
9、接着，再选中要减去的所有小实体，回车确认即完成差集的操作。
10、完成以上操作后，输入“hi”命令，看一下消隐图，检查一下以上的操作是否做得对，如下图。
11、三维视图初步完成后，看到中间的孔尚未贯通，接下来要打通中间的三个孔，我们可以在中间的三个孔里，画三个长方体，再差集一下就可以完成。
点击一下“长方体”按钮，指定长方体的角点，注意，指定方孔上的任一角点均可，但不要指定有斜线联系的角点，因会产生误选中。
学会使用AutoCAD进行三维建模与渲染
学会使用AutoCAD进行三维建模与渲染第一章：AutoCAD三维建模基础AutoCAD是一款广泛应用于建筑设计、机械工程等领域的三维建模和渲染软件。
在开始学习使用AutoCAD进行三维建模之前，我们首先需要了解一些基础概念和操作技巧。
1.1 坐标系和视图操作AutoCAD中使用三维坐标系来描述物体的位置和方向。
我们可以通过指定坐标点的方式来绘制基本的几何图形，比如直线、圆、矩形等。
在进行三维建模过程中，我们需要注意不同坐标系的选择和切换，以便准确地定位和绘制对象。
此外，AutoCAD还提供了多种视图操作命令，如平移、缩放、旋转等，能够帮助我们正确控制和编辑模型。
灵活运用这些命令，可以提高我们的绘图效率和质量。
1.2 基本建模工具AutoCAD提供了多种建模工具，可以满足不同类型物体的建模需求。
其中，建立三维模型的基本步骤为：绘制基本形状、编辑和组合形状、生成复杂模型。
我们可以使用直线、圆弧、矩形等命令绘制基本形状。
同时，AutoCAD还支持三维构建命令，如圆柱体、球体、锥体等，可以直接生成常见的几何体。
此外，AutoCAD还提供了编辑命令，如移动、旋转、拉伸等，可以对已有三维模型进行修改和调整。
通过组合和操作不同的基本形状，我们可以构建出更为复杂的模型。
第二章：高级三维建模技术除了基础的建模工具外，AutoCAD还提供了一些高级的三维建模技术，可以让我们更加方便地创建复杂的三维模型。
2.1 曲面建模技术曲面建模是AutoCAD中的一项重要技术，通过曲面建模，我们可以创建出更加真实和复杂的物体。
AutoCAD提供了多种曲面建模命令，如实体建模、线框建模、剖面建模等。
我们可以通过采用不同的曲面建模方法，根据实际需要选择合适的建模方式。
2.2 布尔操作布尔操作是一种将多个实体进行组合和剪裁的操作，可以帮助我们快速创建复杂的物体。
AutoCAD中的布尔操作包括并集、交集和差集等，通过灵活运用这些操作，我们可以有效地改变实体之间的关系，得到所需的模型。
AutoCAD的三维建模教程
AutoCAD的三维建模教程第一章：AutoCAD三维建模简介AutoCAD是目前广泛应用于计算机辅助设计和绘图领域的一种软件。
它提供了丰富的工具和功能，使用户能够进行高效的三维建模工作。
本章将介绍AutoCAD的三维建模基础知识，包括界面布局、工具栏、视图调整等内容。
1.1 界面布局AutoCAD的界面主要由菜单栏、工具栏、绘图区域和命令行组成。
菜单栏提供了各种功能命令的入口，工具栏则提供了常用工具按钮，方便用户快速选择和操作。
绘图区域是用户进行绘图和编辑的主要区域，而命令行则用于输入命令和查看系统信息。
1.2 视图调整在进行三维建模时，正确的视图调整是非常重要的。
AutoCAD提供了多种视图调整命令，包括平移、旋转、缩放、缺省视图等。
通过灵活使用这些命令，用户可以随时调整视图以便更好地查看和编辑模型。
第二章：三维建模基础操作本章将介绍AutoCAD中的三维建模基础操作，包括创建基本图形、编辑形状、应用实体操作等内容。
2.1 创建基本图形在进行三维建模时，首先需要创建基本图形作为模型的基础。
AutoCAD提供了丰富的绘图命令，如线、圆、矩形、多边形等，用户可以根据需要选择适当的命令来创建图形。
2.2 编辑形状在创建基本图形后，用户可以使用编辑命令对图形进行进一步的编辑和调整。
如移动、旋转、缩放、拉伸等操作，以及倒角、倾斜等命令，可以使模型形状更加符合设计要求。
2.3 应用实体操作AutoCAD提供了丰富的实体操作命令，如联接、镜像、旋转、复制等。
通过灵活应用这些命令，用户可以快速地生成复杂的三维模型。
第三章：三维建模高级技巧本章将介绍AutoCAD中的三维建模高级技巧，包括体素建模、复杂几何体建模和渲染等内容。
3.1 体素建模体素建模是一种基于像素处理技术的三维建模方法。
AutoCAD提供了体素建模工具，如二维到三维转换、实体剪切、真尺寸建模等功能。
通过使用这些工具，用户可以在不断细化的粒度上进行建模，从而得到更加精确和逼真的模型。
CAD三维建模教程详解
CAD三维建模教程详解首先，进行CAD三维建模之前，我们需要有一个清晰的构思和设计方案。
例如，如果要设计一个建筑模型，我们需要知道建筑的形状、大小、材质等等。
在有了设计方案之后，我们可以开始进行实际的建模工作。
第一步是创建基本几何体。
对于建筑模型来说，我们可以使用长方体来代表建筑的主体。
在CAD软件中，我们可以选择“创建”或“绘制”工具，在绘图区域中绘制一个长方体。
然后，通过输入具体的尺寸和坐标来调整长方体的大小和位置。
第二步是进行细化和修饰。
通常情况下，建筑模型不仅仅是简单的长方体。
我们可能还需要添加门窗、楼梯、天花板等细节。
在CAD软件中，我们可以使用“布尔运算”等工具来进行细化。
例如，我们可以使用“布尔并集”将一个长方体和一个圆柱体合并在一起，以创建一个柱形的结构。
第三步是添加材质和贴图。
为了使建模更加逼真，我们可以给建筑模型添加材质和贴图。
CAD软件通常提供了各种不同类型的材质和贴图，我们可以选择适合我们设计的材质和贴图。
例如，我们可以给墙壁添加砖石贴图，给地板添加木质材质。
第四步是进行灯光和渲染设置。
在建模完成后，我们可以设置场景中的灯光效果。
灯光可以影响模型的明暗效果，从而提高逼真度。
此外，我们还可以设置渲染参数，以获得高质量的渲染效果。
通常情况下，CAD软件提供了多种渲染模式和参数，我们可以根据需要选择合适的设置。
除了以上的基本步骤外，CAD三维建模还需要一些技巧和注意事项。
首先，熟练掌握CAD软件的操作方法非常重要。
不同的CAD软件有不同的操作界面和工具栏，我们需要熟悉这些工具和操作方法，才能高效地进行建模工作。
其次，注意模型的准确性和精度。
CAD三维建模是一个精确的过程，因此我们需要确保模型的尺寸和位置都是准确的。
一些CAD软件提供了尺寸和坐标调整工具，我们可以使用这些工具来调整模型。
此外，灵活运用CAD软件的特殊功能也是提高建模效率的关键。
例如，一些CAD软件提供了“数组”工具，可以快速复制和排列相同或相似的构件。
AutoCAD三维建模教程
AutoCAD三维建模教程：公告牌制作流程先来看看最终效果：本题用的主要方法：1、应用“拉伸”命令的“路径”选项;2、灵活设置UCS。
3、应用视图转换。
下面，是本习题的详细绘图步骤讲解。
1、首先，绘制侧面框架一。
(1)绘制框架的轮廓线。
利用“PL”或“L”命令绘制轮廓线，两条线夹角可控制在65度。
(2)圆角连接框架。
利用“F”命令，圆角两对象。
(3)在A和b1点两点之间作一圆弧，圆弧高度可如图所示。
(4)删掉下方的横线Ab1。
接下来，利用多段线的合并命令将以上对象合并为一个整体。
2、绘制另一侧的框架及底部框架。
(1)设置视图。
单击“视图”工具栏的“东南等轴测”按钮，将视点设置为“东南等轴测”。
绕X轴旋转当前UCS，旋转角度为-90度。
(2)复制框架1，距离为250，得到框架2。
效果如上图左所示。
(3)利用“PL”命令按图示尺寸绘制底部框架。
3、绘制上下部框架。
先设置视图。
单击“视图”工具栏的“三点”按钮。
单击点C指定坐标新原点，单击点b2指定X轴正向，单击点C’指定Y轴正向。
启用“直线”命令，指定点F的坐标50,0,0，输入距离250，得到直线FG。
同理，得到直线HJ。
4、绘制拉伸圆。
绘制顶部的拉伸圆。
先设置视图。
单击“UCS”工具栏的“Y”按钮，指定旋转角度为-90。
启用“圆”命令，作圆心在C点，圆半径为5的圆。
同理，在C’点也作一等半径圆。
绘制公告牌横杆的拉伸圆。
旋转视图到当前作图面上。
单击“UCS”工具栏的“X”按钮，指定旋转角度为90。
启用“圆”命令，绘制横杆的两个拉伸圆。
绘制底部支架的拉伸圆。
启用“三点”设置视图命令，指定新原点为R40圆弧圆心，指定点A为X轴正向，指定点E 为Y轴正向。
单击“UCS”工具栏的“X”按钮，绕X轴旋转当前UCS，旋转角度为-90。
用“圆”命令画底部支架的拉伸圆。
5、拉伸实体对象。
启用“拉伸”命令，_EXTRUDE↙(或单击“实体”工具栏的“拉伸”按钮)，选择上支架的Φ10圆为拉伸对象，选择“路径(P)”选项，单击直线FG。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

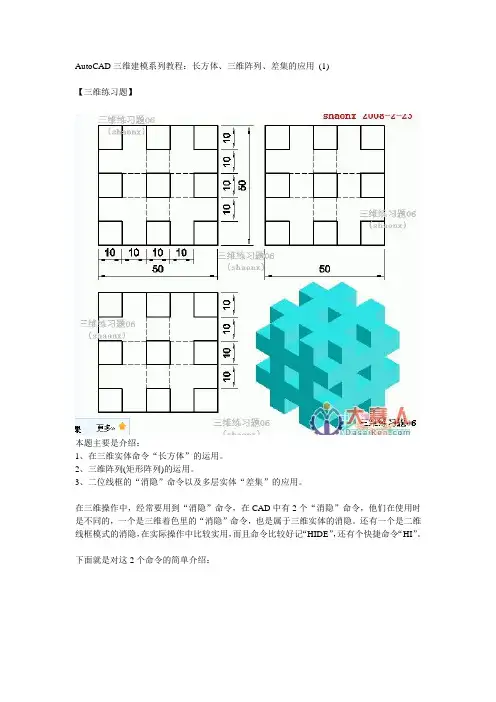

AutoCAD三维建模系列教程：长方体、三维阵列、差集的应用(1)
【三维练习题】
本题主要是介绍：
1、在三维实体命令“长方体”的运用。
2、三维阵列(矩形阵列)的运用。
3、二位线框的“消隐”命令以及多层实体“差集”的应用。
在三维操作中，经常要用到“消隐”命令，在CAD中有2个“消隐”命令，他们在使用时是不同的，一个是三维着色里的“消隐”命令，也是属于三维实体的消隐。
还有一个是二维线框模式的消隐，在实际操作中比较实用，而且命令比较好记“HIDE”，还有个快捷命令“HI”。
下面就是对这2个命令的简单介绍：
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：
1、打开CAD，点击“西南等轴测视图”按钮，界面转到“西南视图”。
2、用“长方体”命令画一正立方体，立方体的边长为50。
3、按照开头介绍的消隐方法，输入“hi”，生成消隐图，如下图。
在消隐图的状态下，对接下来的操作会产生方便。
4、还是用“长方体”命令画一小的正立方体，立方体的边长为10。
小立方体的角点在大立方体的中间的最下面，如下图所示。
5、在菜单“修改”中，选“三维操作”中的“三维阵列”命令。
6、三维阵列的对象为刚画的小的正立方体，阵列的“行数”、“列数”、“层数”均为3 。
7、再接下来输入的“行”、“列”、“层”的间距均为20 。
8、对阵列后的图形作“差集”，即从大的立方体中，减去刚完成阵列的小的立方体。
点击“差集”按钮，选中要从中减去实体的大的立方体。
9、接着，再选中要减去的所有小实体，回车确认即完成差集的操作。
10、完成以上操作后，输入“hi”命令，看一下消隐图，检查一下以上的操作是否做得对，如下图。
11、三维视图初步完成后，看到中间的孔尚未贯通，接下来要打通中间的三个孔，我们可以在中间的三个孔里，画三个长方体，再差集一下就可以完成。
点击一下“长方体”按钮，指定长方体的角点，注意，指定方孔上的任一角点均可，但不要指定有斜线联系的角点，因会产生误选中。
这次是要画长方体，所以选择长度(L)，如下图。
12、依次输入长方体的“长”、“宽”、“高”。
长宽高与UCS坐标相对应，即：“长”对应X 轴，“宽”对应Y轴，“高”对应Z轴。
这一个长方体为：50*10*10
13、下图是已画好的长方体(红色线条)。
14、再点击一下“长方体”按钮，指定长方体的角点。
这次是要画第2个长方体，所以还是选择长度(L)，如下图。
15、依次输入长方体的“长”、“宽”、“高”。
第二个长方体为：10*50*10
16、第2个长方体画好后，继续画第3个长方体，方法与前2个一样。
17、依次输入长方体的“长”、“宽”、“高”。
第三个长方体为：-10*10*-50
18、下图就是3个长方体都画好时的样子(图中3个红色的长方体)。
19、接下来，对图形作“差集”，即从大的实体中，减去刚完成的3个长方体。
点击“差集”按钮，选中要从中减去长方体的大的实体。
20、接着，再选中要减去的3个长方体，回车确认即完成差集的操作。
21、操作完成后，可以“着色”看看自己画的又一个CAD的三维实体。
22、同时，还可以用“三维动态观察器”命令，旋转图形，看看中间的孔是否已贯通。
AutoCAD三维实例教程：旋转面、拉伸面及渲染中灯光的设置
本集主要容：通过画两个托盘以学习旋转面和拉伸面渲染中灯光的设置基本方法先看看最终效果：
一、两个托盘的建模：
圆角托盘
1、画如图截面，可用多段线或提取面域。
2、准备旋转成实体。
3、旋转90度，因为选取旋转轴时是选点取黄线下边的一点，再点上面的点，所以依右手螺旋定，输入-90度，当然不如此也可以。
4、这里点“实体编辑”工具上的“拉伸面”，注意这个不是“实体拉伸”工具，它们的图标有点相似。
5、注意命令行提示，选取这个红色的断面，此时断面的轮廓以虚线显示。
6、然后输入拉伸高度，可直接输入数据，或拾取两点作为长度。
得到如图的结果。
7、同样的方法来对这个端面进行“拉伸面”。
8、如图所示。
9、从俯视图中可以看到这样就完成了一个托盘的四分之一。
10、感觉有一边短了点，可同上的方法进行“拉伸面”。
11、从俯视图中进行“镜像”。
说明：镜像这个工具就是得到左右对称的图形，通常不在轴测图进行操作。
12、镜像时要求输入“镜像轴”，拾取图中边缘上垂直的任意两点。
13、如图结果。
14、同样的方法，进行水平镜像。
15、也就是说，凡是对称的图形通常只制作构成对称的某一部分，最后镜像而成。
16、把这四块进行“并集”。
17、并集时可以直接如图框选。
注：虽然框选时会把一些平面线条选上，但这个没有影响的，因为CAD中的布尔运算只能是“实体-实体”和“面域-面域”两种模式，系统会自动排除无关对象的。
18、在三维操作中，经常需要改换颜色以醒目清楚。
19、如图，一个圆角的托盘就画好了。
方角托盘
1、下面制作一个方角托盘，在前面的第一步时，对截面进行实体拉伸。
2、如图所示结果。
3、点“实体编辑”工具上的“旋转面”，具体方法参见上集。
4、红线为旋转轴，旋转45度，注意右手螺旋定则的运用。
5、如图得到一个45度的斜角实体。
6、同样使用“镜像”。
7、注意“镜像轴”是拾取45度斜边上的两点。
8、并集。
9、拉伸这个端面。
10、这里的拉伸高度输入负数，表示是“缩短”。
11、这里也是拉伸面，拉伸高度可捕捉图中AB点。
12、如图结果。
这两例中主要用到“拉伸面”这个工具。
13、两次镜像后并集。
14、一个方角托盘画好了。
二、渲染中灯光的设置基本方法
1、下面进行渲染阶段，先画一个较薄的长方体放到托盘之下。
2、通常可在左视图中上下移动位置。
3、为了增加点变化，复制左边的托盘。
4、如图。
5、然后在主视图中调整下位置。
6、渲染前通常要摆一个造型以“登台亮相”，形式自己确定，原则上可自由些。
7、调入两个材质。
8、修改一下这个材质的位图。
9、如图。
10、先初步渲染看看，这是一个绿色石。
11、下面准备添加光源，添加之前，先点击这里。
12、如图把“光源比例图标”的值增大，如这里取值为40。
13、然后在图中画一“圆锥”，注意这个圆锥只考虑高度，就是说准备设置的“光源点”在圆锥顶点处。
说明：通常是没有这些步骤的，这主要是为初次加入灯光的朋友所设计的，这个圆锥可以先在图中摆好位置。
14、圆锥放置好后，点“光源”。
15、在弹出的“光源”对话框中选择下拉框中的“点光源”，然后点左边的“新建”按纽。
16、在弹出的“新建点光源”对话框中的光源名下输入一个自己设定名字[如这里的“A1”]，这个名字是必不可少的，通常建议不要用汉字名称。
然后点下面“位置”框中的“修改”按纽。
17、[关键步骤]，打开捕捉，在圆锥的顶点上点击，这就是说把A1这个点光源定义到圆锥顶点的位置处了。
18、又弹回这个对话框，把“阴影打开”这里打上小勾。
确定。
19、又弹回到这个对话框，这里可直接点“确定”。
20、然后点击“渲染”对话框，把渲染选项下的“阴影”前打上小勾，然后点“渲染”。
21、如图所示，图中显示出阴影，这就是灯光的最基本设置办法。
22、已过河，当弃舟，删除这个圆锥。
23、注意屏幕上有个象杂点的东西，放大后如右图显示，这个就是光源。
千万不能把它误删了，删除此图标的结果回到没有光源的效果了。
24、可以把这个光源图标当成普通对象一样进行移动、旋转等操作，即相当于是改变光源的位置；也可以复制这个图标，即相当增加一盏同样光源。
如图中进行移动。
25、上下移动。
26、光源通常要不断调试，调整光的亮度。
27、渲染好一幅图，可再变换角度或位置，再渲染一图。
28、如图所示。
29、材质的参数也可再调整一下。
30、多观察一下，这里没用灯光的效果。
