鲁教版 九年级物理 第十一章电流和电路第三节串联和并联共33张
鲁教版九年级物理上册《电阻的串联与并联》欧姆定律PPT课件
欲使电压表、电流表示数都不超 过它们的小量程，滑动变阻器的 变化范围是_____Ω3到0 ______ Ω。
第五页，共四十五页。
知能应用
例题1 将阻值为8Ω的电阻R1与阻值为16Ω 的电阻R2串联，串联后的总电阻是多少？ 若电源电压为12V,则流过R1的电流为多
少？
解： R1与R2串联的总电阻： R=R1+R2=8Ω+16Ω=24Ω 由I=U/R得：通过R1的电流：
第六页，共四十五页。
练习1 电阻R1与阻值为36Ω的电阻R2串 联，已知总电阻为50Ω，求电阻R1的阻 值？若通过两电阻的电流是100mA，求 R1两端的电压U1以及电源电压各是多大？
R1
R串
R2
总
多个电阻串联，相当于增加电阻的总度。
4.特例：n个相同电阻R0串联，R = nR0 。
第四页，共四十五页。
想想议议：
当串联电路中的一个电阻变大时，电路 中的总电阻怎样变化？电路中的电流会 怎样变化，另一个电阻两端的电压会怎 样变化？
总电阻变大，电流变小，另一个电阻两端的 电压会减小。
第十三页，共四十五页。
练习2 已知R1=20Ω与R2并联后的总电阻是
12Ω，则电阻R2的阻值为多少欧？若通过电
阻R1的电流是0.3A,则电源电压多大？
已知：R1=20Ω，R=12Ω，I1=0.3A
求：R2 U
解: 由
可得
R2=30Ω U=U1=I1·R1=0.3A×20Ω=6V 答：略
第十四页，共四十五页。
的电源，要使小灯泡正常发光应当怎样 设计电路？
第十六页，共四十五页。
三、欧姆定律计算
5.如右图，电阻R1为10 Ω ，电源电压U=12V，滑动变阻
2019-2020学年度初中九年级上册物理[第十一章 电流和电路第三节 串联和并联]鲁教版知识点练习[含答案解析]

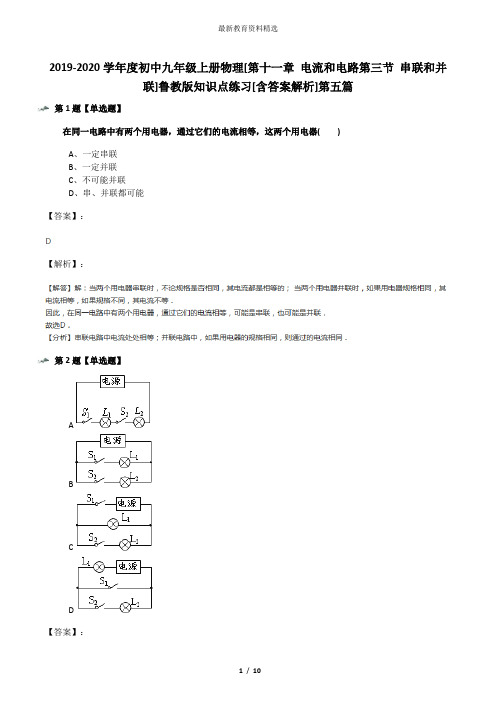

![2019-2020学年度初中九年级上册物理[第十一章 电流和电路第三节 串联和并联]鲁教版知识点练习[含答案解析]](https://img.taocdn.com/s3/m/a699364176c66137ee0619bd.png)
2019-2020学年度初中九年级上册物理[第十一章电流和电路第三节串联和并联]鲁教版知识点练习[含答案解析]第五篇第1题【单选题】在同一电路中有两个用电器，通过它们的电流相等，这两个用电器( )A、一定串联B、一定并联C、不可能并联D、串、并联都可能【答案】：【解析】：第2题【单选题】ABCD【答案】：【解析】：第3题【单选题】家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电吹风不吹风时，电热丝不能发热；电热丝不发热时，电吹风仍能吹风．如图电路中符合要求的是( )A、B、C、D、【答案】：【解析】：第4题【单选题】如图是某家庭电路的一部分，下列说法正确的是( )A、电冰箱接入三孔插座后电灯与电冰箱是串联B、断开开关S时，站在地上的人接触A点或B点都不会触电C、若在图中甲、乙两处分别装电灯或开关，则开关装在甲处或乙处都可以D、若闭合开关S时，电灯不亮，保险丝未烧断，则可能是电灯断路【答案】：【解析】：第5题【单选题】在一个由电源、开关、导线和两个小灯泡组成的电路中，用电压表测量时发现，两灯泡两端电压相等，观察发现两灯泡的亮度不同，则两个小灯泡的连接( )A、一定是并联B、一定是串联C、可能是并联，也可能是串联D、无法判断【答案】：【解析】：第6题【单选题】全国第一届青年运动会2015年10月在福州市举行，击剑比赛中，若甲方的剑击中乙方导电服时，乙方指示灯亮（甲方的剑相当于如图中的开关“S甲”，控制乙方指示灯“L乙”），反之亦然，如图中能反映此工作原理的电路图是( )A、B、C、D、【答案】：【解析】：第7题【单选题】小华在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示。
如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是( )A、甲、乙、丙、丁都正常工作B、只有甲、乙、丁正常工作C、只有甲正常工作D、都不正常工作【答案】：【解析】：第8题【单选题】新型公交车后门左右扶杆上各装有一个相当于开关的按钮，当乘客按下任一个按钮时，铃声响起，提醒司机有乘客下车．如图中符合要求的电路是( )A、B、C、D、【答案】：【解析】：第9题【填空题】如图所示，要使灯泡L1和L2串联在电路中，应闭合开关______；若要使L1和L2并联在电路中，应闭合开关______；绝对不允许同时闭合开关______，因为此时电路处于______状态，会把电源烧坏。
九年级物理：串联和并联PPT.ppt
A
B
A
B
在并联电路中，电流有 两条（或多条） 路径。
1
10
用一个开关同时控制两个灯泡， 有两种连接方法 。?1 Nhomakorabea?
11
?（2014?宁德）与实物图相 对应的电路图是图中的（ ）
A． C．
1
B． D．
12
总结梳理，内化目标
电
电路图 连接特点 电流路径 开关的作 用电器工
路
用
作情况
串 联
L1 L2
首尾相连
个又是串联电路呢？
1
5
串联电路 并联电路
设
计
电
头L1 尾
路
L1
L2
L2
图 头 尾头 尾
两种头
画法
尾
连
接 头尾相连，逐 特 个顺次连接
头头相连，并 列连接在两点
点
之间
头、尾：1 电流流进的即为头6 ，流出即为尾。
?知识点一：
串联电路
实验演示：
如左图，把 两只小灯泡 首尾 相连，然后接在 电路里，我们说 这两个灯泡是 串 联的．
第十五章 电流和电路
1
1
教学目标：
?1.能通过电路连接实验认识到串联和并 联的区别；
?2.能连简单的串联、并联并能正确区分 并联电路的干路和支路；
?3.掌握连接实物图与画电路图的方法和 技巧并能说出生活、生产中采用简单的 串、并联电路的实例。
1
2
重点难点：
?重点 知道串联电路和并联电路，会连接简单串 联电路和并联电路
只有一条 控制所有
通路
用电器
互相影响
S
干路开关
L1
控制所有
九年级物理全册 14.3 连接串联电路和并联电路课件
解析解(j析iě xī)
答答案案(dá
àn)
第十一页，共十五页。
轻松尝试应用
1
2
3
4
5
6
4.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播
的。它们的连接方式是
联,原因是它们
(选填“能”或“不
能”)独立工作。
关闭
串联电路中各用电器之间互相影响,其中一个用电器断开,其他用电器也不能工作;并联电
内容(nèiróng)总结
第三节 连接串联电路(diànlù)和并联电路(diànlù)
No Image
12/12/2021
第十五页，共十五页。
路中各用电器独立工作,互不影响。各考场的扬声器虽然同时开播,同时停播,但它们能关独闭
并立工能作,故是并联的。
12/12/2021
解析解(j析iě xī) 答答à案n案)(dá
第十二页，共十五页。
轻松尝试应用
1
2
3
4
5
6
5.如图所示的电路中,若闭合 S 后则电路里将会发生
;要想使两灯泡
串联,只需将导线 去掉;要想使两灯泡并联,只需将导线 M 由 B 接线柱拆
下改接到
接线柱上即可。
短路 b A
12/12/2021
第十三页，共十五页。
关闭
答答案案(dá
àn)
பைடு நூலகம்
轻松尝试应用
1
2
3
4
5
6
6.按如图甲所示电路图,用铅笔画线代替导线将图乙所示实物连接起来。
关闭
电源正极
连接元件较多支路
并上另一支路
丙
如丁图所示。
九年级物理串联和并联鲁科版
九年级物理串联和并联鲁科版一、教学目标（一）知识目标1 会读、会画简单的电路图。
2 能连接简单的串联电路和并联电路。
（二）能力目标通过实验探究，培养学生动手能力和观察能力。
（三）情感体验目标了解科学技术对社会发展和人类生活的影响，激发学习科学的情感。
二、教学重点和难点（1）串联电路的连接。
（2）并联电路的连接。
三、教学方法本节课应采用实验、观察讨论的教学方法，使学生掌握串、并联电路的连接。
四、教具电学电路板、电池组、开关、小灯泡、导线若干。
五、教学设计（一）复习导入（1）电路由哪几个部分组成？（2）电源、用电器的作用是什么？（二）新课教学有两只灯泡和一个电源，要使它们同时发光，有几种接法？1．整体感知串联是指将用电器首尾相连后接入电路中。
并联是指将用电器两端分别连在一起后接入电路中。
2．教学互动互动1：什么是串联？什么是并联？明确引导学生阅读，再理解什么是串联、并联。
互动2：将两只灯泡串联，若拧下其中一个，另一个会怎样？明确 指导学生正确连接电路：连接前开关要断开，学会按一定顺序连接（可顺着电流方向）。
观察开关闭合时，两只灯泡的发光情况，若拧下其中一个，另一个也会熄灭。
从而归纳：串联电路中电流只有一条路径。
所以开关总是与被控制的用电器串联。
观察实物图引导学生画出串联电路图。
互动3：将两只灯泡并联，若拧下其中一个，另一个会怎佯？明确 通过实验引导学生归纳：并联电流不止一条路径，各支路之间不受影响。
所以，家用电器总是并联的。
观察实物图引导学生画出并联电路图。
互动4：比较将3只相同的灯泡串联、并联时的区别。
明确 通过观察发现串联电路中小灯泡都很暗，并联电路中小灯泡都很亮。
同一电源供电由于连接方式不同，结果也不同。
3．达标反馈（1）大桥上的路灯，由于某种原因有一盏不亮，而其他路灯照常发光，由此可以判断大桥上的路灯必为 并 联。
（2）有两只小灯泡串联在电路中，且正常发光，如果其中一只灯泡坏了，则另一只灯泡（D ）A ．照常亮B ．比原来暗C ．比原来亮D ．一定不亮（3）用一只开关同时控制两盏电灯工作，这两盏电灯的连接方式是（C ）A ．只能是串联B ．只能是并联C ．串联、并联都可以D ．以上答案都不对（4）如图5－2－1，电灯L 1、L 2组成 并 电路，其中开关S 1控制灯泡21和L L ，并关S 2控制只能控制灯泡2L 。
鲁教版九年级上册物理课件 13.4 电阻的串联和并联(共15张PPT)
U的电路中，如乙图所示。如果 电路中的电流仍然是I，那么这 个电阻R产生的效果与原来两个 电阻R1和R2产生的效果相同，则 我们把电阻R 叫做R1和R2的等效
电阻。
一、电阻的串联
U1
公式推导
R1
AI
U
U2
R
R
2
AI
U
S
S
甲
乙
如甲图所示在串联电路中，
电流处处相等 总电压等于分电压之和 根据欧姆定律 如乙图所示 两图电压相同，所以
I=I1=I2 U=U1+U2 U1=IR1，U2=IR2 U=IR
IR= IR1+ IR2 R= R1+ R2
一、电阻的串联 结论
总电阻等于各电阻之和
R=R1+R2
二、电阻的并联
S
L1
S1
S2
L2
二、电阻的并联
问题与思考 把电阻R1和R2并联起来，它们的等效电阻R
还等于各电阻之和吗？
AI
U1 R1 I1
U2 R2 I2
U S
甲
R
AI
U
S
乙
公式推导
U1 R1 I1
AI
U2 R2 I2
U S
R
AI
U
S
甲 如甲图所示在并联电路中， 总电流等于各支路电流之和 各支路两端电压相等 根据欧姆定律 如乙图所示 结合以上各式可得
乙
I =I1+I2 U =U1 =U2 I1= U1 /R1 I=U/R
I2=U2/R2
