半导体制冷片工作原理
半导体制冷片发电
半导体制冷片发电
半导体制冷片发电是一种新型的发电方式，它利用半导体材料的热电效应，将热能转化为电能。
这种发电方式具有高效、环保、安全等优点，因此备受关注。
半导体制冷片发电的原理是利用半导体材料的热电效应。
当半导体材料的两端温度不同时，就会产生电势差，从而产生电流。
这种现象被称为“塞贝克效应”。
利用这种效应，可以将热能转化为电能。
半导体制冷片发电的优点主要有以下几点。
首先，它具有高效性。
相比传统的热能发电方式，半导体制冷片发电的效率更高，能够将更多的热能转化为电能。
其次，它具有环保性。
半导体制冷片发电不会产生任何污染物，对环境没有任何影响。
再次，它具有安全性。
半导体制冷片发电不需要燃烧任何燃料，因此不存在火灾、爆炸等安全隐患。
半导体制冷片发电的应用范围非常广泛。
它可以用于太阳能、地热能、生物质能等各种能源的转化。
此外，它还可以用于制冷、空调等领域。
在制冷领域，半导体制冷片发电可以取代传统的制冷剂，从而减少对环境的污染。
半导体制冷片发电的发展前景非常广阔。
随着环保意识的不断提高，人们对新型能源的需求也越来越大。
半导体制冷片发电作为一种高效、环保、安全的新型能源，将会得到更广泛的应用和推广。
半导体制冷片发电是一种非常有前途的新型能源。
它具有高效、环保、安全等优点，可以用于各种能源的转化和制冷领域。
相信在不久的将来，半导体制冷片发电将会成为一种主流的能源形式。

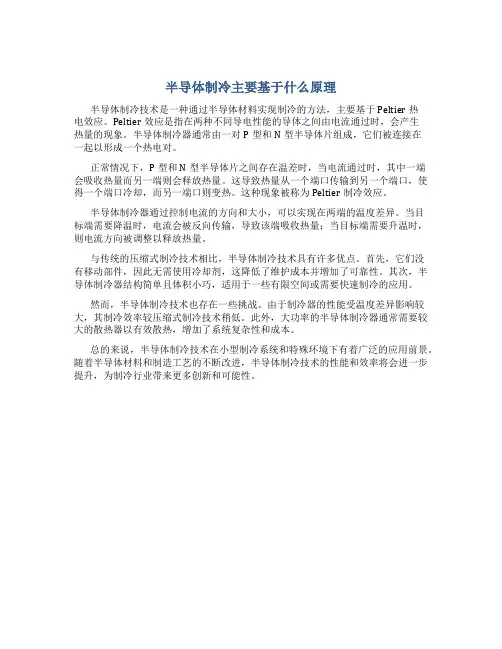

半导体制冷主要基于什么原理
半导体制冷主要基于什么原理
半导体制冷技术是一种通过半导体材料实现制冷的方法，主要基于Peltier热
电效应。
Peltier效应是指在两种不同导电性能的导体之间由电流通过时，会产生
热量的现象。
半导体制冷器通常由一对P型和N型半导体片组成，它们被连接在
一起以形成一个热电对。
正常情况下，P型和N型半导体片之间存在温差时，当电流通过时，其中一端
会吸收热量而另一端则会释放热量。
这导致热量从一个端口传输到另一个端口，使得一个端口冷却，而另一端口则变热。
这种现象被称为Peltier制冷效应。
半导体制冷器通过控制电流的方向和大小，可以实现在两端的温度差异。
当目
标端需要降温时，电流会被反向传输，导致该端吸收热量；当目标端需要升温时，则电流方向被调整以释放热量。
与传统的压缩式制冷技术相比，半导体制冷技术具有许多优点。
首先，它们没
有移动部件，因此无需使用冷却剂，这降低了维护成本并增加了可靠性。
其次，半导体制冷器结构简单且体积小巧，适用于一些有限空间或需要快速制冷的应用。
然而，半导体制冷技术也存在一些挑战。
由于制冷器的性能受温度差异影响较大，其制冷效率较压缩式制冷技术稍低。
此外，大功率的半导体制冷器通常需要较大的散热器以有效散热，增加了系统复杂性和成本。
总的来说，半导体制冷技术在小型制冷系统和特殊环境下有着广泛的应用前景。
随着半导体材料和制造工艺的不断改进，半导体制冷技术的性能和效率将会进一步提升，为制冷行业带来更多创新和可能性。

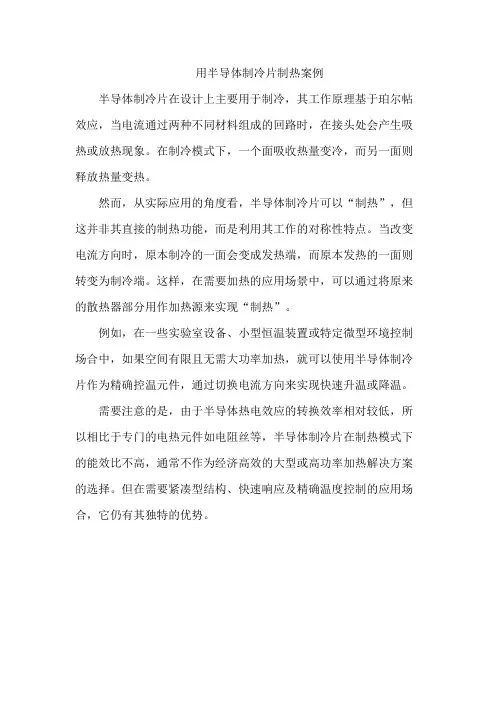

用半导体制冷片制热案例
用半导体制冷片制热案例
半导体制冷片在设计上主要用于制冷，其工作原理基于珀尔帖效应，当电流通过两种不同材料组成的回路时，在接头处会产生吸热或放热现象。
在制冷模式下，一个面吸收热量变冷，而另一面则释放热量变热。
然而，从实际应用的角度看，半导体制冷片可以“制热”，但这并非其直接的制热功能，而是利用其工作的对称性特点。
当改变电流方向时，原本制冷的一面会变成发热端，而原本发热的一面则转变为制冷端。
这样，在需要加热的应用场景中，可以通过将原来的散热器部分用作加热源来实现“制热”。
例如，在一些实验室设备、小型恒温装置或特定微型环境控制场合中，如果空间有限且无需大功率加热，就可以使用半导体制冷片作为精确控温元件，通过切换电流方向来实现快速升温或降温。
需要注意的是，由于半导体热电效应的转换效率相对较低，所以相比于专门的电热元件如电阻丝等，半导体制冷片在制热模式下的能效比不高，通常不作为经济高效的大型或高功率加热解决方案的选择。
但在需要紧凑型结构、快速响应及精确温度控制的应用场合，它仍有其独特的优势。
半导体制冷片原理电压高了不工作
半导体制冷片原理电压高了导致不工作半导体制冷片是一种利用半导体材料在电场作用下发生热熵变，使得一侧变冷，另一侧变热的技术。
在制冷片工作过程中，电压是一个重要的参数，过高或过低的电压都会导致制冷片不工作。
本文将探讨电压高了导致半导体制冷片不工作的原因和解决方法。
原因分析1. 过高的电压会烧坏半导体材料半导体材料在设计时通常会有一个额定的电压范围，在这个范围内工作时才能正常发挥作用。
如果电压过高，会导致半导体材料过热，甚至烧坏，导致制冷片无法正常工作。
2. 过高的电压会导致电路保护措施触发为了保护电路和器件不受损坏，半导体制冷片通常会设置一些过压保护电路。
当输入电压超过设计范围时，保护电路会自动断开电路，导致制冷片停止工作。
3. 过高的电压会影响制冷效果在一定范围内，电压的调节可以改变半导体制冷片的制冷效果。
但是如果电压过高，会导致制冷片运行不稳定，制冷效果下降甚至完全失效。
解决方法1. 检查输入电压首先，需要检查制冷片的输入电压是否在设计范围内，如果电压过高，需要立即停止供电，并调整输入电压到合适范围内。
2. 检查电路连接检查制冷片的电路连接是否正确，确保接线无误，避免出现短路或接触不良的情况。
3. 联系厂家或维修人员如果以上方法无法解决问题，建议联系制冷片厂家或专业维修人员进行进一步检测和维修。
结语在使用半导体制冷片时，务必注意保持正常的电压输入，避免过高或过低的电压对制冷片造成损坏。
同时，在使用过程中遇到问题时，及时采取正确的解决方法，保证制冷片的正常运行和制冷效果。
以上就是关于半导体制冷片电压过高不工作的原因和解决方法，希望对读者有所帮助。
半导体制冷片温差发电原理
半导体制冷片温差发电原理半导体材料是半导体制冷片温差发电原理的核心组成部分。
常见的半导体材料包括硅、锗和硒等。
这些材料具有特殊的电导性，它们的导电性质是介于导体和绝缘体之间的，即在一定温度下，它们既能导电，也能断电。
当一个半导体材料的一端温度高于另一端时，由于温度差异，材料中的电子在移动过程中受到阻碍。
这种阻碍导致电子流向被加热的一端，从而导致电流的产生。
这种产生电流的现象被称为热电效应。
半导体制冷片的结构包括P型半导体和N型半导体。
在P型半导体中，杂质的掺入使得电子的浓度较低，电空穴的浓度较高。
而在N型半导体中，杂质的掺入使得电子的浓度较高，电空穴的浓度较低。
当两种不同类型的半导体材料连接时，形成一个电势差，这个电势差被称为PN结。
当制冷片的一端加热时，热电效应使得热电流从冷端流向热端。
换句话说，由于温度差异，热能通过电子的热电效应转化为电能。
这产生的电能可以用来驱动其他设备工作，如发电机、电池等。
而当制冷片的一端冷却时，热电效应将变为反向流动，即电流会从热端流向冷端。
半导体制冷片温差发电原理可以应用于多种场景。
例如，在蓄电池中，可以利用太阳能或人体发热产生的热能来产生电能，从而延长蓄电池的使用寿命。
此外，在一些微型设备中，如计算机芯片、传感器和手表等，可以应用半导体制冷片温差发电原理来为设备供电和散热。
总之，半导体制冷片温差发电原理是一种利用温度差异产生电能的技术。
通过半导体材料的热电效应，热能可以转化为电能，从而实现对温度差异的直接利用。
这种技术在能源节约和环境保护方面具有广阔的应用前景。
半导体制冷片工作原理
半导体制冷片工作原理致冷器件是由半导体所组成的一种冷却装置，随着近代的半导体发展才有实际的应用，也就是致冷器的发明。
其工作原理是由直流电源提供电子流所需的能量，通上电源后，电子负极(-)出发，首先经过P型半导体，于此吸热量，到了N型半导体，又将热量放出，每经过一个NP模块，就有热量由一边被送到令外一边造成温差而形成冷热端。
冷热端分别由两片陶瓷片所构成，冷端要接热源，也就是欲冷却之。
在以往致冷器是运用在CPU的，是利用冷端面来冷却CPU，而热端面散出的热量则必需靠风扇来排出。
致冷器也应用于做成车用冷/热保温箱，冷的方面可以冷饮机，热的方面可以保温热的东西。
半导体致冷器的历史致冷片是由半导体所组成的一种冷却装置，于1960左右才出现，然而其理论基础Peltier effect可追溯到19世纪。
下图(1)是由X及Y两种不同的金属导线所组成的封闭线路，通上电源之后，A点的热量被移到B点，导致A点温度降低，B点温度升高，这就是著名的Peltier effect。
这现象最早是在1821年，由一位德国科学家Thomas Seeback首先发现，不过他当时做了错误的推论，并没有领悟到背后真正的科学原理。
到了1834年，一位法国表匠，同时也是兼职研究这现象的物理学家JeaNPeltier，才发现背后真正的原因，这个现象直到近代随着半导体的发展才有了实际的应用，也就是「致冷器」的发明。
一、因半导体致冷片薄而轻巧，体积很小，不占空间，并可以携带，做成车用电冷/热保温箱，放置车上，不占空间，并可变成冰箱及保温箱，夏天可以摆上几瓶饮料，就可以便冰饮，在冬天就可以变成保温箱。
图(1) 致冷器件的作用原理致冷器的名称相当多，如 Peltier cooler、thermoelectric、thermoelectric cooler (简称 T.E 或 T.E.C)、thermoelectric module，另外又称为热帮浦 (heat pump)。
半导体制冷片TE介绍
半导体制冷片TE 介绍半导体制冷片(TE)也叫热电制冷片，是一种热泵，它的优点是没有滑动部件，应用在一些空间受到限制，可靠性要求高，无制冷剂污染的场合。
半导体制冷片的工作运转是用直流电流，它既可制冷又可加热，通过改变直流电流的极性来决定在同一制冷片上实现制冷或加热，这个效果的产生就是通过热电的原理，以下的图就是一个单片的制冷片，它由两片陶瓷片组成，其中间有N型和P型的半导体材料(碲化铋)，这个半导体元件在电路上是用串联形式连结组成半导体制冷片的工作原理是:当一块N型半导体材料和一块P型半导体材料联结成电偶对时，在这个电路中接通直流电流后，就能产生能量的转移，电流由N型元件流向P型元件的接头吸收热量，成为冷端由P型元件流向N型元件的接头释放热量，成为热端。
吸热和放热的大小是通过电流的大小以及半导体材料N、P的元件对数来决定，以下三点是热电制冷的温差电效应。
1、塞贝克效应(SEEBECKEFFECT)一八二二年德国人塞贝克发现当两种不同的导体相连接时，如两个连接点保持不同的温差，则在导体中产生一个温差电动势:ES=S.△T式中:ES为温差电动势S(?)为温差电动势率(塞贝克系数)△T为接点之间的温差2、珀尔帖效应(PELTIEREFFECT)一八三四年法国人珀尔帖发现了与塞贝克效应的效应，即当电流流经两个不同导体形成的接点时，接点处会产生放热和吸热现象，放热或吸热大小由电流的大小来决定。
Qл=л.Iл=aTc式中:Qπ为放热或吸热功率π为比例系数，称为珀尔帖系数I为工作电流a为温差电动势率Tc为冷接点温度3、汤姆逊效应(THOMSONEFFECT)当电流流经存在温度梯度的导体时，除了由导体电阻产生的焦耳热之外，导体还要放出或吸收热量，在温差为△T的导体两点之间，其放热量或吸热量为:Qτ=τ.I.△TQτ为放热或吸热功率τ为汤姆逊系数I为工作电流△T为温度梯度以上的理论直到本世纪五十年代，苏联科学院半导体研究所约飞院士对半导体进行了大量研究，于一九五四年发表了研究成果，表明碲化铋化合物固溶体有良好的制冷效果，这是最早的也是最重要的热电半导体材料，至今还是温差制冷中半导体材料的一种主要成份。
半导体制冷片对人体有害吗
半导体制冷片对人体有害吗在现代生活中，半导体制冷片作为一种常见的制冷设备被广泛使用，但有关半导体制冷片对人体健康的影响却备受争议。
在探讨这个问题之前，我们需要先了解什么是半导体制冷片，以及其工作原理。
什么是半导体制冷片？半导体制冷片是一种基于Peltier效应的热电技术制冷设备。
它由两种不同导电性的半导体材料组成，在通电时产生热量传递至制冷片的一侧，同时在另一侧吸收热量，实现制冷的目的。
这种制冷方式相比传统压缩机制冷具有体积小、无噪音、无震动、无振动等优点，因此在小型制冷设备中得到广泛应用，例如小型冰箱、汽车冷藏盒等。
半导体制冷片对人体有害吗？尽管半导体制冷片在实用性方面有诸多优势，但关于其对人体健康的影响，却存在一些争议。
一些研究表明，长时间暴露在半导体制冷片产生的电磁场中可能对人体产生一定的影响，如头痛、眩晕等不适症状。
此外，制冷片通过热传导的方式可能使局部皮肤温度过低，导致皮肤受损或不适。
然而，目前这些影响都处于较为有限的研究范围之内，且研究结果相互矛盾。
因此，对于普通家用小型制冷设备中使用的半导体制冷片，一般认为在正常使用情况下，对人体健康影响较小。
但对于长时间暴露于较大功率、密集布局的制冷装置中，则存在一定潜在风险。
因此，为了确保安全，建议在使用半导体制冷片的设备时，遵循以下几点注意事项：1.避免将制冷片直接贴近皮肤长时间使用，以免影响局部血液循环和皮肤功能。
2.避免长时间暴露于制冷设备产生的电磁场中，尤其是儿童、孕妇等特殊群体。
3.定期清洁和保养制冷设备，保持通风良好，避免过度循环制冷片产生过多热量。
4.如有明显不适症状，应立即停止使用，并就医咨询。
总的来说，半导体制冷片对人体健康的影响取决于使用条件和个体感受，在正常使用情况下，对人体健康的影响较小。
但仍需遵循相关使用建议，注意使用安全，确保身体健康。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

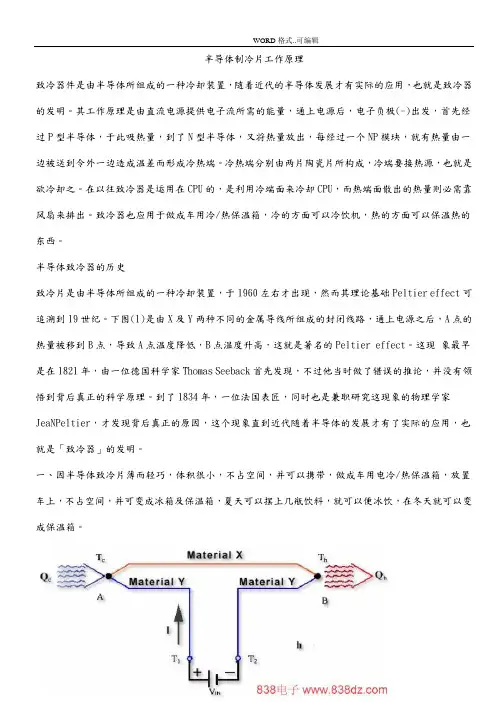

半导体制冷片工作原理 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT半导体制冷片工作原理致冷器件是由半导体所组成的一种冷却装置，随着近代的半导体发展才有实际的应用，也就是致冷器的发明。
