基于DSP的简易频谱分析仪设计_毕业设计

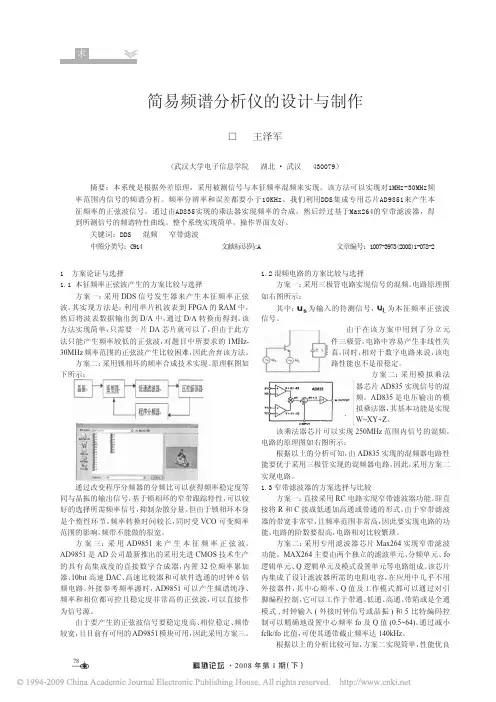

简易频谱分析仪的设计与制作
1 方案论证与选择1.1 本征频率正弦波产生的方案比较与选择方案一：采用DDS信号发生器来产生本征频率正弦波。
其实现方法是：利用单片机波表到FPGA的RAM中，然后将波表数据输出到D/A中，通过D/A转换而得到。
该方法实现简单，只需要一片DA芯片就可以了，但由于此方法只能产生频率较低的正弦波，对题目中所要求的1MHz-30MHz频率范围的正弦波产生比较困难，因此舍弃该方法。
方案二：采用锁相环的频率合成技术实现。
原理框图如下所示：通过改变程序分频器的分频比可以获得频率稳定度等同与晶振的输出信号，基于锁相环的窄带跟踪特性，可以较好的选择所需频率信号，抑制杂散分量。
但由于锁相环本身是个惰性环节，频率转换时间较长，同时受VCO可变频率范围的影响，频带不能做的很宽。
方案三：采用AD9851来产生本征频率正弦波。
AD9851是AD公司最新推出的采用先进CMOS技术生产的具有高集成度的直接数字合成器，内置32位频率累加器、10bit高速DAC、高速比较器和可软件选通的时钟6倍频电路。
外接参考频率源时，AD9851可以产生频谱纯净、频率和相位都可控且稳定度非常高的正弦波，可以直接作为信号源。
由于要产生的正弦波信号要稳定度高、相位稳定、频带较宽，且目前有可用的AD9851模块可用，因此采用方案三。
1.2混频电路的方案比较与选择方案一：采用三极管电路实现信号的混频。
电路原理图如右图所示：其中：为输入的待测信号，为本征频率正弦波信号。
由于在该方案中用到了分立元件三极管，电路中容易产生非线性失真，同时，相对于数字电路来说，该电路性能也不是很稳定。
方案二：采用模拟乘法器芯片AD835实现信号的混频。
AD835是电压输出的模拟乘法器，其基本功能是实现W=XY+Z。
该乘法器芯片可以实现250MHz范围内信号的混频。
电路的原理图如右图所示：根据以上的分析可知，由AD835实现的混频器电路性能要优于采用三极管实现的混频器电路，因此，采用方案二实现电路。
基于DSP技术和LabVIEW虚拟仪器的FFT频谱分析仪
【３】ＴＣ９－Ｔｅｃｈｎｉｃａｌ Ｃｏｍｍｉｔｔｅｅ ｏｎ Ｓｅｎｓｏｒ Ｔｅｃｈｎｏｌｏｇｙ，１５８８ ＩＥＥＥ Ｓｔａｎｄａｒｄ ｆｏｒ ａ Ｐｒｅｃｉｓｉｏｎ Ｃｌｏｃｋ Ｓｙｎｃｈｒｏｎｉｚａｔｉｏｎ Ｐｒｏｔｏ－ ｃｏｌ ｆｏｒ Ｎｅｔｗｏｒｋｅｄ Ｍｅａｓｕｒｅｍｅｎｔ ａｎｄ Ｃｏｎｔｒｏｌ Ｓｙｓｔｅｍｓ【Ｃ】． ２００２．
早期的频谱分析仪实质上是一台扫频接收机，输入 信号与本地振荡信号在混频器变频后．经过一组并联的 不同中心频率的带通滤波器，使输入信号显示在一组带 通滤波器限定的频率轴上。由于带通滤波器由电感、电 容等多种无源、有源元件构成。频谱分析仪显得很笨重， 且频率分辨率不高。随着电子电路技术的发展，出现了 以傅里叶变换为基础的现代频谱分析仪．这类频谱分析 仪以电子电路来实现傅里叶变换，从而实现频谱分析。 但是．这类频谱分析仪仍然是以硬件电路来实现的传统 意义上的频谱分析仪，存在复杂性、封闭性等自身无法 克服的缺点。随着计算机技术的发展和普及。虚拟仪器 技术应用到频谱分析仪中，克服了传统硬件化的频谱分 析仪自身无法克服的缺点。 ４虚拟式ＦＦＴ频谱分析仪的系统设计 ４．１基于ＤＳＰ的ＵＳＢ数据采集器开发
虚拟式ＦＦＴｒ频谱分析仪系统可在Ｗｉｎｄｏｗｓ环境下 很好地运行和操作，符合项目设计要求。ＤＳＰ技术引入
（下转第７１页）
对称），能够达到极高的同步精度，为通信系统同步建设 提供了更完美的解决方案。 参考文献
［１】秦云川Ｉ，徐大令，李彤．测量仪器总线技术的发展与现 状【Ｊ】．中国仪器仪表，２００５（８）：４８—５２．
丽涯蠡丽司垄鲞
Ｌ＜淼Ｉ塑壅塑鱼
简易频谱分析仪课程设计
摘要系统利用SPCE061A单片机作为主控制器，采用外差原理设计并实现频谱分析仪：利用DDS芯片生成10KHz步进的本机振荡器，AD835做集成混频器，通过开关电容滤波器取出各个频点（相隔10KHz）的值，再配合放大，检波电路收集采样值，经凌阳单片机SPCE061A的处理，最后送示波器显示频谱。
测量频率范围覆盖10MHz-30MHz，可根据用户需要设定显示频谱的中心频率和带宽，还可以识别调幅，调频和等幅波信号。
关键词：SPCE061A；DDS；频谱分析仪目录⒈设计要求 (1)⒉方案论证 (1)⒊方案设计 (2)3.1 硬件设计 (2)3.2 软件设计 (8)⒋测试说明 (9)4.1 测试仪器 (9)4.2 测试过程几组测试数据 (9)⒌小结 (10)⒍系统需要的元器件清单 (11)参考文献 (11)⒈设计要求设计一个测量频率范围覆盖为10MHz-30MHz，可根据用户需要设定显示频谱的中心频率和带宽，还可以识别调幅，调频和等幅波信号的简易频谱分析仪。
基本要求：（1）频率测量范围为10MHz--30MHz；（2）频率分辨力为10kHz，输入信号电压有效值为20mV±5mV，输入阻抗为50Ω；（3）可设置中心频率和扫频宽度；（4）借助示波器显示被测信号的频谱图，并在示波器上标出间隔为1MHz的频标。
⒉方案论证方案一[1]：扫频法。
这种频谱分析仪采用外差原理，由本机振荡器产生一定步进频率的信号与输入信号相乘，然后由适当的滤波器将差频分量滤出以代表相应频点的幅度。
本机振荡信号可以达到很宽的频率，与外部混频器配合，可扩展到很高频率。
这种方法的突出优点是扫频范围大，硬件成本低廉，但这种方法对硬件电路要求较高，各模块性能都需要精心设计，且连接在一起整体调试时有一定难度。
而且它只适于测量稳态信号的频率幅度，获得测量结果要花费较长的时间。
方案二[2]：FFT法。
这种频谱分析仪采用数字方法直接由模拟/数字转换器(ADC)对输入信号取样,再经FFT处理后获得频谱分布图。
DSP频谱分析系统设计
图 １ 系统模 块 框 图
Ｆｉ ｇ ． １ Ｓ ｙ ｓ ｔ ｅ ｍ ｂ ｌ ｏ ｃ ｋ ｄｉ ａ ｇ ｒ ａ ｍ
用北 京瑞 泰创 新科 技有 限责 任公 司生 成 的 Ｉ Ｃ Ｅ Ｔ Ｅ Ｋ — Ｖ Ｃ ５ ４ １ ６ 一 Ａ实验 板 ， 通过 Ｃ Ｃ Ｓ编程 仿 真平 台 ， 实 现对
第２ ５卷 第 ５ 期
２ ０ １ ３年 １ ０月
黑 龙 江 八 一 农 垦 大 学 学 报
Ｊ ｏ ｕ ｒ ｎ ａ ｌ ｏ ｆ Ｈｅ ｉ ｌ ｏ ｎ ｇ ｊ ｉ ａ ｎ ｇ Ｂ ａ ｙ ｉ Ａ ｇ ｒ ｉ ｃ ｕ ｌ ｔ ｕ ｒ ａ ｌ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｇ ｎ ｍｅ ｔ ｈ ｏ ｄ ｏ ｆ ｓ ｐ ｅ ｃ ｔ ｒ ｕ ｍ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｗ ａ ｓ ｅ ｌ ａ ｂ ｏ ｒ ａ ｔ ｅ ｄ， ｕ ｓ ｉ ｎ ｇ Ｔ ＭＳ ３ ２ ０ ＶＣ ５ ４１ ６ ｃ ｈ ｉ ｐ ｏ ｆ Ｔ Ｉ ｃ ｏ ｒ ｐ ｏ ｒ ａ ｔ ｉ ｏ ｎ ａ ｓ ｔ ｈ ｅ ｃ ｏ ｒ ｅ ｐ ａ ｒ ｔ ， ａ ｎ ｄ ｆ ａ ｓ ｔ Ｆ ｏ ｕ ｒ ｉ ｅ ｒ ｔ ｒ ａ ｎ ｓ ｆ ｏ ｍ ｒ ｏ ｆ ｔ ｈ ｅ ｉ ｎ ｐ ｕ ｔ ｓ ｉ ｇ ｎ ａ １ ． Ｂ ｙ Ｃ ＣＳ ｓ ｉ ｍｕ ｌ ａ ｔ ｉ ｏ ｎ ｐ ｌ ａ ｔ ｆ ｏ ｒ ｍ ｆ ｏ ｒ ｓ ｏ ｆ ｔ ｗ ａ ｒ ｅ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ， ｃ ｏ ｍｂ ｉ ｎ ｅ ｄ ｗｉ ｔ ｈ ｐ ｅ ｉｐ ｒ ｈ ｅ ｒ ａ ｌ ｈ ａ ｒ ｄ ｗ ａ ｒ ｅ ｃ ｉ ｒ ｃ ｕ ｉ ｔ ｓ ， ｓ ｕ ｃ ｈ ａ ｓ ｓ ｉ ｇ ｎ ａ ｌ ａ ｃ ｑ ｕ ｉ ｓ ｉ ｔ ｉ ｏ ｎ ａ ｎ ｄ ｌ ｉ ｑ ｕ ｉ ｄ ｃ ｒ ｙ ｓ ｔ ａ ｌ ｄ ｉ ｓ ｐ ｌ ａ ｙ ， ｃ ｏ ｎ ｓ ｉ ｓ ｔ ｅ ｄ ｏ ｆ ＡＤＳ ７ ８ ６ ４ ａ ｎ ｄ Ｌ Ｃ Ｄ １ ２ ８ ６ ４， ｉ ｔ ｗ ａ ｓ ａ ｃ ｈ ｉ ｅ ｖ ｅ ｄ ｔ ｈ ａ ｔ ｔ ｈ ｅ ｉ ｎ ｐ ｕ ｔ
基于DSP的频率特性测试仪设计(精)
基于DSP的频率特性测试仪设计摘要基于直接数字频率合成技术的思想，采用现代数字信号处理和显示技术，设计了一台低成本、数字化、智能化的频率特性测试仪。
实现了对20 Hz～150 MHz范围内任意频段的被测网络幅频特性和相频特性测量。
完成了数据存储、-3曲带宽计算、峰值查找等功能，幅度检测精度达到1dBm，相位检测精度1°等指标。
关键词 DSP；DDS；幅频测量；相频测量传统扫频仪的信号源大多采用LC电路构成的振荡器，大量使用分立元器件来实现各功能，显示部分采用传统的扫描显示器。
因此传统结构的扫频仪不仅结构复杂、体积庞大、价格昂贵、操作复杂，而且由于各元件分散性大，参数变化容易受外部环境变化影响，精度不高。
目前，以Agilent等为代表的仪器生产厂家提供了多种高性能的频率特性测试仪。
但其产品主要集中在射频、微波等高频领域，中低频段的产品相对缺乏。
本文基于直接数字频率合成(DDS)的技术思想，采用DSP和FPGA架构的现代数字信号处理技术，设计了一台低成本，高度数字化和智能化的频率特性测试仪，实现了对20 Hz～150 MHz 范围内任意频段的被测网络幅频特性和相频特性测量和显示，完成了数据存储回放和传输，-3 dB带宽计算，峰值查找等功能。
幅度检测精度达到1dBm，相位检测精度1°的指标。
1 系统组成频率特性分析仪主要包括控制和数据存储处理单元、DDS信号源单元、幅度和相位检测单元、数据采集单元、显示及交互接口单元，系统总体框图如图1所示。
2 系统设计2．1 控制与数据处理单元ADSP—BF532和FPGA(EP1C3)是控制与数据存储处理单元的核心。
DSP通过PPI、SPI和PF接口与FPGA进行双向数据通信，实现键盘读取，DDS扫描，A／D采集，LCD扫描等功能，通过UART单元与计算机实现数据传输和远程控制。
FPGA完成了TFT_LCD和VGA同步显示时序转换、键盘扫描、SPI通信和信号分配等功能。

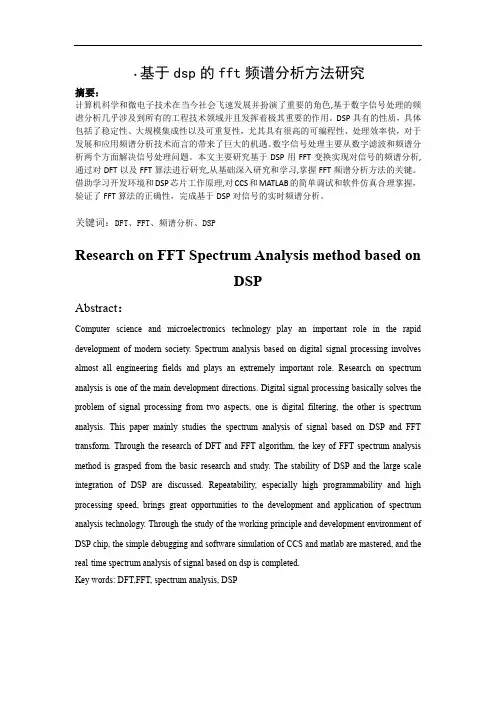

基于dsp的fft频谱分析方法研究
·基于dsp的fft频谱分析方法研究摘要：计算机科学和微电子技术在当今社会飞速发展并扮演了重要的角色,基于数字信号处理的频谱分析几乎涉及到所有的工程技术领域并且发挥着极其重要的作用。
DSP具有的性质，具体包括了稳定性、大规模集成性以及可重复性，尤其具有很高的可编程性、处理效率快，对于发展和应用频谱分析技术而言的带来了巨大的机遇。
数字信号处理主要从数字滤波和频谱分析两个方面解决信号处理问题。
本文主要研究基于DSP用FFT变换实现对信号的频谱分析,通过对DFT以及FFT算法进行研究,从基础深入研究和学习,掌握FFT频谱分析方法的关键。
借助学习开发环境和DSP芯片工作原理,对CCS和MATLAB的简单调试和软件仿真合理掌握，验证了FFT算法的正确性，完成基于DSP对信号的实时频谱分析。
关键词：DFT、FFT、频谱分析、DSPResearch on FFT Spectrum Analysis method based onDSPAbstract：Computer science and microelectronics technology play an important role in the rapid development of modern society. Spectrum analysis based on digital signal processing involves almost all engineering fields and plays an extremely important role. Research on spectrum analysis is one of the main development directions. Digital signal processing basically solves the problem of signal processing from two aspects, one is digital filtering, the other is spectrum analysis. This paper mainly studies the spectrum analysis of signal based on DSP and FFT transform. Through the research of DFT and FFT algorithm, the key of FFT spectrum analysis method is grasped from the basic research and study. The stability of DSP and the large-scale integration of DSP are discussed. Repeatability, especially high programmability and high processing speed, brings great opportunities to the development and application of spectrum analysis technology. Through the study of the working principle and development environment of DSP chip, the simple debugging and software simulation of CCS and matlab are mastered, and the real-time spectrum analysis of signal based on dsp is completed.Key words: DFT,FFT, spectrum analysis, DSP目录1绪论1.1 引言随着数字计算机技术的飞速发展，在各个学科和领域数字，信号处理技术都有涉及。
基于MATLAB的简易声音信号频谱分析仪设计
基于MATLAB的简易声音信号频谱分析仪设计摘要语音信号处理技术是语音处理领域中新近发展起来的一个学科分支，而频谱分析技术是进行语音信号处理的基础。
DFT及FFT变换是进行数字信号频谱分析的重要方法。
DFT是FFT的基础, FFT是DFT 的快速算法。
MATLAB是一个数据分析和处理功能十分强大的工程实用软件，运用它来进行语音信号的采集、分析和处理相当方便。
本文介绍了在MATLAB环境中如何采集声音信号和采集后的频谱分析方法，并使用MATLAB软件的GUI模块，设计了一个简易的声音信号频谱分析仪。
关键字：MATLAB，FFT，声音信号，频谱分析1概述随着信息时代和数字世界的到来,数字信号处理己成为当今一门极其重要的学科和技术领域,数字信号处理在通信、语音、图像、自动控制、医疗和家用电器等众多领域得到了广泛的应用。
任意一个信号都具有时域与频域特性,信号的频谱完全代表了信号,因而研究信号的频谱就等于研究信号本身。
通常从频域角度对信号进行分析与处理,容易对信号的特性获得深入的了解。
因此,信号的频谱分析是数字信号处理技术中的一种较为重要的工具【2】。
声卡是计算机最基本的配置硬件之一，价格便宜，使用方便。
MATLAB 工具箱集成了一些语音处理功能函数。
本文将给出基于声卡与MATLAB 的声音信号频谱分析仪的设计原理与实现方法。
2 设计原理频谱分析用傅立叶变换将波形x(t)变换为频谱X(f)，从另一角度来了解信号特征。
常见傅里叶变换有DFT 和FFT 。
DFT 是FFT 的基础, FFT 是DFT 的快速算法,在MATLAB 中可以利用函数fft 来计算序列的离散傅里叶变换DFT 。
FFT 是时域和频域转换的基本运算。
2.1 离散傅里叶级数如果x(n)表示周期为N 的周期序列，即：()()x n x n kN =+ k 为任意整数 （2-1）周期序列用离散的傅里叶级数来表达，其表达式如下：1(2/)01()()N j N kn k x n X k eN π-==∑ （2-2）式（2-2）称为周期序列的离散傅里叶变换的级数表示。
基于DSP技术的虚拟式FFT频谱分析仪
基于DSP技术的虚拟式FFT频谱分析仪
吴宏钢;秦树人
【期刊名称】《重庆大学学报：自然科学版》
【年(卷),期】2004(27)7
【摘要】虚拟仪器已经成为仪器发展的一个重要方向,目前已在众多领域获得了广泛应用。
FFT频谱分析是机械工程、故障诊断等诸多领域所广泛采用的分析方法。
但传统FFT频谱分析仪存在着不易更新、价格昂贵等缺点,虚拟式FFT频谱分析仪的产生摆脱了传统FFT分析仪的多种限制,为FFT分析仪的广泛应用铺平了道路。
DSP技术在虚拟仪器中的应用更为虚拟仪器发展提供了广阔前景。
作者在深入研究DSP处理系统的基础上,开发了基于DSP技术以及PCI总线的虚拟式FFT频谱分析仪,设计新颖,实用性强,进一步展示了虚拟仪器在仪器发展中的重要地位。
【总页数】3页(P21-23)
【关键词】虚拟仪器;DSP;PCI总线;FFT;频谱分析仪
【作者】吴宏钢;秦树人
【作者单位】重庆大学机械工程学院测试中心
【正文语种】中文
【中图分类】TH7
【相关文献】
1.基于FFT的虚拟式轴心轨迹分析仪 [J], 杨昌棋;秦树人;汤宝平
2.基于高速SOC的FFT频谱分析仪的设计 [J], 熊心美;陆勇;李广波
3.基于VI的多通道FFT频谱分析仪的设计 [J], 马立军
4.扫频式FFT频谱分析仪数字中频全软化设计与实现 [J], 罗熹之;张勇;周建军
5.基于DSP技术和LabVIEW虚拟仪器的FFT频谱分析仪 [J], 周渡海;陈一民因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于DSP的简易频谱分析仪设计摘要我们对一个信号的认识只在时间域是远远不够的，所以还要在频域去认识和分析它。
在电子测量中，测量网络阻抗特性以及传输特性是经常遇到的问题问题，其中，幅频特性、增益和衰减特性、相频特性等是属于传输特性内的。
它很大程度方便了调整，校准被测网络及排除故障。
本此设计制作了一个简易频谱分析仪从而可以更直观的看到信号的特性。
为了实现这一目标，我们需要利用快速傅里叶变换（FFT）来实现对信号的频谱分析。
由于DSP可以处理比较复杂的算法本次设计采用FFT算法通过DSP分析显示输入波形的频率值。
关键词：频谱分析DSP FFT 显示频率The Simple Spectrum Analyzer Design Based on DSP AbstractWe can’t know a signal only in the time domain .It is far from enough, so we also recognize and analyze it in the frequency domain. In the electronic measurement, impedance and transmission characteristics of the network are often encountered in the measurement problems; Transmission characteristics include the gain characteristics, attenuation characteristics, amplitude-frequency characteristic and phase frequency characteristics. It provides a great convenience for the adjustment of the network under test, calibration and troubleshooting.We design a simple spectrum analyzer to see the characteristics of the signal more intuitively. In order to achieve this goal, we need to use the fast Fourier transform ，that is FFT which make spectrum analysis of the signal. Since the DSP can solve the more complex algorithms than others. Hence, we designed a simple spectrum analyzer using the FFT algorithm by DSP to show the frequency of the input waveform.Key word s: Spectrum Analyzer ; DSP; FFT ; Frequency Display目录第1章概述 (1)1.1 引言 (1)1.2 定点DSP的数据格式 (2)1.3 TMS320F2812 DSP介绍 (2)1.3.1 TMS320F2812概述 (2)1.3.2 TMS320F2812芯片结构及性能描述 (3)第2章总体设计思路 (4)2.1 系统指标 (4)2.2 系统方案 (4)2.2.1 信号发生器模块 (5)2.2.2 DAC转换模块 (5)2.2.3 陷波网络模块 (6)2.2.4 信号调理模块 (6)2.2.5 AD采集模块 (6)2.2.6 FFT计算处理模块 (7)第3章具体设计 (7)3.1 工程建立 (7)3.2 正弦波发生模块 (9)3.2.1 定时器模块 (9)3.2.2 中断模块 (10)3.2.3 GPIO模块 (12)3.3 DAC转换模块 (13)3.4 陷波网络模块 (13)3.5 信号调理电路模块 (18)3.6 AD采集模块 (19)3.6.1 事件管理器定时设置 (20)3.6.2 ADC设置模块 (18)3.7FFT模块 .............................................................................. .. (19)第4章实验结果 (31)第5章总结与展望 (37)5.1 总结 (37)5.2 展望 (38)参考文献 (38)致谢 (39)第1章概述1.1 引言DSP的2种理解：广义理解：digital signal processing——数字信号处理狭义理解：digital signal processor——数字信号处理器数字信号处理的概念是利用计算机或者专用的处理设备，对连续的数字信号进行各种数学运算，最终得到我们想要的分析结果。
而快速傅立叶变换是其运算基础。
如今是崭新的数字化时代，DSP已然成为数字化的不可或缺的元素，广泛的应用于社会各领域。
数字信号处理器（DSP芯片）应运而生，使数字信号处理理论与实际很好的连接，并促进了深入发展数字信号处理技术，拓宽应用领域。
数字信号处理以广泛的学科作为理论基础，包含极广泛的内容。
当中包含，语音处理、通信等方方面面，涵盖面很大。
具体实现数字信号处理的方法：(1) 在通用PC上利用软件或在系统中加专用加速处理机来实现。
来实现。
(2) 用DSP实现。
DSP的软件和硬件各项资源对于数字信号处理非常适用，因此可用于各种复杂算法；(3)用CPLD/FPGA实现。
1.2 定点DSP的数据格式在定点处理器（例如TMS320F2812）之中，数据采用的是定点表示法，整数小数均可表示。
在定点处理器中，决定数据精度和其动态范围的是格式和字长，当然，它也是决定DSP处理器的成本、功耗以及编程难度的因素之一。
定点DSP的两种基本表示方法：整数表示和小数表示。
整数表示方法应用：非信号处理，例如地址计算、控制操作等小数表示方法应用：数字和各种信号处理算法计算。
定点数常使用Q表示法。
处理小数时须由程序员确定小数点所处位置，称为数的定标。
由于是人为决定，因此大小和精度可以表示多种范围。
例如：0 010 0000 0000 0000b=0.25，用Q15表示0 010 0000 0000 0000b=8192，用Q0表示总结来说，Q值越大，精度越高，但数值范围越小； Q值越小，数值范围越大，但精度就越低。
1.3 TMS320F2812 DSP介绍1.3.1 TMS320F2812概述F28x系列是TI公司生产的32位定点数字信号处理器，其具有丰富的外设资源。
相对于单片机来说，它能实现更为复杂的控制算法。
适合于控制应用，不同于其他芯片，该系列芯片含FLASH，异步串口。
同时，它有数字信号处理能力和事件管理能力以及嵌入式控制能力，且由于可以用较低的成本实现开发、控制最优化，因此被广泛使用。
1.3.2 TMS320F2812芯片结构及性能描述1、最大可达150MHz的系统时钟频率；2、F2812具有8级流水操作，指令时间为6.67ns；3、F2812内有4M的程序空间和4M的数据空间；4、片上外设资源多，包含串口外围设备接口、事件管理器、16通道12位ADC、控制器局域网络CAN总线、串行通讯接口SCA,SCB、多通道缓冲串行接口以及JTAG;第2章总体设计思路2.1 系统指标本系统设计基本要求完成简易频谱分析仪，组成框图如图2.1图2.1 简易频谱分析仪组成框图1、扫频信号发生：采用DSP2812产生正弦波信号，扫频信号频率范围为100-10kHz。
2、陷波网络设计：陷波网络中心频率约为3kHz。
3、FFT设计，显示幅频特性曲线。
2.2 系统方案本设计目标为采用TMS320F2812 DSP芯片设计简易频谱分析仪。
该分析仪由四部分模块组成，分别为：信号发生器模块、DAC转换模块、陷波网络模块、信号调理模块、AD采集模块、FFT计算处理模块。
2.2.1 信号发生器模块信号发生模块由DSP芯片来完成，产生100Hz—10kHz的扫频信号。
DSP产生正弦波的方法有如下几种：（1）利用DSP内置的PWM模块产生SPWM波形，之后连接低通滤波器发出正弦波；（2）利用泰勒级数展开法经过DSP计算得出正弦波；（3）利用查表法直接将正弦波形的表存入数组中；以上三种产生波形的方法都可以实现正弦波的发生，但是相比之下第一种较为复杂；第二种方法虽然占用存储空间较少，但是运算量比较大，占用CPU资源较多；查表法一种很直接的方法，它的原理是根据需要提前算好所有可能出现的正弦函数值，按照顺序编制为数据表，当用时只需要根据输入查出对应值。
虽然查表法占用存储空间较多，但是占用CPU资源少，而且根据正弦表的数组长度和数据位数可以改变其分辨率及精确度。
因此本次设计采用查表法产生正弦波，之后正弦波将以数字量的形式发送至IO口，通过数模转换产生模拟量的正弦波。
而正弦表可以通过例如正线波信号发生器来这类的软件生成，本设计产生的是输出点数为100点，输出精度为8位的正弦波。
2.2.2 DAC转换模块首先，先确定正弦波的分辨率、精度等各项参数以方便确定DAC型号及设计电路。
本次设计利用8位分辨率，一个周期内取100点的正弦表实现正弦波发生。
因为本次设计要求最高可采集到10kHz的正弦波，因而有：100点*10kHz=1MHz （2-1）（2-1）表明了对DA的要求是它的采样率必须达到1MHz以上才可以实现10kHz的正弦波发生；因为是8位分辨率且通过IO口的8位来输出，因而需要一个8位并口的DA实现。
总结来说，就是选取DA满足以下两个条件：1、8位并行输入；2、采样率在1MHz以上；经过查阅各种资料后确定采用DAC0832来完成将数字正弦波转化为模拟正弦波的部分。
2.2.3 陷波网络模块利用Sallen_Key电路结构设计二阶有源带阻网络，简单而且比较容易实现。
2.2.4 信号调理模块利用分压的办法改变输入信号的幅度，后接一个电压跟随器，目的是使其输出信号电压控制在0—3v以内，以避免直接输入DSP中的AD输入引脚而烧坏芯片，同时避免后边的电路对信号产生影响。
2.2.5 AD采集模块AD采集模块可有以下两种设计方案：（1）利用外接的AD通过硬件连接的方式对模拟量的波形进行转化，将转化后的数字量通过IO输入DSP中。
例如使用16位并行输出ADS8364连接F2812。
（2）利用F2812包含的12位，16通道的ADC通过软件设置的方式将模拟量波形转化为数字量。
