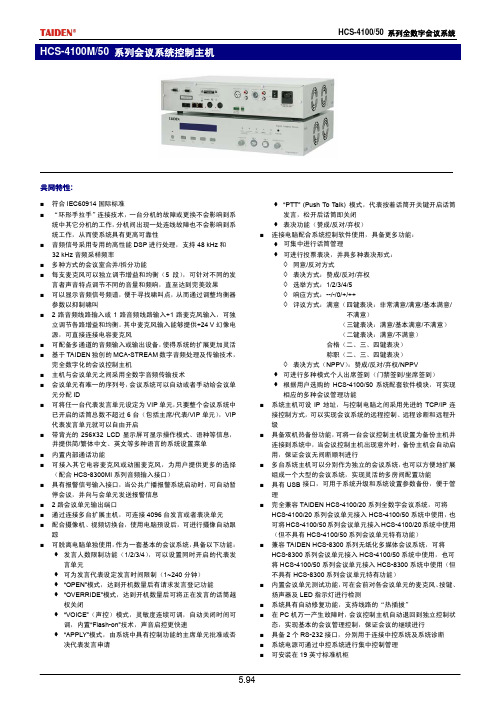

HCS-4100M全数字会议系统主机数据手册
不满意） （三键表决：满意/基本满意/不满意） （二键表决：满意/不满意） 合格（二、三、四键表决） 称职（二、三、四键表决） 表决方式（NPPV）：赞成/反对/弃权/NPPV 可进行多种模式个人出席签到（门禁签到/坐席签到） 根据用户选购的 HCS-4100/50 系统配套软件模块，可实现 相应的多种会议管理功能 ■ 系统主机可设 IP 地址，与控制电脑之间采用先进的 TCP/IP 连 接控制方式，可以实现会议系统的远程控制、远程诊断和远程升 级 ■ 具备双机热备份功能，可将一台会议控制主机设置为备份主机并 连接到系统中，当会议控制主机出现意外时，备份主机会自动启 用，保证会议无间断顺利进行 ■ 多台系统主机可以分别作为独立的会议系统，也可以方便地扩展 组成一个大型的会议系统，实现灵活的多房间配置功能 ■ 具有 USB 接口，可用于系统升级和系统设置参数备份，便于管 理 ■ 完全兼容 TAIDEN HCS-4100/20 系列全数字会议系统，可将 HCS-4100/20 系列会议单元接入 HCS-4100/50 系统中使用，也 可将 HCS-4100/50 系列会议单元接入 HCS-4100/20 系统中使用 （但不具有 HCS-4100/50 系列会议单元特有功能） ■ 兼容 TAIDEN HCS-8300 系列无纸化多媒体会议系统，可将 HCS-8300 系列会议单元接入 HCS-4100/50 系统中使用，也可 将 HCS-4100/50 系列会议单元接入 HCS-8300 系统中使用（但 不具有 HCS-8300 系列会议单元特有功能） ■ 内置会议单元测试功能，可在会前对各会议单元的麦克风、按键、 扬声器及 LED 指示灯进行检测 ■ 系统具有自动修复功能，支持线路的“热插拔” ■ 在 PC 机万一产生故障时，会议控制主机自动退回到独立控制状 态，实现基本的会议管理控制，保证会议的继续进行 ■ 具备 2 个 RS-232 接口，分别用于连接中控系统及系统诊断 ■ 系统电源可通过中控系统进行集中控制管理 ■ 可安装在 19 英寸标准机柜
六横电厂日立DCS系统简介(卓鲁锋)
1.2 北京日立公司介绍
北京日立控制系统有限公司（BHC）是中国信息产业部电子六所（原 电子工业部第六研究所）与日本国日立公司合资兴办的企业。经中华 人民共和国工商行政管理局于 1993年正式批准，成立于 1994 年 1 月。 作为日立公司在国内唯一的电站控制系统合资公司，BHC的主要工作 是采用日立先进的控制系统和技术，由中方技术人员进行系统的设计、 组态、调试及检验，对中国电站工程进行技术支持和服务。。）
1.3 HIACS-5000M系统的主要特点 适合电站需要的分散控制系统结构 系统结构配置灵活，扩展能力强 采取冗余设计，支持多种双重化选择 强大的数据传输功能:μ∑NETWORK-1000网络完成人机接 口和控制器及控制器间的通讯，通讯速率可达1000Mbps。 高功能、全中文化、使用便捷的友好人机界面
1.1 HIACS系统发展
HIACS-5000M 系统是 HIACS （ HITACHI Integrated Autonomous Control System ）集散型控制系统的最新版本，是面向二十一世纪的 新一代电站控制装备。随着电站自动化水平的提高，DCS系统受控范 围扩大了。不仅锅炉、汽机、大型辅机由DCS系统直接监控，过去由 其它系统完成的控制也纳入了 DCS系统，如六横电厂的灰、渣等控制 系统等，规模大，I/O点数多，现场布线电缆量及现场工程量上升，利 用DCS系统的新技术，在加强DCS功能，扩大规模，提高总体自动化 水平的同时，减少现场信号电缆、现场工程量，降低总的工程造价， 是电站自动化工程的基本思想。在这种大背景下，日立公司90年代后 期推出HIACS-5000M系统，形成了对这一挑战的对策。
监视系统内每一个模拟量和数字量 显示并确认报警 显示操作指导 建立趋势画面并获得趋势信息（每幅趋势要求16条曲线， 对应每个操作员50幅趋势图，实时趋势保存72小时，采样 周期1S,） 打印报表、SOE、趋势曲线、画面等 控制驱动装置 自动和手动控制方式的选择 调整过程设定值和偏置等。
DCS系统介绍
SNet CNet SmartBus
驱动
V/I转换
ST9351双路光隔离DIO模块具有智能型、双路光隔离、数 字量混合输入输出特点，能够输入24VDC电平信号或集电极开 路输出驱动信号。通过软件设置，可以实现开关量的输入检测 和开关量输出控制。
ST9361单路光隔离PI计频模块具有智能型、光隔离、支持多 种脉冲量信号（包括：方波、正弦波、锯齿波）输入特点。 频率范围：0~30kHz 电平范围：0~5V， 逻辑0； 8~30V，逻辑1。
Distributed Control System 分散控制系统/分布式控制系统 集散控制系统
DCS由过程控制级和过程监控级组成，综合计算机，通信、显示和
控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置 灵活以及组态方便。
PLC基础知识
Programmable Logic Controller
•独立的24V电源；
•模板自身过流保护功能； •DO通道输出现场干接点容许通过电流5A；
ST9271万能调理模板采用通用输入、
智能调理、灵巧总线技术；支持配置16块
智能I/O模块，所有模块全隔离、全隔离配 电，实现通道与通道之间、通道与模板之
间的全隔离，支持冗余控制网Cnet。
采样信号类型： 电压：0~20mV、0~100mV、0~5V、1~5V； 电流：0~10mA、4~20mA； 热电阻：Pt100、Cu50； 热电偶：B、E、J、K、S、T；
• 军工级CPU，8M存储区； • 双冗余的通讯驱动； • 实时数据库掉电不丢失；
• 控制模板间自动进行实时数据交换和模板状态诊断；
• 丰富的面板指示灯； • 最多可连接32块I/O模板； • 采用E2PROM存储器； • 带电热插拔
驱动
V/I转换
ST9351双路光隔离DIO模块具有智能型、双路光隔离、数 字量混合输入输出特点，能够输入24VDC电平信号或集电极开 路输出驱动信号。通过软件设置，可以实现开关量的输入检测 和开关量输出控制。
ST9361单路光隔离PI计频模块具有智能型、光隔离、支持多 种脉冲量信号（包括：方波、正弦波、锯齿波）输入特点。 频率范围：0~30kHz 电平范围：0~5V， 逻辑0； 8~30V，逻辑1。
Distributed Control System 分散控制系统/分布式控制系统 集散控制系统
DCS由过程控制级和过程监控级组成，综合计算机，通信、显示和
控制等4C技术，其基本思想是分散控制、集中操作、分级管理、配置 灵活以及组态方便。
PLC基础知识
Programmable Logic Controller
•独立的24V电源；
•模板自身过流保护功能； •DO通道输出现场干接点容许通过电流5A；
ST9271万能调理模板采用通用输入、
智能调理、灵巧总线技术；支持配置16块
智能I/O模块，所有模块全隔离、全隔离配 电，实现通道与通道之间、通道与模板之
间的全隔离，支持冗余控制网Cnet。
采样信号类型： 电压：0~20mV、0~100mV、0~5V、1~5V； 电流：0~10mA、4~20mA； 热电阻：Pt100、Cu50； 热电偶：B、E、J、K、S、T；
• 军工级CPU，8M存储区； • 双冗余的通讯驱动； • 实时数据库掉电不丢失；
• 控制模板间自动进行实时数据交换和模板状态诊断；
• 丰富的面板指示灯； • 最多可连接32块I/O模板； • 采用E2PROM存储器； • 带电热插拔
日立dcs系统硬件部分
• R600C 控制器可由1 个CPU 单元和最多7 个PI/O 单 元构成。 • 每个单元通过单元地址来识别，CPU 单元的单元地 址固定设为“0”。PI/O 单元的单元地址决定于该 单元UD 模板的设定，范围为1～7，各单元地址不应 重复。 • 单元类别 单元地址设定范围 CPU 单元0 PI/O 单元 1～7 • 注意：在设定各单元的单元地址时应注意不要重复， 否则可能有误动作发生。
返回
优点
1．采用通用的操作系统、指令多， 开发程序容易； 2．系统的设计更着眼于商务处理， 可支持更多并行工作的用户。
不足
1．指令集庞大复杂，且计算量很大 一部分花在了对指令本身的处理上， 执行工作效率较差，处理数据速度较 慢； 2．采用通用的 OS，安全性降低； 3．不能灵活配置 I/O 及中断。
控 制 器
控 制 器
通讯接口站 （CIS）
2. 通 讯 接 口 站 有 如 下 特点: 通过通讯接口系统 (communication interface system) 可 以实现主系统与其他系 统的互联，每一个CIS 最多可以与8个辅助系 统对接。
组态便捷、配置灵活 的通讯接口站
1
8 (其他系统)
PS7050电源可为机箱和接口提供所需的电压输出。主要功能特点如下：
All Rights Reserved, © Copyright 2008, Hitachi,Ltd.
目
HIACS-5000M系统的主要特点 系统总体结构图 R600CH控制器介绍
录
电源
系统模板 操作员站专用键盘
操作员站功能介绍
工程师站的功能介绍 通讯站功能
网络功能介绍
1-DCS系统操作手册
YTZDSB01 DCS系统操作手册1 设备分配表1.1 原料磨现场控制站1.1.1 AC800F控制器 Controller（1台）1.21.31.3.31.4 水泥控制站1.51.61.7 操作员站/工程师站硬件设备: 8台1.81.91.101.112 DCS系统概述2.1DCS控制系统（DIstributed Control System，分散控制系统）是随着现代大型工业生产自动化的不断兴起和过程控制要求的日益复杂应运而生的综合控制系统。
它是计算机技术、系统控制技术、网络通讯技术和多媒体技术相结合的产物，可提供窗口友好的人机界面和强大的通讯功能，是完成过程控制、过程管理的现代化设备。
2.2系统主要有现场控制站（I/O站）、数据通讯系统、人机接口单元（操作员站OPS、工程师站ENS）、机柜、电源等组成。
系统具备开放的体系结构，可以提供多层开放数据接口。
2.3硬件系统在恶劣的工业现场具有高度的可靠性、维修方便、工艺先进。
底层汉化的软件平台具备强大的处理功能，并提供方便的组态复杂控制系统的能力与用户自主开发专用高级控制算法的支持能力；易于组态，易于使用。
支持多种现场总线标准以便适应未来的扩充需要。
2.4系统的设计采用合适的冗余配置和诊断至模件级的自诊断功能，具有高度的可靠性。
系统内任一组件发生故障，均不会影响整个系统的工作。
2.5系统的参数、报警、自诊断及其他管理功能高度集中在CRT上显示和在打印机上打印，控制系统在功能和物理上真正分散。
2.6整个系统的可利用率至少为99.9%；系统平均无故障时间为10万小时，实现了核电、火电、热电、石化、化工、冶金、建材诸多领域的完整监控。
2.7“域”的概念。
把大型控制系统用高速实时冗余网络分成若干相对独立的分系统，一个分系统构成一个域，各域共享管理和操作数据，而每个域内又是一个功能完整的DCS系统，以便更好的满足用户的使用。
2.8网络结构可靠性、开放性及先进性。
DCS简介
容错设计，因此某一台计算机出现的故障不会导致系统其他功能的丧失。
此外，由于系统中各台计算机所承担的任务比较单一，可以针对需要实现的功能采用具有特定结构和软件的专用计算机，从而使系统中每台计算机的可靠性也得到提高。
（2）开放性。
DCS采用开放式，标准化、模块化和系列化设计，系统中各台计算机采用局域网方式通信，实现信息传输，当需要改变或扩充系统功能时，可将新增计算机方便地连入系统通信网络或从网络中卸下，几乎不影响系统其他计算机的工作。
发展历史 DCS是分布式控制系统的英文缩写（Distributed Control System），在国内自控行业又称之为集散控制系统。
它是一个由过程控制级和过程监控级组成的以通信网络为纽带的多级计算机系统，综合了计算机(Computer)、通讯(Communication)、显示(CRT)和控制(Control)等4C技术，其基本思想是分散控制、集中操作、分级管理、配置灵活、组态方便。
）它的发展大体分为三个阶段。
第一阶段：1975-1980年，在这个时期集散控制系统的技术特点表现为：1）采用微处理器为基础的控制单元，实现分散控制，有各种各样的算法，通过组态独立完成回路控制，具有自诊断功能2）采用带CRT显示器的操作站与过程单元分离，实现集中监视，集中操作 3）采用较先进的冗余通信系统第二阶段：1980—1985.，在这个时期集散控制系统的技术特点表现为： 1）微处理器的位数提高，CRT显示器的分辨率提高 2）强化的模块化系统3）强化了系统信息管理，加强通信功能第三阶段，1985年以后，集散系统进入第三代，其技术特点表现为： 1）采用开放系统管理 2）操作站采用32位微处理器 3）采用实时多用户多任务的操作系统进入九十年代以后，计算机技术突飞猛进，更多新的技术被应用到了DCS之中。
PLC是一种针对顺序逻辑控制发展起来的电子设备，它主要用于代替不灵活而且笨重的继电器逻辑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本系统主机采用 128+的模块化结构，容量从 8 用户平滑扩充至 512 用户。 公共部件均为双机热备份，可进行自动、手动切换，不影响系统正常的工作进程。 设定的系统数据掉电保护，不会因系统的断电而丢失数据。本系统采用高可靠性、 大容量的“闪烁”（f l a s h）存储器。在硬件上可自动防护系统上电与掉电时 噪声干扰引起的假写信号而造成的数据破坏与丢失。
RKN@
POWER2 POWER1 TRUNK2 TRUNK1 USER14 USER… USER2 USER1 MPU2 MPU1
图 2 面板信号灯工作状态表
二、各板基本功能 2.1 主控板（MPU1、MPU2）：是整机的核心，完成检测、分析、控制接
续等功能。该板采用高性能 INTEL 微处理器作主控，处理能力强，接续速度 快。MPU1 与 MPU2 互为热备份，备份 MPU2 不断检查运行 MPU1 的工作状态， 发现有不正常情况，自动切换到备份 MPU2 工作，在切换过程中，不影响系 统当前的工作状态。
§4.5 串音衰耗
相邻两路串音衰耗＞70dB
§4.6 杂音电平
衡重杂音≤–65dBmP 非衡重杂音≤–40dB
§4.7 互调失真
满足ＧＢ７４３１－８７
§4.8 线路参数
中 继 线：
回路电阻＜２ＫΩ 绝缘电阻＞２０ＫΩ 线间电容＜0.7 u f 特性阻抗 0.6ＫΩ±１０%
分站用户线： 回路电阻＜1.82 ＫΩ（４８Ｖ供电，包括话机电阻） 绝缘电阻＞２０ＫΩ 线间电容＜0.5 u f
§4.9 信号标准
本机采用以下各类信号标准 1、用户信号方式（ＣＢ３３７８－８２） 2、铃流与信号音（ＣＢ３３８０－８２） 3、局间多频记发器信号方式（ＣＢ３３７７－８２） 4、带内单频线路信号方式（ＣＢ３３７６－８２） 5、局间直流信号方式（ＣＢ３３７９－８２）
§4.10 使用条件
北京罗可恩科技有限公司 TEL: (010) 85817263 (010) 85817864 Fax: (010) 85819485 E-mail :
2.2 接口板（TRUNK）：每板有 8 路环路中继接口。线路信号为直流环路 信号。
（1）、铃流信号检测 （2）、阻抗匹配 （3）、二～四线转换 （4）、脉冲发号 （5）、继电器驱动 （6）、网络平衡 （7）、标准三元件（200+680||0.1）阻抗 2.3 分站板（USER）：每板有 8 路模拟分站接口，能完成 B O R S C H T 的全部功能。有过流过压保护电路及三防措施（以下接口电路均有类似防 护措施，不再提及）。 （1）、提供 -48V，18mA～30mA 馈电。 （2）、有二级过流过压保护措施。 （3）、提供 90V/25HZ 铃流，且具有自动截铃功能。 （4）、监视用户摘挂机信号。 （5）、完成模拟语音与数字 A 律 PCM 转换。 （6）、二～四线转换与回波抵消功能。 （7）、标准三元件（200+560||0.1）接口阻抗。
RKN@
池或
2
Ｅ ＰＲＯＭ的掉电保护技术。 6、后备电源交、直流自动切换。
第三章 系统构成
北京罗可恩科技有限公司 TEL: (010) 85817263 (010) 85817864 Fax: (010) 85819485 E-mail :
RKN@
该系统由主机、电源系统、调度指挥台及分站组成。 其基本构架如下图所示：
§4.3 非线性失真
发送电平 –40～3.5dB≤0.2dB
北京罗可恩科技有限公司 TEL: (010) 85817263 (010) 85817864 Fax: (010) 85819485 E-mail :
RKN@
§4.4 对地不平衡度
300～600HZ≥40dB 600～3400HZ≥46dB
第四章 技术参数
主要技dB±0.5dB 分站–中继衰耗：0.5±0.5dB 中继–分站衰耗：0.5±0.5dB
§4.2 频率特性（以 800HZ 为准）
300～400HZ： 0.2～0.5dB 400～240HZ： 0.2～0.3dB 2400～3400HZ：0.2～0.5dB
§3.3 调度指挥台
调度指挥台尺寸大小、型号规格可由用户选择：32 键、64 键、128 键。
键数 型号规格 尺寸（长×宽×高）
备注
北京罗可恩科技有限公司 TEL: (010) 85817263 (010) 85817864 Fax: (010) 85819485 E-mail :
RKN@
RKN@
环境温度：-30℃～＋70℃ 环境噪声：≤115dB 相对湿度：20%～90% 接地电阻：≤4Ω 供电电源：AC220V±10%（50HZ，60HZ）或 DC48V±5%
北京罗可恩科技有限公司 TEL: (010) 85817263 (010) 85817864 Fax: (010) 85819485 E-mail :
§2.3 组网能力
1、中继接口板：提供多种中继接口，可与任何制式的交换设备组网。所提 供的中继接口有：数字中继、E／M 中继、环路中继等。
2、分站接口板：普通分站、反极分站用户接口以及 2B＋D、30B＋D 数字用 户。
3、分站用户板、中继板槽位兼容，可任选中继/分站用户比例。 4、具有各类中继的汇接能力。
该系统以其先进的技术、完善的功能、可靠的质量、灵活的设计为企业 提供真正无阻塞的指令扩音呼叫系统，同时，超前的设计又使其能满足企业 对未来通讯的要求。
第二章 基本性能
§2.1 系统简介
MDCS 指令扩音呼叫系统采用集中控制方式的高速１６位 Intel 微处理器， 大量运用高集成度可编程器件，使整个系统高度模块化，结构简洁、清晰，省去 了大量辅助性部件，极大地提高了系统的可靠性与可维护性。具有满足指挥调度 所需的多信息交换和实时业务处理的能力。
§3.2 电源系统
电源系统由一次电源、二次电源组成： 1、一次电源：输入电压为 220VAC±10%，50HZ。输出电压为-48VDC，双机 热备份。 2、二次电源：输入电压为 48VDC，输出电压为±5VDC、75VAC（铃流）。二 次电源构成双热备份，故障自动检测，自动切换，不影响设备正常运行。
MDCS 全数字（有主机）指令扩音呼叫/对讲系统
技术说明
北京罗可恩科技有限公司 TEL: (010) 85817263 (010) 85817864 Fax: (010) 85819485 E-mail : RKN@
第一章 概 述
MDCS 指令扩音呼叫系统是北京罗可恩科技有限公司的荣誉产品，自上世 纪八十年代引进美国 MSA 公司的同类产品以来，吸取其先进的技术和完善的 功能设计,借助迅猛发展的计算机技术,针对高噪音区、高温度区、易爆炸危 险区及易受侵蚀的环境,由原来分立元件的模拟通讯,提高到全数字化的工 业专用双工通讯,语音更加清晰,性能独特,功能更加齐全,质量更加可靠,使 之独立于国内指令扩音呼叫系统领域。该系统集指令扩音、广播呼叫、抗噪 话站、双工对讲于一体，兼具坚固、耐用、易操作等特性。本系统广泛适用 于电力、冶金、化工、石油、煤炭、矿山、交通、公安等各行业的企事业单 位，并能根据用户的具体情况作特殊设计，最大限度地满足用户的要求。
§3.4 选配件
选配件可根据用户要求配置，常用的选配件如下： 1、计算机数字录音录时系统。 2、后备电源、电池组。 3、卡接式配线架。 4、普通型话站｛MDCS-01、MDCS-01A（外形同 KTH8）｝。 5、全数字抗噪话站｛MDCS-03、MDCS-03A（外形同 KTH8）｝。 6、智能扩音终端（MDCS-04、需用 220V 电源）。 7、防爆型话站（KTH8）。 8、安全耦合器（KTA7）。
图 1 插板位置
20 ●工 作 ●备 份 ●铃 流 源 ●系统铃流 ●- 5 V
19 ●工 作 ●备 份 ●铃 流 源 ●系统铃流 ●- 5 V
18 ●工作
17 ●工作
16 ●工作
…
●工作
4 ●工作
3 ●工作
2
●备份 ●工作 ●状态
1
●备份 ●工作 ●状态
北京罗可恩科技有限公司 TEL: (010) 85817263 (010) 85817864 Fax: (010) 85819485 E-mail :
§2.3 系统可靠性
1、CPU 板、一、二次电源等公共部分全部双机热备份，故障自动检测、自 动切换。
2、硬件优化设计，采用超大规模集成电路和大规模可编程器件ＥＰＬＤ， 降低了
功耗，提高了可靠性和可维护性 3、中继、分站用户电路防护设计，附合Ｋ２１标准。 4、调度指挥台键盘全部采用机械式进口丹麦按键。寿命长达千万次。 5、采用“闪烁”存贮器技术，掉电数据不会破坏，其性能大大优于采用电
§3.1 主机
一 、主机由以下分板组成：主副控制板（MPU1、MPU2）、主副二次电源板 （POWER1、POWER2）、分站板（USER）、接口板（TRUNK）。其在机框插板内位置如 下图（其中 USER 与 TRUNK 可互插）所示：
PPTT U U U U U UUUUUUUUUMM OORRS S S S S SSSSSSSSSPP WWUUE E E E E EEEEEEEEEUU EENNR R R R R RRRRRRRRR21 R R K K 14 13 12 11 10 9 8 7 6 5 4 3 2 1 2121
§2.2 主要特点
北京罗可恩科技有限公司 TEL: (010) 85817263 (010) 85817864 Fax: (010) 85819485 E-mail :
RKN@
可进行功能设置，每个话站均具有扩音振铃、指令呼叫功能，通过广播 呼叫，可以随时找到流动工作人员 可进行各种生产调度的双工通话 每个话站独立工作，任何一个故障不影响其余话站工作 奇迹性的抗噪终端，在 115d B 的环境中，双方仍可保持清晰通话 话站采用无触点结构设计，IP65 防护等级，使设备能在任何恶劣环境中 正常使用 分散放大，低电平传输，大大提高了呼叫、通话距离及话音清晰度 自适应功率控制电路，可适应各种扬声器 接口丰富，可以在模拟网、数字网、模拟混合网中使用 可配置调度指挥台，兼具调度的全部功能 与普通电话机兼容
RKN@
POWER2 POWER1 TRUNK2 TRUNK1 USER14 USER… USER2 USER1 MPU2 MPU1
图 2 面板信号灯工作状态表
二、各板基本功能 2.1 主控板（MPU1、MPU2）：是整机的核心，完成检测、分析、控制接
