机械设计基础习题库概述
西南科技大学《机械设计基础A》习题库一、判断题1、失效的零件一定是不能工作。
（）2、零件受变应力作用，作用在零件上的载荷不一定是变载荷。
（）3、对于曲柄摇杆机构，当以曲柄为从动件时，则不存在死点。
（）4、渐开线齿廓的形状取决于分度圆直径大小。
（）5、动不平衡的转子一定是静不平衡的。
（）6、行程速比系数是从动件反、正行程的最大速度与最小速度之比。
（）7、普通螺纹的公称直径指的是螺纹的大径。
（）8、一对齿轮的啮合相当于一对节圆柱的纯滚动。
（）9、带传动中，带绕过大带轮时，带速超前轮速（）10、滚动轴承的基本额定寿命是指滚动轴承的任一元件出现疲劳点蚀前，能正常运转的总转数或一定转速下的工作小时数。
（）11、两构件之间存在相对运动，则它们一定构成运动副。
（）12、两构件直接接触，则它们一定构成运动副。
（）13、凸轮机构的压力角越大，机构的传力性能越好。
（）14、在凸轮机构中，基圆半径越大，压力角越大。
（）16、相互啮合的齿轮，齿面接触疲劳强度通常不等。
（）17、只有作加速运动的转子才需要进行平衡。
（）18、因设计准则不同，所以以HB350为界，分软、硬齿面。
（）19、联接承受横向力，螺栓的可能的失效形式一定是被剪断或被挤坏。
（）20、蜗杆传动正确啮合的条件之一是蜗杆导程角等于蜗轮螺旋角。
（）21、带传动存在弹性滑动的根本原因是松、紧边存在拉力差。
（）6转时轴承所能承受的最1022、滚动轴承的基本额定动载荷是指轴承基本额定寿命为大载荷。
23、平面低副中，每个转动副和移动副所引入的约束个数相同。
（）24、带轮、链轮、螺母、轴承、齿轮等都是标准件。
（）25、如果已经知道铰链四杆机构各杆的长度，则一定可以判断出机构的类型。
（）26、从动杆的运动规律取决于凸轮转速的高低。
（）27、范成法加工齿轮时，可用同一齿轮刀具加工同模数、同压力角不同齿数的齿轮。
（）28、安装飞轮即可消除周期性速度波动。
（）29、通常，在安装螺栓的被联结件支承面需要加工平整。
（）30、阿基米德蜗杆传动在中间平面内相当于齿轮和齿条相啮合。
（）z取得过大，将使链传动的寿命明显减小。
（、滚子链链轮的齿数） 311z取得过小，大大影响链传动的平稳性。
（、滚子链链轮的齿数32） 133、滚子链链轮的节距p取得愈大，则链传动的动载荷愈大。
（）z取得过大，链传动磨损后容易脱链。
（）、滚子链大链轮的齿数34 235、通常，轴成阶梯形主要是为了降低制造费用。
（）36、机构中的虚约束是无用的。
（）37、传动角越大则机构的传力性能越差。
（）38、同一直径的螺纹按螺旋线数的不同可分为粗牙和细牙。
（）39、在分度圆直径不变时，齿轮齿数越大则其齿根弯曲疲劳强度越大。
（）40、V带带轮的基准直径是指轮缘最大直径。
（）41、滚动轴承的公称接触角越大，轴承承受轴向载荷的能力越大。
（）42、与等面积实心轴比较，空心轴既可以提高轴的刚度又可以提高轴的强度。
（）43、带传动靠摩擦力工作，因此带轮的工作表面粗糙些好。
（）二、选择题1.载荷平稳、转速稳定、两轴对中性差的情况下，可考虑采用的联轴器有（）。
A．万向联轴器 B．齿式联轴器 C．滑块联轴器 D．弹性柱销联轴器2.凸轮转速影响（）。
B．从动杆处压力角 C．从动杆的位移规D．从动杆的速度A．从动杆的升程律3.当滚动轴承主要承受径向力、轴向力较小而转速较高时，应优先考虑选用（）。
A．深沟球轴承 D．角接触球轴承 B．调心球轴承 C．推力球轴承4.设计V带传动时，控制带的最大线速度不要过大，其主要目的是为了使（）。
A．带的拉应力不致于过大 B．带的弯曲应力不致于过大D．A、B、C三者 C．带的离心应力不致于过大5.渐开线标准齿轮的根切现象发生在（）。
．齿数较多时B．模数较小时A．齿数较少时 C．模数较大时 D6.在蜗杆传动中，最常见的是（）传动。
C．延伸渐开线蜗杆 D ．圆弧面蜗杆B．渐开线蜗杆．阿基米德蜗杆A F的作用下，螺栓的总拉力等于（）。
7.在轴向载荷cc''””11FFFFFF＋DCA．．＋．＋＋B．FF c?cc?c21218.在开口传动中，V带用得比平带多，这是因为（）。
A．V带截面积大，强度大 B．V带与带轮接触面积大D． C．V带无接头V带与带轮间的当量摩擦系数大9.在齿轮传动的设计中，下列参数和尺寸中应标准化的有（）。
．斜齿圆柱齿轮的法面模数A d B．齿顶圆直径ad D．分度圆压力角 C．分度圆直径。
）°的传动，如传递载荷功率不大但传动比都较大，宜选用（90两轴在空间交错10.．直齿圆锥齿轮传．螺旋齿轮传动ABD ．蜗杆蜗轮传动．斜齿圆锥齿轮传 C 动动abcdc为机架，此四杆机构（。
杆）＝80，。
＝100，＝11.铰链四杆机构的杆长为＝60，90A．无整转副，无曲柄 B．有整转副而无曲柄D．有整转副且有两个曲柄C．有整转副且有一个曲柄12、用于薄壁零件联接的螺纹，宜采用（）螺纹。
D ．三角形粗牙C．三角形细牙．锯齿型A B．梯形13、一对齿轮啮合时，两齿轮的（）始终相切。
．齿根圆．分度圆 DB．基圆 C．节圆A14、为保证四杆机构具有良好的机械性能，（）不应小于最小许用值。
B．传动角．摆角A．压力角 DC ．极位夹角18、有一转轴，初步设计后发现，发现强度足够，但刚度稍有一点不足，下列改进措施中，最好的是（）。
A．尺寸不变，改用机械性能更好的高强度B．材质不变，适当增大直径钢C．改用更便宜的钢材，适当增大直径 D．适当减小载荷19、滑动轴承比滚动轴承更为常用的工况是（）。
A．精度要求特高 B．尺寸特大 C D．载荷平稳．载荷特大20、渐开线的弯曲程度取决于（）的大小。
A．分度圆 B．基圆 D．齿顶圆 C．齿根圆21、链传动的大链轮齿数不宜过多是为了（）A．减少速度波动 B．避免运动的不均匀性D．避免磨损导致过早掉链 C．避免传动比过大22、V带传动和平带传动相比较，其主要优点是（）。
．传动效率高A．在传递相同功率时尺寸较小 B ．带的价格便宜D．带的寿命长Cz，则传动效率（）。
23、在蜗杆传动中，当其它条件相同时，增加蜗杆头数 1A．降低 B．提高 C．不变 D．可能提高也可能降低24、相互啮合的一对齿轮，计算应力错误的关系是（）。
，＝．，≥≥ AB．＝H2F2F1F1H2F2H1H1，＝C≥ D．＝≥，．H2H2F2F2H1F1F1H125、传递功率和速度范围较大的传动是（）。
A．摩擦轮传动 B．带传动 C．链传动 D．齿轮传动26、设计螺栓组联接时，虽然每个螺栓的受力不一定相等，但对该组螺栓仍采用相同的材料、直径和长度，这主要是为了（）。
A．使受力均匀 B．使联接牢固 C．降低制造成本 D．便于加工和安装）较好。
、联接螺纹一般采用三角形螺纹是因为其（27 ．自锁性能D A．制造工艺性能．强度和刚度C ．传动性能B28、零件的下列失效形式中，（）不属于强度问题。
A．滑动轴承的轴瓦发生胶合 B．齿轮的齿面发生疲劳点蚀D ．滚动轴承滚道发生塑性变形 C．轴发生弯曲变形29、与连杆机构相比，凸轮机构最大的缺点是（）。
A．惯性力难以平衡 B．点线接触，易磨C．设计较为复杂D．不能实现间歇运损动30、下列方法中，消除机构“死点”的不正确的方法是（）。
A．利用飞轮 BD．改变主动件的转．利用质量 C．多组机构错列动方向31、下述几条叙述中，可以说是连杆机构的缺点的叙述是（）。
A．制造和安装精度要求较高 B．远距离传动D．惯性力平衡困难C．接触应力大，容易磨损32、曲柄摇杆机构当摇杆为主动件时，机构的传动角是指（）。
B．连杆与曲柄所夹锐角的余角A．连杆与曲柄所夹锐角D．连杆与摇杆所夹锐角的余角C．连杆与摇杆所夹锐角33、图（）所画凸轮机构的推程压力角是正确的。
????????C． B． A． D．）不是正确的措施。
34、为了减轻摩擦表面的疲劳磨损，（．合理选择润滑油粘度．合理选择表面粗糙度 BA ．增大相对滑动速度C．合理选择表面硬度 D、当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其传动比仍保持不变的原因35 。
是（） D．基圆半径不变．节圆半径不变．啮合角不变 C BA．压力角不变）。
36、联接中不宜采用的螺纹是（A．三角形螺纹C．梯形螺纹B．矩形螺纹 D．锯齿形螺纹）联 37、重要场合的通孔零件间的联接，工作时联接件受到较大的横向载荷，应选用（接。
．螺钉联接D ．铰制孔用螺栓C．双头螺柱 B．普通螺栓A。
）38、在齿轮传动的设计中，下列参数和尺寸中应尽量圆整的有（b．分度圆压力角 BA．齿轮宽度a D．中心距C．斜齿轮螺旋角 39、按弯曲疲劳强度设计齿轮时，应将（）中大者带入设计公式。
YY]/与[B] ．[σ]/σA．[σ]与[σF2F1F1F1F2F2YYYY/[σ]与DC．．与] /[σF2F1F1F1F2F240、阿基米德蜗杆传动以（）平面为准进行各种几何尺寸计算。
AC．端面 D．外部平面．中间平面 B．法面F（）。
41、带传动的有效圆周力t dd增而增 D．随C．随增而减 A．随负载增而增 B．随负载增而减1142、一般来说，（）更能承受冲击，但不太适合于高转速下工作。
A．滚子轴承 B．球轴承 C．向心轴承 D．推力轴承43、阶梯轴应用广的主要原因是（）。
A．便于零件装拆和固定 BD．疲劳强度高．制造工艺性好 C．传递载荷大44、对于平面连杆机构，通常可利用（）的惯性储蓄能量，以越过机构的死点位置。
A．主动件 B．连杆 C．从动件 D．连架杆45、图示凸轮机构的推程运动角是（）。
oo 110 B．A．120oo A． 40 DC．70 °40。
46、普通圆柱蜗杆传动的正确啮合条件是（）°110120mm =A．==，，aatt22211170°mm B，===，．taat212211mm=，=，=-C．aatt 211221mm，=-=．D=，taaa211212at表示蜗轮）1表示蜗杆、（注：下标2表示端面，表示轴向，。
使渐开线齿廓得以广泛应用的主要原因之一是（）47、1 ．齿轮啮合重合度大于 B．中心距可分性A ．啮合线过两齿轮基圆公切线DC．啮合角为一定值KKr＝，若为基圆所展开的渐开线上有任意一点点的压力角48、在以半径100mm＝bK。
点的曲率半径等于（）30°，则渐开线上173.21mm 115.47mm D．50.00mm ．B．57.74mm C．A ）。
49、在机械中安装飞轮，可以（．消除周期性速度波动A．减小周期性速度波动 B ．减小非周期性速度波动．消除非周期性速度波动DC 50、传动中用得最广的螺纹是（。
）．矩形螺纹B．三角形螺纹A ．锯齿形螺纹D ．梯形螺纹C是考虑到（）51、使用当量弯矩法计算转轴强度时，采用校正系数。

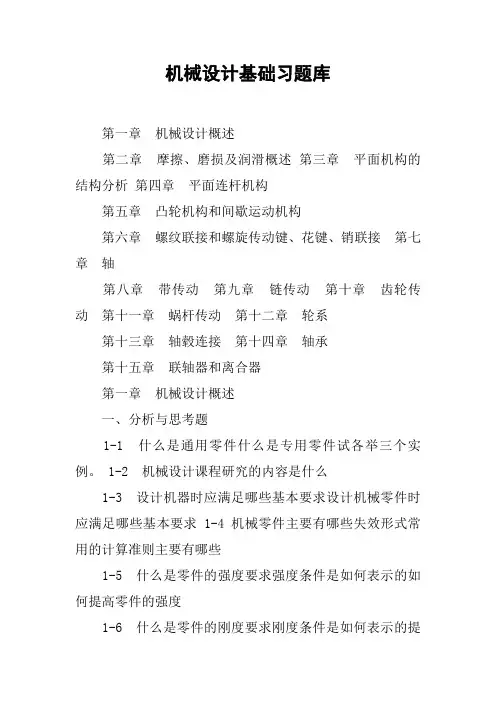

机械设计基础习题库
机械设计基础习题库第一章机械设计概述第二章摩擦、磨损及润滑概述第三章平面机构的结构分析第四章平面连杆机构第五章凸轮机构和间歇运动机构第六章螺纹联接和螺旋传动键、花键、销联接第七章轴第八章带传动第九章链传动第十章齿轮传动第十一章蜗杆传动第十二章轮系第十三章轴毂连接第十四章轴承第十五章联轴器和离合器第一章机械设计概述一、分析与思考题1-1 什么是通用零件什么是专用零件试各举三个实例。
1-2 机械设计课程研究的内容是什么1-3 设计机器时应满足哪些基本要求设计机械零件时应满足哪些基本要求 1-4 机械零件主要有哪些失效形式常用的计算准则主要有哪些1-5 什么是零件的强度要求强度条件是如何表示的如何提高零件的强度1-6 什么是零件的刚度要求刚度条件是如何表示的提高零件刚度的措施有哪些 1-7 机械零件设计中选择材料的原则是什么1-8 指出下列材料的种类，并说明代号中符号及数字的含义：HTl50，ZG230-450， 65Mn，45，Q235，40Cr，20CrMnTi，ZCuSnl0Pb5。
1-9 机械的现代设计方法与传统设计方法有哪些主要区别第二章摩擦、磨损及润滑基础一、分析与思考题2-1 按照摩擦面间的润滑状态不同，滑动摩擦可分为哪几种2-2 什么是边界膜边界膜的形成机理是什么如何提高边界膜的强度 2-3 零件的磨损过程大致可分为哪几个阶段每个阶段的特征是什么2-4 根据磨损机理的不同，磨损通常分为哪几种类型它们各有什么主要特点 2-5 粘度的表示方法通常有哪几种各种粘度的单位和换算关系是什么 2-6 润滑油的主要性能指标有哪些润滑脂的主要性能指标有哪些2-7 流体动力润滑和流体静力润滑的油膜形成原理有何不同流体静力润滑的主要优缺点是什么第三章平面机构的结构分析一、分析与思考题3-1 机构具有确定运动的条件是什么3-2 在计算机构的自度时，要注意哪些事项3-3 机构运动简图有什么作用如何绘制机构运动简图二、填空题3-4 图示机构中有_______虚约束。
《机械设计基础》习题集及答案概述.
《机械设计基础》课程习题集系部：适用专业：制定人：审核人：系（部）《机械设计基础》课程习题集第一章机械设计概论一、填空题。
1、机械零件最常见的失效形式有_______,_______,_______,_______,。
2、机械没计的“三化”指__________,__________,__________。
3、强度是指零件在载荷作用下抵抗__________的能力，强度可分为__________和__________。
4、刚度是指受载后抵抗__________的能力。
5、机械零件丧失预定功能或者预定功能指标降低到许用值以下的现象，为__________。
二、选择题。
1、机械设计这门学科，主要研究（）的工作原理、结构和设计计算方法。
A、各类机械零件和部件B、通用机械零件和部件C、专用机械零件和部件D、标准化的机械零件和部件2、设计一台机器包括以下几项工作:a、零件设计;b、总体设计;c、技术设计，它们进行的顺序大休上是( )。
A、acbB、bacC、bcaD、cba3、下列零件的失效形式中，不属于强度问题。
A、螺栓断裂B、齿轮的齿面发生疲劳点蚀C、蜗杆轴产生过大的弯曲变形D、滚动轴承套圈的滚道上被压出深深的凹坑4、在设计机械零件时，对摩擦严重的一些零件，要考虑其散热性，主要是由于（）。
A、在高温下将产生蠕变现象，出现较大塑性变形B、材料的机械性能下降，可能造成零件因强度不够而失效C、下产生较大的热变形，影响正常工作D、升高后，破坏了正常润滑条件，从而使零件发生胶合5、我国国家标准的代号是（）。
A、GCB、KYC、GBD、ZB三、是非题。
1、机器的各部分之间具有确定的相对运动，在工作时能够完成有用的机械功或实现能般的转换。
2、机构的各部分之间具有确定的相对运动，所以机器与机构只是说法不同而己。
3、由于强度不够引起的破坏是零件失效中最常见的形式。
4、表面失效主要有疲劳点浊、磨损和腐蚀等，表面失效后通常会增加零件的摩擦，使尺寸发生变化，最终导致零件的报废。

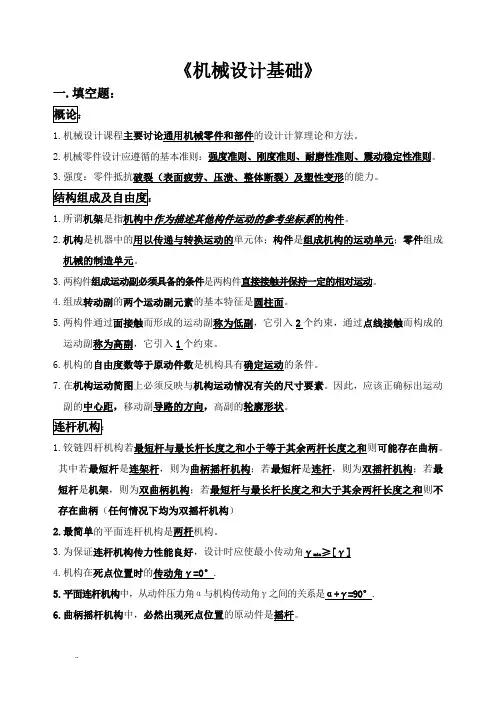

《机械设计基础》-题库
《机械设计基础》一.填空题：1.机械设计课程主要讨论通用机械零件和部件的设计计算理论和方法。
2.机械零件设计应遵循的基本准则：强度准则、刚度准则、耐磨性准则、震动稳定性准则。
3.强度：零件抵抗破裂（表面疲劳、压溃、整体断裂）及塑性变形的能力。
1.所谓机架是指机构中作为描述其他构件运动的参考坐标系的构件。
2.机构是机器中的用以传递与转换运动的单元体；构件是组成机构的运动单元；零件组成机械的制造单元。
3.两构件组成运动副必须具备的条件是两构件直接接触并保持一定的相对运动。
4.组成转动副的两个运动副元素的基本特征是圆柱面。
5.两构件通过面接触而形成的运动副称为低副，它引入2个约束，通过点线接触而构成的运动副称为高副，它引入1个约束。
6.机构的自由度数等于原动件数是机构具有确定运动的条件。
7.在机构运动简图上必须反映与机构运动情况有关的尺寸要素。
因此，应该正确标出运动副的中心距，移动副导路的方向，高副的轮廓形状。
1.铰链四杆机构若最短杆与最长杆长度之和小于等于其余两杆长度之和则可能存在曲柄。
其中若最短杆是连架杆，则为曲柄摇杆机构；若最短杆是连杆，则为双摇杆机构；若最短杆是机架，则为双曲柄机构；若最短杆与最长杆长度之和大于其余两杆长度之和则不存在曲柄（任何情况下均为双摇杆机构）2.最简单的平面连杆机构是两杆机构。
3.为保证连杆机构传力性能良好，设计时应使最小传动角γmin≥[γ]4.机构在死点位置时的传动角γ=0°.5.平面连杆机构中，从动件压力角α与机构传动角γ之间的关系是α+γ=90°.6.曲柄摇杆机构中，必然出现死点位置的原动件是摇杆。
7.曲柄滑块机构共有6个瞬心。
8.当连杆机构无急回运动特性时行程速比系数K=1.9.以曲柄为主动件的曲柄摇杆机构、曲柄滑块机构中，可能出现最小传动角的位置分别是曲柄与机架共线、曲柄两次垂直于滑块导路的瞬时位置，而导杆机构λ始终是90°1.凸轮的基圆半径是指凸轮转动中心至理论廓线的最小半径。
(精校版)机械设计基础试题库及答案详解DOC
(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(直打版)机械设计基础试题库及答案详解DOC(word版可编辑修改)的全部内容。
《机械设计基础》试题库一、填空题（机械原理部分）1．牛头刨床滑枕往复运动的实现是应用了平面四杆机构中的机构。
2．机构具有确定运动的条件是数目与数目相等.3．平面四杆机构的压力角愈，传力性能愈好。
4．平面四杆机构的传动角愈，传力性能愈好.5．有些平面四杆机构是具有急回特性的，其中两种的名称是机构、机构。
6．在平面四杆机构中，用系数表示急回运动的特性.7．摆动导杆机构中,以曲柄为原动件时，最大压力角等于度，最小传动角等于度。
8．在摆动导杆机构中，若导杆最大摆角φ = 30°，则其行程速比系数K的值为9．四杆机构是否存在止点，取决于是否与共线。
10．在铰链四杆机构中,当最短杆和最长杆长度之和大于其他两杆长度之和时，只能获得机构.11．平面四杆机构中，如果最短杆与最长杆的长度之和小于其余两杆的长度之和，最短杆为机架，这个机构叫__ 机构.12．平面连杆机构急回特性系数Ｋ____１时，机构有急回特性。
13．以滑块为主动件的曲柄滑块机构有____个止点位置.14．凸轮机构主要由、、和三个基本构件组成。
15．盘形凸轮的基圆,是指以凸轮的轮廓的值为半径所作的圆。
16 .在凸轮机构中，从动件的运动规律完全由来决定。
17．据凸轮的形状，凸轮可分为凸轮、凸轮和移动凸轮。
机械设计基础习题集(附解答)
.目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。
2. 简述机械的基本含义。
3. 简述构件和零件的区别与联系。
4. 简述“机械运动”的基本含义。
5. 简述“机械设计基础”课程的主要研究对象和内容。
6. 简述“机械设计基础”课程在专业学习中的性质。
【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。
3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。
4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。
研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。
6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。
因此，“机械设计基础”是课程体系中的一门专业技术基础课程。
平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。
机械设计基础试题及答案
A卷一、简答与名词解释(每题5分，共70分)1. 简述机构与机器的异同及其相互关系答. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 简述“机械运动”的基本含义答. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
3. 机构中的运动副具有哪些必要条件？答. 三个条件：①两个构件；②直接接触；③相对运动。
4. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？答. 使机构具有确定运动所需输入的独立运动参数的数目称机构自由度。
平面自由构件的自由度为3。
5. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？答. 机构具有确定运动条件：自由度＝原动件数目。
原动件数目<自由度，构件运动不确定；原动件数目>自由度，机构无法运动甚至构件破坏。
6. 铰链四杆机构有哪几种基本型式？答. 三种基本型式：曲柄摇杆机构、双曲柄机构和双摇杆机构。
7. 何谓连杆机构的压力角、传动角？它们的大小对连杆机构的工作有何影响？以曲柄为原动件的偏置曲柄滑块机构的最小传动角minγ发生在什么位置？答. 压力角α：机构输出构件（从动件）上作用力方向与力作用点速度方向所夹之锐角；传动角γ：压力角的余角。
α＋γ≡900。
压力角（传动角）越小（越大），机构传力性能越好。
偏置曲柄滑块机构的最小传动角γmin发生在曲柄与滑块移动导路垂直的位置8. 什么是凸轮实际轮廓的变尖现象和从动件（推杆）运动的失真现象？它对凸轮机构的工作有何影响？如何加以避免？答. 对于盘形凸轮，当外凸部分的理论轮廓曲率半径ρ与滚子半径rT 相等时：ρ=rT，凸轮实际轮廓变尖（实际轮廓曲率半径ρ’=0）。
在机构运动过程中，该处轮廓易磨损变形，导致从动件运动规律失真。
机械设计基础题库
机械设计基础题库1. 机械设计概论1.什么是机械设计？2.机械设计的基本原理和方法有哪些？3.机械设计的重要性是什么？2. 材料力学4.什么是材料力学？5.弹性力学和塑性力学的区别是什么？6.材料的拉伸和压缩试验是用来做什么的？3. 机械零件设计7.设计一副钳子的步骤是什么？8.如何选择合适的材料用于机械零件设计？9.机械零件的装配和拆卸方法有哪些？4. 机械传动与控制10.机械传动的种类有哪些？11.机械传动系统的设计流程是什么？12.在机械传动系统中，齿轮传动和链传动的优缺点是什么？13.机械控制系统的基本原理是什么？5. 机械加工与制造工艺14.什么是机械加工？15.机加工的基本工艺有哪些？16.机加工中常用的刀具有哪些？17.什么是数控机床？它的优点是什么？6. 机械装配与检测18.机械装配的步骤有哪些？19.机械装配过程中常见的问题和解决方法有哪些？20.机械装配后如何进行检测和调试？7. 机械设计软件与计算机辅助设计21.常用的机械设计软件有哪些？22.机械设计软件在机械设计中的作用是什么？23.什么是计算机辅助设计？它的优势有哪些？8. 机械设计中的安全与环保24.机械设计中需要考虑哪些安全因素？25.如何进行机械设计中的环境影响评估？26.在机械设计中如何提高能源利用效率和环境友好性？9. 机械设计中的创新与发展27.机械设计中的创新方法和途径有哪些？28.机械设计中的可持续发展是什么意思？29.机械设计领域的未来发展趋势是什么？10. 机械设计案例分析30.选择一个实际的机械设计案例进行分析和评价。
以上是关于机械设计基础的题库，通过对这些问题的研究和学习，可以更好地理解机械设计的基本原理和方法，并在实际应用中做出更好的设计决策。
希望这些问题能够对你有所帮助！。
机械设计基础习题集及参考答案
机械设计基础习题集及参考答案机械设计基础习题集及参考答案Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】机械设计基础习题集及参考答案⼀、判断题（正确 T，错误 F）1. 构件是机械中独⽴制造的单元。
（）2. 能实现确定的相对运动，⼜能做有⽤功或完成能量形式转换的机械称为机器。
（）3. 机构是由构件组成的，构件是机构中每个作整体相对运动的单元体。
（）4. 所有构件⼀定都是由两个以上零件组成的。
（）⼆、单项选择题1. 如图所⽰，内燃机连杆中的连杆体1是（）。
A 机构B 零件C 部件D 构件2. ⼀部机器⼀般由原动机、传动部分、⼯作机及控制部分组成，本课程主要研究（）。
A 原动机B 传动部分C ⼯作机D 控制部分三、填空题1. 构件是机械的运动单元体，零件是机械的______单元体。
2. 机械是______和______的总称。
参考答案⼀、判断题（正确 T，错误 F）1. F2. T3. T4. F⼆、单项选择题1. B2. B三、填空题1. 制造2. 机构机器第⼀章平⾯机构的⾃由度⼀、判断题（正确 T，错误 F）1. 两构件通过点或线接触组成的运动副为低副。
（）2. 机械运动简图是⽤来表⽰机械结构的简单图形。
（）3. 两构件⽤平⾯低副联接时相对⾃由度为1。
（）4. 将构件⽤运动副联接成具有确定运动的机构的条件是⾃由度数为1。
（）5. 运动副是两构件之间具有相对运动的联接。
（）6. 对独⽴运动所加的限制称为约束。
（）7. 由于虚约束在计算机构⾃由度时应将其去掉，故设计机构时应尽量避免出现虚约束（）8. 在⼀个确定运动的机构中，计算⾃由度时主动件只能有⼀个。
（）⼆、单项选择题1. 两构件通过（）接触组成的运动副称为⾼副。
A ⾯B 点或线C 点或⾯D ⾯或线2. ⼀般情况下，门与门框之间存在两个铰链，这属于（）。
A 复合铰链B 局部⾃由度C 虚约束D 机构⾃由度3. 平⾯机构具有确定运动的条件是其⾃由度数等于（）数。

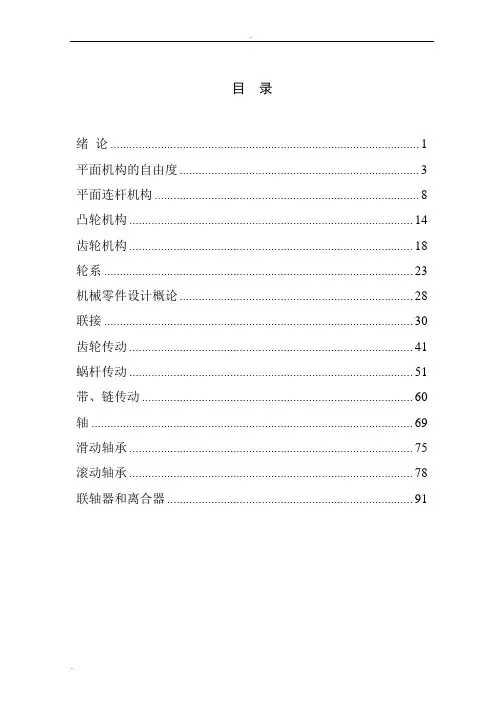

机械设计基础习题集(附解答)
目录绪论 (1)平面机构的自由度 (3)平面连杆机构 (8)凸轮机构 (14)齿轮机构 (18)轮系 (23)机械零件设计概论 (28)联接 (30)齿轮传动 (41)蜗杆传动 (51)带、链传动 (60)轴 (69)滑动轴承 (75)滚动轴承 (78)联轴器和离合器 (91)绪论1. 简述机构与机器的异同及其相互关系。
2. 简述机械的基本含义。
3. 简述构件和零件的区别与联系。
4. 简述“机械运动”的基本含义。
5. 简述“机械设计基础”课程的主要研究对象和内容。
6. 简述“机械设计基础”课程在专业学习中的性质。
【参考答案】1. 共同点：①人为的实物组合体；②各组成部分之间具有确定的相对运动；不同点：机器的主要功能是做有用功、变换能量或传递能量、物料、信息等；机构的主要功能是传递运动和力、或变换运动形式。
相互关系：机器一般由一个或若干个机构组合而成。
2. 从结构和运动的角度看，机构和机器是相同的，一般统称为机械。
3. 构件是机械中的运动单元，零件是机械中的制造单元；构件是由一个或若干个零件刚性组合而成。
4. 所谓“机械运动”是指宏观的、有确定规律的刚体运动。
5. 研究对象：常用机构（平面连杆机构、凸轮机构、齿轮机构等）和通用零（部）件（螺栓、键、齿轮、带、链、轴、轴承、联轴器、离合器等）。
研究内容：机构的组成及其工作原理、结构分析、运动分析等；零（部）件结构、设计计算、类型选择、使用维护等。
6. “机械设计基础”课程着重研究各类机械中的共性问题，为进一步深入研究各种专门机械奠定基础；同时，“机械设计基础”课程的学习又涉及到高等数学、机械制图、工程力学、工程材料以及机械制造基础等知识的综合运用。
因此，“机械设计基础”是课程体系中的一门专业技术基础课程。
平面机构的自由度1. 什么是机构中的原动件、从动件、输出构件和机架？2. 机构中的运动副具有哪些必要条件？3. 运动副是如何进行分类的？4. 平面低副有哪两种类型？5. 简述机构运动简图的主要作用，它能表示出原机构哪些方面的特征？6. 机构自由度的定义是什么？一个平面自由构件的自由度为多少？7. 平面运动副中，低副和高副各引入几个约束？8. 机构具有确定运动的条件是什么？当机构的原动件数少于或多于机构的自由度时，机构的运动将发生什么情况？9. 运动链和机构关系如何？10. 画出下列机构的示意图，并计算其自由度。
机械设计基础考试题库及答案
机械设计基础考试题库及答案一、单项选择题1. 机械设计中，通常所说的“三传”指的是（）。
A. 传动、传递、传递B. 传递、传动、传递C. 传动、传动、传递D. 传递、传递、传动答案：C2. 机械设计中，齿轮传动的主要失效形式是（）。
A. 疲劳点蚀B. 塑性变形C. 磨损D. 断裂答案：A3. 机械设计中，滚动轴承的基本额定寿命是指（）。
A. 轴承在额定动载荷下工作时，其内部材料发生疲劳破坏前所转过的转数B. 轴承在额定静载荷下工作时，其内部材料发生疲劳破坏前所转过的转数C. 轴承在额定动载荷下工作时，其内部材料发生塑性变形前所转过的转数D. 轴承在额定静载荷下工作时，其内部材料发生塑性变形前所转过的转数答案：A4. 机械设计中，轴的强度校核通常采用（）。
A. 静强度校核B. 疲劳强度校核C. 冲击强度校核D. 振动强度校核答案：B5. 机械设计中，联轴器的主要作用是（）。
A. 连接轴和轴上零件B. 传递扭矩C. 补偿轴向、径向和角向误差D. 所有上述选项答案：D二、多项选择题6. 机械设计中，下列哪些因素会影响齿轮的寿命（）。
A. 材料B. 热处理C. 润滑D. 载荷答案：ABCD7. 机械设计中，下列哪些因素会影响轴承的寿命（）。
A. 轴承材料B. 轴承精度C. 轴承安装D. 轴承润滑答案：ABCD8. 机械设计中，下列哪些因素会影响轴的强度（）。
A. 轴的材料B. 轴的尺寸C. 轴的表面处理D. 轴的载荷答案：ABCD三、判断题9. 机械设计中，齿轮的齿面硬度越高，其承载能力越大。
（）答案：正确10. 机械设计中，滚动轴承的预紧程度越大，其刚度越高。
（）答案：正确四、简答题11. 简述机械设计中，为什么要进行强度校核？答案：强度校核是为了保证机械零件在工作过程中不会因为材料强度不足而发生破坏。
通过强度校核，可以确保零件在预期的使用寿命内安全、可靠地工作，避免因零件失效导致的设备故障和安全事故。
