应用CAXACAD绘制正等轴测图的方法与技巧
轴测图画法CAD画法
等轴测图的画法一、目的和要求（一）掌握等轴测图绘图环境的设置。
（二）掌握等轴测图作图面的转换方法。
（三）掌握等轴测图的作图方法。
二、上机准备（一）复习草图设置对话框中有关内容的设置。
三、上机操作（一）新建文件：创建新图形→使用样板文件→浏览→打开自己创建的样板文件。
（二）设置对象捕捉：工具菜单→草图设置→对象捕捉→全部选择→确定，按下状态栏中的对象捕捉和对象追踪按钮。
（三）将栅格捕捉设置为等轴测捕捉：方法1. 状态栏→捕捉→右键→设置→捕捉和栅格→捕捉类型和样式→选择等轴测捕捉→确定。
方法2.工具菜单→打开草图对话框→捕捉和栅格→捕捉类型和样式→选择等轴测4．绘图工具栏单击椭圆，在命令行输入i，在右面图中上拾取图线中点作为圆心，绘制一个半径为30的等轴测圆。
同理绘下表面的圆。
5．调用修剪命令清除多余图线。
（二）图4-2轴测投影绘图步骤1．在轴测投影绘图模式下打开正交，按F5切换到右轴测面，根据图中所给尺寸画U形块前表面的投影，复制前表面沿宽度方向移动59，用修剪命令清除多余图线，如图1所示2．根据图中尺寸画底板的轴测投影3．根据图中所给尺寸画竖板的轴测投影，（竖板高70，宽26，长48），再画竖板左上圆角的投影，复制竖板的前表面完成如图所示竖板的绘图过程。
4．调用移动命令将三块已画好的物体组合在一起。
5．局部放大如图5所示，复制前表面的半圆图线与竖板前表面的右侧图线对齐6．局部放大图6补上图中所漏图线。
7．调用修剪及删除命令去除多余图线，整理完成全图。
五．绘图练习（一）根据图4-3，4-4，4-5，4-6所给尺寸画轴测图。
作图要点：熟练掌握用Ｆ５切换轴测面的方法以及画正等轴测椭圆的方法。
图4-5图4-3图4-6（二）如图4-7所示绘制物体的轴测图。
1．画圆柱的正等轴测图，在圆柱中心作一条长27的定位线，如图2所示。
2．画图中右边板的投影，如图1所示。
3．调用移动命令，将图中的A 与B 点对齐，清除多余图线如图3所示。

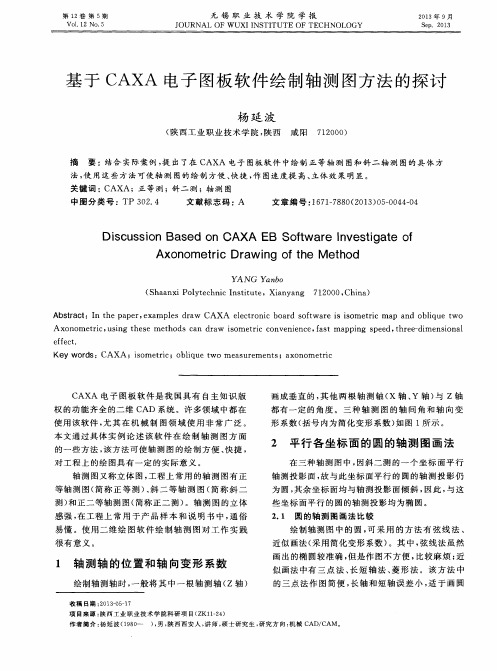

基于CAXA电子图板软件绘制轴测图方法的探讨
画成 垂 直 的 ， 其 他 两 根 轴测 轴 （ Ｘ轴 、 Ｙ轴 ） 与 Ｚ轴 都有 一 定 的角 度 。三 种 轴 测 图 的轴 间 角 和 轴 向变 形 系数 （ 括号 内为简化 变形 系数 ） 如图 １ 所示 。
使用 该 软件 ， 尤 其 在 机 械 制 图领 域 使 用 非 常 广 泛 。
ｅ ｆ ｆ ｅ ｃ ｔ ． Ｋｅｙ ｗｏ ｒ ｄ ｓ： ＣＡ Ｘ Ａ ； ｉ ｓ ｏ ｍｅ ｔ ｒ ｉ ｃ；ｏｂ ｎ ｔ ｓ；ａ ｘｏ ｎｏ ｍｅ ｔ ｒ ｉ ｃ
Ｃ ＡＸＡ 电 子 图板 软 件 是我 国具 有 自主知 识 版 权 的功 能齐全 的二维 Ｃ ＡＤ系 统 。许 多 领域 中都 在
本 文通 过具 体 实 例论 述 该 软 件 在 绘 制 轴 测 图方 面
的一些 方法 ， 该 方法 可使 轴测 图的绘 制 方便 、 快捷 ， 对 工程 上 的绘 图具 有一 定 的实 际意义 。
２ 平 行 各 坐 标 面 的 圆 的 轴 测 图 画 法
在三 种轴 测 图 中 ， 因斜－ －８ ４ 的一 个 坐标 面 平 行
2平行各坐标面的圆的轴测图画法在三种轴测图中因斜二测的一个坐标面平行轴测投影面故与此坐标面平行的圆的轴测投影仍为圆其余坐标面均与轴测投影面倾斜因此与这些坐标面平行的圆的轴测投影均为椭圆
第 １ ２卷 第 ５期
Ｖ０ Ｉ ＿ １ ２ Ｎｏ ．５
无 锡 职 业 技 术 学 院 学 报
Ｊ ０Ｕ ＲＮＡＬ ＯＦ Ｗ ＵＸＩ Ｉ ＮＳ ＴＩ ＴＵＴＥ ＯＦ ＴＥ ＣＨ ＮＯＬＯＧＹ
Ｄｉ ｓ ｃ ｕ ｓ ｓ ｉ ｏ ｎ Ｂａ ｓ ｅ ｄ ｏ ｎ ＣＡＸＡ ＥＢ Ｓｏ ｆ ｔ ｗａ ｒ ｅ Ｉ ｎ ｖ ｅ ｓ ｔ ｉ ｇ ａ ｔ ｅ ｏ ｆ Ａｘ ｏ ｎ ｏ ｍｅ ｔ ｒ ｉ ｃ Ｄｒ ａ ｗｉ ｎ ｇ ｏ ｆ ｔ ｈ ｅ Ｍｅ ｔ ｈ ｏ ｄ
正等测轴测图的画法ppt课件
25
Z O
Y
14
步骤2
Z
Z
18
10
25
16
8
X
36
OOO X20Y XY
正等测轴测图的画法
16
Z O
Y
15
完成
18
10
25
36
16
8
20
正等测轴测图的画法
16
（2） 叠加法
例1：已知三视图，画正等轴测图。
正等测轴测图的画法
17
例2
24 Z 6
步骤1
Z 6
28
20
8
Y
X
32
O
O
X
O
24
X
Y
正等测轴测图的画法
正等测轴测图的画法
7
（一） 平面立体正等测轴测图的画法
正等测轴测图的画法
8
（二） 曲面立体正等测轴测图的画法
1、平行H面的圆的画法：四心圆法
Zo4
o2
o3
o5
正等测轴测图的画法
9
2. 圆柱体的正等测图的画法
正等测轴测图的画法
10
3. 圆角的正等测图的画法
O'
X' O1
Z' O
Z1 X
Y
X1
Y1 Z1 X1
（2）能熟练地根据实物或投影图绘制物体的正等 轴测图。
六、作业：习题集P26
正等测轴测图的画法
22
Z O
Y
18
步骤2
24 Z
Z
6
6
28
20
8
Y
X
32
O
O
X
《AutoCAD机械绘图课件》课件——3-10-1正等轴测图的画法
加强肋板
底板 ：圆角 长方体
理解轴测图的基本概念，掌握基本体轴测图的画法就能画出轴承座的立体图
情景引入
缺点：缺乏立 体感直观性
优点：完整准确的表达 物体形状且度量性好
优点：立体感 强直观性好
自主探究
探究任务 1.看一看轴测图的形成过程 2.观察图形找一找 坐标轴、轴测轴、轴间角和轴向伸缩系数
3.对比轴测图和实物模型 总结轴测图的投影特性
轴测图的基本知识
坐标轴
物体上 OX， OY， OZ
轴测轴
投影面上 O1X1，O1Y1，O1Z1
轴间角
轴 向
伸
X1O1Y1， X1O1Z1， Y1O1Z1
缩 系
数
轴测投影的特性
（1）平行性 物体上相互平行的线段，其轴测投影也相互平行；与
坐标轴平行的线段，其轴测投影必平行于相应的轴测轴。
（2）定比性 物体上的轴向线段（平行于坐标轴的线段），其轴测投影
形成过程
基本术语
轴测图的投影特性
合作探究
正等轴测图的 轴间角和轴向伸缩系数
正等轴测图的画法
坐标法
切割法
方箱法
发展深化
已知六棱柱的三视图，画出正等轴测图。
X/
O/
Z/ d 1 X 3 OY 4
2
Ⅳ Ⅰ
Ⅲ
Ⅱ
六棱柱的作图步骤
作图步骤：
⑴在视图上建立空间直角坐标系； ⑵根据直角坐标系绘出相应的轴测轴； ⑶根据视图上的尺寸绘出正六棱柱上顶面的轴测图； ⑷根据视图上的尺寸绘出各棱线的轴测图，完成下底面； ⑸检查、加深。
a
X1
Y1
Y
整理提高
作图步骤 ⑴在视图上建立空间直角坐标系； ⑵根据直角坐标系绘出相应的轴测轴； ⑶根据视图上的尺寸绘出下面长方体的轴测图； ⑷根据视图上的尺寸绘出上面长方体的轴测图 ⑸检查、加深。
完美掌握CAD中的等轴测投影技术
完美掌握CAD中的等轴测投影技术CAD软件是现代工程设计与制图领域中不可或缺的工具，而等轴测投影技术又是CAD软件中重要的一部分。
等轴测投影可以帮助我们以三维的方式呈现二维图形，使得设计师和工程师能够更好地理解和表达产品的形态和尺寸。
在本文中，我们将重点介绍一些与等轴测投影相关的技巧和方法。
第一，明确投影方式。
在CAD软件中，我们通常可以选择三种等轴测投影方式，即等角、等切和等距。
等角投影以60度为方向的等边三角形为基础，使得视觉效果较为逼真，但可能会造成尺寸变形。
等切投影以45度为方向的等腰直角三角形为基础，保持了尺寸的准确性，但视觉效果不如等角投影。
等距投影在三个方向上都以1：1的尺度进行投影，既保持了准确性又具有较好的视觉效果。
根据实际需要选择适合的投影方式。
第二，合理设置图形显示。
在进行等轴测投影时，我们需要合理设置CAD软件中的图形显示方式，以保证投影效果的清晰度和准确性。
可以通过调整图层、线型和线宽等参数进行设置。
通过将底图显示为灰色，将投影线显示为黑色，可以更好地区分底图和投影线。
第三，利用尺寸标注。
等轴测投影的主要目的是为了更好地表达产品的形态和尺寸。
因此，合理利用尺寸标注功能可以使得设计师和工程师更好地理解和分析产品的尺寸关系。
在CAD软件中，我们可以通过调用尺寸标注工具，在需要标注的尺寸位置点击鼠标，软件会自动显示尺寸数值。
在标注尺寸时，要注意选择合适的标注位置和标注样式，以便于读者的阅读和理解。
第四，掌握旋转和缩放技巧。
等轴测投影需要我们在3D空间中进行投影调整，因此，熟练运用CAD软件中的旋转和缩放功能是必不可少的。
通过旋转可以调整视角以便更好地观察和分析产品。
通过缩放可以调整投影尺寸，使其符合实际要求。
在使用旋转和缩放功能时，要注意保持投影的准确性和一致性。
第五，灵活运用剖视功能。
在进行等轴测投影时，有时候我们需要展示产品的内部结构和细节。
这时，灵活运用CAD软件中的剖视功能是非常重要的。
《CAD轴测图画法》课件
轴测图的绘制步骤
确定坐标轴
首先确定三个互相垂直的 坐标轴，通常选择X、Y 、Z轴。
标注尺寸
根据需要标注物体的尺寸 和比例。
绘制基面
在图纸上绘制一个水平面 作为基面，该基面与X、 Y轴相交。
绘制物体
添加细节
根据需要添加物体的细节 ，如孔、槽等。
根据物体的实际形状，沿 基面绘制物体的轮廓。
Part
04
CAD轴测图的常见问题与解 决方案
问题一：如何保证轴测图的准确性？
精确测量
VS
在绘制CAD轴测图时，需要使用精确 的测量工具和绘图软件，确保绘制的 轴测图与实际物体尺寸一致。同时， 在绘制过程中，需要不断进行校准和 修正，以确保轴测图的准确性。
问题一：如何保证轴测图的准确性？
参考原图
轴测图的绘制技巧
选择合适的角度
选择合适的角度进行绘制 ，以便更好地表达物体的 形状和特征。
注意细节
在绘制过程中注意细节的 处理，如线条的粗细、曲 线的平滑度等。
掌握比例
掌握好物体各部分的比例 关系，以便更好地表达物 体的真实形状。
Part
03
CAD轴测图的实例演示
实例一：简单物体的轴测图绘制
总结词：基础入门
详细描述：通过绘制简单的物体，如立方体、圆柱体等，介绍轴测图的基本概念 和绘制方法，为初学者打下基础。
实例二：复杂物体的轴测图绘制
总结词：进阶技巧
详细描述：针对复杂物体，如组合体、曲面体等，介绍如何运用轴测图技巧进行绘制，提高作图效率 。
实例三：组合物体的轴测图绘制
总结词：综合应用
详细描述：通过绘制多个物体的组合体，展示轴测图在实际工程设计中的应用，培养综合运用能力。
4.机械制图及CAD基础—正等轴测图的画法
p
O1B1= q OB
O1C1 = r OC
坐标轴 OX， OY， OZ 轴测轴 O1X1，O1Y1， O轴1间Z1角 X1O1Y1， X1O1Z1， Y1O1Z1
X轴轴向伸缩系数
Y轴轴向伸缩系数
Z轴轴向伸缩系数
轴测投影的种类
正轴测投影
轴测投影
斜轴测投影
正等轴测图 p = q = r 正二轴测图 p = r q 正三轴测图 p q r
之比值，在轴测图上保持不变； 3.立体上平行于轴测投影面的直线和平面，在轴
测图上反映实长和实形。
二、轴测投影的轴间角和轴向伸缩系数
建立在物体上的坐标轴在投影面上的投 影叫做轴测轴。
轴测轴间的夹角叫做轴间角。
各轴测轴的度量单位与相应空间坐 标轴的度量单位之比称为叫做轴向伸缩 系数。
O1A1 OA
=
例2：试画出图所示的正等轴测图。
切割法
步骤一：
步骤二：
步骤三：
完成
第4章 轴 测 图
4-1 轴测投影的基本知识 4-2 正等轴测图的画法
4-1 轴测投影的基本知识

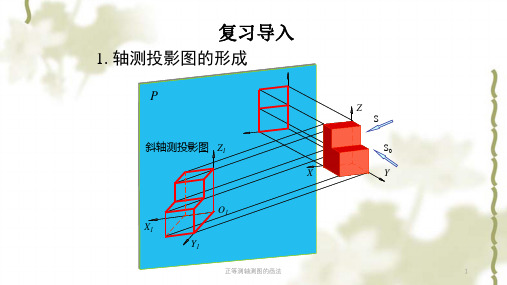

一、轴测图的形成和投影特性
轴测图：将物体连同其参考直角坐标系，沿不平行
于任一坐标面的方向，用平行投影法将其投射在单一 投影面上，所得到的具有立体感的图形。
特性：1.立体上互相平行的线段，在轴测图上仍互
相平行； 2.立体上两平行线段或同一直线上的两线段 长度
斜等轴测图 p = q = r 斜二轴测图 p = r q 斜三轴测图 p q r
正轴测图的画法
一、正等轴测图的形成、 轴间角和伸缩系数
轴向伸缩系数： p = q = r = 0.82 简化轴向伸缩系数： p=q=r=1
第九讲 画正等轴测图及标注尺寸
第九讲画正等轴测图及标注尺寸
画正等轴测图
一、设置
栅格—设置—捕捉和栅格—等轴测捕捉
二、画正等轴测图
长、宽、高三个基本方向会自动指行
三、画正等测椭圆
椭圆—（按F5调整椭圆视图方向）—等轴测图（I）—输I— 左击圆心位置—输半径—
轴测图上标注尺寸
一、一般标注尺寸（按视图标注）
用对齐标注，分别标注长宽高所有尺寸（这时尺寸界线和数字不正）
二、引线标注（如标注圆直径和半径）
标注—引线(或命令输Le— )—S — —附着—选最后一行加下划线—确定—指定第一个引线点（箭头处）—左击—指定下一点—左击—指定下一点（与第二点水平）—左击—（文字宽度0）— —输字母、数字等（如4×φ8，即输4×%%C8）
三、改变尺寸界线的方向
标注—倾斜—（选择对象）选一个方向如长度方向的所有尺寸— —
（输入倾斜角度）（一般长度方向-30，宽30，高30）—
或在轴测图旁画线：（长度方向作竖线∣，宽作X轴向╱，高作X轴向╱或Y轴向╲）
四、改变数字的方向
1.文字样式管理器（或格式—文字样式）—新建—（样式名）30—确定—（倾斜角度）30
—应用—关闭
同上：再新建—（样式名）-30—确定—（倾斜角度）-30—应用—关闭
2.选中所有长度方向的尺寸—文字样式控制下拉—选30或-30——（观察效果）
3.宽度、高度方向同上
五、微调
调整尺寸线和数字的位置
选中尺寸—右击—标注文字位置—……（移动）
第十讲画零件图
以习题集P82 或P108为例
综合应用前面所学的知识
★双击鼠标滚轮，所有图形都显示在屏幕内
【学生练习】
完成CAD练习(3)。
(完整版)CAD轴测图实用技巧
技巧：1。
轴测图里的螺纹是要阵列才能画出来不过先要设置成轴测视图,请按照这个步骤来，右击设置捕捉，在里面找到轴测视图打勾,然后关闭图上就会出现一个叉字形,F5就是切换方向的这时访就可以用”el”命令画图了2。
如果捕捉角度是 0，那么等轴测平面的轴是 30 度、90 度和 150 度.将捕捉样式设置为“等轴测”后，可以在三个平面中的任一个平面上工作，每个平面都有一对关联轴:左平面。
捕捉和栅格沿 90 和 150 度轴对齐。
上平面。
捕捉和栅格沿 30 和 150 度轴对齐。
右平面.捕捉和栅格沿 30 和 90 度轴对齐.选择三个等轴测平面之一将导致“正交”和十字光标沿相应的等轴测轴对齐。
例如，打开“正交"时,指定点将沿正在上面绘图的模拟平面对齐。
因此，可以先绘制上平面，然后切换到左平面绘制另一侧,接着再切换到右平面完成图形。
3.在轴测图里面```你输入命令ucs-—v这时候十字光标从以前的三维状态改成了二维状态,这时候你就可以标注了，不过标注的数值要改``因为在这中状态下标注都是不准确的``4. 轴测图是平面图不是立体图,只是视觉效果是立体的!标注和2维平面图标住一样!只是标住后对尺寸界线要旋转(打开正交就能很方便的旋转到你要的角度）,不然标注会有角度差!QQ:4398967,不会再问我。
-—-——风力花下5。
三维中画好后消隐就是轴测图了6. 输入UCS 回车输入X 回车（将坐标轴沿按X轴旋转)输入90(指定旋转角度)回车新生成的坐标的XY平面就是旧坐标的X-Z平面了此时做圆（圆即可,不必做椭圆）, 就在当前坐标XY面上做, 当然也就是修改坐标以前的XZ面了被画完以后输入UCS 再按两次回车将坐标恢复到默认坐标,完成。
关于轴侧图画圆:1。
启动轴侧环境：右键对象捕捉/设置,打开草图设置工具栏；点极轴追踪,设置增量角为30度；点捕捉和删格，设置为等轴侧捕捉;确定，关闭。
2。
点椭圆命令，选择等轴侧圆选项（I)回车；选择圆心...。
等轴测图cad
三、圆的轴测投影的绘制
1.命令调用方式：单击绘图工具栏上的“椭圆”命 令按钮
2.具体操作： （1）指定椭圆轴的端点或[圆弧（A）/中心点（C
）/等轴测圆（C）] ：I ↙ （2）指定等轴测圆的圆心：输入圆的圆心坐标 （3）指定等轴测圆的半径或[直径（D）]：指定圆
的半径
四、圆弧的轴测投影的绘制 绘制方法：绘制一个完整的椭圆，然后
等轴测图
回顾引入：
学习目标：
1、正确进行等轴测模式的设置； 2、掌握直线、圆及圆弧的等轴测图的画法； 3、熟练地在轴测图中复制对象、书写文字。
一、等轴测模式的设置
1.菜单方式：【工具】→【草图设置】 2.图标方式：在状态栏任意图标上单击右键，
选“设置”选项，这时弹出“草图设置”对话 框，在 “捕捉与栅格” 选项卡中的“捕捉 类型和样式” 选项组中勾选“等轴测捕捉” 选项 ，然后单击“确定”按钮。
二、在轴测模式下直线的绘制
1.使用相对极坐标绘制直线：如果所绘制 的直线与X轴平行，则输入的极坐标角度为 30°或210°；如果所绘制的直线与Y轴平行， 则输入的极坐标角度为150°或－30°；如果 所绘制的直线与Z轴平行，则输入的极坐标角 度为90°或－90°。
2.在正交模式下绘制直线：在轴测模式下 打开正交模式，所绘制的直线会自动与当前轴 测面的某一轴测轴方向平行。
七、在轴测图中书写文字 在轴测图中书写文字，为了文字外观与
轴测图协调，更具有立体感，通常使文字倾 斜一定的角度，并且使文字旋转一定的角度 使基线平行于轴测线。
小试身手：
总结拓展：
谢 谢！
使用“修剪”或“打断”命令，去掉不需要 的部分。
五、在轴测图中复制对象 轴测图执行“复制”命令时，指定的
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
应用CAXACAD绘制正等轴测图的方法与技巧
作者：崔兆华叶录京
来源：《汽车世界·车辆工程技术（上）》2019年第04期
摘要：CAXA CAD没有类似AutoCAD绘制轴测图功能模块，但可通过极坐标和角度旋转实现轴测图的绘制和标注。
本文以正六棱柱和圆柱体为例，介绍应用CAXA CAD绘制正等轴测图的方法和技巧，供读者参考。
关键词：CAXA CAD;正等轴测图;极坐标;角度旋转
1 引言
CAXA CAD很多绘图功能符合中国人的绘图习惯，用户越来越多，但由于软件开发思路，CAXD CAD不具备轴测图绘制模块，用户大多应用CAXA CAD绘制平面图，应用其他软件（如AutoCAD）绘制轴测图。
笔者根据CAXA CAD提供的极坐标以及尺寸标注中的角度旋转功能实现了轴测图绘制与标注，现以正六棱柱和圆柱体为例，介绍应用CAXA CAD绘制正等轴测图的方法和技巧，供读者参考。
2 应用CAXA CAD绘制正等轴测图的方法和技巧
常用轴测图的绘制方法是坐标法和切割法。
坐标法是先沿坐标轴方向确定各顶点的轴测投影，然后连接有关各点形成物体轴测图;坐标法主要应用于基本体和结构定位。
而对于切割型物体则是在用坐标法画出基本体基础上，按切割顺序用切割法完成轴测图。
2.1 绘制正六棱柱正等轴测图
图1所示为正六棱柱主视图和俯视图，参照图中所示尺寸，应用极坐标法绘制正六棱柱的正等轴测图，具体操作步骤如下：
（1）应用“两点线”命令，以O点为起点，绘制长为15mm的铅垂线OA，如图2所示;继续应用“两点线”命令，以O点为起点，用相对极坐标@20<30确定终点B，来绘制线段OB;用相同的方法，绘制出线段OC、OE、OF，C点相对O点的相对极坐标为@20<210，E点相对O 点的相对极坐标为@17.32<-30，F点相对O点的相对极坐标为@17.32<150。
提示：也可以应用“角度线”命令绘制BC和EF，BC与X轴正方向夹角为30°，EF与X 轴正方向夹角为150°（或﹣30°）。
（2）应用“两点线”命令，绘制图3中的GH和IJ，G点相对E点的相对极坐标为
@10<210，H点相对E点的相对极坐标为@10<30，I点相对F点的相对极坐标为@10<210，J 点相对F点的相对极坐标为@10<30。
（3）应用“两点线”命令，通过拾取端点绘制GC、CI、JB、BH，如图4所示。
技巧：用相对极坐标绘制与X轴平行的直线，极坐标角度应输入30°（或210°）;与Y轴平行的直线，极坐标角度应输入150°（或﹣30°）;与Z軸平行的直线，极坐标角度应输入90°（或﹣90°）。
绘制不与轴测轴平行的直线，必须先找出直线上的两个点，如图5中的GC、CI、JB、BH。
（4）应用“平移复制”命令，拾取GC、CI、IJ、JB、BH、HG，以O点为第一点、A点为第二点，进行平移复制，结果如图5所示。
用相同的方法，拾取OA进行平移复制，如图6所示。
（5）删除看不到的图线，正六棱柱的正等轴测图绘制完毕，如图7所示。
2.2 绘制圆柱体正等轴测图
绘制如图8所示50mm×50mm圆柱体的正等轴测图。
其绘制方法采用切割法，先应用极坐标法绘制边长为50mm的正方体，然后绘制左侧面的圆的轴测图（应用四心法绘制椭圆），并通过“平移复制”命令，绘制出右侧面的圆的轴测图，最后通过“两点线”命令，绘制出两椭圆的公切线，具体操作步骤如下：
（1）绘制正等轴测图投影坐标系。
根据正等轴测投影简化系数（p=q=r=1）及轴间角（120°），应用“两点线”或“角度线”命令，绘制如图9所示投影坐标系。
（2）绘制正方体的正等轴测图。
应用“两点线”和“平移复制”命令，绘制边长为50mm正方体的正等轴测图，如图10所示。
（3）绘制左侧面的中心线。
应用“平移复制”命令，绘制正方体左侧面的中心线（将平移复制线型改为细点画线），如图11所示。
（4）绘制左侧面上的椭圆。
应用四心法绘制左侧面上的椭圆，如图12所示。
过图12a中的A点与B点作相应直线的的垂直线，交于O1点;以O1为圆心，O1A为半径，绘制AB弧。
按照相同的方法，绘制CD弧（图12b）、DA弧（图12c）和BC弧（图12d）。
（5）绘制右侧面上的椭圆。
应用“平移复制”命令，将左侧面上的椭圆平移复制到右侧面上，如图13所示。
（6）绘制两椭圆的公切线。
应用“两点线”命令，绘制两椭圆的公切线，如图14所示。
注意，绘制公切线时，按空格键，弹出点工具菜单，选择切点。
（7）整理图形。
应用“删除”命令，删除直角坐标系、边长为50mm的正方体的正等轴测图及右侧面上的中心线。
修剪右侧面上看不到的圆弧线，并拉长左侧面上的中心线，如图15所示。
技巧：可将左侧面绘制的椭圆设为图块，今后再绘制圆柱的正等轴测图时，可采用插入图块的方式进行绘制（根据所绘制圆柱体的大小进行缩放）。
3 轴测图的标注
3.1 新建文本样式和标注样式
根据正等轴测图投影坐标系，新建文本倾斜角为“30”和“-30”两种文本样式和标注样式。
3.2 线性尺寸的标注
（1）标注轴测图中的线性尺寸，应采用“对齐”标注，标注的结果如图16所示。
该标注不符合机械制图要求，还需要进行编辑和调整。
（2）选择左侧面宽度标注尺寸50，单击鼠标右键，在弹出的右键菜单中选择“标注编辑”命令，将弹出的立即菜单（图17）中的界限角度“240”改为“210”，并单击鼠标左键确定尺寸位置，结果如图18所示。
将标注样式改为文本倾斜角为“30”的标注样式，结果如图19所示。
（3）按照上述方法，调整长度标注和高度标注。
长度标注中的界限角度由“120”改为“150”，文本倾斜角为“-30”;高度标注中的界限角度由“180”改为“210”，文本倾斜角为“-30”。
结果如图20所示。
3.3 圆与圆弧的标注
标注圆的直径时，应采用“对齐”标注命令进行标注，然后通过“标注编辑”调整“界线角度”，使尺寸线、尺寸界线应分别平行于圆所在轴测面内的轴测轴，最后调整尺寸数字的倾斜角度。
标注圆弧的半径或较小圆的直径时，应采用“半径（或直径）”命令进行标注，然后通过“分解”命令分解所标注的半径或直径，再调整尺寸线长度，并使其通过圆心，最后调整尺寸数字的倾斜角，使之平行于轴测轴，如图21所示。
3.4 角度的标注
标注角度的尺寸线，应画成与该坐标平面相对应的圆弧，角度数字一般水平写在尺寸线的中断处，如图22所示。
角度尺寸线、尺寸界线和角度值一般采用“圆弧”“直线”“文字”命令进行绘制。
4 结束语
本文详细介绍了应用CAXA CAD中的极坐标功能和尺寸标注中的角度旋转实现正等轴测图绘制与标注，为读者提供了一种绘制轴测图的方法和技巧。
参考文献：
[1]北京数码大方科技股份有限公司.CAXA CAD2018用户手册[Z].北京，2017.
[2]中国劳动社会保障出版社.机械制图（第七版）[Z].北京，2018.
作者简介：崔兆华（1971-），男，山东费县人，本科，高级讲师，研究方向：数控编程、CAD软件应用等。
