注塑成型参数表
常用塑料注塑工艺参数
六、聚乙烯（PE）塑料注塑工艺特性与工艺参数的设定
1、吸湿性小(<0.01%)，成型前可不干燥；必要时，可在70～ 80℃下，干燥1～2h。
3、HIPS中可以掺入PS使用。随着PS掺入量的增加，熔体流动 性变好，制品的刚性、表面光洁度提高，但脆性也加大。
4、典型HIPS－－奇美公司的POLYREX®，如PH－88（高冲击级）
的主要加工参数
பைடு நூலகம்
四、ABS塑料注塑工艺特性与工艺参数的设定
1、其结构中有极性基团，所以易吸湿。加工前通常要进行干燥， 以消除制品上因水份而产生的银纹及气泡等缺陷。干燥条件 为：在80～90℃的循环热风干燥器中干燥2～4h。
七、RPVC注塑工艺特性与工艺参数的设定
1、RPVC是典型的热敏性塑料。经过稳定化的RPVC即使在不太高的温度 下如180℃，如果时间很长（如40min以上）仍会导致RPVC严重分解。 所以要严格控制成型温度和物料在料筒中的停留时间。RPVC的成型温度 范围在160～200℃之间。通常为160～190℃,最高不超过200℃；料筒 温度分布通常采用阶梯式设置；喷嘴温度应比料筒末端温度低10～20℃。
设备的温度控制系统应指标准确，反应灵敏；
螺杆长径比可小些，螺杆头部呈尖头；螺杆的压缩比为2～2.5， 螺杆的三段长度可分别设置为40%、40%和20%；
选用孔径的通用喷嘴，并配有加热控温装置；
掌握好清洗料筒的技术；
注意温升程序，并在料筒升温过程中，应密切注意温升情况。
料筒内的物料是否过热，可通过主流道料的表面是否有棕色条纹 来判断。如果主流道的料有棕色条纹，则说明料筒内的塑料已过 热，应立即采取措施，对料筒进行清洗，切不可继续操作；
注塑工艺参数【详细】
在塑料原料、注塑机和模具确定之后，注塑工艺参数的选择和控制是保证制件质量的关键。
需要对注塑计量装置、锁模力、注射压力、注塑周期（注塑时间、保压时间、冷却时间、开合模时间）、料桶温度、模具温度等参数进行设置。
下面对注塑温度、注塑压力、注塑时间和成型周期参数进行介绍。
1．注塑温度注塑温度包括料桶温度、喷嘴温度和模具温度等。
前两个温度主要是影响塑料的塑化和流动，而后一个温度主要是影响塑料的注塑和冷却。
料桶温度料桶温度的选择应保证塑料塑化良好，料桶温度的设定应该考虑塑料原料的特点、注塑机的类型、制品壁厚及形状等客观条件。
喷嘴温度喷嘴温度一般略低于料桶的最高温度，要考虑到熔料温度可以从注塑瞬间发生的摩擦过程中得到提高。
喷嘴温度如果被调得太低，可能会造成冷料堵塞喷嘴孔道，或在成型下一个制品时将冷料带入使制品带有“冷料斑”。
最佳的喷嘴温度和料桶温度，要与其他工艺条件综合来分析，考虑其影响因素，才能确定。
模具温度模具温度对制品的内在性能和表观质量影响很大，是最为关键的参数之一。
模具温度主要由塑料有无结晶性、制品的尺寸与结构、性能要求以及其他工艺条件（熔料温度、注塑速度及注塑压力、模塑周期等）来综合决定。
2．注塑压力注塑模塑过程中的压力包括塑化压力（常称背压）、注塑压力和保压压力，它们直接影响塑料的塑化和制品的质量。
塑化压力（背压）塑化压力是指采用螺杆式注塑机时，螺杆顶部熔料在螺杆转动后退时所受到的压力，这种压力的大小可以通过液压系统中的溢流阀来进行调整。
注塑压力所有注塑机的注塑压力都是以柱塞或螺杆顶部对塑料所施的压力为准的。
注塑压力在注塑成型中所起的主要作用是克服塑料从料桶流向型腔的流动阻力、给予熔料充模的速率以及对熔料进行压实，有利于填充型腔。
注塑压力的选择应该考虑制品的结构和模具的结构、塑料品种、注塑机类型等因素。
保压压力从模腔填满塑料后，继续施加于模腔塑料上的注塑压力，直到浇口完全冷却密封的一段时间内，都要维持一个相当高的压力，这就是保压压力。
常用塑料注塑工艺参数表
常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）2010-06-16 20:02:13| 分类：个人日记| 标签：|字号大中小订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg 为149～150℃；Tf为215～225℃；成型温度为250～310℃； 2、热稳定性较好，并随分子量的增大而提高。
但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。
高温下水分对PC特别有害。
在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。
干燥效果的快速检验法，是在注塑机上采用“对空注射”。
3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。
4、由于粘度高，注射压力较高，一般控制在80～120MPa。
对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。
保压压力为80～100MPa。
5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。
6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）。
PC的典型干燥曲线台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定 1、常用品种及其熔点：q 品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010；尼龙-66/6/610q 熔点：尼龙n系列：尼龙－6 215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46 295 ℃；尼龙－66 255～265℃；尼龙－610 215～223℃；尼龙－1010 200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。
国产注塑机型号及主要技术参数

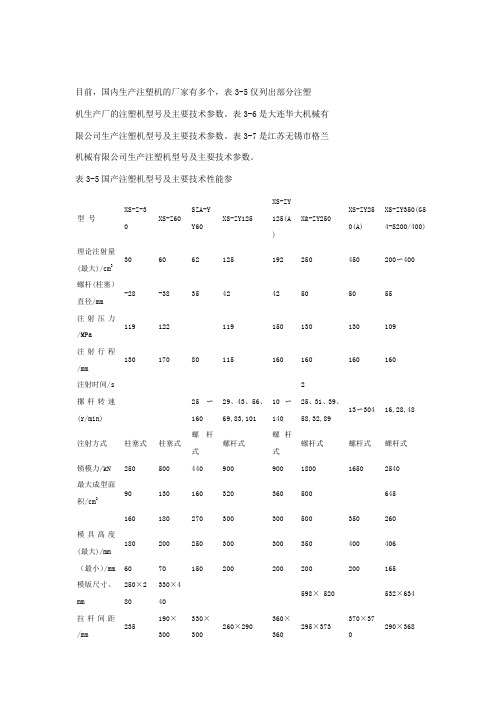

目前，国内生产注塑机的厂家有多个，表3-5仅列出部分注塑机生产厂的注塑机型号及主要技术参数。
表3-6是大连华大机械有限公司生产注塑机型号及主要技术参数。
表3-7是江苏无锡市格兰机械有限公司生产注塑机型号及主要技术参数。
表3-5国产注塑机型号及主要技术性能参型号XS-Z-30XS-Z60SZA-YY60XS-ZY125XS-ZY125(A)X&-ZY250XS-ZY250(A)XS-ZY350(G54-S200/400)理论注射量(最大)/cm3306062125192250450200〜400螺杆(柱塞）直径/mm-28-38354242505055注射压力/MPa119122119150130130109注射行程/mm13017080115160160160160注射时间/s2摞杆转速(r/min)25〜16029、43、56、69,83,10110〜14025、31、39、58,32,8913〜30416,28,48注射方式柱塞式柱塞式螺杆式螺杆式螺杆式螺杆式螺杆式蜾杆式锁模力/kN250500440900900180016502540最大成型面积/cm290130160320360500645160180270300300500350260模具髙度(最大)/mm180200250300300350400406（最小）/mm6070150200200200200165模版尺寸、mm 250×280330×440598× 520532×634拉杆间距/mm 235190×300330×300260×290360×360295×373370×37290×368合模方式肘杆肘杆液压肘杆肘杆液压肘杆肘杆油泵流量/(L/min)5070、1248100J2180J2129、74、26170J2压力/MPa14、电动机功率/kW11151130螺杆驱动功率/kW-40495,5螺杆扭矩/(N•m)加热功率/kW5610外形尺寸/m×0.80××××××0. 75××× 90××电源电压/V380380380380380380380380电源频率/Hz5050505050505050机器质量/t2367型号XS-ZY500ES-ZY500（B)XS-ZY1000XS-ZY1000(A)SZY-2000XS-ZY300XS-ZY4000XS-ZY32000理论注射量(最大)/cm3500538100020002000300040032000螺杆(柱塞)直径/mm656585100110120130250注射压力/MPa10413512112190 0130注射行程/mm200190260280340380注射时间/s34约4约10螺杆转速20\25、32、38、19〜21、27、35、40、21、27、35、40、0〜470〜0~45（r/min）42、50、60、8015245、50、65、8345、50、65、8360注射方式螺杆式螺杆式螺杆式螺杆式螺杆式螺杆式螺杆式螺杆式锁模力/kN 3500200045005500600063001000035000最大成型面积/cm210001000180020002600252038014000模板行程/mm 50056070070075011201103000模具高度（最大)/mm 4507007008001002000(最小)/mm 300240(440)3003005004002501000模板尺寸/mm 700X8501180×11801350×12502650×246拉杆间距/mm 540X440540X440650×550650×550760×700900×801050×9502260×200合模方式肘杆液压特殊液压特殊液压肘杆液压特殊液压特殊液压油泵流量（L/min）200,25148,26200、18、200,25×2、194×,63压力/MPa1414、0,21 . 0电动机功率/kW 223040,,40,40,4045,551423×155、螺杆扭矩加热功率/kW141718,252140外形尺寸/m 6. 50××2. 00× 38××××3. 4311××14××20×3.24×3. 85电源电压/V380380380380380380380380电源频率/Hz5050505050505050机器质量/t1292025375065240型号及主要技术性能参数注：1.理论注射量是指用ps料时的质量。
常用塑料的注塑工艺参数介绍
常用塑料的注塑工艺参数一、高密度聚乙烯〔HDPE〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～60℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力收缩程度较高，需要长时间对制品进行保压，尺寸精度是关键因素，约为注射压力的30％～60％背压5～20MPa〔50～200bar〕；背压太低的地方易造成制品重量和色散不均注射速度对薄壁包装容器需要高注射速度，中等注射速度往往比拟适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为s〕是允许的，只要满足冷却时间结束前就完成塑化过程就可以；螺杆的扭矩要求为低计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆直径预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率 1.2～2.5％；容易扭曲；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；横截面面积相对小，对薄截面制品已足够机器停工时段无需用其它材料进行专门的清洗工作；PE耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀二、聚丙烯〔PP〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔220℃〕区3 220～300℃〔240℃〕区4 220～300℃〔240℃〕区5 220～300℃〔240℃〕喷嘴220～300℃〔240℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度20～70℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕；一些薄壁包装容器除外可到达180MPa (1800bar)保压压力防止制品产生缩壁，需要很长时间对制品进行保压〔约为循环时间的30％〕；约为注射压力的30％～60％背压5～20MPa〔50～200bar〕注射速度对薄壁包装容器需要高的注射速度〔带蓄能器〕；中等注射速度往往比拟适用于其它类的塑料制品螺杆转速高螺杆转速〔线速度为1.3m/s〕是允许的，只要满足冷却时间结束前完成塑化过程就可以计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率 1.2～2.5％；收缩程度高；24h后不会再收缩〔成型后收缩〕浇口系统点式浇口或多点浇口；加热式热流道，保温式热流道，内浇套；浇口位置在制品最厚点，否那么易发生大的缩水机器停工时段无需用其它材料进行专门的清洗工作；PP耐温升料筒设备标准螺杆，标准使用的三段式螺杆；对包装容器类制品，混合段和切变段几何外形特殊〔L：D＝25：1〕，直通喷嘴，止逆阀三、聚苯乙烯〔PS〕料筒温度喂料区30～50℃〔50℃〕区1 160～250℃〔200℃〕区2 200～300℃〔210℃〕区3 220～300℃〔230℃〕区4 220～300℃〔230℃〕区5 220～300℃〔230℃〕喷嘴220～300℃〔230℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度220～280℃料筒恒温220℃模具温度15～50℃注射压力具有很好的流动性能，防止采用过高的注射压力80～140MPa〔800～1400bar〕保压压力注射压力的30％～60％；相对较短的保压时间背压5～10MPa〔50～100bar〕；在背压太低的地方，熔料中易产生气泡〔制品中有灰黑纹路〕注射速度普遍较快，多级注射以制品形状为依据；对薄壁的包装容器应该尽可能快，必要时使用蓄能器螺杆转速高螺杆转速〔最大线速度为s〕是允许的；但为取得好的效果，塑化过程应该缓慢同冷却时间一样计量行程0.5～4D〔最小值～最大值〕；4D的计量行程为熔料提供足够长的驻留时间是很重要的残料量2～8mm，取决于计量行程和螺杆转速预烘干不需要；如果贮藏条件不好，在80℃的温度下烘干1h就可以回收率可到达100％回收收缩率0.3％～0.6％浇口系统点式浇口；加热式热流道，保温式热流道，内浇套；相对较小的横截面为足够机器停工时段无需用其它材料进行专门的清洗工作；PS耐温升料筒设备标准螺杆，直通喷嘴，止逆阀四、聚氯乙烯－未增塑〔PVC－U〕料筒温度喂料区30～50℃〔50℃〕区1 140～160℃〔150℃〕区2 165～180℃〔170℃〕区3 180～210℃〔190℃〕区4 180～210℃〔200℃〕区5 180～210℃〔200℃〕喷嘴180～210℃〔200℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度210～220℃料筒恒温120℃模具温度30～60℃注射压力80～160MPa〔800～1600bar〕保压压力不可设置太高，注射压力的40～60％，以模件和浇口为依据背压鉴于它的热敏感性，正确设置背压是很关键的；螺杆转动摩擦产生的热量〔关闭热量输入控制〕比从料筒加热圈产生的热量更好；背压不超过30MPa〔300bar〕注射速度不要设置太高并小心物料产生剪切效应；制品易产生变性或锐边的地方，应绝对需要多级注射速度螺杆转速使用允许的最低设置，最大速度折合线速度为s；如果必要，延迟塑化以确保在冷却时间长的情况下，计量操作在低螺杆转速时能在冷却时间结束前完成；需要高扭矩并保持均匀计量行程 1.0～残料量应较小：1～5mm，取决于计量行程和螺杆直径；螺杆在安装料筒时确保最小配合预烘干如果贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率0.5％～0.7％浇口系统直浇口，片式浇口或圆片式浇口较好，对小的制品也可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，允许熔料驻流2～3mm，然后像挤出机那样缓慢操作机器；重复操作直到料筒温度降到160℃，然后挤出余料，清空料筒料筒设备硬质PVC螺杆；有些需要料筒有加热圈和冷空气吹气装置；螺杆头有螺槽或没有螺槽，直通喷嘴五、增塑聚氯乙烯〔P－PVC〕料筒温度喂料区30～50℃〔50℃〕区1 140～160℃〔150℃〕区2 150～180℃〔165℃〕区3 160～220℃〔180℃〕区4 160～220℃〔190℃〕区5 160～220℃〔190℃〕喷嘴160～220℃〔200℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1熔料温度200～220℃料筒恒温120℃模具温度30～50℃注射压力80～120MPa〔800～1200bar〕保压压力注射压力的30％～60％背压5～10MPa〔50～100bar〕注射速度为了获得好的外表质量，注射不应该太快〔如果必要，采用多级注射〕螺杆转速设置中等螺杆转速，最大折合线速度为计量行程 1.0～残料量2～6mm，取决于计量行程和螺杆直径预烘干不需要；只有在贮藏条件不好，在70℃的温度下烘干1h就可回收率允许在材料没有热分解的状态下再生利用收缩率1％～2.5％浇口系统对小的制品可采用点式浇口；浇口朝着制品的方向应有圆弧过渡机器停工时段关闭加热，无背压塑化，操作几次挤出循环料筒设备标准螺杆，止逆环，直通喷嘴六、尼龙6〔PA6〕料筒温度喂料区60～90℃〔70℃〕区1 230～240℃〔240℃〕区2 230～240℃〔240℃〕区3 240～250℃〔250℃〕区4 240～250℃〔250℃〕区5 240～250℃〔250℃〕喷嘴230～240℃〔250℃〕括号内的温度建议作为根本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1喂料区和区1的温度是直接影响喂料效率，提高这些温度可使喂料更平均熔料温度240～250℃料筒恒温220℃模具温度60～100℃注射压力100～160MPa〔1000～1600bar〕，如果是加工薄截面长流道制品〔如电线扎带〕，那么需要到达180MPa〔1800bar〕保压压力注射压力的50％；由于材料凝结相对较快，短的保压时间已足够。
常用塑料注塑工艺参数表：
常用塑料注塑工艺参数表：常用塑料注塑工艺参数（2）??2010-06-16 20:02:13|??分类：个人日记 |??标签： |字号大中小?订阅聚甲醛加工参数聚甲醛的成型收缩率聚甲醛的后收缩九、PC注塑工艺特性与工艺参数的设定1、聚集态特性属于无定型塑料，Tg为149～150℃；Tf为215～225℃；成型温度为250～310℃；?2、热稳定性较好，并随分子量的增大而提高。
?但PC高温下遇水易降解，成型时要求水分含量在0.02%以下。
高温下水分对PC特别有害。
在成型前，PC树脂必须进行充分干燥（并且应当充分注意防止干燥过的物料再吸湿）。
干燥效果的快速检验法，是在注塑机上采用“对空注射”。
??3、熔体粘度高，流动性较差，其流动特性接近于牛顿流体，熔体粘度受剪切速率影响较小，而对温度的变化十分敏感，在适宜的成型加工温度范围内调节加工温度，能有效地控制PC的粘度。
4、由于粘度高，注射压力较高，一般控制在80～120MPa。
对于薄壁长流程、形状复杂、浇口尺寸较小的制品，为使熔体顺利、及时充模，注射压力要适当提高至120～150MPa。
保压压力为80～100MPa。
?5、成型时，冷却固化快，为延迟物料冷凝，需控制模温为80～120℃。
6、PC分子主链中有大量苯环，分子链的刚性大，注塑中易产生较大的内应力，使制品开裂或影响制品的尺寸稳定性；（在100℃以上作长时间热处理，它的刚硬性增加，内应力降低）?。
PC的典型干燥曲线?台湾奇美典型牌号加工参数：十、PA及玻纤增强PA注塑工艺特性与工艺参数设定?1、常用品种及其熔点：q??品种：尼龙-66；尼龙-610；尼龙-1010；尼龙-1212；尼龙-46尼龙-6；尼龙-7；尼龙-9；尼龙-11；尼龙-12；尼龙-66/6、尼龙-66/610；尼龙-6∕66∕1010?；尼龙-66/6/610q??熔点：尼龙n系列：尼龙－6?215～220℃；尼龙－12为178℃；尼龙m,n系列：尼龙－46?295?℃；尼龙－66?255～265℃；尼龙－610?215～223℃；尼龙－1010?200℃；共缩聚尼龙：由于分子链的规整性较差，结晶性和熔点一般较低，如尼龙－6∕66∕1010的熔点仅为155～175℃，但其有较好的透明性和弹性。
pa66gf30注塑成型工艺参数热流道温度
序号 1：引言在注塑成型工艺中，PA66GF30是一种常用的注塑材料。
而热流道温度作为影响注塑成型质量的重要工艺参数，对于PA66GF30的注塑成型具有重要意义。
本文将从多个方面探讨PA66GF30注塑成型工艺参数中的热流道温度，以帮助读者更全面地理解这一主题。
序号 2：概述PA66GF30注塑成型工艺参数PA66GF30是一种玻纤增强的聚酰胺材料，常用于注塑成型。
在注塑成型中，工艺参数的设置对成型件的质量有着直接影响。
而热流道温度作为其中的重要参数之一，对成型质量和成型效率起着至关重要的作用。
序号 3：PA66GF30的特性与对热流道温度的要求PA66GF30具有优异的机械性能和耐热性能，因此在使用时对热流道温度有着较高的要求。
适当的热流道温度可以保证材料的充填性和成型件质量。
序号 4：热流道温度对PA66GF30注塑成型的影响热流道温度过高会导致材料熔体粘度降低，流动性增强，易产生短纤维并使得成型件表面光洁度差；而热流道温度过低则会导致熔体粘度增加，可能会出现气泡、瘤和热应力等缺陷。
合适的热流道温度对于保证成型件的质量至关重要。
序号 5：热流道温度的设置为了确保PA66GF30注塑成型的质量，需要根据材料的特性和成型件的要求，合理设置热流道温度。
一般来说，热流道温度可分为前区、中区和后区，每个区域的温度都需要经过充分的考虑与调整。
序号 6：个人观点与理解在实际生产过程中，根据PA66GF30的特性和成型件的要求，合理调整热流道温度是非常关键的。
我个人认为，除了正常的工艺参数设置外，操作人员的经验和技术也对热流道温度的控制起着至关重要的作用。
只有在实践中不断总结、调整和优化，才能更好地实现PA66GF30的高质量注塑成型。
序号 7：总结与回顾本文从PA66GF30注塑成型材料的特性、热流道温度的影响、热流道温度的设置以及个人观点与理解等多个方面，对PA66GF30注塑成型工艺参数中的热流道温度进行了全面的探讨。
注塑压力温度对照表
原料干燥温度及时间
(dryer temp@ time) 前模温度(mold A temp)
后模温度(mold B temp)
锁模压力(clamp pressure)
模具
开模位置(opening position)
Mold
顶出行程(KO strokes)
顶针次数(count of ejection)
开模顺序(corepull sequencc)
注塑成型工艺参数表 Molding Processing Data
Customer:
Project
产品名称
产品编号
Part Name 机器类型及编 号 M/C Type&No.
Part No. 机器大小 M/C size
产品重量
水口重量
周期时间(cycle time)
No.of Cav
胶料编号
颜色
Material
Color
模具尺寸
模具类型
Mold Size(mm)
Mold type
溶胶速度(rccovery speed)
射胶速度1(injection velocity 1)
速度
射胶速度2(injection velocity 2)
speed(mm/s) 射胶速度3(injection velocity 3)
记录者 /recorded by: _________ ________ 审核者 /reviewd by _________ ________
日期/date _________ ________
日期 /date _________ ________
射胶时间(filling time)
时间
注塑机技术参数
注塑机相关技术参数注塑机技术参数 7注塑机维修及保养常识注塑机安装及使用时注意事项：①仔细阅读说明书，熟悉机器结构，了解操纵面板、仪表面板上各电器开关、仪表及电器元件的作用。
②按电器部分说明的要求接上总电源，用户使用的电压必须与本机电源设备的额定电压相符合，并按电气安全规程要求，将机器的外壳妥然接地。
③开动机器前，检查一下各控制按钮、主令开关、电器元件、触点等接线是否松动，并将各开关置于'断开'位置。
④将工作方式选择开关QC置于手动或调整位{TodayHot}置时，才能启动电机。
启动电机时，应观察它的旋转方向是否正确，如不正确，应调整电源的程序，电脑在手动时起动电机。
⑤机器不运行时，就将总电源断开，操纵板各按纽和主令一必须处于'断'的位置。
⑥在正常使用过程中应定期对电器元件予以保养、检查各电器元件接点有无松动、行程开关是否可靠、配电箱内应保持清洁干燥，从而使电器元件能正常工作，延长使用寿命。
2、机器的维护和保养：①机械部分a、保持机器各部位的清洁和环境整齐是生产优质产品的前提。
b、每天对润滑部件加油1－2次，注意润滑管道畅通。
c、经常检查各部件的螺钉、螺母有否松动，予以拧紧。
d、料斗必须加盖，防止杂物落入，加入的回用塑料原料要特别注意铁屑、螺钉等不得混入，以免损坏机器的螺杆料筒。
②液压部分a、经常注意冷却水的畅通，观察油温不得超过55℃。
{HotTag}b、每三个月清洗油液过滤网一次，每年更换液压油一次，并清洗油箱，冷却水不得渗入油箱。
c、经常检查各管道的卡套螺母有无松动，予以拧紧，检查高压软管有无'肿瘤'等弊病并及时更换。
d、根据机器工作情况，每半年到一年更换一次油缸及活塞杆的密封元件。
③电器部分a、经常保持电气、控制箱的清洁和干燥，油、水不得流入电器箱、控制箱内。
b、经常检查电器箱内接头各接点有无松动，并予以拧紧。
c、电器元件损坏，必须根据原有型号更换，不得任意替代。
博创注塑机参数对照表
博创注塑机参数对照表
50T大约：2.2T
100T大约：2.7T
120t大约:3.4T
138t大约：3.8T
160T大约：5T
180T大约：6T
240T大约：8T
268T大约：8.5T
360T大约：11.5T
420T大约：16T
500T大约：36T
588T大约：26T
650T大约：36T
780T大约45T
1080T大约：56T
1280T:大约：65T
1680T大约：100T
注塑机又名注射成型机或注射机。
它是将热塑性塑料或热固性塑料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。
分为立式、卧式、全电式。
注塑机能加热塑料，对熔融塑料施加高压，使其射出而充满模具型腔。
注塑机的工作原理与打针用的注射器相似，它是借助螺杆（或柱塞）的推力，将已塑化好的熔融状态（即粘流态）的塑料注射入闭合好的模腔内，经固化定型后取得制品的工艺过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
烘料温度(℃) 模温 （周℃期） （sec)
制定日期 修订日期
档编号 制表 审核 批准
制定单位 版本
注塑 A1
xxxxxxxxxxxx公司
产品名 称产：品料 号模：具编 号关：于成型 条件设
速度 （mm/sec)
射胶一 射胶二 射胶三 射胶一
成型参数指示表 机台规 格 螺： 杆规 格 材： 料：
保压
保压一 速度（mm/sec)
保压二 保压一 压力（bar) 保压二
射出
压力（bar) 射胶二 射胶三
保压一 时间(sec)
保压二
射胶一 位置（mm) 射胶二
加料位置 位置（mm）
松退位置
射胶三
加料
加料压力
射胶时间（sec)
加料速度 背压（bar)
部位 射嘴
温度偏差 值
温度设定值
产品图示
温度
第一段 料管温度℃
第二段
第三段
第四段
干燥时间
冷却(sec) 注意事 项1、：停机 10分钟以 2、每天 须套定加期 润清滑 油3、脂停。机 前提前10 洗料管。 4、技师 须可每超日 出仔公 差更，时如 ，因由 领示班书提 修出订 申之请版表 次，进 行5、更品改管。 对书成为型 标条 准，认真 围内.
