遥感数字图像处理知到章节答案智慧树2023年西北师范大学
遥感数字图像处理知到章节测试答案智慧树2023年最新西北师范大学第一章测试1.数字图像本质上就是一个存储数字的矩阵，是你肉眼直接看不见的。
（）参考答案:对2.在同等水平条件下，模拟图像的成像效果比数字图像更好。
（）参考答案:对3.采样就是指电磁辐射能量的离散化。
（）参考答案:错4.按照数字图像的光谱特性可以将图像分为彩色图像和黑白图像。
（）参考答案:错5.任何一幅图像都有自己对应的直方图，但相同的直方图可能对应于不同的图像。
（）参考答案:对6.图像显示时的屏幕分辨率等同于图像空间分辨率。
（）参考答案:错7.时间分辨率是指对同一区域进行重复观测的最小时间间隔，也称为重访周期。
（）参考答案:对8.数字图像的灰度分辨率越高，可展现在屏幕上的灰度级越多，说明图像显示的灰度层次越丰富。
（）参考答案:对9.为了使同一波段的像素保证存储在一块，从而保持了像素空间的连续性。
应该选择（）存储方式.参考答案:BSQ10.遥感影像灰度直方图反映的是一幅图像中各灰度级像素出现的（）。
参考答案:频率11.已知一幅数字图像的辐射量化等级是4 bit，则这幅图像所存储的灰度值范围是（）。
参考答案:0－1512.一台显示器的屏幕在水平方向显示800个像元，在垂直方向显示600个像元，则表示该显示器的分辨率为（）dpi。
参考答案:80060013.从连续图像到数字图像需要（）。
参考答案:采样和量化14.下面哪些特征参数直接影响数字图像的信息含量？（）参考答案:光谱分辨率;时间分辨率15.下列图像中属于单波段图像的是（）。
参考答案:二值图像;伪彩色图像16.遥感数字图像直方图的作用有（）。
参考答案:计算图像的信息量;辅助计算图像中物体的面积;辅助图像分割时的边界阈值选择;辅助判断图像数字化量化是否恰当17.遥感数字图像的质量可用以下哪些分辨率来衡量？（）参考答案:空间分辨率;时间分辨率;光谱分辨率;辐射分辨率;温度分辨率18.常用的颜色空间模型有（）。
遥感图像辐射处理
基本概念
• 辐射定标和辐射校正是遥感数据定量 化的最基本环节。
• 辐射定标：指传感器探测值的标定过 程方法，用以确定传感器入口处的准 确辐射值。
• 辐射校正：指消除或改正遥感图像成 像过程中附加在传感器输出的辐射能 量中的各种噪声的过程。
进入遥感器的辐射强度反映在图像上就是亮度值（灰 度值）。辐射强度越大，亮度值（灰度值）越大。
地形坡度引起的辐射校正方法需要有图像对应地区的DEM数据， 校正较为麻烦，一般情况下对地形坡度引起的误差不做校正。 对于多波段图像，可用波段比值来进行校正，消除地表坡度的 影响。
三、系统噪音
• 图像数据中的干扰。 • 产生的原因：受感测、信号数字化或数
据记录过程中的限制。 • 影响：数字图像质量下降，或完全掩盖
• 我国根据需要选择了敦煌西戈壁作为可见光和 红外波段的辐射校正场，青海湖作为热红外波 段和红外低发射率的辐射校正场。
中国气象局第7号令 《气象探测环境和设施保护办法》
• 第十五条 严禁在遥感卫星辐射校正场场 区内从事任何建设和改变场区内自然状 态的行为。 本办法所称遥感卫星辐射校正场，是 指利用辐射特性稳定、均匀的地物目标 作为辐射参考基准，通过星地同步观测， 对在轨运行遥感仪器进行绝对辐射定标 或星上辐射定标校正的场地。
加拿大在北部大草原也开展卫星、飞机积雪同步观测,以 便对卫星传感器作出客观评价。
根据美、法公布的资料，目前用辐射校正场的方法对可见光 和近红外波段的标正精度可达6%-3%左右。除成功地对 Landsat-4、5的TM，SPOT的HRV，NOAA-9、10 、11 的AVHRR ，Nimbus-7的CZCS 进行辐射校正外，目前正在进一步研究 高分辨率成像光谱仪(AVIRIS) 和中分辨率成像光谱仪 (MODIS) 的辐射校正，并对法国偏光照相机(POLDER) 进行 辐射校正。

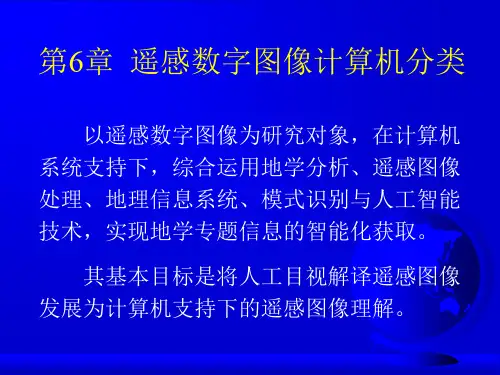

福师《遥感导论》第六章课堂笔记
特征曲线窗口法分类的效果取决于特征
参数的选择和窗口大小。各特征参数窗 口大小的选择可以不同，它要根据地物 在各特征参数空间里的分布情况而定。
最大似然比分类法
求出像元数据对于各类别的似然度（likelihood），把该 像元分到似然度最大的类别中去的方法。似然度是 指，当观测到像元数据x时，它是从分类类别k中得 到的（后验）概率。
–常用距离和相关系数来衡量
距离
– 绝对值距离 – 欧氏距离 – 马氏距离 – 混合距离
相关系数
– 像素间的关联程度
遥感数字图像分类方法
–监督分类：有训练样区
–非监督分类：没有训练样区
遥感数字图像分类基本过程
–明确问题，选择图像
–收集地面参考信息
–确定分类系统，选择分类方法
–测定各类别的统计特征
–模式——像元值数量、分布、变化、组合等方面的特征
主要依据—地物光谱特征（原始的或经处理得到的 ），即图像的亮度值或由其计算出的其它数值 统计特征变量
–全局统计特征变量：研究整个数字图像的变量 –局部统计特征变量：只研究某一区域的变量
特征提取—从多个特征中提取少数更有效特征以便 更好地进行地物分类 分类的直接依据—相似度
按波段划分的数字图像类型
– 二值数字图像：用0或1记录，节省存储空间 – 单波段数字图像：一个波段，灰度（亮度）值 – 彩色数字图像：分三个波段存储数据，单波段 显示则为灰度，三波段同时显示则为彩色 – 多波段数字图像：分多个波段存储数据，单波 段显示则为灰度，选三个波段同时显示则为彩 色
多波段遥感数字图像的存储方法
– 遥感图像信息丰富，地物信息互相干扰
– 地物的时空分异及不同的成像方式加大
遥感数字图象处理课件.ppt
减色法：从自然光（白光）中减去一种或两种基色光而产 生色彩的方法。
加色法彩色合成与减色法彩色合成
Байду номын сангаас
加色法三原色
减色法三原色
三、光学增强处理
✓ 图像的光学增强处理方法具有精度高， 反映目标地物 更真实，图像目视效果等优点，是遥感图像处理的重 要方法之一。
✓ 计算机图像处理的优点在于速度快、操作简单、效率 高等优点，有逐步取代光学方法的趋势。
2、颜色的性质：
所有颜色都是对某段波长有选择地反射而对其他波长吸收的结果。 颜色的性质由明度、色调、饱和度来描述。
（1）明度：是人眼对光源或物体明亮程度的感觉。物体
反射率越高，明度就越高。
（2）色调：是色彩彼此相互区分的特性。 （3）饱和度：是色彩纯洁的程度，即光谱中波长段是否窄，
频率是否单一的表示。
第一节 遥感图像的光学处理原理及方法
一、颜色视觉
1、亮度对比和颜色对比
（1）亮度对比：对象相对于背景的的明亮程度。改变对
比度，可以提高图象的视觉效果。 C=(L对象 – L 背景）/ L 背景
（2）颜色对比：在视场中，相邻区域的不同颜色的相互
影响叫做颜色对比。两种颜色相互影响的结果，使每种颜 色会向其影响色的补色变化。在两种颜色的边界，对比现 象更为明显。因此，颜色的对比会产生不同的视觉效果。
③ 色度图：可以直观地表现颜色相加的 原理,更准确地表现颜色混合的规律.
CIE色度图
3、颜色相减原理
减色过程:
白色光线先后通过两块滤光片的过程.
颜色相减原理:当两块滤光片组合产生颜色混合时,入
射光通过每一滤光片时都减掉一部分辐射，最后通过的光是经过 多次减法的结果.
减法三原色:黄、品红、青
加色法彩色合成与减色法彩色合成
Байду номын сангаас
加色法三原色
减色法三原色
三、光学增强处理
✓ 图像的光学增强处理方法具有精度高， 反映目标地物 更真实，图像目视效果等优点，是遥感图像处理的重 要方法之一。
✓ 计算机图像处理的优点在于速度快、操作简单、效率 高等优点，有逐步取代光学方法的趋势。
2、颜色的性质：
所有颜色都是对某段波长有选择地反射而对其他波长吸收的结果。 颜色的性质由明度、色调、饱和度来描述。
（1）明度：是人眼对光源或物体明亮程度的感觉。物体
反射率越高，明度就越高。
（2）色调：是色彩彼此相互区分的特性。 （3）饱和度：是色彩纯洁的程度，即光谱中波长段是否窄，
频率是否单一的表示。
第一节 遥感图像的光学处理原理及方法
一、颜色视觉
1、亮度对比和颜色对比
（1）亮度对比：对象相对于背景的的明亮程度。改变对
比度，可以提高图象的视觉效果。 C=(L对象 – L 背景）/ L 背景
（2）颜色对比：在视场中，相邻区域的不同颜色的相互
影响叫做颜色对比。两种颜色相互影响的结果，使每种颜 色会向其影响色的补色变化。在两种颜色的边界，对比现 象更为明显。因此，颜色的对比会产生不同的视觉效果。
③ 色度图：可以直观地表现颜色相加的 原理,更准确地表现颜色混合的规律.
CIE色度图
3、颜色相减原理
减色过程:
白色光线先后通过两块滤光片的过程.
颜色相减原理:当两块滤光片组合产生颜色混合时,入
射光通过每一滤光片时都减掉一部分辐射，最后通过的光是经过 多次减法的结果.
减法三原色:黄、品红、青
遥感数字图像处理-第6章 几何校正
3
二、几何校正原理
几何校正涉及两个过程： ➢ 一是空间位置（像元坐标）的变换 ➢ 二是像元灰度值的重新计算（重采样）
4
二、几何校正原理
坐标转换 （a）直接法；（b）间接法
5
三、几何校正步骤
几何精校正不需要空间位置变化数据，回避了成像的空间 几何过程，主要借助地面控制点实现校正。其主要校正步 骤为：
第6章
几何校正
几何校正
一、几何校正原理 二、几何校正步骤 三、几何校正类型 四、图像匹配 五、投影转换
难点：图像匹配 重点：几何校正方法
2
一、几何校正原理
几何校正和几何配准
➢ 几何配准是指将不同时间、不同波段、不同传感器系统所获得的同一 地区的图像（数据），经几何变换使同名像点在位置上和方位上完全 叠合的操作。
➢ 对畸变图像和基准图像建立统一的坐标系和地图投影。 ➢ 选择地面控制点（GCP），按照GCP选择原则，在畸变图像
和基准图像上寻找相同位置的地面控制点对。 ➢ 选择校正模型，利用选择的GCP数据求取校正模型的参数，
然后利用校正模型实现畸变图像和基准图像之间的像元坐 标变换。 ➢ 选择合适的重采样方法对畸变图像的输出图像像元进行灰 度赋值。 ➢ 几何校正的精度分析。
9
四、图像匹配
3.图像匹配方法 根据图像特征的选择，图像匹配方法一般可以分为基于灰
度的图像匹配和基于特征的图像匹配。
10
➢ 几何配准与几何校正的原理是完全相同的，即都涉及到空间位置（像 元坐标）变换和像元灰度值重采样处理两个过程。
➢ 二者的区别主要在于其侧重点不相同：几何校正注重的是数据 本身的处理，目的是为了对数据的一种真实性还原。而几何配 准注重的是图和图（数据）之间的一种几何关系，其目的是为 了和参考数据达成一致，而不考虑参考数据的坐标是否标准、 是否正确。也就是说几何校正和几何配准最本质的差异在于参 考的标准。另外，几何校正更像前期数据处理，几何配准更像 后期处理。
二、几何校正原理
几何校正涉及两个过程： ➢ 一是空间位置（像元坐标）的变换 ➢ 二是像元灰度值的重新计算（重采样）
4
二、几何校正原理
坐标转换 （a）直接法；（b）间接法
5
三、几何校正步骤
几何精校正不需要空间位置变化数据，回避了成像的空间 几何过程，主要借助地面控制点实现校正。其主要校正步 骤为：
第6章
几何校正
几何校正
一、几何校正原理 二、几何校正步骤 三、几何校正类型 四、图像匹配 五、投影转换
难点：图像匹配 重点：几何校正方法
2
一、几何校正原理
几何校正和几何配准
➢ 几何配准是指将不同时间、不同波段、不同传感器系统所获得的同一 地区的图像（数据），经几何变换使同名像点在位置上和方位上完全 叠合的操作。
➢ 对畸变图像和基准图像建立统一的坐标系和地图投影。 ➢ 选择地面控制点（GCP），按照GCP选择原则，在畸变图像
和基准图像上寻找相同位置的地面控制点对。 ➢ 选择校正模型，利用选择的GCP数据求取校正模型的参数，
然后利用校正模型实现畸变图像和基准图像之间的像元坐 标变换。 ➢ 选择合适的重采样方法对畸变图像的输出图像像元进行灰 度赋值。 ➢ 几何校正的精度分析。
9
四、图像匹配
3.图像匹配方法 根据图像特征的选择，图像匹配方法一般可以分为基于灰
度的图像匹配和基于特征的图像匹配。
10
➢ 几何配准与几何校正的原理是完全相同的，即都涉及到空间位置（像 元坐标）变换和像元灰度值重采样处理两个过程。
➢ 二者的区别主要在于其侧重点不相同：几何校正注重的是数据 本身的处理，目的是为了对数据的一种真实性还原。而几何配 准注重的是图和图（数据）之间的一种几何关系，其目的是为 了和参考数据达成一致，而不考虑参考数据的坐标是否标准、 是否正确。也就是说几何校正和几何配准最本质的差异在于参 考的标准。另外，几何校正更像前期数据处理，几何配准更像 后期处理。
地理信息科学概论 第六章-遥感图像计算机分类
具有重要的理论意义和应用前景。
3
本章主要内容
◦ 第一节 遥感数字图像的性质与特点 ◦ 第二节 监督分类、非监督分类 ◦ 第三节 其它分类方法 ◦ 第四节 误差与精度评价
4
教学目的
◦ 巩固基础知识（遥感数字图像的概念、特点及表示方法）
◦ 掌握遥感数字图像计算机分类的基本原理 ◦ 理解监督分类、非监督分类的含义 ◦ 了解分类方法，做好实践操作的理论准备
◦ (5)根据上面(4)中的检查和评估,修改训练样本,必要时可重新选择和评估 训练样本;
◦ (6)将训练样本的信息运用于合适的分类过程中。
监督分类中常用的分类方法
◦ 最小距离分类法 ◦ 多级切割分类法 ◦ 特征曲线窗口法 ◦ 最大似然比分类法
2019/5/19
27
1、最小距离分类法
最小距离法—是利用训练样本中各类别在各波段的均值,根据各 像元离训练样本平均值距离的大小来决定其类别
◦ (2)对图像进行检查,对照已有的参考数据或者实地考察经验,评价图像质 量,检查其直方图,决定是否需要别的预处理,如地形纠正、配准等,并确 定其分类系统;
◦ (3)在图像上对每一类别按照前面提到的标准选择训练样本,训练样本必 须是容易识别的,均匀分布于全图
◦ (4)对每一类别的训练样本,显示和检查其直方图,计算和检查其均值、方 差、协方差短阵,以及其对应的特征空间相关波谱椭圆形图和不同的指 示其分离度的统计指数等,从而评估其训练样本的有效性;
由于图像中同一类别的光谱差异,如同一森林类,由于森林密度、年 龄、阴影的差异,其森林类的内部方差大,造成训练样本并没有很好 的代表性;
训练样本的选取和评估需花费较多的人力、时间; 只能识别训练样本中所定义的类别,若某类别由于训练者不知道或
3
本章主要内容
◦ 第一节 遥感数字图像的性质与特点 ◦ 第二节 监督分类、非监督分类 ◦ 第三节 其它分类方法 ◦ 第四节 误差与精度评价
4
教学目的
◦ 巩固基础知识（遥感数字图像的概念、特点及表示方法）
◦ 掌握遥感数字图像计算机分类的基本原理 ◦ 理解监督分类、非监督分类的含义 ◦ 了解分类方法，做好实践操作的理论准备
◦ (5)根据上面(4)中的检查和评估,修改训练样本,必要时可重新选择和评估 训练样本;
◦ (6)将训练样本的信息运用于合适的分类过程中。
监督分类中常用的分类方法
◦ 最小距离分类法 ◦ 多级切割分类法 ◦ 特征曲线窗口法 ◦ 最大似然比分类法
2019/5/19
27
1、最小距离分类法
最小距离法—是利用训练样本中各类别在各波段的均值,根据各 像元离训练样本平均值距离的大小来决定其类别
◦ (2)对图像进行检查,对照已有的参考数据或者实地考察经验,评价图像质 量,检查其直方图,决定是否需要别的预处理,如地形纠正、配准等,并确 定其分类系统;
◦ (3)在图像上对每一类别按照前面提到的标准选择训练样本,训练样本必 须是容易识别的,均匀分布于全图
◦ (4)对每一类别的训练样本,显示和检查其直方图,计算和检查其均值、方 差、协方差短阵,以及其对应的特征空间相关波谱椭圆形图和不同的指 示其分离度的统计指数等,从而评估其训练样本的有效性;
由于图像中同一类别的光谱差异,如同一森林类,由于森林密度、年 龄、阴影的差异,其森林类的内部方差大,造成训练样本并没有很好 的代表性;
训练样本的选取和评估需花费较多的人力、时间; 只能识别训练样本中所定义的类别,若某类别由于训练者不知道或
遥感图像处理知识点总结
遥感图像处理知识点总结一、遥感概述遥感是利用飞机、卫星等远距传感器获取地球表面信息的科学技术。
遥感图像处理就是处理遥感数据，进行信息提取的过程.二、遥感图像处理流程遥感图像处理的基本流程包括：数据获取、预处理、图像增强、特征提取和分类等环节。
1. 数据获取数据获取是遥感图像处理的第一步，可以通过卫星、飞机等遥感平台获得各种类型的遥感数据。
2. 预处理预处理是遥感图像处理的重要步骤，主要包括大气校正、几何校正、辐射定标等过程，目的是消除数据中的噪声和误差，保证数据质量。
3. 图像增强图像增强是指通过一系列的处理方法，提高遥感图像的视觉效果，突出图像中的信息，以便进行后续的分析和应用。
常见的图像增强方法包括直方图均衡化、滤波、拉普拉斯变换等。
4. 特征提取特征提取是指从原始遥感图像中提取各种地物和地物信息，常见的特征包括形状、纹理、光谱等。
5. 分类分类是将遥感图像中的像素划分到不同的类别中，如水体、植被、建筑等。
常用的分类方法包括最大似然分类、支持向量机（SVM）、人工神经网络等。
6. 应用遥感图像处理的最终目的是为了实现一定的应用目标，如土地利用/覆盖分类、资源调查、环境监测等。
三、遥感图像处理相关算法1. 监督分类监督分类是指在给定训练样本的情况下，采用某种分类算法识别遥感影像中的地物类型。
常用的监督分类算法有最大似然分类、支持向量机（SVM）、随机森林等。
2. 无监督分类无监督分类是指在不需要人工干预的情况下，利用图像自身的统计特性将像元分成若干类别。
常用的无监督分类算法有K均值聚类、ISODATA聚类等。
3. 特征提取特征提取是为了描述地物的形态、光谱、纹理等特性，从而区分不同地物。
常用的特征提取方法有主成分分析（PCA）、线性判别分析（LDA）、小波变换等。
4. 联合处理联合处理是指将多幅遥感影像进行融合，或者将遥感影像与其他数据进行联合处理，从而获取更多的地物信息。
常用的联合处理方法包括影像融合、多源数据融合等。
遥感数字图像处理：遥感数字图像处理(62页)
■ 传感器的波段选择必须考虑目标的光谱特征值， 才能取得好效果。
不同波谱分辨率对水铝 反射光谱的获取
时间分辨率
■ 时间分辨率指对同一地点进行遥感来样的时间间隔， 即采样的时间频率，也称重访周期。
■ 遥感的时间分辨率范围较大。以卫星遥感来说，静止 气象卫星（地球同步气象卫星）的时间分辨率为 1次 /0.5小时；太阳同步气象卫星的时间分辨率 2次／天； Landsat为1次／16天；中巴（西）合作的CBERS为1次 ／26天等。还有更长周期甚至不定周期的。
微波遥感与成像
在电磁波谱中，波长在1mm～
1m的波段范围称微波。该 范围内又可再分为毫米波、 厘米波和分米波。在微波 技术上，还可将厘米波分 成更窄的波段范围，并用 特定的字母表示
谱带名称
Ka K
Ku X
微波遥感是指通过微波传
C
感器获取从目标地物发射 或反射的微波辐射，经过 判读处理来识别地物的技
几种遥感图像处理系统简介
■ PCI ■ ERDAS ■ ENVI
PCI简介
■ PCI是加拿大PCI公司的产品，可进行遥感图像的处 理，也可应用于地球物理数据图像、医学图像、雷 达数据图像、光学图像的处理，并能够进行分 析 、制图等工作。它的应用领域非常广泛。
■ PCI拥有最齐全的功能模块：常规处理模块、几 何校正、大气校正、多光谱分析、高光谱分析、 摄影测量、雷达成像系统、雷达分析、极化雷达 分析、干涉雷达分析、地形地貌分析、矢量应用、 神经网络分析、区域分析、GIS联接、正射影像 图生成及DEM提取（航片、光学卫星、雷达卫 星）、三维图像生成、丰富的可供二次开发调用 的函数库、制图、数据输入/输出等四百多个软 件包。
多波段数字图像的数据格式
■BIP方式（band interleaved by pixel） 在一行中，每个像元按光谱波段次序进 行排列，然后对该行的全部像元进行这 种波段次序排列，最后对各行进行重复。
不同波谱分辨率对水铝 反射光谱的获取
时间分辨率
■ 时间分辨率指对同一地点进行遥感来样的时间间隔， 即采样的时间频率，也称重访周期。
■ 遥感的时间分辨率范围较大。以卫星遥感来说，静止 气象卫星（地球同步气象卫星）的时间分辨率为 1次 /0.5小时；太阳同步气象卫星的时间分辨率 2次／天； Landsat为1次／16天；中巴（西）合作的CBERS为1次 ／26天等。还有更长周期甚至不定周期的。
微波遥感与成像
在电磁波谱中，波长在1mm～
1m的波段范围称微波。该 范围内又可再分为毫米波、 厘米波和分米波。在微波 技术上，还可将厘米波分 成更窄的波段范围，并用 特定的字母表示
谱带名称
Ka K
Ku X
微波遥感是指通过微波传
C
感器获取从目标地物发射 或反射的微波辐射，经过 判读处理来识别地物的技
几种遥感图像处理系统简介
■ PCI ■ ERDAS ■ ENVI
PCI简介
■ PCI是加拿大PCI公司的产品，可进行遥感图像的处 理，也可应用于地球物理数据图像、医学图像、雷 达数据图像、光学图像的处理，并能够进行分 析 、制图等工作。它的应用领域非常广泛。
■ PCI拥有最齐全的功能模块：常规处理模块、几 何校正、大气校正、多光谱分析、高光谱分析、 摄影测量、雷达成像系统、雷达分析、极化雷达 分析、干涉雷达分析、地形地貌分析、矢量应用、 神经网络分析、区域分析、GIS联接、正射影像 图生成及DEM提取（航片、光学卫星、雷达卫 星）、三维图像生成、丰富的可供二次开发调用 的函数库、制图、数据输入/输出等四百多个软 件包。
多波段数字图像的数据格式
■BIP方式（band interleaved by pixel） 在一行中，每个像元按光谱波段次序进 行排列，然后对该行的全部像元进行这 种波段次序排列，最后对各行进行重复。
