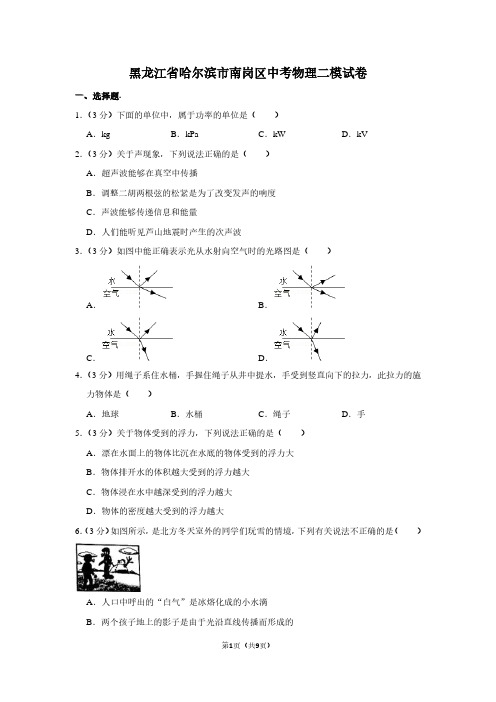

2016年黑龙江省哈尔滨市南岗区中考物理二模试卷

2016年黑龙江省哈尔滨市南岗区中考物理二模试卷一、选择题.1．（3分）下面的单位中，属于功率的单位是（）A．kg B．kPa C．kW D．kV2．（3分）关于声现象，下列说法正确的是（）A．超声波能够在真空中传播B．调整二胡两根弦的松紧是为了改变发声的响度C．声波能够传递信息和能量D．人们能听见芦山地震时产生的次声波3．（3分）如图中能正确表示光从水射向空气时的光路图是（）A．B．C．D．4．（3分）用绳子系住水桶，手握住绳子从井中提水，手受到竖直向下的拉力，此拉力的施力物体是（）A．地球B．水桶C．绳子D．手5．（3分）关于物体受到的浮力，下列说法正确的是（）A．漂在水面上的物体比沉在水底的物体受到的浮力大B．物体排开水的体积越大受到的浮力越大C．物体浸在水中越深受到的浮力越大D．物体的密度越大受到的浮力越大6．（3分）如图所示，是北方冬天室外的同学们玩雪的情境，下列有关说法不正确的是（）A．人口中呼出的“白气”是冰熔化成的小水滴B．两个孩子地上的影子是由于光沿直线传播而形成的C．下雪的时候天气并不太冷，是由于水蒸气凝华放热的原因D．堆好的雪人没有熔化却逐渐变小了，是由于雪升华形成的7．（3分）下列关于内能、热量、温度说法正确的是（）A．物体温度越低，所含的热量越多B．物体吸收热量，它的温度一定会升高C．物体温度升高，它的内能一定增加D．物体内能减少，它一定放出热量8．（3分）小明将两个表面光滑的铅柱相互紧压，发现两者粘在一起，由此得出分子间存在引力．小华认为此实验不能排除是大气压把两个铅柱压在一起．下列实验中，能帮助小华释疑的是（）A．挂一个钩码，铅柱不分离B．挂两个钩码，铅柱不分离C．铅柱略错开，铅柱不分离D．置于真空罩内，铅柱不分离9．（3分）生活或生产中有许多实例应用到物理知识，下列说法中错误的是（）A．小车在力F1和F2的作用下沿水平方向向右做直线运动，小车所受到的摩擦力大小等于这两个力的大小之和B．链球在做圆周运动时（人的位置不动），拉力对链球没有做功C．人的前臂相当于费力杠杆，可以节省肱二头肌肌肉收缩的距离，因为使用任何机械都不能省功D．冲浪者弓着腰，叉开腿，降低重心，在惊涛骇浪中可以保持相对平衡10．（3分）“五一”劳动节一家人进行了以下活动，下列有关该过程说法中不准确的是（）A．儿子用力地推垃圾桶，将它挪到另一个位置，是因为力可以改变物体的运动状态B．妈妈选用锋利的剪刀剪东西，是通过减小受力面积的方法增大压强C．爸爸选用一把铁锹去挖地，是因为无论怎样使用它都是省力杠杆D．奶奶做饭时用的电饭锅是利用电流热效应工作的11．（3分）近几年我市中考体育有一个项目是坐位体前屈，测量坐位体前屈成绩的装置如图所示，测试时可以直接从电表的表盘上读出对应的长度值，下列四种方案中，表盘刻度均匀的是（）A．B．C．D．12．（3分）如图，电源电压恒为30V，定值电阻R0=30Ω，滑动变阻器R标有“60Ω 1.5A”字样、电流表量程为0﹣3A，在该电路正常工作情况下，下列分析正确的是（）A．滑动变阻器电阻的变化范围是0﹣60ΩB．滑动变阻器消耗的功率范围是30﹣45WC．电路消耗的最大功率为90WD．电流表的示数范围是1.5﹣2.5A三、非选择题（36-51题，共计46分）13．（2分）现代的家庭电路主要由进户线、量电装置、配电装置以及和组成．14．（2分）近期流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以物距，减小人像的大小，从而取景范围，取得更好的拍摄效果．（均选填“增大”或“减小”）15．（2分）军用雷达利用反射来确定飞机的位置，倒车雷达利用反射来确定障碍物的距离．16．（2分）现有两个分别标有“6V 6W”和“3V 6W”的灯泡L1和L2，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是A．若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是V．17．（2分）如图所示，在试管内装些水，用带玻璃管的胶塞塞住，在玻璃管口处放一个轻质小叶轮，加热试管时水沸腾后，水蒸气推动小叶轮转动的过程中，水蒸气的能转化为小叶轮的机械能，四冲程汽油机工作中的冲程与上述能量转化过程相同．18．（2分）如图所示，小车从斜面上滑落到水平面后上仍能继续前进，是因为小车具有；水平面对小车的阻力越大，小车的速度（填“变化情况”）．19．（2分）晓彤通过调查得知，普通人家日均消耗天然气0.2m3，这些天然气完全燃烧放出的热量是J，若用这些天然气烧水，可将kg水温度升=4.2×107J/m3，c水=4.2×103J（kg•℃）]．高50℃．[不计热量损失，q天然气20．（2分）如图玻璃罩，设其所充满的空气的容积为V，空气的密度为ρ，逐渐抽出罩内空气，听到铃声逐渐；当抽出罩内空气总质量的时，剩余空气的密度为．21．（2分）在家庭实验室中，晓彤把鸡蛋放入盛水的杯中，鸡蛋沉在杯底如图甲，向杯中加盐，鸡蛋悬浮如图乙，假设杯中液面始终不变，则鸡蛋排开液体甲的质量鸡蛋排开液体乙的质量，液体对甲容器底的压强液体对容器乙底的压强（填“＞”、“=”或“＜”）．22．（2分）图甲是通过标有“9V 3W”灯泡L的电流跟其两端电压关系的图象，现将L与阻值为10Ω的电阻R连入图乙所示电路，闭合开关S，灯泡L正常发光，此时通过R的电流是A，当调压电源的输出电压为6V时，电路的总功率是W．23．（2分）请你在三条家庭供电线路中标出相应的名称、并完成电路的连接．24．（2分）如图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小力的示意图．25．（4分）如图所示是同学们进行“模拟近视眼”的实验探究．（1）在实验前摆放这些实验器材时应该注意的事项是：①；②．（2）实验前，晓彤先将点燃的蜡烛放在凸透镜前二倍焦距外的适当位置，在凸透镜后方移动光屏，直到在光屏上呈现烛焰清晰的像为止，此时晓雪将自己的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变得模糊，晓彤只将光屏适当前移后，发现光屏上又可以呈现烛焰清晰的像，该实验说明晓雪的眼镜对光具有作用，适合患有（选填“近视眼”或“远视眼”）的人佩戴．26．（6分）在探究“影响电流热效应的因素”实验中，同学们猜想：电流产生的热量可能跟电流、电阻有关．（1）请你也提出一个合理的猜想：．你猜想的依据是．（2）①如图所示是晓彤在“探究电流热效应与电阻的关系”实验中准备的实验器材（电阻丝R1＞R2，瓶中装有等质量、同初温的煤油，另有若干导线），请你用笔画线代替导线，将电路连接起来，②晓彤在实验中搜集的数据如表所示．请你分析表格中的数据，得到的实验结论是．③请你写出晓彤实验的设计思路．．27．（6分）同学们用微小压强计探究“液体内部的压强”．（1）①晓彤将微小压强计放入同一杯水中，进行了由图甲至图乙的操作，观察到的现象如图所示，晓彤这样做的实验目的是．②根据晓彤的实验可以得到的结论是．（2）①晓雪将微小压强计分别放入水和盐水中，想探究“液体内部的压强跟液体密度的关系”，请你写出晓雪应该操作的实验步骤．a、调整微小压强计，使U型管两端的水面相平．b、．c、②实验中，晓雪发现：在实验器材完好、实验操作正确的情况下，探头放在水中U型管两端液面高度差与探头放在盐水中U型管两端液面高度差相差不明显，不足以说明问题．请你分析出现这种情况的原因．28．（6分）同学们在复习“机械与功”的知识时，开展了“玩中学”的体验活动，利用如图所示的不同方法将相同的沙子运到三楼（楼板厚度不计），探究对沙子做功的机械效率．（1）晓彤采用方法一来运送，将沙子装在桶中，手提桶匀速走上三楼（不计上楼过程中的摩擦），晓彤计算该运送方法的机械效率过程如下：解：W有用=G沙•h=200N×2×2.5m=800JW额外=G桶•h=20N×2×2.5m=80JW总=W有用+W额外=800J+80J=880Jη==90.1%请你指出晓彤的计算过程存在的问题及理由（不必改正）（2）晓雪采用方法二将装沙子的桶匀速提上三楼（不计摩擦及绳重），请你计算晓雪做功的机械效率．（3）小南采用方法三江装沙子的口袋匀速提上三楼（不计绳重及摩擦），同学们研究后认为，小南的方法比晓雪的方法的机械效率高，请你回答同学们的理由．2016年黑龙江省哈尔滨市南岗区中考物理二模试卷参考答案与试题解析一、选择题.1．（3分）下面的单位中，属于功率的单位是（）A．kg B．kPa C．kW D．kV【解答】解：A、kg是质量的单位；B、kPa是压强的单位；C、千瓦（kW）、瓦（W）、兆瓦（MW）、毫瓦（mW）都是功率的单位；D、kV是电压的单位．故选C．2．（3分）关于声现象，下列说法正确的是（）A．超声波能够在真空中传播B．调整二胡两根弦的松紧是为了改变发声的响度C．声波能够传递信息和能量D．人们能听见芦山地震时产生的次声波【解答】解：A、超声波不能够在真空中传播．此选项不正确；B、调整二胡两根弦的松紧是为了改变声音的音调．此选项不正确；C、声波能够传递信息和能量．此选项正确；D、地震时产生的次声波不在人耳的听觉频率范围之内，人们听不到．此选项不正确．故选：C．3．（3分）如图中能正确表示光从水射向空气时的光路图是（）A．B．C．D．【解答】解：A、图中反射光线、入射光线分居法线两侧，反射角等于入射角，折射光线与入射光线分居法线两侧，折射角大于入射角，符合光的反射和折射定律．故A正确；B、图中折射光线与入射光线分居法线两侧，折射角大于入射角，符合光的折射定律．反射光线、入射光线分居法线两侧，反射角大于入射角，不符合光的反射定律；故B错误；C、图中反射光线、入射光线分居法线两侧，反射角等于入射角，符合光的反射定律；折射光线与入射光线分居法线两侧，折射角小于入射角，不符合光的折射定律．故C错误；D、图中反射光线、入射光线分居法线两侧，反射角小于入射角，折射光线与入射光线分居法线两侧，折射角小于入射角，不符合光的反射和折射定律．故D 错误．故选A．4．（3分）用绳子系住水桶，手握住绳子从井中提水，手受到竖直向下的拉力，此拉力的施力物体是（）A．地球B．水桶C．绳子D．手【解答】解：力是物体对物体的相互作用，拉力是绳子和手之间的相互作用．受力物体是手，施力物体是绳子．故选C．5．（3分）关于物体受到的浮力，下列说法正确的是（）A．漂在水面上的物体比沉在水底的物体受到的浮力大B．物体排开水的体积越大受到的浮力越大C．物体浸在水中越深受到的浮力越大D．物体的密度越大受到的浮力越大【解答】解：A．漂在水面的物体如果排开液体的体积比沉在水底的物体排开液体的体积小，那么漂在水面的物体比沉在水底的物体受到的浮力小，故A错；B．由阿基米德原理公式F浮=ρ液gV排可知，物体排开水的体积越大受到的浮力越大，故B正确；C．当物体完全浸入液体中时，V排不变，浮力不变，与没入水中的深度无关，故C错；D．由阿基米德原理公式F浮=ρ液gV排可知，受到的浮力与物体的密度无关，故D 错．故选B．6．（3分）如图所示，是北方冬天室外的同学们玩雪的情境，下列有关说法不正确的是（）A．人口中呼出的“白气”是冰熔化成的小水滴B．两个孩子地上的影子是由于光沿直线传播而形成的C．下雪的时候天气并不太冷，是由于水蒸气凝华放热的原因D．堆好的雪人没有熔化却逐渐变小了，是由于雪升华形成的【解答】解：A、人口中呼出的“白气”，是水蒸气遇冷液化而成的小水滴，属于液化现象，故A错误；B、影子是由于光的直线传播形成的，故B正确；C、雪是大气中的水蒸气遇冷直接凝华成的小冰晶，凝华放出热量的，故下雪的时候天气并不太冷，故C正确；D、雪人没有熔化却变小了，是由固态直接变成了气态，属于升华现象，故D正确．故选A．7．（3分）下列关于内能、热量、温度说法正确的是（）A．物体温度越低，所含的热量越多B．物体吸收热量，它的温度一定会升高C．物体温度升高，它的内能一定增加D．物体内能减少，它一定放出热量【解答】解：A、描述热量的术语只能用“吸收”或“放出”，不能用“含有”故A错误；B、物体吸收热量，它的温度可能会升高，也可能不变，例如：晶体熔化过程中，吸收热量，但温度不变，故B错误；C、物体温度变化其内能一定变化，物体温度升高，它的内能一定增加，故C正确；D、物体的内能减少，可能是放出热量，还有可能是对外做功，故D错误．故选C．8．（3分）小明将两个表面光滑的铅柱相互紧压，发现两者粘在一起，由此得出分子间存在引力．小华认为此实验不能排除是大气压把两个铅柱压在一起．下列实验中，能帮助小华释疑的是（）A．挂一个钩码，铅柱不分离B．挂两个钩码，铅柱不分离C．铅柱略错开，铅柱不分离D．置于真空罩内，铅柱不分离【解答】解：将两个表面光滑的铅柱相互紧压，发现两者粘在一起，由此得出分子间存在引力；AB、挂一个或两个钩码时，改变的是对铅柱的拉力大小，可以探究两铅柱之间的引力大小，故AB错误；C、铅柱略错开时，改变了铅柱之间的接触面积，可以探究引力的大小与接触面积之间的关系，故C错误；D、将两个粘在一起的铅柱置于真空罩内，铅柱不分开，可以表明不是大气压的作用使两铅柱粘在一起的，故D正确．故选：D．9．（3分）生活或生产中有许多实例应用到物理知识，下列说法中错误的是（）A．小车在力F1和F2的作用下沿水平方向向右做直线运动，小车所受到的摩擦力大小等于这两个力的大小之和B．链球在做圆周运动时（人的位置不动），拉力对链球没有做功C．人的前臂相当于费力杠杆，可以节省肱二头肌肌肉收缩的距离，因为使用任何机械都不能省功D．冲浪者弓着腰，叉开腿，降低重心，在惊涛骇浪中可以保持相对平衡【解答】解：A、小车向右做匀速直线运动，处于平衡状态，由平衡条件可知，小车在水平方向上受到两个力的合力与滑动摩擦力平衡，两个力F1、F2方向都向右，小车所受到的摩擦力大小等于这两个力的大小之和，故A正确；B、由图可知，链球在做圆周运动时（人的位置不动），链球在拉力的方向上没有通过距离，所以拉力对链球没有做功，故B正确；C、由图可知，人的前臂相当于费力杠杆，因为使用任何机械都不能省功，所以费力，但可以节省肱二头肌肌肉收缩的距离，故C正确；D、穿行于惊涛骇浪中的冲浪者总是弓着腰，叉着腿，他这样做是为了降低自己的重心，使自己的身体更稳定，不是保持相对平衡，故D错误．故选D．10．（3分）“五一”劳动节一家人进行了以下活动，下列有关该过程说法中不准确的是（）A．儿子用力地推垃圾桶，将它挪到另一个位置，是因为力可以改变物体的运动状态B．妈妈选用锋利的剪刀剪东西，是通过减小受力面积的方法增大压强C．爸爸选用一把铁锹去挖地，是因为无论怎样使用它都是省力杠杆D．奶奶做饭时用的电饭锅是利用电流热效应工作的【解答】解：A、力可以改变物体的运动状态．用力地推垃圾桶，所以垃圾桶从静止变为运动，挪到另一个位置．此选项正确；B、锋利的剪刀更容易剪东西，是通过在压力一定时，减小受力面积的方法增大压强的．此选项正确；C、在图中，当右手抬起时，支点在左手处，动力臂小于阻力臂，所以是费力杠杆．此选项错误；D、导体中有电流通过时，导体会发热，叫电流的热效应，电饭锅就是利用电流的热效应工作的．此选项正确．故选C．11．（3分）近几年我市中考体育有一个项目是坐位体前屈，测量坐位体前屈成绩的装置如图所示，测试时可以直接从电表的表盘上读出对应的长度值，下列四种方案中，表盘刻度均匀的是（）A．B．C．D．【解答】解：设电阻丝的总长度为L，电阻丝总电阻R，挡板向左移动的距离为x，长为x的电阻丝电阻R x=R，A、图中滑动变阻器与电阻丝的最大值串联，电压表测电阻丝右边部分的电压，即电阻R x=R，则电压表示数：U′=IR x=×R=•x，由此可见，U′与x成正比，表盘上的刻度值是均匀的，故A正确；B、图中滑动变阻器与电阻丝右边部分串联，电压表测电阻丝右边部分的电压，图示电压表示数：U′=IR x=•R=•x，由此可见，U′与x不成正比，表盘上的刻度值不均匀，故B错误；C、图中滑动变阻器与电阻丝左侧部分串联，左侧部分连入阻值：R x=R﹣R=，电流表测电路中电流，图示电流表示数：I=，由此可见，I与x不成正比，表盘上的刻度值不均匀，故C错误；D、图中滑动变阻器与电阻丝右侧部分串联，R x=R，电流表测电路中电流，图示电流表示数：I=，由此可见，I与x不成正比，表盘上的刻度值不均匀，故D错误；故选A．12．（3分）如图，电源电压恒为30V，定值电阻R0=30Ω，滑动变阻器R标有“60Ω 1.5A”字样、电流表量程为0﹣3A，在该电路正常工作情况下，下列分析正确的是（）A．滑动变阻器电阻的变化范围是0﹣60ΩB．滑动变阻器消耗的功率范围是30﹣45WC．电路消耗的最大功率为90WD．电流表的示数范围是1.5﹣2.5A【解答】解：（1）由电路图可知，R0、R并联，由并联电路的电压特点知，U0=U P=U=30V，由欧姆定律可得，通过R0的电流为：I0===1A．（2）滑动变阻器R上标有“60Ω、1.5A”字样，所以通过滑动变阻器的最大电流为I最大=1.5A，由并联电路的电流特点知，电流表的示数最大为：1A+1.5A=2.5A；此时滑动变阻器接入电路的阻值最小：R最小==20Ω，滑动变阻器的最大功率为：P最大=UI最大=30V×1.5A=45W，此时电路消耗功率最大为：P总最大=30V×2.5A=75W，故C错误；（3）当滑动变阻器全部接入电路中，该支路电流最小，I最小===0.5A，此时电流表的示数最小为：1A+0.5A=1.5A，所以电流表的变化范围是 1.5A～2.5A．故D正确；滑动变阻器的电阻变化范围是：20Ω～60Ω．故A错误；此时滑动变阻器的功率最小为：P最小=UI最小=30V×0.5A=15W，电路的最小功率为P最小=P1+P最小=30W+15W=45W．所以滑动变阻器的功率变化范围是：15W～45W．故B错误．故选D．三、非选择题（36-51题，共计46分）13．（2分）现代的家庭电路主要由进户线、量电装置、配电装置以及用电器和导线组成．【解答】解：组成电路的四个基本元件：电源、开关、用电器和导线．则现代的家庭电路主要由进户线、量电装置、配电装置以及用电器和导线组成．故答案为：用电器；导线．14．（2分）近期流行的“自拍神器”给旅行者自拍带来方便．如图所示，与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果．（均选填“增大”或“减小”）【解答】解：根据凸透镜成实像时，物距越大，像距越小，像越小，可知“自拍神器”与直接拿手机自拍相比，利用自拍杆可以增大物距，减小人像的大小，从而增大取景范围，取得更好的拍摄效果．故答案为：增大；增大．15．（2分）军用雷达利用反射电磁波来确定飞机的位置，倒车雷达利用反射超声波来确定障碍物的距离．【解答】解：军用雷达是利用电磁波来工作的，即雷达在工作时，先发射出电磁波，其在向前传播过程中，遇到障碍物后被发射回来，即雷达据其所接收到的反射回来的电磁波情况判断前方物体的情况；倒车雷达它在工作时会发出超声波，这些声波遇到障碍物时会反射回来，根据回声到来的方位，可以确定障碍物的位置和距离．故答案为：电磁波；超声波．16．（2分）现有两个分别标有“6V 6W”和“3V 6W”的灯泡L1和L2，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是2.5A．若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是7.5V．【解答】解：根据题意知，L1的额定电压U1=6V，额定功率P1=6W．所以L1的额定电流为：I1===1AL1的电阻为：R1===6ΩL2的额定电压为U2=3V，额定功率为P2=6W．所以L2的额定电流为：I2===2AL2的电阻为：R2===1.5Ω若两灯泡并联，若使其中一个灯泡正常发光，电源电压应为3V．所以干路电流为：I=+I2=+2A=2.5A若两灯泡串联，使其中一个灯泡正常发光，则电路中的电流应为I串=1A．所以电源电压为：U串=U1+I串R2=6V+1A×1.5Ω=7.5V故答案为：2.5；7.5．17．（2分）如图所示，在试管内装些水，用带玻璃管的胶塞塞住，在玻璃管口处放一个轻质小叶轮，加热试管时水沸腾后，水蒸气推动小叶轮转动的过程中，水蒸气的内能能转化为小叶轮的机械能，四冲程汽油机工作中的做功冲程与上述能量转化过程相同．【解答】解：当试管内水被酒精灯加热后，水沸腾成为水蒸气，水蒸气喷出时带动小叶轮转动，水蒸气的内能转化为小叶轮的机械能；汽油机的做功冲程是汽油燃烧产生的内能转化为曲轴的机械能，与上述能量转化相同．故答案为：内能；做功．18．（2分）如图所示，小车从斜面上滑落到水平面后上仍能继续前进，是因为小车具有惯性；水平面对小车的阻力越大，小车的速度减小的越快（填“变化情况”）．【解答】解：小车从斜面上滑到水平面上，由于惯性，会保持原来的运动状态继续前进一段距离；小车在水平面上运动时，水平面越粗糙，受到阻力越大，小车的速度减小的越快，运动距离越短．故答案为：惯性；减小的越快．19．（2分）晓彤通过调查得知，普通人家日均消耗天然气0.2m3，这些天然气完全燃烧放出的热量是8.4×106J，若用这些天然气烧水，可将40kg水温度升高50℃．[不计热量损失，q天然气=4.2×107J/m3，c水=4.2×103J（kg•℃）]．【解答】解：完全燃烧天然气放出的热量：Q放=Vq=0.2m3×4.2×107J/m3=8.4×106J；由题知，不计热量损失，则Q吸=cm水△t=Q放=8.4×106J，水的质量：m水===40kg．故答案为：8.4×106；40．20．（2分）如图玻璃罩，设其所充满的空气的容积为V，空气的密度为ρ，逐渐抽出罩内空气，听到铃声逐渐减弱；当抽出罩内空气总质量的时，剩余空气的密度为ρ．【解答】解：（1）用抽气机将玻璃罩内的空气抽出，空气越来越少，铃声逐渐减弱；进一步推理：当玻璃罩内空气完全抽出时，将听不到铃声，说明声音的传播需要介质，真空不能传声；（2）设原来玻璃罩内空气的质量为m，原来空气的密度ρ=，当抽出罩内空气总质量的时，剩下的空气质量m，玻璃罩内空气的体积不变，所以剩余空气的密度为：ρ′==ρ．故答案为：减弱；ρ．21．（2分）在家庭实验室中，晓彤把鸡蛋放入盛水的杯中，鸡蛋沉在杯底如图甲，向杯中加盐，鸡蛋悬浮如图乙，假设杯中液面始终不变，则鸡蛋排开液体甲的质量＜鸡蛋排开液体乙的质量，液体对甲容器底的压强＜液体对容器乙底的压强（填“＞”、“=”或“＜”）．【解答】解：鸡蛋在甲中沉入水底，则ρ甲＜ρ鸡蛋，F甲＜G；在图乙中悬浮，则ρ乙=ρ鸡蛋，F乙=G；所以，液体的密度ρ甲＜ρ乙，鸡蛋受到的浮力F甲＜F乙；由于F浮=G排=m排g，所以鸡蛋排开液体的质量m甲＜m乙；由于杯中液面始终不变，根据p=ρgh可知，液体对容器底的压强p甲＜p乙．故答案为：＜；＜．22．（2分）图甲是通过标有“9V 3W”灯泡L的电流跟其两端电压关系的图象，现将L与阻值为10Ω的电阻R连入图乙所示电路，闭合开关S，灯泡L正常发光，此时通过R的电流是0.9A，当调压电源的输出电压为6V时，电路的总功率是 5.4W．【解答】解：由乙电路图可知，灯泡L与电阻R并联，因并联电路中各支路两端的电压相等，且灯泡L正常发光，所以，电源的电压U=9V，。
