高压线路保护讲解
工厂高压线路的继电保护
时间固定不变的，与故障电流大小无关。而反时限就是保护装置的动作时
间与故障电流成反比关系，故障电流越大，动作时间越短，所以反时限特 性也称为反比延时特性。 (一) 定时限过电流保护装置的组成和原理 定时限过电流保护装置的原理电路如图6-23所示。其中图a 为集中表示 的原理电路图，通常称为接线图；图b为分开表示的原理电路图，通常称为 展开图。从原理分析的角度来说，展开图更简明清晰，因此在二次回路图 （包括继电保护电路图）中应用最为普遍。
图6-22 “去分流跳闸”的过电流保护电路
25,26
等型电流继电器，其
QF-断路器；TA1、TA2-电流互感器；
KA-GL-11、 21型电流继电器； YR-跳闸线圈
四、带时限的过电流保护
带时限的过电流保护，按其动作时间特性分，有定时限过电流保护和 反时限过电流保护两种。定时限就是保护装置的动作时间是按整定的动作
图6-25 线路过电流保护整定说明图 a)电路 b)定时限过电流保护的时限整定说明 c)反时限过电流保护的时限整定说明
设电流互感器的变流比为 K i ，保护装置的接线系数为 K w ，保护装置的返回系 数为 K re ，则最大负荷电流换算到继电器中的电流为K w I L.max / Ki 。由于要求返回电流
15,16 断能力才行。现在生产的 GL
触点容量相当大，短时分断电流可达150A，完全能够满 足去分流跳闸的要求。因此这种去分流跳闸的操作方式 现在在工厂供电系统中应用相当广泛。 但是，图6-22所示的这一“去分流跳闸”电路存在 一个问题，即电流继电器KA的常闭触点如果由于外界振 动偶然断开时可能造成误跳闸的事故。因此实际的“去 分流跳闸”电路要利用图6-17所示的“先合后断转换触 点”来弥补这一缺陷，这将在下面讲述反时限过电流保 护时（图6-24）予以介绍。
几种高压直流线路保护浅析
几种高压直流线路保护浅析摘要：本文对高压直流输电线路的几种基本线路保护进行了介绍，对保护原理进行了简要分析。
关键词：直流线路保护、纵差保护、行波保护、突变量和欠压保护。
0引言高压直流输电近年在我国得到了飞速发展，直流线路保护是高压直流线路稳定运行的重要保障，线路保护的正确动作以及动作后再启动程序的正确执行关系到直流系统的稳定运行。
1 直流线路保护介绍1.1 直流线路行波保护（1）行波保护：根据波理论，电压和电流都可以看作以接近于光速向两个方向传播的行波。
当接地故障发生时，电压的突然下降会在线路中造成很大的能量释放，这些能量以波的形式进行传播，所以如果能检测到波的变化，就能检测到故障。
当接地故障发生后，一部分故障电流在线路中传播，一部分故障电流进入大地，所以引入了极波和地波的概念：Wpm=IDL×Zpm-UDL Wgm=IDN×Zgm-UDN 程序通过周期性的比较极波来判断是否发生了接地故障。
如果在某点检测到当时的极波与前两个周期的极波的差值超过了门槛值，然后就以一定的延时再进行三次比较，如果这三次的差值也超过了门槛值，就认为检测到了接地故障。
通过检测地波是增加还是减少，来区分是本极故障还是另一级故障。
（2）ABB行波保护判据基本原理当直流线路上发生对地短路故障时，会从故障点产生向线路两端传播故障行波，两端换流站通过检测极波b（t）＝ID·γ－UD（式中：γ为直流线路的极波阻抗，ID和UD分别为整流侧直流电流和直流电压）的变化，即可检知直流线路故障，构成直流线路快速保护；另一方面，故障时两个接地极母线上的过电压吸收电容器上会分别产生一个冲击电流，利用该冲击电流以及两极直流电压的变化即可构成所谓地模波，根据地模波的极性就能正确判断出故障极。
1.2线路差动保护原理图1在图1的系统图中，设两侧保护的电流IM、IN以母线流向被保护的线路方向规定为其正方向。
以两侧电流的相量和作为继电器的动作电流Id，Id=│I&M+ I&N│，该电流有时也称做差动电流。

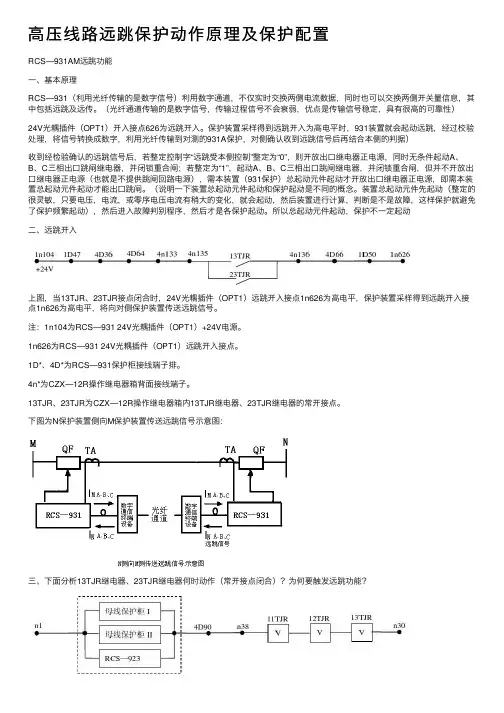

高压线路远跳保护动作原理及保护配置
⾼压线路远跳保护动作原理及保护配置RCS—931AM远跳功能⼀、基本原理RCS—931（利⽤光纤传输的是数字信号）利⽤数字通道，不仅实时交换两侧电流数据，同时也可以交换两侧开关量信息，其中包括远跳及远传。
（光纤通道传输的是数字信号，传输过程信号不会衰弱，优点是传输信号稳定，具有很⾼的可靠性）24V光耦插件（OPT1）开⼊接点626为远跳开⼊。
保护装置采样得到远跳开⼊为⾼电平时，931装置就会起动远跳，经过校验处理，将信号转换成数字，利⽤光纤传输到对测的931A保护，对侧确认收到远跳信号后再结合本侧的判据）收到经检验确认的远跳信号后，若整定控制字“远跳受本侧控制”整定为“0”，则开放出⼝继电器正电源，同时⽆条件起动A、B、C三相出⼝跳闸继电器，并闭锁重合闸；若整定为“1”，起动A、B、C三相出⼝跳闸继电器，并闭锁重合闸，但并不开放出⼝继电器正电源（也就是不提供跳闸回路电源），需本装置（931保护）总起动元件起动才开放出⼝继电器正电源，即需本装置总起动元件起动才能出⼝跳闸。
（说明⼀下装置总起动元件起动和保护起动是不同的概念。
装置总起动元件先起动（整定的很灵敏，只要电压，电流，或零序电压电流有稍⼤的变化，就会起动，然后装置进⾏计算，判断是不是故障，这样保护就避免了保护频繁起动），然后进⼊故障判别程序，然后才是各保护起动。
所以总起动元件起动，保护不⼀定起动⼆、远跳开⼊上图，当13TJR、23TJR接点闭合时，24V光耦插件（OPT1）远跳开⼊接点1n626为⾼电平，保护装置采样得到远跳开⼊接点1n626为⾼电平，将向对侧保护装置传送远跳信号。
注：1n104为RCS—931 24V光耦插件（OPT1）+24V电源。
1n626为RCS—931 24V光耦插件（OPT1）远跳开⼊接点。
1D*、4D*为RCS—931保护柜接线端⼦排。
4n*为CZX—12R操作继电器箱背⾯接线端⼦。
13TJR、23TJR为CZX—12R操作继电器箱内13TJR继电器、23TJR继电器的常开接点。
浅谈电气运行中的高压线路保护问题
浅谈电气运行中的高压线路保护问题电气工程中，高压线路是稳定运行的基础。
然而，高压线路在经过长时间的使用后，会出现各种问题。
其中之一便是高压线路保护问题。
本文就对电气运行中的高压线路保护问题进行探讨。
一、高压线路保护简介高压线路是负责输送电力的重要节点，在运行的过程中，由于各种因素的影响，可能导致过电流、过电压和短路等问题。
这些问题都会导致高压线路的损坏和设备损坏甚至引起意外。
因此，高压线路保护是电气工程领域中非常重要的一个环节。
高压线路保护是一种在高压线路工作中自动断开的机制。
其作用是在高压线路出现过电流、过电压或短路等故障时，及时切断电力供应。
从而保护高压线路的设备和人员的安全。
高压线路保护系统通常由电流保护、电压保护、过流保护、过压保护、差动保护和继电保护等不同类型的保护装置组成。
二、高压线路保护装置的类型及特点1.电流保护电流保护是最常用的一种高压线路保护装置。
其主要作用是检测系统中的电流是否超过正常范围。
如果当前电流超出设定值，则电流保护会立即切断电流供应。
电流保护通常使用磁性元件来监测电流。
电压保护主要用于控制系统中的电压在正常范围内。
当电压超过设定值时，电压保护会发出警告信号，并通知继电器进行跳闸。
因此，电压保护可以确保系统中的电压始终在安全范围内。
电压保护通常使用电动机式元件来监测电压。
过流保护用于检测电路中的过电流。
当电路中的电流超过设定值时，过流保护将立即跳闸。
通过这种方式，过流保护可以防止过载或短路。
4.过压保护过压保护主要用于检测过电压。
当电路中的电压超过设定值时，过压保护装置将立即跳闸，保护设备免受损坏或危险，从而保证电气设备的安全运行。
5.差动保护差动保护是一种常见的高压线路保护机制。
它使用多个变压器，通过比较主变压器与备用变压器的差异来检测电流是否流过高压线路。
如果主变压器的电流与备用变压器的电流不同，则代表线路中发生了故障，电流与电压保护装置将被激活以切断电源。
继电保护是指一种它可以接收其他保护装置发送的信号，并通过内部电路进行处理的装置。
微机保护(高压输电线路保)
三段电流 保 护
电流速断保护 （Ⅰ段）
定时限电流速断 保护（Ⅱ段）
定时限过流 保护（Ⅲ段）
动作时限 tI①
保护范围 线路15%
动作时限
tI②=tII①+At
保护范围
线路X-1的全部
动作时限
保护范围
X-l及X-2全部
线路X-2的一部分 tI③=zⅡ③+ At
二）电流电压联锁速断保护
在最小运行方式线路 各点短路时，母线I 上的残压
保护原理的本质是识别系统正常和故障状态下电 气量或非电气量之间的差别，纵联保护也不例外。输 电线路的纵联保护就是利用线路两端的电气量在故障 与非故障时的特征差异构成的。当线路发生区内故障 或区外故障时，电力线两端电流波形、功率、电流相 位以及两端的测量阻抗都有明显的差异，利用这些差 异就可以构成不同原理的纵联保护。
2、电流速断保护
为减小电气设备的损坏程度
希望故障切除 时间越短越好
电流速断保护
为提高系统稳定性
3、三段电流保护装置的动作过 程
图2 三段过流保护装置及其动作时限的配合
近后备：线路X-l本身的主保护为速断保护和带时限速断保护，而 第三段过流保护对本线路的主保护起后备作用，故称近后备。 远后备：当线路X-2的保护或开关拒动时，线路X-1的过流保护均 可起后备作用，由于X-1的过流保护是对相邻的下一级线路X-2的 保护起后电保护的基本要求
基本要求
可靠性
灵敏性
选择性
快速性
第三节 电力系统继电保护的配置
对线路保护的总体要求
保护范围内任何故障保护均 能正确动作 全线速动 出口故障，正确动作 振荡时保护不能误动 既能躲过最大负荷，又能在 大电阻接地故障时正确动作
工厂高压线路的继电保护
工厂高压线路的继电保护工厂高压线路是指电力工厂中用于输送和分配电能的线路，其电压一般在110千伏以上，属于较高压力的电力传输线路。
为了确保工厂高压线路的安全运行，必须配备有效的继电保护系统，及时探测并切断线路中的故障，保护设备和人员的安全。
在工厂高压线路中，继电保护系统通常由保护装置和保护继电器组成。
保护装置是用于探测线路中异常情况的设备，包括电流互感器、电压互感器、过流保护、跳闸器等。
保护继电器则根据保护装置所提供的电流、电压、频率等信息进行判断，并发出切断电源的信号，以保护线路和设备的安全。
工厂高压线路的继电保护主要包括三个方面的功能：过电流保护、过电压保护和地电流保护。
过电流保护是针对线路中发生过电流情况而设计的保护措施。
当线路中出现过电流时，保护继电器会迅速判断并发送切断电源的信号，以避免过电流对线路和设备造成进一步的损害。
过电流保护的主要装置有过流继电器、跳闸器等。
过电压保护则是针对线路中发生过电压情况而设计的保护措施。
过电压可能导致设备的损坏，甚至引发火灾等严重后果。
因此，继电保护系统需要能够及时检测到过电压情况，并发出切断电源的信号。
过电压保护的主要装置有电压继电器、跳闸器等。
地电流保护则是针对线路中发生接地故障而设计的保护措施。
接地故障可能引起电流回路中的人身安全问题和设备损坏问题，因此必须及时切断故障线路。
地电流保护的主要装置有接地继电器、跳闸器等。
此外，工厂高压线路的继电保护还需要配备其他功能，如过载保护、过频保护、欠频保护等。
过载保护用于检测线路中的过载情况，并及时切断电流；过频保护用于检测线路中的过高频率情况，并切断电源进行保护；欠频保护用于检测线路中的过低频率情况，并及时切断电源。
总之，工厂高压线路的继电保护是确保线路和设备安全运行的重要措施。
通过配备过电流保护、过电压保护、地电流保护等继电保护装置和继电器，能够及时发现并切断线路中的异常情况，保护工厂高压线路的安全。
在设计和使用继电保护系统时，还需根据具体情况进行合理的选择和配置，以达到更好的保护效果。
我厂220KV线路保护配置及原理讲解
纵联保护原理一、纵联保护：高频保护是利用某种通信设备将输电线路两端或各端的保护装置纵向连接起来，将各端的电气量（电流、功率方向等）传送到对端，将各端的电气量进行比较，以判断故障在本线路范围内还是范围外，从而决定是否切除被保护线路。
二、相差高频保护原理：（已经退出主流，不做解释）相差高频保护作为过去四统一保护来说，占据了很长一段时间的主导地位，随着微机保护的发展，相差高频保护已经退出实际运行。
相差高频保护是直接比较被保护线路两侧电流的相位的一种保护。
如果规定每一侧电流的正方向都是从母线流向线路，则在正常和外部短路故障时，两侧电流的相位差为180°。
在内部故障时，如果忽略两端电动势相量之间的相位差，则两端电流的相位差为零，所以应用高频信号将工频电流的相位关系传送到对侧，装在线路两侧的保护装置，根据所接收到的代表两侧电流相位的高频信号，当相位角为零时，保护装置动作，使两侧断路器同时跳闸，从而达到快速切除故障的目的。
侧电流侧电流侧电流侧电流启动元件：判断系统是否发生故障，发生故障才启动发信并开放比相。
操作元件：将被保护线路工频三相电流变换为单相操作电压，控制收发信机正半波发信，负半波停信。
作为相差高频保护，其启动定值有两个，一个低定值启动发信，另一个高定值启动比相，采取两次比相，延长了保护动作时间。
对高频收发信机调制的操作方波要求较高，区外故障时怕出现比相缺口引起误跳闸，因此被现有的方向高频所取代。
二、闭锁式高频保护原理方向纵联保护是由线路两侧的方向元件分别对故障的方向作出判断，然后通过高频信号作出综合的判断，即对两侧的故障方向进行比较以决定是否跳闸。
一般规定从母线指向线路的方向为正方向，从线路指向母线的方向为反方向。
闭锁式方向纵联保护的工作方式是当任一侧正方向元件判断为反方向时，不仅本侧保护不跳闸，而且由发信机发出高频信号，对侧收信机接收后就输出脉冲闭锁该侧保护。
在外部故障时是近故障侧的正方向元件判断为反方向故障，所以是近故障侧闭锁远离故障侧；在内部故障时两侧正方向元件都判断为正方向，都不发送高频信号，两侧收信机接收不到高频信号，也就没有输出脉冲去闭锁保护，于是两侧方向元件均作用于跳闸。
02中高压线路保护
2）限时零序电流速断保护（零序电流Ⅱ段）
零序电流Ⅱ段应保护本线路的全长，保护范围必然延伸到相邻线路，但不应 超出相邻线路的零序电流Ⅰ段的保护范围，因此在动作电流和动作时限上，需要 与相邻线路的零序电流Ⅰ段配合，一般有0.5s的动作延时。
3）零序过电流保护（零序电流Ⅲ段）
零序过电流保护作为线路接地故障时的近后备保护和远后备保护，应该在系 统正常运行和相间短路时不动作。系统正常运行时三相对称，3I0=0；相间短路 时，短路电流只含有正序分量和负序分量，同样有3I0=0，根据零序电流的测量 方法，此时流入电流元件的电流只是不平衡电流。因此，零序电流Ⅲ段的动作电 流只需躲过最大不平衡电流即可，一般数值不大，保护的灵敏度较高。
1)故障相对地电压等于零，系统出现零序电压；
2)所有线路出现接地电流（零序电流)，接地电流为容性电流； 故障点接地电流等于所有线路的对地电容电流之和；
接地短路时三相的零序电压大小相等、相位相同，根据序分量 的概念有3U0=UA+UB+UC。通常采用三个单相式电压互感器或三相五 柱式电压互感器取得零序电压，
3.零序电流测量
接地短路时三相的零序电流大小相等、相位相同，根据序分量
的概念，有3i0＝iA+iB+iC。通常通过零序电流滤过器测量零序电流ImI()整定原则re1
k .B. max
躲过本线路末端短路的可 能出现的最大短路电流
IIact.l——线路L1的瞬时电流速断保护一次动作电流；
KIact.l——瞬时电流速断保护的可靠系数，考虑短路电流的计算误差、测量误差、 短路电流非周期分量等因素对保护的影响，一般取K兩=1.2～1.3；
I(3)k.B.max——系统最大运行方式下，在线路L1末端（母线）发生三相短路时流过 保护1(即线路L1)的短路电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压线路一．纵联保护，是用某种通信通道将输电线路两端的保护装置纵向联结起来，将本端的电气量传送到对端进行比较，以判断故障在本线路范围内还是在线路范围之外，从而决定是否切断被保护线路。
纵联保护构成了高压线路保护的全线速动主保护 纵联保护分类(一) 按保护通道形式进行分类1. 高频保护是以输电线载波通道作为通信通道的纵联保护；通道连接方式分为“相-相”制通道 、“相-地”制通道 ；专用收发讯机采用“相-地”制通道；复用载波设备采用“相-相”制通道。
2. 微波保护是以微波通道作为通信通道的纵联保护。
3. 光纤保护是以光纤通道作为通信通道的纵联保护。
4. 导引线保护是以辅助导线或导引线为通信通道的纵联保护，目前已基本停止使用。
纵联保护分类(二)1.方向纵联保护基本原理为比较线路两端的功率方向，可采用载波通道、微波通道、光纤通道道。
2. 方向纵联保护包括纵联方向保护及纵联距离保护。
常用的方向元件包括工频变化量方向、正序故障分量元件、零序方向元件、方向阻抗元件等。
3..纵联差动保护基本原理为比较线路两端各端电流的幅值 及相位 ；采用光纤通道或微波通道。
方向纵联保护-工作方式1－专用闭锁式如上图所示，当线路发生区内k2点故障时，两侧纵联保护均启动， 通过收发讯机向对侧发闭锁信号；两侧纵联保护在收到闭锁信号 （确认时间为5~8ms ）后，两侧纵联保护的正方向停信元件均动作，立即停止向对方发送闭锁信号；各侧纵联保护在收 不到闭锁信号(确认时间为5~8ms)后，出口跳闸切除区内故障。
MNMN如上图所示，当线路发生区内k1点故障时，两侧纵联保护均启动，通过收发讯机向对侧发闭锁信号；两侧纵联保护在收到闭锁信号（确认时间为5~8ms）后，M侧纵联保护的正方向停信元件动作，立即停止向对方发送闭锁信号，但N侧纵联保护的正方向停信元件不会动作,继续向对侧发送闭锁信号；因此区外故障纵联保护不会动作。
•远方启信逻辑保护未起动时，收到对侧闭锁信号, 开关合位则立即发信10s; •位置停信:开关处于跳位，收信后停信160ms;•其它保护三跳停信:保护启动，收到开入，停信200ms;•定时通道自检本侧保护启信，200ms后停信。
对侧保护在收到高频信号后由远方启信逻辑立即发信10s，本侧保护在收到对侧高频信号5s后再次发信10s，通道试验结束。
专用闭锁式工作原理总结：专用闭锁式通道上传输的为闭锁信号；•纵联保护的停信元件为正方向元件，每侧保护必须在收到闭锁信号（确认时间为5~8ms）后才允许停信,本侧停信后要求持续一段时间(5~8ms)收不到闭锁信号才发跳闸命令专用闭锁式优点：可靠性高；即使内部故障使高频通道中断，保护也会正确动作跳闸。
专用闭锁式缺点本方式只在故障时发信，正常时不发信；如通道中断可能会造成区外故障误动；因此，必须每天进行通道检查。
保护与收发信机的两种接线方式：•“双接点”方式保护由两副接点控制发信、停信，其它保护三跳停信回路、远方信回路、定时通道自检功能由收发讯机完成；“单接点”方式保护由一副接点控制发信、停信,其它保护三跳停信回路、远方信回路、定时通道自检功能由收发讯机完成；通道方式1－“相地”式高频通道通道方式2－专用光纤通道通道方式2－复用PCM设备纵联保护-工作方式2－复用闭锁式复用闭锁式工作原理M N复用闭锁式采用反方向元件作为发信元件如上图所示,当线路发生区外k1点故障时，N侧纵联保护反方向动作向对侧发闭锁信号；M侧保护正方向元件动作，但收到对侧的闭锁信号,故区外故障保护不会误动作；当线路发生区内k2点故障时，两侧保护正方向元件均动作且未收到闭锁信号，因此区内故障可靠切除。
复用闭锁式采用反方向元件作为发信元件;纵联保护在本侧正方向元件动作后确认收不到对侧的闭锁信号则出口跳闸；通道确认时间约18ms左右。
通道方式1－“相-相”式载波通道复用载波设备复用载波设备通道方式2－其它数字通道保护与通讯设备接线纵联保护-工作方式3－允许式M N复用允许式采用正方向元件作为发信元件如上图所示,当线路发生区外k1点故障时， M侧保护正方向元动作并向对侧发运信号，N侧保护正方向元件不会动作,因此区外故障不会误动；当线路发生区内k2点故障时，两侧保护正方向元件均动作且均向对侧发允许信号,两侧保护在本侧正方向元件动作后收到允许信号（5ms左右）,保护动作切除区内故障。
允许式总结：功率方向为正的一端向对端发送允许信号，每端的收信机只能接收对端的信号而不能接收自身的信号，每端的保护必须在方向元件动作，同时又收到对端的允许信号后，才能动作于跳闸。
通常采用复用载波机构成允许式保护，一般采用键控移频的方式。
正常运行时，收信机经常收到对端发送的频率为fG监频信号，其功率较小，用以监视高频通道的完好性。
当正向区内发生故障时，对端方向元件动作，键控发信机停发fG信号而改发频率为fT的跳频信号（或称移频）信号，其功率提升，收信机收到此信号后即允许本端保护跳闸。
允许式保护通常采用相-相式载波通道；在系统发生三相接地短路时，允许信号可能难以通过。
纵联保护在允许式下，如果保护启动后判为发生正向相间故障，收不到对侧允许信号，但收到导频消失开入，开放纵联保护100ms.纵联差动保护通道接线示意差动元件直接比较两侧电气量判断故障通过通道交换两侧电流量的波形（采样点）和相量，通道将两侧交流回路联系起来分相电流差动保护优点原理简单可靠•本身具有选相能力•不受系统振荡影响•不受串补电容影响•受过渡电阻影响小•受电压问题影响小距离保护的原理距离保护的优点：1.既反应电压的降低又反应动作电流的增大，灵敏度高。
2.保护范围不受运行方式的影响。
3.可以在多电源的复杂网络中保证动作的选择性。
距离保护的缺点：1.不能实现全线速动。
距离保护的元件介绍多边形特性方向阻抗元件α优点：躲负荷能力强多边形特性说明：1.小偏四边形主要保征门口短路可靠动作。
2.电抗线是为了防止接地距离超越，计算X后下倾α。
2.电阻线倾斜，与R轴夹角为60°, 主要是躲负荷阻抗用。
园特性阻抗元件优点：1.耐过渡电阻能力较强。
当用于短线路时，动作特性可向第一相限偏移，进一步增加耐过渡电阻能力。
2.明确的方向性。
缺点：1.躲负荷能力较差二．1. WXH-803能适用于线路两侧TA变比不一致的情况吗？如何实现？答：WXH-803能适用于线路两侧TA变比不一致的情况。
WXH-803保护装置传送的电流数据是一次电流值，即本侧装置采样到的二次电流再除以本侧CT变比，换算成一次电流值再传送给对侧，装置接收到数据后，再乘以本侧CT变比，再合本侧采样的电流进行比较。
2. WXH-803主从定位、主从时钟有何区别？答：WXH-803主从定位是指两侧保护装置实现采样同步方式时，即同步后两侧同一序号模拟量同时采样时，需要指定一个参考端（主端），另一侧设定为同步调准端（从端）；而主从时钟是两侧保护装置的时钟选择方式，专用方式下或2M复用时，发送数据采用内部时钟，即两侧装置发送时钟工作在“主—主”方式下。
接收时钟采用从接收数据流提取的时钟。
复用方式下，发送数据采用从接收数据流中提取的时钟，即两侧装置发送时钟工作在“从—从”方式下。
接收时钟仍采用从接收数据流提取的时钟。
3. WXH-803远跳、远传功能如何实现？答：远跳逻辑：一侧保护设有一路远跳及7路远传信号开入端子。
当本侧远跳端有开入时，装置将远跳命令传给对侧差动保护。
对侧差动保护在收到远跳命令后，控制字中投“远跳投入”且不投“远跳经本地闭锁”时，对侧三相永跳，并给出远跳报文；若对侧只投“远跳投入”控制字，则需经本地相电流突变量启动元件开放后三相永跳。
若需其它复杂就地判别元件控制时可将远跳信号接入本地远传信号开入端子（共7路，建议用1~2路），对侧输出对应的1~2路远传信号开出供当地其他装置用。
4.WXH-801(802) 保护装置发告警Ⅰ包括_电流求和自检错、定值错、CT回路异常、开出错。
5.WXH-802高频保护中母线差动保护跳闸停信和开关位置停信的作用是什么。
答：当母线故障发生在电流互感器与断路器之间时，母线保护虽然正确动作，但故障点依然存在，依靠母线保护出口继电器动作停止该线路高频保护发信，让对侧断路器跳闸切除故障。
跳闸位置继电器停信，是考虑当故障发生在本侧出口时，由接地或距离保护快速动作跳闸，而高频保护还未来得及动作，故障已被切除，并发出连续高频信号，闭锁了对侧高频保护，只能由二段带延时跳闸。
为克服此缺点，采用由跳闸位置继电器停信，使对侧自发自收，实现无延时跳闸。
6.WXH-801(802)保护装置“三取二”闭锁跳闸负电源的作用是什么？在开出传动时如何取消“三取二”？答：当任一CPU插件由于硬件损坏或其他意想不到的原因导致CPU插件工作紊乱，程序出格，及程序不再按原来设计的流程执行时，保护CPU插件有可能既驱动其启动继电器，也驱动跳闸出口继电器，这时保护就可能误跳闸。
所以从理论上讲，仅靠同一CPU插件上的启动继电器来闭锁跳闸负电源不能防止任意条件下保护的误动作。
采用三取二闭锁时，单是其中一个CPU出现上述情况，就不可能真正导致出口跳闸。
而实际发生故障时，三个CPU中的两个以上同时启动时，就可以开放三取二闭锁回路而正确出口。
取消“三取二”的方法：将跳闸插件中的LX1、LX2短接环取消。
7.WXH-803保护装置主从时钟的设置方法？答：将装置断电后拧松位于装置后盖板上的光端机上三个白色塑料螺钉，取下尾纤后即可拔出光端机。
打开光端机面板后，可通过内部插针调整主从时钟，“M”位主，”S”位从。
选择时钟后按相反顺序恢复。
8、820系列微机线路保护测控装置中三相一次重合闸功能启动条件是什么？闭锁重合闸的条件有哪些？有哪几种重合方式？答：WXH-8201、重合闸的启动：由断路器位置接点变位启动。
2、重合闸的闭锁条件有：①闭锁重合闸；②低频动作；③过负荷跳闸；④弹簧未储能；⑤手跳（HHJ返回）；⑥遥控跳闸；⑦控制回路断线；⑧线路电压异常；⑨压力异常。
3、重合闸设有四种重合方式：①无检定；②检无压，有压转检同期；③检同期；④检无压，有压不重合。
9.WXH-820端子225为手合开入有什么作用WXH-821由于保护功能较少，一般情况下用于直配线、馈出线的保护，且断路器为非同期点，手合不会引起非同期合闸；WXH-822保护功能较多，当所操作的断路器为同期点时，通过该开入点来避免非同期合闸，使用方法：将手合开关接到开入点，当手合开关在合位，装置通过PT保护电压和线路抽取电压检同期，等待同期。
注：由于WXH-820主要为变电站开发，在没有同期柜的情况下，才采用该点。
针对我部门，发电厂一般都有同期柜，故我们不采用该点10.为什么２２０ＫＶ及以上系统要装设断路器失灵保护，其作用是什么？答：２２０ＫＶ以上的输电线路一般输送的功率大，输送距离远，为提高线路的输送能力和系统的稳定性，往往采用分相断路器和快速保护。
