电气控制系统设计
电气控制系统设计课程设计
电气控制系统设计课程设计一、课程目标知识目标：1. 理解电气控制系统的基本组成、工作原理及设计流程；2. 掌握常用电气元件的功能、选用原则及相互连接方式；3. 了解电气控制系统设计的相关规范和标准，具备初步的电气图纸阅读与绘制能力。
技能目标：1. 能够运用所学知识，对简单电气控制系统进行设计、搭建与调试；2. 培养学生运用电气CAD软件绘制电气图纸的能力；3. 提高学生团队协作能力，培养沟通、交流、解决问题的能力。
情感态度价值观目标：1. 培养学生对电气工程及自动化领域的兴趣，激发学习热情；2. 培养学生严谨、认真、负责的学习态度，养成良好的学习习惯；3. 增强学生的环保意识，认识到电气控制系统在节能环保方面的重要性。
课程性质：本课程为实践性较强的学科，旨在培养学生的动手能力、设计能力和创新能力。
学生特点：学生具备一定的电气基础知识，但对电气控制系统设计尚处于入门阶段，需要通过实践操作来提高。
教学要求：结合课本内容，注重理论与实践相结合，以学生为中心，充分调动学生的积极性与参与度。
将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 电气控制系统的基本组成与工作原理- 介绍电气控制系统的组成部分，包括控制器、执行器、传感器等；- 阐述电气控制系统的工作原理，分析其控制过程。
2. 常用电气元件及其选用- 介绍常用电气元件的功能、符号及分类；- 讲解电气元件的选用原则，如性能、可靠性、成本等。
3. 电气控制系统设计流程与方法- 阐述电气控制系统设计的基本流程，包括需求分析、方案设计、元件选型、图纸绘制等；- 介绍电气控制系统设计的方法，如模块化设计、标准化设计等。
4. 电气图纸绘制与CAD软件应用- 指导学生运用电气CAD软件绘制电气图纸；- 讲解电气图纸的规范和标准，培养学生的图纸阅读与绘制能力。
5. 电气控制系统搭建与调试- 安排学生进行简单电气控制系统的搭建与调试；- 讲解调试过程中可能遇到的问题及解决方法。
电气控制系统课程设计
电气控制系统课程设计一、课程目标知识目标：1. 理解并掌握电气控制系统的基本组成、工作原理及分类。
2. 学会分析电气控制线路图，并能进行简单的控制线路设计。
3. 掌握常见电气控制设备的使用方法和维护技巧。
技能目标：1. 能够运用所学知识，对实际电气控制系统进行故障排查和分析。
2. 培养动手实践能力，完成简单的电气控制线路搭建和调试。
3. 提高团队协作和沟通能力，通过小组合作完成课程设计任务。
情感态度价值观目标：1. 培养学生对电气控制技术的兴趣，激发学习热情。
2. 增强学生的安全意识，养成良好的操作习惯。
3. 培养学生的创新意识和实践精神，提高解决问题的能力。
课程性质：本课程为实践性较强的专业课，以理论教学为基础，注重培养学生的动手能力和实际操作技能。
学生特点：学生为高中年级，具备一定的物理和数学基础，对电气控制系统有一定了解，但实践操作经验不足。
教学要求：结合课程性质、学生特点，明确以下教学要求：1. 理论联系实际，注重实践操作，提高学生的动手能力。
2. 采用案例教学，激发学生兴趣，提高学生的参与度。
3. 强化团队合作，培养学生沟通协作能力。
4. 注重过程评价，关注学生个体差异，提高教学质量。
二、教学内容1. 电气控制系统的基本概念与分类- 介绍电气控制系统的定义、组成及分类。
- 教材章节：第一章第一节2. 电气控制系统的基本元件- 分析接触器、继电器、按钮、开关等控制元件的作用及原理。
- 教材章节：第一章第二节3. 电气控制线路图的绘制与分析- 学习电气控制线路图的绘制方法，掌握分析技巧。
- 教材章节：第二章第一节4. 常见电气控制电路的设计与搭建- 介绍启停控制、正反转控制、多地控制等电路的设计方法。
- 教材章节：第二章第二节5. 电气控制设备的选用与维护- 讲解常用电气控制设备的选择标准，了解维护保养方法。
- 教材章节：第三章第一节6. 电气控制系统的故障分析与排查- 学习故障分析方法，提高故障排查能力。
自动化设备中的电气控制系统设计
自动化设备中的电气控制系统设计自动化设备在现代工业生产中起着至关重要的作用，其可靠的运行离不开优秀的电气控制系统设计。
本文将对自动化设备中的电气控制系统设计进行探讨，并提出一些建议和注意事项。
一、概述随着科技的不断进步，电气控制系统在自动化设备中的应用越来越广泛。
它能够实现设备的自动化、智能化和高效化操作，提高了生产效率和产品质量。
一个好的电气控制系统设计应该具备以下几个方面的特点：稳定可靠、灵活可控、安全环保、易于维护和扩展。
二、电气控制系统设计的关键要素1.需求分析：在设计之前，需要对自动化设备的功能需求和技术要求进行全面准确的分析。
这包括设备的工作流程、控制信号、传感器应用、安全保护要求等方面的内容。
只有清晰明确的需求分析，才能指导后续的设计工作。
2.电气元件选型：根据需求分析的结果，选择合适的电气元件。
这包括开关、继电器、传感器、变频器、PLC（可编程控制器）等。
选型过程中，需要考虑元件的质量、品牌信誉、性能参数等因素，确保其能够满足设备的要求。
3.系统架构设计：制定整体的电气控制系统架构。
根据需求分析和选择的电气元件，设计合理的电气控制系统结构，包括信号流程、控制层次、通信方式等。
合理的系统架构设计可以提高系统的稳定性和可靠性。
4.布线与连接：在电气控制系统设计中，合理的布线和连接是十分重要的。
需要确保电气设备之间的连接稳固可靠，同时避免干扰和电磁辐射问题。
此外，还应注意布线的可维护性和安全性。
5.软件程序编制：对于使用可编程控制器（PLC）的电气控制系统，软件程序的编制至关重要。
设计人员需要根据设备的功能需求和控制逻辑，编写出可靠高效的控制程序。
程序应求简洁明了、易于调试和维护。
6.可靠性和安全性考虑：在电气控制系统设计中，可靠性和安全性是至关重要的方面。
设计人员应考虑系统的冗余性、故障检测和报警机制以及紧急停机保护等。
此外，还需注意电气设备的运行环境和防护措施，确保人员和设备的安全。

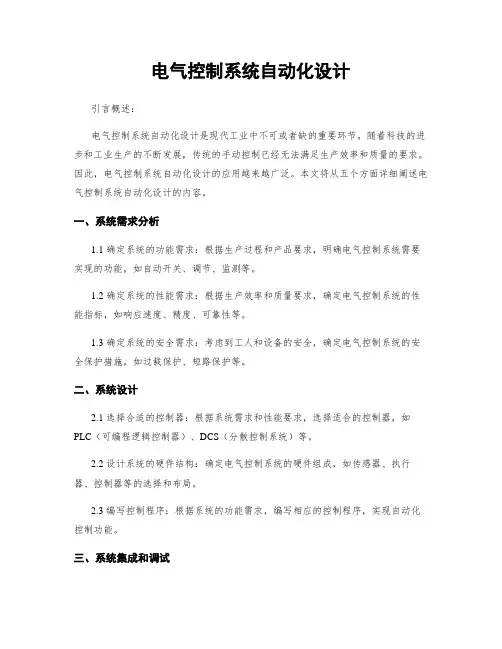

电气控制系统自动化设计
电气控制系统自动化设计引言概述：电气控制系统自动化设计是现代工业中不可或者缺的重要环节。
随着科技的进步和工业生产的不断发展，传统的手动控制已经无法满足生产效率和质量的要求。
因此，电气控制系统自动化设计的应用越来越广泛。
本文将从五个方面详细阐述电气控制系统自动化设计的内容。
一、系统需求分析1.1 确定系统的功能需求：根据生产过程和产品要求，明确电气控制系统需要实现的功能，如自动开关、调节、监测等。
1.2 确定系统的性能需求：根据生产效率和质量要求，确定电气控制系统的性能指标，如响应速度、精度、可靠性等。
1.3 确定系统的安全需求：考虑到工人和设备的安全，确定电气控制系统的安全保护措施，如过载保护、短路保护等。
二、系统设计2.1 选择合适的控制器：根据系统需求和性能要求，选择适合的控制器，如PLC（可编程逻辑控制器）、DCS（分散控制系统）等。
2.2 设计系统的硬件结构：确定电气控制系统的硬件组成，如传感器、执行器、控制器等的选择和布局。
2.3 编写控制程序：根据系统的功能需求，编写相应的控制程序，实现自动化控制功能。
三、系统集成和调试3.1 进行硬件连接：按照设计要求，将传感器、执行器和控制器等硬件设备进行正确的连接。
3.2 进行软件配置：将编写好的控制程序下载到控制器中，并进行相应的配置和参数设置。
3.3 进行系统调试：通过对系统的功能、性能和安全进行测试和调试，确保电气控制系统的正常运行。
四、系统运行和维护4.1 系统运行监控：对电气控制系统进行实时监控，及时发现和处理系统故障和异常。
4.2 系统数据分析：通过对系统运行数据的采集和分析，优化系统的性能和效率。
4.3 系统维护保养：定期对电气控制系统进行维护保养，如清洁、紧固、更换易损件等，确保系统的稳定运行。
五、系统优化和改进5.1 进行系统优化：通过对系统的功能和性能进行评估和分析，找出系统的瓶颈和不足之处，进行相应的优化改进。
5.2 引入新技术和方法：随着科技的不断进步，不断引入新的控制技术和方法，提升电气控制系统的自动化水平。
电气控制系统设计与实现
电气控制系统设计与实现一、控制系统概述电气控制系统是通过控制元器件与控制逻辑将电气信号转换为机械动作或其他物理量的控制系统，在现代自动化生产中广泛应用。
控制系统包括输入系统、处理系统、输出系统和反馈系统。
二、控制系统设计1.输入系统输入系统包括传感器和信号调理电路。
传感器将被控对象的物理量转换成电信号，信号调理电路对传感器信号进行线性放大、滤波、补偿等处理。
2.处理系统处理系统包括控制器、算法和软件。
控制器根据输入信号和预设的控制算法计算控制指令，软件实现对控制器的配置、编程以及实时监控。
3.输出系统输出系统包括执行机构和功率放大器。
执行机构将控制指令转换成机械动作或其他物理量的控制输出，功率放大器提供执行机构的驱动电源。
4.反馈系统反馈系统通过传感器监测执行机构的输出信号，并将实际输出信号反馈给控制器进行比较，以判断控制效果并进行修正。
三、控制系统实现1.控制器选择根据被控对象的性质、控制要求以及通信方式等因素，选择合适的控制器。
PLC适用于工业自动化控制应用，DSP适用于数字信号处理和控制，单片机适用于小型控制系统。
2.软件开发根据控制需求编写控制算法和软件，并通过仿真工具进行验证和调试，最终将软件烧录进控制器中。
3.IO模块配置进行IO模块配置，将输入信号和输出信号接入控制器，实现控制指令的输入和执行机构的输出。
4.编程调试进行编程调试，通过对输入信号和输出信号的监控与比较来检验控制效果。
对软硬件故障进行排查和修复，并进行实时监控和优化调整。
四、控制系统应用电气控制系统广泛应用于各种自动化生产和加工过程，如数控机床、印刷机械、冶金设备、包装机械等领域。
同时也应用于安防监控、水处理、环境监测、医疗设备等不同领域的自动化控制。
五、结论电气控制系统是现代控制技术的重要组成部分，通过输入、处理、输出和反馈系统的相互作用实现对被控对象的精确控制，并以高效、精确、安全、稳定和易操作的优点，广泛应用于自动化生产和其他领域的控制与监控。
电气自动化控制系统及设计
电气自动化控制系统及设计引言概述电气自动化控制系统是现代工业生产中必不可少的一部份，它通过自动化设备和软件控制系统，实现对生产过程的监控、调节和优化，提高生产效率和产品质量。
本文将就电气自动化控制系统及设计进行详细介绍。
一、电气自动化控制系统的基本原理1.1 传感器和执行器：传感器用于采集生产过程中的各种参数，如温度、压力、流量等，执行器用于根据控制系统的指令实现对生产过程的调节。
1.2 控制器：控制器是电气自动化控制系统的核心部件，它接收传感器采集的数据，根据预设的控制算法进行处理，并输出控制信号给执行器。
1.3 人机界面：人机界面是控制系统与操作人员之间的桥梁，通过人机界面可以实现对控制系统的监控、设置和调整。
二、电气自动化控制系统的设计要点2.1 系统可靠性：在设计电气自动化控制系统时，需要考虑系统的可靠性，采用可靠的传感器和执行器，设计合理的冗余系统，以确保系统在故障时能够正常运行。
2.2 系统稳定性：稳定性是电气自动化控制系统设计的重要指标，需要合理选择控制算法和参数，避免系统浮现振荡和不稳定现象。
2.3 系统可扩展性：随着生产过程的变化和发展，电气自动化控制系统需要具有一定的可扩展性，能够方便地进行系统升级和扩展。
三、电气自动化控制系统在工业生产中的应用3.1 生产线控制：电气自动化控制系统可以实现对生产线的自动化控制，提高生产效率和产品质量。
3.2 设备监控：通过电气自动化控制系统可以对设备进行实时监控，及时发现和处理设备故障，提高设备的可靠性和稳定性。
3.3 能源管理：电气自动化控制系统可以对能源的使用进行优化调节，降低能源消耗，提高能源利用效率。
四、电气自动化控制系统的发展趋势4.1 人工智能技朧：随着人工智能技术的发展，电气自动化控制系统将更加智能化，能够实现更复杂的控制任务。
4.2 互联网技术：互联网技术的应用将使电气自动化控制系统具有更强的连接性和实时性，实现远程监控和管理。
电气自动化中的控制系统设计
电气自动化中的控制系统设计在当今科技飞速发展的时代，电气自动化已经成为了工业生产、日常生活等诸多领域中不可或缺的一部分。
而控制系统作为电气自动化的核心，其设计的合理性、稳定性和高效性直接关系到整个自动化系统的运行效果。
一、电气自动化控制系统的概述电气自动化控制系统是指利用电气技术、电子技术、自动控制技术等手段，对生产过程或设备进行监测、控制和管理，以实现预期的功能和目标。
它通常由传感器、控制器、执行器和通信网络等部分组成。
传感器负责采集现场的各种物理量，如温度、压力、流量等，并将其转换为电信号。
控制器对这些电信号进行处理和分析，根据预设的控制策略生成控制指令。
执行器则根据控制指令执行相应的动作，如驱动电机、阀门等。
通信网络则用于实现各部分之间的数据传输和信息共享。
二、控制系统设计的目标和原则在进行电气自动化控制系统设计时，首先需要明确设计的目标。
一般来说，主要包括提高生产效率、保证产品质量、降低能源消耗、提高系统的可靠性和稳定性等。
为了实现这些目标，需要遵循以下原则：1、可靠性原则系统必须能够在各种恶劣的环境和工况下稳定运行，避免出现故障和错误。
这就要求在硬件选型、软件设计和系统集成等方面都要充分考虑可靠性因素。
2、先进性原则采用先进的技术和设备，以提高系统的性能和竞争力。
但同时也要注意技术的成熟度和适用性，避免过度追求新技术而导致系统的不稳定。
3、经济性原则在满足系统性能要求的前提下，尽量降低成本。
这包括硬件设备的采购成本、软件开发成本、系统维护成本等。
4、开放性原则系统应具有良好的开放性和兼容性，能够方便地与其他系统进行集成和通信。
5、易用性原则操作界面应简洁明了，易于操作和维护，减少操作人员的培训成本和工作强度。
三、控制系统的硬件设计1、传感器的选择根据被测量的物理量的类型、范围和精度要求，选择合适的传感器。
例如，对于温度测量，可以选择热电偶、热电阻或红外传感器等；对于压力测量，可以选择应变式压力传感器、电容式压力传感器等。
电气控制系统的设计与应用
电气控制系统的设计与应用电气控制系统一般指用电路、电气设备和控制器等构成的系统，用于实现对某一设备、装置或系统的自动控制。
随着工业技术的不断发展和进步，电气控制系统已经逐渐成为了现代生产中不可或缺的一部分。
本文将从设计和应用两个方面，分别对电气控制系统进行探讨。
一、电气控制系统的设计设计电气控制系统是一个比较复杂的过程，需要考虑到多方面的因素。
首先，需要对被控制器具体情况进行了解和分析，包括设备类型、工作条件以及操作要求等。
其次，还需要考虑到电路图设计、元器件选型以及线路布局等方面。
因此，设计电气控制系统需要有较为扎实的理论知识和一定的工程经验。
1. 设备类型和工作条件在设计电气控制系统之前，需要对被控制的设备进行分析和了解，明确其类型、工作方式以及控制需求。
例如，对于一台电动机，需要确定其型号、功率、额定电流和额定电压等参数，以便选用相应的电路和元器件。
对于一些特殊的工作环境，如高温、潮湿、辐射等，还需要选用特殊的防护措施和元器件，以确保电气控制系统的稳定性和安全性。
2. 电路图设计在完成设备分析和了解之后，还需要对电路图进行精心设计。
电路图是一种图形化的电路表达形式，其能够反映电气控制系统的构成和工作原理。
在电路图的设计中，需要合理安排元器件的位置和连接方式，保证电路的连通性和稳定性。
此外，还需要对电路的布局进行合理分配和布线，以避免电路间相互干扰，同时要确保线材的可靠性和安全性。
3. 元器件选型电气控制系统的元器件选型对系统的工作稳定性和可靠性有重要影响。
在元器件选型过程中，需要合理匹配电器元件的参数和性能指标，以满足电气控制系统的工作要求和使用条件。
例如，对于不同的电气控制系统，需要选用不同种类的继电器、开关、控制器、传感器等元器件。
同时，还需要根据实际使用条件选择不同的元器件类型，以提高电路的性能和可靠性。
4. 线路布局电气控制系统的线路布局需要合理布置，以确保线路的安全与可靠性。
在线路布局过程中，应该充分考虑元器件和设备的位置安排，并采用合理的线路布线方式，以保证线路距离适当、线材材质优良，并且要有明显的标识和编号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第3章 电气控制系统设计
3.2.2 拖动电动机的选择
• 3．电动机额定转速的选择 • 对于额定功率相同的电动机，额定转速越高的电动机成本 越小，越经济，但电动机转速越高，传动机构转速比越大， 传动机构越复杂。因此，应综合考虑电动机的工作特点及 生产机械结构两方面多种因素来确定电动机的额定转速。 • 4．电动机额定电压的选择 • 电动机额定电压应与供电电源电压相一致。 • 5．电动机额定功率的选择 • 依据生产实践验证，选择电动机容量时，电动机的额定功 率一般比拖动的机械所需之功率大10%左右为宜。
第3章 电气控制系统设计
本章要点 • 电气原理图设计 • 电气工艺设计 • 本章难点 电气原理图设计 • 本章主要讲述为满足生产机械及工艺要求 进行的电气控制线路设计，和为满足电气 控制装置的制造、使用、运行、维修需要 而进行的生产施工设计的一般方法。
第3章 电气控制系统设计
• 3.1.1 电气控制设计的原则 • 电气控制设计的原则包括以下几项。 • (1) 最大限度满足生产机械和生产工艺对电气控 制的要求。 • (2) 在满足要求的前提下，使控制系统简单、经 济、合理、便于操作、维修方便、安全可靠。 • (3) 电气元件选用合理、正确，使系统能正常工 作。 • (4) 为适应工艺的改进，设备能力应留有裕量。
第3章 电气控制系统设计
第3章 电气控制系统设计
3.3 电气控制电路设计的一般要求
• 1．电气控制应最大限度满足生产机械加工工艺要求 • 在设计之前，必须与机械设计人员充分沟通，应对生产机 械的工作性能、结构特点和加工工艺过程有充分的了解； 并对同类或接近产品进行调研、分析和综合；然后提出控 制方案，考虑控制方式、启动、制动、反向及调速的要求， 设置必要的联锁与保护，以便最大限度地满足生产机械加 工工艺的要求。
第3章 电气控制系统设计
3.2.1 电力拖动方案的确定
• 1．拖动方式的选择 • 2．调速方案的选择 • (1) 重型或大型设备的主运动及进给运动，应尽可能采用 无级调速。 • (2) 精密机械设备如坐标镗床、精密磨床、数控机床等， 为了保证加工精度，便于自动控制，也应采用电气无级调 速方案。 • (3) 一般中小型设备如普通机床没有特殊要求时，可选用 经济、简单、可靠的三相笼型感应电动机，配以适当级数 的齿轮变速箱。为简化结构，扩大调速范围，也可采用双 速或多速笼型感应电动机。 • 3．电动机调速性质应与负载特性相适应
第3章 电气控制系统设计
• 2．对控制电路电流、电压的要求 • 应选择标准的控制电压等级，尽量减少控制电路中电压、 电流的种类。 • 3．控制电路力求简单、经济 • 1) 尽量缩短连接导线的长度与导线数量
第3章 电气控制系统设计
• 2) 尽量减少电气元件的品种、数量和规格 • 3) 尽量减少电气元件触点的数目 • 4) 尽量减少通电电器的数目
第3章 电气控制系统设计
• 4．确保控制电路工作的安全与可靠
• 1) 正确连接电器的线圈
第3章 电气控制系统设计
• 2) 正确连接电器元件的触点
• 3) 防止寄生电路
第3章 电气控制系统设计
• • • • 4) 在控制电路中控制触点应合理布置 5) 考虑触点的接通与分断能力 6) 避免触点“竞争”、“冒险”现象 7) 采用电气互锁与机械互锁的双重互锁
第3章 电气控制系统设计
• 2．电气工艺设计内容 • (1) 设计电气设备的总体配置，绘制总装配 图和总接线图。 • (2) 绘制各组件电气元件布置图与安装接线 图，标明安装方式、接线方式。 • (3) 编写使用维护说明书。
第3章 电气控制系统设计
3.2 电力拖动方案的确定和电动机的选择
• 确定电力拖动方案时，首先应根据机床工艺要求 及结构来选择电力拖动方式，确定电动机的数量， 然后根据机床各运动机构要求的调速范围来选择 调速方案，使电动机能得到充分合理的利用。
第3章 电气控制系统设计
3.2.2 拖动电动机的选择
• (6) 对启动、调速及制动要求较高的机械，常选用直流电 动机或带调速装置的感应电动机。 • (7) 对于要求调速范围大的场合，常采用机械与电气联合 调速。
第3章 电气控制系统设计
3.2.2 拖动电动机的选择
• 2．根据工作环境选择电动机结构形式 • (1) 在正常环境条件下，一般采用防护式电动机；在人员 及设备安全有保证的前提下，也可采用开启式电动机。 • (2) 在空气中存在较多粉尘的场所，宜用封闭式电动机。 • (3) 在湿热带地区或比较潮湿的场所，应尽量选用湿热带 型电动机，若用普通型电动机，应采取相应的防潮措施。 • (4) 在露天场所，宜选用户外型电动机，若有防护措施的 也可采用封闭型或防护型电动机。 • (5) 在高温车间，应根据周围环境温度，选用相应绝缘等 级的电动机，并加强通风，改善电动机的工作条件，提高 电动机的工作容量。 • (6) 在有爆炸危险及有腐蚀性气体的场所，应相应地选用 隔爆型及防腐型电动机。
第3章 电气控制系统设计
3.2.2 拖动电动机的选择Fra bibliotek• 1．根据生产机械调速要求选择电动机种类 • (1) 不需调速的机械应首先考虑采用感应电动机。 • (2) 对于周期性波动负载的长期工作机械，为消平尖峰负 载，一般采用电动机带飞轮工作，这时应考虑启动条件和 充分利用飞轮的作用可采用绕线转子感应电动机。 • (3) 需要补偿电网功率因数及稳定的工作速度时，应优先 考虑采用同步电动机。 • (4) 对于只需几种速度，但不要求调速的生产机械，选用 多速感应电动机。 • (5) 要求大的启动转矩和恒功率调速时，常选用直流串励 电动机，如电车、牵引车等。
第3章 电气控制系统设计
• • • • • • • • 3.1.2 电气控制设计的基本内容 1．电气原理图设计内容 (1) 拟定电气设计任务书。 (2) 选择电力拖动方案和控制方式。 (3) 确定电动机的类型、型号、容量、转速。 (4) 设计电气控制原理图。 (5) 选择电气元件及清单。 (6) 编写设计计算说明书。
