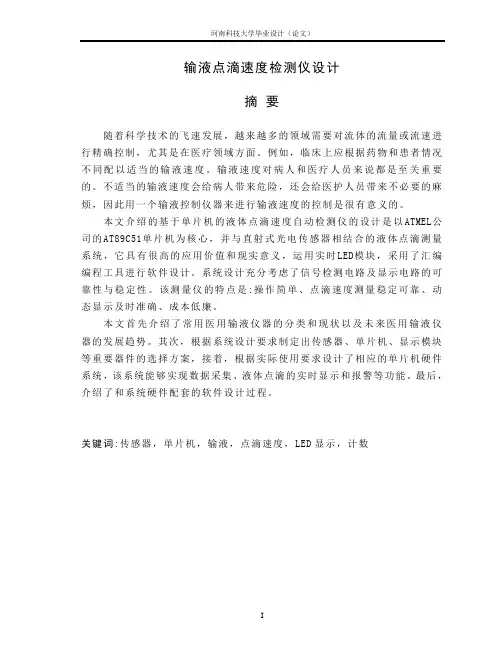

输液点滴速度检测仪设计 2
输液点滴速度检测仪设计摘要随着科学技术的飞速发展，越来越多的领域需要对流体的流量或流速进行精确控制，尤其是在医疗领域方面。
例如，临床上应根据药物和患者情况不同配以适当的输液速度。
输液速度对病人和医疗人员来说都是至关重要的。
不适当的输液速度会给病人带来危险，还会给医护人员带来不必要的麻烦，因此用一个输液控制仪器来进行输液速度的控制是很有意义的。
本文介绍的基于单片机的液体点滴速度自动检测仪的设计是以ATMEL公司的AT89C51单片机为核心，并与直射式光电传感器相结合的液体点滴测量系统，它具有很高的应用价值和现实意义，运用实时LED模块，采用了汇编编程工具进行软件设计。
系统设计充分考虑了信号检测电路及显示电路的可靠性与稳定性。
该测量仪的特点是:操作简单、点滴速度测量稳定可靠、动态显示及时准确、成本低廉。
本文首先介绍了常用医用输液仪器的分类和现状以及未来医用输液仪器的发展趋势。
其次，根据系统设计要求制定出传感器、单片机、显示模块等重要器件的选择方案，接着，根据实际使用要求设计了相应的单片机硬件系统，该系统能够实现数据采集、液体点滴的实时显示和报警等功能。
最后，介绍了和系统硬件配套的软件设计过程。
关键词:传感器，单片机，输液，点滴速度，LED显示，计数目录前言 (1)第一章液体点滴速度检测仪的传感器设计与分析 (3)§1.1红外传感器概述 (3)§1.1.1 直射式光电传感器 (3)§1.1.2 直接反射式光电传感器 (4)§1.1.3 槽式光电传感器 (4)§1.1.4 反射板反射式光电传感器 (4)§1.2传感器的设计 (5)§1.2.1 传感器的选用原则 (5)§1.2.2 传感器的选用 (6)§1.3传感器的几何光学分析 (7)§1.4本章小结 (7)第二章硬件设计 (8)§2.1系统总体设计 (8)§2.2传感器滴数检测电路 (9)§2.3发射器与接收器 (9)§2.3.1 红外发光二极管 (9)§2.3.2 光敏三极管 (10)§2.4电路参数的计算 (11)§2.5单片机的选择 (12)§2.5.1 现有主流单片机的概述 (12)§2.5.2 单片机的选用 (13)§2.6显示部分设计与分析 (15)§2.6.1 数码管的选用与特性分析 (16)§2.6.2 74LS245 分析与使用 (17)§2.6.3 74LS06 分析与使用 (18)§2.7硬件设计总原理图和PCB图 (19)§2.8本章小结 (19)第三章软件的设计 (20)§3.1软件设计概述 (20)§3.1.1 WAVE仿真环境的硬件特点 (21)3.1.2 WAVE仿真环境的软件特点 (22)§3.2主程序 (23)§3.3显示子程序 (25)§3.3.1 显示子程序流程图 (25)§3.3.2 动态显示分析 (25)§3.3.3 计数子程序分析 (26)§3.3.4 计数子程序流程图 (26)§3.4本章小结 (27)第四章系统调试 (29)§4.1焊接与检测 (29)§4.2系统调试 (29)§4.3调试图 (29)§4.4本章小结 (30)结论 (31)参考文献 (32)致谢 (34)附录 (35)附录一 (35)附录二 (37)前言随着科学技术的发展，越来越多的领域需要对流体的流量或流速进行精确控制，如化工领域里对微量化学元素的检测和分析常需精确控制流量。
现代医学电子仪器原理与设计总结
医学仪器（medical instrument）：以医学临床诊治和医学研究为目的的仪器，包括所需软件。
生物信息：生物体的细胞、组织、器官的生理、病理、药理过程所反映出来的各种信息。
医学电子仪器主要是用来检测和处理生物信息，从而分析研究人体（生物体）的结构与机能，给诊断提供依据，或用于辅助治疗。
该类医学仪器主要有两方面用途：（1）探寻生物成份或生物组织机体的特性和内部结构（用来诊断）；（2）导致生物特性的改变或形成生物效应和破坏（用来治疗和康复手术）例如：辐射治疗肿瘤、激光治疗近视眼等。
医学仪器基本构成（一）生物信号采集系统：包括被测对象、传感器或电极，它是医学仪器的信号源。
传感器和电极的性能好坏直接影响到医学仪器的整体性能。
（二）生物信号息处理系统：对信息检测系统传送过来的信号进行处理，包括放大、识别（滤波）、变换运算等各种处理和分析。
（三）生物信息的记录与显示系统：将处理后的生物信息变为可供人们直接观察的形式。
（四）辅助系统：辅助系统一般包括控制和反馈、数据存储和传输、标准信号产生和外加功能源等部分。
医学仪器工作方式：医学仪器的工作方式是指因其检测和处理生物信息方法的不同，而采用的直接的或间接的、实时的或延时的、间断的或连续的、模拟的或数字的各种工作方式。
一、医学仪器的主要技术特性a) 1. 准确度（accuracy）b) 2. 精密度（precision）用同一种方法多次测量所得的数值的接近程度。
c) 3. 输入阻抗（input impedance）医学仪器的输入阻抗与被测对象的阻抗特性、所用电极或传感器的类型及生物体接触界面有关。
其表达式通常为：d) 4. 灵敏度（sensitivity）当输入为单位输入量时，输出量的大小即为灵敏度的值。
e) 5. 频率响应（frequency response）f) 6. 信噪比（signal to noise ratio）噪声定义：除被测信号之外的任何干扰。
基于单片机的酒精浓度检测仪设计
基于单片机的酒精浓度检测仪设计1.引言随着交通工具的普及和人们生活水平的提高，酒后驾驶已经成为一个严重的社会问题。
为了防止酒后驾驶的发生，设计一个基于单片机的酒精浓度检测仪，可以帮助交通警察或者司机自我检测酒精浓度。
本设计旨在使用成本较低的硬件和简单的电路实现该功能。
2.设计原理该酒精浓度检测仪基于气体传感器MQ-3，使用单片机作为控制核心进行数据处理和显示。
MQ-3传感器可以探测酒精气体的浓度，并将其转化为电信号输出。
然后通过ADC（模拟到数字转换器）将模拟信号转换为数字信号，单片机通过读取这些数字信号来获取酒精浓度。
最后，使用LCD显示模块将检测结果实时显示出来。
3.硬件设计3.1传感器电路MQ-3传感器需要一个恒定电流来供电，一般为50mA。
为了实现这个功能，可以使用一个电流源电路，如电压稳压器和电阻。
另外，为了保护传感器，也需要一个滤波电路，可以使用电阻和电容构成。
传感器的输出电压可以连接到单片机的模拟输入引脚。
3.2单片机电路单片机电路包括电源电路、电压稳定器、晶振电路和连接传感器的引脚。
电压稳定器可以将输入电压稳定为5V或者3.3V，供给单片机和传感器。
晶振电路用于产生单片机的时钟信号。
3.3显示电路LCD显示模块一般需要一个电流源电路和一个控制电路。
电流源电路可使用电压稳压器和电阻，控制电路由单片机的输出引脚通过电平转换电路连接。
4.软件设计软件设计包括单片机程序的编写。
酒精浓度检测需要一定的算法来计算和显示浓度值。
可以根据传感器的特性和实验数据制定一个换算公式。
例如，测量得到的模拟值可以使用以下公式转换为具体的酒精浓度值：C = (ADC_value / 255.0) * 100.0其中ADC_value是单片机读取的模拟信号值，255.0是ADC的最大值，100.0是转换为浓度的最大值。
另外，可以设计一个简单的界面来显示检测结果。
可以使用LCD显示模块显示检测结果和相应的单位。
基于51单片机酒精浓度检测仪的设计毕业论文_设计说明书
word格式文档酒精浓度检测仪的设计目录一、前言 (4)二、酒精测试仪总体方案设计 (4)2.1 酒精浓度检测仪设计要求分析 (4)2.2 酒精浓度检测仪设计方案 (4)三、硬件设计 ....................................................... ..53.1 传感器的选择 ............................................... .. 53.2 A/D转换电路 (6)3.3 89C51单片机系统 (9)3.4 LED显示电路 (12)3.5 键盘电路 (13)3.6 报警电路 (13)四、软件设计 (14)4.1 主程序框图 (14)4.2 数据采集子程序程序框图 (15)4.3 报警子程序程序框图 (15)五、课程设计系的心得体会 (17)六、参考文献 (17)附图整体电路图 (18)酒精浓度检测仪的设计一、前言近年来，我国越来越多的人有了自己的私家车，而酒后驾车造成的交通事故也频繁发生。
为此，我国将酒驾列入刑法范围内，所以需要设计一智能仪器能够检测驾驶员体内酒精含量。
本课程设计研究的是一种以气敏传感器和单片机A/D转换器为主，检测驾驶员呼出气体的酒精浓度，并具有声光报警功能的空气酒精浓度监测仪。
其可检测出空气环境中酒精浓度值，并可根据不同的环境设定不同的阈值，对超过的阈值进行声光报警来提示危害。
本课题分为两部分：硬件设计部分和软件设计部分。
硬件部分为利用MQ3气敏传感器测量空气中酒精浓度，并转换为电压信号，经A/D转换器转换成数字信号后传给单片机系统，由单片机及其相应外围电路进行信号的处理，显示酒精浓度值以及超阈值声光报警。
程序采用模块化设计思想，各个子程序的功能相对独立，便于调试和修改。
而硬件电路又大体可分为单片机小系统电路、A/D转换电路、声光报警电路、LED显示电路，按键电路，各部分电路的设计及原理将会在硬件电路设计部分详细介绍。
机车电线路智能检测仪的设计
成数 据 的无线 传 输 ，借 助 单 片机 和 计 算 机 之 间 的 串行 通信 完成 人机 交 互控 制 。系统框 图如 图 １ 所示 。
给 出处 理措 施 ，提 高机 车 的安全 经济 运行 水平 。 机 车设备 故 障 的原 因很 多 ，其 中机 车 电气 回路 的 状 态直接 关 系到 列 车 的运 行 安 全 ，它是 机 车动 力 的传
研制 了适合 大多数机 车型号的电线路智能检测仪 。该检测仪 采用 压降法原理完成对微欧级 电阻的测量 ，电路结 构采用 ４线制测量方法 ，从理论上 消除了任何 连接导线所引入 的误差 。在误差 处理 上 ，采用 自动校准技术 ，消 除系统 的偏移误差 ，使仪器 的最小 分辨率达到 １ ，检测误差低 于 ．０ ５ ４ ． ％。 － 关键词 机车 ； 自动监测 ；故 障诊 断 ；无线传输
换 芯 片 Ｒ ２２ 输 给 Ｐ Ｓ３ 传 Ｃ机 。Ｐ Ｃ机是 分 析 和处 理 该 检
测 量 的核 心 ，利用 机 车 故 障诊 断 专 家 系 统 对 检 测 到 的
接 口、Ｒ Ｓ一２２接 口、硬 时 钟 电 路 、存 储 器 扩 展 电路 ３ 等 。利用无 线 收 发模 块 Ｐ Ｒ ００构 建 的 无线 收 发器 完 Ｔ ２０
维普资讯
第 ２ 卷第 ３ ８ 期
２００８年 ６月
铁 道 机 车 车 辆
ＲＡⅡＷ ＡＹ Ｄ ＣＯＭＯＴＩ Ｉ ＶＥ ＆ ＣＡＲ
Ｖ １２ Ｎ ． ０．８ ｏ３
Ｊ ｎ ｕ．
２０ ０８
劫
爨 题 究甏 专 研
文章 编 号 ： １０ —７４ （０ ８ ３ ０９ ３ ０８ ８２ ２０ ）０ —０ １ —０
文献 标 志 码 ：Ａ 中 图分 类 号 ：Ｕ ６ ． ２０ ４
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
瞬间变化电流检测仪的设计和应用
摘要：实现了一种全集成可变带宽中频宽带低通滤波器，讨论分析了跨导放大
器-电容(OTA—C)连续时间型滤波器的结构、设计和具体实现，使用外部可编程
电路对所设计滤波器带宽进行控制，并利用ADS软件进行电路设计和仿真验
证。仿真结果表明，该滤波器带宽的可调范围为1～26 MHz，阻带抑制率大于
35 dB，带内波纹小于0．5 dB，采用1．8 V电源，TSMC 0．18μm CMOS工艺
库仿真，功耗小于21 mW，频响曲线接近理想状态。关键词：Butte
1 引 言
指针式和光点式检流计的外临界电阻较大，内阻较大，在电路中的损耗较大，
而且在通电线圈中的电流发生变化时，线圈做阻尼运动，达到稳定位置需要一
定的时间，检流计响应速度较慢，因而不能检测到瞬时变化的电流和回路要求
损耗较小的瞬时电流(例如LC振荡电流)，也不适于测量回路电阻较小的瞬时电
路电流。通常万用表只可测量交流电流的有效值和直流电流大小。因此检流计
和万用表都不能满足测量和观察瞬时变化电流的需要。本设计利用短路电流放
大器的原理对检测电流进行1：1放大后，可结合附属电路借助发光二极管定性
地检测瞬变电流的大小和变化方向。
2 原理与实现
2.1 短路电流放大器
借助集成运放电路转换速率高，输入基极电流和漂移电流小，漂移电压温度系
数小的特点，利用短路电流放大器的原理对待检测电流进行1：1放大，展宽信
号的内阻大小要求范围，提高了检测的灵敏度，实现瞬间变化电流的检测。图
1所示为一反相输入比例运算放大器电路，输入信号Vi经过电阻R1接到集成
运放的反相输入端∑，而同相输入端∑经过电阻R2接地。输出电压VO经反馈
电阻RF接回到反相输入端，形成一深度的电压负反馈。在实际应用中为了保证
运放的2个输入端处于平衡的工作状态，避免输入偏流产生附加的差动输入电
压，应使反相输入端与同相输入端对地的电阻相等。在图1中应使
R2=R1∥RF。由于理想运放的L=L=0，所以R2上无压降，VO=0，再由理想运放
的V+=V-，所以V-=0，得Vi=Ii×R1，所以反相输入放大电路的等效输入电阻
r1=V／Ii=Ii×R1／Ii=R1。若使R1=0，则放大器输入电阻即为零，根据平衡电
阻的取值要求R2=R1∥RF，则R2=0，这就构成了一个短路电流放大器，电流输
入的阻抗为零，输出的电压VO的大小随输入的电流线性变化。如图1所示，因
为V∑∑=0，相当于信号源外电路短路，但实际并不断路，∑，∑之间电阻极
大，又因为∑点对地电阻达到几兆欧，所以信号源的输出电流只能经RF和IC
形成回路，即VO=IORF。
2 检测电路工作原理
瞬变电流检测仪电路原理如图2所示。选用TL084结型场效应管输入运算放大
器，其中的每一个运算放大器在单块集成电路上使用了高电压结型场效应管和
双极性管，兼容了更好的匹配性，具有转换速率高，输入基极电流和输入漂移
电流小，漂移电压温度系数低的特点。集成运放A与R1成短路电流放大器，B
与R2～R6、W1构成一个反相加法器，，对运放A的输出电压V1起放大作用，
其中R3，R4与W1构成电路，如果输入i=0时，运放B的输出电压VO≠0，则
可移动多圈电位器W1的活动触头使VO=0，实际上，W1相当于指针式检流计调
零旋钮的作用。运放B的电压放大倍数AV=-R6／R2=-40。R7～R17串联分压产
生10个基准电压，各集成运放接成电压比较器，并与电阻、发光二极管组成电
平指示电路。当有输入电流i，运放A的输出电压V1=-i?R1，该电压被由B与
R2～R6、W1构成的放大电路放大后与电压比较器的参考电压相比较，通过发光
二极管组成电平指示电路来同步反映端子a，b间流过电流的相对大小、方向及
变化规律。运放C～G构成的5个电压比较器，其反相输入端分别接基准电压
1.918 9 V，1.465 8 V，1.012 7 V，0.559 6 V，0.106 5 V，同相输入端都接
放大器B的输出VO，用于正向电流(即从a端流人，b端流出)的比较显示。另
5个电压比较器的同相输入端分别接基准电压，-0.106 5 V，-0.559 6 V，-
1.012 7 V，-1.465 8 V，-1.918 9 V，反相输入端都接放大器的输出VO，用
于负向电流(即从b端流入，a端流出)的比较显示。
当有电流i从a端流入，假如大小0.1 mA，则放大器B的输出电压为VO=0.000
1 A×330 Ω×40＝1.32 V，高于电压比较器E，F，G的基准电压，他们输出高
电平，对应发光管LED3～LED5，发光；当i＝0.15 mA，则VO＝0.00 015
A×330 Ω×40=1.98 V，高于电压比较器C，D，E，E，G的基准电压，这些比
较器输出高电平，对应发光管LED1～LED3发光。发光管的数目与检测电流的大
小成正比，输入电流由小到大变化时，发光管点亮的次序为LED5～LED4～
LED3～LED1～LED1。当电流从b端流入，放大器B的输出电压VO为负，担任负
向电流检测的比较器H，j，k，1，M依次输出高电平，使对应LED发光。电流
越大，VO越低，发光管点亮的数目越多，点亮次序为LED7～LED8～LED9～
LED10～0LED11。这样，通过弧形排列的十只LED(常亮的LED6除外)的发光数
目和位置即可定性地反映检测电流的方向和大小。且发光管与电流的变化同步
显示，非常形象、直观。
由于运放A的输出端电压V．等于被测电流i与R。的乘积，即：V1=-iR1。
V1max=-4.8 V。取R1=330 Ω，则可测电流的最大值为imax=V1max／R1=14．55
mA。电阻R7～R17串联总电阻RS为22.07 kΩ。R12两端的电压V12=(5 V+5
V)R12／RS=10×470／(22.07×103)V=0.212 96 V，运放G，H的参考电压分别
为V12／2=0.106 5 V和-V12／2=-0.106 5 V。输出0.106 5 V电压对应的输入
电压为0.106 5／40=0.002 7 V，该电压值大于TL084的输入误差电压。设能
够检测的最小电流为imin，因为imin×R1×AV≥V12／2，所以imin≥V12／
(2R1 Av)=0.106 5／(330×40)A=8.06×10-6A，所以该检流计的电流检测范围
是8.06×10-6A～14.55×10-3A。驱动显示同一方向电流大小的相临的两个运
放如运放E、F间的参考电压V=10 V×R10／RS=10 V×1 kΩ／(22.07
kΩ)V=0.453 1 V，设可区分的输入电流的大小为△i，则△iR1Av=V，所以
△i=V／(R1Av)=0.4531／(330×40)A=3.43×10-5A，因此能够显示的电流的区
分度为3.43×10-5A。
