化工机械及设备(一)总复习
化工设备机械基础-总复习解析
10
2. 梁的内力 剪力：截面被剪断的趋势，剪力大小等于这个截面之左（或右） 所有外力的代数和； 弯矩：梁的横截面产生转动而弯曲的趋势，梁的任一截面之左 （或右）所有外力（包括力偶）对该截面形心之矩的代数和。
【重点强调】一般在所求内力的横截面上把内力（Q、M）假 设为正号。如果计算结果为正值，则表示假设的内力方向（转 向）是正确的，求得的Q、M即为正的剪力和正的弯矩。
5
第二章 拉伸与压缩(变形体－杆)
1.杆件的基本变形 拉伸或压缩 、弯曲、剪切、 扭转
2.内力的概念 工程力学上把构件不受外力作用时的内力看作是零，而把外 力作用后引起的内力变化量（附加内力）。内力可以是力， 也可以是力偶。 截面法求内力 ⑴ 在所求内力的截面处，假想地用一平面将杆件切成两段； ⑵ 取任一段为研究对象，而把另一段对该段的作用以内力代 替，并在截面上画出，使其与作用在该段上的外力相平衡； ⑶ 利用静力平衡方程求解内力。 ⑷ 画轴力图
3.受力图 取分离体(分析对象)，解除约束，在被约束处代之以约束反 力；画上主动力。
2
4.平面汇交力系的平衡条件－解析法 4.1 合力投影定理：力系的合力在某一轴上的投影，等于该力 系中的各力在同一轴上投影的代数和。
4.2 平面汇交力系平衡的充要条件是合力为零： ∑Fx=0 & ∑Fy =0
化工机械设备总复习
• 塔设备除要满足工艺条件以外，还应满足
下列条件：
• 保证两项充分接触时间 和 接触面积通
量。
• 尽力减少塔内流体的阻力损失和热量损失。 • 尽力减少雾沫夹带和泄露量，及液泛的可
能。
• 塔的结构应简单，省料、省钱。
第十五页，编辑于星期六：十八点 三十分。
塔设备的分类：一，板式塔
• 板式塔因空塔速度比填料塔高，生产强度比
•
适用于？ p56
• 2,浮头式换热器:
• 这种换热器壳体和管束的热膨胀是自由的，
管束可以抽出，清洗方便，但其结构复杂，
发生泄露也不易查出.
•
适用于？ p56
第八页，编辑于星期六：十八点 三十分。
• ３，U型管式换热器： p57
• U型管头不固定，另一头固定，可以自由伸
缩，所以没有温差应力。结构简单，只有一
• 四，巧妙增加传热面积。
•
Ｐ51
第三页，编辑于星期六：十八点 三十分。
三，换热设备的类型
• 按用途分类：
• １，冷却器；
• ２，冷凝器；
• ３，加热器；
• ４，换热器。
P52
第四页，编辑于星期六：十八点 三十分。
• Ｐ５３ 表３－１：换热设备的应用
•
• 1,固定管板式列管换热器：图２详解
• 由外壳、管板、管束、顶盖（封头)组成。 • 管子、管板、壳体是刚性的连接在一起，使
• 以上三条同时满足的容器属于压力容器，否
则即常压容器。
•
联系实际
• 讨论：你车间哪些是压力容器？
第三十页，编辑于星期六：十八点 三十分。
压力容器的分类
按制造方法分：铆接、焊接、单层、多层热 套等。
化工设备机械基础(复习题)
化工设备机械基础期末复习题一、选择题（共75题）：1、在一定条件下使化工原料（物料、介质）发生化学和物理变化，进而得到所需要的新物质（产品）的生产过程，称为：（）A：化学工业B：化工生产C：过程工业2、机械工作时不运动，依靠特定的机械结构等条件，让物料通过机械内部自动完成工作任务的，称为：（）A：化工设备B：化工机械C：化工机器3、化工容器中主要用于完成介质的热量交换的是：（）A：反应压力容器B：分离类容器C：换热压力容器4、某一化工容器的设计压力为5MPa，那么该容器属于：（）A：低压压力容器B：中压压力容器C：高压压力容器5、以下属于列管式换热器组成部件的是：（）A：管板B：塔盘C：燃烧器6、固定管板式换热器最大的缺点是会产生很大的：（）A：温差应力B：流体阻力C：温差轴向力7、列管式换热器中，管子与管板为活动连接的是：（）A：固定管板式换热器B：浮头式换热器C：U形管式换热器8、为了避免壳程流体对换热管产生的剧烈冲刷，延长换热管的使用寿命，我们应在壳程流体入口处设置：（）A：设备法兰B：安全附件C：缓冲挡板与接管9、列管式换热器中，折流板与支持板的固定主要是通过（）来实现：A：拉杆和定距管B：导流筒C：填料函10、板式塔总体结构分为塔顶、塔体和群座部分，其中塔顶部分主要功能是：（）A：固液分离B：气液分离C：液体再分布11、板式塔总体结构分为塔顶、塔体和群座部分，其中塔体部分主要结构元件是：（）A：泡罩B：浮阀C：塔盘12、浮阀塔中最常用的F-1型浮阀，其避免浮阀与塔板粘黏的装置是：（）A：阀腿B：降液管C：定距片13、填料塔所用的填料分为实体填料和网体填料两大类，以下属于网体填料的是：（）A：拉西环B：鲍尔环C：鞍形网14、填料塔所用的填料分为实体填料和网体填料两大类，以下属于实体填料的是：（）A：波纹板B：阶梯环C：鞍形网15、搅拌反应釜为了使参加反应的各种物料混合均匀、接触良好，以加速反应进行和便于反应控制，我们需要设置：（）A：传热装置B：搅拌装置C：轴封装置16、搅拌反应釜为了使釜体内温度控制在反应所需的范围内，我们需要设置：（）A：传热装置B：搅拌装置C：轴封装置17、搅拌反应釜为了保持设备内的压力（或真空度），防止反应物料逸出和杂质的渗入，我们需要设置：（）A：传热装置B：搅拌装置C：轴封装置18、（）是使细颗粒状的固体物料装填在一个垂直的圆筒形容器的多孔板上，气体通过多孔板向上通过颗粒层，足够大的气速使固体颗粒浮起呈沸腾状态，以达到均匀反应。
化工设备机械基础-总复习
第一章 静力分析（刚体）
分析： 未知数与平衡方程数 BE与CE为二力杆
［例题］图示结构由曲梁ABCD及杆CE、BE和GE构成，A、B、C、E、G均为铰接。已知F=20kN，均布载荷q=10kN／m，M=20kN·m，a=2m。试求A、G处的反力及杆BE、CE所受之力。
第一章 静力分析（刚体）
贮运设备
按承压高低分类
常压容器：p < 0.1 MPa
低压容器：0.1≤p < 1.6 MPa
中压容器：1.6≤p < 10 MPa
高压容器：10≤p < 100 MPa
超高压容器：100 MPa ≤p
按综合安全管理分类
I类容器－II类容器－III类容器
第六章 化工设备设计概述
第六章 化工设备设计概述
第三章 弯曲(梁)
梁的弯曲强度公式
02
梁的弯曲要解决的三类问题
03
强度校核
04
确定梁的截面形状、尺寸
05
计算梁的许可载荷
06
首先进行静力分析，求解约束反力；
其次内力分析画出正确的剪力图和弯矩图，确定危险截面；
08
求解危险截面的最大弯曲应力；
09
利用弯曲强度条件（或其公式的变形）求解问题。
第四章 应力状态和强度理论
第三章 弯曲(梁)
［例题］已知梁的载荷F=10kN，q=10kN／m，b=1m，a=0.4m，列出梁的剪力、弯矩方程，并做出剪力、弯矩图。 解：⑴ 画受力图，列平衡方程，求支反力； NB=1kN Nc=19 kN ⑵ 利用截面法分别列出AC、CB段的剪力和弯矩方程； AC段：Q(X)=-10 M(X)=-10X (0≤X<0.4) CB段：Q(X)=13-10X M(X)=-5X2 + 13X - 8.4 (0.4<X≤1.4) ⑶ 画出剪力图和弯矩图

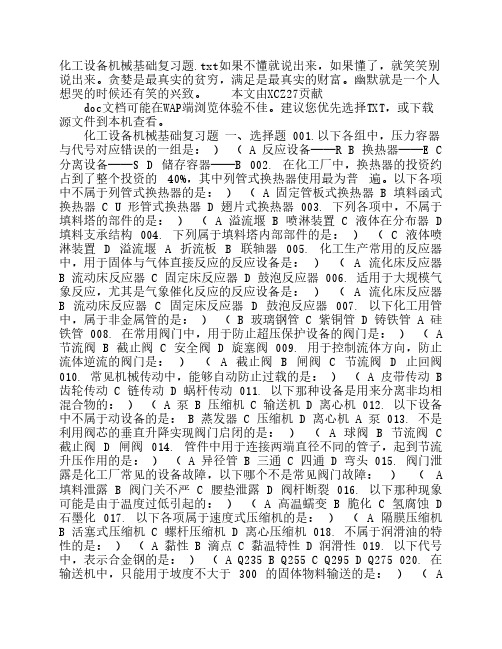

化工设备机械基础复习题
化工设备机械基础复习题.txt如果不懂就说出来，如果懂了，就笑笑别说出来。
贪婪是最真实的贫穷，满足是最真实的财富。
幽默就是一个人想哭的时候还有笑的兴致。
本文由XCZ27贡献doc文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
化工设备机械基础复习题 一、选择题 001.以下各组中，压力容器与代号对应错误的一组是： ） （ A 反应设备——R B 换热器——E C 分离设备——S D 储存容器——B 002. 在化工厂中，换热器的投资约占到了整个投资的 40%，其中列管式换热器使用最为普 遍。
以下各项中不属于列管式换热器的是： ） （ A 固定管板式换热器 B 填料函式换热器 C U 形管式换热器 D 翅片式换热器 003. 下列各项中，不属于填料塔的部件的是： ） （ A 溢流堰 B 喷淋装置 C 液体在分布器 D 填料支承结构 004. 下列属于填料塔内部部件的是： ） （ C 液体喷淋装置 D 溢流堰 A 折流板 B 联轴器 005. 化工生产常用的反应器中，用于固体与气体直接反应的反应设备是： ） （ A 流化床反应器B 流动床反应器 C 固定床反应器 D 鼓泡反应器 006. 适用于大规模气象反应，尤其是气象催化反应的反应设备是： ） （ A 流化床反应器B 流动床反应器 C 固定床反应器 D 鼓泡反应器 007. 以下化工用管中，属于非金属管的是： ） （ B 玻璃钢管 C 紫铜管 D 铸铁管 A 硅铁管 008. 在常用阀门中，用于防止超压保护设备的阀门是： ） （ A 节流阀 B 截止阀 C 安全阀 D 旋塞阀 009. 用于控制流体方向，防止流体逆流的阀门是： ） （ A 截止阀 B 闸阀 C 节流阀 D 止回阀010. 常见机械传动中，能够自动防止过载的是： ） （ A 皮带传动 B 齿轮传动 C 链传动 D 蜗杆传动 011. 以下那种设备是用来分离非均相混合物的： ） （ A 泵 B 压缩机 C 输送机 D 离心机 012. 以下设备中不属于动设备的是： B 蒸发器 C 压缩机 D 离心机 A 泵 013. 不是利用阀芯的垂直升降实现阀门启闭的是： ） （ A 球阀 B 节流阀 C 截止阀 D 闸阀 014. 管件中用于连接两端直径不同的管子，起到节流升压作用的是： ） （ A 异径管 B 三通 C 四通 D 弯头 015. 阀门泄露是化工厂常见的设备故障，以下哪个不是常见阀门故障： ） （ A 填料泄露 B 阀门关不严 C 腰垫泄露 D 阀杆断裂 016. 以下那种现象可能是由于温度过低引起的： ） （ A 高温蠕变 B 脆化 C 氢腐蚀 D 石墨化 017. 以下各项属于速度式压缩机的是： ） （ A 隔膜压缩机B 活塞式压缩机 C 螺杆压缩机 D 离心压缩机 018. 不属于润滑油的特性的是： ） （ A 黏性 B 滴点 C 黏温特性 D 润滑性 019. 以下代号中，表示合金钢的是： ） （ A Q235 B Q255 C Q295 D Q275 020. 在输送机中，只能用于坡度不大于 300 的固体物料输送的是： ） （ A带式输送机 B 螺旋式输送机 C 气力输送机 D 螺旋式输送机021. 能够起到防止易燃易爆、有毒有害介质窜到检修系统的方法是： ） （ A 加堵盲板 B 吹扫 C 降温 D 置换 022. 润滑工作是属于以下那种设备维护： ） （ A 一级维护 B 二级维护 C 三级维护 D 日常维护 二、填空题 001. 列管式换热器中，需要设置膨胀节以消除温差应力的是 ；换热管一端固定， 。

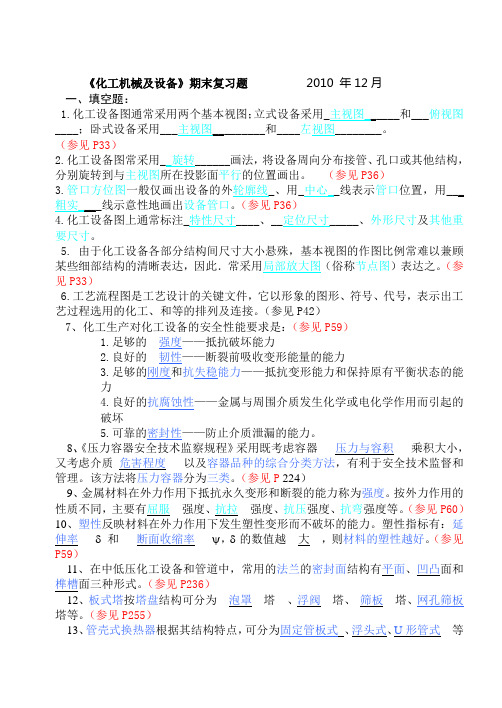

《化工机械及设备》期末复习题2010.12
《化工机械及设备》期末复习题2010 年12月一、填空题：1.化工设备图通常采用两个基本视图；立式设备采用_主视图______和___俯视图____；卧式设备采用___主视图_________和____左视图________。
（参见P33）2.化工设备图常采用__旋转______画法，将设备周向分布接管、孔口或其他结构，分别旋转到与主视图所在投影面平行的位置画出。
（参见P36）3.管口方位图一般仅画出设备的外轮廓线_、用_中心__线表示管口位置，用___粗实____线示意性地画出设备管口。
（参见P36）4.化工设备图上通常标注_特性尺寸____、__定位尺寸_____、外形尺寸及其他重要尺寸。
5. 由于化工设备各部分结构间尺寸大小悬殊，基本视图的作图比例常难以兼顾某些细部结构的清晰表达，因此．常采用局部放大图（俗称节点图）表达之。
（参见P33）6.工艺流程图是工艺设计的关键文件，它以形象的图形、符号、代号，表示出工艺过程选用的化工、和等的排列及连接。
（参见P42）7、化工生产对化工设备的安全性能要求是：（参见P59）1.足够的强度——抵抗破坏能力2.良好的韧性——断裂前吸收变形能量的能力3.足够的刚度和抗失稳能力——抵抗变形能力和保持原有平衡状态的能力4.良好的抗腐蚀性——金属与周围介质发生化学或电化学作用而引起的破坏5.可靠的密封性——防止介质泄漏的能力。
8、《压力容器安全技术监察规程》采用既考虑容器压力与容积乘积大小，又考虑介质危害程度以及容器品种的综合分类方法，有利于安全技术监督和管理。
该方法将压力容器分为三类。
（参见P 224）9、金属材料在外力作用下抵抗永久变形和断裂的能力称为强度。
按外力作用的性质不同，主要有屈服强度、抗拉强度、抗压强度、抗弯强度等。
（参见P60）10、塑性反映材料在外力作用下发生塑性变形而不破坏的能力。
塑性指标有：延伸率δ和断面收缩率ψ，δ的数值越大，则材料的塑性越好。
化工设备综合复习
化工设备综合复习一、引言化工设备是指在化工生产过程中用来进行物质变换、分离、传热和传质等操作的机械设备。
其涉及的领域广泛，包括反应釜、蒸馏塔、分离设备、传热设备等。
本篇文档将对化工设备的相关知识进行综合复习，包括设备分类、设计原则、操作及安全等内容。
二、设备分类在化工领域中，常见的化工设备可以按照功能、结构和工艺性质进行分类。
1. 按功能分类•反应器：用于实现化学反应的设备，常见的有批量反应釜、连续流动反应器等。
•分离设备：用于将混合物中的不同组分进行分离的设备，例如蒸馏塔、萃取塔等。
•传热设备：用于实现物质之间的热量传递的设备，例如换热器、蒸发器等。
2. 按结构分类•塔式设备：通过采用塔式结构实现物质分离、反应等操作，例如蒸馏塔、吸收塔等。
•容器设备：主要用于储存和等静压加工的设备，例如储罐、发酵罐等。
•交换设备：用于进行物质传递的设备，例如换热器、吸附塔等。
3. 按工艺性质分类•物理设备：主要通过物理原理进行物质的分离和反应，例如蒸馏塔、分离器等。
•化学设备：通过化学反应实现物质的变换和合成，例如反应釜、合成塔等。
三、设备设计原则1. 安全性原则在化工设备的设计过程中，安全是首要考虑的因素。
设计人员需要考虑设备的结构强度、防爆措施、泄漏防止等方面，以确保设备在运行过程中的安全性。
2. 经济性原则化工设备的设计需要考虑经济性的因素，包括设备的成本、运行成本和维护成本等。
设计人员需要在满足工艺要求的前提下，尽可能降低设备的生产成本，提高设备的运行效率。
3. 实用性原则化工设备的设计应考虑使用的便利性和实用性。
设备的结构应简单明了，易于操作和维护，同时设备的布局和连接应方便，以提高生产效率。
四、设备操作及安全1. 设备操作在进行化工设备的操作时，操作人员需要熟悉设备的结构和工作原理，掌握正确的操作流程。
操作前，需要对设备进行检查，确保设备及其附属设备的正常工作状态。
在操作过程中，操作人员需要遵守操作规程，注意操作细节，确保操作的安全性和有效性。
化工设备机械基础复习及答案
.
v
.
.
.
21、化工设备的密封性是一个十分＿重要＿的问题。 22、化工设备的耐久性是根据所要求的＿使用＿年限来决定。 23、发生边缘弯曲的原因是由于＿薄膜＿变形不连续。 24、当 q/b=＿2＿时为标准型椭圆形封头。 25、圆柱壳体的环向应力为σθ=PD/2δ 26、球形壳体的环向应力为σθ=PD/4δ 27、δd 是圆筒的＿设计＿厚度。 28、δ是圆筒的＿计算＿厚度。 29、有效厚度δe=＿δ+△＿ 30、凸形封头包括半球形封头＿椭圆形＿封头、碟形封头、球冠形封头四种。 31、碟形封头由以 Ri 为半径的球面，以 r 为半径的＿过度弧＿高度为 h0 的直边三局部组成。 32、锥形封头在同样条件下与凸形封头比较，其＿受力＿情况较差。 33、球冠形封头在多数情况下用作容器中两独立受压室的＿中间＿封头。 34、刚性圆筒，由于它的厚径比δe/D0 较大，而长径比 L/D0＿较小＿，所以一般不存在因 失稳破坏的问题。 35、加强圈应有＿足够＿的刚性，通常采用扁钢、角钢、工字钢或其它型钢组成。 36、卧式容器的支座有＿鞍座＿圈座和支腿三种。 37、立式容器有耳式支座、＿支承式支座＿腿式支座和裙式支座四种。 38、法兰按其整体性程度可分为松式法兰、＿整体＿法兰和任意式法兰三种。 39、国家标准中的手孔的公称直径有＿DN150＿和 DN250 两种。 40、平带一般由数层帆布＿粘合＿而成并用接头连接成环形带。 41、V 带的横截面为＿等腰梯形＿，其工作面是与轮槽相接触的两侧面。
化工设备机械基础复习1
化工设备机械基础复习题一、填空题1、强度是指构件＿＿＿＿的能力。
2、刚度是指构件＿＿＿＿的能力。
3、稳定性是指构件＿＿＿＿平衡状态的能力。
4、如物体相对于地球静止或作匀速运动，则称物体处于＿＿＿＿。
5、物体受外力作用变形时，其内部各部分之间因相对位置改变而引的相互作力称为＿＿6、脆性材料的安全系数一般取得比塑性材料要＿＿＿＿。
7、在轴向拉伸式压缩时，杆件不但有＿＿＿＿变形，同时＿＿＿＿也发生变形。
8、扭转是＿＿＿＿的又种变形方式。
9、τ=Gr称为＿＿＿＿虎克定律。
10、弯曲是工程实际中最常见的一种＿＿＿＿变形形式。
11、简支梁是梁的一端为固定铰支座，另一端为＿＿＿＿。
12、外伸梁是简支梁的一端或＿＿＿＿伸出支座之外。
13、悬臂梁是梁的一端固定，另一端＿＿＿＿。
14、最大拉应力理论又称＿＿＿＿强度理论。
15、最大伸长线应变理论又称＿＿＿＿强度理论。
16、最大剪应力理论又称＿＿＿＿强度理论。
17、形状改变比能理论，又称＿＿＿＿强度理论。
18、构件在工作时出现随时间作周期变化的应力称为＿＿＿＿应力。
19、硬度是用来＿＿＿＿固体材料软硬程度的力学性能指标。
20、裂纹构件抵抗裂纹失稳扩展的能力称为断裂＿＿＿＿。
21、化工设备的密封性是一个十分＿＿＿＿的问题。
22、化工设备的耐久性是根据所要求的＿＿＿＿年限来决定。
23、发生边缘弯曲的原因是由于＿＿＿＿变形不连续。
24、当q/b=2时为标准型椭圆形封头。
25、圆柱壳体的环向应力为σθ=PD/2δ26、球形壳体的环向应力为σθ=PD/4δ27、δd是圆筒的＿＿＿＿厚度。
28、δ是圆筒的＿＿＿＿厚度。
29、有效厚度δe=δ+△30、凸形封头包括半球形封头＿＿＿＿封头、碟形封头、球冠形封头四种。
31、碟形封头由以R i为半径的球面，以r为半径的＿＿＿＿和高度为h0的直边三部分组成。
32、锥形封头在同样条件下与凸形封头比较，其＿＿＿＿情况较差。
33、球冠形封头在多数情况下用作容器中两独立受压室的＿＿＿＿封头。
(2021年整理)化工设备复习题
化工设备复习题编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（化工设备复习题）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为化工设备复习题的全部内容。
第一讲化工设备基础一简答题1.化工设备的基本要求答（1）安全可靠：材料的强度高、韧性好，材料与介质相容，结构有足够的刚度和抗失稳能力，密封性能好。
（2）满足工艺要求，功能要求寿命要求2.举例说出3种以上安全装置，并说明起作用答：从以下7种选：安全阀爆破装置紧急切断阀安全联锁装置压力表液面计测温仪表等3.什么是特种设备?答:我国将涉及生命安全、危险性较大的锅炉、压力容器、压力管道、电梯、起重机械、客运索道和大型游乐设施统称为特种设备。
4.化工生产的特点答:1.生产的连续性强2.生产的条件苛刻 (1）介质腐蚀性强（2)温度和压力变化大(3)介质大多易燃易爆有毒性二填空题1化工机械通常分为化工设备和化工机器两大类。
2压力容器=内件+外壳，外壳一般包括筒体、封头、密封装置、开孔接管、支座和安全附件，其功能是提供能承受一定温度和压力的密闭空间。
3法兰按其所连接的部件分为容器法兰和管道法兰。
4安全附件的类型：连锁装置;警报装置；计量装置;泄放装置三应用题结合实际谈谈你对压力容器事故处理的认识答:（选一个自己熟悉的角度)角度一：现场紧急处理1、切断电源与妥善处理物料2、现场保护与记录3、收集并保护容器的各种操作记录角度二：事故调查1、容器破坏情况的检查和测量2、安全泄放装置情况调查3、破坏情况及人员情况调查4、事故前容器运行情况及事故发生经过5、容器制造及使用历史的调查角度三：事故技术分析1压力容器破坏形式2技术检验和鉴定3事故原因分析第二讲压力容器一简答题1.容器机械设计的基本要求答：（1）为保证安全生产,有抵抗外力破坏的能力，即有足够的强度；（2)防止在使用、运输或者安装过程中发生不允许的变形，构件有抵抗外力使其发生变形的能力,即有足够的刚度；(3)为防止压瘪或出现褶皱，有维持容器在外力作用下保持原有形状的能力，即有足够的稳定性；(4）密封性,这是保证安全生产的重要因素之一;2.公称压力PN公称压力是为了设计、制造和使用方便，而人为地规定的一种名义压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低碳钢拉伸时的力学性能
国家标准规定《金属拉伸试验方法》（GB228-87）
标准化—— 形状尺寸 试件的 加工精度 试验条件
试验仪器：万能材料试验机；变形仪（常用引伸仪）
5d l 试验方法 —— 拉力 P 从 0 d渐增 10
标距 l 的伸长 l 随之渐增 得 p l 曲线（拉伸图）
钢材品种及规格 钢板：（１）普通钢——普通碳素结构钢、低 合金钢、锅炉钢、压力容器用钢、镀锌薄钢 板等。 （２）优质钢——碳素优质结构钢、合 金结构钢、碳素合金工具钢、高速工具钢、 弹簧钢、不锈钢和耐热钢板。 钢管：有缝钢管——水、煤气。 无缝钢管——常有10、15、20等。 专用无缝钢管——用于石化企业 型钢：制作各种轴、导轨、框架、设备。
e
s
• 弹性极限 —— p
• 屈服极限 —— s • 强度极限 —— b
l1 l 100 % l
•延伸率 ——
材料的 塑性标志 值越大 塑性越好
A A1 •截面收缩率 —— 100 % A
弹性极限 (比例极限)
表示材料所承受的不产生永久变形的最大的应力。
• 可锻铸铁： • 石墨成团絮，牌号KHT３００－０６， • ０６表示最低延伸率６%。常用于水暖管件。
• 球墨铸铁：
• 石墨成球状，牌号QT７００－２，２表示延伸率。 常用于曲轴、连杆等。 • 蠕墨铸铁：石墨成短片状，常用于柴油机气缸盖 等。
碳 钢
１、 C<２%，其中 低碳钢：C=０.２５%， 中碳钢：C=０.２５－０.６０%， 高碳钢：C=０.６０－１.３%。 普通碳素钢： 表3 P8 优质碳素钢： 表4 P8 碳素工具钢：优质碳素工具钢－T７、T８，高 级碳素工具钢－T７A、T８A。 铸钢：ZG55
二，塔槽釜设备常见事故
• • • • 事故原因（关键词） 1，违章操作； 2，腐蚀； 3，焊接不合格。
• 案例：P253 •
作业：P258
第6题
压力容器的安全附件
• 一，压力容器的 超压 及 泄漏
• A： • • • • 超压 的原因：
P236
1，操作失误；零件破损； 2，化学反应失控； 3，过量；意外受热； 4，介质燃爆；
典型化工机械之三：反应器
第三节: 化工生产对设备的要求
• 化工设备的特点: 高温,高压,毒性 • 易燃, 易爆, 易蚀 • 1,工艺性能要求 • 2,安全性能要求 • 3,使用要求: • 指标:速度,量,效率 强度, 刚度, 耐蚀,密封 制造,运输,装配, 操作,控制,维护
• 作业: P17, 1 , 2题: (4+操作247, 维护248)
• （五）硬度：金属材料抵抗更硬的物体压入其 内的能力。 布氏硬度HBS • 洛氏硬度HRC P7
• （六）冲击韧性：金属材料抵抗冲击载荷作用 下断裂的能力。
•
高温: 400~550 -20
蠕变 冷脆
P7
• 低温:
• 作业: P17: 第3题
二、金属材料简介
• 铸铁 • 含碳量大于２.１１% ，强度、塑性和韧性较 差，不能进行锻造。但具有良好的铸造性、减 摩性、切削加工性、减震性及缺口敏感性，便 宜。 • 分类： • 灰口铸铁：石墨成片状，牌号用名称和抗拉强 度表示。HT３５０－ 灰色铸铁， • 抗拉强度３５０MPa.用于机体、阀体等。
• • • • • • • 1，均匀腐蚀 （危害不大） 2，缝隙腐蚀 （温度越高，越易发生） ３，应力腐蚀 （拉应力＋特定介质） （表９）Ｐ１２ ４，化学腐蚀 （化学作用） ５，电化学腐蚀 （电位差＋电解质＋回路）
• 二，金属设备常用的防腐措施
• １，降低介质的腐蚀性；（原料预处理） • ２，采用耐腐蚀材料；（＋衬里，涂层） • ３，电化学保护； • （重点：阴极保护法） • 一，牺牲阳极（Ｐ13） • 二，外加电流 实例：表10
第四节：化工设备的构造
• P14图3：筒体，支座，封头，法兰，人孔
第二章：压力容器基础
• • • • • • • • 什么叫压力容器？（4条件？） P，D，V，介质 一，压力容器的分类 （一）按工艺用途分类 （前已讲） （二）按压力高低分类 低压 中压（1.6~10Mp） 高压
（三）按安全级别分类
虎克定律 (弹性定律) P5
弹性模量 E
表2 P5
• 屈服强度——金属材料发生屈服现象时的屈服极限，
即抵抗微量变形的能力。
• 抗拉强度——金属材料拉断前所承受的最大应力。
• （二）脆性：金属材料在外力作用下无明 显变形即发生断裂的性质 • （三）刚度：金属材料抵抗弹性变形的能 力。衡量指标：弹性模量＝应力／应变。 • （四）强度：金属材料在外力作用下抵抗 塑性变形和断裂的能力。
（二） 爆破片
• 工作原理
• 图2 P241
这是什么？
（三）
• 作用 • 类型 图3 • 构造； 选用
• （四） • 作用 液面汁
压力表
P242
温度计
图4 P243
绪
论
P1
• 第二部分 • 化工设备的应用与分类
• 第一节， 化工设备的应用 • 表1-1 重点:合成氨
第二节: 化工设备的类型
镇江高等专科学校 张跃年
目
• • M1 • M2 绪 论
录
• • • • M11 M12 M13 M14 化工反应器 塔 化工容器 间壁式换热器
化工识图基础 常用的化工材料
做好笔记; 掌握知识点。
绪
论
• 第一部分 • 典型化工设备常见事故及案例 • 一， 压力容器事故及案例
• 事故原因（关键词）： • 1，焊接不合格； 2，违章操作； • 3，介质燃爆； • 案例P250
绪 论 第三部分 化工设备常用材料 P4
化工材料
金属材料 黑色金属 有色金属 非金属材料 橡胶 塑料
一、金属材料力学性能
• 金属及合金钢的力学性能，即它们受外力作 用时反映出来的性能。 • (一) 弹性 和 塑性： • 弹性和弹性变形：外力去掉后能恢复其原来 形状的性能叫弹性。随着外力消失而消失的 变形叫弹性变形。 • 塑性和塑性变形：产生永久性变形不致引起 破坏的性能叫塑性，在外力消失后留下来的 这部分变形叫塑性变形（不可恢复）。
• 第一类： （低压，无危介）P19 • 第二类： （中压为主，部分低压危介） • 第三类： （高压为主，部分中低压危介） • 简答题：什么是危险介质？ （燃，毒）P20 • 判断题：所有的低压容器都属于第一类压力容 器？
复习：
• HT350 为何种材料？用于何处？ • 1Cr18Ni9Ti 为何种材料？用于何处？
普通碳素钢： 优质碳素钢：
第二章：压力容器基础
• 第二节:
压力容器设计计算
• 一，容器的强度计算 • （一）圆筒和球壳的强度计算
• 新容器设计简化公式: (记) (2-1)P21 • 含义? 例题作业:12 P49
旧容器校核简化公式: (记)
(2-3)P22 含义?
例题作业:13 P49
• 将上述两题及P48第3题 • 做到笔记本和作业本上
• 1,液体输送: 泵 177 压缩机201 鼓风机
2, 加热设备
• 例: 加热炉 (热水器)
•
3, 换热设备
P55
•
4, 传质设备
• 例:
• P55
塔
• (硫酸厂的 • 吸收塔)
5, 反应设备
• 例:
反应器
• P110
6, 储存设备
• 例: 液化气储罐
典型化工机械之一：塔、罐器
典型化工机械之二：换热器
化工设备的防腐蚀
素质改变命运
第三节、化工设备的腐蚀及防腐
• 金属的腐蚀机理
• 化学腐蚀：金属表面与介质发生化学作用 而引起的，它的特点是在腐蚀进行中没有 电流产生。 (表面氧化) • 电化学腐蚀 金属发生腐蚀电池作用, 它的 特点是,在腐蚀过程中有电流产生。（无数 微电池）
金属设备腐蚀的类型
本届大作业:安全阀 全图1号
本届 大作业 : 安全阀 图
读安全阀装配图,回答问题
• 1,试述安全阀的工作原理? • 2,试述安全阀装配图所采用的表达 方法? • 3,欲将3号零件阀门从安全阀上拆 下,试分析其拆卸顺序? • 4,解释图中的标注: 4 ×Φ 16 4 ×M14 的含义?
M2 常用的化工材料
合金钢 P8
• １、合金结构钢：如：６０Si２Mn——碳含量 ０.６０%，硅含量２%，锰含量１%左右.
• （表5）压力容器用钢： P9
• （表6）低温压力容器用钢 • （表7）不锈钢应用：
• 特殊性能钢
• 不锈钢：在大气或各种酸、碱、盐类水溶液 中具有化学稳定性而不被腐蚀和氧化的钢。 编号同合金结构钢。 • 主要渗有铬、镍元素。如：１Cr１３、 • １Cr１８Ni９、 １Cr１８Ni９Ti。 • 耐热钢：高温下不发生氧化并对机械负荷作 用具有较高的抗力的钢。 • 适用于高压锅炉、反应炉、高压容器、热交 换器及炉用零件。
B：防止超压的方法
• • • • 1，防止操作失误； 2，防止超量投料； 3，防止意外受热； 4，加阻聚剂；
C：泄漏原因 及 预防
• 1，设备有问题； • 2，运转、控制有问题； • 3，使用维修不当。
•
表1 P238
二，压力容器的安全防护装置
• （一） 安全阀
•
工作原理
图1
P239
表2
高压安全阀
