万用表、钳形电流表、核相仪、摇表的使用方法及安全注意事项(精)

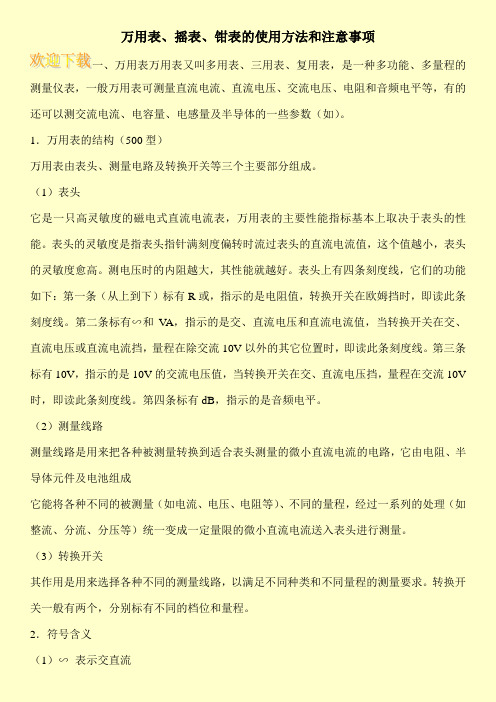

万用表、摇表、钳表的使用方法和注意事项
万用表、摇表、钳表的使用方法和注意事项
一、万用表万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数（如）。
1．万用表的结构（500型）
万用表由表头、测量电路及转换开关等三个主要部分组成。
（1）表头
它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下：第一条（从上到下）标有R或，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
第二条标有∽和V A，指示的是交、直流电压和直流电流值，当转换开关在交、直流电压或直流电流挡，量程在除交流10V以外的其它位置时，即读此条刻度线。
第三条标有10V，指示的是10V的交流电压值，当转换开关在交、直流电压挡，量程在交流10V 时，即读此条刻度线。
第四条标有dB，指示的是音频电平。
（2）测量线路
测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路，它由电阻、半导体元件及电池组成
它能将各种不同的被测量（如电流、电压、电阻等）、不同的量程，经过一系列的处理（如整流、分流、分压等）统一变成一定量限的微小直流电流送入表头进行测量。
（3）转换开关
其作用是用来选择各种不同的测量线路，以满足不同种类和不同量程的测量要求。
转换开关一般有两个，分别标有不同的档位和量程。
2．符号含义
（1）∽表示交直流。
常用电工仪器仪表使用方法-无删减范文
常用电工仪器仪表使用方法常用电工仪器仪表使用方法1. 万用表（Multimeter）1.1 介绍万用表是电工常用的测试仪器，可用于测量电流、电压和电阻。
它通常具有直流电（DC）和交流电（AC）测量功能，并且可以选择不同的量程以提供更高的精度。
1.2 使用方法1. 打开万用表，并确认电源已接通。
2. 确定要测量的物体的电压范围或电流范围，并将量程选择旋钮调整到适当的位置。
3. 使用测试笔将红色电缆连接到正极，黑色电缆连接到负极。
4. 将红色测试笔与待测物体的正极连接，并将黑色测试笔与负极连接。
5. 在液晶屏上观察读数，并记录测量结果。
6. 测量完毕后，关闭万用表，并将测试笔从待测物体上取下。
2. 环境检测仪（Environment Meter）2.1 介绍环境检测仪广泛应用于电气设备的安装和维护过程中，用于测量温度、湿度、气压和风速等环境参数，以确保电气设备的正常运行环境。
2.2 使用方法1. 打开环境检测仪，并确认电源已接通。
2. 根据需要选择要测量的环境参数，并将检测仪设置为相应的测量模式。
3. 将环境探头或传感器置于待测位置，确保探头与环境充分接触。
4. 等待一段时间，以确保测量结果稳定。
5. 在仪表上观察并记录测量结果。
6. 测量完毕后，关闭环境检测仪。
3. 电流钳形表（Clamp Meter）3.1 介绍电流钳形表是一种用于测量电流的便携式测试仪器。
它通过将夹头固定在待测导线周围，通过感应原理测量通过导线的电流。
3.2 使用方法1. 打开电流钳形表，并确认电源已接通。
2. 选择适当的电流量程，根据预计测量值设置量程选择旋钮。
3. 将电流钳形表的夹头完全打开，将要检测的导线放入夹头中，并将夹头完全闭合。
4. 在仪表上观察并记录测量结果。
5. 测量完毕后，将夹头从待测导线上取下。
4. 接地电阻测试仪（Ground Resistance Tester）4.1 介绍接地电阻测试仪是用于测量接地系统的电阻值的专用仪器。
万用表、钳表、摇表三表的正确使用
三表的正确使用主讲:从别后一、万能表的正确使用：机械表1、每次使用（包括换档位）前要先看一下指针是否指在零位。
如不指在零位，应先转动调零旋钮，把指针调到零位。
2、红色表笔插在红色（或“+”号，内部是负极）插孔内，黑色表笔插在黑色（或“–”或“※”号，内部是正极）插孔内。
3、如要测量电阻，应先把两表笔短接，然后再旋转电阻调零钮，使指针指零。
如指针不能指零，表示电池电压不足，应更换新电池（1.5伏的电池）。
1K量程及以下用1.5伏的电池，10K量程以上用9伏的电池。
测量电阻时，被测物必须与其他电源断开。
4、测量直流时，红色表笔接电路正极，黑色表笔接电路负极。
如不知被测电路的正负极时，可以把万能表的量程放在最大，在被测电路上点测探试一下，按表针偏转方向即可判断出其正、负极性。
5、在测量时，不能旋转开关旋钮。
旋转时应停止测量，将表笔脱离被测物。
6、当被测之量不能确定时，应将量程转换开关旋到最大量限的位置上。
7、应使万能表的指针指示在此1/2～2/3标度尺上（钳表相同）。
8、使用后要将开关旋钮调到“·”位置或交流电压最高档。
数字表现在，数字式测量仪表已成为主流，有取代模拟式仪表的趋势。
与模拟式仪表相比，数字式仪表灵敏度高，准确度高，显示清晰，过载能力强，便于携带，使用更简单。
下面以VC9802型数字万用表为例，简单介绍其使用方法和注意事项。
(1)使用方法a使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用.b将电源开关置于ON位置。
c交直流电压的测量：根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。
d电阻的测量：将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。
如果被测电阻值超出所选择量程的最大值，万用表将显示"1"，这时应选择更高的量程。
【安全管理】干货！安全工器具的使用方法及其注意事项！（接地线、万用表、钳形电流表）
【安全管理】⼲货！安全⼯器具的使⽤⽅法及其注意事项！（接地线、万⽤表、钳形电流表）⼤家好！我们本次系列学习电⼚中常⽤安全⼯器具的使⽤⽅案及注意事项！5接地线当对⾼压设备进⾏停电检修或有其它⼯作时，为了防⽌检修设备突然来电或邻近带电⾼压设备产⽣的感应电压对⼯作⼈员造成伤害，需要装设接地线，停电设备上装设接地线还可以起到放尽剩余电荷的作⽤。
（⼀）接地线的组成1. 线夹：起到接地线与设备的连接作⽤，根据接地点载流部分的外型不同，也有多种专⽤线夹供选择。
2. 多股软铜线，应承受⼯作地点通过的最⼤短路电流，同时应有⼀定的机械强度，因此规定短路接地线所⽤的多股软铜线载⾯不得⼩于25平⽅毫⽶，多股软铜线载⾯的选择应按接地线所⽤的系统短路容量⽽定，系统越⼤，短路电流越⼤，所选择的接地线载⾯也越⼤。
多股软铜线套的绝缘塑料外套起保护作⽤。
3. 接地端：起接地线与接地⽹的连接作⽤，⼀般是⽤螺丝坚固的。
（⼆）拆卸顺序装拆接地线有严格的安全使⽤操作顺序，装设接地线必须先接地端，后挂导体端，且必须接触良好，拆接地线必须先拆导体端，后拆接地端。
（三）注意事项1. 接地线的线卡或线夹应能与导体接触良好，并有⾜够的夹紧⼒，以防通过短路电流时，由于接触不良⽽熔断或因电动⼒的作⽤⽽脱落。
2. 检查接地铜线和三根短铜线的连接是否牢固。
3. 装拆接地线必须由两⼈进⾏，装接地线之前必须验电，操作⼈要戴绝缘⼿套和使⽤绝缘杆。
雷⾬天或接地⽹接地电阻不合格时，还应穿绝缘靴操作。
4. 接地线每次使⽤前应进⾏详细检查，检查螺丝是否松脱，铜线有⽆断股，线夹是否好⽤等，损坏的接地线应及时修理或更换，不合格的接地线禁⽌使⽤。
5. 接地线必须使⽤专⽤线夹固定在导线上，严禁⽤缠绕的⽅法进⾏接地或短路。
6. 每组接地线均应编号，并存放在固定地点，存放位置也应编号，接地线号码与存放位置号码必须⼀致，以免发⽣误拆或漏拆接地线造成事故。
7. 接地点和⼯作设备之间不允许连接⼑闸或熔断器，以防它们断开时，⼯作地点失去接地，威胁检修⼈员的安全。
摇表的使用及注意事项课件ppt
摇表损坏。 6、 雷电时，严禁测试线路绝缘。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
摇表的使用及注意事项
4 、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１ min后，取读数，以便躲开吸收电流的影响。
1.1、手摇式摇表的分类与结构
摇表也称兆欧表，主要用于测量电气设备的绝缘电阻。兆欧表的额定电压有 500、1000、2500V等几种，
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
二、摇表的种类 1、手摇式摇表
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
2、电动式摇表
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
摇表的使用及注意事项
万用表等设备操作

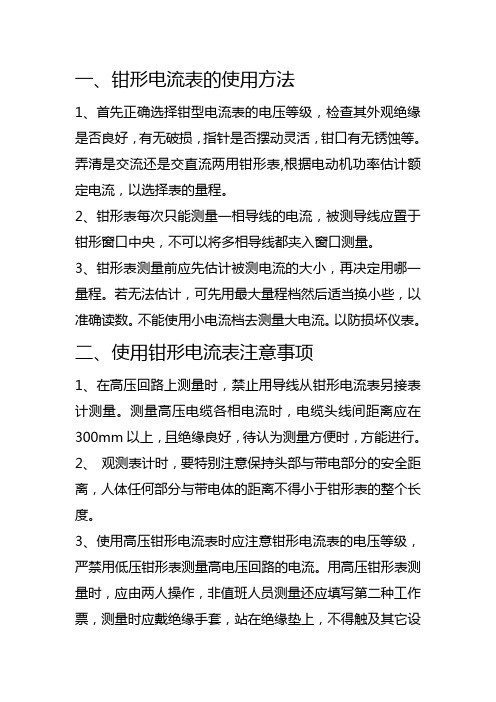

一、钳形电流表的使用方法1、首先正确选择钳型电流表的电压等级，检查其外观绝缘是否良好，有无破损，指针是否摆动灵活，钳口有无锈蚀等。
弄清是交流还是交直流两用钳形表,根据电动机功率估计额定电流，以选择表的量程。
2、钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。
3、钳形表测量前应先估计被测电流的大小，再决定用哪一量程。
若无法估计，可先用最大量程档然后适当换小些，以准确读数。
不能使用小电流档去测量大电流。
以防损坏仪表。
二、使用钳形电流表注意事项1、在高压回路上测量时，禁止用导线从钳形电流表另接表计测量。
测量高压电缆各相电流时，电缆头线间距离应在300mm以上，且绝缘良好，待认为测量方便时，方能进行。
2、观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。
3、使用高压钳形电流表时应注意钳形电流表的电压等级，严禁用低压钳形表测量高电压回路的电流。
用高压钳形表测量时，应由两人操作，非值班人员测量还应填写第二种工作票，测量时应戴绝缘手套，站在绝缘垫上，不得触及其它设备，以防止短路或接地。
4、钳形电流表测量结束后把开关拔至最大程档，以免下次使用时不慎过流；并应保存在干燥的室内5、钳形表测量时，旁边靠近的导线电流，对其也有影响，所以还要注意三相导线的位置要均等，当电缆有一相接地时，严禁测量。
防止出现因电缆头的绝缘水平低发生对地击穿爆炸而危及人身安全。
三、数字万用表使用方法1、准备按下电源开关，观察液晶显示是否正常，有否电池缺电标志出现，若有则要先更换电池。
2、具体操作（1）交、直流电流的测量根据测量电流的大小选择适当的电流测量量程和红表笔的插入孔，测量直流时，红表笔接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。
万用表、摇表、钳形电流表
2021/3/2
24
4．注意事项
• （1）禁止在雷电时或高压设备附近测绝缘电阻， 只能在设备不带电，也没有感应电的情况下测量。
• （2）摇测过程中，被测设备上不能有人工作。 • （3）摇表线不能绞在一起，要分开。 • （4）摇表未停止转动之前或被测设备未放电之前，
2021/3/2
2
（1）表头
• 表头是一只高灵敏度的磁电式直流电流表， 万用表的主要性能指标基本上取决于表头 的性能。表头的灵敏度是指表头指针满刻 度偏转时流过表头的直流电流值，这个值 越小，表头的灵敏度愈高。测电压时的内 阻越大，其性能就越好。表头上有四条刻 度线，它们的功能如下：
• 第一条（从上到下）标有R或Ω，指示的是 电阻值，转换开关在欧姆挡时，即读此条 刻度线。
• f当显示“ ”、“BATT”或“LOW BAT” 时，表示 电池电压低于工作电压。
2021/3/2
20
二、摇表
• 摇表又称兆欧表， 是用来测量被测设
备的绝缘电阻和高
值电阻的仪表，它
由一个手摇发电机、
表头和三个接线柱 （即L：线路端、E： 接地端、G：屏蔽 端）组成。
2021/3/2
21
二、摇表
12
3．万用表的使用
• （8）注意事项 • a在测电流、电压时，不能带电换量程 • b选择量程时，要先选大的，后选小的，尽量
使被测值接近于量程
• c测电阻时，不能带电测量。因为测量电阻时， 万用表由内部电池供电，如果带电测量则相当 于接入一个额外的电源，可能损坏表头。
仪表使用注意事项(摇表、钳表、万用表)
明确要测什么?怎样去测?然后将量程选择开关拨在需要测试档的位置。
切不可弄错档位。
一、仪表考试注意事项：1、摇表的注意事项：a)根据被测物选表.对被测物测量前放电，并两人测量（测量电缆时注意另一端有人看守，被测设备无人，跟考官说此设备无电，并无感应电，即在不带电的情况下测量，另禁止在雷电时测量绝缘电阻）（额定电压等级的选择。
一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。
电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内）b) 仪表检查（开路、短路、试验日期、外表检查）c) “L、E”线不能交叉接，并接好线“L”接线路、“E”接地d)潮湿天气时以消除绝缘物表面的泄漏电流对测量误差的降低。
e)说出每分钟120转，匀速不变一分钟，等待指针不变时才读数（不能停下来读数）。
f)读数完毕，一边慢摇，一边拆线（大家可要求考官配合），然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电），问考官有地线吗。
G）．注意事项摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分。
测量结束时，对于大电容设备要放电。
2、电力电缆结构：图1：铜屏蔽层。
作用是：被测物表面不清洁、有污垢或湿度较大情况下，以免漏电，吸收泄漏电流，减少测量误差。
电缆芯：接“L”填充胶铠装图2：图3：此图时测量时用的铠装接线路端，接“L ”端接地（此地线内部是接铠装引出），接“E ”端2、380V导线结构：图1：此导线一定要问考官地网在哪，如考官不答的，你要假设考试用的桌是地网，就接地（口述）导体绝缘层。
钳形电流表的使用方法和注意事项
钳形电流表的使用方法和注意事项钳形电流表是一种利用电流互感器原理制成的便携式仪表，因其使用便利，因此应用较为广泛。
使用钳形电流表时，不必断开电路即可测量线路电流，因此它是带电测量的。
假如不能把握钳形电流表的正确使用方法，不但会使测量数据不准，还可能引起钳形电流表损坏、电气短路甚至发生人身触电事故。
为平安、正确使用钳形电流表，我认为应留意以下几点：1、使用钳形电流表时，应留意钳形电流表的等级和电流表的档位，合理选择相应型号的钳形表，被测电路电压和电流不能超过表上允许的最大值。
2、应在无雷雨的天气下进行测量，潮湿或雷雨天气时禁止在室外测量。
测量时，一般由两人进行，即一人操作，一人监护。
夜间测量时应有足够的照明，测量人员在测量时应戴平安帽，绝缘手套，穿绝缘鞋，人体与带电部分要保持足够的平安距离。
3、使用钳形电流表前，应先检查钳形表铁芯的绝缘是否完好，钳口应清洁，无锈迹，钳口闭合后无明显的缝隙。
4、测量前应先估测电流大小，然后依据估测结果使量程开关处于相应的档位，所测数据以指针在表盘1/2～1/3范围内为佳。
当所估测数据与量程有较大出入时,应先把钳口从导线中退出,然后调整量程开关,但禁止在钳口中有导线时调整量程开关。
在测量过程中切换档位，会在瞬间使电流互感器二次侧开路，造成钳形表损坏，甚至危及人身平安。
5、被测导线应处在钳形表钳口中心，放入导线后钳形表钳口应紧闭，否则会因露磁严峻而使所测数据不准。
6、假如测试大电流后马上测小电流，应开合铁芯数次，以消退铁芯中的剩磁，减小误差。
7、假如被测电流在5安一下，为了得到精确数值，在条件许可时，可将导线在钳形电流表铁芯上绕几圈后，放进钳口测量，测出的电流读数除以钳口内导线根数，就是实际电流数值。
8、一般的钳形表不得用于高电压测量。
带有测量沟通电压功能的钳形电流表，在测量电流、电压时应分别进行，不得同时测量。
9、每次测量后，要将调整电流量程的切换开关放在最高档位，以免下次使用时未选用量程就测量，造成钳形电流表意外损坏。
[Word]万用表、摇表、钳表的使用方法[主攻]
[Word]万用表、摇表、钳表的使用方法[主攻] 万用表、摇表、钳表的使用方法[主攻]HOME 萬用表、搖表、鉗表的使用方法[主攻]一、万用表万用表作为一种测量工具，它能测量电压、电阻、电流、电器线路、各种电子元器件等。
正确使用万用表1.万用表应谨慎使用，不得受振动、受热和受潮。
2.使用前指针应调到机械零位。
测量电阻时将转换开关转至电阻档上，将两测棒接触后旋转调零器，使指针指零欧档方可测量，一定不要在电阻档位上测量电压。
否则，会烧毁仪表。
3.红色测棒为“，”，黑色测棒为“—”。
在测量直流电压或电流时，应将红色测棒和黑色测棒分别接在被测物的正极和负极。
否则，因接反会烧毁仪表。
4.选用量程时，要先选用最高量程，满足指针移动至满刻度的2,3附近，这样可使读数比较精确。
测量直流电压前(特别是高压)一定要先了解正负极。
如果不知道正负极，可将两测棒快接快离，如指针顺时针转，则说明接对了;反之，应交换测棒。
5.当转换开关转到测量电流的位置时，绝对不能将两测棒直接跨接在电源上。
否则，因万用表通过短路电流会被烧毁。
6.每当测量完毕后，应将转换开关转到电压档上，防止开关在电阻档上，两测棒误被其他金属短接使表内电池耗尽。
详细使用方法万用表又叫多用表、三用表、复用表，是一种多功能、多量程的测量仪表，一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等，有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。
1(万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。
(1)表头:它是一只高灵敏度的磁电式直流电流表，万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值，这个值越小，表头的灵敏度愈高。
测电压时的内阻越大，其性能就越好。
表头上有四条刻度线，它们的功能如下:第一条(从上到下)标有r 或ω，指示的是电阻值，转换开关在欧姆挡时，即读此条刻度线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章：电工测最、电工常用携带式仪表的应用电工常用携带式仪表主要有万用表、钳形电流表及兆欧表。
（一）万用表的应用万用表可用来测量直流电流、直流电压、交流电流、交流电压、电阻、电感、电容。
音频电平及晶体三极管的电流放大系数B值等。
如下图所示：指针式万用表IS数字式式万用表1万用表的使用方法（1） 端钮（或插孔）选择要正确：红色测试棒连结线要接到红色端钮上（或标有“+”号的插孔内），黑色测试棒连结线要接到黑色端钮上（或标有“ -”号的插孔内）。
有的万用 表备有交直流电压为2500V 的测量端钮，使用时黑色测试棒仍接黑色端钮， 而红色测试棒接 到2500V 的端钮上。
（2） 转换开关位置选择要正确： 根据测量对象转换开关转到相应的位置， 有的万用表面 板上有两个转换开关，一个选择测量种类，一个选择测量量程。
使用时应先选择测量种类， 然后选择测量量程。
（3） 量程选择要合适：根据被测量的大致范围，将转换开关转至适当的量限上，若测量 电压或电流时，最好使指针指在量程的1/2至2/3的范围内，这样读数较为准确。
（4） 正确进行读数：在万用表的标度盘上有很多标度尺，它们分别适用于不同的被测对象。
因此测量时在对应的标度尺上读数的同时也应注意标度尺读数和量程档的配合， 以避免差错。
（5） 欧姆档的正确使用：（a ） 选择合适的倍率档： 测量电阻时，倍率档的选择应以使指针停留在刻度线较稀的部 分为宜，指针越接近标度尺的中间部分，读数越准确，越向左、刻度线越密，读数的准确度 越差。
（b ） 凋零：测量电阻之前，应将两根测试棒碰在一起，同时转动“调零旋钮” ，使指针刚好指在欧姆标度尺的零位上，这一步骤称为欧姆档调零。
每换一次欧姆档，测量电阻之前都要重复这一步骤，从而保证了测量的准确性， 如果指针不能调到零位， 说明电池电压不足， 需要更换。
（c ） 不能带电测量电阻： 测量电阻时万用表是电池供电的，被测电阻决不能带电， 损坏表头。
（d ） 注意节省干电池：在使用欧姆档间歇中，不要让两根测试棒短接，以免浪费电池。
2.使用万用表应注意的事项（1 ）使用万用表时要注意手不可触及测试棒的金属部分，以保证安全和测量的准确度。
* oH KIDTKBaCKA ACA7—以免(2)在测量较高电压或大电流时，不能带电转动转换开关，否则有可能使开关烧坏。
(3)万用表用完以后，应将转换开关转到“空档”或“OFF”档，表示已关断。
有的表没有上述两档时可转向交流电压最高量程档，以防下次测量时疏忽而损坏万用表。
(4 )平时要养成正确使用万用表的习惯，每当测试棒接触被测线路前应再一次全面检查，看看各部分位置是否有误，确实没有问题时再进行测量。
(二)钳形电流表的应用钳形电流表按结构原理不同分为磁电式和电磁式两种，磁电式可测量交流电流和交流电压；电磁式可测量交流电流和直流电流。
铁芯1钳形电流表的使用方法和使用时应注意的事项(1)在进行测量时用手捏紧扳手即张开，被测载流导线的位置应放在钳口中间，防止产生测量误差，然后放开扳手，使铁心闭合，表头就有指示。
(2)测量时应先估计被测电流或电压的大小，选择合适的量程或先选用较大的量程测量，然后再视被测电流、电压大小减小量程，使读数超过刻度的1/2，以便得到较准确的读数。
(3) 为使读数准确，钳口两个面应保证很好的接合，如有杂声，可将钳口重新开合一次， 如果声音依然存在，可检查在接合面上是否有污垢存在，如有污垢，可用汽油擦干净。
(4)测量低压可熔保险器或低压母线电流时， 测量前应将邻近各相用绝缘板隔离，以防钳口张开时可能引起相间短路。
有些型号的钳形电流表附有交流电压刻度，测量电流、电压时应分别进行，不能同 不能用于高压带电测量。
测量完毕后一定要把调节开关放在最大电流量程位置， 择量程而造成仪表损坏。
(8)为了测量小于5A 以下的电流时能得到较准确的读数，在条件许可时可把导线多绕 几圈放进钳口进行测量，但实际电流数值应为读数除以放进钳口内的导线根数。
2.钳形电流表在几种特殊情况下的应用牡流向量图(1) 测量绕线式异步电动机的转子电流： 流时，必须选用电磁系表头的钳形电流表， 值与被测量的实际值会有很大的出入， 器二次线圈连接，表头电压是由二次线圈得到的。
根据电磁感应原理可知，互感电动势为 E2= 4.44fW ①m 由公示不难看出，互感电动势的大小与频率成正比。
当采用此种钳形表测量转子电流时，由于转子上的频率较低， 表头上得到的电压将比测量同样工频电流时的电压 小的多(因为这种表头是按交流 50Hz 的工频设计的)。
有时电流很小，甚至不能使表头中的 整流元件导通，所以钳形表没有指示，或指示值与实际值有很大出入。
如果选用电磁系的钳形表，由于测量机构没有二次线圈与整流元件，被测电流产生的 磁通通过表头，磁化表头的静、动铁片，使表头指针偏转，与被测电流的频率没有关系，所 以能够正确指示出转子电流的数值。
(2)用钳形电流表测量三相平衡负载时， 钳口中放入两相导线时的电流指示值与放入一相时电流的指示值相同。
用钳形电流表测量三相平衡负载时， 会出现一种奇怪现象，即钳口中放入两相导线时的指示值与放入一相导线时的指示值相同， 这是因为在三相平衡负载的电路中，每相的电流值相等，用下列公示表示 lu=lv=lw 。
若钳口中放入一相导线时，钳形表指示的是该相的电流值，当钳口中放入两相导线时，该表所指示的数值实际上是两相电流的(5) 时测量。
(6) (7)以免下次使用时由于未经选/zii(a)it用钳形电流表测量绕线式异步电动机的转子电 如果采用一般常见的磁电系钳形表测量时，指示甚至没有指示，其原因是磁电系钳形表的表头与互感相量之和，按照相量相加的原理，I l+l 3=-I 2,因此指示值与放入一相时相同。
如果三相同时放入钳口中，当三相负载平衡时，I 1+1 2+13 = 0,即钳形电流表的读数为零。
5（三）兆欧表的使用兆欧表俗称摇表或摇电箱，是一种简便的常用的测量高电阻直接式携带型摇表，用了 测量电路、电机绕组、电缆及电气设备等的绝缘电阻。
表盘的上标尺刻度以 “ M Q”为单位。
分手摇发电机型、用交流电作电源型及用晶体管直流电源变换器作电源的晶体管兆欧表。
前常用的是手摇发电机型。
兆I 社:衷手摇发电机型晁歌裘 ⑸ZC 30阻驗体赣兆欧农1. 怎样用兆欧表测量绝缘电阻（- ＞门山叮理运胞勻也罚握 C 卜”欢話^）規阅的咆戢隐頤芍胃竜 C = J 歹叮:于起唄 划札怡沁旳缎蔭:电蔻向初羸 2 P 电身;阳心与堆龙N 问的基前Q 第上（1）线路间绝缘电阻的测量： 被测两线路分别接在线路端钮 “L ”上和地线端钮“ E ”上, 用左手稳住摇表，右手摇动手柄，速度由慢逐渐加快，并保持在每分钟 120转左右，持续一分钟，读出兆欧数。
f; 谄.：| r厂6_ 一3' 一上■ J %S14衽口直、2(2) 线路对地间绝缘电阻的测量：被测线路接于“L ”端钮上，“ E ”端钮与地线相接， 测量方法同上。
(3) 电动定子绕组与机壳间绝缘电阻的测量：定子绕组接“ 端钮连接。
(4) 电缆缆心对缆壳间绝缘电阻的测量：将“ 接，将缆心与缆壳之间的内层绝缘物接于屏蔽端钮“ 量误差。
2. 兆欧表使用时应注意的事项 (1 )在进行测量前先切断被测线路或设备电源， 保障设备及人身安全。
(2) 兆欧表接线柱与被测设备间连接导线不能用双股绝缘线或绞线， 独连接，避免因绞线绝缘不良而引起测量误差。
(3) 测量前先将兆欧表进行一次开路和短路试验， 检查兆欧表是否良好。
若将两连接线 开路，摇动手柄，指针应指在“8” (无穷大)处；把两连接线短接，指针应指在“ 0”处。
说明兆欧表是良好的，否则兆欧表是有毛病的。
(4) 测量时摇动手柄的速度由慢逐渐加快并保持每分钟 120转左右的速度持续一分钟左 右，这时才是准确的读数。
如果被测设备短路、指针指零，应立即停止摇动手柄，以防表内 线圈发热损坏。
(5) 测量电容器及较长电缆等设备的绝缘电阻后，应立即将“以免被测设备向兆欧表倒充电而损坏仪表。
(6) 禁止在雷电时或在邻近有带高压电的导线或设备时用兆欧表进行测量。
不带电又不可能受其他电源感应而带电时才能进行测量。
(7) 兆欧表量程范围的选用一般应注意不要使其测量范围过多的超出所需测量的绝缘电 阻值，以免读数产生较大的误差。
例如一般测量低压电器设备的绝缘电阻时可选用 0-200M Q 量程的表，测量高压电器设备或电缆时可选用 0-2000MQ 量程的表。
刻度不是从零开始， 而且从1MQ 或2MQ 起始的兆欧表一般不宜用来测量低压电器设备的绝缘电阻。
(8) 测量完毕后，在手柄未完全停止转动和被测对象没有放电之前， 测对象的测量部分并拆线，以免触电。
3. 怎么选用兆欧表(1) 目前常用国产兆欧表的型号与规格如表 1 — 1所示。
表中所列为手摇发电机型，最 高电压为2500V ,最大量程为10000MQ 。
若需要更高电压和更大量程的可选用上海生成的新 型ZC30型晶体兆欧表，其额定电压可达5000V ,量程为100000MQ 。
(2) 兆欧表的选择：兆欧表的选用主要是选择兆欧表的电压及其测量范围，表 出了在不同情况下选择兆欧表的要求。
L ”端钮上，机壳与“ E ” L ”端钮与缆心连接，“ E ”端钮与缆壳连 G ”上，以消除因表面漏电而引起的测 并进行充分放电(约需2〜3分钟)以应用单股线分开单 L ”端钮的连接线断开,只有在设备切不可用手触及被 表1— 1常用兆欧表的型号与规格ZC 25-4 1000 1.0 0-1000 ZC 11-3 500 1.0 0-2000 ZC 11-10 2500 1.5 0-25000 ZC 11-4 1000 1.0 0-5000 ZC 11-5 2500 1.5 0-10000表—兆欧表的电压及测量范围的选择被测对象被测设备的额定电压（V）所选兆欧表的电压（V）弱电设备、线路的绝缘电阻100以上50 —100线圈的绝缘电阻500以下500线圈的绝缘电阻500以上1000发电机线圈的绝缘电阻380以下1000500以上1000—2500电力变压器、发电机、电动机绝缘电阻电气设备的绝缘电阻500以下500—1000电气设备的绝缘电阻500以上2500瓷瓶、母线、刀闸的绝缘电阻2500—5000 二、直流电阻的测量（一）电压、电流表法对于中直电阻（1 —106Q ）可用电压、电流表法测量，其阻值可用下式求得R x=U/l式中R X—被测电阻，U、I —电压、电流表的读数。
（二）万用表法和欧姆表法1.用万用表法测量电阻间签名万用表的应用。
2欧姆表法：欧姆表是用来直接测量中值电阻的直读式仪表，它的原理线路及正确适用都基本上与万用表法的电阻档一样。
