PLC出现运行故障的常见原因及处理方法
西门子S7 PLC报SF故障的分析和处理方法
西门子S7 PLC报SF故障的分析和处理方法一、前言西门子S7 PLC最常见的故障之一就是报SF故障，CPU面板上的状态指示灯SF灯亮红色，其含义是提示发生了硬件故障或软件错误，有时伴随着CPU停机、自动由运行（RUN）状态转入停机（STOP）状态，造成生产中断甚至发生意外生产事故。
但SF亮红灯只是一个笼统的提示，要快速查找出具体故障原因确是一件非常麻烦的事情。
下面结合现场发生的一起实际案例叙述故障原因分析和处理方法，供同仁们参考。
二、故障现象某日原料车间一台取料机发生故障，故障的现象是取料机驾驶员在启动斗轮机或皮带机这两台设备时在启动过程中突然故障停机，查看PLC柜发现（CPU315-2 PN/DP）CPU停机处于STOP状态并报SF红灯亮故障，将PLC重新上电后恢复正常，再次启动斗轮机和皮带机的过程中又重复发生该故障，如果在启动斗轮机或皮带机之前启动取料机上的其它设备都没有问题，就仅仅是启动这两台设备时会发生故障。
但不是每次操作斗轮机或皮带机都会发生故障，有时重新上电后能够坚持一段时间，更不可思议的是有时重新上电后CPU刚刚进入RUN 状态不久驾驶员还没有操作任何设备时就发生了该故障（CPU自动进入STOP状态并报SF红灯亮）。
这种时有时无的不规律故障是电气自动化人员最头疼的故障。
三、故障原因的查找方法首先检查机械、电气设备，均未发现异常，斗轮机和皮带机的软启动器也未报故障，开关、接触器、软启、线路、操作台、电机均属正常，剩下的就是查PLC了。
自动化人员用安装有西门子S7 PLC软件（Step 7）的电脑笔记本（并携带有MPI/DP数据线或网线）连接PLC在线察看故障信息，方法如下： 第一步：电脑连接PLC，上传备份PLC原程序。
这一步非常重要，自动化人员必须养成该习惯，不要轻易相信别人的备份和电脑上已有的备份。
第二步：打开PLC程序，打开硬件组态（即配置），在线查找故障信息。
如下列图示：图一：打开PLC程序，双击硬件图二、打开硬件组态图三：在线查看硬件组态图四：右击CPU，选择模块信息图五：在线查看模块信息图六：点击诊断缓冲区图七：点击“设置”，弹出设置对话框图八：在设置对话框中将默认显示15条信息改成500条，点确定图九：在事件列表中用鼠标下翻查查找故障信息，并点击“事件帮助”图十：找到导致CPU转入STOP模式的事件信息。
PLC电气系统中的故障原因与维护处理措施

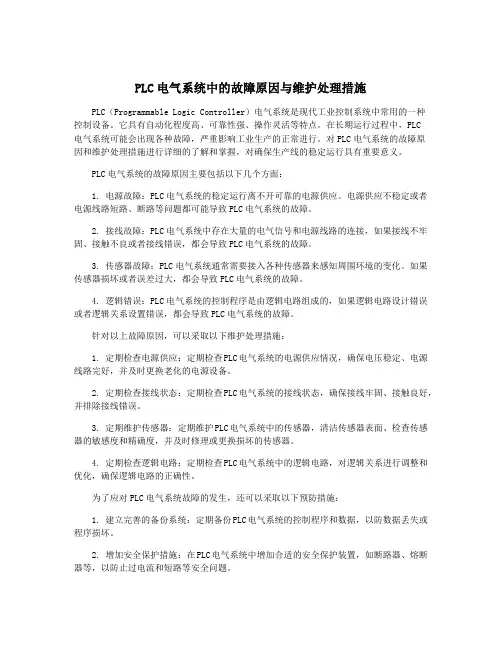

PLC电气系统中的故障原因与维护处理措施PLC（Programmable Logic Controller）电气系统是现代工业控制系统中常用的一种控制设备。
它具有自动化程度高、可靠性强、操作灵活等特点。
在长期运行过程中，PLC电气系统可能会出现各种故障，严重影响工业生产的正常进行。
对PLC电气系统的故障原因和维护处理措施进行详细的了解和掌握，对确保生产线的稳定运行具有重要意义。
PLC电气系统的故障原因主要包括以下几个方面：1. 电源故障：PLC电气系统的稳定运行离不开可靠的电源供应。
电源供应不稳定或者电源线路短路、断路等问题都可能导致PLC电气系统的故障。
2. 接线故障：PLC电气系统中存在大量的电气信号和电源线路的连接，如果接线不牢固、接触不良或者接线错误，都会导致PLC电气系统的故障。
3. 传感器故障：PLC电气系统通常需要接入各种传感器来感知周围环境的变化。
如果传感器损坏或者误差过大，都会导致PLC电气系统的故障。
4. 逻辑错误：PLC电气系统的控制程序是由逻辑电路组成的，如果逻辑电路设计错误或者逻辑关系设置错误，都会导致PLC电气系统的故障。
针对以上故障原因，可以采取以下维护处理措施：1. 定期检查电源供应：定期检查PLC电气系统的电源供应情况，确保电压稳定、电源线路完好，并及时更换老化的电源设备。
2. 定期检查接线状态：定期检查PLC电气系统的接线状态，确保接线牢固、接触良好，并排除接线错误。
3. 定期维护传感器：定期维护PLC电气系统中的传感器，清洁传感器表面、检查传感器的敏感度和精确度，并及时修理或更换损坏的传感器。
4. 定期检查逻辑电路：定期检查PLC电气系统中的逻辑电路，对逻辑关系进行调整和优化，确保逻辑电路的正确性。
为了应对PLC电气系统故障的发生，还可以采取以下预防措施：1. 建立完善的备份系统：定期备份PLC电气系统的控制程序和数据，以防数据丢失或程序损坏。
2. 增加安全保护措施：在PLC电气系统中增加合适的安全保护装置，如断路器、熔断器等，以防止过电流和短路等安全问题。
常见的西门子PLC的几种故障及处理方法

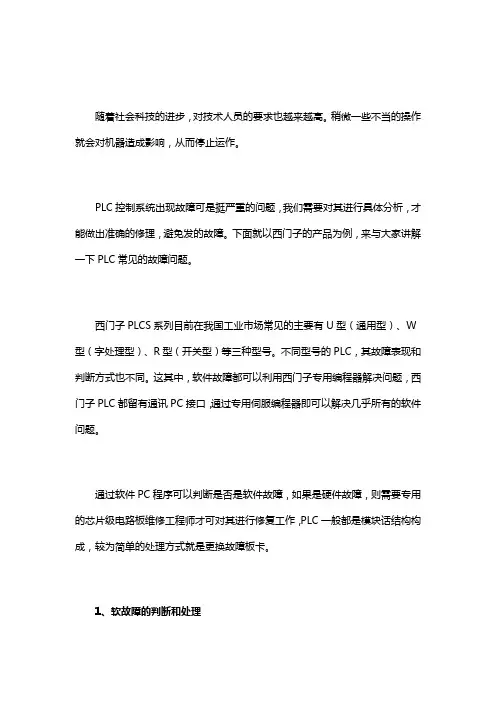

随着社会科技的进步，对技术人员的要求也越来越高。
稍微一些不当的操作就会对机器造成影响，从而停止运作。
PLC控制系统出现故障可是挺严重的问题，我们需要对其进行具体分析，才能做出准确的修理，避免发的故障。
下面就以西门子的产品为例，来与大家讲解一下PLC常见的故障问题。
西门子PLCS系列目前在我国工业市场常见的主要有U型（通用型）、W 型（字处理型）、R型（开关型）等三种型号。
不同型号的PLC，其故障表现和判断方式也不同。
这其中，软件故障都可以利用西门子专用编程器解决问题，西门子PLC都留有通讯PC接口，通过专用伺服编程器即可以解决几乎所有的软件问题。
通过软件PC程序可以判断是否是软件故障，如果是硬件故障，则需要专用的芯片级电路板维修工程师才可对其进行修复工作，PLC一般都是模块话结构构成，较为简单的处理方式就是更换故障板卡。
1、软故障的判断和处理S5PLC具有自诊断能力，发生模块功能错误时往往能报警并按预先程序作出反应，通过故障指示灯就可判断。
当电源正常，各指示灯也指示正常，特别是输入信号正常，但系统功能不正常（输出无或乱）时，本着先易后难、先软后硬的检修原则首先检查用户程序是否出现问题。
S5的用户程序储存在PLC的RAM中，是掉电易失性的，当后备电池故障系统电源发生闪失时，程序丢失或紊乱的可能性就很大，当然强烈的电磁干扰也会引起程序出错。
有EPROM存储卡及插槽的PLC恢复程序就相当简单，将EPROM卡上的程序拷回PLC后一般都能解决问题；没有EPROM子卡的用户就要利用PG的联机功能将正确的程序发送到PLC上。
需要特别说明的是，有时简单的程序覆盖不能解决问题，这时在重新拷贝程序前总清一下RAM中的用户程序是相当必要的。
通过将PLC上的“RUN”“ST”开关按RUN---ST---RUN---ST---RUN 的顺序拨打一遍或在PG上执行“Object—Blocks—Delete---inPLC—allblocks---overall—Reset”功能就完成了RAM中程序的总清。
plc调试过程中遇到的问题及解决方法

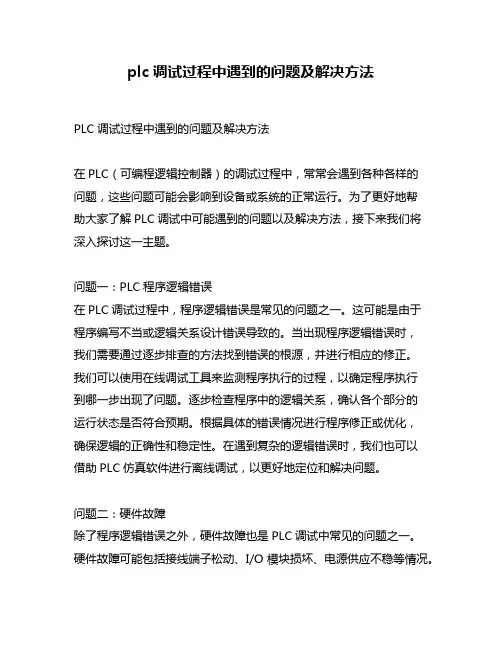

plc调试过程中遇到的问题及解决方法PLC调试过程中遇到的问题及解决方法在PLC（可编程逻辑控制器）的调试过程中，常常会遇到各种各样的问题，这些问题可能会影响到设备或系统的正常运行。
为了更好地帮助大家了解PLC调试中可能遇到的问题以及解决方法，接下来我们将深入探讨这一主题。
问题一：PLC程序逻辑错误在PLC调试过程中，程序逻辑错误是常见的问题之一。
这可能是由于程序编写不当或逻辑关系设计错误导致的。
当出现程序逻辑错误时，我们需要通过逐步排查的方法找到错误的根源，并进行相应的修正。
我们可以使用在线调试工具来监测程序执行的过程，以确定程序执行到哪一步出现了问题。
逐步检查程序中的逻辑关系，确认各个部分的运行状态是否符合预期。
根据具体的错误情况进行程序修正或优化，确保逻辑的正确性和稳定性。
在遇到复杂的逻辑错误时，我们也可以借助PLC仿真软件进行离线调试，以更好地定位和解决问题。
问题二：硬件故障除了程序逻辑错误之外，硬件故障也是PLC调试中常见的问题之一。
硬件故障可能包括接线端子松动、I/O模块损坏、电源供应不稳等情况。
当出现硬件故障时，我们首先需要对相关硬件进行全面的检查，确认是否存在松动、损坏或其他异常情况。
可以通过替换元件的方式逐步排除故障，并使用测试仪器对电路、信号和电压进行检测，以确定具体的故障位置和原因。
对于无法自行解决的硬件故障，可以及时联系设备厂家或专业维修人员进行处理，确保设备的正常运行。
问题三：通信异常在PLC调试过程中，由于通信模块故障或通信参数设置错误，可能会导致PLC与外部设备或系统之间的通信异常。
为解决这一问题，首先需要检查通信模块的运行状态和设置参数，确保其与外部设备之间的通信参数一致。
可以通过PLC自带的通信监控工具或者专业的通信调试工具来对通信过程进行监测和诊断，以确定通信异常的具体原因。
根据诊断结果进行相应的调整和优化，保障PLC与外部设备之间的正常通信。
问题四：接口数据格式不匹配在PLC调试过程中，当不同设备或系统之间的接口数据格式不匹配时，可能会导致数据传输错误或通信失败。
PLC电气系统中的故障原因与维护处理措施

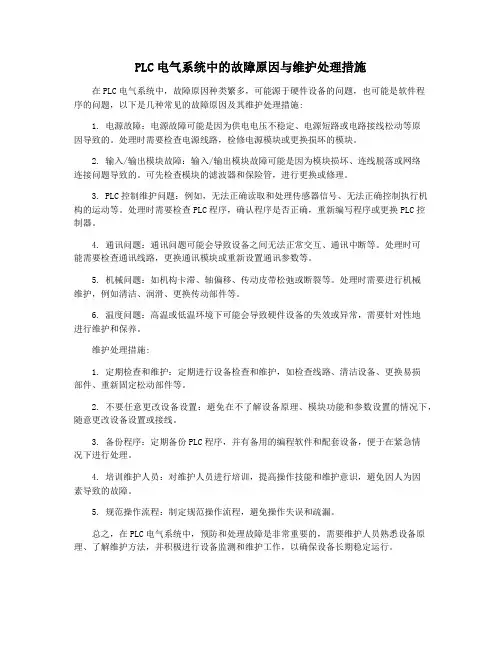

PLC电气系统中的故障原因与维护处理措施在PLC电气系统中，故障原因种类繁多，可能源于硬件设备的问题，也可能是软件程序的问题，以下是几种常见的故障原因及其维护处理措施:1. 电源故障：电源故障可能是因为供电电压不稳定、电源短路或电路接线松动等原因导致的。
处理时需要检查电源线路，检修电源模块或更换损坏的模块。
2. 输入/输出模块故障：输入/输出模块故障可能是因为模块损坏、连线脱落或网络连接问题导致的。
可先检查模块的滤波器和保险管，进行更换或修理。
3. PLC控制维护问题：例如，无法正确读取和处理传感器信号、无法正确控制执行机构的运动等。
处理时需要检查PLC程序，确认程序是否正确，重新编写程序或更换PLC控制器。
4. 通讯问题：通讯问题可能会导致设备之间无法正常交互、通讯中断等。
处理时可能需要检查通讯线路，更换通讯模块或重新设置通讯参数等。
5. 机械问题：如机构卡滞、轴偏移、传动皮带松弛或断裂等。
处理时需要进行机械维护，例如清洁、润滑、更换传动部件等。
6. 温度问题：高温或低温环境下可能会导致硬件设备的失效或异常，需要针对性地进行维护和保养。
维护处理措施:1. 定期检查和维护：定期进行设备检查和维护，如检查线路、清洁设备、更换易损部件、重新固定松动部件等。
2. 不要任意更改设备设置：避免在不了解设备原理、模块功能和参数设置的情况下，随意更改设备设置或接线。
3. 备份程序：定期备份PLC程序，并有备用的编程软件和配套设备，便于在紧急情况下进行处理。
4. 培训维护人员：对维护人员进行培训，提高操作技能和维护意识，避免因人为因素导致的故障。
5. 规范操作流程：制定规范操作流程，避免操作失误和疏漏。
总之，在PLC电气系统中，预防和处理故障是非常重要的，需要维护人员熟悉设备原理、了解维护方法，并积极进行设备监测和维护工作，以确保设备长期稳定运行。
plc常见故障及维护处理方案

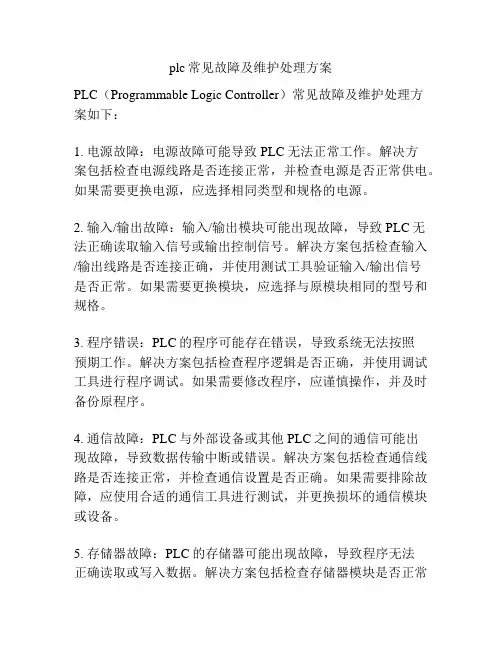

plc常见故障及维护处理方案PLC（Programmable Logic Controller）常见故障及维护处理方案如下：1. 电源故障：电源故障可能导致PLC无法正常工作。
解决方案包括检查电源线路是否连接正常，并检查电源是否正常供电。
如果需要更换电源，应选择相同类型和规格的电源。
2. 输入/输出故障：输入/输出模块可能出现故障，导致PLC无法正确读取输入信号或输出控制信号。
解决方案包括检查输入/输出线路是否连接正确，并使用测试工具验证输入/输出信号是否正常。
如果需要更换模块，应选择与原模块相同的型号和规格。
3. 程序错误：PLC的程序可能存在错误，导致系统无法按照预期工作。
解决方案包括检查程序逻辑是否正确，并使用调试工具进行程序调试。
如果需要修改程序，应谨慎操作，并及时备份原程序。
4. 通信故障：PLC与外部设备或其他PLC之间的通信可能出现故障，导致数据传输中断或错误。
解决方案包括检查通信线路是否连接正常，并检查通信设置是否正确。
如果需要排除故障，应使用合适的通信工具进行测试，并更换损坏的通信模块或设备。
5. 存储器故障：PLC的存储器可能出现故障，导致程序无法正确读取或写入数据。
解决方案包括检查存储器模块是否正常工作，并使用合适的测试工具进行存储器测试。
如果需要更换存储器模块，应选择与原模块相同的型号和规格。
在进行PLC维护时，应定期对PLC进行检查和清洁，确保其正常运行。
此外，应定期备份PLC程序和数据，以防止意外丢失。
如果遇到复杂的故障或维护任务，应联系具有相关经验和技能的专业人士进行处理。
abb plc故障及排除方法
abb plc故障及排除方法ABB（亚西邦）是一家全球工业自动化和电力技术公司，其PLC（可编程逻辑控制器）产品用于自动化控制系统。
PLC可能会遇到各种故障，以下是一些常见的ABB PLC故障及其可能的排除方法：1. 通信故障：-可能原因：通信电缆故障、通信模块故障、网络配置问题等。
-排除方法：检查电缆连接，更换损坏的电缆，检查通信模块状态，确认网络配置是否正确。
2. 输入/输出（I/O）故障：-可能原因：连接故障、I/O模块故障、信号源问题等。
-排除方法：检查连接线路，确保I/O模块正常，验证信号源是否正常。
3. 电源故障：-可能原因：电源模块故障、电源电压不稳定等。
-排除方法：替换故障的电源模块，检查电源电压是否在规定范围内。
4. 程序错误：-可能原因：PLC程序错误、逻辑错误等。
-排除方法：检查和调试PLC程序，查找逻辑错误，确保程序正确运行。
5. 存储器问题：-可能原因：存储器故障、程序存储器满等。
-排除方法：检查存储器状态，如果存储器满了，清理不必要的数据或程序。
6. 温度问题：-可能原因：PLC过热、环境温度过高等。
-排除方法：提高通风，确保PLC正常工作温度范围内。
7. 硬件故障：-可能原因：CPU故障、模块故障等。
-排除方法：替换故障的硬件组件，确保硬件正常工作。
8. 系统报警：-可能原因：系统设置不当、参数配置错误等。
-排除方法：仔细检查系统设置和参数配置，进行必要的调整。
在排除故障时，最好参考ABB PLC的用户手册、技术文档以及厂家提供的支持资源。
对于复杂的故障，可能需要专业的技术支持或联系ABB的客户服务团队。
PLC调试的常见问题及解决方法
PLC调试的常见问题及解决方法PLC（Programmable Logic Controller，可编程逻辑控制器）是一种用于自动化控制的电子设备。
在工业控制系统中广泛应用，用于监控、控制和保护生产线。
然而，在PLC调试的过程中，常常会遇到一些问题。
本文将介绍一些常见的问题，并提供相应的解决方法，以帮助读者快速解决PLC调试中的困惑。
问题一：PLC无法正常启动解决方法：首先，检查电源是否连接正确，确保电源电压符合PLC的要求。
其次，检查PLC的电源模块是否工作正常，可以通过测试电源模块的输出电压来确定。
如果电源模块正常，那么可能是PLC程序有误，可以尝试重新编译或下载程序。
另外，查看PLC的错误日志，寻找可能的故障原因。
问题二：输入和输出信号无法正常读取或输出解决方法：首先，检查输入和输出模块的连接是否正确，确认信号线路是否正常。
其次，检查PLC的输入和输出配置是否正确，确保输入和输出信号的设置与实际需求相符。
如果问题仍然存在，可能是输入或输出模块损坏，需要更换故障模块。
问题三：PLC程序运行异常或逻辑错误解决方法：首先，检查PLC程序是否编写正确，排除逻辑错误。
可以通过断点调试或在线监视来逐步排查错误。
其次，检查程序中使用的变量是否正确定义和赋值，避免变量的重复使用或未初始化。
如果问题仍然存在，可以尝试重写或简化程序逻辑，减少复杂性，提高可读性。
问题四：PLC与外部设备通信故障解决方法：首先，检查通信接口的连接是否良好，确保接口线路正常。
其次，检查通信设置和参数是否正确，包括通信协议、数据格式、波特率等。
可以通过外部设备的诊断工具或者PLC的调试工具来检测通信信号和数据。
如果问题仍然存在，可能是设备之间的不兼容性导致，需要优化或更换通信设备。
问题五：PLC无法与上位机或下位机通信解决方法：首先，检查上位机或下位机的连接是否正常，确保连接线路良好。
其次，检查通信设置和协议是否与上位机或下位机匹配。
