CKSG-1.8-0.48-6%串联电抗器 CKSG串联电抗器
低压电容器配套专用电抗器
上海民恩电气有限公司咨询热线：158********，QQ:969827336刘先生低压电容器配套电抗器产品型号众多，均可根据客户实际需要设计加工。
我公司产的电抗器可以配套各种国内外品牌电容器，我们也可以根据您提供的技术参数，技术要求非标定制。
以下是国产40kvar电容器配套用的低压串联电抗器技术参数供您参考1依据标准：GB/T10229-1988JB5346-1998串联电抗器标准2电抗器型号：CKSG-2.8/0.48-7%3电抗器品牌：上海民恩4额定容量：2.8kVar5相数：三相6频率：50HZ7系统额定电压：0.4KV8配套电容器额定电压:0.48KV9配套电容器额定容量:40kvar电容器型号：BSMJ0.48-40-310电抗器额定端电压:19.4V11额定电抗率:7%12额定电流：48.1A13额定电感量：1.28mH14最大工作电流:65A15噪声:小于45dBA16额定电流时的温升：小于65K17最大工作电流时的温升:小于95K18绝缘水平:3KV/min19三相电抗器任意两相电抗器值之差：不大于±3%20绝缘材料耐热等级:F/H级21冷却方式：AN22使用条件：户内23海拔高度:2000m24环境温度:-25℃～+45℃25外形尺寸:240L*160W*230H26安装孔尺寸：150A*110B27单位：mm28材质：铜包，铝包（客户自选）29包装：木箱30质保期：1年31售后：免费技术咨询，技术指导，安装指导32货期：2-3个工作日，税票：开17%增值税发票33价格：请咨询我公司低压电容器配套电抗器尺寸图：低压电容器配套电抗器的作用：电容器接入串联电抗器，电容器电压升高系数-K=1d1如K=6%1.0610.061≈-d=即运行电压升高6%，工作电流也随之大约6%。
运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
电容器选配电抗器
1.4 2.6
CKSG-1.8/0.48-7% 26
1.8
2
CKSG-2.1/0.48-7% 30
2.1 1.7
ቤተ መጻሕፍቲ ባይዱ
CKSG-2.8/0.48-7% 40
2.8 1.3
CKSG-3.5/0.48-7% 50
3.5
1
CKSG-4.2/0.48-7% 60
4.2 0.9
CKSG-4.9/0.48-7% 70
100
CKSG-1.4/0.525-14% 10
1.4 12.3 210 150 192
100
CKSG-1.8/0.525-14% 13
1.8 9.6 240 150 210
150
CKSG-2.1/0.525-14% 15
2.1 8.2 240 157 230
150
CKSG-2.8/0.525-14% 20
CKSG-7.0/0.525-14% 50
7
2.5 300 197 290
150
CKSG-8.4/0.525-14% 60
8.4
2
300 214 290
200
CKSG-9.8/0.525-14% 70
9.8 1.8 360 197 310
30KVAR电容器配套串联电抗器 CKSG串联电抗器
30KVAR电容器配套串联电抗器30KVAR电抗器，电抗率6%，配套串联电抗器型号CKSG-1.8/0.48-6%，常规品，属于CKSG系列，俗称补偿电抗器。
CKSG串联电抗器引言：CKSG串联电抗器并联在电网中,低频时呈现容性,主要起到无功补偿功能;高频时,电网呈现感性,从而抑制谐波起动保护电容器的作用。
30KVAR电容器配套串联电抗器同系列型号CKSG-1.8/0.48-6% CKSG-30/0.45-6%名称串联电抗器调谐电抗器电抗器容量 1.8KVAR 匹配电容器30KVAR系统电压400V 电容电压480V （可选）电压降16.63V 电流36.1A电感0.48MH 电抗率6%频率50HZ 品牌昌日冷却方式AN 防护等级Ip00串联电抗器适用于无功补偿系统中的电容器前端，抑制电网中的谐波，保护电容器的正常使用上海昌日电子科技有限公司是一家设计、制造、销售电抗器的企业，产品涵盖各种型号的进/出线电抗器、高/低压串/并联电抗器、滤波电抗器、平波电抗器、启动电抗器等；电压等级0.30KV,0.4KV,0.69KV ，10KV等，绝缘等级包括B 级、F级、H级，可充分满足用户的不同需求。
300%订单式生产方式，满足客户实际需求。
产品系列有：JXL系列输入电抗器CXL系列输出电抗器CKSG系列串联电抗器CKSC系列高压串联电抗器一、30KVAR电容器配套串联电抗器作用接入串联电抗器，电容器电压升高系数- K=1 d 1如K= 6% 1.06 30.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。
运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系的。
二, 30KVAR电容器配套串联电抗器型号说明三、30KVAR电容器配套串联电抗器性能参数1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%3.额定绝缘水平3kV/min。
四川电抗器厂家-四川电抗器厂家生产各类电抗器
四川电抗器厂家直供上海昌日电子科技有限公司专业生产电抗器（reactor)变频器周边配套元件输入电抗器(Input AC reactor)，输出电抗器(Output reactor )，直流电抗器(DC Reactors)，低压补偿柜串联电抗器(LV-Series Reactors)，高压补偿柜CKSC 高压串联电抗器(HV-Series Reactors)。
公司常规产品都有现货，公司与各个专线物流签订协议，保证安全快捷到达您手中。
四川电抗器厂家直销价格优惠！下文主要介绍相关电抗器四川电抗器厂家描述铁芯电抗器概述输入电抗器输入电器器英文名称Input AC reactor 变频器的输入端安装JXL输入电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。
变频器的整流电路相当于一个谐波电压源。
我们知道，电压源当负载阻抗大时，输出电流会小。
因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射。
输出电抗器输出电抗器英文名称Output reactor ，当变频器输出到电机的电缆长度大于产品规定值时，应加输出电抗器来补偿电机长电缆运行时的耦合电容的充放电影响，避免变频器过流。
变频器输出端增加输出电抗器的作用是为了增加变频器到电动机的导线距离，输出电抗器可以有效抑制变频器的IGBT开关时产生的瞬间高电压，减少此电压对电缆绝缘和电机的不良影响。
直流电抗器直流电抗器英文名称 DC Reactors 直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数串联电抗器串联电抗器LV-Series Reactors 低压串联电抗器适用于无功补偿系统中的电容器前端，抑制电网中的谐波，保护电容器的正常使用CKSG串联电抗器并联在电网中,低频时呈现容性,主要起到无功补偿功能;高频时,电网呈现感性,从而抑制谐波起动保护电容器的作用。
无功补偿电抗器和电容器的配合
5 7.5 10 12 14 15 16 20 24 25 30 35 40 45 50 60 80
0.3 0.45 0.6 0.72 0.84 0.9 0.96 1.2 1.44 1.5 1.8 2.1 2.4 2.7 3 3.6 4.8
电抗率为12%的主要规格（CKSG型，400v系统，三相，电抗率为12%，匹配电容器额 电抗器型号 匹配电容器容量（kvar） 电抗器容量（kvar)
00v系统，三相，电抗率为6%，匹配电容器额定电压450V） 电感量（mH） 额定电流（A） 实际无功补偿容量 （kvar） 实际电容两端电压 Ug=400V/(1-电抗率)，然 后按电容无功容量与电压 平方成正比来计算，然后 再减去电抗的感性无功得 出尽容性无功。 4.17 6.26 8.34 10.01 11.68 12.51 13.34 16.68 20.02 20.85 25.02 29.19 33.36 37.53 41.70 50.04 66.72
公式： QL=(QC/480V)V (2*3.14*50*L) 3×17.61 3×11.74 3×8.81 3×7.34 3×6.29 3×5.87 3×5.5 3×4.4 3×3.67 3×3.52 3×2.94 3×2.52 3×2.2 3×1.96 3×1.76 3×1.47 3×1.1 6 9 12 14.4 16.8 18 19.2 24.1 28.9 30.1 36.1 42.1 48.1 54.1 60.1 72.2 96.2
制作日期：2015-1-5
5 7.5 10 12 14 15 16 20 24 25 30 35 40 45 50 60 80
0.6 0.9 1.2 1.44 1.68 1.8 1.92 2.4 2.88 3 3.6 4.2 4.8 5.4 6 7.2 9.6
德力西电气 CKSG串联电抗器产品样本 说明书
选型指南CKSG 系列低压串联电抗器在补偿容性无功功率的时候，往往会受到谐波电流、合闸涌流及操作过程电压的影响，造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波、保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因数，延长电容器使用寿命。
另外还有各种电压等级如：0.4kV 、0.45kV 、0.48kV 、0.525kV 、0.66kV 、1.44kV 等；各种电抗率如：1%、4.5%、5.6%、7%、12%、13%、14%等。
国家标准：GB/T1094.1、GB/T1094.6适用范围认证与标准产品特征主要技术参数 电抗器采用三相三柱心式结构。
铁心气隙采用环氧层压玻璃布板做间隔，以保证电抗器气隙在运行过程中不发生变化。
线圈采用漆包扁线紧密绕制，以保证电抗器线圈在运行过程中不发生震动。
106CKSG-1.220 1.2CKSG-1.830 1.8CKSG-2.440 2.4CKSG-3.0503CKSG-3.660 3.6CKSG-4.270 4.2CKSG-4.880 4.8CKSG-5.490 5.4CKSG-6.01006796G电源类产品主要技术参数CKSG-0.72kvar/0.45kV-6%126 CKSG-0.9kvar/0.45kV-6%156 CKSG-0.96kvar/0.45kV-6%166 CKSG-1.08kvar/0.45kV-6%186 CKSG-1.2kvar/0.45kV-6%206 CKSG-1.5kvar/0.45kV-6%256 CKSG-1.68kvar/0.45kV-6%286 CKSG-1.8kvar/0.45kV-6%306 CKSG-2.1kvar/0.45kV-6%356 CKSG-2.4kvar/0.45kV-6%406 CKSG-2.7kvar/0.45kV-6%456 CKSG-3.0kvar/0.45kV-6%506 CKSG-3.6kvar/0.45kV-6%606 CKSG-4.2kvar/0.45kV-6%706 CKSG-0.7kvar/0.45kV-7%107 CKSG-0.84kvar/0.45kV-7%127 CKSG-1.05kvar/0.45kV-7%157 CKSG-1.12kvar/0.45kV-7%167 CKSG-1.26kvar/0.45kV-7%187 CKSG-1.4kvar/0.45kV-7%207 CKSG-1.75kvar/0.45kV-7%257 CKSG-1.96kvar/0.45kV-7%287 CKSG-2.1kvar/0.45kV-7%307 CKSG-2.45kvar/0.45kV-7%357 CKSG-2.8kvar/0.45kV-7%407 CKSG-3.15kvar/0.45kV-7%457 CKSG-3.5kvar/0.45kV-7%507 CKSG-4.2kvar/0.45kV-7%607 CKSG-4.9kvar/0.45kV-7%707 CKSG-1.2kvar/0.525kV-12%1012 CKSG-1.44kvar/0.525kV-12%1212 CKSG-1.8kvar/0.525kV-12%1512 CKSG-1.92kvar/0.525kV-12%1612 CKSG-2.16kvar/0.525kV-12%1812CKSG-2.4kvar/0.525kV-12%2012CKSG-3.0kvar/0.525kV-12%2512797G 电源类产品CKSG-3.6kvar/0.525kV-12%3012CKSG-4.2kvar/0.525kV-12%3512CKSG-4.8kvar/0.525kV-12%4012CKSG-5.4kvar/0.525kV-12%4512CKSG-6.0kvar/0.525kV-12%5012CKSG-7.2kvar/0.525kV-12%6012CKSG-8.4kvar/0.525kV-12%7012CKSG-1.3kvar/0.525kV-13%1013CKSG-1.56kvar/0.525kV-13%1213CKSG-1.95kvar/0.525kV-13%1513CKSG-2.08kvar/0.525kV-13%1613CKSG-2.34kvar/0.525kV-13%1813CKSG-2.6kvar/0.525kV-13%2013CKSG-3.25kvar/0.525kV-13%2513CKSG-3.64kvar/0.525kV-13%2813CKSG-3.9kvar/0.525kV-13%3013CKSG-4.55kvar/0.525kV-13%3513CKSG-5.2kvar/0.525kV-13%4013CKSG-5.85kvar/0.525kV-13%4513CKSG-6.5kvar/0.525kV-13%5013CKSG-7.8kvar/0.525kV-13%6013CKSG-9.1kvar/0.525kV-13%7013CKSG-1.4kvar/0.525kV-14%1014CKSG-1.68kvar/0.525kV-14%1214CKSG-2.1kvar/0.525kV-14%1514CKSG-2.24kvar/0.525kV-14%1614CKSG-2.52kvar/0.525kV-14%1814CKSG-2.8kvar/0.525kV-14%2014CKSG-3.5kvar/0.525kV-14%2514CKSG-3.92kvar/0.525kV-14%2814CKSG-4.2kvar/0.525kV-14%3014CKSG-4.9kvar/0.525kV-14%3514CKSG-5.6kvar/0.525kV-14%4014CKSG-6.3kvar/0.525kV-14%4514CKSG-7.0kvar/0.525kV-14%5014CKSG-8.4kvar/0.525kV-14%6014CKSG-9.8kvar/0.525kV-14%7014798G电源类产品外形与安装尺寸(mm)CKSG-0.3/0.45-6%0.35 4.5%5.6%6%7%12%13%14%D 160×95×165130×60φ7×17160×105×165130×60φ7×17CKSG-0.6/0.45-6%0.610160×115×165130×80φ7×17160×110×165130×75φ7×17CKSG-0.9/0.45-6%0.915Y 200×145×185170×70φ7×17200×150×180170×80φ7×17CKSG-1.2/0.45-6% 1.220200×155×185170×80φ7×17200×160×180170×80φ7×17CKSG-1.5/0.45-6% 1.525200×170×185170×90φ7×17200×170×180170×90φ7×17CKSG-1.8/0.45-6% 1.830240×180×205200×100φ10×22240×180×205200×90φ10×22CKSG-2.1/0.45-6% 2.135240×180×230200×100φ10×22240×185×205200×95φ10×22CKSG-2.4/0.45-6% 2.440240×190×205200×110φ10×22240×195×205200×100φ10×22CKSG-2.7/0.45-6% 2.745240×190×230200×110φ10×22240×195×230200×100φ10×22CKSG-3.0/0.45-6%350250×200×235210×115φ10×22250×200×235210×105φ10×22CKSG-3.6/0.45-6% 3.660250×205×255210×120φ10×22250×215×235210×115φ10×22CKSG-4.2/0.45-6% 4.270310×195×285250×110φ10×22250×200×255210×110φ10×22CKSG-0.35/0.45-7%0.355D 160×105×165130×75φ7×17160×105×165130×75φ7×17CKSG-0.7/0.45-7%0.710200×105×190170×75φ7×17160×115×165130×80φ7×17图1 外形Y图2 外形D799G电源类产品CKSG-1.05/0.45-7% 1.0515 4.5%5.6%6%7%12%13%14%Y 200×155×180170×80φ7×17200×160×180170×80φ7×17CKSG-1.4/0.45-7% 1.420200×165×180170×90φ7×17200×165×180170×85φ7×17CKSG-1.75/0.45-7% 1.7525240×175×205200×95φ10×22240×175×205200×90φ10×22CKSG-2.1/0.45-7% 2.130240×180×230200×100φ10×22240×190×205200×100φ10×22CKSG-2.45/0.45-7% 2.4535240×185×230200×105φ10×22240×190×230200×100φ10×22CKSG-2.8/0.45-7% 2.840250×190×235210×105φ10×22240×190×230200×100φ10×22CKSG-3.15/0.45-7% 3.1545250×195×255210×110φ10×22240×205×230200×110φ10×22CKSG-3.5/0.45-7% 3.550250×205×255210×120φ10×22250×205×235210×110φ10×22CKSG-4.2/0.45-7% 4.260250×205×255210×120φ10×22250×210×255210×110φ10×22CKSG-4.9/0.45-7% 4.970310×195×285250×110φ10×22250×220×255220×120φ10×22CKSG-0.35/0.48-7%0.355D 160×105×165130×75φ7×17160×105×165130×75φ7×17CKSG-0.7/0.48-7%0.710200×105×190170×75φ7×17160×115×165130×80φ7×17CKSG-1.05/0.48-7% 1.0515Y 200×155×180170×85φ7×17200×155×180170×75φ7×17CKSG-1.4/0.48-7% 1.420200×165×180170×95φ7×17200×165×180170×90φ7×17CKSG-1.75/0.48-7% 1.7525240×175×205200×95φ10×22240×175×205200×90φ10×22CKSG-2.1/0.48-7% 2.130240×180×230200×100φ10×22240×185×205200×95φ10×22CKSG-2.45/0.48-7% 2.4535240×190×230200×110φ10×22240×195×205200×105φ10×22CKSG-2.8/0.48-7% 2.840240×190×230200×110φ10×22240×190×230200×100φ10×22CKSG-3.15/0.48-7% 3.1545250×205×235210×120φ10×22240×200×230200×110φ10×22CKSG-3.5/0.48-7% 3.550250×210×255210×120φ10×22250×205×235210×110φ10×22CKSG-4.2/0.48-7% 4.260250×210×255210×120φ10×22250×205×235210×110φ10×22CKSG-4.9/0.48-7% 4.970310×200×285250×110φ10×22250×220×255220×120φ10×22CKSG-0.6/0.525-12%0.65D 160×115×165130×80φ7×17200×105×190170×70φ7×17CKSG-1.2/0.525-12% 1.210200×115×190170×80φ7×17200×120×190170×85φ7×17CKSG-1.8/0.525-12% 1.815Y 240×175×180200×90φ7×17240×175×205200×90φ10×22CKSG-2.4/0.525-12% 2.420240×185×230200×100φ10×22240×190×205200×105φ10×22CKSG-3.0/0.525-12%325240×195×230200×110φ10×22250×200×235210×105φ10×22CKSG-3.6/0.525-12% 3.630250×205×235210×120φ10×22250×210×235210×115φ10×22CKSG-4.2/0.525-12% 4.235250×215×235210×130φ10×22250×210×255210×110φ10×22CKSG-4.8/0.525-12% 4.840310×205×285250×110φ10×22250×225×255210×120φ10×22CKSG-5.4/0.525-12% 5.445310×215×285250×120φ10×22310×205×285250×110φ10×22CKSG-6.0/0.525-12%650310×215×285250×120φ10×22310×205×285250×110φ10×22CKSG-7.2/0.525-12%7.260310×225×285250×130φ10×22310×220×285250×120φ10×22CKSG-8.4/0.525-12%8.470310×235×285250×140φ10×22310×235×285250×130φ10×22800G电源类产品注：以上外形尺寸误差±10mm ，安装尺寸标注误差±5mm。
CKSG
CKSG(浸渍式)串联电抗器电抗率（%） 额定电压（kV ）额定容量 G ：干式 C ：环氧浇注 三相串联电抗器技术参数及外形尺寸CKSC(浇注式)串联电抗器CK S C电抗率（%）额定电压（kV）额定容量C：环氧浇注三相串联电抗器产品用途本系列产品为35kV及以下电力电容器配套，改善电力系统的功率因数，降低电力电容器组投切过程中的涌流倍数和抑制电网的高次谐波，对电容器组的安全运行，改善网络电压波形，提高供电质量和电网安全经济运行其良好的作用。
适用于电力系统、电气化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等户内场所。
国家标准IEC289-88《电抗器》GB10229-88《电抗器》JB5346-1998《串联电抗器》D1462-92《高压关联电容器用串联电抗器订货技术条件》技术参数及外形尺寸油浸式串联电抗器产品概述油浸式串联电抗器用于与电力系统高压并联电容器串联，抑制高次谐波，限制合闸涌流和操作过电压，改善系统供电质量，保证电网安全和经济运行。
电抗率（%）额定电压（kV）额定容量Q：加强型（普S：三相D：单相串联电抗器使用环境条件1.使用地点：户内或户外；2.环境温度：-30℃~+40℃；3.相对湿度：≤90%；4.地震烈度：≤8级；5.海拔高度：≤1000米；6.安全地点应无严重影响绝缘性能的有害气体及导电性或爆炸性尘埃。
主要性能1.额定电压，额定电流，配套电容器容量等见技术参数；2.超载能力：1.35倍额定电流下连续运行；3.热稳定电流：能耐受额定电流的倍数，时间2S;4.动稳定性能：能耐受热稳定电流的2.55倍，时间0.5S，无任何热的机械的损伤；5.温升：线圈平均温升≤55℃（电阻法），油面温升≤50℃（温度计法）。
外形和安装尺寸三相串联电抗器(变频器适配电抗器)产品概述本系列电抗器主要适用于额定电压1000kV及以下交流系统中与变频器配套使用。
30kvar电容器选配电抗器
33 售后服务：免费提供技术支持，安装指导 34 设计加工周期：5-7 个工作日（常规型号现货） 35 如有疑问或者需求请咨询我公司( TEL:158 007 23045)
30kvar 电容器选配电抗器-自愈式低压并联电力电容器产品介绍： 自愈式低压并联电力电容器，采用金属化聚丙烯膜作为介质，引进先进的生产技术、工艺和 设备，按 GB/T12747-2004 及 IEC60831-1:1996 标准组织生产。产品主要用于低压电网， 以减少无功损耗，提高功率因数，改善电网质量之用。 30kvar 电容器选配电抗器-自愈式低压并联电力电容器主要特点： 1、体积小、重量轻 由于采用金属化聚丙烯膜作为介质，体积与重量仅为老产品的 1/4 和 1/6. 2、损耗角正切值小，温升低，使用寿命长 电力电容器的独特设计，使产品自身消耗有功功率极小，所以电容器损耗角正切值≤0.1%。 远远低于 GB/T12747-2004 标准 0.2%的要求，正常使用温升小于 3℃. 3、耐高压、安全性能好。 电力电容器选材考究，设计场强较小，端子间的耐压远远高于 2.15Un10 秒的型式试验要求， 其瞬间击穿电压一般大于 3.5Un。产品内置放电电阻及过压力隔离器（防爆装置），运行与 维护极为安全可靠。 30kvar 电容器选配电抗器-自愈式低压并联电力电容器运行环境条件： 1、户内、无有害气体和蒸汽、无导电性或爆炸尘埃及无剧烈振动。 2、海拔高度：<2000M 3、环境温度：-25/B(-25℃/45℃)
1.可用于 400V、660V 系统。 2.电抗率的种类：1%、6%、12% 3.额定绝缘水平 3kV/min。 4.电抗器各部位的温升限值：铁芯不超过 85K，电圈温升不超过 95K。 5.电抗器噪声不大于 45dB 6.电抗器能在工频加谐波电流不大于 1.35 倍额定电流下长期运行。 7.三相电抗器的任意两相电抗值之差不大于±3%。 8.耐温等级 F 级（155℃）以上。 30kvar 电容器选配电抗器-电抗器参数及外形尺寸: 说明：其它电压等级、不同容量、不同电抗率的电抗器可根据用户要求制造。 400V 系统，三相，电抗率：6%,7%12%,14%; 匹配电容器电压：400V,450V,480V,525V
肌酸激酶同工酶胶体金说明书
肌酸激酶同工酶胶体金说明书一、产品名称通用名称：肌酸激酶同工酶胶体金检测试剂盒（胶体金法）二、包装规格具体规格三、预期用途本试剂盒用于体外定性检测人血清、血浆或全血中肌酸激酶同工酶（CKMB）的含量，辅助诊断心肌梗死等心脏疾病。
四、检验原理本试剂盒采用胶体金免疫层析技术。
试剂盒中的硝酸纤维素膜上包被有抗 CKMB 单克隆抗体，在结合垫上含有胶体金标记的抗 CKMB单克隆抗体。
当样本加到加样孔中，通过毛细作用向前移动。
如果样本中含有 CKMB，会与结合垫上的胶体金标记抗体结合形成复合物，继续移动并被硝酸纤维素膜上的抗体捕获，形成肉眼可见的红色条带。
五、主要组成成分1、检测卡：由硝酸纤维素膜、结合垫、样品垫、吸水纸、塑料卡壳组成。
硝酸纤维素膜上包被有抗 CKMB 单克隆抗体，结合垫上含有胶体金标记的抗 CKMB 单克隆抗体。
2、样本稀释液：具体成分及作用3、吸管：用于吸取和滴加样本。
六、储存条件及有效期1、储存条件试剂盒应储存于 2-30℃、干燥、避光、通风良好的环境中。
避免高温和潮湿，切勿冷冻。
2、有效期未开封试剂盒在规定储存条件下有效期为具体时长。
开封后，应在开封后有效时长内使用。
七、适用仪器无需仪器，可肉眼直接判读结果。
八、样本要求1、样本类型：人血清、血浆或全血。
2、样本采集：血清：使用无菌注射器采集静脉血，室温静置 30 分钟使其凝固，然后以 3000rpm 离心 15 分钟，分离血清。
血浆：使用含有抗凝剂（如 EDTA、肝素）的采血管采集静脉血，轻轻颠倒混匀，以 3000rpm 离心 15 分钟，分离血浆。
全血：使用末梢采血或静脉采血，直接将血液滴加到检测卡的加样孔中。
3、样本保存：采集后的样本应尽快检测，如不能立即检测，血清和血浆应在2-8℃保存不超过72 小时，－20℃以下可保存更长时间，但应避免反复冻融。
全血应在 2-8℃保存不超过 24 小时。
九、检验方法1、测试前准备将试剂盒从包装中取出，平衡至室温（15-30℃）。
CKSG-1.75／0.48-7%
该滤波电抗器用于低压滤波补偿柜中，与并联电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流。
低压电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。
滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。
接入串联电抗器，电容器电压升高系数-K=1d 1如K=7%1.0610.061≈-d =即运行电压升高7%，工作电流也随之大约7%。
运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
串联电抗器型号CKSG-1.75/0.48-7%型式Type低压串联电抗器电抗率Reactor 7%电抗器容量Rated power 1.75kvar 联结Connection 串联电压Se.Vol0.48KV 电流Se.Cur 30A 相数Number of phases 三相频率Frequency 50Hz 电感量Inductance 2.059mH 温升Temperature rise ＜65K 冷却方式Cooling Type 自冷品牌Brand 上海民恩配套电容器容量25kvar 4配套电容电压0.48KV 质保期Warranty period一年三包服务售后维护终身免费维护一.CKSG-1.75/0.48-7%串联电抗器型号含义（标示图）CK S G-1.75/0.48-7%额定电抗率7%（抑制5次7次谐波）系统额定电压0.48KV额定容量 1.75kvar干式铁芯自然冷却三相串联串联电抗器抑制5次7次谐波的民恩滤波补偿电抗器改如何选择呢？根据我公司多年为客户选配电抗器的经验得出以下结论；K值取4.5%~7%针对5次7次谐波抑制效果比较好，但是考虑到安全问题通常电抗率会选到7%或者7%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CKSG-1.8/0.48-6串联电抗器规格书
CKSG串联电抗器引言：
CKSG串联电抗器并联在电网中,低频时呈现容性,主要起到无功补偿功能;高频时,电网呈现感性,从而抑制谐波起动保护电容器的作用。
CKSG-1.8/0.48-6串联电抗器CKSG电抗器参数表
同系列型号CKSG-1.8/0.48-6% CKSG-30/0.45-6%
名称串联电抗器调谐电抗器
电抗器容量 1.8KVAR 匹配电容器30KVAR
系统电压400V 电容电压480V （可选）电压降16.63V 电流36.1A
电感0.48MH 电抗率6%
频率50HZ 品牌昌日
冷却方式AN 防护等级Ip00
串联电抗器适用于无功补偿系统中的电容器前端，抑制电网中的谐波，保护电容器的正常使用
一、CKSG-1.8/0.48-6串联电抗器作用
接入串联电抗器，电容器电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。
运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了
电容器。
二, CKSG-1.8/0.48-6串联电抗器型号说明
三、CKSG-1.8/0.48-6串联电抗器性能参数
1.可用于400V、660V系统。
2.电抗率的种类：1%、6%、12%
3.额定绝缘水平3kV/min。
4.CKSG电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.CKSG电抗器噪声不大于45dB
6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级H级（180℃）以上。
四，CKSG-1.8/0.48-6串联电抗器结构特点
1.该CKSG系列电抗器分为三相和单相两种，均为铁心干式。
2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3.线圈采用H级或C级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感且有较好的散热性能。
4.电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，
使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。
6.外露部件均采取了防腐蚀处理，引出端子采用冷压铜管端子。
7.该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。
伍，CKSG-1.8/0.48-6串联电抗器使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃～+45℃，相对湿度不超过90%。
3.周围无有害气体，无易燃易爆物品。
4.周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
陆，串联电抗器接线示意图

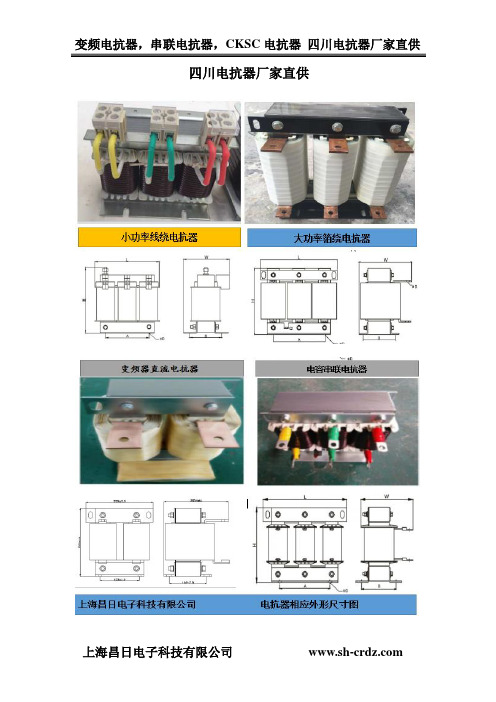

CKSG电抗器外形图（相关尺寸）
CKSG电抗器顶端出线方式
电抗器实物图：
谐波电流的产生与走向，串联电抗器的重要性
CKSG串联电抗器在现实生活中的应用
厂家承诺：货源充足，现货供应。
服务周到，免费提供相关咨询，相关技术指导。
做工精良，外观精致，质量稳定可靠
厂家提供，说明书，合格证，防护标识等。
运输时间，已经签订专线物流运输，运输保证。
包装箱牢固可靠，保证产品运输安排
CKSG-1.8/0.48-6串联电抗器按照绕线方式分为箔绕电抗器
线绕电
厂家承诺：货源充足，现货供应。
服务周到，免费提供相关咨询，相关技术指导。
做工精良，外观精致，质量稳定可靠
厂家提供，说明书，合格证，防护标识等。
运输时间，已经签订专线物流运输，运输保证。
包装箱牢固可靠，保证产品运输安排
上海昌日我公司是专业生产电抗器的厂家，电抗器有变频器输入电抗器，输出电抗器，直流电抗器。
补偿柜CKSG串联电抗器，电容专用串联电抗器，高压串联电抗器，电抗器系列种类齐全，订做非标电抗器产品。
