SH15-80010-0.4非晶合金变压器设计
SC(B)H15-2500非晶合金变压器
SC(B)H15-2500/10非晶合金变压器SC(B)H15-2500/10非晶合金变压器是结合非晶合金变压器和传统的环氧树脂浇注干式变压器的技术优势，采用全新的结构形式，开发出的一种新的供电输电设备。
该产品具有损耗低的突出特点，特别是空载损耗，比常规10系列干式变压器下降70% 。
同时抗腐蚀能力强，噪声低，抗短路能力强，温升低，使用寿命长等特点。
可在冬季雨雪天气，实现持续安全供电。
长期使用，可大大降低运行费用。
1.低耗节能：采用具有各向同性的软磁性导磁材料，磁化功率小，电阻率高，涡流损耗低小。
用非晶合金材料制成的铁心空载损耗及空载电流很低，只有硅钢片的1/3。
变压器的空载损耗比GB/T10228规定值下降75% 。
2.抗腐蚀能力强：非晶合金铁心通过树脂和耐高温硅胶进行全封装处理，有效防止锈蚀和非晶合金碎片脱落，从而有效保护铁心和线圈。
3.噪声低：产品设计时选取合理的工作磁密，在产品加工时改进铁心及线圈结构、采用特殊降噪材料等，产品噪声远低于国标JB/T10088要求。
4.抗短路能力强：采用三相五柱式结构，铁心四周采用框架结构保护，结构紧凑合理。
5.温升低，使用寿命长：产品温升低，散热能力强，在强迫风冷条件下可以150%额定负载运行。
可选配性能完善的温度控制保护系统，为变压器安全运行提供可靠保铁芯：铁芯选用进口优质冷轧硅钢片，全料接缝结构，芯柱采用F级无维粘绑扎，铁芯表面采用绝缘树脂漆密封防潮防锈，降低了空载损耗，空载电流和铁芯噪声，夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高执行标准。
绕组：有以下几种:(1)缠绕式(2)环氧树脂加石英砂填充浇注(3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)高压绕组：一般采用多层圆筒式或多层分段式结构低压绕组：一般采用层式或箔式结构IEC60076-11：2004 干式电力变压器GB1094.1-1996 电力变压器GB1094.11-2007 干式电力变压器GB/T22072-2008 干式非晶合金铁芯配电变压器技术参数和要求SC(B)H15-2500/10非晶合金变压器使用环境a.海拔海拔不超过1000m.b.环境温度最高气温 +40℃最高日平均气温+30℃最高年平均气温+20℃最低气温 -30℃(适用于户外式变压器)最低气温 -5℃ (适用于户内式变压器)c.电源电压的波形电源电压的波形似于正弦波。
非晶合金变压器基础铁心

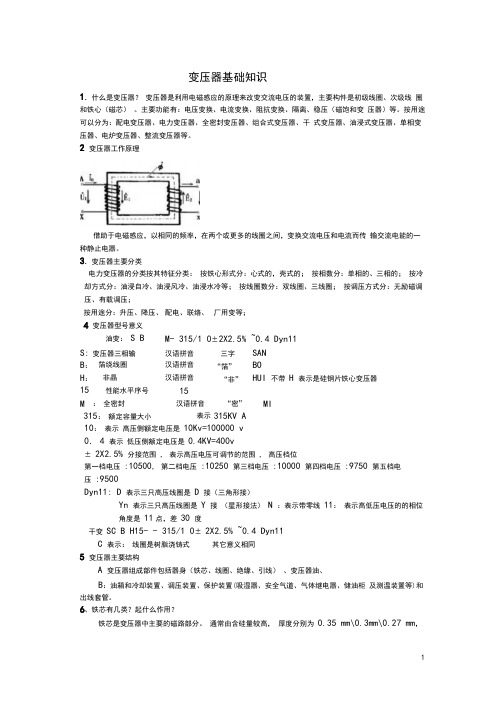

变压器基础知识1．什么是变压器？ 变压器是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线 圈和铁心（磁芯） 。
主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变 压器）等。
按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干 式变压器、油浸式变压器、单相变压器、电炉变压器、整流变压器等。
2 变压器工作原理借助于电磁感应，以相同的频率，在两个或更多的线圈之间，变换交流电压和电流而传 输交流电能的一种静止电器。
3．变压器主要分类电力变压器的分类按其特征分类： 按铁心形式分：心式的，壳式的； 按相数分：单相的、三相的； 按冷却方式分：油浸自冷、油浸风冷、油浸水冷等； 按线圈数分：双线圈、三线圈； 按调压方式分：无励磁调压、有载调压；按用途分：升压、降压、 配电、联络、 厂用变等；4．变压器型号意义油变： S BH15- M- 315/1 0±2X2.5% ~0.4 Dyn11S: 变压器三相输 汉语拼音 三字SAN B ： 箔绕线圈 汉语拼音 “箔” BO H ： 非晶 汉语拼音 “非” HUI 不带 H 表示是硅钢片铁心变压器15：性能水平序号 15M ： 全密封 汉语拼音 “密” MI315： 额定容量大小表示 315KV A10： 表示 高压侧额定电压是 10Kv=100000 v 0． 4 表示 低压侧额定电压是 0.4KV=400v± 2X2.5% 分接范围 , 表示高压电压可调节的范围 , 高压档位第一档电压 :10500, 第二档电压 :10250 第三档电压 :10000 第四档电压 :9750 第五档电压 :9500Dyn11: D 表示三只高压线圈是 D 接（三角形接）Yn 表示三只高压线圈是 Y 接 （星形接法） N ：表示带零线 11： 表示高低压电压的的相位角度是 11点，差 30 度干变 SC B H15- - 315/1 0± 2X2.5% ~0.4 Dyn11 C 表示： 线圈是树脂浇铸式 其它意义相同 5 变压器主要结构A 变压器组成部件包括器身（铁芯、线圈、绝缘、引线） 、变压器油、B ：油箱和冷却装置、调压装置、保护装置(吸湿器、安全气道、气体继电器、储油柜 及测温装置等)和出线套管。
