三相油浸式非晶合金变压器专用技术规范
110kV三相三绕组电力变压器专用技术规范
（交流变压器卷 110kV变压器册）离柳焦煤集团有限公司宏岩煤矿110KV变电站新建工程110kV/25MVA三相三绕组电力变压器（中压37kV）专用技术规范（编号：1001006-0110-08）吕梁电力勘察设计所二〇一三年五月目录1. 标准技术参数表 (1)表1 技术参数和性能要求响应表 (1)2. 项目需求部分 (8)表2 货物需求及供货范围一览表 (8)表3 必备的备品备件、专用工具和仪器仪表供货表 (9)2.1 图纸资料提交单位 (9)2.2 工程概况 (10)2.3 使用条件 (10)2.4 可选技术参数表 (11)2.5 项目单位技术差异表 (11)2.6 报警和跳闸触点表 (12)2.7 招标人提供一次、二次及土建接口要求（适用于扩建工程） (12)2.8 招标人提出的其他资料 (12)3. 投标人提供信息 (13)表9 销售运行业绩表 (13)表10 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写） (13)表11 主要部件材料表 (13)3.1 投标人技术偏差表 (13)3.2 投标人应提供的其他资料 (15)1. 标准技术参数表投标人应认真逐项填写技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表12：投标人技术偏差表。
注：1. 打“*”的项目，如不能满足要求，将被视为实质性不符合招标文件要求。
2. 空载和负载损耗单项超过要求值15%或总损耗超过10%，将被视为实质性不符合招标文件要求。
2. 项目需求部分表2 货物需求及供货范围一览表2.1 图纸资料提交单位需确认的图纸、资料应由卖方提交到表4所列单位。
表4卖方提交的需经确认的图纸资料及其接收单位2.2 工程概况2.2.1、项目名称：离柳焦煤集团有限公司中阳宏岩煤矿110KV输变电工程2.2.2、项目单位：离柳焦煤集团有限公司2.2.3、工程规模：本工程按最终建设规模：主变为2×25MV A，电压等级110/35/6kV；110kV部分采用单母分段接线，进出线2回；35kV部分采用单母分段接线，出线4回,本期2回；6kV部分采用单母分段接线，出线24回,本期20回；6KV无功补偿(4+4)Mvar，（FC+SVG）补偿模式。
三相油浸式电力变压器技术参数和要求35kV级

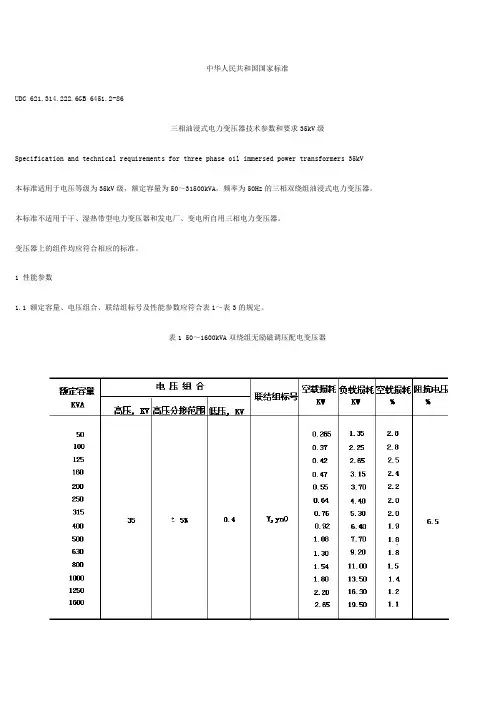

中华人民共和国国家标准UDC 621.314.222.6GB 6451.2-86三相油浸式电力变压器技术参数和要求35kV级Specification and technical requirements for three phase oil immersed power transformers 35kV本标准适用于电压等级为35kV级，额定容量为50～31500kVA，频率为50Hz的三相双绕组油浸式电力变压器。
本标准不适用于干、湿热带型电力变压器和发电厂、变电所自用三相电力变压器。
变压器上的组件均应符合相应的标准。
1 性能参数1.1 额定容量、电压组合、联结组标号及性能参数应符合表1～表3的规定。
表1 50～1600kVA双绕组无励磁调压配电变压器注：根据要求变压器的高压分接范围可供±2×2.5%。
表2 800～31500kVA双绕组无励磁调压电力变压器注：根据要求高压分接范围可供±2×2.5%。
表3 2000～12500kVA双绕组有载调压变压器1.2 在分接级数和级电压不变的情况下，允许增加负分接级数+1-3×2.5%或增加正分接级数+3-1×2.5%。
无激磁调压变压器，在-7.5%和-10%分接时，额定容量应降低2.5%和5%。
有载调压变压器应保证负分接在-7.5%分接时的变压器的温升。
2 技术要求2.1 本标准应符合GB1094.1-85《电力变压器》的规定。
2.2 本标准的名词术语应符合GB2900《电工名词术语》的规定。
2.3 安全保护装置：2.3.1 800～31500kVA的变压器应装有气体继电器，其接点容量不小于66VA(交流220V或110V)，直流有感负载时，不小于15W。
积聚在气体继电器内的气体数量达到250～300mL或油速在整定范围内时，应分别接通相应的接点。
气体继电器的安装位置及其结构应能观察到分解出气体的数量和颜色，而且应便于取气体。
变压器产品详细参数
产品详细参数：◆产品介绍Overview该产品执行国家标准GB1094《电力变压器》和GB/T6451《三相油浸式电力变压器技术参数和要求》。
S11系列是三相油浸式配电变压器。
铁心材料选用DQ133-30（9型）、30ZH120（11型）、23ZH90（13型）等冷轧硅钢片，实际生产中使用的铁心材料不低于图样要求。
该产品采用全密封波纹油箱结构，变压器油和周围空气不接触，因此变压器油不会吸收外界水分，从而不会降低绝缘强度；另外因氧气无法进入油箱，从而避免了绝缘材料的老化，提高了该产品的使用寿命，同时也提高了社会效益。
◆型号含义The meaning of modelS 11 - M - □/ □电压等级(kV)额定容量(kVA)密封式性能水平代号三相◆产品特点Features节能：S11型比GB/T6451空载损耗平均降低30%，负载损耗平均降低25%，运行费用平均下降20%。
使用寿命长：变压器油箱采用全密封结构，油箱与箱沿可用螺栓联接或焊死，变压器油不与空气接触延长了使用寿命。
运行可靠性高：油箱密封有关零部件进行改进，增加了可靠性，提高工艺水平以保证密封的可靠性。
占地面积小：S11-M系列变压器油箱采用波纹板式散热器，当油温变化时波纹板热胀冷缩可取代储油柜的作用，波纹板式油箱外形美观，占地面积小。
◆技术参数Technical parametersS11-M系列10KV油浸式配电变压器S11-M-160160 10.5110.28 2.20 1.4 4.0 160 880S11-M-200 200 0.34 2.60 1.3 4.0 190 1050 S11-M-250 250 0.40 3.05 1.2 4.0 220 1240 S11-M-315 315 0.48 3.65 1.0 4.0 280 1504 S11-M-400 400 0.57 4.30 1.0 4.0 310 1725 S11-M-500 500 0.68 5.15 1.0 4.0 365 1940 S11-M-630 630 0.81 6.20 0.9 4.5 435 2410 S11-M-800 800 0.98 7.50 0.8 4.5 500 2810 S11-M-1000 1000 1.15 10.3 0.7 4.5 610 3500 S11-M-1250 1250 1.36 12.0 0.6 4.5 730 4100 S11-M-1600 1600 1.64 14.5 0.6 4.5 850 4500 S11-M-2000 2000 2.10 17.8 0.4 4.5 980 5440 S11-M-2500 2500 2.50 20.7 0.32 4.5 1180 5900YB预装式箱式变电站（欧式箱变）产品详细参数：◆产品介绍Product introductionYB型箱式变电站又称欧式箱变，产品符合GB17467—1998《高低压预装式变电站》和IEC1330等标准，作为一种新型供配电装置，它比传统土建变电站具有许多优越性：由于它体积小，占地面积小，结构紧凑，便于搬迁，因而大大缩短了基建的周期和占地面积，也减少了基建费用。
10KV三相油浸式配电变压器技术规范书
河南省电力公司10KV三相油浸式配电变压器技术规范书二0 0 六年八月郑州目录一、总则二、正常使用条件三、遵循的主要现行标准四、基本技术参数五、差异性选择的参数和要求六、其它要求七、供方需提供的资料八. 包装和运输九、供货范围十、附表一、总则1、投标须知1．1 、要求投标人仔细阅读本技术标准，投标人提供的设备技术规范应与本技术标准中规定的要求相一致，也可推荐满足本技术标准中要求的类似定型产品，但是必须提出详细的规范偏差。
1.2 、要求投标人在投标文件中提供有关资格文件，否则视为非应答投标文件。
1.3、投标方必须以书面形式对本技术标准的条文做出应答，否则视为废标。
如有异议，都应在投标书中以“对标书的意见和同标书的差异”为标题的专门章节中加以详细描述。
1.4、本技术标准所提出的技术指标与投标人所执行的标准发生矛盾时，按较高技术指标执行。
1.5、本技术标准经供需双方确认后作为订货合同的技术部分，与合同正文具有同等法律效力。
1．6、供方提供的产品若出现以下情况,需方有权取消其河南省电力公司投标资格、终止相关订货合同或拒绝接收其产品：(1).供货产品未通过型式试验及省级及以上鉴定，或提供虚假鉴定报告。
(2).供货产品出厂试验项目不全、数据不真实或误差超过技术协议的有关规定。
(3).未按合同要求供货。
(4).供方拒绝接受河南省电力公司有关职能部门和专家组对设备质量的监督检查或抽查。
1.7、本技术规范书未尽事宜，由供需双方协商确定。
2 、投标方在投标时应提供的技术文件2.1、产品资质文件：a.两行业鉴定证书或省、部级鉴定证书;b.并联电容器及串联电抗器等为《全国城乡电网建设与改造所需主要设备产品及生产企业推荐目录》中公布的产品。
2.2 、有资质的质检单位出具的有效的产品型式试验报告2.3 、质量保证模式2.4、差异表（附件A）2.5、产品技术参数及主要部件情况表（附件B）2.6、设备需求表（见附录C）2.7、投标方建议提供的备品备件表、专用工、器具、仪表表（附件D）二、正常使用条件1、海拔高度：＜1000米2、最大风速:35米/秒3、环境温度:最高+45℃,最低-30℃4、最大覆冰厚度:10毫米5、年平均气温:+20℃6、相对湿度：95%7、泄漏比距：（按设备最高电压计算）≥27mm/kV (Ⅲ级污秽区)≥31mm/kV (IV级污秽区)三、遵循的主要现行标准GB1094.1-1996 《电力变压器第1部分总则》GB1094.2-1996 《电力变压器第2部分温升》GB1094.3-2003 《电力变压器第3部分绝缘水平、绝缘试验和外绝缘空气间隙》GB1094.5-2003 《电力变压器第5部分承受短路的能力》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》OBY500.507 《10KV 30～1600kVA S9配电变压器技术条件》JB/T3837-1996 《变压器类产品型号编制方法》四、基本技术参数：1．型号：(协商选用) S9(11)- （额定容量）/ 102．额定容量：(协商选用) 按表一选择3．额定频率：50Hz4．联结组别：Y，yn05．空载损耗：见表一，误差: ≤表中值6．负载损耗：见表一，误差: ≤表中值7．空载电流：见表一，误差: ≤表中值8．阻抗电压：见表一，误差: ±5%表中值表一10kV级S9及S11油浸式配电变压器技术参数9.10.直流电阻不平衡率: 相间: ≤4%, 线间: ≤2%五、差异性选择的参数和要求：1.变压器油：要求为新油(#25) 短时工频耐压: ≥30kV。
矿用油浸式三相电力变压器检修技术要求
矿用油浸式三相电力变压器检修技术要求一、外壳1.外壳无变形、无锈蚀、无渗油，油箱的机械强度应能承受50KPa,持续5min 内压力不发生永久变形或渗漏。
散热管无堵塞，管壁厚度不小于1.2mm，焊缝无开裂。
2.油箱盖上的呼吸塞应畅通，防滴防溅盖转动灵活，无锈污。
3.变压器铁芯应通过油箱可靠的接地，在电缆盒内外各装有直径为12mm的接地螺栓，并有明显接地标志。
4.油箱上的油标，应标有油温-20℃、＋20℃和+40℃三个油面标志。
5.在油箱低压侧上部或盖上应装设温度计座，当油位计为玻璃制品时，外部必须有保护罩，当油位计损坏时，变压器的油面须高于裸露带电部分10mm以上，温度计座内应保持清洁无油污及杂物。
6.油箱的下部放油塞要保持清洁无油污，护圈完整，不渗油。
7.油箱下部拖撬上的牵引孔、滚轮装置，都必须完整齐全、无变形、无开焊。
8.外壳上的起吊装置，不得有歪扭变形或开焊。
9.所有紧固件螺栓、螺母需设有防松装置，且螺栓不小于M6。
10.修理中使用的密封胶垫符合技术要求，胶垫的压缩量不超过原厚度的1/3，螺钉不能过紧，避免永久变形。
二、铁芯及线圈铁芯及线圈的质量标准参见本规范6.2.1.1及6.2.1.2的规定。
1.线圈的连接必须符合出厂技术条件的规定。
2.高压线圈的分接范围和分接电压为±5％。
三、套管及接线1.高、低压套管的排列，应符合下列要求：（1）高压套管排列顺序如下并有三相标志牌：B⊙A⊙ C⊙图1（2）低压套管排列顺序如下并有三相标志牌：x⊙ z⊙ y⊙c⊙ b⊙ a⊙图22.绝缘套管不得有灼痕、裂纹，接线柱螺纹不滑扣、无氧化，密封良好，不渗油。
3.电缆引入装置（1）箱壳内部应有足够大的空间，保证电缆护套引入长度不小于8mm 。
（2）电缆引入装置应能防止电缆扭转、拔脱和损伤。
（3）电缆引入装置应考虑引入不同直径的铠装和软电缆的可能性。
（4）满足防护等级IP44的要求。
四、试验1.在额定负荷下变压器各部温升，应不超过表104的规定。

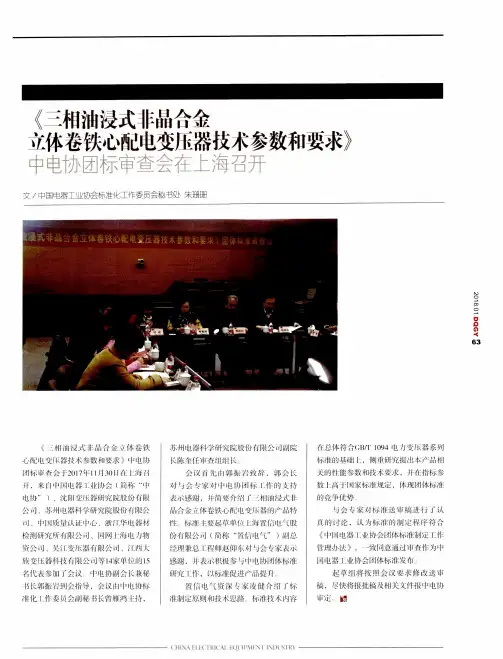

《三相油浸式非晶合金立体卷铁心配电变压器技术参数和要求》中电协团标审查会在上海召开
＝ １１．ｒ！ＩＮｆ￣总 ｍ ｆ】越ｆｎＪ尔刈 ｊ全 镓 爪
感 谢，行丧永ｆ｝｛ｆｌ王参 ｊｌｆｌｌＵ 川体 ０位
们ｆ究 Ｉ 件 ，以怀 准仳 世Ｊ 捉
电 资 深 ０家 凌 继 介 Ｊ
准 制ｊ ！Ｊ！ｌＪ ｆ【Ｉ技 术心 ｊｌ 『｝｝ ｆ，】 技 术 ＩＬｌ
会 议 先 巾郭振 坩敛 · ．郭 会 Ｋ
埘 ｊ会 々家 埘 ｒ｝ 【乜１ Ｉ Ｊ ｆ１ ｆｌ０戈持
太 感 埘 井简 婴介 Ｊ 十ｌｊ州 Ｊ ｛Ｉ
ＩＩ Ｊ Ｉ 金 体 卷铁心 Ｊ ， 』ｉ｛７，１％９ Ｊ ：ｆ 特
Ｐ＇ｌ 准 主 起 草 · ｆ ｌ－．７ｔ￣
Ｈｊ｝
＿ｆｌ 电
会卜¨ 怀准 制定 作
管理力、法 ， 敛…总通过 作 为 ＩＩ
电器：［４Ｉ： 会『于Ｊ ｆ，ｊｉ 发
起 草 川 将 按 照 会 议 求 修 改 送 审
稿 ， 怏 ＂ｔ￣－ｔｌ｛－ ｝ｌｌ：确 』支ｆ｝Ｉ火 义什 ｌｆｌ电 ｝办
定 日
代 参ＪＪＩＩ Ｊ ｃ义 中ＩＵ协削 会Ｋ ｛ 似
… 郭 振 ７１－￣ｉＪ会 指 ，会 议 ｌ，ｆＩｌ ｆ，Ｊ：
化 】 ｆｌ：蚕 削 秘 长 曾 鸿 Ｈ ．
：¨ＩＩ乜 ｆ ｝学 们ｆ究 Ｉ １］ｂ￣ｆ ｉ＞ｆ】‘Ｉ５ 公 ·ｄｔ，ｉｌ ］院
Ｋｆ坜 住 审 组 绀 Ｋ
《 相油浸式非品合金 体卷铁心酉己电变压器技术参数和要求》
文 ／中国电器工业协会标准化工作委员会秘书处 朱媚丹珊
ｆ｝ＩｊＩｌｌ浸』 Ｉ 合金 、 ｆ小签铁
心 【Ｕ变Ｊｆ 技 术参数 ＿ 壬１１要求 Ｉｔ，ｌＵ
G配电网SBHM型非晶合金油浸式变压器专业技术规范
3.２.3当变压器容量在160ＫＶA及以上时,则低压侧接线柱要求配置变压器牙(或称接线板,便于连接低压出线）。
3.２.4容量800KVA及以上的配变装有油速动继电器及温度计。
３.2.5容量800ＫＶＡ及以上的配变装有压力释放器。当内部压力达到5０kPa时,应可靠动作,低于35Ｋpa时关闭。
4.8绕组电阻的不平衡率:
绕组电阻的不平衡率相应不大于4%，线应不大于2%。
４.9变压器的噪声水平:符合GB３096-9３《国家城市区域环境噪声标准及测量方法》和国家相关标准。
4．１0变压器承受短路的能力:
4.１０.1变压器承受短路的耐热能力:
变压器在任一分接下,应能持续承受3S时间的外部短路耐热能力的电流，并且其绕组温度应不超过250℃（铜)。
ＧB ３096 －１99３ 城市区域环境噪声标准
JB/T 383７ -1９９6 变压器类产品型号编制方法
ＪB／T 1０318－2002《油浸式非晶合金铁芯配电变压器技术参数》
2. 环境及系统条件
2.１环境条件
2.1.1周围空气温度
最高温度:４５℃(2４小时内平均值≤３５℃)
最热月平均温度:30℃
最低温度:-１0℃
绕组应能承受短路、过载和过电压而不发生局部过热,绕组和引线应绑扎得足够牢固，真干燥后组成一个钢体，引线为软联接,并自锁装置,可防止由于运输、振动和运行中短路时，产生相对位移。
4）套管的瓷套颜色：深褐色。
5)套管的试验电压:
套管在干、湿条件下应能承受表2规定的试验电压。
表2
额定电压
kＶ
额定短时工频耐受电压(有效
外绝缘
全波
10
37
３0
油浸式变压器技术规范书.
目次1. 总则2. 技术要求3. 设备规范4. 供货范围5. 技术服务6. 买方工作7. 工作安排8. 备品备件及专用工具9. 质量保证和试验10. 包装、运输和储存附录A 主要名词解释附录B 地震烈度及其加速度附录C 线路和发电厂、变电所污秽等级附录D 各污秽等级下的爬电比距分级数值附录E 额定绝缘水平附录F 电力变压器中性点绝缘水平附录G 三相油浸式双绕组无励磁调压变压器损耗附录H 单相油浸式双绕组无励磁调压变压器损耗附录I 允许偏差附录J 承受短路能力附录K 端子受力附录L 接触面的电流密度附录M 变压器油指标附录N 运行中变压器油质量标准附录O 工频电压升高的限值附录P 故障切除全部冷却器时的允许运行时间1总则1.0.1本设备技术规范书适用于单机容量300～600MW火力发电厂的国产主变压器(其它容量机组主变压器可参考使用)，它提出了该变压器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.0.2 本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.0.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。
1.0.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.0.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.0.6本设备技术规范书未尽事宜，由买、卖双方协商确定。
2技术要求2.1应遵循的主要现行标准GB1094 《电力变压器》GB/T6451 《三相油浸式电力变压器技术参数和要求》GB/T16274 《油浸式电力变压器技术参数和要求500kV级》GB311.1 《高压输变电设备的绝缘配合》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164 《油浸式电力变压器负载导则》GB763 《交流高压电器在长期工作时的发热》GB2900 《电工名词术语》GB5273 《变压器、高压电器和套管的接线端子》GB2536 《变压器油》GB7328 《变压器和电抗器的声级测定》GB7449 《电力变压器和电抗器的雷电冲击试验和操作冲击试验导则》GB156 《标准电压》GB191 《包装贮运标志》GB50229 《火力发电厂与变电所设计防火规范》GB5027 《电力设备典型消防规程》GB4109 《交流电压高于1000V的套管通用技术条件》GB10237 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》2.2环境条件2.2.1周围空气温度最高温度：℃最低温度：℃最大日温差：K日照强度：W/cm2(风速0.5m/s)2.2.2海拔高度： m2.2.3最大风速： m/s2.2.4环境相对湿度(在25℃时)日平均值：％月平均值：％2.2.5地震烈度度水平加速度g垂直加速度g2.2.6污秽等级级2.2.7覆冰厚度mm(风速不大于15m/s时)2.3工程条件2.3.1系统概况1系统额定电压：10kV2系统最高电压：kV3系统额定频率：50Hz4系统中性点接地方式：2.3.2安装地点：2.3.3其它要求2.4变压器基本技术参数2.4.1型式：相，双线圈铜绕组无励磁调压油浸式变压器。
