格力商用风管机设计方案
风管工程方案
风管工程方案一、项目概况本工程是针对某大型商业综合体进行风管系统改造工程，主要包括对原有风管系统进行翻新和升级，以提高空气流通效果，并提高室内空气质量，满足商业综合体的使用需求。
商业综合体总建筑面积为10万平方米，包括商场、酒店、写字楼等多种功能空间。
原有风管系统使用年限长，风管内污垢积累严重，导致室内空气流通不畅，环境质量下降，需进行改造升级。
二、项目目标1. 提高室内空气质量，确保商业综合体各功能区域空气清新。
2. 提高空气流通效果，改善室内通风状态，增强空气对流效果。
3. 减小风管系统噪音，提高居住舒适度。
4. 降低风管系统能耗，提高系统运行效率。
三、方案设计1. 风管系统改造（1）清洗与涂层修复对原有风管系统进行全面清洗，将风管内的污垢清理干净，并进行表面修复和涂刷保护层。
涂料采用环保型耐高温、防霉、防菌涂料，以提高风管系统的耐久性和抗菌性。
（2）风口和回风口优化重新设计风口和回风口的布置位置，优化空气流通效果。
通过流场仿真分析和模拟模型，调整风口布置位置和数量，提高空气对流效果，减少死角区域。
（3）风管内衬材料更新对风管内表面进行材料更新，采用微孔隔离材料，减少管道内的噪音和振动，提高室内舒适度。
2. 风管系统设备升级（1）风机更换将原有风机进行更换，选用高效低噪音风机，提高风机运行效率，降低噪音影响。
（2）新风设备加装在原有风管系统中增加新风设备，提高室内新风供给量，改善室内空气质量。
（3）风管调节控制系统更新对风管系统的调节控制系统进行更新，采用新型智能温控装置，根据室内外温度及空气质量自动调节风管系统的运行状态，优化室内环境，提高舒适度。
四、工程实施1. 施工方案根据风管系统改造方案，制定详细的施工计划，确保施工质量和工期。
施工过程中严格遵守施工安全规范，保障施工人员的安全。
2. 材料采购根据设计要求，进行材料采购，严格控制采购材料的质量，确保施工质量。
在材料选购过程中，优先选择环保、节能的材料，以降低对环境的影响。
格力中央空调设计基础知识
冬季
18-24
30-60
≤0.2
设计步骤 冷负荷计算 设备选型 风系统设计
冷媒系统设计
工作流程
设计 合同
预算
施工之前要求甲方在 图纸上签字认可 安装 试运转
变更
交付甲方使用
二、负荷计算
民用建筑空调面积冷指标（推荐）
房间类型 办公室 百货商场 旅馆客房 会议室 冷负荷指标（w/m2） 房间类型 120-220 180-300 100-180 220-320 门厅、中庭 走廊 室内游泳池 图书阅览室 陈列室展览厅 会堂、报告厅 体育馆 冷负荷指标（w/m2） 110-180 90-120 220-360 100-150 160-260 200-260 200-280
氟系统
水系统：主机（室外机）与末端（风机盘管）之间采用水管（可 用：PP-R管、镀锌钢管、无缝钢管等）相连，而水管内部通过的 是水，即：以水作为冷（热）源的载体。故称之为水系统。
17
图例说明 1. 空调主机 2. 风机盘管 3. 橡胶软接 4. 温度计 5. 压力表 6. 截止阀 7. 旁通调节阀 8. Y型过滤器 9. 辅助电加热/热水锅炉
单层百叶回风口
第一、二种多用于家装，酒店，第三种多用于工装，办公室、餐厅、KTV等。
机外静压
高静压、普通静压、0静压 B系列超薄风管式内机静压为0，适用于 不接风管的场合,卧室、宾馆客房。 A1系列风管式内机2.6-5kw静压为20pa,6.5kw为 25pa,10-14kw为30pa。适用于办公室、餐厅等。 高静压风管式内机10-12kw为100pa。适 用于办公室大厅、餐厅大厅，对噪声要求 相对较低的场所。
效果图
空调图纸
B系列风管机设计注意事项
上海中财建筑集团商建园中央空调工程设计——格力第二代GMV数码多联机组应用范例
上海 中财 建 筑集 团商建 园
可将 减 少 的温 通过 热 交 换 模 式 、旁 通 模 式 的综 合 使 用 ．节 能效 果
工 程概 况
本 工 程 位 于 上 海 市 宜 山 路 ，属 厂 房 改 造
展厅 采用 格力数 码 多联机组 ．外机 放在 二层 平 台上 。物 业 区为分 割的小 办公 室 根据 装 修情 况采 用 四面 出风天 井式 内机和 单面 出风 天井 式 内机 大 空间展 示厅 内机采 用风 管式
设计
为 了保证 室 内空气新 鲜 营 造舒 适健
康 环 境 该 工 程 设 计 独 立 的 新 风 系 统 。大 空 间
行 最优 化设计 。４ 高档 美观 。室 内机形式 多 ．
样 ，配合 室 内装修 营造舒 适 温馨环 境 。 根 据地理 位置 等确定 设计 参数 ，有 关设 计 依据 此处不 再赘述 。
散 流器 ，电信机房 采用 一套 独立 的数码 多联
系统 ． 内机 采 用 四 面 出 风 天 井 式 内 机 ．因 电
机放 在三层 、四层屋面 上。根 据装修 情况 门 厅 、展厅 采用采 用风 管式 内机 ．送风 方式 为
侧 送 侧 回 。咖 啡 厅 及 餐 厅 内 机 采 用 四 面 出 风 天 井 式 内 机 。 设 计 冷 负 荷 标 准 ： 物 业 办 公 室
设 计 说 明
１北 楼 。 （ ． １）空调 设计 根 据本楼 室 内
装 修 布 局 ，空 调 工 程 采 用 智 能 多联 和 数 码 多 联 相 结 合 方 案 。 电 信 机 房 物 业 区 及 大 空 间
湿度 、清洁 度 、清 新度 的要求 机组 能快速 准确 感应 室 内负 荷变化 ，提供 与之相 对应 的 负荷 ，室 内温度 精度 维 持在 设定 温 度 附近
格力风管机组
机组型号
2.3、2.6、 2.6、3.5、 3.5、4.5、5、 4.0共三个型 号 6.5kw共六个 规格的产品
噪音
38dB（A） 47dB（A） （格力4.5kw） （美的4kw）
产品厚度
185mm
210mm
线控器
带有背光功能
不带背光功能
风管送风机组
节能 设定
可设定空调设置 温度在某一范围 或锁定为某一温 度
24小时定时开关机功能 24小时定时开关机功能
可设定24小时内的开机或关机时间 可设定24小时内的开机或关机时间 24
风管送风机组
B系列超薄风管机的优势 可选断电记忆功能
断电记忆功能是指空调运行时，如电源被切断，控制器会 记忆调电前的运行状态（如设定温度、风速、是否开机 等），在来电时自动开启空调，恢复到断电前的运行状态。 格力考虑到不同用户的需求，可以通过手操器取消断电记 忆的功能
没有节能设定的 功能
格力超薄风管机的节能设定 模式可以防止由于认为误操 作而造成的浪费 格力超薄风管机可以选择是 否开启断电记忆功能。可以 方便选择，控制器可以记住 空调断电之前的工作状态， 并可选择来电后是否自动开 机。极大地方便了用户
断电 记忆
用户可以选择是 否开启断电记忆 功能
无
机组 附属 配件
风管送风式空调机组
风管送风机组
产品简介 之
FG系列( 匹至5 FG系列(小1匹至5匹) 系列
风管送风式空调机
小风管机组系 列：属于风冷冷
风机组，冷量范围 从2.6KW-14KW， 适用于小型超市、 连锁店、宾馆、酒 楼、餐厅、办公室、 会议室等。
《国标》对风管机的定义为：一种通过风管向密闭空间、房间或区域直接提 国标》对风管机的定义为：一种通过风管向密闭空间、 供集中处理空气的设备。 供集中处理空气的设备。

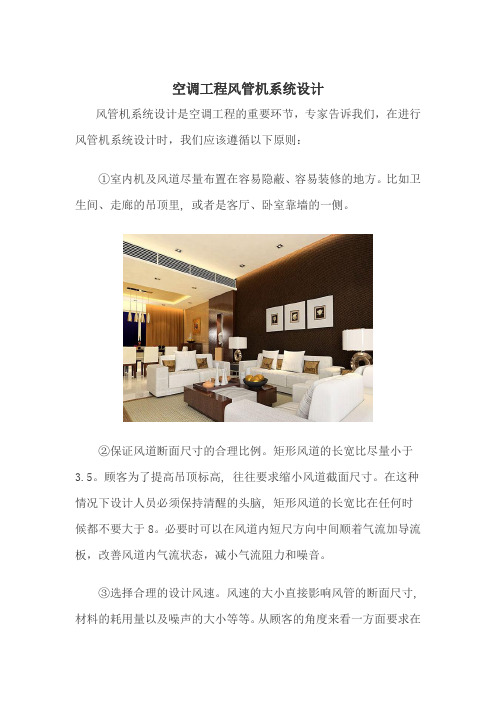

空调工程风管机系统设计
空调工程风管机系统设计
风管机系统设计是空调工程的重要环节，专家告诉我们，在进行风管机系统设计时，我们应该遵循以下原则：
①室内机及风道尽量布置在容易隐蔽、容易装修的地方。
比如卫生间、走廊的吊顶里, 或者是客厅、卧室靠墙的一侧。
②保证风道断面尺寸的合理比例。
矩形风道的长宽比尽量小于
3.5。
顾客为了提高吊顶标高, 往往要求缩小风道截面尺寸。
在这种情况下设计人员必须保持清醒的头脑, 矩形风道的长宽比在任何时候都不要大于8。
必要时可以在风道内短尺方向中间顺着气流加导流板，改善风道内气流状态，减小气流阻力和噪音。
③选择合理的设计风速。
风速的大小直接影响风管的断面尺寸, 材料的耗用量以及噪声的大小等等。
从顾客的角度来看一方面要求在
风口有风吹的感觉,另一方面对噪音又有比较高的要求。
这就要求设计人员对风速的选取要慎重。
④房间送风口一般都采用双层百叶送风口, 房间的回风口一般采用带过滤网单层百叶回风口。
在气流组织上一般多采用侧送侧回和侧送下回。
特别需要注意的是回风口位置的设置, 力求使各个房间的回风均匀。
设计方案说明（格力空调）
设计方案说明（格力空调）第一部分:设计方案说明格力小型中央空调系统设计方案一、工程概况本方案中住宅的建筑室内面积约为多m2空调使用面积约为m2。
设有客厅、餐厅、主卧室、次卧、书房。
本工程设计：主机采用格力数码多联家用中央空调机组。
1.电控系统：由主机电控部分、末端内机电控部分、主机与室内机联网控制部分组成。
2.控制方式：各房间室内机就地独立自动控制，主机在电脑控制下自动运行，全部室内机末端可与主机联动。
二、设计参数(一) 室外气象参数：夏季空调室外计算干球温度 T＝36.5℃夏季空调室外计算湿球温度 Ts＝27.3℃冬季干球温度 T＝2.0℃冬季空调室外计算相对湿度Ф＝82％大气压力夏季 991.2hPa冬季 973.2hPa（二）室内设计参数：夏季室内温度冬季室内温度24-28℃18-22℃三、设计依据（一）设计采用规范1.《采暖通风与空气调节设计规范》。
GBJ19－87(2001年版)2.《户用和类似用途冷水热泵机组》国家标准（GB/T18430.2-200119－87）3.《家用中央空调实用技术手册》（交通出版社）（二）业主要求1．业主单位提供的建筑平面图；2．主机与室内机均采用格力产品3．空调主机按全负荷的计算。
4．空调内外机连接采用紫铜管，冷凝水管采用蓝色UPVC管。
四、设计思想（一）优化系统设计，确保运行稳定可靠。
（二）室内温度可在一定范围内随意调控，控制器为格力标配的液晶显示智能温控器，其特点为：1．超小型外观设计，大液晶数字显示室内温度。
2．室内自动恒温控制，24小时定时开/关功能。
（三）系统噪音最小化。
（四）尽量提高安装高度，融入装饰之中（五）降低初投资和运行费用五、主机、末端选型楼层房间功能面积(m2) 冷指标（W/m2）冷负荷（W）室内机型号一楼客厅20 220 4400 GMV-R50P/HL 餐厅11 220 2420 GMV-R25P/HL 书房12 200 2400 GMV-R25P/HL二楼主卧室19 220 4180 GMV-R50P/HL次卧11 200 2420 GMV-R25P/HL 合计73 15.82KW 17.5KW 经计算总冷负荷为17.5KW，根据使用功能分配要求,考虑到空调区域的使用功能不同，不具有同时使用负荷高峰的可能性（如客厅与卧室一般使用会交替）。
管道风管工程设计方案
管道风管工程设计方案一、前言管道风管工程是一种重要的建筑通风系统，它能够有效地输送空气、排除浊气、控制室内空气湿度、温度、洁净程度以及与周边环境进行热量交换等。
随着建筑业的发展，管道风管工程设计方案也日益受到重视。
本文将就如何设计一种高效、安全、可靠的管道风管工程进行详细阐述。
二、管道风管工程的设计原则1. 安全可靠。
管道风管工程是建筑物内部的重要组成部分，必须具备安全可靠的特性。
风管在设计时需要考虑结构强度、耐腐蚀性、防火性等特性，以保证在使用过程中不会出现漏风、漏水、变形等问题。
2. 高效节能。
管道风管工程设计需要以节能为原则，通过科学的流体动力学设计、适当的管道布局和选择高效的风机、空调设备等手段，实现空气的有效循环利用，减少空气负荷，最大程度地减少能源消耗。
3. 易于维护和管理。
管道风管工程的设计应充分考虑设备的维护与管理，确保通风系统的正常运行。
4. 符合建筑环境。
管道风管工程的设计应从整体空调系统的角度出发，与建筑环境相协调，满足建筑的整体美观要求。
三、管道风管工程设计方案的具体内容1. 空气系统设计空气系统是管道风管工程的核心部分，其设计应考虑建筑物的大小、使用功能、使用人数等因素。
在设计时需要根据室内外气温差异，合理设置空调冷却和加热设备。
同时，应根据室内空气湿度情况，选择合适的加湿或除湿设备。
2. 风管布局设计风管的布局设计关系到通风效果和整体空调系统的效率。
在设计时应根据建筑物的结构、用途、通风负荷等情况，合理设置主风管、支风管、回风管等，以保证空气的均匀分布和流通。
3. 风机及空调设备选型在风机及空调设备的选型时，需要充分考虑管道风管工程的实际需求，如空气流量、风阻、噪音、能耗等。
应选择节能高效的风机和空调设备，并保证其在使用过程中可以长时间稳定运行。
4. 风口、风阀设计在通风管道系统设计中，风口和风阀的设置对于风管的正常运行和通风效果具有重要影响。
应根据实际需求设置合适的风口、风阀，保证管道风管工程的高效运行。
风管及配件施工方案设计(3篇)
第1篇一、前言风管及配件施工是暖通空调工程中的重要组成部分，其质量直接影响到整个系统的运行效果和节能效果。
本方案针对风管及配件的施工，从施工准备、施工工艺、质量控制、安全措施等方面进行详细阐述，以确保施工质量和工程进度。
二、施工准备1. 施工图纸及资料施工前，应详细阅读施工图纸，了解风管及配件的布置、尺寸、材质等要求。
同时，收集相关资料，如材料清单、施工规范、验收标准等。
2. 人员组织根据工程规模和施工内容，组建施工队伍，明确各工种人员的职责。
施工队伍应包括：项目经理、技术负责人、施工员、质检员、安全员等。
3. 材料及设备根据设计要求，准备所需的风管、配件、连接件、密封材料等材料，并确保材料符合国家相关标准。
同时，准备必要的施工设备，如切割机、弯管机、焊接设备等。
4. 施工环境确保施工现场具备施工条件，如场地平整、水电供应、安全防护等。
三、施工工艺1. 风管制作（1）放样：根据设计图纸，对风管进行放样，确保尺寸准确。
（2）下料：按照放样尺寸，对板材进行切割。
（3）成型：使用弯管机对板材进行弯曲成型。
（4）组装：将弯制好的风管进行组装，连接处应使用密封材料进行密封。
2. 风管连接（1）法兰连接：将风管与法兰连接，确保连接处密封良好。
（2）焊接连接：对于不锈钢风管，采用焊接方式进行连接。
（3）胶接连接：对于非金属风管，采用胶接方式进行连接。
3. 风管配件安装（1）弯头：按照设计要求，将弯头安装在风管上。
（2）三通、四通：将三通、四通安装在风管上，确保连接处密封良好。
（3）调节阀、止回阀：将调节阀、止回阀安装在风管上，并进行调试。
4. 风管支吊架安装（1）确定支吊架位置：根据设计要求，确定支吊架的位置。
（2）制作支吊架：根据支吊架位置，制作相应的支吊架。
（3）安装支吊架：将支吊架安装在风管上，确保安装牢固。
四、质量控制1. 材料质量确保所有材料符合国家相关标准，并对材料进行检验，如板材的厚度、配件的尺寸等。
空调方案风量计算及风管设计
4.2系统风量计算4.2.1 FCU+OA系统对于房间多、层数多的建筑，全由集中空调机房输送处理后的空气进入建筑物去承担热湿负荷虽然可行，但因风道庞大，占空间多而影响建筑物整体的设计，因此可以考虑同时使用空气和水（或冷剂）以负担室内热湿负荷。
此时，集中输送的部分仅为热湿处理后的新鲜空气（室外空气），故风道较小。
故对于体育馆和多功能会议厅小面积区域采用风机盘管+新风这种半集中式空调系统，详见4.1.2节系统分区结果。
（1）夏季处理过程具有独立新风系统的风机盘管机组的夏季处理过程有下列两种：1、新风处理到室内空气焓值，不承担室内负荷；2、新风处理到低于室内空气的焓值，并低于室内空气的含湿量，承担部分室内负荷。
如果采用方案一，FCU 处理全部的室内负荷，包括潜热负荷和显热负荷。
如果采用方案二，此时，风机盘管做成显热冷却盘管（又称干盘管），即部分室内显热冷负荷与房间所有湿负荷是由新风负担的。
相当于FCU 只需要处理室内的显热负荷。
综上，采用方案二，FCU 压力过大；。
因此最终选择方案一，也即将新风处理到与室内等焓的状态点，与处理后的室内空气混合，之后到送入室内，带走室内负荷。
参考图4.1 体育比赛馆一层系统分区示意图，对体育馆一层一区FCU+OA系统进行风量计算，空气处理方案见图4.2图4.2 体育馆一层一区夏季空气处理过程图由于本设计方案中采用了新风热回收，因此在风量计算时的新风状态参数应当取经过热回收后的值。
根据室内空气n h 线、新风处理后机器露点的相对湿度和风机温升t ∆即可定出新风处理后的机器露点L 及温升后的K 点。
过室内状态点N 点作热湿比线ε与90%ϕ=线相交（按最大限度提高送风温度考虑），即得送风点O ，新风管道温升取0℃。
空气在焓湿图上处理过程如图 4.2所示，这里的W1点为经过热回收装置后的新风状态点（W1点确定见10.1节）。
房间风量()NO G Qhh =-∑，连接L （K ）、O 两点，并连接到M 点，使WFG OM KOG = 式中 W G ——新风量，/kg s ； F G ——风机盘管风量，/kg s 。
空调通风工程设计制作方案
空调通风工程设计制作方案一、项目背景近年来，随着人们生活水平的提高，空调通风系统的应用范围越来越广，从个人家庭到商业建筑，从办公室到工厂车间，都需要进行专业的空调通风系统设计与制作。
本项目旨在为客户提供高品质的空调通风系统工程设计与制作服务，满足客户的需求。
二、项目概述本项目设计制作的空调通风系统将覆盖以下方面：1. 设备选型：根据客户需求，选择适合的制冷制热设备、通风设备和空气净化设备。
2. 管道设计：设计管道布局和尺寸，确定管道材料和连接方式。
3. 控制系统：设计空调通风系统的控制系统，包括温度控制、湿度控制、空气流量控制等。
4. 隔热隔音：设计空调通风系统的隔热隔音措施，确保系统运行时低噪音、低能耗。
5. 安全保护：设计系统的安全保护装置，确保设备和系统的安全运行。
三、项目流程1. 接触客户：与客户沟通需求，了解使用场景、空间大小、特殊要求等。
2. 方案设计：根据客户需求设计空调通风系统方案，包括设备选型、管道设计、控制系统设计、隔热隔音设计和安全保护设计。
3. 制作安装：按照设计方案进行设备制作和管道安装，确保安装质量。
4. 调试验收：对安装好的空调通风系统进行调试和验收，确保系统运行正常，并教授客户使用和维护知识。
四、设备选型1. 制冷制热设备：根据使用场景和负荷需求选择适合的制冷制热设备，如中央空调、分体式空调、多联式空调等。
2. 通风设备：根据通风需求选择适合的通风设备，如轴流风机、离心风机等。
3. 空气净化设备：选择适合的空气净化设备，如除尘器、空气过滤器、紫外线灭菌器等。
五、管道设计1. 管道布局：根据使用空间和客户需求设计管道布局，确保空气流通畅通。
2. 管道尺寸：根据空气流量需求和阻力计算确定管道尺寸。
3. 管道材料：选择适合的管道材料，如镀锌钢管、不锈钢管、塑料管等。
4. 连接方式：选择适合的管道连接方式，如螺纹连接、法兰连接、焊接连接等。
六、控制系统设计1. 温度控制：根据使用场景设计温度控制系统，确保空调通风系统能够实现恒温。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
格力商用风管机设计方案
一、工程概况：
本工程为风管式中央空调安装工程，该建筑共分为三层，总面积约14500
平方米，其中一楼面积约3860平方米，2.3楼各约5355平方米。用途为商铺，
本着为方便用户使用、后期维护成本低、给该建筑提供舒适的环境宗旨，为该建
筑选用格力商用风管式中央空调。
二、系统设计
室外机组外置在3楼平台上，冷凝水部分排放到的冷凝水专用排放接口、部
分排放至室内下水管中。空调系统采用多区域独立控制开关，各租赁户可根据需
要自由控制各区域温度。控制器的操作界面非常简单，方便用户的使用。
冷负荷按照160W/m2计算，根据计算，一层空调为5匹风管机43台；6匹
风管机4台；3匹风管机1台。送风方式为保温式软风管。二层为FGR50/B(2)-N4(I)
风管机32台、FGR25/B(2)-N4(I)2台。送风方式为混合式风道(即主风道镀锌铁
皮、支风道为保温软管)。以便于后期租户们小浮动改造。
三、设计技术参数
1．室内设计参数
季节 温度（℃） 相对湿度（%）
夏季 25±2 <65
冬季 20±2 >40
四、根据所提供大概图纸做如下方案：
本方案选用格力风管式中央空调，风管式中央空调采用风冷热泵技术，室外
机将制冷剂通过铜管直接送至室内机处，在室内机与室内回风进行热量交换，再
由风管送至各个房间。
风管道式空调系统相对于水管道式空调系统来说，具有初投资较低，室内能
够更方便地引入至个小区域等优点。
室内机组应尽量靠近服务区域布置，以使送回风管尽量短直。送风口以侧送
双层百叶风口为主，也可根据装潢需要，采用顶送散流器风口或条缝型风口等
五、系统设计
根据各独立区域的不同功能，配置不同的冷指标。
1．室内机凝结水管采用PVC管，冷凝水按就近排放原则设置。
2．风管采用镀锌铁皮风管，制作方法严格按照有关规范。
3．风管支、吊架或托架的具体形式和设置位置，安装时根据现场情况确定，做
法参照标准图集。
4．风管支、吊、托架，必须设置于保温层的外部，在穿过支、吊、托架处应镶
以垫料。
5．风道保温材料采用3CM保温棉。
六、商用风管式中央空调系统机组特点
1． 室内机采用吊顶暗藏式安装
直接安装于天花板内，不占建筑面积，并可便地接入送回风管道，向室内
均匀送风。
2． 微电脑控制
系统集中控制功能强大，大屏幕液晶中文显示，操作简单，易于使用。
3． 高效
室内机采用国际著名厂家最新式压缩机，其它部件均采用世界一流产品，
性能优良，运行可靠，效率高。
4． 静音运行
室内机内部贴有保温吸音材料，采用低噪音风机，保证运行平稳安静。
5． 舒适性强
室内机选用高静压、大风量风机，气流输送距离长，分配均匀，可同时满
足多个空间的要求。
6． 维护方便
机组电机采用自润滑轴承，使用寿命长，维护费用低。
七、完善的全程服务体系
是以诚实信用为原则，用精益求精的工作，达到顾客满意的效果。这样的工作
过程保证了客户在选择格力商用风管机产品的同时，能得到满意的使用效果。
服务是现代企业和名牌产品所固有的核心能力，我们为什么仍要着重强调并实
施"全程服务"呢？因为我们销售给您的是"满意的中央空调效果"。而非一个单一
的空调设备。我们的宗旨是让客户买的称心，用着舒心。
"
